Разбирать салон приходится в случае доработок, ремонта или установки дополнительного оборудования/аксессуаров. Чтобы ничего не сломать рекомендуется предварительно изучить инструкцию по снятию пластиковых накладок/облицовок интерьера. Рассмотрим особенности такого демонтажа на Lada XRAY.

Накладки стойки лобового стекла

Облицовка стойки ветрового окна крепится тремя пластмассовыми держателями. Для демонтажа облицовки необходимо снять уплотнитель дверного проема в зоне сопряжения с облицовкой, аккуратно взяться за верхний край облицовки и потянуть с усилием, преодолевающим усилия держателей.

Совет: Сначала отстегнуть сторону накладки, которая находится ближе к двери. Затем сдвигаем накладку вверх, выводя фиксаторы другой стороны из зацепления.

Накладки боковин задней арки (багажника)

Облицовка боковины крепится к кузову при помощи саморезов и пластмассовых пистонов.

1. Снять заднюю полку.
2. Нажать на фиксатор и наклонить спинку заднего сиденья вперед.
3. Снять уплотнитель дверного проема задней двери и двери задка в зоне сопряжения с облицовкой боковины.
4. Вывернуть семь винтов №1 крепления облицовки №2 боковины (Torx Т20.

Облицовка стоек между дверей

Облицовка тоннеля пола

Обшивка потолка

Обивка дверей

А вам приходилось своими руками снимать накладки салона на Lada XRAY? Были ли трудности при демонтаже этих деталей?

Напомним, пороги салона на Lada XRAY с завода ничем не защищены, но вы можете самостоятельно установить специальные накладки.

Один из этапов по снижению шума в салоне автомобиля — это шумоизоляция багажника. Эффект от такой доработки будет особенно заметен на машинах в кузове хэтчбек или универсал. Остановимся на наиболее популярных способах монтажа, и определим, какая схема лучше.

Шумоизоляции багажника позволит снизить уровень шума:

• от задних колес;
• подвески;
• выпускной системы.

Эффективность напрямую зависит от выбранной схемы установки и материалов.

РЕКОМЕНДАЦИИ ПРОИЗВОДИТЕЛЕЙ (РАЗНЫЕ СПОСОБЫ)

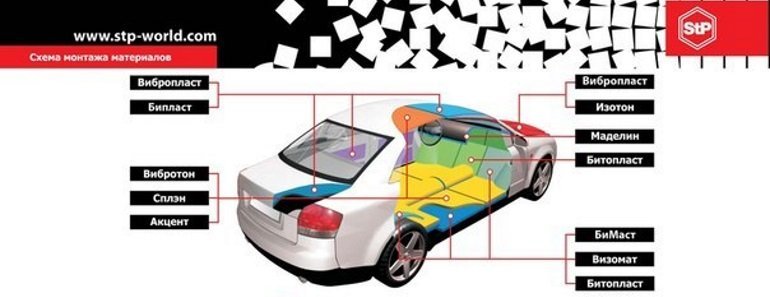

Схемы установки шумоизоляции багажника с материалами:

Примерная цена материалов (зависит от типа кузова):

• Бюджетный вариант (2 слоя, вибродемпфер небольшой толщины и теплоизолятор), до 2 500 рублей.
• Популярный вариант (2 слоя, вибродемпфер и звукопоглотитель), около 3 000 рублей.
• Максимальный эффект (3 слоя вибродемпфер, звукопоглотитель и звукоизолятор), более 3 000 рублей.

КАК СДЕЛАТЬ ШУМОИЗОЛЯЦИЮ БАГАЖНИКА САМОСТОЯТЕЛЬНО

Подготовительные работы: снимаем обшивку багажника, очищаем и обезжириваем поверхность металла (Уайт-Спирит).

Порядок установки шумоизоляции (на примере Лада Веста):

1 слой: разогреваем строительным феном вибродемпфер и наклеиваем его на пол багажника стык в стык. Укатываем твердым валиком. На арки колес наклеиваем более толстый вибродемпфер (Bimast Bomb Premium или Шумоff Микс Ф). Покрываем 100% площади.

Крышка багажника также может быть обклеена вибродемпфером.

2 слой: наклеиваем звукопоглащающий или теплоизоляционный материал сплошным ковром. Щелей быть не должно. Как правило, на пол багажника укладывается Акцент, а на арки — Бипласт (он лучше повторяет округлую форму).

3 слой (опция): наносим шумоизоляционную мембрану на 100% поверхности. Третий слой на пол багажника устанавливают в редких случаях.

Сборка в обратной последовательности. Весь процесс займет около 3 часов.

Видео пример установки шумоизоляции багажника на Лада Гранта:

ОТЗЫВЫ ПОСЛЕ ШУМОИЗОЛЯЦИИ БАГАЖНИКА

Недавно были опубликованы результаты полной шумоизоляции седана Лада Веста. В результате проделанных работ шум в салоне автомобиля удалось снизить на 1,5 дБ (по мнению производителей материалов разница 2-4 дБ). Сами можете представить, какой будет эффект только от обработки багажника.

Чтобы снизить уровень шума в салоне на 2-4 дБ (разница в 1 дБ на слух едва заметна или незаметна вообще), необходимо подходить к шумоизоляции автомобиля комплексно, поработать над всеми частями кузова (пол, двери, крыша и т.д.), арками колес и подкрылками. Также на автомобилях LADA будет не лишним установить дополнительные уплотнители дверей (инструкция для XRAY, Vesta, Granta/Kalina/Priora, Largusи Lada 4х4).

А какие отзывы о шумоизоляции багажника можете оставить вы? Какой схемы лучше придерживаться при выполнении работ?

Чаще всего снимать обивку автомобиля приходится для ее чистки или установки дополнительной шумоизоляции.

Ошивка потолка Lada Xray

На XRAY обшивка потолка удерживается при помощи болтов, винтов и других фиксаторов. Все особенности демонтажа этого элемента салона в инструкции с фотографиями далее.

Как снять панель приборов на Lada XRAY

Тест драйв LADA XRAY 1.6 MT

Обзор звука мультимедиа Lada Xray

Порядок действий

при демонтаже/монтаже обшивки потолка Lada Xray:

• Снять облицовки (накладки) боковых стоек лобового стекла, начиная сверху (крепиться тремя пластмассовыми держателями);
• Снять солнцезащитные козырьки, вывернув винты креплений (Torx T20);
• Снять плафон салона, сначала поддеть облицовку плоской отверткой, затем вывернуть винты (№5) звездочкой Torx T20;

Установка обшивки потолка Лада Xray производится в обратном порядке

Переходим к обшивке дверей Lada Xray…

Снятие обивок дверей (карты и обшивки) Lada Xray приходится производить для ремонта стеклоподъемников, замков, либо для установки динамиков или дополнительной шумоизоляции. Рассмотрим инструкцию по самостоятельной замене обивок дверей Lada XRAY.

Другие статьи по ремонту и обслуживанию Lada Xray

Как снять передний и задний бамперы Lada Xray

Lada Xray: устройство кондиционера

Замена подушек двигателей Lada Xray

Обивка передней двери Lada Xray

Потребуется: ключ TORX T20 (звездочка) и пластиковая лопатка, либо отвертка с плоским лезвием (чтобы не поцарапать поверхность можно обмотать ее тряпкой/изолентой). Новые фиксаторы (как на Renault) в случае их поломки в процессе работ.

Порядок действий при демонтаже обшивки передних дверей Лада Xray:

• Снять пластиковую треугольную заглушку боковых зеркал (№3), преодолевая фиксаторы;
• Снять облицовку ручки двери (№1), используя плоскую отвертку;
• Вывернуть винты под облицовкой ручки (№2) и снизу двери.

• Снять обивку передней двери XRAY потянув ее на себя, отщелкивая пластиковые пистоны (начиная с нижней части, переходя по краям вверх). Расположение фиксаторов показано на схеме:

• Отсоединить колодку с проводами. Установка обивки дверей Lada Xray производится в обратной последовательности.

Обивка задней двери Lada Xray

Потребуется: ключ TORX T20 (звездочка) и пластиковая лопатка, либо отвертка с плоским лезвием (чтобы не поцарапать поверхность можно обмотать ее тряпкой/изолентой). Новые фиксаторы (как на Renault) в случае их поломки в процессе работ.

Порядок действий при демонтаже обивки задних дверей Лада Xray:

• Снять ручку стеклоподъемника (если нет электростеклоподъемника).
• Для этого отводим чехол (№1), а затем извлекаем фиксирующую скобу (№3);
• Вывернуть три винта (№1) крепления обивки.

• Снять обивку задней двери, преодолевая действие фиксаторов (при необходимости отсоединяем колодку с проводами). Их расположение показано на схеме:

Установку обшивки дверей Lada Xray производим в обратном порядке.

Чтобы сделать поезду более комфортной, рекомендуем установить дополнительную шумоизоляцию в двери XRAY. Это позволит не только уменьшить шум от дороги, избавит от скрипов, но и значительно улучшит качество звучания музыки.

Облицовка стойки ветрового окна крепиться тремя пластмассовыми держателями.

Чтобы снять облицовки, снимаем уплотнитель дверного проема в зоне сопряжения с облицовкой, аккуратно беремся за верхний край облицовки и тянем с усилием, преодолевающим усилия держателей.

Снятие облицовки средней стойки.

Снятие нижней облицовки средней стойки производим при предварительно снятой, верхней облицовке средней стойки.

Снимаем уплотнитель дверного проема передней и задней двери в зоне сопряжения с облицовкой стойки.

Плоской отверткой снимаем колпачок с головки болта 8, рисунок 1, крепления нижней точки ремня безопасности, головкой на 16 отворачиваем болт.

Плоской отверткой снимаем колпачок с головки болта 3 крепления верхней точки ремня безопасности, головкой на 17 отворачиваем болт.

Плоской отверткой извлекаем заглушку 5 рукоятки 2 регулировки положения ремня безопасности, снимаем рукоятку.

Головкой Torx Т20 с воротком отворачиваем винт 4 крепления верхней облицовки, снимаем облицовку.

Головкой Torx Т20 отворачиваем винт 7 крепления нижней облицовки, снимаем облицовку, продев ленту ремня в отверстие облицовки.

Снятие облицовки боковины

Облицовка боковины крепится к кузову при помощи самонарезающих винтов и пластмассовых пистонов.

Открываем дверь задка и извлекаем из салона автомобиля заднюю полку.

Нажимаем на фиксатор и наклоняем спинку заднего сиденья вперед.

Снимаем уплотнитель дверного проема задней двери и двери задка в зоне сопряжения с облицовкой боковины.

Головкой Torx Т20 отворачиваем семь самонарезающих винтов 1, рисунок 2, крепления облицовки 2 боковины.

Снятие облицовки окна боковины

Облицовка окна боковины крепится к кузову при помощи пластмассовых пистонов. Монтаж и демонтаж облицовки окна боковины производится при предварительно снятой облицовке боковины.

Снятие облицовки туннеля пола

Поднимаем рычаг 4, рисунок 3, стояночного тормоза в верхнее положение.

С помощью плоской отвертки извлекаем из посадочного места в накладке 2 облицовки туннеля пола, чехол 1 рычага переключения передач.

Беремся за край накладки облицовки туннеля пола и тянем вверх с усилием, преодолевающим усилия держателей, снимаем накладку, отсоединив от выключателей 3, расположенных на накладке, колодки жгута проводов панели приборов.

Головкой Torx T20 с воротком отворачиваем пять винтов 2, рисунок 4, крепления облицовки 3 туннеля пола.

Головкой на 10 отворачиваем гайку 1, снимаем облицовку.

Снятие обивки крыши салона

Демонтаж обивки потолка производим при предварительно снятых, облицовках стоек ветрового окна, облицовках средних стоек верхних, облицовках окон боковин.

С правой и левой стороны головкой Torx T20 отворачиваем по два самонарезающих винта крепления левого 7 и правого 10, рисунок 5, противосолнечных козырьков и их держателей, снимаем козырьки и держатели.

С помощью плоской отвертки снимаем облицовку плафона 9 освещения салона.

Головкой Torx T20 отворачиваем два самонарезающих винта 5 крепления плафона, снимаем плафон, отсоединив колодку жгута проводов салона.

Извлекаем из отверстия в обивке крыши микрофон 2, отсоединив провод микрофона от жгута проводов салона.

Плоской отверткой извлекаем декоративные заглушки 13 потолочных поручней 3, 11, 12 и используя специальное приспособление 67.7812-9711, снимаем поручни.

Плоской отверткой снимаем декоративную заглушку болта 4 крепления верхней точки ремня 1 безопасности, головкой на 16 отворачиваем болт.

Снимаем уплотнители дверных проемов в зоне сопряжения с обивкой крыши.

С помощью приспособления типа 12770 ф."Stahlwille", рисунок 6 извлекаем, держатели 8, обивки крыши, снимаем обивку и извлекаем через проем двери задка.

Подготавливаем автомобиль для выполнения работы, открываем капот и ключом на 10 отсоединяем минусовую клемму аккумуляторной батареи.

Открываем дверь задка.

Головкой Torx T30 с воротком, отворачиваем три винта 1, рисунок 1, крепления дополнительного сигнала торможения.

Сжав фиксаторы 3, извлекаем дополнительный сигнал торможения из посадочного отверстия двери задка.

Закрываем дверь задка и отсоединяем от дополнительного сигнала торможения 2, рисунок 2, колодку жгута 1 проводов и трубку 4 жиклера омывателя.

Откидываем декоративную заглушку 5 рычага 6 стеклоочистителя, ключом на 13 отворачиваем гайку 3 крепления рычага, снимаем рычаг в сборе со щеткой.

Открываем дверь задка.

Головкой Torx T20 отворачиваем винты 1, рисунок 3, крепления обивки 2 двери задка.

Снимаем обивку двери задка с усилием, преодолевающим усилия держателей.

Головкой Torx T30 отворачиваем два болта крепления замка 6, рисунок 4, двери задка.

Извлекаем замок, отсоединяем колодку жгута 3 проводов двери задка от замка.

Отсоединяем колодку жгута проводов от моторедуктора 2 стеклоочистителя.

Сверлом диаметром 5 мм высверливаем заклепки 5 крепления моторедуктора стеклоочистителя к двери задка, снимаем моторедуктор.

Головкой на 10 отворачиваем четыре гайки 1, рисунок 5, крепления накладки 2 двери задка, снимаем накладку, отсоединив колодки жгута проводов двери задка от фонарей 3 освещения номерного знака и выключателя 4 замка, установленных на корпусе накладки.

Отсоединяем колодки жгута 3, рисунок 4, проводов двери задка от клемм 1 обогрева стекла двери задка, точки крепления жгута к панели двери и извлечь жгут проводов из полости двери задка.

С помощью плоской отвертки снимаем буферы 4 и резиновые заглушки отверстий внутренней панели двери задка.

Отсоединяем газовые 1, рисунок 6, упоры двери задка от двери, ключом на 13 отворачиваем шарниры упоров из двери.

При необходимости полного демонтажа газового упора, отсоединяем второй конец упора от кузова.

Головкой на 10 отворачиваем с правой и левой стороны по два болта 2 крепления двери задка к подвижным звеньям петель, снимаем дверь задка, операцию выполняем с помощником.

Установку двери задка и ее механизмов выполнять в порядке обратном снятию, при этом:

- обеспечить равномерность зазоров двери задка с сопрягаемыми панелями кузова;

- смазать трущиеся поверхности замка и оси петель двери задка;

- проверить работу замка двери задка. Замок должен закрываться и открываться без заеданий.

При необходимости демонтажа петли двери задка, снять обивку окна боковины, со стороны демонтируемой петли, снять держатели обивки потолка в задней его части.
