Как снять генератор ленд ровер
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Снятие
1. Установите автомобиль на подъёмник.
2. Отсоедините "массовый" провод аккумуляторной батареи.
3. Слейте жидкость из системы охлаждения двигателя.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
4. Снимите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
5. Снимите натяжитель ремня привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Натяжитель - Ремень привода навесного оборудования - двигатель V8.
6. Ослабьте хомут и отсоедините верхний патрубок радиатора от радиатора.
7. Ослабьте хомут и отсоедините верхний шланг радиатора от насоса системы охлаждения двигателя и корпуса генератора.
8. Отведите шланг в сторону.
9. Отсоедините трубку от клапана продувки фильтра абсорбера топливных паров, освободите клапан от кронштейна и отведите его в сторону.
10. Отсоедините от кабеля аккумуляторной батареи хомут крепления, который расположен на крышке механизма газораспределения.
11. Отсоедините колодку от генератора.
12. Отверните гайку и отсоедините кабель аккумуляторной батареи от генератора.
13. Освободите жгут проводов из хомута, расположенного на генераторе.
14. Отверните 6 болтов крепления генератора, снимите хомут жгута проводов и снимите генератор. Выбросите уплотнительное кольцо генератора.
Установка
1. Очистите сопрягаемые поверхности генератора и крышки шестерён механизма газораспределения.
2. Смажьте новое уплотнительное кольцо и установите его на генератор.
3. Установите генератор в корпус, заверните болты крепления генератора и затяните их с моментом 13 Н·м.
4. Присоедините провод аккумуляторной батареи к генератору и затяните гайку с моментом 13 Н·м.
5. Закрепите провод аккумуляторной батарее и в креплении, расположенном на крышке механизма газораспределения.
6. Присоедините колодку к разъёму генератора.
7. Закрепите жгут проводов генератора с помощью хомута, расположенного на генераторе.
8. Установите на место клапан продувки фильтра абсорбера топливных паров и присоедините трубки к клапану.
9. Присоедините верхний шланг радиатора к насосу системы охлаждения и корпусу генератора. Затяните хомуты.
10. Присоедините верхний шланг к радиатору и закрепите с использованием хомута.
11. Установите натяжитель ремня привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Натяжитель - Ремень привода навесного оборудования - двигатель V8.
12. Установите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
13. Присоедините "массовый" провод аккумуляторной батареи.
14. Залейте охлаждающую жидкость в систему охлаждения двигателя.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
Видео про "Генератор двигателя V8" для Land Rover Range Rover 3
"Счастливый"владелец Range Rover Sport. Генератор и аккумулятор на Ленд Ровер и Рендж Ровер что важно знать! Замена генератора Land Rover Range Rover Sport 3.6Снятие и установка генератора Land Rover Freelander 2
Снятие
1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
3. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
4. Снимите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
5.Снимите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).

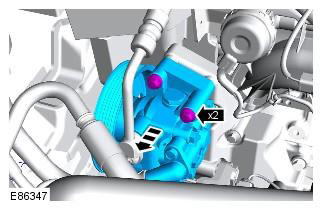

11. Высвободите насос усилителя рулевого управления.
ПРЕДУПРЕЖДЕНИЕ: Рабочая жидкость гидроусилителя рулевого управления чрезвычайно огнеопасна. Убедитесь, что жидкость гидроусилителя рулевого управления не пролита на двигатель, а крышка бачка для рабочей жидкости плотно закрыта.
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.
Установка
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.

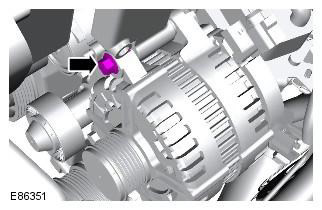

2. Вверните два болта генератора. Момент затяжки: 48 Nm
3. Установите промежуточный шкив ремня привода вспомогательных агрегатов. Момент затяжки: 48 Nm
4. Установите пылезащитную крышку шкива ремня привода вспомогательных агрегатов.
5. Состыкуйте электрический разъем генератора.
6. Подключите кабель аккумуляторной батареи к генератору. Момент затяжки: 24 Nm
7. Закрепите бачок усилителя рулевого управления.
8. Установите насос усилителя рулевого управления. Момент затяжки: 24 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.
9. Установите опорный кронштейн топливного фильтра. Момент затяжки: 20 Nm
10. Присоедините трубку индикатора уровня масла к опорному кронштейну топливного фильтра. Момент затяжки: 10 Nm
11. Установите внутренний экран топливного фильтра.
12. Закрепите верхний шланг охлаждающей жидкости.
13. Установите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).
14. Установите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
15. Установите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
Видео про "Снятие и установка генератора" для Land Rover Freelander 2
Генератор и аккумулятор на Ленд Ровер и Рендж Ровер что важно знать! Замена обгонной муфты генератора Неисправность обгонной муфты генератора на дизельном Фрилендер 2Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Снятие
- Отсоедините "массовый" провод аккумуляторной батареи.
- Снимите ремень привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.
- 3. Отверните 4 болта крепления насоса гидроусилителя к кронштейну, освободите насос и подвяжите в стороне.
- 4. Отверните болт с шестигранной головкой, предназначенный для крепления верхнего паразитного ролика ремня привода навесного оборудования. Снимите ролик.
- 5. Отверните гайку крепления провода к генератору, освободите провод и отведите в сторону.
- 6. Отсоедините колодку с электрическим кабелем.
- 7. Отверните 2 болта крепления генератора к кронштейну, снимите генератор вместе кронштейном для крепления роликов.
Установка
- Установите генератор на кронштейн крепления.
- Установите кронштейн натяжного ролика на генератор и заверните болты крепления. Затяните болты с моментом 45 Н·м.
- Присоедините колодку кабеля.
- Присоедините провод от аккумуляторной батареи к генератору, наверните гайку и затяните ее с моментом 13 Н·м.
- Установите верхний натяжной ролик приводного ремня, наживите болт и затяните его с моментом 25 Н·м.
- Установите насос гидроусилителя на место и заверните болты крепления. Затяните болты М8 с моментом 25 Н·м, а болты М6 - с моментом 10 Н·м.
- Установите ремень привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.
- 8. Присоедините "массовый" провод аккумуляторной батареи.
Генератор и аккумулятор на Ленд Ровер и Рендж Ровер что важно знать!
Как на ренже меняют генератор)))
Обзор двигателя Range Rover 3.6 дизель! Основные проблемы могучего V8 с двумя турбинами\\\\Ремонт\\Цены
Генератор на Range Rover крепится только двумя болтами, что облегчает его снятие и установку. Однако способ снятия и установки серпантиновых или клиновых ремней (используемых для привода генератора переменного тока и других принадлежностей двигателя) различается в зависимости от конкретной модели.
Шаг 1
Припаркуйте свой Range Rover в безопасном месте, откройте капот и отсоедините черный отрицательный кабель аккумулятора.
Шаг 2
Найдите шкив натяжителя приводного ремня (этот шкив не приводит в движение какие-либо принадлежности на двигателе, но обеспечивает натяжение ремня). Если шкив имеет углубленный квадрат в середине, используйте 1/2-дюймовую перемычку привода, чтобы повернуть шкив к центру двигателя, затем снимите приводной ремень из-под шкива. Осторожно отпустите натяжной ролик. На других моделях шкив натяжителя поставляется с регулировочными и поворотными болтами. Используйте гаечный ключ или трещотку и гнездо, чтобы ослабить болты и ослабить натяжение ремня. Другие шкивы натяжителя оснащены третьим болтом для предотвращения скольжения регулировочного болта и ослабления натяжения ремня. Ослабьте этот болт при необходимости. На других моделях автомобилей без натяжного ролика необходимо ослабить монтажные и регулировочные болты генератора, чтобы ослабить натяжение ремня с помощью гаечного ключа или трещотки и гнезда.
Шаг 3
Снимите приводной ремень со шкива генератора, но оставьте ремень правильно закрепленным на остальных вспомогательных шкивах двигателя.
Шаг 4
Снимите два крепежных болта генератора с помощью гаечного ключа или трещотки и гнезда. Отодвиньте генератор от двигателя на достаточное расстояние, чтобы отсоединить электрический разъем и провод генератора, затем снимите генератор с двигателя.
Шаг 5
Установите новый генератор на место. Подключите электрический разъем генератора и установите электрический провод. Установите два крепежных болта и затяните их до 18 футов, используя динамометрический ключ (см. Советы для получения дополнительной информации).
Шаг 6
Наденьте приводной ремень на шкив генератора. В зависимости от системы натяжения ремня на вашем автомобиле: (1) наденьте ремень на натяжной ролик после поворота шкива с помощью перемычки, затем осторожно отпустите натяжитель; или (2) отрегулируйте фиксирующие и регулировочные болты шкива; или (3) оттолкните генератор от двигателя с помощью монтировки, чтобы обеспечить необходимое натяжение приводного ремня, и затяните болты крепления генератора. Проверьте еще раз, чтобы убедиться, что ремень правильно сидит на ребрах шкивов.
