Установка генератора ваз 2110 на классику карбюратор
Едва ввели требование включать вне населенных пунктов в дневное время ближний свет, как многие владельцы «Жигулей» стали сетовать на недозарядку батареи. Особенно страдают те, кто постоянно тратит время и энергию в дорожных пробках. Мотор долго работает на минимальных оборотах, генератор — на нижней ветви характеристики, а между тем потребление электроэнергии больше, чем при ровной езде по трассе. Ведь вдобавок к обычной нагрузке то и дело включаются довольно мощные лампы стоп-сигнала и вентилятор охлаждения, вентилятор отопителя и обогрев стекла, да еще музыка. А в непогоду не обойтись без «дворников». Неспроста на современных автомобилях применяют все более мощные генераторы. Если на «Жигулях» генератор Г-222 выдает максимальный ток 45 А, то современный 94.3701 от «десятки» способен отдать ток 80 А. И владельцы «десяток» практически не жалуются на недозарядку.
К врожденным недостаткам генератора «классики» отнесем также его привод — архаичным клиновым ремнем. Он недолговечен, шкивы изнашиваются, ремень (в первую очередь, при включении мощных потребителей тока) начинает проскальзывать, создавая дополнительные проблемы. Современный поликлиновой ремень надежней, долговечней, не проскальзывает. Чтобы применить его на «классике», пришлось купить шкив привода генератора («коленвальный») от 16-клапанного мотора ВАЗ-2112 и шкив водяного насоса двигателя ЗМЗ-406. Чтобы поставить эти шкивы на их «рабочие места», понадобилось выточить переходные детали — ступицы. Для крепления нового генератора изготовили оригинальный кронштейн. Обращаем ваше внимание на то, что некоторые размеры, указанные на эскизах дополнительных крепежных деталей — переходников, кронштейнов — фактически определялись по месту, при измерении сопрягающихся с ними шкивов, валов и корпуса генератора. В случае необходимости вы можете размеры корректировать.
Поликлиновой ремень, подходящий для нашей затеи, — длиной 882 мм. Установив на свои места генератор и шкивы, мы проверили стальной линейкой совпадение плоскостей вращения ручьев на шкивах. (При необходимости возможна регулировка — например, небольшим смещением генератора — в пределах зазоров по отверстиям кронштейнов, установкой прокладок-шайб под шкивы и т.п.)
Подключили генератор к штатному электрооборудованию в соответствии с обычной схемой: работает отлично.
Ступицу-переходник для крепления шкива привода генератора 2110 к носку коленвала «Жигулей» выточили на токарном станке за одну установку. Материал — сталь. Поясок под манжету диаметром 40 мм и внутреннюю поверхность диаметром 28,7 мм отполировали. Паз под шпонку шириной 5 мм сделали резцом на этом же станке.
Затем расточили внутреннее отверстие шкива. Это задача ответственная — нужно сохранить соосность отверстия с корпусом шкива, не допустить чрезмерного биения. Для этого в проточенных губках станка зажали заготовку диаметром 35 мм и сначала выточили валик-оправку под штатное внутреннее отверстие «десятого» шкива так, что шкив плотно сел на этот валик. Теперь прижали шкив к патрону задней бабкой через подходящую проставку — и аккуратно, почти не снимая материала, зачистили «верхушки» поликлиновой поверхности. Получилась базовая поверхность. А уже за нее зажали шкив губками патрона и расточили внутреннее отверстие до диаметра 38 мм для установки в него ступицы-переходника. По резьбовым отверстиям М6 в ступице разметили и высверлили отверстия в шкиве.
Соединив детали тремя винтами М6, излишки удалили.
Вместо «жигулевского» шкива привода водяного насоса поставили шкив от двигателя ЗМЗ-406 («Волга»). Для этого выточили показанную здесь переходную ступицу. Наша сделана за одну установку из дюраля, но пригодны и другие материалы, вплоть до твердых пластмасс. При сверлении трех отверстий в ступице под болты М8 «волговский» шкив использовали как кондуктор.
Нижний кронштейн крепления генератора. Материал — сталь. Перед сваркой узла его основание и «уши» зажали непосредственно на генераторе, затем «прихватили», чтобы зазоры были минимальными. Дальнейшая сварка, естественно, вне генератора.
Установка генератора от ВАЗ 2110 на ВАЗ 2106 не просто возможна, а целесообразна. Генератор от ВАЗ 2110 для этих целей полностью подходит. Преимуществами генератора от «десятки» является большая мощность и отсутствие необходимости внешнего возбуждения.
Когда ездил на авторынок, приобрел:
1. Кронштейн крепления генератора от Нивы 21214.
2. Болт крепления генератора 2110.
4. Шкиф генератора 21214
5. Шпильку, 2 гайки и сверло диаметром 16мм
6. Генератор 2110.
Установка генератора от ВАЗ 2110 на ВАЗ 2106
1. Первым делом демонтируем старый генератор, кронштейн крепления (смотрите фото) и натяжительную планку генератора.
2. Вытаскиваем из кронштейна 21214 установленную в него разрезную стальную втулку.
3. Теперь устанавливаем его на старое место кронштейна.
4. Затем снимаем с этого болта сайлент с двумя кольцами.
5. Устанавливаем его в кронштейн который уже закреплён к блоку.
6. Берем новый генератор и демонтируем шкиф 2110.
7. Теперь нам нужно рассверлить сверлом на 16 посадочное отверстие в шкифе 21214 (который мы купили). Внимание: перед сверлением нужно убедится в необходимости данной операции.
8. Шкиф должен садиться на резьбу ротора.
9. Закрепляем шкиф 21214.
10. Дальше простая установка генератора на ВАЗ 2106. Устанавливаем генератор и закручиваем болтом на кронштейне с низу.
11. Берем натяжительную планку которую мы сняли вместе со старым генератором. Ту плоскость по которой регулировалось натяжение ремня выравниваем молотком (изначально она полукруглая). Надеваем ремень. Дальше берем шпильку, насаживаем на нее одну гайку, затем саму планку и закручиваем второй гайкой намертво. Ставим натяжительную планку на своё место так чтобы конец шпильки упирался в крышку генератора. Теперь ачинаем прикручивать кайкой саму наатяжительную планку, теперь именно этой гайкой будет регулироваться натяжение ремня.
12. Теперь подключение. С водидельской стороны под капотом на крыле закреплен регулятор напряжения, к нему подходят 2 провода, их отсоеденяем от регулятора и изолируем, регулятор нам больше не нужен.
13. На новом генераторе только два места для подключения, это болт и клемма. На болт как и на старом генераторе сажаем клемму; закручиваем ее гайкой и надеваем резиновый кожух на болт.
14. Что касается остальных двух проводов идущих к генератору то провод желтого цвета сажаем на оставщуюся клему генератора, а серый (он был закреплен на щетках старого генератора) тоже изолируем и оставляем болтаться.
15. С пассажирской сороны под капотом есть реле РС-702 (оно нам теперь тоже не нужно), его нужно заменить на купленное РС-527. Подключаем также, как было подключено старое, т.е. контакт 85 к 85, 86 к 86, и.т.д.
16. Ставим на место аккумуляторную батарею и заводим двигатель.
Установка генератора от ВАЗ 2110 на ВАЗ 2106 своими руками успешно завершена. Пока Вы наслаждаетесь результатом, я напомню, что предыдущая статья на нашем сайте была про замену передних стекол ВАЗ 2106 на стекла ВАЗ 2107.
Во первых в очередной раз хочу поблагодарить redgy помог достать генератор.
Собственно не ново то о чем я пишу.
Что понадобится —
1 Генератор ваз 2110
2 крепление генератора от 213ого двигла
3 болт крепления генератора ваз 2110
4 планка натяжителя генератора от газели
5 разборный шкив генератора ваз 2101
болты гайки шпильки не пишу
Соорудил натяжение при помощи шпильки.
Описывать процесс нет смысла думаю. Если возникнут вопросы с удовольствием отвечу
P.S, Если кто то соберется ставить внимательнее смотрите за шкивами от копейки. Мне на них повезло просто ппц зара еду за третьим. Первый испортил сам перебрав с отверстием второй кривой.
Лада 2105 2004, двигатель бензиновый 1.5 л., 1 л. с., задний привод, механическая коробка передач — запчасти
Машины в продаже
Лада 2105, 2004
Лада 2105, 2003
Лада 2105, 2000
Лада 2105, 2005
Комментарии 43
полетела гена спс за статью валяется десяточная думаю дешевле переделать)
Привет. Не подскажете почему не подходит натяжительная планка от нивы? Короткая больно.
ну всё, приехал с командировки и установил гену! всё работает отлично! планка натяжытеля отлично подходит с нивы 21214! и гнуть не надо, всё штатно стало!
Гена 2110 станет с планкой 21214
подскажите, у меня гена с 2112, а вал на нём на 15мм. есть ли такие клиновые шкивы?
ремень стандартный оставил?
генератору не мало места под капотом? А не перегреваеться он ?
а как ты шкив выставлял что бы перекоса не было?
в этом то и дело что я не добился чтоб без перекоса=(
да я это пихло не завел=(
Но жрать будет сто пудов. Его болтает. Думал переходить на ручейковый со шкивами от шевинивы но в итоге купил се шеснарь
ага=)Нах подгонять генератор под двигатель прще подогнать двигатель под генератор=)))
по любому проще))
скажи переделовал генератор? у меня он порядком выпирает за шкив коленвала на таком креплении, у меня крепление 21214…
подскажи у меня стоит выносное реле регулятор а сейчас поставил гену с встроеным реле. что мне делать с выносным и надо ли мне соединять провода идущие к выносному?
а что за выносное? что то я не понял.
/>вот такое у меня старый гена был без реле регулятора и этот стоит на крыле
все понял. Это реле вобще отключаешь. У тебя на генераторе на старом 1 клема под гайку и 2 клемы папа\мама. Вот все что было на клеме под гайку вешаешь на такую же клему на новом генераторе. А на единственную папа\мама подключаешь желтый провод. Серый (по моему остается именно он) изолируешь и оставляешь просто висеть. Запасись сразу релюшкой РС-527. Ее ставишь вместо РС-702 которое стоит на правом лопухе. Если оно не менялось то скорее всего железное. Снизу подписаны номера контактов. Они переключаются точ в точ.
На пятаке мне этого делать не нужно было ибо стоял восьмерошный генадий и такого реле как у тебя вобще не было. Но все вышеописанное делал на шахиде рабочем с заменой штатного гены Г-221 на гену от инжекторной семеры. Принцып работы десятошного и инжекторносемерошного один. Успехов. Если чо пиши.
Устанавливаем генератор от инжекторной нивы (движок 21214) на традиционный ВАЗ. статья естественно уже плавает по вебу, но думаю нелишним будет ее снова опубликовать так тема о дилемме обсуждаемой в форумах, увеличение тока бортовой сети, является животрепещущей. Устанавливаемый генератор имеет несколько другой крепеж, и выдаваемый им ток равен eighty (восьмидесяти) амперам.
1. Что необходимо иметь для установки.
1.1 Кронштейн крепления генератора 21214-3701650.
1.2 Втулку компенсационную крепления генератора two thousand one hundred ten (резиновый сайлент-блок, номер в каталоге я не отыскал). в комплекте с ответной фигурной шайбой 2110-3701638 (по последней мере в Кемпе под этим номером продается конкретно она, а не втулка в сборе).
1.3. Болт крепления генератора 2110-3701376 с гайкой 2110-3701686 (гровер, вроде как, не нужен, но места, чтоб его поставить, хватает).
1.4. Дополнительно болт М10×1,25×20 (15970521). у меня крепление старенького кронштейна было на 2-х болтах.
1.5. Натяжную планку 21214-3701635.
1.6. Болт М8×25 с гайкой 2110-3701686 (как у нижнего крепления генератора).
1.7. Инструмент и пиво :).
2. Пошаговая процедура подмены генератора.
2.1. Вынуть из кронштейна twenty one thousand two hundred fourteen установленную в него разрезную железную втулку и установить заместо нее сайлент (железной стороной вовнутрь).
2.2. Снять генератор.
2.3. Снять с него под крышкой защиты удлинитель контакта sixty one (обмотки возбуждения). вобщем, можно сделать без помощи других :).
2.4. Открутить снизу старенькый кронштейн (головка на 17, two либо three болта).
2.5. Открутить сверху старенькую планку (головка на 17, одна гайка).
2.6. Повесить новейшую планку. но до конца не фиксировать, пусть болтается.
2.7. Закрепить новый кронштейн со вставленным в него сайлентом (железным кольцом вовнутрь).
2.8. Повесить генератор 214, одев на него за ранее удлинитель контакта обмотки возбуждения (чтоб не делать это на ощупь). Воткнуть болт, одеть фигурную шайбу (ребрами вовнутрь, очевидно) и затянуть гайкой (не очень).
2.9. Одеть ремень. к слову, приметно легче, чем на 213, воткнуть болт в планку и верхнее ухо генератора, подтянуть (не до конца, опять-таки).
2.10. Затянуть совсем крепление планки к движку.
2.11. Натянуть ремень, зафиксировать крепление уха к планке, зафиксировать нижнее крепление.
2.12. Одеть вспять провода.
2.13. Выпив за ранее пива, завестись и радоваться тому что живешь. з.ы. Сам еще не ставил, но описаное полностью реально. И я имею планы заняться подменой.
К перечню статей ВАЗ2101-2107
Пошаговая процедура замены генератора. Вариант второй — не полный
3.1. Демонтировать старенькый генератор, кронштейн крепления(на фото) и натяжительную планку генератора.
3.2. Вынуть из кронштейна twenty one thousand two hundred fourteen установленную в него разрезную железную втулку.
3.3. Установить кронштейн twenty one thousand two hundred fourteen на место старенького кронштейна.
3.4. Установить новейшую натяжную планку.
3.5. Снять с этого болта сайлент с 2-мя кольцами.
3.6. Установить его в кронштейн который уже закреплён к блоку.
3.7. Далее всё просто. Как обычно устанавливаем генератор, закручиваем болтом на кронштейне с низу, надеваем ремень, натягиваем, стягиваем болтом М8х25 с гайкой и гровером генератор с натяжительной планкой.
3.8. Сейчас подключение. С водидельской стороны под капотом на крыле закреплен регулятор напряжения, к нему подходят two провода, их отсоеденяем от регулятора и изолируем.
3.9. На на новеньком генераторе только два места для подключения, это болт и клемма. На болт как и на древнем генераторе сажаем клемму; закручиваем ее гайкой и надеваем резиновый кожух на болт. Что касается других 2-ух проводов идущих к генератору то провод желтоватого цвета сажаем на оставщуюся клему генератора, а сероватый (он был на закреплен на щетках старенького генератора) тоже изолируем и оставляем болтаться.
READ Замена переднего ступичного подшипника Skoda Fabia
3.10. И последнее. С пассажирской сороны под капотом есть реле РС-702, его необходимо поменять на приобретенное РС-527. Подключаем также, как было подключено старенькое, т.е. контакт eighty five к 85, eighty six к 86, и.т.д.
3.11. Наверное стоит поставить на место аккумулятор))) и бежать заводить движок! У меня все работает это одна из немногих вещей которая работает после моих рук.
Спасибо Третьяков Олег «STALKER», Автоклуб ВАЗ-2106
Подробнее о схемах подключения На форумах дискуссируется вопрос подключения. Представления и советы различные: от подмены реле seven hundred two на five hundred twenty seven и соединения проводов РР three hundred eighty до впайки диодов и т.п. Потому поделитись опытом какой путь верный. И если может быть, распишите по шагам конкретно подключение, ибо в диодиках, обмотках возбуждения и т.п. пока особо не рублю. Поменять одно реле — самое обычное решение. Можно в приборке запаять на лампочку не «-» (как он там по-умолчанию), а « с зажигания» с параллельным резистором — тогда и этот провод (который идет от реле к лампочке) — подключишь прямо на генератор. Подключать нужно конкретно так. Можно в принципе резисторы не использовать, но тогда при перегорании лампочки зарядка пропадет. Nine — резисторы 2ВТ (млт-2, омлт-2) 100Ом
Берем «» от замка зажигания «15» провод (появляется«» при включении зажигания) подключаем его на один из контактов лампочки. От другого контакта лампочки тянем провод до генератора и подключаем его к клемме 61. ВСЕ! Будет работать пока не перегорит лампочка.
Можно параллельно лампочке подключить two резистора по 100Ом мощностью two ВТ либо one резистор 50Ом мощностью two Вт (вообще-то необходимо four Вт). Тогда при перегорании лампочки зарядка пропадать не будет.
Методом нехитрых композиций можно использовать родную проводку и родную лампочку на приборке
Механизм работы two thousand one hundred ten генератора схожи с нивовским. Резистор там тоже fifty Ом. Диодик можно использовать хоть какой на прямой ток 5А.
А вот и схемка подключения генератора 2110
Как подключить штатный генератор Г221
Выражается это достаточно явно. Особенно в том случае, если хозяин устанавливает в автомобиль дополнительные, нештатные потребители, которые работают практически постоянно. Это могут быть:
- противотуманные фары;
- мощная аудиосистема;
- предпусковой подогреватель;
- холодильник, телевизор, дополнительный обогреватель.
Словом, любой шаг, который приводит к увеличению потребления электрической энергии грозит преждевременной разрядкой аккумулятора даже в пути, при работающем двигателе и на высоких оборотах. Вот поэтому и стоит разобраться в том, как устроена схема подключения генератора ВАЗ 2106 и какие есть альтернативы.
Установка Генератора ВАЗ 2107. снятие и установка генератора автомобиля ВАЗ 2107
Снятие генератора с автомобиля ВАЗ 2107
1. Устанавливаем автомобиль ВАЗ two thousand one hundred seven на смотровую яму либо эстакаду (см. «Подготовка автомобиля ВАЗ two thousand one hundred seven к техническому обслуживанию и ремонту»).
2. Для удобства доступа к верхней гайке крепления генератора снимаем аккумуляторную батарею (см. «Аккумуляторная батарея автомобиля ВАЗ two thousand one hundred seven — снятие и установка»).
3. Торцовым ключом на seventeen мм с карданом и удлинителем (ключом на thirteen мм для генератора 9412.3701) отворачиваем гайку крепления генератора к регулировочной планке.
4. Снимаем грязезащитный щиток моторного отдела (см. «Грязезащитный щиток — снятие и установка»).
5. Снимаем со шкива генератора ремень (см. «Ремень привода генератора автомобиля ВАЗ two thousand one hundred seven — регулировка натяжения, замена»).
6. Отсоединяем колодку провода от вывода генератора.
7. Сдвинув защитный колпачок, ключом на ten мм отворачиваем гайку крепления наконечников проводов к выводу генератора, соединенному с положительным выводом аккумуляторной батареи.
8. Торцовым ключом на nineteen мм отворачиваем гайку крепления генератора к кронштейну на блоке цилиндров.
9. Вынув болт, снимаем генератор. Смотрим за тем, чтоб не утратить буферную втулку А в проушине крышки.
Установка генератора на автомобиль ВАЗ 2107
1. Установка генератора на автомобиль ВАЗ two thousand one hundred seven производится в оборотной последовательности.
2. Регулируем натяжение ремня генератора (см. «Ремень привода генератора автомобиля ВАЗ two thousand one hundred seven — регулировка натяжения, замена»).
Установка генератора от ВАЗ two thousand one hundred ten на ВАЗ 2106
Установка генератора от ВАЗ two thousand one hundred ten на ВАЗ two thousand one hundred six не просто вероятна, а целесообразна. Генератор от ВАЗ two thousand one hundred ten для этих целей на сто процентов подходит. Преимуществами генератора от «десятки» является большая мощность и отсутствие необходимости наружного возбуждения.
Когда ездил на авторынок, приобрел:
1. Кронштейн крепления генератора от Нивы 21214.
2. Болт крепления генератора 2110.
4. Шкиф генератора 21214
5. Шпильку, two гайки и сверло поперечником 16мм
6. Генератор 2110.
Установка генератора от ВАЗ two thousand one hundred ten на ВАЗ 2106
1. Сперва демонтируем старенькый генератор, кронштейн крепления (смотрите фото) и натяжительную планку генератора.
2. Вытаскиваем из кронштейна twenty one thousand two hundred fourteen установленную в него разрезную железную втулку.
3. Сейчас устанавливаем его на старенькое место кронштейна.
4. Потом снимаем с этого болта сайлент с 2-мя кольцами.
5. Устанавливаем его в кронштейн который уже закреплён к блоку.
6. Берем новый генератор и демонтируем шкиф 2110.
7. Сейчас нам необходимо рассверлить сверлом на sixteen посадочное отверстие в шкифе twenty one thousand two hundred fourteen (который мы приобрели). Внимание:
перед сверлением необходимо удостоверится в необходимости данной операции.
8. Шкиф должен садиться на резьбу ротора.
9. Фиксируем шкиф 21214.
10. Далее обычная установка генератора на ВАЗ 2106. Устанавливаем генератор и закручиваем болтом на кронштейне с низу.
11. Берем натяжительную планку которую мы сняли вкупе со старенькым генератором. Ту плоскость по которой регулировалось натяжение ремня выравниваем молотком (вначале она полукруглая). Надеваем ремень. Далее берем шпильку, насаживаем на нее одну гайку, потом саму планку и закручиваем 2-ой гайкой намертво. Ставим натяжительную планку на своё место так чтоб конец шпильки упирался в крышку генератора. Сейчас ачинаем прикручивать кайкой саму наатяжительную планку, сейчас конкретно этой гайкой будет регулироваться натяжение ремня.
12. Сейчас подключение. С водидельской стороны под капотом на крыле закреплен регулятор напряжения, к нему подходят two провода, их отсоеденяем от регулятора и изолируем, регулятор нам больше не нужен.
13. На новеньком генераторе только два места для подключения, это болт и клемма. На болт как и на древнем генераторе сажаем клемму; закручиваем ее гайкой и надеваем резиновый кожух на болт.
14. Что касается других 2-ух проводов идущих к генератору то провод желтоватого цвета сажаем на оставщуюся клему генератора, а сероватый (он был закреплен на щетках старенького генератора) тоже изолируем и оставляем болтаться.
15. С пассажирской сороны под капотом есть реле РС-702 (оно нам сейчас тоже не надо), его необходимо поменять на приобретенное РС-527. Подключаем также, как было подключено старенькое, т.е. контакт eighty five к 85, eighty six к 86, и.т.д.
16. Ставим на место аккумуляторную батарею и заводим движок.
Установка генератора от ВАЗ two thousand one hundred ten на ВАЗ two thousand one hundred six своими руками удачно завершена. Пока Вы наслаждаетесь результатом, я напомню, что предшествующая статья на нашем веб-сайте была про подмену фронтальных стекол ВАЗ two thousand one hundred six на стекла ВАЗ 2107.
Установка генератора от ВАЗ two thousand one hundred ten на ВАЗ 2106
Установка генератора от ВАЗ two thousand one hundred ten на ВАЗ two thousand one hundred six не просто вероятна, а целесообразна. Генератор от ВАЗ two thousand one hundred ten для этих целей вполне подходит. Преимуществами генератора от «десятки» является большая мощность и отсутствие необходимости наружного возбуждения.
Когда ездил на авторынок, приобрел:
1. Кронштейн крепления генератора от Нивы 21214.
2. Болт крепления генератора 2110.
4. Шкиф генератора 21214
5. Шпильку, two гайки и сверло поперечником 16мм
6. Генератор 2110.
Установка генератора от ВАЗ two thousand one hundred ten на ВАЗ 2106
1. Сперва демонтируем старенькый генератор, кронштейн крепления (смотрите фото) и натяжительную планку генератора.
2. Вытаскиваем из кронштейна twenty one thousand two hundred fourteen установленную в него разрезную железную втулку.
3. Сейчас устанавливаем его на старенькое место кронштейна.
4. Потом снимаем с этого болта сайлент с 2-мя кольцами.
5. Устанавливаем его в кронштейн который уже закреплён к блоку.
6. Берем новый генератор и демонтируем шкиф 2110.
7. Сейчас нам необходимо рассверлить сверлом на sixteen посадочное отверстие в шкифе twenty one thousand two hundred fourteen (который мы приобрели). Внимание:
перед сверлением необходимо удостоверится в необходимости данной операции.
8. Шкиф должен садиться на резьбу ротора.
9. Фиксируем шкиф 21214.
10. Далее обычная установка генератора на ВАЗ 2106. Устанавливаем генератор и закручиваем болтом на кронштейне с низу.
11. Берем натяжительную планку которую мы сняли совместно со старенькым генератором. Ту плоскость по которой регулировалось натяжение ремня выравниваем молотком (вначале она полукруглая). Надеваем ремень. Далее берем шпильку, насаживаем на нее одну гайку, потом саму планку и закручиваем 2-ой гайкой намертво. Ставим натяжительную планку на своё место так чтоб конец шпильки упирался в крышку генератора. Сейчас ачинаем прикручивать кайкой саму наатяжительную планку, сейчас конкретно этой гайкой будет регулироваться натяжение ремня.
12. Сейчас подключение. С водидельской стороны под капотом на крыле закреплен регулятор напряжения, к нему подходят two провода, их отсоеденяем от регулятора и изолируем, регулятор нам больше не нужен.
13. На новеньком генераторе только два места для подключения, это болт и клемма. На болт как и на древнем генераторе сажаем клемму; закручиваем ее гайкой и надеваем резиновый кожух на болт.
14. Что касается других 2-ух проводов идущих к генератору то провод желтоватого цвета сажаем на оставщуюся клему генератора, а сероватый (он был закреплен на щетках старенького генератора) тоже изолируем и оставляем болтаться.
15. С пассажирской сороны под капотом есть реле РС-702 (оно нам сейчас тоже не надо), его необходимо поменять на приобретенное РС-527. Подключаем также, как было подключено старенькое, т.е. контакт eighty five к 85, eighty six к 86, и.т.д.
16. Ставим на место аккумуляторную батарею и заводим движок.
Установка генератора от ВАЗ two thousand one hundred ten на ВАЗ two thousand one hundred six своими руками удачно завершена. Пока Вы наслаждаетесь результатом, я напомню, что предшествующая статья на нашем веб-сайте была про подмену фронтальных стекол ВАЗ two thousand one hundred six на стекла ВАЗ 2107.
Генератор 2108
Этот прибор достаточно часто ставят и на 2106, и на 2107. Связано это с его большей эффективность, он выдает зарядный ток 55 А, чего вполне достаточно большей части автомобилистов. Но, если в вашем автомобиле значительно больше оборудования, то лучше подобрать что-нибудь помощнее.
По креплению эти генераторы идентичны, поэтому с самой установкой проблем не возникнет. Конечно, если не забудете снять клемму с аккумулятора. Веселье начинается при подключении. Все дело в том, что на родной прибор накидываются 4 провода. На «восьмерочный» идет всего 3. Связано это с встроенным реле напряжения. Для получения нормального результата необходимо заизолировать черный провод, а остальные присоединяются, как обычно. При работе генератора будет гореть лампочка, показывающая разряд. Это, при таком подключении, нормальное явление. Соответственно, она должна гаснуть при отсутствии зарядки.
В принципе, так уже можно ездить, но если вы желаете сделать все, как положено, то придется провести еще некоторые доработки. Снимаем старое реле, и вместо него ставим обычное силовое реле. Теперь лампочка будет гореть только при запуске двигателя, а также на малых оборотах, что вполне допустимо.
Прошел ровно год с того момента как появилась первая статья об установке альтернативного генератора. Вот появилась очередная серия этого сериала. В ней будет рассказываться об установке 110А генератора на ШАХУ (никакого отличия от 105А нет).
При походе в магазин были куплены:
1
Кронштейн крепления генератора от Нивы 21214 180 рублей.
2
Болт крепления генератора 2110 50 рублей.
3
Реле РС-527 50 рублей.
4
Шкиф генератора 21214 80 рублей.
5
Шпильку, 2 гайки и сверло диаметром 16мм.
6
Генератор 2110, сколько ампер выбирать вам (его лучше покупать если все из выше перечисленноного вы нашли).
Теперь переходим к процессу установки.
1
Демонтировать старый генератор, кронштейн крепления(на фото) и натяжительную планку генератора.
2
Вытащить из кронштейна 21214 установленную в него разрезную стальную втулку
и установить его на место старого кронштейна.
3
Снять с этого болта сайлент с двумя кольцами
и установить его в кронштейн который уже закреплён к блоку.
4
С нового генератора демонтировать шкиф 2110.
5
Посадочное отверстие в шкифе 21214 (который купили) рассверлить сверлом на 16. Внимание перед сверлением убедитесь в необходимости данной операции.
Шкиф должен садиться на резьбу ротора.
Закрепляем шкиф 21214.
6 Дальше всё как обычно, устанавливаем генератор и закручиваем болтом на кронштейне с низу.
7 Берем натяжительную планку которую мы сняли вместе со старым генератором. Ту плоскость по которой регулировалось натяжение ремня выравниваем молотком (изначально она полукруглая). Надеваем ремень. Дальше берем шпильку, насаживаем на нее одну гайку, затем саму планку и закручиваем второй гайкой намертво. Ставим натяжительную планку на своё место так чтобы конец шпильки упирался в крышку генератора. Теперь ачинаем прикручивать кайкой саму наатяжительную планку, теперь именно этой гайкой будет регулироваться натяжение ремня. (Скоро будут фоты)
8 Теперь подключение. С водидельской стороны под капотом на крыле закреплен регулятор напряжения, к нему подходят 2 провода, их отсоеденяем от регулятора и изолируем, регулятор нам больше не нужен.
9 На новом генераторе только два места для подключения, это болт и клемма. На болт как и на старом генераторе сажаем клемму; закручиваем ее гайкой и надеваем резиновый кожух на болт.
Что касается остальных двух проводов идущих к генератору то провод желтого цвета сажаем на оставщуюся клему генератора, а серый (он был закреплен на щетках старого генератора) тоже изолируем и оставляем болтаться.
10 И последнее. С пассажирской сороны под капотом есть реле РС-702 (оно нам теперь тоже не нужно), его нужно заменить на купленное РС-527. Подключаем также, как было подключено старое, т.е. контакт 85 к 85, 86 к 86, и.т.д.
11 Наверно стоит поставить на место аккумулятор))) и бежать заводить двигатель! У меня все работает .
Третьяков Олег "STALKER", Автоклуб ВАЗ-2106.
При использовании текста данной статьй указывать ссылку и автора обязательно.
З.Ы. Надо начинать искать новый альтернативный генератор, а то смысл жизни теряеться .
Друзья. По прошествии 4 лет хочу порекомендовать, что практичнее будет всё таки ставить генератор от Нивы нежили от 2110. Потому как система с геной от 2110 работает не настолько хорошо как хотелось бы.
Дата выхода: 23. 03. 2019 года
Критика автовладельца по имени Гуго : Оптимальный городской размер. Подвеска именно для наших “хайвэев” и “автобанов”. Ha механике стартует бодро. Очень тепло в салоне. Багажник не хуже чем пикапе. Пока другими достоинствами не пользовался, может быть позже.
Категория: Инструкция по ремонту
Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3652, ширина — 1100, высота — 1468 мм. Колесная база составляет 2785 мм. Дорожный просвет 172 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 72 мм, ход поршня – 76 мм. Коленвал двигателя и разгоняется до 1000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 3000 оборотов в минуту.
Выложил админ: по просьбе Месропа
Смех в теме: Часа 3 ночи, общага(коридорного типа), выхожу на кухню(ночью свет в кухнях выключают) воды набрать и залипаю… по полу хаотично передвигается зеленое пятно, после минуты неудачных попыток найти источник свечения пробую подсветить сей глюк телефоном. И что вы думаете, кто-то додумался покрасить таракана люминесцентной краской. Общага никогда не перестает удивлять.
Содержание статьи:
1. Генератор 80А от ВАЗ 2110 для ВАЗ 2106: подготовка к установке
Купил себе генератор достаточной мощности. Само собой, мой бюджет ограничен, генератор не новый, но в хорошем состоянии.
Вот несколько фотографий генератора.
Разобрал его, как и положено, провёл ревизию, посмотрел регулятор напряжения,
Пока не вижу смысла менять регулятор
Контактные кольца следует зачистить шкуркой.
Прозвонил цешкой обмотку статора на наличие обрыва, К.З. на корпус, замерил сопротивление (на всякий случай) между выводами звезды.
Также проверил якорную обмотку на наличие обрыва и К.З на корпус
Проверил состояние диодов, прозвонил их в разной полярности. Считаю, что диодный мост ещё послужит.
Потом, собрал всю конструкцию в порядке обратном разбору. Контакты не зачищал, смазкой не покрывал, так как буду на выходных менять подшипник.
В целом, покупкой доволен. Осталось заменить подшипник, купить крепления для инсталляции на машину и, собственно, поставить и подключить, фотографии обязательно размещу, возможно кому пригодятся.
Продолжаю собирать конструктор из десятого гены. Сегодня приобрёл:
-передняя крышка генератора 21214 в сборе с подшипником — 450р
-кронштейн генератора нижний 21214 — 320р
-шкив коленчатого вала демпферный 2123 — 1100р
-шкив помпы 2123 — 110р
-планка натяжителя 21214 — 56р
-болт генератора 2110 — 44р
-реле 527 — 55р
-ремень генератора от калины, 6рк882 (буду пробовать поставить его, отрежу один ручей, для этого купил самый дешёвый =) ) — 172р
-ключ для болта храповика (на инжекторный шкив, он глубже) — 280р
— новый регулятор напряжения (нового образца) — 112р
— конденсатор (на всякий случай) — 22р
слева — крышка 2110, справа 21214
кронштейн 21214 и болт 2110 в сборе с втулками
слева — шкив помпы 2123 , справа — штатный
Осталось прикупить шайбы и пробовать ставить его на двигатель, завтра хочу попробовать.
2. Генератор 80А от ВАЗ 2110 для ВАЗ 2106: установка
1. Снимаем аккумулятор с машины
2. Снимаем защиту картера и пыльник
3. Ставим машину на любую переднюю скорость, кладем упор под заднее колесо, чтобы предотвратить откат машины назад, когда будем откручивать гайку шкива коленвала.
4. Откручиваем и снимаем все контакты со старого генератора, откручиваем нижнюю гайку крепления генератора к кронштейну, поднимаемся наверх, откручиваем и снимаем натяжную планку генератора.
5. Снимаем электровентилятор, не забываем про провода у датчика на радиаторе (а то оторвёте их нафиг)
Берём в руки старый ремень, зажимаем при помощи него шкив на помпе и, головкой на 13, откручиваем три болта крепления шкива к помпе.
Прикручиваем новый шкив водяного насоса 2123 на штатное место. Берём новый ремень (если как у меня 6рк882, то отрезаем концелярским ножом один ручей),
с помощью ремня, контрим болты на шкиве помпы и лезем в яму.
6. Вынимаем болт из кронштейна, снимаем генератор с машины, откручиваем два болта крепления кронштейна к блоку цилиндров и снимаем кронштейн.
Вот до этого самого момента всё шло гладко.
7. Берём ключ для гайки храповика, и пытаемся открутить гайку на коленвале несмотря на то, что я летом это делал, я еле-еле открутил её. Совет: откручиваем её в ту же сторону, что и все типовые болтовые соединения (то есть против часовой стрелки). Для удобства, советую найти трубу нужного диаметра и, увеличив рычаг, открутить эту гайку. Трубу мы, к сожалению, не нашли, поэтому, сильно уперевшись в стенки ямы и долго мучаясь, я открутил эту гайку…
Ставим новый шкив на место старого, затягиваем, предварительно переключив скорость с передней на заднюю. Упор под колесом при этом оставляем на месте. Затягиваем гайку по часовой стрелке.
9. (пункт делать не нужно, описал, как у самого получилось, смотрим сразу пункт 10).
Берём новый нижний кронштейн генератора 21214 и ставим его на блок. Берём десятый болт генератора, сам генератор и собираем узел (то есть примеряем генератор). Вот тут-то и понимаем, что не смотря на то, что передняя крышка на генераторе уже от 21214, он всё равно выпирает относительно двух других шкивов примерно на 4-6мм.
10. Снимаем всё, что поставили (генератор и кронштейн). Вылезаем из ямы, идём к тискам, зажимаем кронштейн 21214. Берём ножовку и отпиливаем мешающую часть на кронштейне (примерно 5 мм, я на глаз брал, лень было, да и некогда, пользоваться штангелем).
После чего я попробовал ещё раз всё собрать, но выяснилось что ещё надо пилить, поэтому делаем ещё один надпил на кронштейне, прежде чем снова ставить.
11. Ищем несколько шайб чуть больше по диаметру, чем болт кронштейна.
У меня подошла гайка, которая подвернулась случайно под руку.
Берём металлическую втулку с резинкой, отрезаем лишнюю часть, чтобы они потом влезли в укороченное ушко кронштейна.
12. Лезем в яму, устанавливаем кронштейн, генератор (сместив назад и подложив гайку или шайбы), наживляем болт, пока не затягиваем.
13. Вылезаем из ямы, берём электровентилятор, примеряем его на штатное место. Теперь новый шкив на колене упирается в него и не даёт поставить. Берём ножницы по металлу и отрезаем участок 1см*10 см. Примеряется всё по месту. Лично я надрезал и загнул этот кусочек.
14. Вылезли из ямы, берём натяжительную планку 21214 и ставим её на штатное место. Так как генератор мы сдвинули назад, то добавляем гайку или шайбы между планкой и ушком генератора.
Из-за короткого ремня, мне пришлось сточить место на планке в сторону блока, иначе, я бы попросту не вставил болт.
15. Теперь электрическая часть. Берём купленное реле света РС527, ставим вместо штатного реле заряда (РС702 — у меня такое стояло), подключаем также, как и было. Подключаем провода на генераторе, те, что с кольцами — одеваем на болт и закручиваем гайкой (вывод 30), жёлтый подключаем на второй вывод, а серый нам больше не нужен (по желанию его можно изолировать).
Обходим машину, отключаем полностью все два контакта со штатного реле напряжения, изолируем контакты. собственно всё (реле нам больше не нужно).

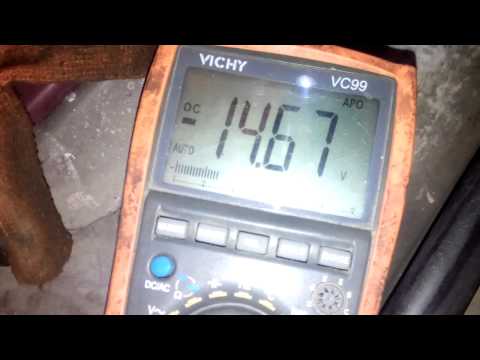

16. Ставим на место АКБ, заводим машину и радуемся.
Осталось купить ремень 5рк905 — 5рк940, видел сегодня в Би-Би ремень от калины, длина 1018мм, возможно куплю и проверю, а пока, ищу ремень от УАЗа, 6рк905. также на деу нексии используется приводной ремень 5рк940. Пока ни того ни другого не нашёл, хочу побыстрее сменить калиновский (883мм), боюсь, что раньше помпа сдохнет, чем этот ремень прослабнет.
3. Генератор 80А от ВАЗ 2110 для ВАЗ 2106: подборка длины ремня для генератора
Наконец-то я определился с длиной ремня на новый свой генератор. купил в магазине для УАЗа ремень 6рк905,
Думал, будет коротковат, но всё же купил. Как и в прошлый раз, отрезал один ручей. Кстати, ремень от Калины пробежал уже 300 км в городском режиме, в целом, успешно. Но слишком натянут, поэтому ремень 6рк883 от Калины я советовал бы возить только в качестве запаски.
Основная же длина ремня (при соблюдении: шкив помпы 2123, шкив колена 2123, шкив генератора 2110 нового образца с посадочным диаметром вала 17мм) равна 905 мм. При такой длине ремень легко ставится/снимается/натягивается/регулируется.
Вот несколько фотографий для визуального сравнения:
Видно, что он короткий по тому, в каком положении находится натяжной болт.
А это уже ремень 6рк905. Как видно, регулировочный болт находится посередине планки натяжителя 21214. Теперь можно спокойно снимать ремень. Чтобы снять ремень 6рк883, мне пришлось снять электровентилятор, чтобы отвёрткой поддеть ремень на помпе и скинуть, провернув коленвал.
теперь ремень спокойно снимается и одевается без снятия вентилятора.
Генератор отодвигал балонником. Не очень понравилось, хочу придумать натяжитель в виде болта, что-то типа натяжителя на десятках. Чтобы было удобнее подтягивать ремень. Потому как сегодня столкнулся со свистом ремня при полной нагрузке и подгазовке. Ремень теперь натянут слабее. Надеюсь, подшипник на помпе не успел сломаться.
Теперь, думаю, заказать через интернет ремень 5рк905, от какой-нибудь иномарки потому, что дольше будет ходить именно он, нежели тот, что я подрезал ножом.
4. Установка генератор от Шнивы 120А в ВАЗ 2106
Было решено внедрять генератор от Шнивы в ВАЗ 2106. Для установки генератора мне понадобилось:
1) передняя крышка генератора 21214 цена 500р
2) нижний болт генератора 2110 цена 100р
3) нижний кронштейн генератора 21214 цена 300р
4) натяжная планка 21214 цена 70р
Снял старый и установил все новое. Фото процесса не получилось сделать, так как руки были грязные, да и хотелось поскорее поставить. Ну вот, в принципе, что получилось.
Серый провод не подключаем и от старого регулятора напряжения отсоединяем провода и изолируем их.
Схема подключения, чтобы было понятнее (спер у кого-то, уже не помню)
Читайте также:
