Термошкаф для видеорегистратора своими руками
Видеонаблюдение уже становится неотъемлемой частью нашей жизни. Для правильного размещения камер, их нормального функционирования необходимо подобрать так называемое периферийное оборудование. Чаще всего такие системы оборудованы рядом дополнительной аппаратуры: передающие устройства, модули подключения к сети Интернет и прочей необходимой техникой для нормального и бесперебойного функционирования системы видеонаблюдения.
Все это требует создания наиболее комфортных условий:
· низкой влажности или ее полного отсутствия;
· чистый воздух без примесей;
· защита от электромагнитного излучения;
· регулирование температуры воздуха;
· недоступность аппаратуры для посторонних.
Стоит учитывать, что чаще всего после монтажа системы видеонаблюдения и безопасности ее делают полностью изолированной от доступа посторонних лиц. Потому даже время на ремонт и техническое обслуживание у вызванных специалистов может быть строго ограниченное и контролируемое. Также необходимо учитывать климатические реалии. Оборудование для обеспечения безопасности и видеонаблюдения крайне чувствительное и требует к себе нежного, буквально трепетного отношения. Для того, чтобы выполнить все вышеперечисленное, необходимо приобретение специального термошкафа .
Виды термошкафов для систем видеонаблюдения и безопасности
1. Уличный термошкаф
Он представляет собой металлический каркас с герметичной дверью, антивандальный. Внутри установлена аппаратура, которая поддерживает необходимый климат, рекомендуемый для системы видеонаблюдения и безопасности. В холодное время года автоматически включается обогрев, есть вентиляция, установлена система фильтров, решетки оборудованы таким образом, чтобы внутрь не попал мусор.
Размещенная внутри термошкафа аппаратура защищена от воздействия электромагнитного излучения, механических воздействий. Дверца имеет замок, подобрать к содержимому короба постороннему человеку практически невозможно. Такие шкафы рассчитаны на определенный климат и высоту над уровнем моря.
Внутри шкафа можно разместить:
· различные средства удаленного доступа;
· коммутацию и связь;
· и другую технику специального назначения.
2. Термошкаф всепогодный
Самой большой востребованностью на рынке пользуются шкафы для оборудования, рассчитанные на любую погоду и способные сохранить технику внутри себя в рабочем состоянии в любом климате.
Они отлично себя зарекомендовали в тяжелых климатических условиях и показали свою надежность. Внутри находится дорогостоящая, а зачастую уникальная система климатконтроля. Корпус выполнен из материалов, не подверженных коррозии, внутри всегда будет одинаковая температура, при которой установленная техника функционирует наиболее эффективно. Система обогрева и вентиляции смонтирована таким образом, что всепогодный термошкаф не боится ни экстремально низких, ни экстремально высоких температур, в него не попадет влага, пыль, он защищен от вибраций и внешнего воздействия.
Помимо всего этого такие шкафы имеют защиту от перепадов напряжения и короткого замыкания, есть удаленный доступ для управления климатической установкой, установлены индикаторы, которые показывают температуру и влажность внутри корпуса, состояние приборов и так далее. Обычно производители могут дополнить любой шкаф непобедимой аппаратурой по желанию заказчика.
Сложная конструкция всепогодного термошкафа позволяет сохранить установленное внутри оборудование в целости и сохранности, обеспечив ее непрерывное функционирование в любых, самых сложных условиях.
Но, хочу начать свое изложение с небольшого отступления.
Перед тем, как я приступил к его изготовлению, я посмотрел различные видео и статьи на тему изготовления термобокса. Попутно, обновил свои знания по изоляционным материалам и сохранению холода.
На следующий день, провёл ревизию имеющихся материалов.
В подвале гаража, с момента его строительства, остались остатки плит из каменной ваты толщиной в 50 мм, упаковка экстрагированного пенополистирола толщиной 40 мм и отдельные листы толщиной 20 мм, которые ранее применял для утепления крыши.
К данному девайсу были определённых требований:
— корпус должен быть лёгким, но прочным.
— крышка корпуса должна плотно закрываться и открываться без лишних усилий.
— наружный размер должен быть таким, чтоб его можно было свободно размещать, как в салоне автомобиля, так и в багажнике, под шторкой (как можно ближе к краю багажника).
— внутренний размер должен вмещать определённое количество ПЭТ бутылок:
— горизонтально, в один ряд, минимум три полуторалитровые бутылки.
— вертикально, любые литровые бутылки и контейнеры для еды.
Время сохранения температуры, при размещении в салоне автомобиля, как минимум одни сутки, а при размещении вне салона автомобиля — около 12 часов.
Корпус, можно, обшить плотным материалом, типа джинсовой ткани, а для удобства переноски сделать ручки.
Вот, пожалуй, и все требования.
Первый вариант был таким – сделать каркас из фанеры 6 мм, проложить внутри него каменную вату или листовой пенопласт, в нужный размер. Удельная теплопроводность данной ваты около 0,04 Вт/мК, пенопласта — около 0,038 Вт/мК.
Внутри разместить ёмкость или склеить её из плотного вспененного пенополистирола.
Торцы закрыть полосками пластика. Крышку сделать аналогично.
Вроде всё как нужно, но в сборе, ящик получится не самым лёгким и удобным.
Второй вариант – сделать из экструдированного пенополистирола бескаркасный корпус толщиной 40 мм по кругу. Удельная теплопроводность данного материала около- 0,034 Вт/мК
Для получения необходимой прочности, использовать армированную водостойкую ленту.
Для отражения тепловых лучей использовать алюминиевую ленту,
С учётом меньшей ширины корпуса, такой термобокс будет более просторным и компактным, да и высота внутреннего пространства увеличится на 20 мм, что тоже немаловажно.
В итоге, был выбран второй вариант.
Для монтажа, приобрёл клей для пенополистирола в тубе, серую армированную ленту 50 мм*50 метров, ленту алюминиевую 50*50, уплотнитель дверной сдвоенный 2 п/метра.
Уголок пластиковый 20*20 (длиной по 2,7 м) – 2 штуки.
Не всегда финансово выгодна покупка уже готового уличного шкафа, например, такого. В жизни бывают случаи, когда нужно с помощью подручных средств решить задачу, вложившись в минимальную сумму, и при этом просверлить пару отверстий и воспользоваться синей изолентой :)
ПП "СКС" идёт Вам навстречу. В магазине есть почти всё необходимое для самостоятельного изготовления уличного всепогодного климатического шкафа. В итоге такой шкаф может эксплуатироваться зимой, когда включается обогреватель, и летом - в жару срабатывает вентилятор. При умеренной погоде шкаф не будет потреблять энергию.
Сразу следует перечислить те материалы, которые мы не продаём, но они Вам понадобятся при изготовлении климатики:
- Уплотнительная лента. Её можно купить на рынке или строительном супермаркете, она используется для уплотнения дверных щелей, подойдёт самая тонкая, стоимостью можно пренебречь, копейки.
- Провода. Немного провода понадобится для внутренней разводки, ну и для подведения от розетки к шкафу, эту длину нужно посчитать самостоятельно, достаточно сечения 1,5мм, если длина несколько метров.
- Анкеры 10-ка, 4шт - это чтобы привинтить на стену.
- Гофротруба УФ-стойкая - этот товар у нас есть, но можно купить вместе с проводом. Обычная белая гофротруба не годится, она для помещений.
- Клеммные колодки для соединения провода. Не используйте скрутки.
- Синяя изолента. Также есть, как и колодки, но проще взять на месте или у себя в ящике :)
- Листы пенопласта или другой утеплитель.
- Клей для утеплителя, если тот не держится самостоятельно.
- Герметик - это в том случае, если Вы купите шкаф с лишними отверстиями, его можно использовать как клей для утеплителя, достаточно несколько точек клея на каждую внутреннюю стенку ящика.
- Гайки, болты, шайбы, самоклеющиеся площадки для организации кабеля.
- Пачка стяжек, вязальная проволока и другие подручные материалы
- Блок розеток в шкаф, можно взять такой , а можно "Свеновский" в переходе купить. Если можно, то подключите оборудование через колодки, конечно, если оборудования там не много, например, в шкафу будет только роутер.
- Для шкафа можно изготовить козырёк - это дополнительно отсрочит появление ржавчины.
Следует напомнить, что недорогие шкафы и ящики не обработаны антикоррозийным покрытием, они покрыты только порошковой краской, запечённой в печи, её защиты хватит ненадолго, ржаветь начнет из сварных швов на углах и из тех мест, где краска взялась хуже. Вам не составит труда ежегодно красить шкаф. Однозначно, козырёк над ящиком - действенное средство, но на 100% не спасает.
Какие товары понадобятся для сборки уличного шкафа:
1) Во-первых, это печка, выбирайте мощность исходя из объёма шкафа и его размещения. Если шкаф защищён от ветра и хорошо утеплён, а щели все закрыты, то мощность обогрева можно снизить, но если шкаф будет размещён в поле, то печку нужно брать мощнее. В любом случае, добавить еще одну печку можно в любой момент.
2) На летнюю жару нужны вентиляторы. Здесь все зависит от выделяемого тепла Вашим активным оборудованием, размещённым в уличном ящике. Можно округлить и сказать, что почти все 100% потребляемой мощности идут в тепло. Вентиляторы не нужно отбирать по шуму, можно купить подешевле, а можно с подшипниками подороже - прослужит дольше, если не разбираетесь, то задайте вопрос продавцу.
3) Управлять включением и отключением печек с вентиляторами мы будем с помощью термостатов, один на холод, второй на жару. В помещениях применяют только на положительную температуру, универсальные, нам же понадобится еще и на отрицательную температуру. Смотрим на NO и на NC
Выбор шкафа, бокса или ящика для изготовления климатического шкафа с подогревом
Нужно определиться, важна ли антивандальность и антивзломность шкафа, если важна, то нужно выбирать шкаф на скрытых петлях, таким параметрам удовлетворят шкафы "Форпост" и "СуперАнтилом", у них усиленная конструкция дверей

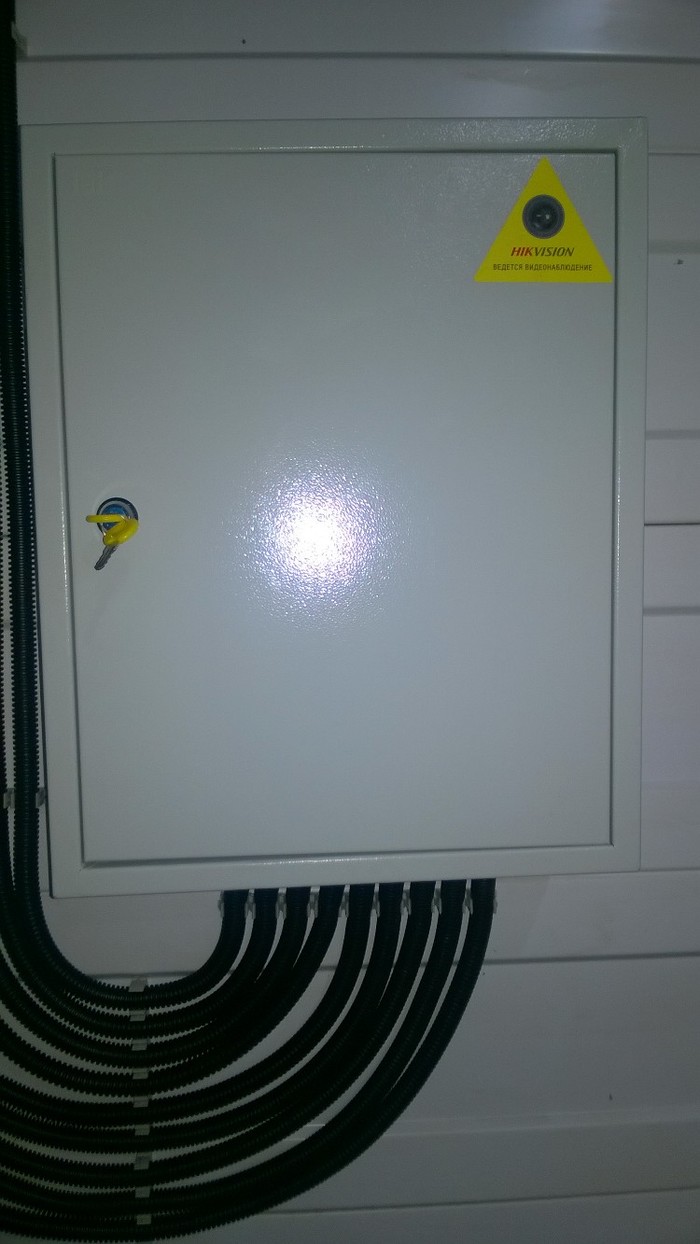

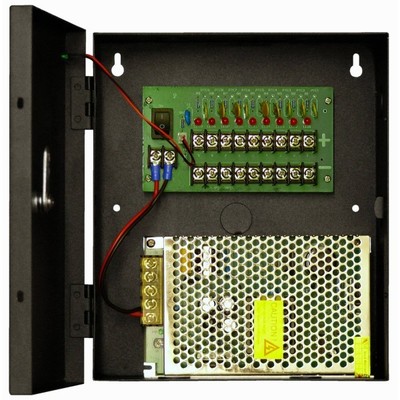

В случае же, когда взламывать ваш шкаф не будут, можно сэкономить и взять электротехнический настенный шкаф с монтажной панелью -это будет даже удобнее для крепления всей начинки.
Все самостоятельно изготовленные отверстия следует обработать автомобильной грунтовкой, только она имеет достаточную текучесть, чтобы хорошенько проникнуть в структуру металла и предотвратить коррозию.
Материал для будущего термобокса закупался в основном в леруа.
Потребуется :
1. Пеноплекс 2 листа
(брал толщиной 50мм, для максимального эффекта так сказать)
2. Пенофол 3м2 толщина 1 см.
(продается в рулонах, но можно найти на рынке и на отрез)
3. Клей для пенопласта 2 баллона
(Брал клей для потолочной плитки 90 руб.шт., есть специальная пена для пеноплекса, но стоит дороговато что-то)
4.Скотч алюминиевый (ширина 50мм, почему то дороже в два раза чем шириной 48мм)
5.Саморезы с широким шагом 70мм (около 20-25 штук)
6. Ручка для крышки (нашлась в гараже, лучше посмотреть на подобии складной, цена около 100 руб. )
7. Ручной инструмент (отвертка/шуруповерт , пистолет для клея в балонах, маркер, уголок, рулетка, канцелярский нож) все есть своё
Режем пеноплекс, большие части боковые - длинна 60 см., высота 39 см., перед и зад получились ширина 37 см, высота 39 см., крышка 54 см. на 34.5 см.
Выбираем паз 2.5 см на деталях, по кромке, что бы стыковать их,на крышке паз будет 3.5 см, собираем конструктор на саморезы , пока что без клея, дабы понять как все будет выглядеть тут я изначально нарезал четыре большие части одинаковыми, но понял что ларчик получается слишком великоват и пришлось уменьшить дно с крышкой по ширине, до указанных размеров кстати резать удобнее и аккуратнее получается именно канцелярским ножом (нож со сменными лезвиями), рез получается очень ровный, почти заводской) Что бы точно прорезать паз, выдвигаете нож на 2.5 см и прорезаете на всю глубину.
Собрав все части в одно целое, срезаем излишки, если где что торчит. Тут нужно добиться максимальной подгонки деталей, от этого потом будет зависеть его способность держать холод или тепло. Единственное но, не подгоняйте слишком усердно крышку, т. к. потом еще крышку и верх ящика обклеивать скотчем алюминиевым, он добавит еще толщины и сгладит неровности.
Все подогнали, подписываем детали, разбираем и начинаем клеить все по очереди. Я начинал с больших частей, нанес клей на нижнюю часть, приклеил к дну, притянул саморезами и так далее.
Даем немного подсохнуть клею, осматриваем периметр, если есть большие полости, от неровного среза, заполняем их клеем.
Как только клей немного высох, перестал прилипать к пальцам, можно клеить пенофол, начинаем со дна и дальше бока. Тут размеры уже по месту определите
Даем снова схватиться клею, а то все части будут скользить по клею. Подрезаем все выступающие части пенофола и проклеиваем все стыки скотчем.
Ручку на крышку прикручиваем теми же саморезами, но с обратно стороны подкладываем фанеру, саморез как раз входит в нее и не торчит с внутренней стороны, фанеру тоже закрываем скотчем.
Ну и фото с пока домашним тестом))
Начало процесса удалил случайно
Обклейка пенофолом
Крышка
Заклеил скотчем по периметру, осталась крышка
И вот ,собственно, что получилось, внутренний объем 42 литра
Для понимания размеров ларчика, 3-х литровая банка компота помещается 4 банки если ящик поставить дверкой вверх
Для понимания размеров ларчика, 3-х литровая банка компота помещается 4 банки если ящик поставить дверкой вверх
Через 12 часов, воды в бутылках грамм 100 примерно, температура в середине ящика +9 градусов, на дне +6
Через 24 часа, растаяло примерно по пол сантиметра по кругу бутылки
Температура так же держится
Через 36 часов
Через 49 часов, температура в середине 9.4 , внизу 6.5 градуса
Ящик ,во время теста, открывался 6-7 раз в день, как будто доставали продукты для готовки
Результат меня более чем удовлетворил, т.к. термосумка держала максимум 14-16 часов прохладу. Цена вопроса чуть более 1000 руб.
Теперь можно брать с собой практически любые продукты на кемпинг с палатками
