ЗИЛ-5301 Бычок. Генератор
Генератор мод. 2022.3701 представляет собой бесконтактную электрическую машину с электромагнитным возбуждением, встроенным полупроводниковым выпрямительным блоком. Номинальное напряжение генератора 14 В, ток - 90 А.
В процессе эксплуатации специального обслуживания генератор не требует кроме проверки надежности крепления генератора и проводов, очистки их от грязи.
ЗИЛ-5301 Бычок. Стартер
Стартер представляет собой электродвигатель постоянного тока последовательного возбуждения. Включение стартера дистанционное, с помощью электромагнитного реле и включателя стартера.
При проведении четвертого ТО-2 надо провести профилактический осмотр стартера. Для этого надо снять защитный колпак и проверить состояние коллектора, щеток и щеточной арматуры. При загрязнении коллектора протереть его чистой салфеткой, смоченной в бензине. При подгорании коллектора зачистить его мелкозернистой наждачной бумагой или проточить на станке.
. Щетки должны свободно перемещаться в щеткодержателях и плотно прилегать к коллектору. При износе щеток до высоты 10 мм, а также при наличии сколов, их следует заменить новыми.
Для проверки контактов электромагнитного реле надо снять крышку. Если контактные болты и диск подгорели, их следует зачистить мелкозернистой наждачной бумагой или напильником с мелкой насечкой.
При большом износе контактных болтов в местах их соприкосновения с контактным диском надо развернуть болты на 180°, а контактный диск перевернуть другой стороной.
Состояние шестерни привода и упорных полуколец необходимо проверить визуально. Зазор между торцом шестерни и упорными полукольцами при включенном положении якоря реле должен быть 2. 4 мм. При необходимости отрегулировать зазор, следует ослабить контргайку и поворотом эксцентриковой оси рычага установить зазор 2. 4 мм, завернув затем контргайку.
При проверке на стенде исправный стартер на холостом ходу должен потреблять ток не более 120 А, а частота вращения якоря при этом должна быть не менее 5000 мин-1.
ЗИЛ-5301 Бычок. Аккумуляторная батарея 6СТ-110АЗ
На автомобили ЗИЛ-5301 устанавливается две аккумуляторные батареи типа 6СТ-110АЗ, соединенные между собой последовательно. Одна основная батарея, соединенная с выключателем аккумуляторных батарей, работает на все электрооборудование автомобиля кроме стартерных цепей. Вторая, дополнительная батарея, служит для создания сети 24 В и предназначена для пуска двигателя стартером.
При нормальной эксплуатации автомобиля батареи заряжаются автоматически. Если аккумуляторные батареи постепенно разряжаются или чрезмерно заряжаются и электролит начинает "кипеть", необходимо проверить работу регулятора напряжения и генератора.
Не следует допускать большой силы разрядный ток (при пуске холодного двигателя зимой), так как это приводит к короблению пластин, выпадению активной массы и сокращению срока службы аккумуляторной батареи.
При эксплуатации батарей на автомобиле необходимо выполнять следующее: очищать батареи от пыли и грязи; очищать выводные штыри и наконечники проводов от окислов. Наконечники проводов и выводы батарей смазывать техническим вазелином или солидолом;
проверять крепление батарей; наконечников проводов и плотность их контакта с выводными штырями батарей; для предупреждения порчи штырей не допускать натяжения проводов;
проверять уровень электролита, который должен быть между метками "min" и "max." , нанесенных на корпусе аккумуляторных батарей.
Заряд дополнительной батареи от генератора происходит автоматически через транформаторно-
выпрямительный блок (ТВБ). По мере естественного износа основной аккумуляторной батареи допускается батареи менять местами.
При снижении уровня электролита в батареи надо заливать дистиллированную воду, доведя уровень до нормы. В холодное время года, во избежании замерзания, воду следует доливать только перед запуском двигателя.
Доливать электролит или кислоту в батареи можно только в том случае, если точно известно, что уровень электролита понизился из-за ее вы-плескивания. Плотность доливаемого электролита должна быть такой же, как у электролита в батареях до выплескивания. При доливке запрещается пользоваться металлической воронкой.
Внимание! Запрещается применять для освещения батарей при их обслуживании источники света с открытым пламенем во избежании воспламенения газа, выделяемого аккумуляторными батареями.
При участившихся случаях ненадежного запуска двигателя, необходимо проверить степень за-ряженности аккумуляторных батарей по плотности электролита, одновременно замеряя ее температуру для коррекции по температуре в соответствии с табл..
Поправочный коэффициент плотности электролита в зависимости от его температуры
Ремонт стартера МТЗ,МАЗ ст 142м турбо часть №2. Обработка-пропитка якоря и статора стартера лаком.
Стартер СТ-142М(Д240-245) и СТ142Б(Камаз).Отличия. Ремонт.
сборка стартера ст142м ! часть №3
Стартер ЗИЛ "БЫЧОК", МТЗ (ЕВРО 2) усовершенствованный аналог СТ142Н 7402.3708-01 (производство БАТЭ)
Ремонт стартера мтз - БАТЭ часть 1
Стартер (24 V) (Валдай, Зил-5301, МАЗ-4370 Д-245) 9172780 (производитель Magneton)
Дополнительные материалы
Стартер МТЗ 12в не редукторный СТ-142М
Редукторный стартер 12.вольт на Д245
Ремонт стартера магнетон Д245
Проверка и ремонт втягивающего реле стартера , ПАЗ ГАЗ УАЗ ГАЗЕЛЬ
Ремонт стартера ЗиЛ/УаЗ/ГаЗ своими руками.
Установка 12v Стартера на 24v Зил Бычек. Магнетон
Стартер 74.3708 12 v +7 (958) 756-85-80 РФ
Стартер Bosch для спецтехники 0001261016
Стартер КАМАЗ СТ-142Б СТ142Б-3708000-10
Стартер СТ-212А(Б) 12/14В 4кВт трактора МТЗ-80/82 | ЗИЛ-5301 Бычек СТ212Б-3708000 | СТ212А-3708000
Ремонт стартера МТЗ,МАЗ ст 142м турбо часть №2. Обработка-пропитка якоря и статора стартера лаком.
Стартер СТ-142М(Д240-245) и СТ142Б(Камаз).Отличия. Ремонт.
сборка стартера ст142м ! часть №3
Стартер ЗИЛ "БЫЧОК", МТЗ (ЕВРО 2) усовершенствованный аналог СТ142Н 7402.3708-01 (производство БАТЭ)
Ремонт стартера мтз - БАТЭ часть 1
Стартер (24 V) (Валдай, Зил-5301, МАЗ-4370 Д-245) 9172780 (производитель Magneton)
Дополнительные материалы
Стартер МТЗ 12в не редукторный СТ-142М
Редукторный стартер 12.вольт на Д245
Ремонт стартера магнетон Д245
Проверка и ремонт втягивающего реле стартера , ПАЗ ГАЗ УАЗ ГАЗЕЛЬ
Ремонт стартера ЗиЛ/УаЗ/ГаЗ своими руками.
Установка 12v Стартера на 24v Зил Бычек. Магнетон
Стартер 74.3708 12 v +7 (958) 756-85-80 РФ
Стартер Bosch для спецтехники 0001261016
Стартер КАМАЗ СТ-142Б СТ142Б-3708000-10
Стартер СТ-212А(Б) 12/14В 4кВт трактора МТЗ-80/82 | ЗИЛ-5301 Бычек СТ212Б-3708000 | СТ212А-3708000
Стартер представляет собой механизм, обеспечивающий запуск двигателя. Он позволяет коленчатому валу вращаться и считается неотъемлемой частью любого современного автомобиля. Стартер питается от АКБ, на мощность детали влияет модификация машины.
Чтобы деталь начала свою работу, маховиковый венец и шестерня привода должны быть совмещены. Затем происходит запуск стартера и последующее отсоединение маховика от приводной шестерни. Задача стартера достаточно небольшая и краткосрочная, и после того, как двигатель будет запущен, он отключается.
Характеристики стартера, установленного на ЗИЛ 130:
| Номинальная мощность | 1,8 кВТ/2,4 л.с. |
|---|---|
| Номинальное напряжение | 12В |
| Кол-во вращений якоря в минуту | 3400 |
Поломки данной детали могут спровоцировать неудобства и даже возникновение аварийной ситуации на дороге. Чтобы избежать возможных проблем, достаточно постоянно отслеживать состояние стартера и чинить его по мере необходимости. Для этого водитель должен ознакомиться с типичными «болезнями» стартеров, устанавливаемых на ЗИЛ 130.
Наиболее частые поломки
Слышите посторонние звуки, включая стартер? Возможно, его крепление к двигателю ослабло – придется сильнее затянуть болты. Также обратите внимание, что причиной скрежета могут служить забитые зубья шестерни стартера. Заусенцы, появляющиеся во входной части зубьев, нужно будет спилить.
Если коленчатый вал двигателя слишком медленно проворачивается, то стоит еще раз прогреть весь двигатель. Также нередки случаи, когда АКБ полностью разряжается, выходит из строя. Ее нужно сменить/зарядить. Проблема может возникнуть при появлении следов окисления на контактах, рекомендуется их зачистить. Еще одна причина – зависание щеток, решить ее поможет ремонт щеточно-коллекторного узла стартера.
Когда стартер не реагирует на любые действия, возможно, выключатель зажигания сломался. Его необходимо проверить и провести ремонт при обнаружении поломки. При отсоединении контактов в цепи питания стартер также работает некорректно. Заранее проверьте их состояние, подтяните/зачистите при надобности.
Замена стартера однозначно нужна в том случае, если произошло короткое замыкание. Также стоит провести замену реле, если в цепи удерживающей обмотки произошел разрыв.
Выявление неисправностей
Чтобы удостовериться в работоспособности детали, вы можете использовать стенд. Проверка проводится без каких-либо нагрузок и не может длиться более, чем 60 секунд – иначе есть риск ухудшения ситуации. На фото ниже имеется схематичное изображение правильного подключения стартера ЗИЛ для проведения диагностики. Со схемой подключения необходимо свериться перед работой.
После проверки необходимо зафиксировать величину потребляемой электроэнергии, скорость/частоту вращения якоря и свериться с техническими характеристиками. Если показатели значительно выше или ниже нормы, стартер нуждается в ремонте либо замене.
Разборка стартера
Чтобы осмотреть все компоненты системы на наличие дефектов, рекомендуем вам разобрать стартер:
- Выворачиваем гайки, чтобы отсоединить реле стартера. Винты, крепящие кожух, также снимаем. Убираем кожух.
- Винты, крепящие крышку стартера к ярму реле, выкручиваем, снимаем само реле. Извлекаем из щёткодержателя щетки.
- Снимаем стяжные шпильки, отсоединяем щеткодержатели от изолированных щеток, затем избавляемся от крышки.
- Заблаговременно сняв корпус, выворачиваем гайку, на которой держится ось рычага.
- Упорное кольцо отодвигаем правее, замковое кольцо снимаем с вала, используя отвертку. Также с вала нужно снять якорь.
- Чтобы получить доступ к контактам реле, выворачиваем гайку с контактного, выводного болтов. Извлекаем крепления контактной крышки. Контактный диск, плунжер вынимаем.
Сборка проводится в обратном данному порядку. Не забудьте вкрутить на свои места все крепления. Если вы решили, что запчасть не подлежит ремонту, придется заказать новый стартер и установить его. Замена стартера производится в том же порядке, только вместо старой детали устанавливается новая и производится сборка.
Выбор комплектующих
Оригинальный стартер для автомобиля ЗИЛ-130 обойдется владельцу транспортного средства в 9-10 тысяч рублей. Деталь маркируется заводским номером СТ230К4-3708000. Чтобы не наткнуться на подделку, внимательно осмотрите стартер на наличие повреждений, посторонних надписей.
Если вас не устраивает стоимость оригинальной детали, рассмотрите вариант с покупкой аналогов. Они не сильно отличаются по эксплуатационным характеристикам, но стоят на 20-40% дешевле.
Например, выпуском аналогов занимается компания Pekar. Стартер под артикулом 230K43708000 стоит порядка 7,5 тысяч рублей и отличается высоким качеством. Так как ЗИЛ 130 – уже устаревшая модель грузовика, найти более дешевые варианты будет сложно. Впрочем, всегда можно рассмотреть вариант покупки б/у стартера с рук. Главное – удостовериться в его работспособности.
Как увеличить срок службы автозапчасти
Чтобы стартер на ЗИЛ 130 прослужил вам как можно дольше, следуйте данным советам:
- Запрещено включать стартер в том случае, если двигатель уже запущен.
- Разбирать деталь можно сугубо в мастерской, без отсутствия специальных измерительных приборов и инструментов делать этого не рекомендуется.
- Запуск автомобиля с помощью прокручивания трансмиссии стартером строго запрещен.
- Узлы стартера не рекомендовано промывать при помощи бензином, если на них установлены противоскользящие пористые подшипники. Это может спровоцировать быстрое вымывание защитного состава.
- Работа стартера более десяти секунд без перерывов недопустима, так как он может перегреться и выйти из строя.
Необходимо проводить осмотр детали при первых признаках поломки. Если вы сомневаетесь в своих силах, рекомендуем обратиться в автосалон.
На автомобиле 3ИЛ-433360 устанавливается стартер мод.СТ130К4. Стартер представляет собой электродвигатель постоянного тока смешанного возбуждения с электромагнитным реле и механизмом привода.
СОДЕРЖАНИЕ
Техническая характеристика стартера
Проверка стартера
Проверка стартера
Схема электрической цепи подключения стартера
Разборка стартера
Проверка и ремонт деталей и узлов стартеров
Проверка якоря на отсутствие короткого замыкания
Способ определения места замыкания якоря
Сборка стартеров
Проверка стартеров
Регулировка стартера
Стартер
Техническая характеристика стартера
Номинальное напряжение, В 12
Номинальная мощность, кВт (л.с.) 1,8 (2,4)
Сила тока холостого хода, А, не более 90
Сила тока при тормозном моменте 22,05 Н.м (2,20 кгс.м)‚ А, не более 700
Напряжение включения реле о прокладкой 14,5‚мм, установленной между шестерней и упорным кольцом, В, не более . 9
Частота вращения якоря, мин-1 3400
Проверка стартера
С целью определения работоспособности стартера необходимо перед его разборкой проверить стартер на стенде без нагрузки. Включать стартер рекомендуется не больше чем на одну минуту.
На рис. приведена Схема электрической цепи подключения стартеров для проверки их работоспособности. Если при проверке стартера частота вращения якоря стартера и величина потребляемого тока не соответствует данным, приведенной технической характеристике, то стартер следу отремонтировать.
Схема электрической цепи подключения стартера
Разборка стартера
Стартер нужно разбирать в следующем порядке.
- Отвернуть гайку и отсоединить вывод от выводит болта реле стартера.
- Отвернуть три винта и снять кожух.
- Отвернуть винты крепления ярма реле к крышке стартера и снять реле.
- Вынуть щетки из щеткодержателя.
- Отвернуть стяжные шпильки стартера.
- Снять крышку со стороны коллектора, предварительно отсоединив изолированные щетки от щеткодержателей.
- Снять корпус стартера.
- Отвернуть гайку, крепящую ось рычага, вывернуть ось и вынуть рычаг.
- Вынуть якорь с приводом в сборе из крышки со стороны привода.
- Снять с вала якоря упорную шайбу и, отодвинув вправо упорное кольцо, снять с вала с помощью отвертки замковое кольцо, затем снять якорь с вала.
- Для осмотра контактов тягового реле отвернуть гайку с выводного болта обмоток реле и гайку с контактного болта; отвернуть три винта, крепящие контактную крышку, и вынуть плунжер вместе с контактным диском.
Проверка и ремонт деталей и узлов стартеров
После разборки все детали стартера должны быть подвергнуты проверке для определения их годности.
Неравномерный износ шеек вала устраняется зачисткой или шлифованием. Взаимное биение шеек допускается не более 0,1 мм.
Осмотреть коллектор, рабочая поверхность которого должна быть гладкой и не иметь значительного подгара.
Шероховатость поверхности Rа должна быть не менее 1,25 мкм, а биение коллектора относительно крайних шеек вала не более 0,05 мм. Допускается уменьшение диаметра коллектора на 3 мм против номинального.
Если втулки опор вала якоря имеют износ, их следует выпрессовать и заменить новыми. Отверстия втулок развернуть до диаметра вала якоря.
Проверить затяжку винтов, крепящих наконечники щеточных канатиков к щеткодержатели, при необходимости подтянуть.
Проверить легкость перемещения привода по шлицам вала якоря. Если привод туго перемещается по шлицам вала якоря, очистить от грязи, смазать шлицы вала якоря смазочным материалом, применяемым для двигателя.
Проверить состояние контактной системы реле стартера. Очистить внутреннюю поверхность кожуха реле стартера от пыли.
Электрическая проверка и испытание якорей стартеров производится на приборе типа ППЯ-5 (рис.9-10). Прибор представляет собой трансформатор с разомкнутой магнитной цепью, в которой роль вторичной обмотки выполняет обмотка якоря‚ кроме трансформатора прибор имеет контрольную лампу, амперметр с регулирующим реостатом, контактные щупы и зажимы. Смонтирован прибор в закрытом механическом ящике и работает от сети переменного тока.
Прибор модели ППЯ-5
Рис.9-10. Прибор модели ППЯ—5 для проверки якорей стартеров и обмоток возбуждения:
Перед включением прибора надо обязательно положить на призмы испытуемый якорь, а затем включить прибор. Включение прибора без испытуемого якоря приведет к сгоранию обмоток прибора.

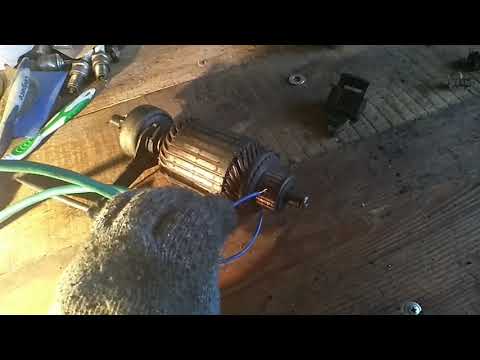

Проверка якоря
Проверка якоря на отсутствие короткого замыкания
Обнаружение короткого замыкания
Способ определения места замыкания якоря
Для обнаружения короткозамкнутой секции якоря служит стальная контрольная пластина 9 (см. рис.9-10)‚ которая укреплена на крышке прибора НИЯ-5. Слегка касаясь поверхности якоря этой пластиной (рнс.9—13,а) следует поворачивать якорь рукой. При наличии в какой—либо секции короткого замыкания стальную пластину над этой секцией притянет к якорю.
Замыкание якоря
Рис.9-13. Способ обнаружения короткого замыкания секции якоря: а с помощью стальной пластины без измерительного прибора; б при помощи измерительного прибора (миллиамперметра) и щупов
Обнаружить короткозамкнутую секцию можно также с помощью измерительного прибора (миллиамперметра). Для этого следует вставить щупы в обойму, уложить испытуемый якорь на призму и включить прибор.
Щупы прижать к двум рядом лежащим пластинам коллектора, как показано на рис. 9-13,б, после чего включить указатель тока прибора и наблюдать за показаниями его стрелки. На короткозамкнутой секции стрелка прибора упадет до нуля. Якорь с короткозамкнутой обмоткой подлежит замене.
Проверку на отсутствие замыкания между витками или обрыва в обмотках возбуждения стартеров, а также определение омического сопротивления обмоток возбуждения выполняют омметром.
Обнаружение замыкания
Рис. 9-14. Определение межвиткового замыкания катушек обмотки возбуждения стартера на приборе Ш1Я-5
Сборка стартеров
Сборку стартеров проводить в последовательности, обратной разборке: Для удобства надевания злакового кольца вала якоря стартера СТ 130 К4 надо пользоваться оправкой, показанной на рис. 9-15.
Оправка
Рис. 9-15. Оправка для установки замкового кольца на якорь стартера СТ—130К1:
Проверка стартеров
Для испытания стартеров на холостом ходу стартер закрепляют на контрольно-испытательном стенде подключают к аккумуляторной батареи по схеме, показанной на рис.9-9.
Если сила тока, потребляемая стартером , выше данных, приведенных в технической характеристике, а якорь вращается с уменьшенной частотой вращения, то это свидетельствует о наличии перекосов, задевании или неравномерных зазорах между якорем и полюсными сердечниками.
Причиной малого тока и уменьшенной частоты вращения может быть и плохое соединение контактов электрической цепи стартера или плохой контакт между щетками и коллектором (слабый прижим щеток). Чрезмерно большая сила тока и малая частота вращения якоря указывают на наличие короткого замыкания в электрической цепи стартера.
Стартер испытывают под нагрузкой на том же стенде при полностью заторможенном якоре стартера. При этом определяют силу тока и величину крутящего момента, развиваемого стартером. Полученные данные при испытании сверяют с данными технической характеристики, приведенной выше.
Регулировка стартера
Проверить величину осевого зазора якоря стартера, который должен быть не более 1мм и обеспечивается установкой регулировочных шайб на шейку вала якоря со стороны привода.
Проверить зазор между шестерней и упорным кольцом, который при полностью втянутом якоре реле и выбранном зазоре шестерни в сторону коллектора должен быть равен 4мм.
Для проверки зазора плюсовой вывод аккумуляторной батареи соединить с выводом обмоток реле стартера, а минусовой вывод с корпусом стартера. Якорь реле при этом втягивается и выдвигает шестерню привода. Выбрать зазор шестерни легким отжатием ее в сторону коллектора и измерить зазор между торцом шестерни и упорным кольцом металлической линейкой.
Отрегулировать при необходимости зазор между шестерней и упорным кольцом, для чего выполнить следующее:
а) снять перемычку соединяющую выводной болт на корпусе стартера с тяговым реле;
б) отвернуть четыре винта и снять с крышки со стороны привода реле вместе с якорем и регулировочным винтом;
в) при повышенном зазоре регулировочный винт якоря ввернуть, а при заниженном зазоре отвернуть (один оборот регулировочного винта соответствует перемещению шестерни вдоль оси якоря стартера на 1,7 мм);
г) установить реле на место, для чего сдвинуть рычаг в сторону корпуса так, чтобы в прорезь рычага могла войти ось серьги регулировочного винта, поставить реле на место и завернуть четыре винта;
д) поставить и затянуть перемычку;
е) проверить зазор между шестерней и упорным кольцом, как описано выше.
Схема
Рис.9-16. Схема контактно—транзисторной системы зажигания
