Глюк стеклоподъемника водительской двери в режиме AUTO. Решение для Nissan. ⇐ Elgrand E51. Электрика, оптика, мультимедиа
Модератор: михаил_TMB
Выложу это еще и здесь. Лишним не будет.
И так. Долбаный стеклоподъемник, долбаной водительской двери на долбаном Ниссане. Да, процедура написана для всех Ниссанов в принципе, не только для Эльграндов. Как показали комментарии к этой статье на другом ресурсе, процедуры эти подходят не только к Ниссанам.
Сколько я рыскал, сколько перечитал форумов, но конкретного решения данной проблемы нигде не находилось. И вот, случилось чудо…
Описание глюка:
при закрывании стекла водительской двери в режиме AUTO-вверх, стекло полностью закрывается и тут же открывается примерно на треть. После этого закрыть его можно подняв кнопку закрывания окна не до упора.
Решение проблемы в мануалах по ссылке ниже. Правда они на английском, но мне перевести не проблема. Там лежит два мануала, в принципе говорящие одно и то же, однако второй, на трех страницах показался мне более полным, т.к. предполагает устранение проблемы, как на старых моделях авто, так и на более современных.
Разница проведения процедур в наличии или отсутствии кнопки Reset на приводе стеклоподъемника. На более поздних моделях авто ее уже нет.
Ниже фотки, как это выглядит на самой конструкции.
Черная кнопочка Reset
Одна сторона подъемника
Другая сторона подъемника
На этих фотках стыреных с e-bay подъемник от 2003 года. По крайней мере так было заявлено в объявлении. Значит, в машинах до 2004 года эти кнопки еще могут встречаться.
Ссыль на инструкции. Если не открывается, пейшите комментарии, попробую замутить общий доступ по другому.
Перевод, собственноручный. Если кому интересно, что еще там написано, могу так же перевести. Не проблема.
Процедура для автомобилей оборудованных кнопкой Reset:
1. Полностью закрыть окно.
2. Зажать кнопку Reset и полностью опустить окно.
3. Отпустить кнопку Reset. Убедиться, что кнопка Reset вернулась в свое исходное положение и после этого полностью закрыть окно.
4. Концевой выключатель теперь откалиброван.
ПРИМЕЧАНИЕ! При выполнении данной процедуры нельзя использовать режим AUTO! Открывать и закрывать окно необходимо в ручном режиме, то есть при закрывании не тянуть кнопку до конца. Думаю вы поняли о чем речь. Для выполнения данной процедуры, скорее всего придется снять обшивку двери. Думаю это не станет проблемой.
Процедура для автомобилей НЕ оборудованных кнопкой Reset:
1.Отключить минусовую клемму аккумулятора или отсоединить главную питающую колодку всего механизма стеклоподъемника. Подключить обратно через минуту.
2. Включить зажигание.
3. Полностью опустить окно (если оно уже не было опущено)
4. Полностью закрыть окно — подняв кнопку до упора в режим AUTO-вверх и продолжать удерживать кнопку в положении AUTO-вверх даже после того, как окно полностью закрылось в течение двух или более секунд. (Я бы подержал подольше)
5. Концевой выключатель теперь откалиброван.
Лично у меня такой глюк присутствует. Но так как домой приеду только через неделю, опробовать возможности пока нет. Так что, если у кого-то есть такая же проблема и время проверить работоспособность данных процедур, как говорится — просим. Ну и по возможности отписаться, работает или нет.
P.S.
Сразу дополню. Если у вас не работает сам режим AUTO-вверх, то есть стекло поднимается только в ручном режиме, то скорее всего это не проблема концевого выключателя, а самого блока управления.
В инструкции снизу так и написано:
Перед проведением калибровки концевого выключателя убедитесь, что функция AUTO-вверх вообще работает.
Так же там написано, что отвечает за эту функцию процессор в блоке управления. Так что может все дело в нем? Попробовать поменять блок управления стеклоподъемниками на водительской двери? Ну, по крайней мере попробовать временно поставить с такой же машины или с разборки, если они у вас практикуются.
Т30, левый руль.
Всю эту ветку прочитал еще раз ничего не нашел подобного.
Эта беда приходила постепенно таким образом:
Сначала, обнаружил что не могу опустить правое стекло с водительского пульта. ДУмаю че за черт! потыкал туда-сюда - никак! При этом остальные стекла с пульта работали. Нажимаю кнопку на пас.двери - работает. ЗАтем нажимаю на пульте - тоже работает! ПОдумал вот фигня какаято может контакт был плохой, вобщем не обратил внимание.
Позже это повторилось еще пару раз. Вылечивалось так-же - нажатием на кнопку на самой двери.
Затем с наступлением примерно зимы совсем вырубилось. и Уже не вылечилось прежним образом. Ни с пульта ни на самой двери не отвечает.
Подумал что примерзло! Но нет. проверил так: при закрытых окнах и включенном свете, понажимал на каждое из трех рабочих стекол кнопки на закрытие, при этом конечно стекла не двигались, но двигателя напрягались, и заметно было по просяданию света фар. А на неработающем стекле никаких эмоций.
Ну думаю наверно чтото отвалилось в самой двери =(
Предохранители отпадают, иначе бы все стекла не работали.
Мог сдохнуть двигатель? Я вобщет сколняюсь что там защита должна быть от дураков то уж точно.
Есть еще варианты?
И что делать?
Разбирать дверь смотреть че да как? (если разбирать то подскажите как что бы жто было безболезненно для самой двери)
п.с. простите за много букв, я старался поподробнее описать эту проблемку (или непонятку).
Oleg3110_78, посмотрел повнимательнее фотоотчеты о шумоизоляции и точно все понял! Стало понятно покрайней мере какая именно часть должна отсоединяться. Большущее спасибо!
demox, тож Огроменное спасибо!
Вобщем снял накладку, отсоединил разъем первое что увидел:
и давай разбираться по описанию:
Потыкал тестером и все првиел в соответствие:
Белый с красой полосой - это тот самый +12 при вкл. зажиг.
Синий и Зеленый - это сопротивление обмотки двигателя, померил получилось
1,69 Ом (значит работает =)
Красный с белой полосой - один из с массой, а при нажатии вверх, то появляется +12.
Синий с оранжевой полосой - второй с массой, а при нажатии вниз, то +12.
Ну и конечно эти два с массой только при отжатой блокировке.
Соответственно все работает, значит проблема с контактом разъема. К тому же там ножка одна окисленная прям вхлам.
я зачистил ее, но все равно не помогло (
Пришлось разбирать кнопку:
Вот тут-то и была собака зарыта!
Контакты были какбудто обугленные. предположил что это из-за некачественного пятна контакта, вот видимо и искрило. Все зачистил, терь все работает.
Спасибо большое за советы!
п.с. при разборке кнопки нужно быть внимательным, там подпружиненные стальные шарики, важно их не потерять.
п.п.с. Как сделать человека счастливым? Сначала сделать плохо, а потом как было!
NISSAN TIIDA Как обучить автоматический стекло-подъёмник!
ремонт кнопки стеклоподъемника Nissan Almera Classic
Ремонт блока стеклоподъемников
ПОЧЕМУ ОТКАЗАЛ СТЕКЛОПОДЪЕМНИК, НИССАН АЛЬМЕРА КЛАССИК?

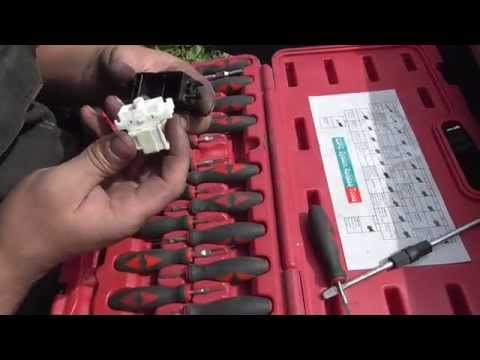

Как отремонтировать кнопку стеклоподъемника Nissan Wingroad AD и др.
