Подключение видеорегистратора солярис 2
Адаптер предназначен для подключения видеорегистраторов/навигаторов и других устройств к Вашему автомобилю.
Для подключения адаптера и устройств используется проводка плафона автомобиля.
Преимущества:
— Отсутствие проводов, мешающих обзору
— Свободный разъем прикуривателя
— Автоматическое включение и выключение видеорегистратора/навигатора при снятии/постановке на охрану
— Простота установки
— Возможность быстрой смены подключенных устройств
— Нет вмешательства в штатную проводку автомобиля(легко снять без следов, если вдруг необходимо). Следовательно не влияет на гарантию автомобиля!
Отправили и дошло быстро (СДЭК). Подключение очень простое. На Солярис 2 без очешника для снятия плафона сначала подцепляется сторона протиположная лобовому стеклу. Машина 2018 года, сигналка СтарЛайн а93 и при постановке на охрану питание на плафон прекращается сразу. Очень доволен!
Купил. Установил на Солярис 2. Отлично работает.
Но плафон не отключается даже через 20 мин после установки на сигналку, следовательно, регик остается включенным постоянно.
Перед покупкой рекомендую убедиться отключается у вас плафон или нет.
>Комментарий администратора:
На всех Solaris 2 питание с плафона пропадает в течение-20-30 минут после постановки на охрану.
Если этого не происходит, значит не правильно установлена дополнительная сигнализация. Именно она не дает перейти автомобилю в спящий режим.
Доброго времени суток! Заказывал два адаптера на Hyundai solaris 2 и Kia cerato 4, все пришло,упаковано на высшем уровне. Был один нюанс по установке,написал админу,все объяснил на обе машины ушло времени минут 5. Спасибо Вам и процветание Вашему делу! Заказывал почтой до Тобольска Тюменская область пришло за неделю,ну это Почта России !
Добрый день. Заказал в этом магазине адаптер на солярис 2. Товар пришёл за 5 дней. Поставить заняло времени 3 минуты. Всё очень понравилось. Спасибо продавцу за качественный товар и оперативность в отправке. Советую всем данный магазин.
Заказал адаптер пришёл отлично упакованный.Заказом очень доволен.Доставлено было в течении 5 дней.Рекомендую Всем.
Спасибо большое за адаптер, очень удобно и быстро устанавливается, советую хороший продавец все отслеживалось посылку получил за 3 дня до Красноярска
Заказывал данное приспособление на Солярис 2. Отправили на второй день после оплаты дошло за два дня до Москвы с троицка забрал только сегодня, установка заняла несколько минут больше времени понадобилось что бы снять сам плафон.
Всё работает и никаких проводов. Спасибо
Пришло быстро буквально за пару дней, заказывал на Солярис 2, установил без проблем все работает, я доволен)спасибо Алексею!)
Установка Адаптера - 5 минут.
Адаптер пришел через 3 дня. Установил без проблем, работает исправно. Спасибо большое продавцу. Буду рекомендовать.
Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.
Сразу о главном: определитесь с типом устройства. Их всего два:
- классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;
- зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.
Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.
Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.
Установка зеркала видеорегистратора с камерой заднего вида и подключение
Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).
Рис. 1 – Комплектация зеркала-видеорегистратора
Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.
Как подключить питание
Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.
В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.
Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.
Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.
К прикуривателю
Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.
При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.
К плафону освещения салона
Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.
Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.
К блоку с предохранителями
Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)
Рис. 2 – Схема расположения предохранителей электроприборов
Рис. 3 – Клемма
Рис. 4 – Минусовой контакт
При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.
К аккумулятору
Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.
Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.
Как подключить камеру заднего вида к видеорегистратору
Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.
Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.
Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис.5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.
Рис. 5 – Варианты установки камеры заднего вида
Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.
В этом случае понадобится:
- снять накладку с подсветкой номера и отметить место крепления камеры;
- зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;
- вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.
Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.
Рис. 6 – Схема подключения камеры заднего вида
По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.
Вывод
По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.
к плафону освещения при отсутствии блока комфорта (и не только из-за него, напряжение на проводке на столько сильно падало, что лампочки освещения чуть светили. Так ни в коем случае нельзя), вынудила в срочном порядке искать решение для подключения видеорегистратора. Собственно, вариантов было не много:
— тянуть от прикуривателя
— подключаться через разветвитель с предохранителем от блока предохранителей слева внизу торпеды.
Последний вариант — не вариант, ибо с Али идти будет в лучшем случае 3 недели, а то и два месяца… а тут в продаже проехав несколько магазинов, включая специализированный для электроники, не нашел.
Поэтому остается только вариант от прикуривателя в блоке возле КПП. Тем более проводка к прикуривателю идет с большим сечением, предохранитель на прикуриватель стоит. Все по уму.
Вынимаем блок прикуривателей и USB. Многие говорят, что засунув палец в прикуриватель надавив вправо и потянув на себя легко вынуть этот самый блок. Чушь. Может вынуть и можно если там уже раз 20 это все снималось и все разболтано, я чуть палец не сломал — но не смог. Поэтому помогал сверху плоской отверткой (см. стрелку на фото), и надавив ею вынул с трудом блок.
Отключаем от блока все фишки. Запитываться будем от черной фишки. Просто так захотелось. Можете от белой ). Центральный голубо-синий провод идет на плюс, черный на стенки прикуривателя — минус.
Далее откручиваем пластиковую клипсу в конце центрального тоннеля (правой его части возле ног пассажира).
Здесь очень мягкий пластик. Он не хрупкий, его можно гнуть как угодно, что очень удобно. Я загибал его при монтаже градусов на 120 от начальной точки и все ок обратно встало без следов.
Далее снимаем бардачок. Открываем, выкручиваем два боковых фиксатора и вынимаем их.
Затем опуская бардачок вниз вынимаем его из петель и откладываем в сторону.
Открываем правую переднюю дверь и снимаем снизу до середины верха двери резиновый уплотнитель.
Затем с очень сильным сильным усилием (не бойтесь, не сломаете) отщелкиваем боковую крышку торпеды со стороны двери.
Далее поднимаемся к аправой передней стойке и с небольшим усилием отщелкиваем накладку со стойки. Она полностью не снимается. ее держит в рестайле зеленая подвижная клипса-фиксатор, в дорестале она вроде черная. Ее вынуть не повредив ее назначение не получится. Она служит стопором, чтобы эта самая накладка вам не проломила нос при дтп и срабатывании подушки, и задержит ее. Ее можно перекусить и потом новую заказать, но нах… зачем? В имеющееся отверстие между накладкой и стойкой провод отлично монтируется.
Все. Разборка закончена. Заняла ровно 10 минут.
Тянем провод регистратора. Делал я это в два этапа, чтобы нигде лишняя длина не болталась и я ее в итоге закрепил за бардачком.
Засовываем руку с проводом питания регистратора в дырку бардачка и далее в глубь правее
И высовываем провод на границе торпеды и правой стойки. Это сделать абсолютно реально, засуну руку как на фото выше.
Далее протягиваем провод по стойке под накладкой, и затем вдоль потолка к точке установки регистратора. Длина нужная вырисовывалась. Можно крепить эту часть провода. Прячем его часть, утапливая пальцами, под потолок.
В моем случае я еще и приклеил в этот момент на универсальный клей прозрачный, купленный в Фикспрайсе, площадку-крепление регистратора. Односторонний скотч на площадке погиб после снятия регистратора с прошлой машины. А новый я не купил. Решил так его клеить ) Вроде хорошо держит. Выравнивал площадку регика по точкам на стекле. Удобно очень для ровной приклейки.
Дальше крепим провод вдоль стойки к штатной проводке кабель-биндерами (жгутами).
После стойки провод свисает, касаясь подушку безопасности. На фото видно не очень, отметил оранжевым пунктиром.
Поскольку он постоянно будет контачить с подушкой, я решил устранить этот момент, мало ли протрет со временем )))
И притянул провод стяжкой к пластиковой части торпеды. Теперь все жестко, без подвижек и не нужных соприкосновений.
Одновременно снизу со стороны правой части ниши бардачка для натяжения закрепил стяжкой и изолентой в паре мест к штатной проводке.
Теперь переходим к подключению провода к прикуривателю. У меня еще в прошлый раз был удален блок питания регистратора и была установлена плата понижения вольтажа с 12 до 5 вольт. Покупалась на Али. Было это давно и ссылка битая. Но в поиске на Али можно найти их валом. Поэтому я буду вести провод регика. Вы же возможно поведете дальше провод-удлинитель розетки, в которую за бардачком воткнете блок питания регика.
Я не смог вынуть иголкой клеммы из штекера, видно язычок где-то у них в другом месте. Поэтому просто убрав по 1 см изоляции с провода регистратора всунул красный плюс провода к синему плюсу прикуривателя рядом в кольцо зажима клеммы, зафиксировал провод стяжкой и поверх изолентой. Все мертво и контакт нормальный. На фото ниже видно о чем речь. Все обматываем изолентой и далее по длине около 40 см — антискрипом.
Подключаем фишки блока прикуривателей и USB, ставим блок на место.
Далее крепим провод регистратора стяжкой в этой точке. И он у нас мертво стоит, не болтаясь.
и Выходим проводом в зону бардачка. Я дальше крепил провод к штатной проводке возле моторчика печки. Излишки примотал справа — видно на фото. Там же у меня и плата стоит, с 12 до 5 v. В вашем случае это может быть розетка с блоком питания регика.
Все. Ставим на место обшивку тоннеля, клипсу. Бардачок. Уплотнитель двери и правую крышку торпеды.
Монтаж закончен.
В общей сложности не спеша все заняло 1 час и 20 минут.
Регик работает. Ставил я его рядом с точкой крепления зеркала. Так он почти по центру снимает и совсем за зеркалом не виден.
Включается регистратор при повороте ключа зажигания, выключается соответственно при выключении зажигания. Все как надо )
Установка видеорегистратора Зеркало в хендай солярис 2018 года.
УСТАНОВКА ЛЮБОГО ВИДЕОРЕГИСТРАТОРА ЗА 5 МИНУТ НА ЛЮБОЕ АВТО
Как установить видеорегистратор быстро на Hyundai?
Видеорегистратор в солярис без лишних проводов.
Скрытый регистратора JooyFact A1 в Hyundai Solaris
Самая правильная установка видеорегистратора в автомобиль
Дополнительные материалы
Подключение видеорегистратора без проводов к прикуривателю на Солярис

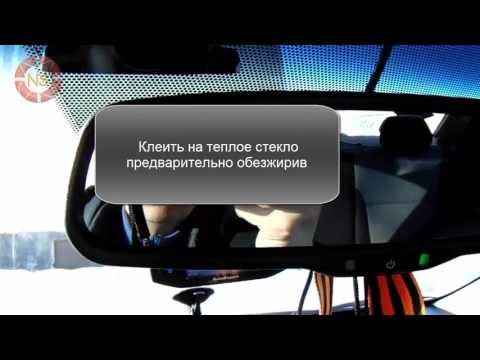

Установка видеорегистратора в автомобиль Хендай Солярис
Как установить штатную камеру заднего вида и зеркало с монитором в Hyundai Solaris
Скрытое подключение видеорегистратора без вмешательства в проводку автомобиля
КАК УСТАНОВИТЬ видеорегистратор. Быстро. Просто. Аккуратно.
Скрытая установка видеорегистратора Solaris
Скрытое подключение видеорегистратора к салонному плафону адаптером DVRconnect
Случается, что водителя раздражает слишком большой экран видеорегистратора, расположенного на лобовом стекле. В этом случае можно выбрать небольшую безэкранную модель гаджета с возможностью подключения к автомагнитоле. Тогда изображение с камеры будет демонстрироваться на экран проигрывающего устройства. Видеорегистратор с экраном также есть возможность подсоединить к более крупному и удобному экрану Андроида.
Как подключить регистратор к магнитоле
Подключение к Android-магнитоле производится через кабель USB. В этом случае создаётся цельная система, призванная помочь водителю в пути. Выведя изображение на Андроид, можно следить за дорожной обстановкой с экрана магнитолы прямо во время движения.
На дисплее (благодаря GPS-приёмнику) будут одновременно отображаться координаты. Благодаря светочувствительной микросхеме картинка даже в тёмное время суток будет показываться качественной.
Чтобы подключение прошло успешно, в видеорегистраторе должен присутствовать USB-кабель. А в порту магнитолы находиться свободный порт.
Выбрав регистратор без экрана и подключив его к проигрывателю, сможете значительно удешевить важную и полезную покупку.
В этом случае запись видео с гаджета будет производиться на microSD. Флешку достаточно вставить в слот видеорегистратора. А ролики с удобством можно пересмотреть на дисплее магнитолы.
Видео, передаваемое на экран проигрывателя, можно запустить разными способами:
- поверх всех приложений;
- как картинку в картинке;
- в уголке экрана магнитолы.
Нажав на кнопку, можно любой видеокадр запечатлеть в виде фотографии.
Видео будет записываться в формате HD, а фотографии – в JPG.
Заблокировать удаление видео при необходимости можно, воспользовавшись кнопками на дисплее автомагнитолы.
Как начать работу с видеорегистратором
Чтобы система работала качественно, подключив устройство к автомагнитоле, следует позаботиться об установке специального приложения.
- Воспользовавшись ES-проводником, перейдите на USB-накопитель.
- Выберите uCarsvr.apk.
- Установите приложение.
Теперь можно запускать программу, щёлкая на появившуюся на экране иконку HDDVR.
При отсутствии в видеорегистраторе карты памяти 8–32 Gb некоторые функции останутся неактивными, показываясь в приложении в сером цвете.
Дополнительные параметры
Выбирая видеорегистратор с возможностью подключения к автомагнитоле, обратите внимание на наличие вспомогательной системы ADAS, способной упростить вождение. Она поможет распознать:
- опасное приближение к объекту или другому участнику движения;
- уход со своей полосы на размеченной трассе;
- вынести на дисплей проигрывателя место расположения.
В случае угрозы система подаёт звуковой сигнал и выводит предупреждение на дисплей.
Установка режима «Окно в окне»
Чтобы изображение с регистратора передавалось на магнитолу, не занимая весь экран, а только небольшую его часть сверху, следует произвести такие действия:
- Щёлкните на плюсик в правом углу снизу.
- Откроется окно настроек Settings.
- Выберите желаемую настройку и подтвердите её применение.
С помощью этого же меню можно настроить:
- ADAS: чтобы система подавала сигнал при угрожающем приближении или потере полосы;
- DVR: включение-выключение звука, показ GPS-координат, положение предупреждений, разрешение делать снимки, линии горизонта и разметки.
Как видите, намного удобнее приобрести USB-видеорегистратор с функцией подключения к Android-магнитоле, чтобы значительно расширить возможности вспомогательного устройства.
