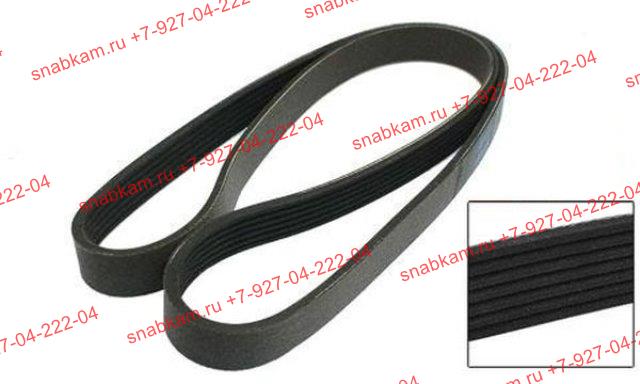

Как заменить ремень генератора камаз 6520
Регулировка натяжения ремней привода генератора и водяного насоса двигателей ЯМЗ-236М2, ЯМЗ-238М2
Потребуются инструменты и приспособления: ключ 13 и на 17, монтажная лопатка и приспособление для проверки натяжения приводных ремней, накидной ключ на 17
Предохранять ремни от попадания масла и топлива, контролировать их натяжение и, если необходимо, регулировать его.
Особенно тщательно проверять натяжение ремней в первые 50 часов работы двигателя, так как в это время происходит их наибольшая вытяжка.
Натяжение ремней должно быть всегда нормальным, так как излишнее и недостаточное натяжение к преждевременному выходу из строя.
Нормально натянутые ремни при нажатии на середину ветви с усилием 40 Н (4 кгс) должны прогибаться: ремень водяного насоса - на 7-12 мм (рис. 1),
ремень компрессора - на 4-6 мм на короткой ветви (рис. 2),
ремни привода генератора - на 10-15 мм (рис. 3).
Если ремни прогибаются больше или меньше указанного, отрегулировать их натяжение. Проверку натяжения ремней рекомендуется производить с помощью устройства типа КИ-8920.
Натяжение ремня водяного насоса регулировать прокладками.
Для натяжения ремня отвернуть гайки крепления боковины шкива и снять одну-две регулировочные прокладки (рис. 4). Прокладки поставить на наружную сторону боковины и последовательно, в несколько приемов, завернуть гайки, проворачивая шкив после подтяжки каждой гайки.
Затем проверить правильность натяжения ремня.
При замене старого ремня новым все прокладки поставить между ступицей и съемной боковиной шкива и отрегулировать натяжение ремня, как указано выше.
Натяжение ремня компрессора регулировать натяжным устройством.
Перед регулировкой отвернуть контргайку на один оборот, гайку крепления оси шкива натяжного устройства (рис. 5) на половину оборота,
гайку болта-натяжителя (рис. 6) на два оборота.
Вращая болт-натяжитель (рис. 7), отрегулировать натяжение ремня.
После регулировки затянуть гайку и контргайку крепления оси моментом 120-150 Нм (12-15 кгс-м) и гайку болта-натяжителя моментом 10-20 Нм (1-2 кгс-м).
При большем моменте затяжки будет нарушена регулировка из-за перемещения оси шкива.
Натяжение ремней генератора регулировать перемещением генератора относительно оси его крепления.
Перед регулировкой ослабить затяжку болтов крепления генератора, гайку крепления планки генератора и болт крепления генератора к планке.
После регулировки надежно закрепить генератор.
При увеличенной вытяжке или обрыве хотя бы одного из ремней привода генератора заменить комплектом оба ремня для обеспечения равномерной нагрузки на них.
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.11-240, -740.13-260, -740.14-300
Снятие ремней
С помощью ключа на 17 и накидного ключа на 17, ослабляем гайки крепления передней и задней опор генератора
Ослабляем болт 1 (рис.) крепления планки и болт 2 крепления планки к генератору
Повернув генератор вниз, снимаем ремни со шкивов 3, 5 и 6
Установка ремней
Устанавливаем ремни в ручьи шкивов 3, 5 и 6
Перемещая генератор вверх, с помощью монтажной лопатки, затягиваем болты 1, 2 крепления планки генератора
Правильно натянутый ремень, при нажатии на середину наибольшей ветви с усилием 39,2 Н (4 кгс), должен иметь прогиб 15-22 мм
Затягиваем гайки крепления передней и задней опор генератора.
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.30-260 (740.30-3902001РЭ)
Регулировка натяжения поликлинового ремня для двигателей с расположением вентилятора выше оси коленчатого вала показано на рисунке 9
Натяжение ремня привода гидромуфты 11 регулируется перемещением натяжного ролика 6
Натяжение ремня 10 привода генератора и водяного насоса выполняется следующим образом:
- ослабляем гайку 9 крепления генератора;
- ослабляем болты 7 и 8, крепления планки генератора;
- переместив генератор, натягиваем ремень;
- затягиваем гайку 9, болты 7 и 8
После регулировки проверяем натяжение:
- правильно натянутый ремень при нажатии на середину наибольшей ветви усилием 44,1±5 Н (4,5±0,5 кгс) должен иметь прогиб – 6-10 мм.
При приложении усилия F = (44,1±5)Н ((4,5±0,5)кгс) на середину ветви АБ ремня величина прогиба L должна быть 6-10 мм (рисунок 9)
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.30-260 автобусной комплектации
Регулировка проводится с помощью изменения положения генератора 1 (рис. 10) в следующей последовательности:
- ослабляем болты 9, 13, гайку стопорную 10 и гайку 12;
- перемещаем генератор 1 с помощью натяжного болта 11;
- затягиваем болт 9, 13, гайку стопорную 10 и гайку 12
После регулировки проверяем натяжение:
- правильно натянутый ремень при нажатии на середину наибольшей ветви усилием 44,1±5 Н (4,5±0,5 кгс) должен иметь прогиб – 6-10 мм
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.50-360, -740.51-320
Регулировка натяжения поликлинового ремня 2 (рисунок 11) привода генератора и водяного насоса для двигателей с расположением вентилятора по оси коленчатого вала выполняем следующим образом:
- ослабляем болт 11 крепления задней лапы генератора, гайку 10 крепления передней лапы генератора, болт 8 крепления планки генератора, болт 5 крепления натяжного болта;
- перемещением гайки 6 обеспечиваем необходимое натяжение ремня и гайкой 7 фиксируем положение генератора;
- затягиваем болты 5, 8 и 11 и затягиваем гайку 10
После регулировки проверяем натяжение:
- правильно натянутый ремень 2 при нажатии на середину наибольшей ветви усилием 44,1±5 Н (4,5±0,5 кгс) должен иметь прогиб – 6-10 мм
Как заменить и натянуть ремни привода генератора и водяного насоса автомобиля Камаз
Регулировка натяжения ремней привода генератора и водяного насоса двигателей ЯМЗ-236М2, ЯМЗ-238М2
Потребуются инструменты и приспособления: ключ 13 и на 17, монтажная лопатка и приспособление для проверки натяжения приводных ремней, накидной ключ на 17
Предохранять ремни от попадания масла и топлива, контролировать их натяжение и, если необходимо, регулировать его.
Особенно тщательно проверять натяжение ремней в первые 50 часов работы двигателя, так как в это время происходит их наибольшая вытяжка.
Натяжение ремней должно быть всегда нормальным, так как излишнее и недостаточное натяжение к преждевременному выходу из строя.
Если ремни прогибаются больше или меньше указанного, отрегулировать их натяжение. Проверку натяжения ремней рекомендуется производить с помощью устройства типа КИ-8920.
Натяжение ремня водяного насоса регулировать прокладками.
Для натяжения ремня отвернуть гайки крепления боковины шкива и снять одну-две регулировочные прокладки (рис. 4). Прокладки поставить на наружную сторону боковины и последовательно, в несколько приемов, завернуть гайки, проворачивая шкив после подтяжки каждой гайки.
Затем проверить правильность натяжения ремня.
При замене старого ремня новым все прокладки поставить между ступицей и съемной боковиной шкива и отрегулировать натяжение ремня, как указано выше.
Натяжение ремня компрессора регулировать натяжным устройством.
Перед регулировкой отвернуть контргайку на один оборот, гайку крепления оси шкива натяжного устройства (рис. 5) на половину оборота,
гайку болта-натяжителя (рис. 6) на два оборота.
Вращая болт-натяжитель (рис. 7), отрегулировать натяжение ремня.
После регулировки затянуть гайку и контргайку крепления оси моментом 120-150 Нм (12-15 кгс-м) и гайку болта-натяжителя моментом 10-20 Нм (1-2 кгс-м).
При большем моменте затяжки будет нарушена регулировка из-за перемещения оси шкива.
Натяжение ремней генератора регулировать перемещением генератора относительно оси его крепления.
Перед регулировкой ослабить затяжку болтов крепления генератора, гайку крепления планки генератора и болт крепления генератора к планке.
После регулировки надежно закрепить генератор.
При увеличенной вытяжке или обрыве хотя бы одного из ремней привода генератора заменить комплектом оба ремня для обеспечения равномерной нагрузки на них.
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.11-240, -740.13-260, -740.14-300
Снятие ремней
С помощью ключа на 17 и накидного ключа на 17, ослабляем гайки крепления передней и задней опор генератора
Ослабляем болт 1 (рис.) крепления планки и болт 2 крепления планки к генератору
Повернув генератор вниз, снимаем ремни со шкивов 3, 5 и 6
Установка ремней
Устанавливаем ремни в ручьи шкивов 3, 5 и 6
Перемещая генератор вверх, с помощью монтажной лопатки, затягиваем болты 1, 2 крепления планки генератора
Правильно натянутый ремень, при нажатии на середину наибольшей ветви с усилием 39,2 Н (4 кгс), должен иметь прогиб 15-22 мм
Затягиваем гайки крепления передней и задней опор генератора.
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.30-260 (740.30-3902001РЭ)
Регулировка натяжения поликлинового ремня для двигателей с расположением вентилятора выше оси коленчатого вала показано на рисунке 9
Натяжение ремня привода гидромуфты 11 регулируется перемещением натяжного ролика 6
Натяжение ремня 10 привода генератора и водяного насоса выполняется следующим образом:
После регулировки проверяем натяжение:
При приложении усилия F = (44,1±5)Н ((4,5±0,5)кгс) на середину ветви АБ ремня величина прогиба L должна быть 6-10 мм (рисунок 9)
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.30-260 автобусной комплектации
Регулировка проводится с помощью изменения положения генератора 1 (рис. 10) в следующей последовательности:
После регулировки проверяем натяжение:
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.50-360, -740.51-320
Регулировка натяжения поликлинового ремня 2 (рисунок 11) привода генератора и водяного насоса для двигателей с расположением вентилятора по оси коленчатого вала выполняем следующим образом:
После регулировки проверяем натяжение:
Замена ремня генератора: схема установки, как натянуть, как часто менять и прочее
Для снабжения электрических систем автомобиля энергией в каждом автомобиле имеется два источника питания — аккумулятор постоянного тока и трехфазный генератор переменного тока, оснащённого мощным выпрямительным мостом. Но чтобы последний начал выдавать ток, его нужно заставить крутиться. Делается это при заведённом двигателе с помощью коленчатого вала и ремня. Нередко последний требует замены.
Ремённая передача: достоинства и недостатки
Ремённый привод генератора относится к передачам, которые называются гибкой связью. Привод включает два шкива — ведущий крепится на конце коленчатого вала, ведомый насаживается на вал генератора, а также наброшенного на них ремня. Передача вращающего момента осуществляется за счёт сил трения.
Типы ремней генератора
Так как различные марки легковых автомобилей имеют разные по типу двигатели, то и ремни генератора в них используются трёх типов:
- клиновые (в сечении имеют форму трапеции, способны вести передачу значительных усилий, выдерживают большие перегрузки);
- поликлиновые (широкие, с продольными бороздами, обладают обратной гибкостью и используются для передачи вращения к нескольким устройствам);
- зубчатые (на внутренней стороне имеют поперечные канавки и наделены способностью точно соблюдать передаточное число).
Отдельный ремённый привод мощного 3–фазного генератора современного легкового автомобиля — это поликлиновый ремень, состоящий из множества продольных клиновидных зубцов, расположенных на внутренней стороне плоской бесконечной основы. Главное условие устойчивой работы генераторного ремня — это обязательное наличие натяжного устройства. В качестве его выступает натяжной ролик или сам генератор.
Поликлиновая ремённая передача имеет как преимущества, так и недостатки.
Достоинства
- маленький вес и небольшая толщина позволяют использовать ремень в приводах двигателей с высоким числом оборотов;
- повышенная обратная гибкость позволяет одновременно передавать вращение на гидроусилитель, водяной насос, генератор, компрессор кондиционера;
- обладает повышенной сопротивляемостью к образованию трещин;
- защищает генератор от ударных и пиковых нагрузок во время пуска и остановки двигателя;
- защищает генератор от перегрузки, за счёт пробуксовывания ремня в шкивах;
- устойчивая передача крутящего момента при значительном расстоянии между шкивами коленвала и генератора;
- простота конструкции;
- плавная и бесшумная работа;
- не требуется никаких видов смазки;
- небольшая стоимость в сочетании с большим сроком службы.
Недостатки
- концы валов со шкивами и опорные подшипники находятся под воздействием приличных сил, возникающих при сильном натяжении;
- при возникновении больших нагрузок наблюдается сильный износ боковых поверхностей благодаря проскальзыванию;
- срок службы зависит от правильного натяжения;
- механизм не может нормально работать при попадании на него масла, поэтому требуется защита от любых видов смазки.
Конструкция и материал генераторного ремня
Клиновой ремень состоит из 5 слоёв
Продукт должен обладать следующими характеристиками:
- большой прочностью при значительных колебаниях нагрузки;
- хорошей износостойкостью;
- максимальным коэффициентом сцепления с рабочими поверхностями шкивов;
- быть гибким, но жёстким.
Поликлиновый ремень состоит из следующих слоёв
Привод генератора делается в виде бесконечного плоского ремня, на внутренней поверхности которого имеются продольные рёбра клиновидной формы. Такая конструкция позволяет объединять эластичность плоского и повышенную силу сцепления клинового ремня. Основа — кордовый армированный слой шнуров из синтетики, покрытых прорезиненой тканью из высокопрочного каучука. Такая конструкция практически не подвержена растяжению.
Когда менять ремень генератора
Современные технологии позволяют изготавливать генераторный ремень настолько прочным, что он способен безотказно работать длительное время — несколько десятков тысяч пробега. Многие производители устанавливают норматив для обязательной замены ремня генератора в 80–100 тысяч километров. Но контроль за состоянием этого важного элемента привода генератора должен быть.
Обычная практика: визуальный осмотр на предмет выявления трещин и разлохмачивания краёв при появлении устойчивого свиста. К преждевременному повреждению приводят заусенцы и несоосность на шкивах, а также неправильное натяжение. Об обрыве просигнализируют две контрольные лампочки. Первая — об отсутствии зарядки аккумулятора.
Вторая — о резком повышении температуры охлаждающей жидкости (к примеру, на классике от одного расходника работают водяной насос и генератор).
Что делать, если он порвался
Порванный ремень генератора
Если ремень порвётся в дороге, а запасного нет — ситуация сложится довольно серьёзная. Особенно сложно ночью. Двигаться можно только на буксире при заглушённом двигателе, что очень опасно. Если днём, то небольшое расстояние можно проехать на аккумуляторе, отключив все ненужные источники потребления тока: свет, магнитолу, печку, навигатор и другие устройства. В безвыходной ситуации можно попробовать использовать подручные средства:
- разрезать порванный вдоль пополам, сложить половинки друг с другом и сделать круг нужной длины, обмотать обе половины крепкой бечёвкой;
- поясной ремень, концы которого скрепить проволокой;
- женские колготки, концы завязать тугим узлом;
- прочная верёвка, концы обмотать крепкой бечёвкой;
- жгут из автомобильной камеры, концы обмотать шпагатом или проволокой.
Как правильно подобрать нужный
Если ремень начал разрушаться от длительной эксплуатации или сильного износа — его нужно немедленно менять. Главный критерий — длина, которую можно узнать из каталога, зная каталожный номер детали этой марки автомобиля и его комплектацию. К примеру, длина для марки ВАЗ 2110–2112 у разных моделей различна:
- для 8 и 16 клапанных двигателей, в том числе и у Приоры, с минимальной комплектацией — длина равняется 742 мм;
- для 16 клапанного двигателя с гидроусилителем — 1115 мм;
- для моделей, оснащённых кондиционером — 1125 мм.
Маркировка наносится на внешнюю сторону ремня
О длине можно узнать из маркировки, которая наносится на внешнюю поверхность. Рекомендуется покупать оригинальный продукт того производителя, чьими изделиями комплектуется автомобиль на сборочном конвейере.
Производители поликлиновых ремней генератора
Поликлиновый ремень генератора GATES
Американская Фирма GATES и её продукция наиболее известны среди всех производителей поликлиновых ремней. Запчасти GATES поставляются на сборочные конвейеры легковых и грузовых автомобилей Италии, Франции, Германии, Швеции, Японии, Кореи, США и других стран. Её ремни качественные, долговечные, но достаточно дорогие. Этот бренд наиболее часто подделывают недобросовестные производители низкокачественных расходников.
Немецкая фирма Continental также хорошо известна качеством своей продукции.
Немецкая фирма Bosch имеет в мире отличную репутацию на многие товары, в том числе на поликлиновые ремни.
Американская компания DAYCO занимает на рынке ремней 2 место и поставляет свои изделия на сборочные конвейеры автомобильных концернов Италии, Франции, Германии и других стран. Оригинальная продукция DAYCO пользуется доверием потребителей не только среди автомобилистов европейских стран, но и в США, Азии, Африке.
ПАО «БалаковоРезиноТехника» — российский производитель оригинальной резинотехнической продукции для конвейеров ВАЗа, ГАЗа и КамАЗа. Её продукты для генераторов охотно покупают владельцы моделей LADA, Волга, Газель и других отечественных марок.
Замена ремня генератора своими руками
Опытный водитель всегда возит запасную запчасть нужного размера и типа. Поменять его несложно, если в наличии есть необходимый инструмент и минимальные слесарные навыки.
: Замена ремня и ролика на Рено Меган 2
Порядок действий (замена производится на неработающем двигателе и снятой клемме аккумулятора) следующий :
- обеспечить доступ к ремню, для чего может потребоваться снять переднее колесо, брызговик двигателя, а у некоторых марок — защиту картера;у инжекторного двигателя нужно обязательно снять датчик положения коленвала;
- ослабить натяжение ремня, для чего ослабить болт (или гайку) натяжного ролика или самого генератора;
- зафиксировать в памяти схему расположения ремня, если он приводит в работу одновременно несколько устройств;
- снимать старый ремень нужно с самого верхнего шкива, затем сравнить его с новым — они должны быть идентичны (никакого расхождения в профиле и длине быть не должно);
- выяснить причину повреждения ремня и устранить её;
- ставить новый ремень на место нужно начинать со шкива коленвала, затем набрасываем его на генератор и в последнюю очередь на водяной насос; потом нужно отрегулировать степень натяжения (при надавливании пальцем с силою 10 кг, провис не должен превышать 10 мм);
- поставить на место клемму аккумулятора, завести двигатель и включить фары, печку, кондиционер и другие мощные потребители тока (не должно быть свиста, стуков, шумов; фары должно светить ровно на любых оборотах);
- поставить на место детали, которые были сняты вначале.
Схема натяжения клинового ремня генератора
Схема натяжения поликлинового ремня генератора
Признаки неправильной замены
Если ремень перетянут, то на подшипники вала генератора возрастёт нагрузка, и она начнёт тормозить вал. Усилие для вращения генератора возрастёт, нагрузка на коленчатый вал станет больше, расход топлива увеличится.
Если он натянут не полностью — он начнёт проскальзывать и генератор станет вращаться с меньшими оборотами. При большой нагрузке запчасть от проскальзывания начинает свистеть. Избавиться от свиста просто — нужно всего лишь натянуть ремень.
Если он вращается на сместившихся или искривлённых шкивах, то возникает вибрация из-за биения шкива. Её также могут вызвать неисправные подшипники в натяжном ролике или генераторе. Вибрировать может и некачественный дешёвый ремень, когда он начнёт прилипать к поверхности шкива. Если вибрацию не устранить, расходник очень быстро порвётся.
: Шум на холодную и вибрация ремня
Самостоятельная замена ремня генератора дело несложное, посильное даже начинающему автолюбителю. Если сделать всё своевременно, не торопясь, аккуратно — вредных последствий для автомобиля быть не должно.
Замена ремня генератора на Приоре с кондиционером ВИДЕО .
Проверка и замена агрегатных ремней двигателя
Кипяченый Камаз Еврик, первое поднятие головок после заводской сборки!Ч1.
Ролик направляющий ремня генератора в сб.
Замена ремня генератора и ролика натяжителя
КАМАЗ 6520 евро 4
Натяжка ремня помпы и про систему охлаждения трактора Т-150К (ЯМЗ-236)
Мой вк vk , Инстаграм , Перископ
Comments
Надо снять с ролика кышку подшипника и помазать пдшипник дольше походит
Николай,от вас не ожидал,какой пробег у вас по моточасам обслуживать нужно,как не вам это знать)))
Беги с механников
Прикольно,вроде всё это прошёл,а всё равно залипательное видео
Не ГРМ, а навесной.
Тому кто это придумал ГВОЗДЬ надо в голову забить.
длина ремня всегда указывается на самом ремне в маркировке
Привет Колян! Частенько смотрю твои видео. работа механиком хуже нет наверно особенно если водители *взлёт-посадка* )) , интересно про НЕКСТ, он не выдавал вам ещё сюрпризов? Обороты 1800 или вовсе заглохнет на ходу!? Меня начал доставать этим уже ( что ему не хватает. На этот вопрос получил классный ответ в сервисе : Ты не первый, езди! ))) Встанешь, выкл всё, покуришь и дальше . и так по 5-6 раз подряд, работает потом, новый день и снова выкидон этот ))))
Привод вентилятора (viscous)
Во время чистки и технического обслуживания двигателя и радиатора будьте осторожны, чтобы не повредить привод вентилятора (viscous).
НЕ используйте струю водяного пара или струи высокого давления для чистки привода.
НЕ ограничивайте вращение лопастей вентилятора во время работы двигателя.
НЕ удаляйте биметаллическую спираль (1), имеющуюся на передней стороне привода. Проверьте вентилятор и привод на наличие внешнего повреждения и неустойчивую работу. Обратитесь к вашему дилеру, если потребуется обслуживание.
Очистите сиденье оператора
Перед удалением пятен используйте пылесос, чтобы удалить свободно лежащий на поверхности сор.
Определите тип и давность имеющихся пятен. Некоторые пятна могут быть удалены водой или мыльным раствором.
ПРЕДУПРЕЖДЕНИЕ: Никогда не используйте Уайт-спирит, нафту (бензин-растворитель) или любой другой летучий материал для любых целей чистки. Эти материалы могут быть токсичными и/или воспламеняющимися.
ЗАМЕЧАНИЕ: Не увлажняйте материал и не чистите его жесткой щеткой. Чистите только смоченным куском материи. После чистки материала немедленно высушите его сухой материей.
Проверка и техническое обслуживание ремня безопасности (если обеспечивается)
ПРЕДУПРЕЖДЕНИЕ: Надёжно закрепите ваш ремень безопасности. Для вашей защиты ваш трактор оборудован кабиной или рамой ROPS. Ремень безопасности может помочь вам обеспечить свою безопасность, если он используется и поддерживается в исправном состоянии. Никогда не надевайте ремень безопасности, чтобы он располагался свободно или провисал и не был натянут в системе крепления ремня. Никогда не надевайте ремень в перекрученном состоянии или в состоянии, когда он защемляется между конструкционными элементами сиденья.
• Держите острые края и предметы, которые могут вызвать повреждение, подальше от ремня.
• Время от времени проверяйте ремень, хомуты и монтажные болты на возможное повреждение.
• Заменяйте все части, которые износились или имеют повреждение.
• Замените ремень, который имеет порезы, которые могут ослабить ремень.
• Проверьте, что болты затянуты на кронштейне сиденья.
• Держите ремень безопасности чистым и сухим.
• Чистите ремень только мыльным раствором и теплой водой.
• Не используйте отбеливание или краситель для ремня, так как это может ослабить ремень.
Как заменить и натянуть ремни привода генератора и водяного насоса автомобиля Камаз
Регулировка натяжения ремней привода генератора и водяного насоса двигателей ЯМЗ-236М2, ЯМЗ-238М2
Потребуются инструменты и приспособления: ключ 13 и на 17, монтажная лопатка и приспособление для проверки натяжения приводных ремней, накидной ключ на 17
Предохранять ремни от попадания масла и топлива, контролировать их натяжение и, если необходимо, регулировать его.
Особенно тщательно проверять натяжение ремней в первые 50 часов работы двигателя, так как в это время происходит их наибольшая вытяжка.
Натяжение ремней должно быть всегда нормальным, так как излишнее и недостаточное натяжение к преждевременному выходу из строя.
Если ремни прогибаются больше или меньше указанного, отрегулировать их натяжение. Проверку натяжения ремней рекомендуется производить с помощью устройства типа КИ-8920.
Натяжение ремня водяного насоса регулировать прокладками.
Для натяжения ремня отвернуть гайки крепления боковины шкива и снять одну-две регулировочные прокладки (рис. 4). Прокладки поставить на наружную сторону боковины и последовательно, в несколько приемов, завернуть гайки, проворачивая шкив после подтяжки каждой гайки.
Затем проверить правильность натяжения ремня.
При замене старого ремня новым все прокладки поставить между ступицей и съемной боковиной шкива и отрегулировать натяжение ремня, как указано выше.
Натяжение ремня компрессора регулировать натяжным устройством.
Перед регулировкой отвернуть контргайку на один оборот, гайку крепления оси шкива натяжного устройства (рис. 5) на половину оборота,
гайку болта-натяжителя (рис. 6) на два оборота.
Вращая болт-натяжитель (рис. 7), отрегулировать натяжение ремня.
После регулировки затянуть гайку и контргайку крепления оси моментом 120-150 Нм (12-15 кгс-м) и гайку болта-натяжителя моментом 10-20 Нм (1-2 кгс-м).
При большем моменте затяжки будет нарушена регулировка из-за перемещения оси шкива.
Натяжение ремней генератора регулировать перемещением генератора относительно оси его крепления.
Перед регулировкой ослабить затяжку болтов крепления генератора, гайку крепления планки генератора и болт крепления генератора к планке.
После регулировки надежно закрепить генератор.
При увеличенной вытяжке или обрыве хотя бы одного из ремней привода генератора заменить комплектом оба ремня для обеспечения равномерной нагрузки на них.
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.11-240, -740.13-260, -740.14-300
Снятие ремней
С помощью ключа на 17 и накидного ключа на 17, ослабляем гайки крепления передней и задней опор генератора
Ослабляем болт 1 (рис.) крепления планки и болт 2 крепления планки к генератору
Повернув генератор вниз, снимаем ремни со шкивов 3, 5 и 6
Установка ремней
Устанавливаем ремни в ручьи шкивов 3, 5 и 6
Перемещая генератор вверх, с помощью монтажной лопатки, затягиваем болты 1, 2 крепления планки генератора
Правильно натянутый ремень, при нажатии на середину наибольшей ветви с усилием 39,2 Н (4 кгс), должен иметь прогиб 15-22 мм
Затягиваем гайки крепления передней и задней опор генератора.
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.30-260 (740.30-3902001РЭ)
Регулировка натяжения поликлинового ремня для двигателей с расположением вентилятора выше оси коленчатого вала показано на рисунке 9
Натяжение ремня привода гидромуфты 11 регулируется перемещением натяжного ролика 6
Натяжение ремня 10 привода генератора и водяного насоса выполняется следующим образом:
После регулировки проверяем натяжение:
При приложении усилия F = (44,1±5)Н ((4,5±0,5)кгс) на середину ветви АБ ремня величина прогиба L должна быть 6-10 мм (рисунок 9)
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.30-260 автобусной комплектации
Регулировка проводится с помощью изменения положения генератора 1 (рис. 10) в следующей последовательности:
После регулировки проверяем натяжение:
Регулировка и натяжение ремней приводов генератора и водяного насоса двигателей КАМАЗ-740.50-360, -740.51-320
Регулировка натяжения поликлинового ремня 2 (рисунок 11) привода генератора и водяного насоса для двигателей с расположением вентилятора по оси коленчатого вала выполняем следующим образом:
После регулировки проверяем натяжение:
Замена ремня генератора: схема установки, как натянуть, как часто менять и прочее
Для снабжения электрических систем автомобиля энергией в каждом автомобиле имеется два источника питания — аккумулятор постоянного тока и трехфазный генератор переменного тока, оснащённого мощным выпрямительным мостом. Но чтобы последний начал выдавать ток, его нужно заставить крутиться. Делается это при заведённом двигателе с помощью коленчатого вала и ремня. Нередко последний требует замены.
Ремённая передача: достоинства и недостатки
Ремённый привод генератора относится к передачам, которые называются гибкой связью. Привод включает два шкива — ведущий крепится на конце коленчатого вала, ведомый насаживается на вал генератора, а также наброшенного на них ремня. Передача вращающего момента осуществляется за счёт сил трения.
Типы ремней генератора
Так как различные марки легковых автомобилей имеют разные по типу двигатели, то и ремни генератора в них используются трёх типов:
- клиновые (в сечении имеют форму трапеции, способны вести передачу значительных усилий, выдерживают большие перегрузки);
- поликлиновые (широкие, с продольными бороздами, обладают обратной гибкостью и используются для передачи вращения к нескольким устройствам);
- зубчатые (на внутренней стороне имеют поперечные канавки и наделены способностью точно соблюдать передаточное число).
Отдельный ремённый привод мощного 3–фазного генератора современного легкового автомобиля — это поликлиновый ремень, состоящий из множества продольных клиновидных зубцов, расположенных на внутренней стороне плоской бесконечной основы. Главное условие устойчивой работы генераторного ремня — это обязательное наличие натяжного устройства. В качестве его выступает натяжной ролик или сам генератор.
Поликлиновая ремённая передача имеет как преимущества, так и недостатки.
Достоинства
- маленький вес и небольшая толщина позволяют использовать ремень в приводах двигателей с высоким числом оборотов;
- повышенная обратная гибкость позволяет одновременно передавать вращение на гидроусилитель, водяной насос, генератор, компрессор кондиционера;
- обладает повышенной сопротивляемостью к образованию трещин;
- защищает генератор от ударных и пиковых нагрузок во время пуска и остановки двигателя;
- защищает генератор от перегрузки, за счёт пробуксовывания ремня в шкивах;
- устойчивая передача крутящего момента при значительном расстоянии между шкивами коленвала и генератора;
- простота конструкции;
- плавная и бесшумная работа;
- не требуется никаких видов смазки;
- небольшая стоимость в сочетании с большим сроком службы.
Недостатки
- концы валов со шкивами и опорные подшипники находятся под воздействием приличных сил, возникающих при сильном натяжении;
- при возникновении больших нагрузок наблюдается сильный износ боковых поверхностей благодаря проскальзыванию;
- срок службы зависит от правильного натяжения;
- механизм не может нормально работать при попадании на него масла, поэтому требуется защита от любых видов смазки.
Конструкция и материал генераторного ремня
Клиновой ремень состоит из 5 слоёв
Продукт должен обладать следующими характеристиками:
- большой прочностью при значительных колебаниях нагрузки;
- хорошей износостойкостью;
- максимальным коэффициентом сцепления с рабочими поверхностями шкивов;
- быть гибким, но жёстким.
Поликлиновый ремень состоит из следующих слоёв
Привод генератора делается в виде бесконечного плоского ремня, на внутренней поверхности которого имеются продольные рёбра клиновидной формы. Такая конструкция позволяет объединять эластичность плоского и повышенную силу сцепления клинового ремня. Основа — кордовый армированный слой шнуров из синтетики, покрытых прорезиненой тканью из высокопрочного каучука. Такая конструкция практически не подвержена растяжению.
Когда менять ремень генератора
Современные технологии позволяют изготавливать генераторный ремень настолько прочным, что он способен безотказно работать длительное время — несколько десятков тысяч пробега. Многие производители устанавливают норматив для обязательной замены ремня генератора в 80–100 тысяч километров. Но контроль за состоянием этого важного элемента привода генератора должен быть.
Обычная практика: визуальный осмотр на предмет выявления трещин и разлохмачивания краёв при появлении устойчивого свиста. К преждевременному повреждению приводят заусенцы и несоосность на шкивах, а также неправильное натяжение. Об обрыве просигнализируют две контрольные лампочки. Первая — об отсутствии зарядки аккумулятора.
Вторая — о резком повышении температуры охлаждающей жидкости (к примеру, на классике от одного расходника работают водяной насос и генератор).
Что делать, если он порвался
Порванный ремень генератора
Если ремень порвётся в дороге, а запасного нет — ситуация сложится довольно серьёзная. Особенно сложно ночью. Двигаться можно только на буксире при заглушённом двигателе, что очень опасно. Если днём, то небольшое расстояние можно проехать на аккумуляторе, отключив все ненужные источники потребления тока: свет, магнитолу, печку, навигатор и другие устройства. В безвыходной ситуации можно попробовать использовать подручные средства:
- разрезать порванный вдоль пополам, сложить половинки друг с другом и сделать круг нужной длины, обмотать обе половины крепкой бечёвкой;
- поясной ремень, концы которого скрепить проволокой;
- женские колготки, концы завязать тугим узлом;
- прочная верёвка, концы обмотать крепкой бечёвкой;
- жгут из автомобильной камеры, концы обмотать шпагатом или проволокой.
Как правильно подобрать нужный
Если ремень начал разрушаться от длительной эксплуатации или сильного износа — его нужно немедленно менять. Главный критерий — длина, которую можно узнать из каталога, зная каталожный номер детали этой марки автомобиля и его комплектацию. К примеру, длина для марки ВАЗ 2110–2112 у разных моделей различна:
- для 8 и 16 клапанных двигателей, в том числе и у Приоры, с минимальной комплектацией — длина равняется 742 мм;
- для 16 клапанного двигателя с гидроусилителем — 1115 мм;
- для моделей, оснащённых кондиционером — 1125 мм.
Маркировка наносится на внешнюю сторону ремня
О длине можно узнать из маркировки, которая наносится на внешнюю поверхность. Рекомендуется покупать оригинальный продукт того производителя, чьими изделиями комплектуется автомобиль на сборочном конвейере.
Производители поликлиновых ремней генератора
Поликлиновый ремень генератора GATES
Американская Фирма GATES и её продукция наиболее известны среди всех производителей поликлиновых ремней. Запчасти GATES поставляются на сборочные конвейеры легковых и грузовых автомобилей Италии, Франции, Германии, Швеции, Японии, Кореи, США и других стран. Её ремни качественные, долговечные, но достаточно дорогие. Этот бренд наиболее часто подделывают недобросовестные производители низкокачественных расходников.
Немецкая фирма Continental также хорошо известна качеством своей продукции.
Немецкая фирма Bosch имеет в мире отличную репутацию на многие товары, в том числе на поликлиновые ремни.
Американская компания DAYCO занимает на рынке ремней 2 место и поставляет свои изделия на сборочные конвейеры автомобильных концернов Италии, Франции, Германии и других стран. Оригинальная продукция DAYCO пользуется доверием потребителей не только среди автомобилистов европейских стран, но и в США, Азии, Африке.
ПАО «БалаковоРезиноТехника» — российский производитель оригинальной резинотехнической продукции для конвейеров ВАЗа, ГАЗа и КамАЗа. Её продукты для генераторов охотно покупают владельцы моделей LADA, Волга, Газель и других отечественных марок.
Замена ремня генератора своими руками
Опытный водитель всегда возит запасную запчасть нужного размера и типа. Поменять его несложно, если в наличии есть необходимый инструмент и минимальные слесарные навыки.
: Замена ремня и ролика на Рено Меган 2
Порядок действий (замена производится на неработающем двигателе и снятой клемме аккумулятора) следующий :
- обеспечить доступ к ремню, для чего может потребоваться снять переднее колесо, брызговик двигателя, а у некоторых марок — защиту картера;у инжекторного двигателя нужно обязательно снять датчик положения коленвала;
- ослабить натяжение ремня, для чего ослабить болт (или гайку) натяжного ролика или самого генератора;
- зафиксировать в памяти схему расположения ремня, если он приводит в работу одновременно несколько устройств;
- снимать старый ремень нужно с самого верхнего шкива, затем сравнить его с новым — они должны быть идентичны (никакого расхождения в профиле и длине быть не должно);
- выяснить причину повреждения ремня и устранить её;
- ставить новый ремень на место нужно начинать со шкива коленвала, затем набрасываем его на генератор и в последнюю очередь на водяной насос; потом нужно отрегулировать степень натяжения (при надавливании пальцем с силою 10 кг, провис не должен превышать 10 мм);
- поставить на место клемму аккумулятора, завести двигатель и включить фары, печку, кондиционер и другие мощные потребители тока (не должно быть свиста, стуков, шумов; фары должно светить ровно на любых оборотах);
- поставить на место детали, которые были сняты вначале.
Схема натяжения клинового ремня генератора
Схема натяжения поликлинового ремня генератора
Признаки неправильной замены
Если ремень перетянут, то на подшипники вала генератора возрастёт нагрузка, и она начнёт тормозить вал. Усилие для вращения генератора возрастёт, нагрузка на коленчатый вал станет больше, расход топлива увеличится.
Если он натянут не полностью — он начнёт проскальзывать и генератор станет вращаться с меньшими оборотами. При большой нагрузке запчасть от проскальзывания начинает свистеть. Избавиться от свиста просто — нужно всего лишь натянуть ремень.
Если он вращается на сместившихся или искривлённых шкивах, то возникает вибрация из-за биения шкива. Её также могут вызвать неисправные подшипники в натяжном ролике или генераторе. Вибрировать может и некачественный дешёвый ремень, когда он начнёт прилипать к поверхности шкива. Если вибрацию не устранить, расходник очень быстро порвётся.
: Шум на холодную и вибрация ремня
Самостоятельная замена ремня генератора дело несложное, посильное даже начинающему автолюбителю. Если сделать всё своевременно, не торопясь, аккуратно — вредных последствий для автомобиля быть не должно.
Желаете заполучить Ремень генератора КАМАЗ 6520? Отправьте ваш запрос. Достоинства Снабкам: Гражданин, трудоустроившийся в нашу фирму, может полагаться на резкий служебный рост. Любой заинтересованный вкладчик имеет возможность проанализировать финансовую статотчетность фирмы. Бухгалтерская прозрачность один из важных приоритетов в нашей работе. Сотрудникам выделяется корпоративная одежда, ботинки и соответствующий инструмент. Ребятишкам персонала организации раздают вкусные гостинцы на день рождения. Клиент имеет возможность просматривать следование заказа посредством ноутбука. При передвижении груза заказчику присылаются надлежащие информация на смартфон
Рисунок Ремень генератора КАМАЗ 6520
Артикул фото: remen-generatora-kamaz-6520
Цена на Ремень генератора КАМАЗ 6520 и аналоги:
Доставка Ремень генератора КАМАЗ 6520 по всей России
Организуем отправку Ремень генератора КАМАЗ 6520 автотранспортными компаниями в любой город России: Новый Уренгой Петропавловск Рыбинск Псков Махачкала Ноябрьск Великий Новгород Стерлитамак Иваново Брест Тольятти Астрахань Архангельск Гродно Нижний Тагил Усинск Нефтекамск Нальчик Подольск Балаково Первоуральск Кокшетау. Севастополь Коломна Чита Армавир Муром Чехов Павлодар Пятигорск Сызрань Усть-Каменогорск Кызыл Калининград Сочи. Улан-Удэ Новочебоксарск Алдан Магадан Волжский Якутск Новокузнецк Кострома Караганда Березники Мирный Братск Красногорск Симферополь Петрозаводск Благовещенск Сыктывкар Бийск Воркута Нижневартовск Гомель Череповец Волжск. Ачинск Нефтеюганск Тверь. Ханты-Мансийск Хабаровск Каменск-Уральский Ногинск Владивосток Батайск Балашиха Курган Владикавказ Усть-Кут Аксай Троицк Гагарин. Энгельс. Таганрог Бузулук Мурманск Костанай Смоленск Абакан Дмитров Златоуст Атырау и т.д.
Рекомедуем: Спойлер кабины (высокий со спалкой) 65116 Автодизайн цена: 17571,54 р.; Кольца поршневые Евро-0 (КМК) 1000106.740 стоимость: 3049,5 р.; Фитинг переходник (пр 10-08 мм) (БелАвтоКомплект) БАК.90181 прайс: 16,91 р.; Резинка щетки дворника ст/обр. цена: 8,56 р.; Барабан тормозной ЕВРО (ПРАМО) 3501070-53205 стоимость: 5259,05 р.; МД Пробка магнитная М30х1.5 41-001-7647 прайс: 578,87 р.; Стартер Евро-2 (Искра) 4554 цена: 9766,96 р.; Подушка опоры задней двигателя 051 (БРТ г. Балаково) 1001051-5320 цена: 333,84 р.; Гайка крепления шпильки прицепа (г. Ставрополь) А3104 цена: 53,5 р.; Гильза (ОАО КАМАЗ) ЕВРО-2 (К000919002) 1002021.740.51 цена: 1628,54 р.
Гарантия на Ремень генератора КАМАЗ 6520
Гарантия на товар Ремень генератора КАМАЗ 6520 соотвествует 6-12 месяцев с даты продажи.
Читайте также:
