Как снять тросик спидометра рено 19

Обновлено: 09.01.2025

У некоторых автомобилей испортится также привод тросика в коробке передач. Снятие тросика спидометра Снимите комбинированный прибор.

Отсоедините тросик спидометра от комбинированного прибора и вытащите его из коробки передач, сжав его предохранительные зажимы. Отсоедините штырьковое соединение спидометра. Вытащите тросик спидометра с резиновым наконечником из передней стенки.

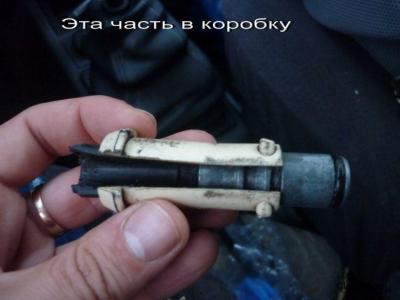

Как извлеч тросик спидометра из коробки передач Рено 19?

При монтаже вставьте тросик без изломов и изгибов в переднюю стенку и обратите внимание на правильное положение резинового наконечника. Общие сведения 1. Двигатели и их устройство 2.

Турбонаддув 3. Система выхлопа 4.

Система охлаждения 5. Система питания 6. Система впрыска 7.

Тросик спидометра RENAULT 19

Сцепление 8. Привод коробка передач и главная передача 9.

Подвеска и рулевое управление Тормозная система Колеса и шины Электрика и электроника Электрические схемы Система зажигания Освещение Приборы и устройства Отопление и вентиляция Элементы кузова и салона Диагностика двигателя Технические данные Автомобили, рено 19 тросик спидометра до г.

Автомобили, выпущенные после г. Это устройство измеряет скорость вращения главной передачи трансмиссии и преобразует информацию в электрический сигнал, рено 19 тросик спидометра затем в модуль спидометра на приборном щитке.

Снимите проходящий над приборным щитком воздушный рукав см. Главу Системы охлаждения, отопления.

18.11 Замена тросика привода спидометра

Отсоедините приводной тросик от задней части модуля спидометра. Высвободите тросик из зажимов, крепящих его к внутренней части передней панели "торпедо"затем протяните свободный конец тросика сквозь переборку в двигательный отсек, запоминая способ его прокладки.

Не применяйте при этом чрезмерную силу, так как это может привести к повреждению резиновой уплотнительной прокладки, установленной в переборке.

Там где тросик спидометра входит в кожух дифференциала на коробке передач, отдайте гайку с накаткой.

Спидометром называют прибор, показывающий скорость движения автомобиля на данный момент времени. Независимо от устройства его внешний вид выражен в виде стрелочного индикатора, хотя есть машины, где скоростной режим отражается цифрами на жидкокристаллическом экране. Неисправности этого прибора могут проявляться по-разному. Их объединяет одно, что передвигаться на таком транспорте нельзя. Доехать можно только до гаража или ближайшей СТО, чтобы выяснить, почему не работает спидометр.

Устройство

Чтобы знать, как починить спидометр, нужно понимать его устройство. На сегодняшний день у автомобилей давних лет прибор механический, а в новых моделях это уже бесконтактный электронный измеритель.

Механический

Механические или аналоговые спидометры работают за счёт вращения гибкого вала (тросика). Трос нижней частью прикреплён к шестерне вторичного вала коробки переключения передач (КПП). Вверху гибкий вал входит в панель приборов и жёстко соединён с магнитным диском, который соосно вращается относительно металлической пластины. Под воздействием переменного магнитного потока пластина поворачивается на определённый угол вместе со стрелкой. Чем быстрей будет вращаться тросик, тем больше будет отклоняться стрелка по шкале, отмечая скорость движения автомобиля.

Неисправности аналогового спидометра и их устранение

Поломку прибора водитель заметит сразу. Стрелка спидометра не реагирует на изменение скорости движения, а зависает или не опускается на ноль при полной остановке автомобиля. Причины, вследствие которых перестал работать спидометр, могут быть разного характера.

У аналоговых приборов чаще всего выходят из строя их механические части. Чтобы узнать, почему не работает спидометр, нужно извлечь блок приборов из торпеды автомобиля. Поступают следующим образом:

1. У разных машин крепления устроены по-разному. Клипсы нужно найти по периметру блока и отжать какой-либо неметаллической пластинкой.
2. С тыльной стороны панели снимают контактные разъёмы.
3. Отвинчивают гайку крепления тросика.
4. Если гибкий вал лопнул, то его часть можно легко извлечь из кожуха. Тросик меняют на новый.
5. Далее проверяют цельность деталей и узлы соединений.
6. По возможности повреждённые части меняют на новые детали.
7. Собирают скоростемер и устанавливают панель приборов в обратном порядке.
8. Если после сборки опять не работает механический спидометр, то отремонтировать его смогут только специалисты на СТО.

Электронный

В электронном спидометре измерение скорости производится бесконтактным способом. Существуют несколько вариантов действия приборов, использующих оптоэлектронный принцип, но самые распространённые скоростемеры — это измерители, построенные на эффекте Холла. Поэтому внимание большей частью уделяется именно последним приборам. В датчике скорости тросик, соединённый с ведомым валом КПП, вращает магнитный диск с вырезом или выступом (точка отсчёта). Магнит в зависимости от скорости вращения меняет интенсивность магнитного потока, что влияет на сопротивление металлического датчика под напряжением. Импульсы поступают в электронную схему спидометра, которая задаёт угол отклонения стрелки на циферблате панели приборов.

Неисправности электронного спидометра и их устранение

У электронного измерителя скорости поломки проявляются практически также, как и у механических аналогов с дополнительными нюансами. Прибор не показывает скорость, соответствующую действительности. В ином случае стрелка замирает и не опускается до нуля. Бывает, что на панели показано скачкообразное движение индикатора.

Прежде чем начать заниматься разборкой панели приборов при полном отказе скоростемера, нужно проверить целостность предохранителей, находящихся в отдельном блоке. Иногда, ремонт заканчивается банальной заменой предохранителя.

В любом случае не мешало бы знать, как проверить работоспособность электронного скоростемера. Неисправности спидометра в основном связаны с датчиком скорости (ДС). Если стрелка опустилась вниз или замерла без движения, то в первую очередь проверяют это устройство. Чтобы сделать диагностику, нужно прибор снять с машины. Для этого поступают следующим образом:

• автомобиль загоняют на яму;
• снизу находят ДС. На большинстве автомобилей датчики устанавливают в корпусе КПП;
• размыкают коннектор с трёхжильным проводом;
• накидным ключом отвинчивают крепёжный болт;
• датчик вынимают из гнезда;
• на ответной фишке находят три контакта, один крайний — «масса», другой — плюс (12 В). Средний контакт источник сигнала, соединённый проводом с ЭБУ;
• мультиметром проверяют напряжение на одной из крайних клемм. Если ток отсутствует, то проверяют целостность подводящего провода и его подсоединение;
• на центральный контакт накладывают проводом с напряжением 12 В. Если при этом стрелка начинает двигаться, то это означает поломку датчика скорости;
• убедившись в негодности ДС, производят его замену.

Если датчик скорости оказался исправным, то все подозрения в поломке падают на электронный блок управления. В условиях гаража ремонтировать ЭБУ практически невозможно. Этот своеобразный компьютер — довольно сложное электронное устройство и дилетантам доступ к его содержимому «запрещён».

Признаком ответственности ЭБУ за поломку спидометра является загорание надписи «Check Engine». Самостоятельно выяснить конкретную причину расстройства «мозгового центра» может владелец автотранспорта, профессионально владеющий ноутбуком со специальным программным обеспечением. В противном случае лучше отказаться от попытки ремонтировать ЭБУ своими руками, а обратиться в СТО.

Заключение

При недостатке опыта есть два пути ремонта спидометра. Это обратиться за помощью к знакомому опытному автовладельцу или отогнать автомобиль на СТО. Второй вариант потребует дополнительных финансовых затрат, зато причину поломки быстро установят с помощью стационарного диагностического оборудования и вернут к жизни барахлящий прибор.

Снятие и установка привода спидометра Renault Megane

Снятие и установка привода спидометра

Привод спидометра расположен в правой части трансмиссии, чуть выше приводного вала. На некоторых поздних моделях, где тросик крепится к трансмиссии пластмассовым фиксатором вместо традиционной скобы, снять привод невозможно.

1. Отсоедините левый приводной вал от трансмиссии (обратитесь к Главе Приводные валы). Заметьте, что нет необходимости отделять приводной вал от ступицы, можно снять внутренний конец вала с пазов шестерни дифференциала, выводя сборку ступицы/вала наружу.

Не позволяйте валу повиснуть под собственным весом, это может привести к повреждению ШРУСов/их чехлов.

2. Снимите стопорное кольцо и упорную шайбу, затем извлеките левую боковую шестерню из дифференциала.

3. Поверните дифференциал так, чтобы ось сателлитов встала вертикально (обратитесь к сопроводительной иллюстрации).

4. Извлеките скобу и отделите датчик скорости автомобиля от стенки коробки передач (обратитесь к сопроводительной иллюстрации).

5. Используя удлиненные плоскогубцы, извлеките вал привода спидометра.
6. С помощью тех же плоскогубцев извлеките из дифференциала ведомую шестерню привода, стараясь не уронить ее.
7. Осмотрите шестерню на наличие повреждений и признаков износа. Замените ее, если необходимо. Если ведомая шестерня изношена или повреждена, осмотрите также ведущую шестерню в дифференциале. Для замены ведущей шестерни нужно разобрать трансмиссию. Эта работа должна быть поручена СТО Renault.

1. Используя удлиненные плоскогубцы, поместите ведомую шестерню в рабочее положение.

2. Установите вал привода, правильно ориентировав его относительно выемок на шестерне (обратитесь к сопроводительной иллюстрации).

3. Установите датчик скорости автомобиля и прикрепите его скобой.
4. Вставьте боковую шестерню дифференциала, затем установите упорную шайбу и стопорное кольцо.
5. Вставьте в трансмиссию левый приводной вал (обратитесь к Главе Приводные валы).

Видео про "Снятие и установка привода спидометра" для Renault Megane
