Автомобильный двигатель внутреннего сгорания УМЗ-417, устанавливаемый на УАЗ 469, комплектуется генератором постоянного тока Г250П2. Главная и единственная функция этого агрегата – преобразование механической энергии вращения коленчатого вала двигателя в электрическую энергию.

При движении транспортного средства все элементы электросети получают необходимое электричество только от работающего генератора. Это система зажигания, приборы освещения, коммутационное оборудование, бортовой компьютер, диагностическая система. От генератора также заряжается аккумуляторная батарея. Обычно для всех легковых автомобилей используются генераторы мощностью около 1 кВт.

Устройство генератора УАЗ 469

Генератор на УАЗ 469 представляет собой установку для выработки электрической энергии. Агрегат запускается при повороте ключа на старт в выключателе зажигания автомобиля. В режиме запущенного двигателя генератор вращается постоянно до самой остановки двигателя внутреннего сгорания.

Вокруг генераторного шкива имеются гнутые пластины, изготовленные в форме русской буквы «Г». Набор таких пластин составляет 12 штук. Это лопасти генератора, которые при вращении шкива нагнетают холодный воздух на корпус агрегата. Таким образом, осуществляется его охлаждение, поскольку при интенсивном вращении корпус сильно разогревается.

На автомобилях УАЗ 469 используется генератор Г250П2 переменного тока со встроенным выпрямительным блоком ВБГ-1 или ПБВ-4-45, работающий совместно с регулятором напряжения, 665.3701-01 или 161.3771, переменного тока со встроенными интегральными регуляторами напряжения.

1. Генератор
2. Регулятор напряжения
4. Разъем 4-х контактный
4а. Разъем (вид со стороны проводов)

Генератор Г250П2 представляет собой трехфазную синхронную электрическую машину переменного тока с электромагнитным возбуждением и встроенным кремниевым выпрямителем БПВ4-45. Генератор Г250П2 имеет не один, а два вывода «Ш». Подключение генератора УАЗ 469 осуществляется по схеме.

Конструкция генератора содержит следующие основные элементы: неподвижный статор, вращающийся ротор, крышку со стороны контактных колец, щеткодержатель, выпрямительный блок, крышку со стороны привода и шкив вентилятора.

Генератор Г250П2

Крышка подшипника
Втулка
Задний шарикоподшипник
Вывод "Ш"
Щеткодержатель
Щетки
Обмотка статора
Статор
Обмотка ротора
Ротор
Передняя крышка
Крыльчатка
Шкив
Шпонка
Втулка
Передний шарикоподшипник
Передняя крышка
Крышка подшипника
Втулка
Вал ротора
Контактные кольца
Выпрямительный блок
Задняя крышка

Технические характеристики генератора Г250П2

Направление вращения (со стороны привода) — правое;
Напряжение (номинальное), В — 14;
Номинальный ток, А — 28;
Максимальный ток, А — 40+-5;
Частота вращения вала генератора, при которой достигается напряжение на клеммах 12.5 Вольт при температуре окружающего воздуха и генератора 20 градусов, оборотов в минуту :
- при токе, равном нулю : 900;
- при токе нагрузки 28 А : 2100.
- в передней крышке : 180603-КС9;
- в задней крышке : 180502-КС9Ш.
Изготовителями и поставщиками генераторов Г250П2 для Ульяновского автомобильного завода являются предприятие АТЭ-1 г. Москва и объединение ПРАМО, город Ржев. Этими генераторами комплектуется бензиновый двигатель внутреннего сгорания УМЗ-417, устанавливаемый на автомобиль УАЗ 469.

Схема подключения генератора УАЗ 469

Электрическая схема подключения генератора Г250П2:
1. Тахометр
2. Электродвигатель
3. Генератор
4. Вольтметр
5. Амперметр
6. Выключатель
7. Реостат на 40 А
8. Вольтметр
9. Реостат на 5 А
10. Выключатель
11. Аккумуляторная батарея
Схема подключения генератора УАЗ 469 показана на рисунке вверху. Статор набран из отдельных пластин, соединенных в пакет, и имеет 36 пазов, в которых заложены трехфазные обмотки, соединенные в звезду. Ротор генератора состоит из обмотки возбуждения, намотанной на отдельную втулку.

К торцам втулки примыкают два клювообразных полюсных наконечника, образующих двенадцатиполюсную магнитную систему. Концы обмотки возбуждения припаяны к двум контактным кольцам. Втулка, полюсные наконечники и контактные кольца напрессованы на вал. В алюминиевой крышке со стороны контактных колец установлены выпрямительный блок и щеткодержатель.

Крышка со стороны привода также изготовлена из алюминия. В обеих крышках имеются вентиляционные окна и лапы для крепления на двигателе. Шкив и вентилятор устанавливаются на вал генератора на шпонке и закрепляются гайкой с пружинной шайбой. Схема подключения генератора УАЗ 469 старого образца приблизительно аналогичная нынешнему прибору. Схема сборки генератора Г250П2 изображена на рисунке внизу.
- Щетка
- Контактное кольцо
- Обмотка возбудителя
- Выпрямитель
- Теплоотвод
- Обмотка статора
Ремень генератора

Приводом от коленчатого вала двигателя на шкив генераторной установки служит гибкая ременная передача. Ремень стандартного размера, он вставляется в ручьи шкивов на валу двигателя и на самом генераторе. Натяжение ремня осуществляется регулировкой кронштейна генератора на двигателе.

Генератор Г250П2 крепится на кронштейне к блоку двигателя УМЗ-417 с правой стороны. Приводится во вращение с помощью клиновидного ремня от шкива коленчатого вала. На УАЗ обычно ставится ремень генератора УАЗ 469, размер которого 1 275 мм. Модель ремня 6 РK 1275. Аббревиатура означает: 6 ручейков, РК – поликлиновой, длина 1 275 миллиметров. Это размер ремня генератора УАЗ 469 двигатель 417.

Принцип действия генератора Г250П2

Принцип действия генератора Г250П2 основан на явлении магнитной индукции. При пуске двигателя на обмотку ротора от аккумуляторной батареи подается ток, создающий магнитное поле возбуждения. При вращении ротора это магнитное поле пересекает проводники обмоток статора, в результате чего в обмотках статора индуцируется переменная электродвижущая сила.

Поскольку обмотки сдвинуты друг относительно друга, то и их ЭДС также сдвинуты на 120 градусов. Таким образом, на выходе обмоток статора при вращении ротора появляется трехфазный переменный ток. Но все потребители в автомобиле работают на постоянном токе. Чтобы его получить, в генератор встроен выпрямительный блок БПВ4-45, который содержит шесть диодов Д104-20 или Д104-20Х.

Подключение генератора УАЗ 469

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275. Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.
1. Первым делом следует отключить подачу электричества.
2. Включить и прогреть бензогенератор.
3. Подключить агрегат к сети.
4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
5. Подключить электросеть.
Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться.

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей. При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий.

Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс.

Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода. Вот так подключается генератор уаз 469. Цена агрегата в Москве – около 5000 рублей, на российских рынках – 4000 рублей.

После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.

Купил съемник для подшипников и шкив снят.

Далее нарезаем провода, крепим клеммы, подсоединяем к РН.

Теперь, устанавливаем и подключаем новый генератор.

Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

Дело в том, что мой старый генератор схематично выглядел так:

Новый от бычка на 90 А выглядит немного иначе:

Генератор на 90 А от Бычка

Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.

Я пользовался вот такой схемой для подключения:

Схема для подключения генератора с двухконтактным выводом от щеток

Результат: напряжение, как и положено, - 14 В. Но, при включении фар падает до 13 В. Грешу на то, что:
1. Генератор Б/У.
2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение в зависимости от оборотов.
3. Холостые обороты Уаза маленькие по сравнению с другими авто.
4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, поэтому многие ставят ходовые огни и днём ездят без ближнего. Думаю, тоже так сделать.

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

— Генератор 90А БАТЭ — 1 шт. 4300р.
— Ремень генератора Клиновой 1225/10 200р.

Старый генератор перестал держать заряд, и я решил его отремонтировать и возить как запасной, а себе купить более мощнее на 90А и поднять сразу же повыше от уровня будущей воды, чтобы прожил он у меня чуточку дольше, чем тот который постоянно плавает в воде, да и зарядка чтобы была, когда в воде по колесо стоишь…
Нашел уголок у друга, купил ремень 1225/10, купил генератор БАТЭ на 90А и вперед! Сначала снял старый генератор, проблем не стояло передо мной, разве, что немного мешалась новая волговская бочка для шноркеля. Отметил и просверлил на уголке и примерил его к двигателю, вроде все идет по плану, потом просверлил еще два отверстия на другой стороне уголка для крепления гены и собираем все в кучу и ставим на место. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Пробуем на уголке пересверлить отверстия ниже на 1 см. и ничего это нам не дает - все равно задевает чуть-чуть. Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Взял кусок картона и ножницы и начал делать лекало для будущей детали, что-то там помял, погнул, и вот оно - произведение искусств. Обводим ее на металл, и я с болгаркой в руках приступаю к вырисовыванию из грубого и некрасивого куска металла к качественной и обработанной, чуть было не заводской, детали, хоть штамп ставь и на продажу! В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! :) Потом друг все это дело сваривает, делает ребро жесткости и дает мне обратно на высверливание четырех отверстий: 2 на двигатель, 2 на генератор. Уже через мин. 10 мы ставим все обратно и подсоединяем проводки. Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне - просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. Ну вот, все на месте, все подключено, первый запуск и все работает, отлично! водим хороводы вокруг авто 10 мин.

Авто не глохнет после поворота и вытаскивания ключа из замка зажигания! Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! А лампочку нужно было поставить в разрез красного проводе. Перекусил провод пополам и вставил туда обычную галогеновую маленькую лампочку — временно (потом хочу заменить на диод не на светодиод, а просто на диод — сам в этом не особо разбираюсь, но друг электрик сказал так будет лучше! Фото, к сожалению, в спешке не сделал с этой лампочкой, но я думаю все итак понятно. Когда поехал уже домой, увидел, что на панели приборов борт сеть показывает 12V в рабочем состоянии на холостых. Пишу, опять же, письмо другу-электрику. Он мне в ответ, что это из-за лампочки, и что если поставим диод, то будет все отлично.

Творите и создавайте!

Новый гена на месте, осталось помыть подкапотное пространство

Как было — старый гена на месте

зазор нормальный — полет нормальный!

вот этот провод резался пополам и внедряли в него обычную лампочку

12V это из за лампочки, мультиметров под капотом проверяли — показывал 13.7

Замена генератора УАЗ 3962

Решил заменить старый сорока Амперный генератор на более мощный. В магазине сразу подвернулся генератор БАТЭ 3282.3771 (90 Ампер) для двигателя УМЗ-421 под клиновый ремень. Ну раз на 421 подходит, думаю на 417 тоже подойдет.

У этого генератора регулятор напряжения уже встроен в щеточный узел самого генератора, а у меня был выносной поэтому старый регулятор напряжения открутил как лишнюю деталь и выкинул лишние провода. С установкой самого генератора проблем не возникло, так как он предназначен для уаза, а вот с проводами пришлось повозиться, так как при подключении в штатном режиме (Аккумулятор на B+, от замка зажигания на D) двигатель отказывается глохнуть (Хорошо хоть фильтр на карбюратор не успел надеть и заглушил как мотоблок, перекрыв подачу воздуха рукой). На уазбуке и вазовском форумах почитал про генераторы с самовозбуждением (у нас питается от бортсети) и попробовал зацепить через контрольную лампочку и шунт, как там было написано. Получил: поворачиваю ключ, загорается контролька, завожу двигатель, контролька гаснет, пытаюсь заглушить и вытаскиваю ключ, контролька загорается, а двигатель продолжает работать. Снова глушу как мотоблок и иду изучать просторы интернета дальше.
На просторах интернета случайно попалась какая та схема зажигания в которой я увидел, что управление на генератор идет через реле и я решил попробовать. Наконец то я достиг правильного результата. Итог: При включенными ближнем свете, противотуманными фарами, дворниками, двумя печками, доп. электропомпой и музыкой — зарядка аккумулятора в плюсе. Вот теперь уже можно думать и о люстре.
Выкладываю схему подключения генератора чтобы не наступали на мои грабли.

Генератор ЗиЛ 131 в УАЗ 469

Поскольку автомобиль уже почти восстановлен, начинаю попутную доработку (тюнинг).
Ещё летом было решено установить дополнительную печку, рацию с усилителем, музыку и ПТФки. И это только начало.
Сразу понял, что родной генератор будет работать на пределе своих возможностей даже с такими потребителями.
Решено было установить генератор на 90 А от 131 ЗиЛа. Купил генератор с рук, по "легенде" продавца он стоял на "консервированном" военном грузовике и когда машина пошла в разбор, на одометре был пробег 1000км. Ну, вероятно это правда. Износ щеток минимален, генератор не шибко грязный, осталась заводская окраска.
Установка не заняла много времени, единственное что, переточил шкив от родного генератора, удлинил натяжной "серп" и удлинил регулировочную канавку в заднем кронштейне генератора вчера поставил переточенный шкив меньшего диаметра и за это получил щедрый подарок от генератора: 17,5 вольт на холостом ходу!
Сначала подумал, что "+" не стабильный приходит на щетки, сегодня перепаял провода теперь генератор менее щедр, подарил всего 16 вольт на холостом ходу. Снял генератор снова, разобрал. Обнаружил выгоревший световой диод, ну думаю вот ОНО! Слетал в магазин за новым диодным мостом, установил, никаких изменений! Пошёл смотреть проводку и понял, где ошибся. Плюсовой провод от реле регулятора был отсоединен. Прикрутил провод на место и напряжение стабилизировалось в пределах 13.6- 13.8 В на ХХ. В общем, всю систему я установил так, что установить штатный генератор обратно можно всего лишь за 10-15 минут.

Выливаю содержимое ибо не употребляю такую гадость. Теперь имеется отличная алюминиевая банка.

Отрезаю нужный мне кусок

Заворачиваю в алюминий кусок термоленты оставшейся в запаснике.

Тепловой экран готов. Так, на всякий случай.

Ремень генератора установлен : 10Х1110.
Да и меня достал постоянно текущий левый бак. Поставил новый, усиленный.

Стартер УАЗ 469

Устройство стартера УАЗ
Технические характеристики редукторного стартера «СтартВОЛЬТ

В связи с участившимися случаями обращений граждан, как на форум, так и ко мне в личку, решил создать тему "Все о генераторах на УАЗ", по аналогии с темой "Все о зажигании на УАЗ", здорово сократившей время поиска информации. И так, приступим:

Любой генератор состоит из обмотки ротора (якоря), обмотки статора, выпрямительного блока (подковы) и внешнего либо внутреннего реле-регулятора (РР). Назначение РР - регулирование тока через якорь для поддержания на выходе генератора напряжения 13,8-14,2 вольта, независимо от нагрузки.

1. Генератор-кастрат , имеющий встроенное РР, но не имеющий дополнительного полумоста.

Очень часто штатно встречается на УАЗах с 4218 двигателем. Питание РР осуществляется от бортсети автомобиля. Именно при замене такого генератора на генератор с самовозбуждением с картинки №2 и получается глюк "машина не глохнет".

2. Генератор со встроенным РР и дополнительным полумостом, с которого и питается РР, с самовозбуждением.

При установке такого генератора необходимо подключать лампочку "зарядки нет", шунтируя ее резистором, либо ставить диод, пропускающий ток только по направлению "в генератор". Если этого не сделать и посадить "плюс" с замка без лампочки/диода на гену, машина перестанет глохнуть при выключении зажигания, потому что система зажигания будет питаться током с дополнительного полумоста, текущего в бортсеть. Не подключение шунтирующего резистора, в случае применения схемы с лампой, приводит к созданию тем "Генератор запускается только после прогазовки". Дело в том, что остаточного магнетизма обычно не хватает, и для того, чтоб гарантированно начать генерировать и выйти на режим, такому генератору необходимо получить "пинок" из бортсети, начальный импульс тока через РР и обмотку возбуждения. Без шунта ток через лампочку часто недостаточен для устойчивого вывода генератора на режим, так же резистор является резервом на случай перегорания лампы. Резистор или диод можно выковырнуть из старого лампового телевизора, либо применить более мощную лампочку на 5 или 10 ватт от габаритов. Примечание: в некоторых частных случаях с лампочкой "3 ватт 12 вольт" или более мощной так же возможно появление глюка "машина не глохнет", тогда нужно применить лампочку меньшей мощности, например от подсветки пиктограмм на приборной доске, или ввести в схему диод, включив его последовательно с лампой.

Недостаток схемы с самовозбуждением в том, что генератор не знает, каково напряжение в бортсети, т.к. он базируется по напряжению своего дополнительного полумоста, с которого питается РР, а не по реальному напряжению в бортсети. Если у вас есть желание точно поддерживать напряжения в бортсети, необходимо оторвать вход РР от полумоста и запитать его с "+" АКБ, превратив генератор в "кастрата" из схемы №1, либо пойти еще дальше, выбросить встроенное РР вообще, вывести щетки наружу, и включить генератор по схеме с внешним РР по схемам варианта №3. Учтите, что расплатой за точность станет потеря штатной лампочки "Зарядки нет".

3. Генератор "голый". Например от Волги/Газели/Бычка.

У него нет встроенного РР и вообще ничего нет, кроме якоря, статора и подковы. Для работы такого генератора необходимо внешнее РР. На УАЗах чаще всего применяется РР "управляющее минусом", но бывает и "управляющее плюсом", например от автомобиля ВАЗ. По этим схемам можно включить абсолютно любой генератор с абсолютно любыми РР. РР не обязательно должно быть от УАЗа. Оно может быть и от трактора и от иномарки и от чего угодно. Главное чтоб оно было на 14 вольт.

4. Генераторы с диодными мостами (подковами), содержащими 8 выпрямительных диодов, вместо обычных 6 диодов

В настоящее время появилось множество генераторов, у которых в выпрямительном блоке вместо традиционных 6 диодов установлено 8 диодов. К дополнительному четвертому плечу моста у таких генераторов подключена нейтраль звезды. Пример такого генератора с дополнительной парой диодов приведен ниже.

Объяснение, в чем смысл этой рацухи с лишними двумя диодами:

". Рассмотрим принцип работы дополнительного плеча выпрямителя, обозначенного на рисунке красным. Если бы фазные напряжения изменялись чисто по синусоиде, эти диоды вообще не участвовали бы в процессе преобразования переменного тока в постоянный. Однако в реальных генераторах форма фазных напряжений отличается от синусоиды. Она представляет собой сумму синусоид, которые называются гармоническими составляющими или гармониками - первой, частота которой совпадает с частотой фазного напряжения, и высшими, главным образом, третьей, частота которой в три раза выше, чем первой. Представление реальной формы фазного напряжения в виде суммы двух гармоник (первой и третьей) показано на рис.1. Из электротехники известно, что в линейном напряжении, т. е. в том напряжении, которое подводится к выпрямителю и выпрямляется, третья гармоника отсутствует. Это объясняется тем, что третьи гармоники всех фазных напряжений совпадают по фазе, т. е. одновременно достигают одинаковых значений и при этом взаимно уравновешивают и взаимоуничтожают друг друга в линейном напряжении. Таким образом, третья гармоника в фазном напряжении присутствует, а в линейном - нет. Следовательно мощность, развиваемая третьей гармоникой фазного напряжения не может быть использована потребителями. Чтобы использовать эту мощность добавлены дополнительные диоды, подсоединенные к нулевой точке обмоток фаз, т. е. к точке где сказывается действие фазного напряжения. Таким образом, эти диоды выпрямляют только напряжение третьей гармоники фазного напряжения. Применение этих диодов увеличивает мощность генератора на 5. 15% при частоте вращения более 3000 об/мин. "

5. Подключение лампочки "Зарядки нет" к любому генератору по "жигулевской" схеме.

Нужно вывести наружу среднюю точку звезды генератора и повесить на нее реле.

Описание работы схемы. На легковых автомобилях применяются трехфазные генераторы с выпрямителем. В трехфазных системах соединенных звездой есть два напряжения, линейное - 380 вольт в розетках и 12 вольт в автомобиле, это напряжение между любыми двумя фазами при соединении обмоток в звезду, и фазное напряжение - 220 в розетках и 7,5 вольт в автомобиле, это напряжение между концами любой из фаз и средней точкой звезды, оно отличается от линейного в 1,73 раза (корень из 3).

Пока генератор не крутится, никакого напряжения, не линейного, не фазного, естественно нет, а "+" с АКБ подперт диодами моста в обратном включении. В средней точке потенциал 0 относительно чего угодно, откуда там возьмется хоть что-то, если генератор не крутится? Как только генератор стал крутиться и начал генерировать, средняя точка относительно любой из фаз стала иметь потенциал 7,5 вольт, реле включается и размыкает контакты лампочки "Зарядки нет". В обычное время, когда генератор не крутится, они должны быть замкнуты, поэтому необходимо применять реле с НЗ (нормально замкнутыми) контактами. Внимание! Первое попавшееся автомобильное реле для применения в этой схеме не годится, потому что его устойчивое срабатывание от напряжения около 7 вольт не гарантируется. Гарантировано подходит реле типа РС-702 от "Жигулей", его легко купить в любых "Автозапчастях".

Если кому-то это будет удобнее, то обмотку реле можно включать не только между нулем звезды и массой, но и между нулем звезды и плюсом, тогда появляется возможность дать "+" на контрольную лампу с реле.

6. Два генератора в паре.

По просьбе широких масс УАЗоводов публикую схему для ценителей извращений или для желающих превратить свою машину в электростанцию. Подключение двух генераторов, установленных на один автомобиль, для работы на общую нагрузку. Проще всего это реализуется с генераторами с дополнительным полумостом из схемы №2. Вдобавок появляется возможность иметь на приборной панели две лампы, "Отказ генератора №1" и "Отказ генератора №2", как в самолете. Мегаживучесть и мегаток отдачи, что нужно любителям лебедок и прочих энергопотребляющих штук. Примечание: всегда нужно помнить, что лучше один на 100% исправный генератор, чем два криво приколхоженных. Известны случаи, когда установка двух генераторов людям ничего кроме геморроя не приносила. Прежде чем делать, обязательно хорошо подумайте, нужно ли вам такое.

Добавление на базе информации Кота-66 для "продвинутых".

Импортные и сделанные под импортные генераторы могут иметь следующие обозначения выводов:

Выход генератора, "плюс" его силового выпрямителя: "+", В, 30, В+, ВАТ.
Общая "масса" генератора: "-", D-, 31, В-, М, Е, GRD.
Вывод(ы) щеток, обмотки возбуждения: Ш, 67, DF, F, ЕХС, Е, FLD.
Вывод для соединения с лампой "зарядки нет" (обычно "плюс" дополнительного полумоста, там, где он есть): D, D+, 61, L, WL, IND.
Вывод фазы, обычно используется для подключения тахометра:

, W, R, STA.
Вывод нулевой точки обмотки статора (нейтрали "звезды"): 0, Мр.
Вывод регулятора напряжения для подсоединения его в бортовую сеть (обычно к "+" аккумуляторной батареи): Б, 15, S.
Вывод регулятора напряжения для подключения к замку зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

При любых сомнениях в правильности маркировки выводов будьте осторожны при подключении. По возможности всегда проверяйте маркировку выводов разобрав незнакомый генератор и посмотрев во внутрь него глазами, и/или потыкав тестером.

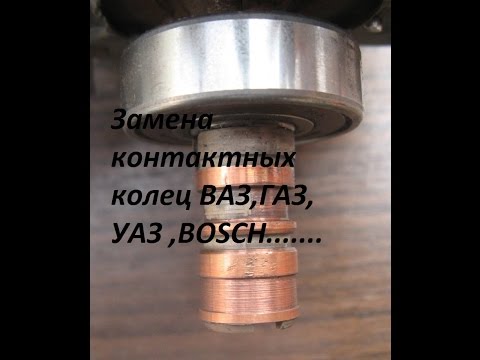

Только что нашли тему по вашему запросу установка генератора от ваз 2110 на уаз – ждем вас к нам, переходите. Все о диагностике и ремонте автомобиля, только своими руками и без посторенней помощи. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонт самому

Смех в теме: Минздрав предупреждает: нет денег – не болей!

Опубликовал Админ: по просьбе Джохара

Оценка автовладельца: Дизайн, начинка авто на уровне. Отличная навигация, очень удобный интерфейс. Круговой обзор вместе c датчиками парковки просто супер. Музыка играет очень хорошо (громко не слушаю). Очень удобный салон, сиденья. Хорошо ведет себя на трассе. Приятный расход.

Артикул: 3282.3771000 , артикулы доп.: 3282.3771001, 3282.3771

Код для заказа: 132801

Приветствую всех читателей.

Исходные данные: УАЗ 469, тент. Двигатель ЗМЗ-402.

Вввиду старости родного 65 амеперного генератора было принято решение купить чего нибудь помощнее.

Покурив форумы с отзывами о надежности и качестве генераторов выбор пал на генератор БАТЭ 3282.3771 14В 90А. Тем более, что есть вариант исполнения под одноручейковый ремень, который и стоит на машине.

Купил в Avtoall, по причине удобства оформления и получения заказа в Москве и на момент покупки была самая низкая цена на имеющиеся в наличии.

На днях дошли руки до его установки.

Техническая часть, т.е. непосредственно установка прошла без замечаний. Все встало отлично.

А далее начались танцы с бубном:

1. Подключил генератор подав на клемму D +12В от замка зажигания. Машина отлично завелась, напряжение в сети 14,2В при включении потребителей почти не проседает. Вот оно счастье! Но при выключении зажигания был неприятно удивлен продолжающейся работой двигателя.

2. Пошел курить интернет и в первую очередь УАЗБУКУ (forum.uazbuka Там целых 15 тем про генераторы. Нашел свой вариант схемы.

3. Поехал в ближайщий магазин, купил пару диодов 5А 50В и пару резисторов 51Ом 2Вт (50 Ом сказали не бывает).

4. Собрал по схеме, завел авто. Напряжение меньше чем было раньше примерно на 0,7-1 В. При включении всех потребителей падает до 12В. Что же это за генератор, который при мощности +25А, по сравнению с стоявшим ранее, проседает под нагрузкой сильнее.

5. Начал внимательно читать форумы УАЗБУКИ и Drive2.

Проблема оказалась достаточно распространенная, однако предлагаемые решения меня ввели в ступор:

А. Заменить регулятор напряжения на другой. Типа родной полное "Г".

Б. Поколдовать со схемой генератора и реализовать подключение внешнего РН, т.к. генератор с возбуждением вещь сама в себе.

В. Забить и ездить так.

Как-то мне все это не понравилось. Неужели производитель дурак или гонит сплошной брак?

7. Начал думать над вариантом подключения без лампочки/диода, но с реализацией возможности глушения авто. И тут попалось описание подключения 90А генератора по отличной от других схеме, очень похожей на мою (в мыслях еще). Суть схемы заключается в использовании реле для преключения между питанием с нагрузкой и без.

8. Отписался на УАЗБУКЕ о находке и своих соображениях, что возможно это особенность генераторов для инжекторных двигателей. Кстати в описании у производителя так и написано "Генератор для инжекторых двигателей". А они глушаться путем отключения питания с форсунок. Поэтому остаточное напряжение на генераторе никак не позволяет машине продолжать работу.

Но дружно был объявлен полным профаном. На чем общение и закончилось.

9. На всякий случай написал письмо на сайт производителя ( с просьбой прокомментировать мои соображения и выслать правильную схему подключения.

На удивление ответ получил через пару часов.

Направляю для сведения эл. схему подключения генератора 3282.3771 в электрооборудование автомобиля.

Сообщаю, что для отключения замка зажигания на автомобиле, в цепи клемы "D", должна быть лампочка или диод.

При их отсутствии двигатель не заглохнет, т.е. на замке зажигания будет напряжение 12В.

Прилагаемая схема была полностью идентична приведенной выше. Но явно из текста ответа следует, что лампочка/диод включается в цепь только чтобы машина глохла при выключении зажигания.

Не знаю, может я увидел только то, что хотел увидеть. Но только укрепился в своем решении модифицировать схему.

10. Итак нарисована и реализована следующая схема:

В схеме была учтена рекомендация с УАЗБУКИ в части повышения надежности источника питания, т.е. использование его от аккумулятора через реле.

В итоге получилось:

А. при включении зажигания на клемму D поступает "+" от аккумулятора. Напряжение 14,2В. Машина работает отлично!

Б. при выключении зажигания на клемму D поступает "+" с включенным в цепь диодом. Машина глохнет!

Получено также резервирование питания на обмотку возбуждения генератора: если реле не включится, то питание пойдет через "+" с диодом, что приведет к уменьшению напряжения в сети, но не полной его потери.

Заключение: Генератор установлен. Напряжение хорошее. Машина глушится при выключении зажигания. Идет испытание машины с генератором 3282.3771 и схемы подключения.

Генератор — это электрическое устройство, с помощью которого осуществляется преобразование механической энергии, снимаемой с распределительного вала автомобиля, в электрическую. Эта электрическая энергия идет на питание электроприборов и оборудования. Без электроэнергии не будет работать ДВС, так, как известно, что поджигание горючей смеси осуществляется за счет электрических свечей зажигания. Сегодня же мы рассмотрим основные характеристики генератора на УАЗ Патриот, а также его основные особенности.

Особенность генератора на Патриоте

Автомобили УАЗ Патриот в настоящее время оснащаются генераторами типа Искра 120А. В данное устройство вмонтирован кремниевый выпрямитель и реле напряжения. Благодаря наличию выпрямителя, имеется возможность поддерживать напряжение в необходимых значениях. Приводится в движение вал (ротор) генератора с помощью ременной передачи. В конструкции устройства имеется диодный мост. Что это такое, рассмотрим далее.

Диодный мост

Предназначен диодный мост для преобразования переменного тока в постоянный, поступающий к выходу генераторной установки. Диодный мост состоит из выпрямительных диодов, которые позволяют пропускать ток только в одном направлении. Диодный мост находится в герметичной конструкции, что позволяет предотвращать такие негативные последствия, как попадание грязи, пыли и воды.

Диодный мост отдельно

В конструкции генератора автомобиля УАЗ Патриот диодный мост представляет собой цельную конструкцию. Такой вариант исполнения является более надежным по причине простоты конструкции и установки.

Трехуровневый регулятор
- заменить генератор;
- заменить диодный мост;
- проверить все контакты питания;
- установить трехуровневый регулятор.
С первыми двумя вариантами все понятно, а вот четвертый является наиболее продуктивным, не дорогостоящим, а, главное, эффективным. Для этого приобретается специальный трехуровневый регулятор, который имеет одну особенность: регулирование напряжения, исходящего от генератора в зависимости от температуры окружающей среды.

На фото ниже представлен трехуровневый регулятор напряжения, установленный в помощь генератору для того, чтобы обеспечить требуемый заряд для АКБ.

Для установки и подключения регулятора напряжения необходимо снять генератор. Рассмотрим процесс снятия.

Снятие генератора

Снятие генератора осуществляется в случае, когда требуется ремонт его составных частей или же замена изделия. Также его следует снять, чтобы установить регулятор напряжения. Для снятия генератора Искра 120А следует выполнить такие действия:
1. Снять клемму «минус» с аккумулятора.
2. Отключается колодка с проводами от изделия.
3. Откручивается гайка с клеммы «минус» устройства и извлекается
  кабель.
4. Снимается ремень привода устройства.
5. Затем ослабляется натяжение контрирующего болта, а также гаек верхнего крепления.
6. Отвинчивается болт крепления генератора, располагающийся снизу.
7. Отвинчиваются два болта крепления верхнего кронштейна к головке блока цилиндров.
8. Извлекается генератор Искра 120А и осуществляется его необходимый ремонт.
Установка осуществляется в порядке обратном снятию.

Установка трехуровневого регулятора

Теперь для того, чтобы установить регулятор напряжения, следует вместо штатного реле, установить трехуровневый регулятор. Как это сделать? Рассмотрим подробнее.
1. Для начала следует удалить заднюю крышку генератора.
2. После снятия крышку получаем следующую картину.
  На фото видно, как щетки соприкасаются с валом, посредством чего происходит снятие напряжения. Затем ток поступает на реле, а с него на диодный мост посредством винтового сочленения.
3. Необходимо удалить штатное реле и щетки, чтобы заменить их щетками из комплекта трехуровневого устройства. Для снятия необходимо выкрутить две гайки и один соединительный винт.
4. Теперь можно установить новый регулятор, прикрутив его штатными гайками и соединив с диодным мостом с помощью винта. Щетки встроены на регуляторе.
5. Размещаем коробочку регулятора в удобном месте под капотом, прикрутив ее к кузову.
6. Прикручивается масса регулятора на корпус автомобиля для лучшего контакта и охлаждения.
Вот такой незначительный ремонт позволяет продлить жизнь аккумулятору.

Схема подключения

Для того чтобы узнать принцип работы устройства, а также выявить неисправную деталь, следует выяснить, как осуществляется подключение. Для этого имеется схема подключения генератора, которая пригодится, когда потребуется ремонт.

Схема подключения состоит из основных элементов, участвующих в процессе работы агрегата. На фото ниже представлена такая схема подключения генератора с трехуровневым реле на УАЗ Патриот.

Данная схема отображает основные узлы, в которые входят:
1. генератор;
2. контрольная лампа;
3. резистор шунтирующий;
4. регулятор напряжения;
5. обмотка возбуждения;
6. замок зажигания;
7. обмотка статора;
8. выпрямитель;
9. конденсатор;
10. АКБ.
Подшипник генератора

Подшипник генератора предназначается для того, чтобы ротор устройства имел возможность вращения. Если подшипник выходит из строя, то его следует незамедлительно заменить, так как неисправная его работа может привести к поломке генератора.

В конструкции генератора имеется два подшипника, но мы уделим внимание заднему, который расположен на крышке. Чтобы убедиться, что подшипник работает исправно, следует провести ряд следующих манипуляций:
- Провести проверку скорости вращения изделия.
- Провести покачивание наружного кольца из стороны в сторону.
- Резкими движениями покрутить подшипник по часовой стрелке.
Передний и задний подшипники

Если при выполнении данных манипуляций обнаруживаются заедания, трески или колебания, то подшипник непригоден к дальнейшей эксплуатации.

Если при заведенном двигателе, со стороны генератора слышится характерный свист, скрип, можно остановить двигатель, снять с него ремень привода и покрутить шкив рукой. Иногда этого достаточно чтобы обнаружить неисправность подшипников.

Подшипник зачастую меняется вместе с крышкой генератора, но последнее изделие является дорогостоящим и поэтому многие умельцы прибегают к извлечению устройства самостоятельно.

На этом этапе можно подвести итог и отметить, что необходимо контролировать ток зарядки АКБ, который выдает генератор. При недозарядке АКБ возникает риск выхода из строя электрооборудования автомобиля.

Характеристики генератор для УАЗ

Один из главных узлов машины

Автомобиль УАЗ ломается с той же периодичностью, что и многие другие машины. Возникают проблемы и с генератором. Не каждый владелец авто знает, как подключать генератор на УАЗ Патриот и УАЗ 469.

Для обеспечения качественной работы устройства нужно правильно и своевременно его обслуживать. Следует заботиться о чистоте механизма. Перед каждым выездом необходимо проверять рабочие показатели агрегата при помощи амперметра. При прохождении технического обслуживания проводится проверка креплений узла и натяжки ремней. По окончании сезона нужно снимать механизм, очищать его от пыли и грязи. При износе комплектующих следует заменить их новыми.

Когда наблюдается нестабильная работа устройства или слышен шум, механизм следует заменить новым. В редких случаях приходится менять блок выпрямителей. Такая необходимость возникает при отсутствии стабильной работы диодов.

Рекомендуется проводить разборку механизма только в специальном сервисе. При отсоединении проводов необходимо вытянуть саму колодку. Ни в коем случае не следует тянуть за провода.

Проверка выпрямительного блока невозможна в нескольких случаях. Например, если источник постоянного тока показывает более 12 В. Не рекомендуется использовать прибор с переменным током. Обязательно должна присутствовать контрольная лампа, подключенная к системе.

Нет необходимости заменять смазку, так как ее хватает на весь срок эксплуатации генератора.

Подключение агрегата

Схема подключения агрегата

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275.

Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.
1. Первым делом следует отключить подачу электричества.
2. Включить и прогреть бензогенератор.
3. Подключить агрегат к сети.
4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
5. Подключить электросеть.
Процесс подключения агрегата

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться. При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей.

При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий. Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс. Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода.

Возможно, понадобится дополнительная разборка генератора. В этом случае необходимо подготовить инструмент и очистить рабочую поверхность.

Разбор генератора: этапы работы

Первым условием станет очистка генератора от загрязнений. Дальнейшие действия следует выполнять в таком порядке.
1. Снимается задняя крышка агрегата, которая закреплена 3 гайками.
2. Отворачиваются гайки, фиксирующие щеткодержатель.
3. Отпаиваются выходы обмотки и выпрямительного блока.
4. Выкручивается винт клеммы держателя щеток.
5. Извлекается сам держатель.
6. Снимаются 3 гайки и 4 болта на корпусе и выпрямителе.
7. Изымается крышка вместе с ротором.
8. Отворачивается гайка, которая расположена между шестигранником и валом якоря.
9. Снимается сам якорь.
10. Проверяется исправность регулятора напряжения, работа щеток, контактные кольца осматриваются на наличие повреждений.
11. С помощью омметра проверяется сопротивление обмотки якоря.
12. Проверяется обмотка на наличие замыканий.
13. Осматривается статор.
14. Обмотку статора также проверяется на наличие замыканий.
15. Проверяется проводимость статорной обмотки.
16. Изучаются диоды выпрямительного блока.
17. Особое внимание следует уделить крышке со стороны привода и проверить подшипники.
18. Чтобы заменить подшипники, необходимо выкрутить 4 винта.
19. Далее изымается и заменяется подшипник.
20. Подшипник проверяется на легкость вращения.
21. Крышка генератора осматривается со стороны контактных колец.
22. Изучается резиновая прокладка, при необходимости заменяется.
23. Сбор генератора осуществляется в последовательности, противоположной разборке.
Замена составной части агрегата

Процесс разборки нужно проводить в чистом помещении и при качественном освещении. В генераторе очень много небольших деталей, потому их необходимо рассортировать на столе. Следует побеспокоиться об их хранении и обработке. Не стоит в дальнейшем использовать те, которые имеют явные повреждения.

Работу по осмотру генератора лучше доверить специалисту. При самостоятельном разборе и проверке агрегата без минимальных познаний в механике и электротехнике результаты могут оказаться плачевными, и транспортное средство останется стоять в гараже. Серьезные поломки могут возникнуть и при неправильном подключении генератора.

Читайте также:
