Иж 21261 030 схема генератора
Версия 24.10.16 beta
1 - аккумуляторная батарея;
2 - генератор;
3 - выключатель (замок) зажигания;
4 - реле стартера;
5 - реле включения электродвигателя вентилятора радиатора;
6 - стартер;
7 - блок управления системы ЭПХХ;
8 - катушка зажигания;
9 - распределитель зажигания;
10.1-10.4 - свеча зажигания;
11 - микропереключатель системы ЭПХХ;
12 - электромагнитный клапан системы ЭПХХ;
13 - переключатель наружного освещения;
14 - подрулевой переключатель;
15 - блок реле и предохранителей;
16.1, 16.2 - электропривод корректора фар;
17 - блок управления корректором фар;
18 - выключатель фонаря освещения вещевого ящика;
19, 20 - фонарь освещения номерного знака;
21 - патрон подсветки символов;
22 - фонарь освещения вещевого ящика;
23 - левая блок-фара;
24 - правая блок-фара;
25 - правый задний фонарь;
26 - левый задний фонарь;
27 - выключатель света заднего хода;
28 - плафон освещения салона;
29 - выключатель плафона освещения салона;
30 - выключатель противотуманного света;
31 - выключатель стоп-сигнала;
32 - выключатель аварийной сигнализации;
33 - реле задних противотуманных фонарей;
34, 35 - боковой указатель поворота;
36 - звуковой сигнализатор указателя поворота и стояночного тормоза;
37 - выключатель звукового сигнала;
38 - звуковой сигнал;
41 - комбинация приборов;
41.1 - тахометр;
41.2 - спидометр;
41.3 - указатель уровня топлива;
41.4 - указатель температуры охлаждающей жидкости;
41.6 - контрольная лампа включения центрального переключателя наружного освещения;
41.7 - контрольная лампа закрытия воздушной заслонки карбюратора;
41.8 - сигнальная лампа аварийного падения давления масла;
41.9 - сигнальная лампа аварийного состояния тормозной системы;
41.10 - сигнальная лампа разряда аккумуляторной батареи;
41.11 - контрольная лампа включения левого указателя поворота;
41.12 - контрольная лампа включения правого указателя поворота;
41.13 - лампа контроля двигателя;
41.14 - сигнальная лампа падения уровня тормозной жидкости;
41.15 - сигнальная лампа резерва топлива;
41.16 - контрольная лампа включения аварийной сигнализации;
41.17 - контрольная лампа включения дальнего света;
41.18-41.20 - лампа освещения приборов;
42 - датчик указателя давления масла;
43 - датчик указателя температуры охлаждающей жидкости;
44 - выключатель контрольной лампы аварийного состояния тормозов;
45 - выключатель контрольной лампы стояночного тормоза;
46 - выключатель освещения приборов;
47 - датчик скорости автомобиля;
48 - датчик указателя уровня топлива;
49 - моторедуктор стеклоочистителя;
50 - электродвигатель омывателя ветрового стекла;
51 - переключатель отопителя;
52 - добавочный резистор отопителя;
53 - электродвигатель вентилятора отопителя;
54 - термореле электродвигателя вентилятора системы охлаждения;
55 - электродвигатель вентилятора системы охлаждения;
56 - штепсельная розетка;
57 - прикуриватель;
58, 59 - разъем жгута проводов
Реле и предохранители блока реле и предохранителей:
К2 - реле указателей поворотов и аварийной сигнализации;
КЗ - реле стеклоочистителя;
К6 - реле звукового сигнала;
К8 - реле дальнего света фар;
К9 - реле ближнего света фар;
F10-F15 - предохранитель 7,5 А;
F2, FЗ - предохранитель 10А;
F15, F16 - предохранитель 15 А;
F4, F5 - предохранитель 20 А;
F7 - предохранитель 30 А
5(3)
Выключатель аварийной сигнализации (в режиме указателей поворотов), прерыватель указателей поворотов, переключатель указателей поворотов Сигнальная лампа указателей поворотов, контрольные лампы указателей поворотов Выключатель света заднего хода, лампы заднего хода Тахометр Вольтметр Указатель уровня топлива, датчик уровня топлива, контрольная лампа уровня топлива Указатель температурь! охлаждающей жидкости Датчик температуры Контрольна» лампа и датчик аварийного давления масла Лампа аварийного состояния тормозной системы Выключатель гидропривода тормозов Выключатель стояночного тормоза
6(8)
Выключатель и лампы стоп-сигнала Плафон освещения салона
7(8)
Лампы фонаря освещения номерного знака Контрольная пампа включения габаритного освещения Лампы подсветки рычагов отопитепя и прикуривателя Плафон освещения вещевого ящика Выключатель и лампы освещения комбинации приборов
8(16)
Звуковой сигнал, выключатель звукового сигнала Электродвигатель вентилятора радиатора
9(8)
Лампа габаритного света левой фары Лампа габаритного света левого заднего фонаря
10(8)
Лампа габаритного света правой фары Лампа габаритного света правого заднего фонаря Выключатель лампы противотуманных фонарей Контрольная лампа противотуманных фонарей
11 (8)
Выключатель, прерыватель указателей поворотов и лампы указателей поворотов, контрольная пампа в режиме аварийной сигнализации
12(16)
Прикуриватель, розетка для переносной лампы
13 (8)
Дальний свет правой фары
14 (8)
Дальний свет левой фары, контрольная лампа дальнего света
15(8)
Ближний свет правой фары
16(8)
Ближний свет левой фары
Электрические цепи, защищаемые плавкими предохранителями (монтажный блок нового образца)
№ предохранителя (сипа тока. А)
Электрические цепи, защищаемые плавкими предохранителями
F2(10A)
Указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3(10А)
Задние фонари (лампы стоп-сигнала) Плафон освещения салона
F4(20А)
Элемент обогрева заднего стекла Рале (контакты) включения обогрева заднего стекла Прикуриватель, розетка для переносной лампы
F5(20А)
Звуковой сигнал, выключатель звукового сигнала
F7(30А)
Электродвигатель вентилятора ото пи те л я Электродвигатель омывателя ветрового стекла Реле (обмотка) включения электровентилнтора радиатора Реле (обмотка) включения обогрева заднего стекла Контрольная лампа включения обогрева заднего стекла Плафон освещении вещевого ящика
F10(7,5 А)
Левая фара (габаритный свет)
F11(7,5 А)
Правая фара (габаритный свет)
F12(7.5 А)
Правая фара (ближний свет)
F13(7.5 А)
Левая фара (ближний свет)
F14(7,5 А)
Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
F15(7,5 А)
Правая фара (дальний свет)
F16(15 А)
Указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме указания поворотов)
Контрольная лампа указателей поворотов
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Контрольная лампа давления масла
Контрольная лампа стояночного тормоза
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр
Схема электрооборудования автомобиля ИЖ-2126 (жмите для увеличения размера)
Напряжение на соответствующие нити ламп подается через реле, установленные в монтажном блоке. Режимы наружного освещения выбираются переключателем наружного освещения, расположенным на пульте панели приборов. В первом положении переключателя наружное освещение выключено (при этом символ на клавише переключателя подсвечивается постоянно при включенном зажигании). При нажатии клавиши переключателя во второе положение включаются лампы габаритного света и подсветка панели приборов. Для включения ближнего света следует нажать на клавишу до упора, переведя ее в третье положение. При этом положении клавиши можно включить дальний свет, отжав левый рычаг подрулевого переключателя от себя, а также задние противотуманные фонари - кнопкой, расположенной на накладке панели приборов слева от рулевого колеса. При включении противотуманных фонарей загорится лампа-сигнализатор оранжевого света, расположенная в блоке ламп-сигнализаторов справа от рулевого колеса.
Система питания
1 - фильтр тонкой очистки топлива; 2 - топливный насос; 3 - корпус воздушного фильтра; 4 - карбюратор; 5 - шланг подвода подогретого воздуха; 6 - воздухозаборник подогретого воздуха; 7 - топливопровод; 8 - топливоприемник; 9 - пробка топливного бака; 10 - наливная труба; 11 - вентиляционная трубка топливного бака; 12 - муфта наливной трубы; 13 - топливный бак.
Система питания содержит топливный бак, топливопровод, топливный насос, топливные шланги, воздушный фильтр, фильтр тонкой очистки топлива, карбюратор, тросовые приводы управления дроссельными и воздушной заслонками карбюратора. Топливный бак — стальной (45 л), расположен под полом кузова в районе заднего сиденья слева и прикреплен к днищу кузова в задней части анкерным болтом, а в передней — двумя болтами. В задней верхней части топливного бака расположены: патрубок наливной трубы, вентиляционный патрубок и отверстие для установки топливо приемника, совмещенного с датчиком указателя уровня топлива. На трубке топливоприемника в топливном баке установлен сетчатый фильтр.
Вентиляционный шланг выведен к топливоналивной горловине в левом борту кузова. Топливопровод — стальной, соединен с топливным баком и топливным насосом через бен-зостойкие резинотканевые шланги, закрепленные хомутами. Такими же шлангами топливный насос соединен с карбюратором и фильтром тонкой очистки топлива.
Топливный насос — диафрагменный, с механическим приводом от эксцентрика на распределительном валу (двигатель УМПО-331) или на валике привода вспомогательных агрегатов (двигатель ВАЗ-2106). Топливный насос крепится через теплоизоляционную проставку и уплотнительные прокладки к головке (двигатель УМПО-331) или блоку цилиндров. Несмотря на внешнее сходство и схожесть конструкции, топливные насосы не взаимозаменяемы. Максимальное давление, развиваемое насосом — 0,22—0,30 бар, производительность при частоте вращения коленчатого вала 3600мин-1 — 80 л/ч (двигатель УМПО-331) или 60 л/ч (двигатель ВАЗ-2106). Максимальное давление определяется жесткостью пружины насоса (при отсутствии разрывов диафрагмы и неплотностей клапанов), а производительность насоса зависит от выступания толкателя над привалочной плоскостью теплоизоляционной простав-ки; оно регулируется при установке насоса подбором толщины прокладок. Насос снабжен рычагом ручной подкачки топлива, необходимость которой возникает после длительной стоянки автомобиля (особенно в жаркую погоду), разборки топливного насоса или карбюратора, отсоединения топливных шлангов, полной выработки топлива из бака. В насосе также имеется фильтр-отстойник топлива. Сетчатый элемент фильтра промывают в бензине после снятия крышки насоса.
Фильтр тонкой очистки топлива на двигателе УМПО-331 расположен между топливным насосом и карбюратором. На двигателе в заводском исполнении фильтр тонкой очистки топлива, как правило, не устанавливается. Автовладельцам рекомендуется устанавливать его также на участке от бензонасоса к карбюратору и — внимание! — стрелкой в направлении карбюратора. Фильтр тонкой очистки топлива — неразборной конструкции, при загрязнении или повреждении подлежит замене. Срок службы фильтра составляет, как правило, около 10 тыс. км.
Корпус воздушного фильтра на обоих двигателях крепится сверху к карбюратору. Чтобы обеспечить оптимальный состав горючей смеси, температура поступающего в карбюратор воздуха должна поддерживаться в пределах 25-35 °С; для этого предусмотрен забор воздуха как непосредственно из подкапотного пространства, так и от выпускного коллектора, который после пуска двигателя быстро нагревается до высокой температуры. Поэтому в холодное время патрубок корпуса воздушного фильтра следует соединять с патрубком заборника горячего воздуха выпускного коллектора специальным гофрированным шлангом.
Фильтрующий элемент воздушного фильтра — бумажный, неразборной конструкции. Периодичность замены сменного элемента — каждые 15 тыс. км. При езде по сильно загрязненным (грунтовым или магистральным в крупных городах) дорогам сменный элемент следует заменять раньше — через 10 и даже 5 тыс. км. Корпус воздушного фильтра на обоих двигателях соединен с системой вентиляции картера двигателя. В патрубке системы вентиляции двигателя расположен сетчатый пламегаситель, предотвращающий случайное воспламенение паров топлива в корпусе воздушного фильтра.
Здесь вы найдете схемы электрооборудования на Иж Фабула 1991-2004 г.в. В салоне комфортабельные кресла, конструкция которых предусматривает возможность регулирования дистанции до педалей и угла наклона спинки. Заднее сиденье расположено выше передних, что позволяет с комфортом разместиться сзади даже высоким людям. Уровень звукоизоляции в машине соответствует европейским нормам — даже на высокой скорости можно вести спокойную беседу. Увеличенный багажник позволит перевезти на дачу все необходимые вещи или взять в автопутешествие все, что нужно для комфортной поездки. Конструкция задней двери, выполненной встык с бампером, обеспечивает удобство погрузки и выгрузки. В открытом состоянии дверь поддерживается двумя мощными пневмоупорами.
Электросхема соединений электроприборов на Иж-21261
1 – аккумуляторная батарея; 2 – генератор; 3 – выключатель приборов и стартера; 4.1, 4.2 – реле; 5 – стартер; 6 – блок управления; 7 – катушка зажигания; 8 – распределитель; 9.1–9.4 – свеча зажигания; 10 – микропереключатель; 11 – клапан электромагнитый; 13 – переключатель наружного освещения; 13.1 – лампа; 14.1–14.4 – переключатель подрулевой; 15 – блок реле и предохранителей; 15.К2 – реле поворотов и аварийной сигнализации; 15.К3 – реле стеклоочистителя; 15.К6 – реле звукового сигнала; 15.К7 – реле обогрева заднего стекла; 15.К8 – реле дальнего света фар; 15.К9 – реле ближнего света фар; 15.F10–15.F15 – предохранитель 7,5 А; 15.F2, 15.F3 – предохранитель 10 А; 15.F16 – предохранитель 15 А; 15.F4, 15.F5 – предохранитель 20 А; 15.F7 – предохранитель 30 А; 16.1, 16.2 – электропривод корректора фар; 17 – блок управления корректора фар; 18, 19 – фонарь освещения номерного знака; 18.1, 19.1 – лампа; 20 – патрон подсветки символов; 20.1 – лампа; 21 – фонарь освещения вещевого ящика; 21.1 – лампа; 22 – блок-фара левая; 22.1 – лампа; 22.2 – лампа габаритного света; 22.3 – лампа указателя поворота; 23 – блок-фара правая; 23.1 – лампа; 23.2 – лампа габаритного света; 23.3 – лампа указателя поворота; 24 – фонарь задний левый; 24.1 – лампа габаритного света; 24.2 – лампа противотуманного фонаря; 24.3 – лампа заднего хода; 24.4 – лампа указателя поворота; 24.5 – лампа стоп-сигнала; 25 – фонарь задний правый; 25.1 – лампа габаритного света; 25.2 – лампа противотуманного фонаря; 25.3 – лампа заднего хода; 25.4 – лампа указателя поворота; 25.5 – лампа стоп-сигнала; 28 – выключатель противотуманных огней; 28.1 – лампа; 29 – выключатель стоп-сигнала; 30 – плафон освещения салона; 30.1, 30.2 – лампа; 31.1, 31.2 – выключатель дверной; 31.3 – выключатель освещения вещевого ящика; 32 – прибор звуковой сигнальный; 33 – выключатель звукового сигнала на рулевой колонке; 34 – выключатель заднего хода; 35 – звуковой сигнализатор; 36 – выключатель аварийной сигнализации; 36.1 – лампа; 37 – реле задних противотуманных огней; 39, 40 – боковой указатель поворота; 39.1, 40.1 – лампа; 41 – комбинация приборов; Р1 – механизм спидометра; Р2 – механизм тахометра; Р3 – механизм термометра охлаждающей жидкости; Р4 – механизм указателя уровня топлива; HG1, HG2 – жидкокристаллический индикатор; H1–H5 – лампа; HL1 – сигнализатор неисправности ЭСУД; HL2 – сигнализатор стояночного тормоза; HL3 – сигнализатор аварийного давления масла; HL4 – сигнализатор прикрытия воздушной заслонки карбюратора; HL5 – сигнализатор уровня топлива; HL6 – сигнализатор аварийной сигнализации; HL7 – сигнализатор поворота; Е1–Е5 – лампа освещения приборов; Е6, Е7 – лампа подсветки ЖКИ; SB1 – кнопка; 42 – датчик давления масла; 43 – выключатель гидропривода тормозов; 44 – выключатель стояночного тормоза; 45 – датчик температуры охлаждающей жидкости; 46 – выключатель освещения приборов; 47 – датчик температуры окружающей среды; 48 – датчик скорости автомобиля; 49 – датчик уровня топлива; 50 – стеклоочиститель; 51 – электродвигатель омывателя ветрового стекла; 52 – переключатель отопителя; 53 – резистор добавочный отопителя; 54 – электродвигатель отопителя; 55 – термореле электровентилятора системы охлаждения; 56 – электродвигатель системы охлаждения; 57 – прикуриватель; 57.1 – лампа; 58 – розетка штепсельная; 59 – антенна; 60 – магнитола; 61.1, 61.2 – громкоговоритель; 62 – дополнительный стоп-сигнал; 62.1–62.5 – лампа; 63 – выключатель обогрева заднего стекла; 63.1 – лампа; 64, 65 – соединитель; 66 – элемент обогрева стекла; 67 – моторедуктор стеклоочистителя заднего стекла; 68.1, 68.2 – клапан электромагнитный омывателя стекол; 69 – реле омывателя стекол
Эл.схема системы: питания и пуска, электроснабжения, зажигания и подачи топлива, освещения, световой и звуковой сигнализации, информационно-измерительной, стеклоочистетелей, отопления и вентиляции, дополнительных приборов
Электрооборудование автомобиля модели 21261-030 Иж Фабула
Возможные неисправности генератора Г-222, их причины и способы устранения

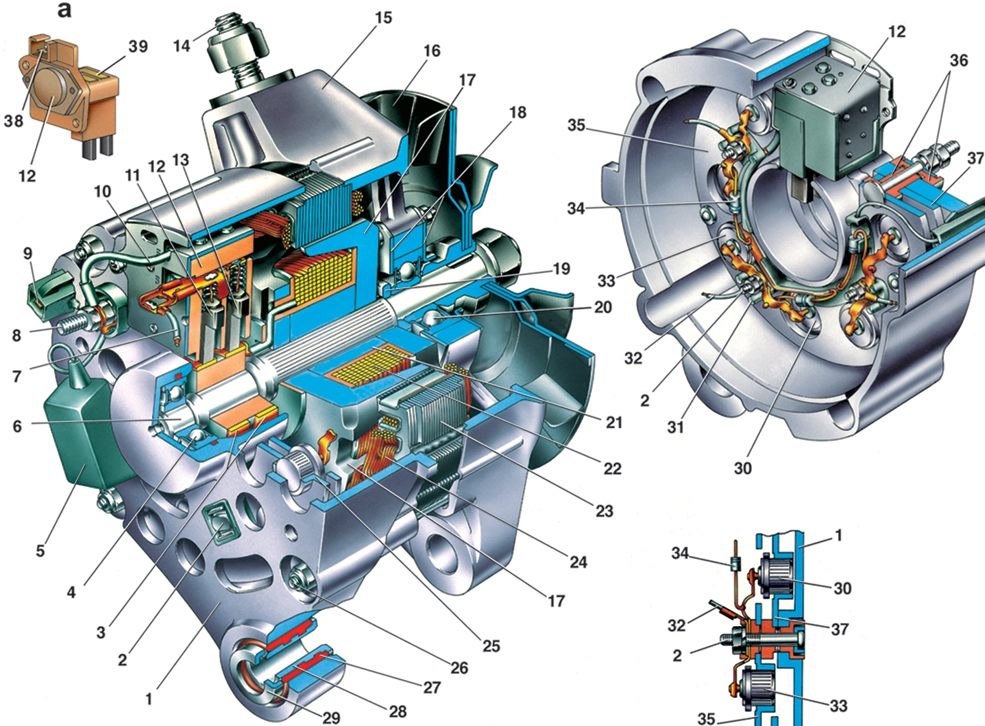

Рис. 7.26. Генератор Г-222: 1 – крышка со стороны контактных колец; 2 – болт крепления выпрямительного блока и фазных выводов обмотки статора; 3 – контактные кольца; 4 – задний шариковый подшипник; 5 – вал ротора; 6 – конденсатор; 7 – контактный болт (вывод "30") генератора; 8 – штекер нулевого провода; 9 – кожух регулятора напряжения и щеткодержателя; 10 – регулятор напряжения; 11 – щетка, соединенная с выводом "Ш" регулятора; 12 – пружина щеткодержателя; 13 – щетка, соединенная с выводом "В" регулятора; 14 – щеткодержатель; 15 – шпилька крепления генератора к натяжной планке; 16 – шкив с вентилятором; 17 – полюс ротора; 18 – корпус подшипника; 19 – гайка шкива; 20 – шпонка; 21 – упорное кольцо; 22 – передний шариковый подшипник; 23 – крышка со стороны привода; 24 – изоляционная прокладка обмотки ротора; 25 – обмотка возбуждения ротора; 26 – изоляционная прокладка паза статора; 27 – статор; 28 – обмотка статора; 29 – выпрямительный блок; 30 – стяжной болт генератора; 31 – буферная втулка; 32 – втулка; 33 – поджимная втулка; 34 – диод обратной полярности (отрицательный); 35 – изолятор; 36 – фазный вывод обмотки статора; 37 – диод прямой полярности (положительный); 38 – пластина крепления диодов прямой полярности; 39 – изолятор выводного болта; 40 – нулевой провод; 41 – пластина крепления диодов обратной полярности
На двигатель мод. 2106 могут быть установлены генераторы Г-222 или 37.3701, представляющие собой трехфазные двенадцатиполюсные синхронные электрические машины со встроенным малогабаритным интегральным регулятором напряжения. Генератор 37.3701 имеет практически такую же конструкцию, что и Г-222, и отличается только данными обмоток ротора и статора, конструкцией регулятора напряжения и выпрямительным блоком, в котором дополнительно установлены три диода в цепи питания обмотки возбуждения. Устройство генератора Г-222 показано на

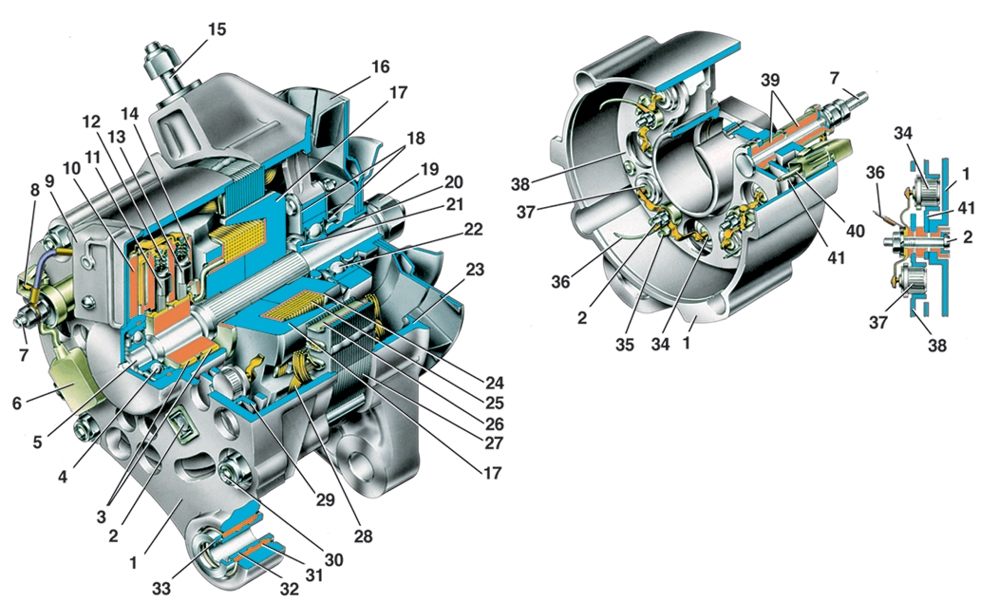

Рис. 7.27. Генератор 37.3701: 1 – крышка генератора со стороны контактных колец; 2 – болт крепления выпрямительного блока; 3 – контактные кольца; 4 – шариковый подшипник вала ротора со стороны контактных колец; 5 – конденсатор 2,2 мкФ±20% для подавления радиопомех; 6 – вал ротора; 7 – провод общего вывода дополнительных диодов; 8 – зажим "30" генератора для подключения потребителей; 9 – штекер "61" генератора (общий вывод дополнительных диодов); 10 – провод вывода "Б" регулятора напряжения; 11 – щетка, соединенная с выводом "В" регулятора напряжения; 12 – регулятор напряжения; 13 – щетка, соединенная с выводом "Ш" регулятора напряжения; 14 – шпилька для крепления генератора к натяжному устройству; 15 – крышка генератора со стороны контактных колец; 16 – крыльчатка вентилятора со шкивом привода генератора; 17 – полюсный наконечник ротора; 18 – шайбы крепления подшипника; 19 – дистанционное кольцо; 20 – шариковый подшипник вала ротора со стороны привода; 21 – стальная втулка; 22 – обмотка ротора (обмотка возбуждения); 23 – сердечник статора; 24 – обмотка статора; 25 – выпрямительный блок; 26 – стяжной болт генератора; 27 – буферная втулка; 28 – втулка; 29 – поджимная втулка; 30 – отрицательный диод; 31 – изолирующая пластина; 32 – фазный вывод обмотки статора; 33 – положительный диод; 34 – дополнительный диод; 35 – держатель положительных диодов; 36 – изолирующие втулки; 37 – держатель отрицательных диодов; 38 – вывод "В" регулятора напряжения; 39 – щеткодержатель; а – регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г.
Рис. 7.28. Схема соединений системы генератора с двигателем ВАЗ-2106: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – замок зажигания; 5 – контрольная лампа разряда аккумуляторной батареи

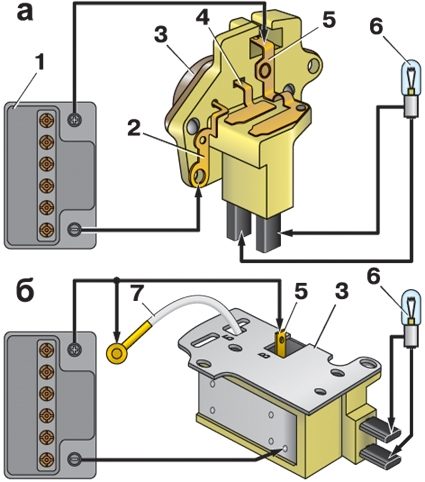

Рис. 7.29. Схема проверки интегрального регулятора напряжения
Регулятор Я-112В, снятый с генератора Г-222, проверяют по схеме, приведенной на

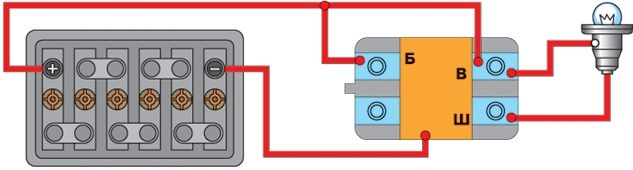

Рис. 7.30. Схемы для проверки регулятора напряжения генератора 37.3701: а – выпуска с 1996 г.; б – до 1996 г. выпуска; 1 – аккумуляторная батарея; 2 – вывод "масса" регулятора; 3 – регулятор напряжения; 4 – вывод "Ш" регулятора; 5 – вывод "В" регулятора; 6 – контрольная лампа; 7 – вывод "Б" регулятора
Регуляторы напряжения, применяемые в генераторе 37.3701, на автомобиле проверяют так же, как регулятор Я-112В генератора Г-222. Проверку снятых регуляторов проводят по схемам, показанным на
Рис. 7.31. Схемы проверки выпрямительного блока генератора на автомобиле: а – одновременно "отрицательных" и "положительных" диодов; б – "отрицательных" диодов; в – "положительных" диодов
Короткое замыкание диодов можно проверить омметром или с помощью лампы (25–40 Вт) и аккумуляторной батареи, как показано на

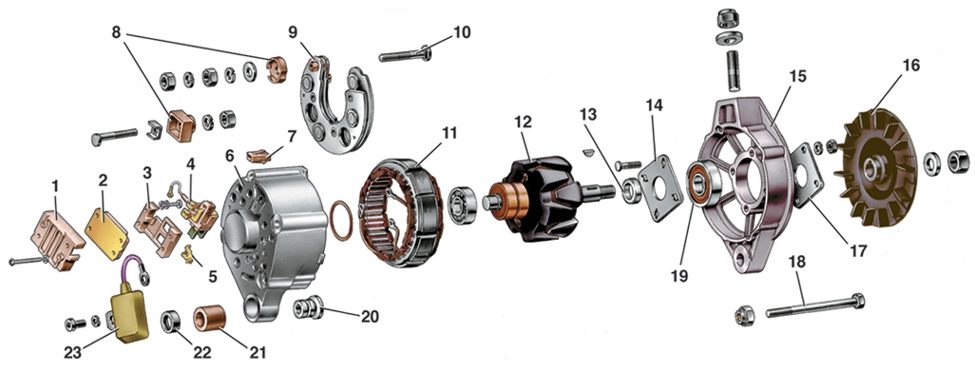

Рис. 7.32. Детали генератора Г-222: 1 – кожух; 2 – регулятор напряжения; 3 – основание; 4 – щеткодержатель со щетками; 5 – вывод "15" генератора (вывод "Б" регулятора напряжения); 6 – крышка генератора со стороны контактных колец; 7 – колодка штекера центрального вывода обмотки статора; 8 – изолирующие втулки; 9 – выпрямительный блок; 10 – контактный болт; 11 – статор; 12 – ротор; 13 – дистанционная втулка; 14 – внутренняя шайба крепления подшипника; 15 – крышка со стороны привода; 16 – шкив; 17 – наружная шайба крепления подшипника; 18 – стяжной болт; 19 – передний шариковый подшипник ротора; 20 – втулка; 21 – буферная втулка; 22 – поджимная втулка; 23 – конденсатор
2. Отверните винты крепления и снимите кожух 1 (
Рис. 7.33. Стартер 35.3708: 1 – вал якоря; 2 – втулка крышки стартера; 3 – ограничительное кольцо хода шестерни; 4 – шестерня привода с внутренним кольцом обгонной муфты; 5 – упорное полукольцо; 6 – ролик обгонной муфты; 7 – кожух обгонной муфты; 8 – ось рычага привода; 9 – заглушка; 10 – тяга якоря реле; 11 – рычаг привода; 12 – крышка со стороны привода; 13 – возвратная пружина якоря реле; 14 – якорь реле стартера; 15 – передний фланец реле; 16 – удерживающая обмотка реле; 17 – втягивающая обмотка реле; 18 – шток якоря; 19 – сердечник реле; 20 – фланец сердечника; 21 – контактная пластина; 22 – крышка реле; 23 – контактные болты реле; 24 – крышка со стороны коллектора; 25 – щеткодержатель положительной щетки; 26 – втулка крышки стартера; 27 – регулировочная шайба осевого свободного хода якоря; 28 – стопорная шайба; 29 – стяжной болт; 30 – кожух; 31 – вывод сериесных катушек обмотки статора; 32 – торцовый коллектор; 33 – сериесная катушка обмотки статора; 34 – полюс статора; 35 – корпус стартера; 36 – сердечник якоря; 37 – ограничительный диск; 38 – поводковое кольцо; 39 – ступица с наружным кольцом обгонной муфты; 40 – вкладыш ступицы
На двигатель мод. 2106 устанавливают стартер 35.3708 (
Рис. 7.34. Схема соединений стартера с двигателем ВАЗ-2106: 1 – аккумуляторная батарея; 2 – стартер; 3 – генератор; 4 – монтажный блок; 5 – замок зажигания; 6 – реле включения стартера
Схема соединений стартера показана на
Рис. 7.35. Детали стартера 35.3708: 1 – крышка со стороны привода с промежуточным кольцом; 2 – резиновая заглушка; 3 – рычаг привода; 4 – тяговое реле; 5 – крышка со стороны коллектора; 6 – щетка; 7 – пружина щетки; 8 – защитный кожух; 9 – стопорное кольцо; 10 – регулировочная шайба;
11 – корпус; 12 – стяжной болт; 13 – якорь; 14 – изолирующая трубка; 15 – обгонная муфта с шестерней привода; 16 – ограничительное кольцо
Отверните винты крепления и снимите защитный кожух 8 (

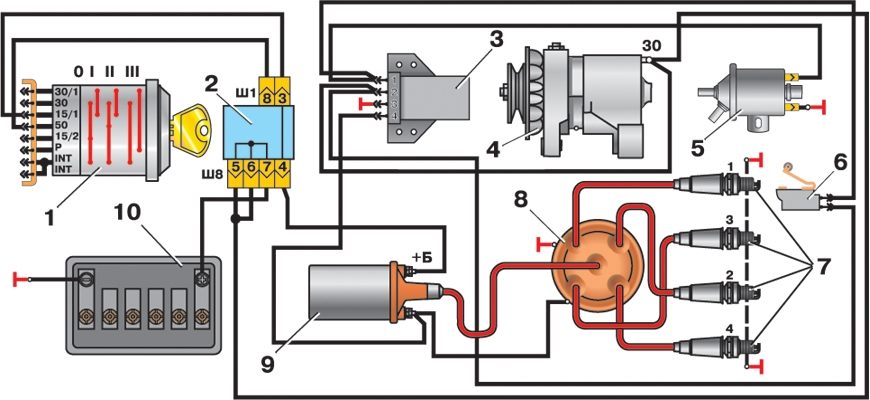

Рис. 7.36. Схема системы зажигания двигателя мод. 2106: 1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея
Система зажигания батарейная, номинальное напряжение в первичной цепи 12 В, состоит из катушки зажигания 9 (
Рис. 7.37. Распределитель зажигания 30.3706: 1 – валик распределителя зажигания; 2 – провод подвода тока к распределителю зажигания; 3 – защелка крепления крышки; 4 – корпус вакуумного регулятора; 5 – диафрагма; 6 – крышка вакуумного регулятора; 7 – тяга вакуумного регулятора; 8 – патрубок для вакуумного шланга от карбюратора; 9 – смазочный фитиль (фильц) кулачка; 10 – опорная пластина регулятора опережения зажигания; 11 – ротор распределителя зажигания; 12 – боковой электрод с клеммой для провода к свече зажигания; 13 – крышка распределителя зажигания; 14 – центральная клемма для провода от катушки зажигания; 15 – центральный угольный электрод с пружиной; 16 – центральный контакт ротора; 17 – резистор для подавления радиопомех; 18 – наружный контакт ротора; 19 – ведущая пластина центробежного регулятора; 20 – грузик центробежного регулятора опережения зажигания; 21 – ось рычажка; 22 – кулачок прерывателя; 23 – рычажок прерывателя; 24 – стойка с контактами прерывателя; 25 – контакты прерывателя; 26 – подвижная пластина прерывателя; 27 – конденсатор; 28 – корпус распределителя зажигания; 29 – маслоотражательная муфта валика; 30 – стопорная пластина подшипника; 31 – подшипник подвижной пластины прерывателя; 32 – корпус масленки; 33 – винты крепления стойки с контактами прерывателя; 34 – винт клеммного зажима; А – канавка для отличия распределителей зажигания 30.3706; Б – паз для перемещения стойки с контактами
Прерыватель состоит из кулачка 22 (

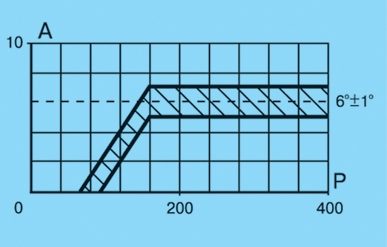

Рис. 7.38. Характеристика центробежного регулятора распределителя зажигания: А – угол опережения зажигания, град; n – частота вращения валика распределителя зажигания, мин–1
Рис. 7.39. Характеристика вакуумного регулятора распределителя зажигания: А – угол опережения зажигания, град; P – разрежение, мм рт. ст.

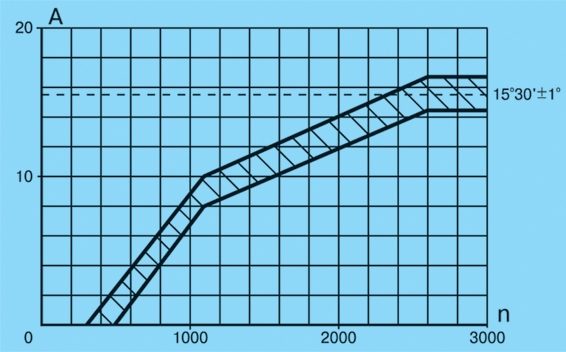

Полученную характеристику центробежного регулятора опережения зажигания сопоставьте с характеристикой на

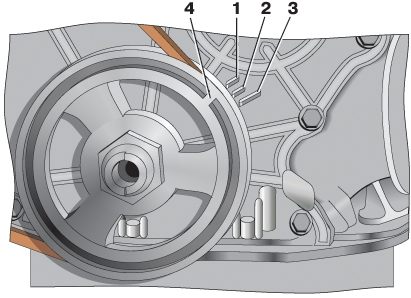

Рис. 2.53. Установочные метки на шкиву коленчатого вала и крышке привода механизма газораспределения: 1 – метка опережения зажигания на 10°; 2 – метка опережения зажигания на 5°; 3 – метка опережения зажигания на 0°; 4 – метка ВМТ на шкиву
2. Пустите двигатель и на режиме холостого хода направьте мигающий свет стробоскопа на установочные метки на шкиву коленчатого вала и крышке привода газораспределительного механизма (см.

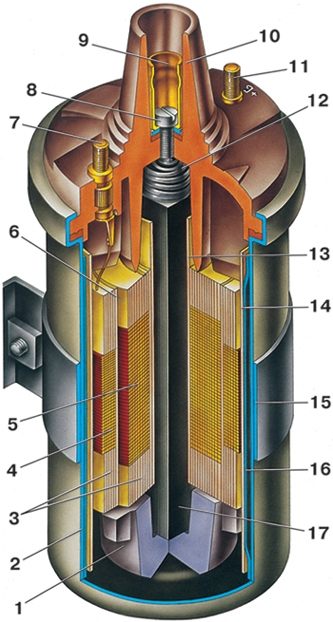

Рис. 7.40. Катушка зажигания: 1 – изолятор; 2 – корпус катушки зажигания; 3 – изоляционная бумага обмоток; 4 – первичная обмотка; 5 – вторичная обмотка; 6 – изоляция между обмотками; 7 – клемма вывода конца первичной обмотки; 8 – контактный винт; 9 – вывод высокого напряжения; 10 – крышка; 11 – клемма "+Б" вывода начала первичной и конца вторичной обмоток; 12 – пружина центральной клеммы; 13 – каркас вторичной обмотки; 14 – наружная изоляция первичной обмотки; 15 – скоба крепления катушки; 16 – наружный магнитопровод; 17 – сердечник
Катушка Б117-А, представляющая собой высокочастотный трансформатор, маслонаполненная, неразборная и рассчитана на длительный срок службы. В нормальном режиме работы высокое напряжение на выводе 9 (
Рис. 7.41. Свеча зажигания А17ДВ–10: 1 – боковой электрод; 2 – центральный электрод; 3 – теплоотводящая шайба; 4 – уплотнительное кольцо; 5 – корпус свечи; 6 – изолятор; 7 – стеклогерметик; 8 – контактный стержень
На двигатель мод. 2106 устанавливают свечи А17ДВ-10 или РМ14-225/2А (рис. 7.41). По конструкции они практически аналогичны свечам А20Д1 двигателя мод. 331 (см. "Электрооборудование автомобиля модели 21261-020") и отличаются от них калильным числом.
Если случаются перебои в зажигании, особенно в одном или нескольких цилиндрах, проверьте состояние свечей.
Свечи зажигания с нагаром или загрязненные очистите на пескоструйном аппарате.
Если нагар светло-коричневого цвета, его можно не удалять, так как он является признаком исправности двигателя и не нарушает работы системы зажигания.
После очистки осмотрите свечи и отрегулируйте зазор между электродами. Если на изоляторе есть сколы, трещины или повреждена приварка бокового электрода, свечу замените.
Зазор 0,5–0,6 мм между электродами свечи проверяйте круглым проволочным щупом. Проверять зазор плоским щупом нельзя, так как при этом не учитывается выемка на боковом электроде, которая образуется при работе свечи.
На стенде свечи А17ДВ-10 проверяют так же, как свечи А20Д1 двигателя мод. 331.
ПРЕДУПРЕЖДЕНИЕ
Зазор можно регулировать подгибанием только бокового электрода свечи. Центральный электрод подгибать запрещено – можно сломать керамический изолятор.
Видео про "Электрооборудование автомобиля модели 21261-030" для Иж Фабула
Тест приборной панели нового образца ИЖ 2126 Мой ИЖ 2126 Ода,обзор.
Машина ОДА ИЖ-2126-030, 2001 года выпуска, пробег 69828 км.
Статья написана 13 ноября 2007 года.
Пять лет она меня доставала :-).
И чего только я не делал!
Да ничего не делал (:-)). Чисто по русски - ездил, и всё.
Пока три дня назад она не сказала «ква-а».
Всё равно сопротивлялся. Полностью сел аккумулятор в Ашане-Меге, при очередной поездке за продуктами. Ну, асфальт там ровный, с толкача на 10 метрах завелась, благо мотор просто «вылизан».
Не хватило. Ещё пара поездок - с подзарядкой аккумулятора дома (в гараже шестой месяц света нет).
Тоже мало. Ещё разик сносил аккумулятор из гаража домой на зарядку и затем в гараж (пара километров до гаража).
Шурин подсказал - подай плюс 12 непосредственно на «таблетку» - получится без регулировки напряжения в бортсети, но зарядка хоть будет. Сказано - сделано ( РЕКОМЕНДУЮ для таких случаев). Просто проводок с метр длиной с крокодилом на одном конце и авто-разъёмом (мама) на другом -
Подключается провод к «плюсу» аккумулятора и входу «таблетки» вместо тонкого провода, идущего из генератора. Только если нет прерывателя массы не забывайте его отключать после поездки! Иначе аккумулятор очень быстренько разрядится.
Поездил, всё нормально. Только страшновато немного - напряжение повышенное и что-нибудь сгореть должно обязательно.
Починить бы самому - да как представишь - лезть в мёрзло-тёмную яму, да на морозе копаться с/под мотором - бр-р-р.
Доехал до сервиса.
- да без проблем! 220 р. снятие генератора, 500 р. - переборка, плюс запчасти да поставить. Подъезжайте часа через полтора, сделаем.
Ладно, доехал до гаражного сервиса. Там, как всегда - яма занята и времени нету. Порекомендовали снять генератор самому и принести - сделают.
Делать нечего. Уже в гараже, облачившись в халат поверх куртки, со свечкой (!) - начал работать. Переноска хоть и есть, так ведь опять аккумулятор домой тащить пришлось бы!
Гайки открутились на удивление легко (7 лет их никто не трогал). Нижняя шпилька немного правда воспротивилась - открутил полуметровым разводным ключом. Генератор снял сверху. Благо замёрз таки как цуцик, генератором решил заняться дома.
Мануал. Открутить четыре шпильки, снять крышки. Шпильки открутились быстро - но крышки! ЧАС стучал, постукивал, колошматил - сначала ключом, потом молотком - Аха! «. Крышки легко снимаются. » - как же! Сейчас!
Отломив кусочек от крышки, понял всю бесполезность этого занятия. Так и отнёс к гаражному мастеру. Помощник, также постучав молотком, заявил - надо высверливать торец и выбивать сам вал. Оставьте, завтра сделаем.
На другой день, ближе к обеду, позвонил - как дела, надо что прикупить?
- да всё уже куплено и сделано! Приходите забирайте.
- классно!
И что же выяснилось в результате?
Вот такая вот выявилась картинка -
Когда-то, давным давно, в какие-то моменты, нагрузка была слишком сильная. Диодный мост и перегрелся. А так как стянут был хорошо, одна из пластинок, расплавив пластмассовую изолирующую втулку, просто прогнулась немного (сами диоды при этом ВСЕ целые! Специально прозвонил).
Вот и всё! Было сыро и влажно - контакт был. Становилось сухо - контакт пропадал - зарядки не было.
Сколько же мучений это принесло! Где только не искал этот пропадающий контакт. Даже как-то «чёрную коробку» снимал - вынул ВСЕ девять или десять разъёмов с толстенными жгутами, обжал ВСЕ контакты (мамы), после чуть не молотком заколачивал их обратно. И замок зажигания снимал-перебирал. И таблетку - реле-регулятор менял года три назад. И в этот раз начал с её замены.
Вот так поковыряешься - зарядка есть. Поездил - зарядки нет. Совершенно непредсказуемо. Пять лет где-то. Нет, под конец уже начал замечать, что в сырую погоду зарядка (как правило) была.
И вспомнил, почему мог перегреться диодный мост.
На заре совсем, ещё по привычке, оставшейся с 28-ми летнего москвича 412, на котором три года «ездил», в новую машину загрузил чуть не все инструменты, провода. И для «прикуривания» провода тоже. Тогда же и была пара-тройка случаев - помогал шоферам, давал «прикурить». Благо и сам когда-то бывал в таких ситуациях и мне помогали.
Потом уже попривык к новой машине и багажник очистился от всего этого «шофёрского набора».
Только вот что поражает в этой истории.
Ну как! Кто! Какой же идиот придумал поставить в такое ответственное место втулку из легкоплавкой пластмассы. Что, текстолита в стране нет? Или уж самого дешёвого гетинакса, на худой конец! Ну ведь нету у нас химии в стране вообще! НЕ МОГУТ наши химики делать пластмассу! Ну не могут, и всё! Ну как так можно было сделать машину?!
Из-за этой химии как-то раз чуть совсем машина не сгорела. Такая же картинка. Советская контактная группа в распределителе-прерывателе. Просто от времени и давления проплавилась шайба прокладка из легкоплавкой пластмассы. Контакты и замкнулись. Намертво! И НИ ОДИН предохранитель не отработал!
Сначала нагрелись и расплавились провода, идущие на контактную группу, они проплавили изоляцию силового плюсного провода и насмерть замкнули его на землю. Дымищи было, думал совсем хана - боялся капот открывать - а полыхнёт! И это в дороге, на ходу! (по дороге - сначала выключился приёмник, ЧЕРЕЗ 20 СЕКУНД из под капота повалили клубы белого дыма).
Вот такая вот машина. Или Химия. Или конструктора. Рассея, короче.
Мастер запросил 500 рублей. Отдал, поблагодарил, пошёл ставить генератор обратно.
Так же - в промёрзшем гараже, со свечкой :-))). И смех и грех. Исправно платить за свет и гараж и не иметь света по полгода.
Поставил генератор как-то без проблем совсем. Ремень генератора натянул на глаз. Вроде и сильно получилось, вроде нормально.
Завёл - всё супер - зарядка есть!
Что ещё, в своё время, мешало найти неисправность?
Лампочка закрытия дроссельной заслонки! То она не горела, то начинала светить - тускло, чуть заметно. Иногда чуть поярче - именно в эти моменты пропадала зарядка. Вот где искать? Причём здесь положение дроссельной заслонки и отсутствие зарядки?!
Только потом, в интернете, нашёл. Оказывается, при включении зажигания на панели приборов загорается лампочка - воздушная заслонка закрыта. На самом деле через эту лампочку подключено возбуждение генератора (О как хитро! Фольксвагену какому до этого никогда не додуматься!)
Поэтому, как только двигатель заработал и пошла зарядка, лампочка эта гаснет (про незакрытую ещё к тому моменту заслонку речь уже не идёт).
Вот так бывает иногда.
Генератор на ОДЕ стоит от восьмёрки, вроде как. Стоит он 2011 рублей.
Таблетки - на заводе была поставлена Я212Ф11Е, заменяется на 54.3702.
Подходят для генераторов 37.3701, 371.3701, 372.3701.
Подшипники стоят: передний 259-324 р., задний 280-285 р.
Диодный мост стоит 150 р.
Итого только по запчастям выходит 689 р. минимум (цена подшипников зависит какой фирмы привезут).
Новые подшипники нужны по любому. Крышки генератора легко отсоединяются только на новеньком генераторе! На моём закис задний подшипник и не давал ничему сдвинуться. Мастер высверлил в торце крышки генератора отверстие диаметром 10 мм, через него выбил ось ротора, после отверстие было аккуратно закрыто. Передний подшипник после шести лет эксплуатации имел люфт (болтался) чуть не на один миллиметр - то есть всяко требовал замены.
Понятно, конечно. И подшипники, и диодный мост - всё из запасов, потому и цена получилась 500 рублей за всё про всё.
Гарантию Мастер дал. Да что там гарантия - находится в тех же гаражах и недалеко - ему нет смысла делать некачественно.
Вот такая получилась история с пропаданием зарядки аккумулятора в машине ОДА ИЖ-2126-030.
Читайте также:
