Где находится датчик температуры bmw e60
Датчик температуры передает информацию о температуре охлаждающей жидкости в блок управления. В датчике использован термочувствительный элемент с отрицательным температурным коэффициентом, сопротивление которого падает с увеличением температуры. При отказе датчика блок управления принимает температуру охлаждающей жидкости равной +80°С. Это примерно соответствует температуре для прогретого двигателя, но приводит к тому, что при низких наружных температурах холодный двигатель запускается с трудом и неустойчиво работает на холостом ходу.
Проверка работоспособности температурного датчика охлаждающей жидкости
Отсоедините разъем от датчика. Присоедините к выводам датчика омметр. Измерьте сопротивление и сравните с приведенным в таблице (при температурах, отличающихся от указанных в таблице, возможны промежуточные значения - смотрите график, расположенный ниже). Если сопротивление не соответствует приведенному в таблице (графике), снимите датчик.
Основные значения сопротивления Датчика температуры охлаждающей
жидкостипри температуре +20° ± 3°С 2,3 - 2,7 кОм
при температуре +80° ± 3°С 0,30 - 0,36 кОм
при температуре -10° ± 3°С 8,20 - 10,05 кОм[/b]
Подвесьте датчик на проволоке в сосуде с водой так, чтобы он не касался стенок. Охладите воду льдом, а затем нагрейте на плитке. При достижении температур, указанных в таблице, вынимайте датчик и измеряйте сопротивление между его выводами. Если значения сопротивлений не лежат в допустимых пределах, смело меняйте датчик.
Если датчик температуры исправен
Присоедините вольтметр между контактом разъема датчика и массой
Включите зажигание (напряжение должно составлять около 5 В, при отсутствии напряжения проверьте провод питания датчика на обрыв)
Проверьте провод массы
Если датчик и провода в порядке, неисправность находится в блоке управления
Снятие, демонтаж датчика температуры
Перед снятием датчика слейте часть охлаждающей жидкости и сохраните ее для повторного использования (Лично я ее выливаю нафиг и никогда повторно не использую)
Выверните датчик температуры (2) системы DМЕ (1 — датчик указателя температуры на панели приборов)
Установка датчика температуры
Вверните датчик с новым уплотнительным кольцом и затяните моментом 12-14 Нм (18 ± 1 Нм для дизельных двигателей). Внимание: не превышайте указанный момент затяжки!
Присоедините разъем (голубой разъем принадлежит датчику температуры системы DМЕ, черный — датчику указателя температуры)
Залейте охлаждающую жидкость
Удалите воздух из системы охлаждения
После пробной поездки проверьте, нет ли течи вокруг датчика и при необходимости слегка подяните датчик
Внимание! в двигателе М20 нажмите на колодку разъемов (3) возле каждой форсунки, чтобы убедиться в надежности контакта.
Проверка, снятие и установка датчика температуры охлаждающей жидкости. Таблица показаний сопротивления.
Автомобили с автоматическим кондиционированием воздуха и дисплеями водителя с информацией о температуре наружного воздуха требуют наличия датчика для сбора этой информации. Обе системы полагаются на этот датчик для питания переключателей и элементов управления. Которые компьютер использует для автоматизации автоматической системы кондиционирования воздуха. А также для питания цифровых показаний на дисплее наружной температуры.
Если какая-либо из этих систем выйдет из строя, возможно, вам придется заменить этот датчик. Есть несколько признаков неисправности датчика температуры окружающего воздуха
. Если ваш автомобиль испытывает какие-либо из них. Используйте следующий процесс для решения этой проблемы.

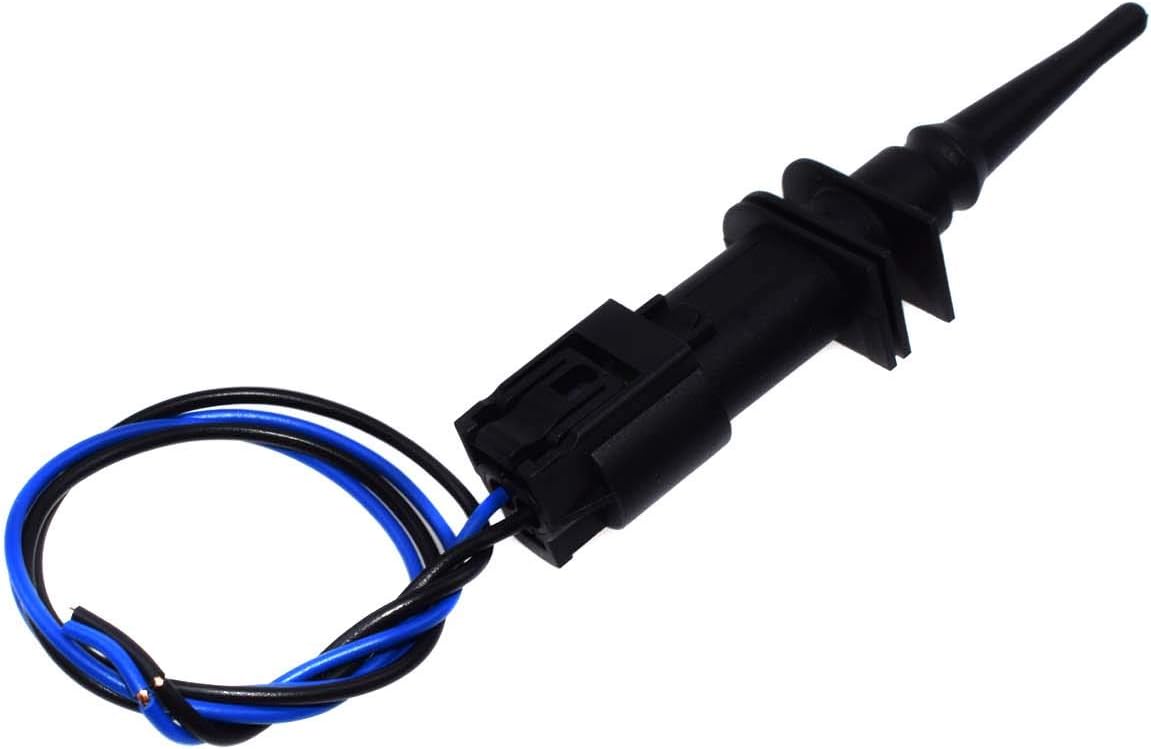

Часть 1 из 2: снимите старый датчик температуры окружающей среды
Необходимые Материалы
Шаг 1: отсоедините аккумулятор. Отсоедините заземляющее соединение от аккумулятора.
Отключение питания от аккумулятора при работе с любым типом электрической системы на вашем автомобиле имеет решающее значение для безопасности.
Шаг 2: Найдите датчик. Вы можете найти датчик температуры окружающего воздуха в передней части моторного отсека.
Обычно этот датчик располагается за решеткой радиатора. Но находится перед радиатором и опорой радиатора.
Это лучшее место для датчика. Так как он находится вдали от тепла двигателя и может точно считывать температуру окружающего воздуха вокруг него; то есть температуру воздуха. Поступающего во впускной коллектор в передней части двигателя.
Как правило, производители автомобилей пытаются сделать эти датчики доступными, но защищенными. Возможно, вам придется удалить часть или всю переднюю решетку радиатора. Чтобы получить доступ к этому датчику.
Шаг 3: отсоедините датчик. Обычно вы можете сначала отсоединить эти датчики температуры от их проводки. А затем выкрутить их или отстегнуть.
Проводка подается в “клемму
Отсоедините эти провода и отложите их в сторону. Некоторые из них монтируются с помощью дополнительного винта из-за того. Что датчик сам по себе не крепится ни к одной части автомобиля. Кроме того, может потребоваться установить кронштейн для удержания датчика в нужном положении.
Шаг 4: Снимите датчик. Вы должны быть в состоянии затем вытащить. Выкрутить или отстегнуть датчик или снять его с кронштейна.
После удаления проверьте датчик на наличие каких-либо серьезных повреждений.
Датчики температуры окружающего воздуха расположены в относительно чувствительном положении в передней части автомобиля.
Любое повреждение переднего бампера или решетки радиатора может вызвать проблемы с этим датчиком. Все, что попадает в вашу решетку радиатора во время движения, может попасть в этот датчик. Если он не будет должным образом защищен.
Если датчик температуры окружающей среды вышел из строя из-за проблем с компонентами. Окружающими его. Эти проблемы должны быть решены. Прежде чем вы потратите свои деньги и время на замену его новым. Если оставить эти проблемы без внимания, они также могут привести к сбою вашего нового датчика.

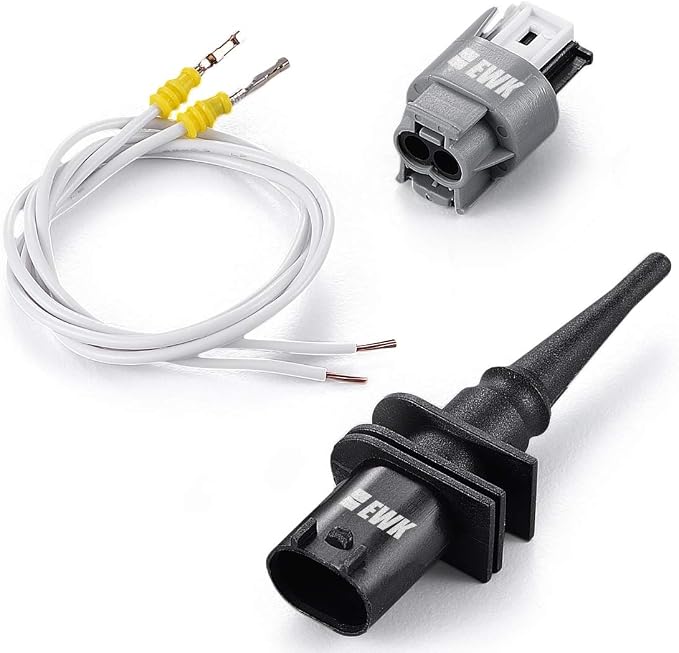

Часть 2 из 2: Установите новый датчик
Шаг 1: вставьте новый датчик. Вставьте новый датчик так же. Как вы удалили последний датчик.
Поп, винт, зажим или болт на новом датчике, и он должен соответствовать точно так же. Как и другой.
Имейте в виду. Что некоторые новые запасные части спроектированы немного по-другому и могут выглядеть не совсем так же. Однако они должны соответствовать своему положению и подключаться точно так же. Как и старый датчик.
Шаг 2: снова подсоедините клеммы проводки. Вставьте существующую клемму проводки в новый датчик.
Новый датчик должен принимать существующие провода так же. Как и старая часть.
- Примечание: никогда не вставляйте клемму электропроводки в ее аналог. Они могут быть упрямыми. Но их ломка и необходимость заново подключать новый терминал могут быть трудоемкими и дорогостоящими. Они должны нажать на кнопку и оставаться на месте. Проверьте клеммы при работе с ними, чтобы убедиться, что они находятся в хорошем состоянии.
Шаг 3: переустановите все части, удаленные для доступа. После подключения датчика вы можете снова прикрепить любую часть решетки или крышки радиатора. Которые вы сняли для доступа к датчику.
Шаг 4: снова подключите отрицательную клемму аккумулятора. Снова подсоедините отрицательную клемму аккумулятора. В этот момент Вы готовы позволить компьютеру вашего автомобиля приспособиться к новому датчику.
Шаг 5: Тест-драйв вашего автомобиля. Сенсору и компьютеру потребуется некоторое время для связи.
После того, как они установили связь друг с другом. Дисплеи вашего автомобиля должны быть правильно считаны.
Дайте автомобилю прогреться, а затем установите его на температуру. Которая ниже или выше температуры окружающей среды снаружи. При желании можно водить автомобиль по кругу. Пока вы проверяете автоматический контроль температуры. Вы также можете выполнить этот тест в режиме парковки.
Производители автомобилей пытаются использовать одни и те же датчики для выполнения различных функций. Датчик температуры окружающего воздуха может оказывать различное влияние на работу ваших автоматических систем кондиционирования и отопления. Это также может повлиять на показания на дисплее драйвера температуры наружного воздуха.
Вы можете легко и экономически эффективно заменить датчики температуры окружающей среды самостоятельно. Если вам неудобно выполнять этот процесс самостоятельно. Обратитесь к сертифицированному специалисту YourMechanic. Чтобы он заменил для вас датчик температуры окружающей среды в месте. Которое лучше всего соответствует вашим потребностям.
Вызов тестового режима приборной панели
Нажать и удерживать примерно 10 секунд кнопку сброса суточного пробега. После перехода в тестовый режим в окне где обычно отображается забортная температура и текущее время появится номер текущего теста.подтеста
01.__
<далее разнообразная информация данного теста.подтеста>
в обычном состоянии тесты приборной панели заблокированы и доступны для просмотра только подтесты тестов 01 и 02. Для разблокировки доступа к остальным тестам необходимо перейти в тест 19.
Навигация между тестами и подтестами осуществляется следующим образом: если после перехода в режим теста когда на приборной панели появилось 01.__ отпустить кнопку сброса суточного пробега то через примерно 1 секунду надпись 01.__ сменится надписью 01.01 - что означает что вы находитесь в первом тесте и его первом подтесте. Теперь кратковременные нажатия на кнопку сброса показаний суточного пробега будут последовательно переключать подтесты первого теста 01.02, 01.03, 01.04 и т.д. циклически. Если не дожидаясь пока надпись 01.__ сменится на 01.01 повторно нажать на кнопку сброса показаний суточного пробега то вы перейдете во второй тест: 02.__ и так далее. В любом из тестов прекращение нажатий на кнопку через примерно одну секунду приводит к переходу к первому подтесту данного теста: ХХ.01 и дальнейшие нажатия на эту кнопку будут приводить к переключениями между подтестами данного теста. Для возврата к режиму выбора теста необходимо нажать и удерживать туже кнопку около 2-3-4 секунд, тогда надпись сменится на ХХ.__ (где ХХ текущий выбранный тест) и можно будет снова выбрать интересующий вас тест.
Разблокировка всех 21 тестов производится в 19 тесте - при переходе на него на панели высвечивается
через одну секунду надпись сменяется на
19.01
LOCK: ON
CODE: 00
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения BMW 3 , вентилятор охлаждения BMW 3 , радиатор охлаждения BMW 3
3. Датчик температуры охлаждающей жидкости
Замена датчика температуры охлаждающей жидкости
Дизельный двигатель 2,0 л
| Параметр | Значение |
| Диапазон напряжения | 4,9–5,1В |
| Напряжение сигнала | от 0,2 до 3,3В |
| Время реагирования | 15 с |
| Дискретность определения температуры | ±1°C |
| Максимальный выходной ток | 20мА |
| Диапазон температур | от -55°C до 160°C |
1. Считать информацию в ЗУ неисправностей ЭБУ DDE.
2. Выключить зажигание.
3. Снять звукоизоляционный кожух.
4. Расфиксировать фиксатор (1) с крючком (2) и отсоединить разъем (3).
5. Снять датчик температуры охлаждающей жидкости (3) при помощи специального приспособления 11 8 850.
6. Проверить уплотнительные кольца круглого сечения.
7. Заменить дефектные уплотнительные кольца круглого сечения.
8. При необходимости долить охлаждающую жидкость.
| Параметр | Размер |
| Номинальное сопротивление при 25°C | 2252Ом ± 1,5% |
| Потребление тока | 1мА |
| Время реагирования | 15 с |
| Дискретность определения температуры | ±1°C |
| Максимальный выходной ток | 20мА |
| Диапазон температур | от -40°C до 150°C |
1. Считать информацию в ЗУ неисправностей ЭБУ DME.
2. Выключить зажигание.
3. Снять звукоизоляцию щита передка вверху.
4. Отвернуть гайки (1).
5. Вывернуть болты (2).
6. Снять звукоизоляцию (3) с щита передка.
7. Насадить специальное приспособление 13 0 250 (1) на трубопровод подвода топлива (3), расположив фиксирующие выступы инструмента в пазах быстроразъемной муфты.
8. Зафиксировать специальное приспособление 13 0 250 над винтом (2) с накатанной головкой.
Положить ветошь над трубопроводом подвода топлива и насосом высокого давления
9. Для разблокировки сдвинуть трубопровод подвода топлива (3) в направлении насоса высокого давления, затем снять в направлении, указанном стрелкой.
10. Удалить специальное приспособление 13 0 250 и ветошь.
11. Перекрыть штуцер топливопровода насоса высокого давления с помощью подходящей заглушки.
12. Заглушить трубопровод подвода топлива с помощью специального приспособления 13 5 161.
При установке фиксирующие выступы должны быть без повреждений. Топливопровод с поврежденными фиксирующими выступами следует заменить. Трубопровод подвода топлива должен зафиксироваться со слышимым щелчком.
13. Освободить при помощи специального приспособления трубопровод подвода топлива (1) и вытянуть его.
14. Закрыть насос высокого давления и трубопровод подвода топлива подходящими заглушками.
Датчик температуры охлаждающей жидкости установлен сзади на головке блока цилиндров в выходном фланце системы охлаждения
15. Расфиксировать и отсоединить разъем (1).
16. Сжать фиксирующие выступы на датчике температуры охлаждающей жидкости (2).
17. Вытащить назад из фланца системы охлаждения и снять датчик температуры охлаждающей жидкости (2).
При установке заменить уплотнительное кольцо (1)
18. При необходимости долить охлаждающую жидкость.
19. Проверить герметичность системы охлаждения.
| Параметр | Размер |
| Номинальное сопротивление при 25°C | 2252Ом ± 1,5% |
| Потребление тока | 1мА |
| Время реагирования | 15 с |
| Дискретность определения температуры | ±1°C |
| Максимальный выходной ток | 20мА |
| Диапазон температур | от -40°C до 150°C |
Датчик температуры охлаждающей жидкости установлен спереди на головке блока цилиндров
1. Расфиксировать и отсоединить разъем (1).
2. Вывернуть датчик (2) температуры охлаждающей жидкости.
3. Установить датчик.
4. При необходимости долить охлаждающую жидкость.
5. Проверить герметичность системы охлаждения.
| Параметр | Размер |
| Номинальное сопротивление при 25°C | 2252Ом ± 1,5% |
| Потребление тока | 1мА |
| Время реагирования | 15 с |
| Дискретность определения температуры | ±1°C |
| Максимальный выходной ток | 20мА |
| Диапазон температур | от -40°C до 150°C |
1. Считать информацию в ЗУ неисправностей ЭБУ DME.
2. Выключить зажигание.
3. Снять кожух катушек зажигания.
4. Расфиксировать и отсоединить разъем (1).
5. Вывернуть датчик (2) температуры охлаждающей жидкости.
6. Установить снятые детали в обратном порядке.
7. При необходимости долить охлаждающую жидкость.
