Система питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215 состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора с приводом дроссельных и воздушной заслонок, воздушного фильтра. На двигателе ЗМЗ-402 установлен карбюратор К-151. На двигателе ЗМЗ-406 установлен карбюратор К-151Д, а на двигателе УМЗ-4215 карбюратор К-151С или К-151Т.

Система питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215, устройство, принцип работы, как охладить бензонасос во время движения.

Система питания топливом двигателей ЗМЗ-4063 и ЗМЗ-4061 практически аналогична системе питания топливом двигателей ЗМЗ-4026 и ЗМЗ-4025. Различие состоит в месте расположения топливного насоса, топливного фильтра и в модификации карбюратора (К-151Д вместо К -151). У К-151Д производительность второго жиклера холостого хода составляет 425 см3/мин вместо 330 см3/мин.

Поскольку у двигателей семейства ЗМЗ-406 предусмотрен подогрев впускной трубы жидкостью из системы охлаждения двигателя, в выпускном коллекторе отсутствует заслонка сезонного переключения подогрева «зима-лето». Кроме этого несколько изменены схемы подключения экономайзера принудительного холостого хода (ЭПХХ) и системы рециркуляции отработавших газов.

Принцип работы системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливо, под действием разрежения, создаваемого топливным насосом, проходит через сетку топливозаборника и по топливопроводу поступает в корпус фильтра-отстойника. Вода и крупные механические частицы остаются в корпусе. Топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по трубопроводу подается к топливному насосу.

Схема системы питания топливом двигателей ЗМЗ-4026 и ЗМЗ-4025 на автомобилях Газель.

После насоса топливо проходит через фильтрующий элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.

Топливный бак системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливный бак расположен с левой стороны на лонжероне рамы. При установке двух баков они расположены по обеим сторонам автомобиля. Баки крепятся к лонжеронам при помощи кронштейнов и хомутов. Между хомутами и баком уложены картонные прокладки.

На фургонах и автобусах Газель устанавливается только металлический бак. На остальных автомобилях Газель могут быть установлены металлический или пластмассовый топливные баки. Заправочная емкость металлического бака составляет 70 литров. Пластмассового — 60 литров.

В верхней части бака находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива. В нижней части бака расположена сливная пробка. Наливная горловина пластмассового топливного бака закреплена на задней панели кабины и соединена с баком резиновым шлангом. Резьбовая пробка наливной трубы — без клапанов.

Паровоздушный клапан соединен с баком с помощью поливинилхлоридной трубки и штуцера с шариковым клапаном. Он предотвращает вытекание топлива из бака при опрокидывании автомобиля в аварийных ситуациях. Паровоздушный клапан имеет впускной и выпускной клапаны. Впускной клапан срабатывает при разрежении в баке 0,44–3,53 кПа. Выпускной — при давлении 0,39–1,62 кПа.

На фургонах и автобусах Газель наливная горловина бака расположена в специальной нише. Снаружи горловина закрыта лючком. Пробка наливной горловины металлического бака имеет впускной и выпускной клапаны. Аналогичные паровоздушному клапану пластмассового топливного бака. При заполнении бака вытесняемый топливом воздух отводится в атмосферу через воздушную трубку.

Топливопроводы системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливопроводы выполнены из латунных трубок. Трубки соединены с топливным насосом, баком, фильтром-отстойником, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами. Сливной топливопровод отводит излишки топлива от карбюратора. Это улучшает работу системы питания и пуск горячего двигателя при высокой температуре окружающего воздуха. При установке двух баков на модификации Газель ГАЗ-33027 слив топлива из карбюратора в бак отсутствует.

Воздушный фильтр на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Воздушный фильтр сухого типа. Со сменным фильтрующим элементом из пористого картона. Установлен на карбюраторе через резиновую прокладку. Фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на брызговике справа.

При температуре окружающего воздуха ниже 5 градусов, для подачи в карбюратор подогретого воздуха, воздухозаборный шланг необходимо отсоединить от патрубка, находящегося на брызговике. И затем подсоединить к патрубку экрана установленного на выпускном коллекторе двигателя.

Привод дроссельных и воздушной заслонок системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Привод дроссельных и воздушной заслонок системы питания топливом на Газель, состоит из:

Управление воздушной заслонкой карбюратора осуществляется ручкой тяги с места водителя. Когда ручка находится в исходном положении (утоплена), воздушная заслонка полностью открыта. Чтобы не повредить тягу и привод воздушной заслонки, перед вытягиванием ручки нажимаем и удерживаем нажатой педаль акселератора.

Топливный насос системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливный насос диафрагменного типа. Приводится в действие от эксцентрика на распределительном валу. Насос двигателей ЗМЗ-4063 и ЗМЗ-4061 установлен около передней крышки головки блока цилиндров справа. Прикреплен к крышке двумя болтами. Приводится от эксцентрика распределительного вала впускных клапанов через промежуточный рычаг с оттяжной пружиной, установленный на оси, ввернутой в переднюю крышку.

Топливный насос двигателей ЗМЗ-4026 и ЗМ З-4025 установлен на блоке цилиндров внизу слева. Имеет аналогичный привод от эксцентрика на распределительном валу. Топливный насос состоит из сборных узлов корпуса с диафрагмой и рычагом привода.

Клапан насоса состоит из обоймы, изготовляемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной из бронзовой проволоки. Над всасывающими клапанами насоса установлен фильтр, изготовленный из мелкой латунной сетки. Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода. Для предотвращения попадания бензина в картер при повреждении диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром.

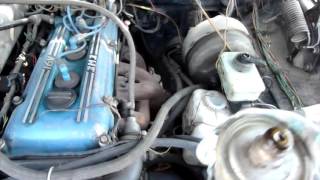

Как охладить бензонасос при перегреве во время движения.

Топливный фильтр-отстойник системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливный фильтр-отстойник установлен на левом лонжероне рамы перед топливным баком. Предназначен для отделения от топлива воды и механических примесей размером более 0,05 мм. Для слива отстоя внизу корпуса фильтра имеется сливная пробка. Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом. Он состоит из набора тонких металлических пластин.

Фильтр тонкой очистки топлива системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Фильтр тонкой очистки топлива системы питания топливом на Газель, устанавливается на двигателе перед карбюратором и состоит из:

Система рециркуляции отработавших газов на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Система рециркуляции отработавших газов (СРОГ) установлена на двигателях ЗМЗ-406 и на части двигателей ЗМЗ-402 и УМЗ-4215. Она служит для снижения выброса токсичных веществ с отработавшими газами путем подачи части отработавших газов из выпускного коллектора в цилиндры двигателя. Рециркуляция отработавших газов осуществляется на двигателе, прогретом до температуры охлаждающей жидкости не ниже 35-40 градусов на частичных нагрузках.

СРОГ не работает на холостом ходу и при полном открытии дроссельных заслонок. Управление работой СРОГ осуществляется разрежением от первой камеры карбюратора, передаваемым по шлангам через термовакуумный включатель, установленный в рубашке подогрева впускной трубы и к клапану рециркуляции, установленному на впускном трубопроводе.

При этом часть отработавших газов, подведенных по трубке от выпускного коллектора через открытый клапан рециркуляции поступает во впускную трубу. И далее в цилиндры двигателя. При отсутствии управляющего разрежения в шланге клапан рециркуляции под действием пружины закрыт и СРОГ не работает. Эксплуатация автомобиля с неисправной СРОГ ведет к неустойчивой работе двигателя на холостом ходу. Перерасходу топлива и повышенному выбросу токсичных веществ.

Реле бензонасоса: устройство и основные неисправности

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Начиная издалека

Отнюдь не удивительным для современной автомобильной промышленности является использование ЭБУ – электронного блока управления. Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.

Сердцем электронного блока управления является микроконтроллер. Мы не будем разбираться в особенностях различных контроллеров, но лишь скажем, что чем более новым является автомобиль, тем, вероятнее всего, более сложный и совершенный микроконтроллер использует его ЭБУ. Впрочем, у разных микроконтроллеров есть общие элементы. К примеру, порты ввода/вывода.

Как легко догадаться, они нужны для того, чтобы контроллер мог получать и отдавать сигналы. В даташитах данные порты имеют обозначения в виде букв А, В, С и так далее. Вся прелесть в том, что именно прошивка, она же программа, будет определять, какой из портов будет играть роль входящего, а какой – исходящего.

Прошивка также определит параметры работы датчиков и исполнительных элементов авто.

Ключевые функции реле бензонасоса

Так для чего же нужно реле? Одной из основных его задач является создание чего-то наподобие буферного каскада между потребителем тока в бортовой электросети и электронным блоком управления. Дело в том, что топливные насоса оборудуются двигателями постоянного тока, причем весьма мощными.

А к выходу ЭБУ нельзя подключать большую нагрузку. И именно реле позволяет создавать цепи управления, к которых будет действовать ток небольшой силы. Это однозначно применимо к автомобильным электроцепям, которые включают в себя слаботочные цепи управления и силовые провода, с которыми связаны насосы, оптика и т.п.

Что до других задач реле бензонасоса, то их довольно много:

• Обогрев лямбда-зонда. В одних системах обогрев включался вместе с включением бензонасоса, а на других для подобных задач устанавливался отдельный транзистор;
• Управление топливным насосам. А точнее, ввод насоса в работу. Дабы при включении двигателя в топливной магистрали сразу же повысилось давление, реле включает насос подачи топлива всего на пару секунд. Далее за работой бензонасоса «следят» более мощные агрегаты;
• Контроль работы пусковой форсунки. Это актуально для работы еще непрогретого двигателя. Когда двигатель «холодный» пусковая форсунка может работать 8-10 секунд, тем временем как на хорошо прогретом двигателе пусковая форсунка может проработать какие-то доли секунды;
• На автомобилях с коробкой-автоматом: управление функцией Kick-Down.

На некоторых автомобилях реле топливного насоса выполнять и еще несколько функций. К примеру, устройство может выполнять задачи ограничителя оборотов коленчатого вала. Если метонимия ДВС слишком высока, реле начинает работать на отключение электронасоса. Другая интересная функция: включение реле сразу при открытии водительской двери. Это позволяет заранее создать давление в системе подачи топлива, что способствует быстрому запуску силового агрегата.

Как видите, реле – это небольшой, но довольно важный компонент, повышающий стабильность работы нескольких автомобильных систем. Неисправности реле отрицательно сказываются на работе топливного насоса, вплоть до его выхода из строя и невозможности завести автомобиль. Впрочем, нельзя не отметить, что высокая живучесть данного элемента обусловлена хорошо проработанной схемотехникой – полный выход реле и заодно бензонасоса из строя наблюдается довольно редко.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

1. Попав в салон, водитель включает зажигание;
2. Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
3. Топливный насос отключается, о чем свидетельствует щелчок реле;
4. Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
5. Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием.

К слову, именно в этом случае можно наблюдать быстрый расход заряда аккумуляторной батареи, так как он тратится на вращения электромотора, встроенного в насос. Если в систему подачи топлива включен стартер, то за счет его работы топливный насос может повышать давление в системе даже в случае неисправности реле.

О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.

Совершенно новое реле может быстро выйти из строя по ряду причин. Первая, но довольно редкая причина: фабричный брак. Касается в основном недорогих реле, произведенных в промышленных регионах Азии. Вторая причина: попадание влаги. Контакты даже недавно установленного реле при этом покроются окислом. Третья и довольна частая причина, по которой реле перестает работать: выход из строя конденсаторов. Также нельзя не отметить возможность поломки реле при нарушении целостности бортовой электроцепи или же при коротком замыкании.

Как проверить реле бензонасоса

Сразу отметим, что перебои в работе бензонасоса могут быть связаны не только с выходом реле из строя, но и с проблемами с предохранителем. Последний устанавливается в так называемом блоке предохранителей и маркируется обычно как “Fuel Pump” (топливный насос). Предохранитель с поврежденным контактом нужно заменить новым. Благо, предохранители не стоят больших денег и их можно найти практически во всех магазинах с автомобильными товарами. А вот если проблема может крыться в реле бензонасоса, то его нужно проверить. Вот что надо сделать:

• Снять реле. Пользуясь мультиметром или тест-лампочкой лампочкой на 0,25 и меньше Ампер, проверить, есть ли напряжения на управляющих выводах на колодке реле. Контакт фиксируется параллельно на массу;
• Если, к примеру, лампочка не загорелась, нужно проверить участку цепи от реле вплоть до электронного блока управления, а уже потом судить об исправности реле.

Как показывает практика, проверка контактов и контрольная установка рабочего устройства позволяет понять, находится ли имеющееся реле в рабочем состоянии. Но учтите также и то, что элемент может перестать работать из-за установленного иммобилайзера или же сигнализации. Данные системы работают на то, чтобы прекратить подачу питания на топливный насос в случае попытки угона авто. Аналогичным образом работает системы, призванные обезопасить автомобиль от возгорания в случае аварии. Правда, они могут сработать даже при наезде на глубокую яму.

Выбор нового реле топливного насоса

Подобрать нужное реле не так уж и сложно. Для поисков лучше всего пользоваться электронными каталогами или сервисами по поиску запчастей по их наименованию и параметрам автомобиля, или же по кодам. Впрочем, искать можно и по VIN-коду. Опционально, автолюбитель может перепаять реле. Часто помогает восстановление дорожки. Компоненты реле можно на радиорынках. Впрочем, многие эксперты не советуют так делать.

Так как реле топливного насоса устроено довольно просто и имеет большой эксплуатационный ресурс, автолюбитель может поискать оригинальное б/у реле на автомобильной разборке. Если есть желание приобрести новый аналог, то здесь стоит обращать внимание на продукцию под именами хорошо известный брендов: Parts Mall, Bosch, Valeo. Недорогие, но менее качественные аналоги предлагают и упаковщики. Наиболее крупными фирмами-упаковщиками являются Meyle и JP Group.

Обращаем внимание автолюбителей на то, что дешевые реле бензиновых насосов можно заказать в интернет-магазинах, специализирующихся на товарах из Китая. Китайские реле крайне доступны в ценовом плане, но они не могут похвастать стабильным качеством. Лучшим выбором станет оригинальное реле или же устройство от упаковщиков и производителей, которые хорошо себя зарекомендовали.

Использование реле с отечественной классики (если оно подходит по количеству контактов) нежелательно – оно может справляться со всеми ключевыми функциями, кроме выключения топливного насоса в аварийном режиме.

Вывод

Реле бензонасоса – это небольшой, но крайне важный компонент электрической системы автомобиля. Подобрать новое реле довольно легко. Установить в свой автомобиль вполне можно и б/у реле бензонасоса. Более того, устройство даже можно отремонтировать, особенно если у вас есть опыт пайки электрических схем. Впрочем, полный выход реле из строя на многих моделях авто игнорировать не получится.

Не работает бензонасос газ 31105

3.9 / 5 ( 74 голоса )

Модель 3110 Горьковского автозавода была запущена в производство в 1997 году и задумывалась как более современное и усовершенствованное решение, сопоставимое с комплектацией среднего класса иномарок, при этом цена была заметно ниже.

Но как показало время, и данная модификация оказалась неконкурентоспособной, и поэтому после нескольких лет ее выпуск свернули полностью, но на дорогах ездит еще много машин рассматриваемой модели, поэтому схема проводки ГАЗ 3110 будет полезна тем, кто проводит ремонтные работы.

Таких машин в нашей стране сохранилось очень много

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

• автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
• насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

Особенности модификации

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

1. Корректором фар с электроприводом;
2. Подогревом форсунок омывателей лобового стекла;
3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

Схема электропроводки ГАЗ 3110 на инжектор с двигателем ЗМЗ-4062

Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено. Дело в том, что любая инородная частичка вызывала неплотное прилегание контактов, что сразу приводило к их обгоранию и выходу из строя.

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

1. Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
2. Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.

Справочно: Поскольку цена бензина отличалась, а сам автомобиль был достаточно «прожорлив», то многие владельцы переделывали двигатель под 76 бензин, добиваясь снижения эксплуатационных расходов.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

1. Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
2. Две катушки зажигания;
3. Электронный коммутатор.

Заводская инструкция по расшифровке кодов

Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:

1. Двигатель со впрыском топлива работал на бензине с октановым числом 92;
2. Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)

Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:

1. МИКАС 5.4;
2. СОАТЭ;
3. ИТЭЛМА VS 5.6;
4. МИКАС-7.1.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.
