Запрессовка полиуретановых сайлентблоков ваз
При ремонте ходовой части переднеприводных машин вазовского семейства (Самары, Приоры, Калины, Гранты), довольно часто возникает необходимость в замене сайлентблоков рычагов передней подвески. И если с заменой заднего шарнира растяжки (ромашки) обычно проблем не возникает, достаточно обычного молотка и зубила. То с выпрессовкой и запрессовкой сайлентблоков рычага возникает много трудностей.
Самый простой способ – это отогнать машину на станцию технического обслуживания, заплатить деньги и не забивать себе голову. Но, если вы читаете данный материал, то, скорее всего, заменой будете заниматься лично и вам хочется сделать всё дёшево, качественно и без лишних усилий.
- покупают новые рычаги с уже запрессованными сайлентблоками и ромашками (довольно не бюджетный вариант);
- везут свои снятые рычаги на СТО, где прессом меняют сайлентблоки;
- вытачивают/покупают различные съёмники;
- пытаются осуществить замену с помощью подручных средств.
- Старый передний ступичный подшипник от Самары, Приоры, Калины или Гранты. Если вы сами занимаетесь ремонтом своего автомобиля не первый год, то, скорее всего, у вас он где-нибудь уже валяется. Если нет, то его можно спросить у соседей по гаражу, друзей, наконец, в любом автосервисе. Стоимость его близка к нулю, поэтому вам его без проблем отдадут в том или ином сервисе.
- Длинный болт с гайкой. Желательно закаленные, на дольше хватит. Длиной сантиметров 15, диаметром 12 мм. Резьбы должно быть как можно больше. Для наших целей можно взять болт головки блока цилиндров, болты подвески классики, да вообще любые подходящие болты.
- Пара толстых шайб с центральным отверстием под наш болт, одна с наружным диаметром не менее 40 мм, вторая с диаметром до 30 мм.
- Силиконовая смазка или мыльный раствор (можно жидкость для мытья посуды).
Выпрессовка сайлентблока
Для выпрессовки старого сайлентблока у него необходимо отрезать резиновый бортик с одной стороны. Срезать резину можно простым ножом, можно ножовкой по металлу спилить. Затем через любую подходящую железную проставку просто выбиваем сайлентблок из рычага. Бить нужно сильно, желательно кувалдочкой, не бойтесь, ничего там не сломаете. На рисунке ниже уже выбитый сайлентблок со срезанным бортиком.
Вместо кувалды можно использовать мощные тиски, если они у вас есть. Можно выжечь резину паяльной лампой или газовой горелкой. Можно просверлить несколько отверстий в резине и затем выбить ослабший сайлентблок. Все варианты рабочие, выбирайте более удобный для вас. Но, как правило, просто выбить и быстрее и проще (обязательно со срезанным бортиком).
Далее очищаем отверстие для сайлентблока от ржавчины с помощью круглого напильника или шкурки и смазываем мыльным раствором или силиконовой смазкой. Настоятельно не рекомендую использовать в качестве смазки что нибудь другое, типа литола, солидола, фиола, шруса и т.п. Так как подобные смазки негативно влияют на состояние резиновых изделий. Поэтому только силикон или мыльный раствор.
На этом операции по выпрессовке и подготовке рычага к установке нового сайлентблока можно считать выполненными.
Запрессовка сайлентблока
Для запрессовки нового сайлентблока нам и пригодиться старый ступичный подшипник, а именно его внутренняя обойма. Она состоит из двух раздельных частей, имеющих большую фаску, с помощью которой мы и заправим бортик сайлентблока в рычаг. Вот так выглядит одна внутренняя половинка ступичного подшипника.
С помощью болта с гайкой, шайб и внутренних частей ступичного подшипника собираем вот такой бутерброд.
Всё обильно смазываем силиконовой смазкой, резьбу болта и шайбы мажем литолом или чем нибудь подобным и начинаем закручивать гайку (запрессовывать сайлентблок). Закручиваем до полной установки сайлентблока на своё место, всё разбираем, радуемся. Если всё сделано правильно, то замена не занимает много времени и сил.
Самое главное это выбрать грамотного мастера для выполнения такой процедуры. Так как хороший специалист — это 90% успеха при выполнении работ и вытекающая из этого долговечность детали!

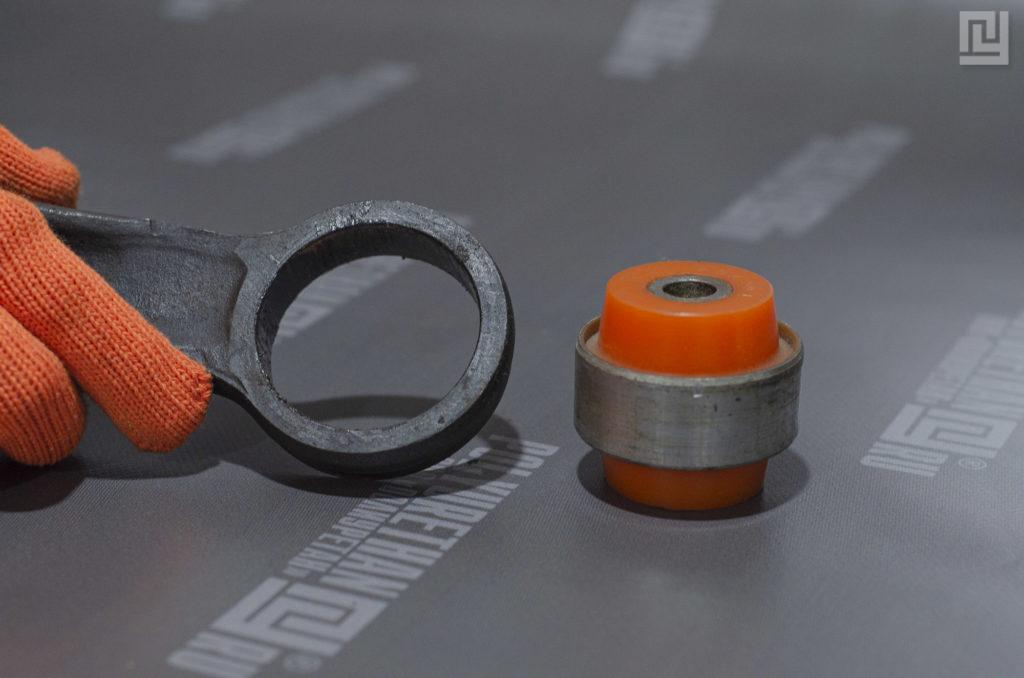

Подготовка посадочного места
Первый очень простой и несоизмеримо нужный пункт для дальнейших производимых манипуляций. После того, как заменяемая деталь (старый сайлентблок) была извлечена из своего посадочного места, необходимо произвести очистку поверхности посадочного места путем удаления остатков от старой детали и зачистку от возможной коррозии.
Если на стенках посадочного места имеются металлические заусенцы, их необходимо снять, при наличии острых кромок на фаске — притупить.
Есть ли необходимость в использовании смазки при запрессовке?
Запрессовка
Перед самим процессом установки запрессованного сайлентблока, очень важно убедиться в том, что внутреннее отверстие подложенной оправки исключает взаимодействие внутренней втулки запрессованного сайлентблока с основанием пресса (её станиной).
Оправка для запрессовки сайлентблока – не менее важный инструмент, он гарантирует равномерное распределение усилия, которое создает пресс, и тем самым исключает возможность появления перекосов во время запрессовки!
Для запрессовки сайлентблока с металлической обоймой диаметр оправки должен превышать диаметр запрессовываемого сайлентблока на 2-3 мм. Торцы оправки должны быть ровными, не сбитыми и находиться перпендикулярно ее оси во избежание неравномерности воздействующей силы пресса!
При соблюдении всех вышеописанных рекомендации и правильности действий мы получаем грамотно установленный полиуретановый сайлентблок в рычаг.
В конструкции подвески автомобиля соединение некоторых составных частей между собой с несущей частью (кузовом) осуществляется с использованием резинометаллических шарниров – сайлентблоков. Основная задача этих резинотехнических изделий – гашение вибрации и исключение ее передачи между элементами подвески.
Сайлентблок – важный элемент конструкции подвески, но при этом он является и слабым ее звеном.
Наличие в его конструкции резиновой составной части делает этот элемент не особо долговечным. К тому же ремонту он подлежит, что относит эти шарниры к категории расходных материалов, которые после исчерпания своего ресурса просто заменяются.
Ресурс сайлентблоков, способы их проверки
Срок службы сайлентблоков зависит от условий эксплуатации автомобиля. Если авто используется на дорогах с хорошим покрытием, то шарниры способны отходить до 100 тыс. км пробега.
А вот постоянные поездки по дорогам с плохим дорожным покрытием (ямы, ухабы и т. д.), которых у нас – очень много, значительно сокращает ресурс изделия, и его замена может потребоваться уже через 40-50 тыс. км.
Основными признаками сильного износа резинометаллических шарниров является ухудшение управляемости авто, вибрации на руле, стуки со стороны арок колес во время движения по неровностям.
Проверить состояние сайлентблоков не сложно. Вначале следует просто осмотреть их, а точнее, видимые части резиновых элементов.
Дополнительно можно пораскачивать монтировкой элементы подвески, в которые установлены сайлентблоки. Большая амплитуда колебаний узла и стуки в нем указывают на критический износ шарнира и надобность в его замене.
Особенности конструкции подвески
На автомобилях используются разные типы конструкций подвески, поэтому и места установки, и количество сайлентблоков отличается.
К примеру, на классических моделях ВАЗ (2101-2107) установлена двухрычажная передняя подвеска, включающая верхний и нижний А-образные рычаги.
Ниже представлена передняя подвеска ВАЗ 2107.
В каждом из них установлено по два шарнира, со стороны крепления рычага к кузову автомобиля. Но верхний элемент закреплен при помощи длинного болта, а нижний установлен на оси рычага, прикрученной к кузову. С другой стороны у рычагов располагаются шаровые опоры.
А вот в более современных моделях, начиная от ВАЗ-2108 и заканчивая ВАЗ-2115, используется только один нижний рычаг.
Ниже представлена передняя подвеска ВАЗ 2109.
В него установлено 2 сайлентблока – в месте крепежа к кронштейну кузова и в месте соединения рычага с распоркой.
Поскольку конструкции подвесок, разные то и алгоритм работ по замене сайлентблоков отличается. Но в целом эта процедура вполне выполнима в гаражных условиях, поэтому не обязательно обращаться в сервис для замены сайлентблоков.
Подготовка к замене
Но есть определенные особенности в замене. Дело в том, что все сайлентблоки установлены в отверстия рычагов с натягом, то есть сидят они очень плотно и извлечь их не просто. Для этого применяются специальные съемники, которыми производится выпрессовка и запрессовка шарниров.
Дополнительно может потребоваться наличие съемника шаровых опор.
Существует немало методов проведения операции без этих съемников, и один из них мы рассмотрим на примере автомобиля ВАЗ-2107.
Из инструментов понадобиться:
- Набор накидных ключей и головок;
- Монтировка;
- Тяжелый молоток или небольшая кувалда;
- WD-40;
- Домкрат;
- Деревянные подставки;
- Мыльный раствор;
- Нигрол.
Пару слов о подборе сайлентблоков.
Их нужно подбирать по модели авто. При этом рынок предлагает два типа этих шарниров – у одних используется в качестве демпфирующей проставки резина, а у других – полиуретан.
Вторые более надежны и имеют выше ресурс работы, но и стоят дороже. Какой тип выбирать – решать владельцу авто.
В методе, который будет описан ниже, подразумевает наличие съемника для сайлентблоков, но понадобиться он только для замены шарниров верхнего рычага.
При этом не обязательно приспособление покупать, его можно сделать и самому.
Для этого потребуется длинный болт с гайкой, две широкие шайбы и два отрезка толстостенной трубы разных диаметров.
У одной размер должен быть больше окружности сайлентблока (используется при выпрессовке).
Второй отрезок по внутреннему диаметру должен соответствовать окружности шарнира, но так чтобы стенка трубы упиралась в металлический бортик наружной обоймы (применяется для запрессовки).
Замена сайлентблоков на нижнем рычаге ВАЗ-2107
Теперь сам процесс замены. Начнем с нижнего рычага ВАЗ-2107:
- Для удобства работ устанавливаем авто на смотровую яму и обездвиживаем при помощи ручника и противооткатных опор, установленных под задние колеса;
- Колесо со стороны, где производится замена, не снимаем, но выдомкратить его придется;
- Под шаровую опору нижнего рычага устанавливаем деревянные подставки. После этого спускаем домкрат. Высота подставок должна быть такой, чтобы колесо было вывешено. Таким образом разгружаем нижний рычаг;
- Откручиваем гайки крепления рычага к оси, предварительно обработав их WD-40;
- На этом рычаге выпрессовать сайлентблоки можно и без каких-то приспособлений. Рассмотрим, как извлечь передний шарнир (который располагается ближе к передку авто). Перед началом процесса следует обильно обработать сайлентблок WD-40, постаравшись, чтобы средство попало внутрь между осью и внутренней обоймой элемента.
- Берем монтировку, которая будет использоваться как силовой рычаг, упираем ее в задний болт крепления оси к кузову (что ближе к заднему шарниру). При помощи монтировки смещаем нижний рычаг назад, при этом сайлентблок будет упираться в кузов авто. Создавая усилие монтировкой, молотком наносим удары по боковой поверхности рычага. Поскольку шарнир упирается в кузов, а рычаг смещается в сторону задка авто, то создаваемое усилие, в том числе и ударное, приводит к тому, что сайлентблок выталкивается из посадочного места. Делаем это до тех пор, пока шарнир по максимуму не выйдет из гнезда. После чего извлекаем его, поддев той же монтировкой или усиленной отверткой.
- Перед посадкой нового элемента, посадочное место и сам сайлентблок обильно смазываем мыльным раствором;
- После извлечения старого резинотехнического элемента, посадочное место немного опуститься относительно оси, поэтому перед этим следует приподнять его, отцентрировав положение отверстия;
- Для запрессовки понадобиться отрезок трубы, который стенками будет упираться в бортик обоймы (она будет в качестве наставки). Надеваем сайлентблок на ось, предварительно по максимуму сместив рычаг назад монтировкой. Надеваем отрезок трубы на шарнир и бьем молотком по наставке, до тех пор, пока бортик не упрется в тело рычага.
Таким нехитрым способом выпрессовываем и запрессовываем передний сайлентблок. Задний шарнир меняется аналогично, но есть несколько нюансов.
Во-первых, необходимо накинуть шайбу и накрутить гайку крепления со стороны переднего шарнира, предварительно смазав нигролом резьбу и саму ось (при следующей замене гайка легче открутиться, и исключится вероятность прикипания сайлентблока), чтобы в процессе выпрессовки заднего элемента, рычаг упирался в него.
Во-вторых, хорошему доступу будет мешать рулевой наконечник, который необходимо рассупонить.
Для этого пользуемся либо съемником шаровых опор, либо же извлекаем его с посадочного места путем создания натяжения монтировкой и нанесением ударов молотком по корпусу гнезда.
Замена сайлентблоков на верхнем рычаге ВАЗ-2107
Теперь распишем, как меняются сайлентблоки на верхнем рычаге, причем описанный метод не требует полного снятия элемента с авто.
Делается все так:
- Чтобы получить доступ к рычагу, переднее колесо со стороны, где проводятся работы, выдомкрачиваем и снимаем. Также придется открутить и извлечь пластиковую защиту арки колеса (если она имеется);
- Откручиваем гайку крепежного болта верхнего рычага, предварительно обработав ее, а также сами шарниры WD-40;
- Откручиваем болт крепления бампера, поскольку он будет мешать извлечению крепежного элемента рычага (только на ВАЗ-2105 и 2107, на остальных классических моделях это делать не нужно);
- Извлекаем крепежный болт. После этого ступица опуститься вниз, что даст возможность провернуть рычаг на шаровой опоре, так, чтобы сторона с шарнирами оказалась снаружи. Это обеспечит полный доступ к сайлентблокам, при этом рычаг полностью снимать не нужно;
- При помощи съемника выпрессовываем изношенный элемент. Делается это так: на длинный болт накидываем шайбу, а затем отрезок трубы с диаметром больше сайлентблока. Болт проводим через шарнир, так, чтобы труба начала упираться в рычаг, а сам шарнир оказался внутри ее, накидываем вторую шайбу и накручиваем гайку. Берем два ключа – одним закручиваем гайку, а вторым удерживаем болт. Закручиваясь, гайку с шайбой будет выдавливать шарнир в внутрь трубы, пока он полностью не выйдет.
- Перед установкой нового элемента, очищаем посадочное место и смазываем мыльным раствором. Для посадки используем съемник с трубкой меньшего диаметра, чтобы она упиралась в бортик.
- Запрессовка делается так: на болт накидываем шайбу и трубку, в которую вставляем новый элемент. Проводим болт через отверстие в рычаге, накидываем вторую шайбу и гайку. Перед стягиванием центрируем сайлентблок относительно отверстия. Закручиваем гайку, пока в шайбу не упрется шарнир. Раскручиваем съемник, устанавливаем на него отрезок большего диаметра. Располагаем приспособление так, чтобы труба оказалась со стороны, куда движется шарнир. Закручивая гайку, садим сайлентблок, пока наплывы на его внешней обойме не упрутся в рычаг.
- Аналогично меняем второй шарнир. После этого проворачиваем рычаг обратно, приподнимаем ступицу, чтобы совместить отверстия рычага и кузова авто, устанавливаем крепежный болт, смазав его тело и резьбу нигролом, закручиваем гайку, ставим на место колесо и снимаем авто с домкрата.
Трудности при проведении работ
Несколько слов о возможных трудностях. Заключаются они в том, что внутренней обоймой сайлентблок может прикипеть к оси или болту.
И если с нижним рычагом проблем меньше, поскольку ударные усилия, которые создаем молотком, при выпрессовке позволяют сорвать шарнир с места, то вот с верхним рычагом все сложнее.
После этого остатки болта извлекаем из отверстия в кузове. Этот способ – один из самых быстрых в борьбе с прикипевшими шарнирами. Но придется приобретать новый верхний рычаг и крепежный болт.
Чтобы избежать этой проблемы в дальнейшем и необходима смазка нигролом оси и крепежного болта.
Замена на рычаге ВАЗ-2108
Перейдем к моделям ВАЗ-2108 и выше. У них замена сайлентблоков делается по-другому, хотя инструменты необходимы те же, что и для проведения замены на классических моделях. Единственное, потребуются дополнительно слесарные тиски.
Рассмотрим последовательность работ на примере модели ВАЗ-2108:
- Чтобы произвести замену, лучше с авто полностью снять рычаг. Для этого ставим машину на смотровую яму, выдомкрачиваем колесо со стороны проведения замены, снимаем его.
- Чтобы снять рычаг, необязательно рассупонивать шаровую опору, достаточно открутить болты крепления ее к рычагу. В дальнейшем она останется в ступице, а рычаг можно будет снять. Также откручиваем гайки крепления распорки, стойки стабилизатора и болта крепления рычага к кронштейну кузова. Чтобы их легче было скрутить, обрабатываем гайки WD-40.
- Вытаскиваем болт крепления и аккуратно снимаем рычаг.
- Далее выпрессовываем сайлентблоки. Некоторые их просто выпаливают при помощи газовой или бензиновой горелки. Но это делать не рекомендуется, поскольку воздействие высоких температур может повлиять на структуру металла (может произойти отпуск) из-за чего прочность снизиться.
- Лучше для выпрессовки использовать слесарные тиски. Берем отрезок трубы с внутренним диаметром больше сайлентблока и металлическую наставку, окружность которой соответствует внутренней обойме. Для этого можно использовать втулку от старого сайлентблока, предварительно выпалив резиновую прослойку. Разводим губки тисков и помещаем все подготовленные элементы между ними. При этом рычаг ставиться по центру, с одной его стороны устанавливается труба, а с другой – наставка. Аккуратно стягиваем тиски, при этом наставка будет давить на шарнир, а труба выступит в качестве упора для рычага. Поскольку диаметр трубы больше, то при сжатии тисков наставка вытолкает сайлентблок.
- Перед запрессовкой следует сделать фаску на новом шарнире, срезав небольшой слой резины. Наставка не требуется, просто смазываем отверстие и сайлентблок мыльным раствором, центрируем шарнир и помещаем между губками тисков вместе с отрезком трубы. Стягивая тиски, резинотехнический элемент будет постепенно садиться на место, важно только проследить, чтобы он ровно стал (резиновые выступы с обеих сторон рычага были одинаковыми).
Так меняется сайлентблок, используемый в месте крепления к кронштейну кузова.
Извлекается он так:
Так меняются шарниры на нижнем рычаге на всех моделях – от 2108 до 2115.
Теперь немного нюансов замены сайлентблока растяжки. Его менять следует при снятом нижнем рычаге. Просто откручиваем гайку крепления растяжки и извлекаем ее. А далее уже все зависит от конструкции подвески.
Особенности замены сайлентблоков на разных моделях
Далее производится выпрессовка-запрессовка тисками с использование отрезка трубы и наставки.
В моделях же 2110-2112 распорка крепиться к поперечной балке. Поэтому замена сайлентблоков обычно проводится без снятия балки с авто. А для проведения всех работ используется съемник.
ЧИТАЙТЕ ПО ТЕМЕ : Характерные неисправности ВАЗ 2110 и других автомобилей серии.
Однозначно при замене сайлентблоков на любой модели ВАЗ придется немного помучиться. Тут помимо сноровки, гибкости мышления (в техническом аспекте), нужны еще и крепкие нервы.
Поэтому не мудрено, что многие автовладельцы доверяют такие работы автосервисам. Да и гаражи с нужным инструментов и оборудование есть не у всех.
Сегодня мы поговорим про то, как провести замену сайлентблоков ВАЗ 2110.
Подвеска является одним из самых нагруженных устройств автомобиля, поскольку она постоянно воспринимает на себя все колебательные движения колеса, которые ему передаются от дорожного покрытия.
Особенности конструкции подвески
Особенностью конструкции подвески является то, что многие элементы ее не должны быть соединены жестко, иначе всю вибрацию она будет передавать на кузов.
Как устроена подвеска ВАЗ 2110.
Поэтому некоторые составные подвески соединены посредством резиновых втулок и резиновых подушек с металлическими втулками внутри, т.е. сайлентблоками.
Так, в передней независимой подвеске ВАЗ-2110 через сайлентблоки между собой соединены:
- Нижний рычаг;
- Растяжка;
- Стабилизатор поперечной устойчивости.
Каждый из этих элементов в конструкции подвески играет важную роль.
Нижний рычаг предотвращает поперечное смещение колеса, растяжка не дает колесу смещаться продольно относительно кузова, а стабилизатор поперечной устойчивости не дает кузову раскачиваться при выполнении маневров или при движении по неровностям.
Но исходящие от колес нагрузки на эти элементы очень большие, поэтому смещение их хоть и небольшое, но должно быть предусмотрено, чтобы частично нагрузки воспринимать на себя и частично гасить их, а не передавать на кузов.
Возможность смещения элементов подвески относительно друг друга и относительно кузова, а также и частичное гашение колебаний и обеспечивают сайлентблоки и резиновые втулки.
На ВАЗ-2110 в передней подвеске сайлентблоки и втулки установлены:
- Нижний рычаг (два сайлентблока – посредством одного он крепится к кузову, а через второй к нему подсоединена растяжка);
- Растяжка (один сайлентблок, через который она крепится к поперечине);
- Стабилизатор поперечной устойчивости (посредством стойки с двумя сайлентблоками он подсоединен к нижнему рычагу, а к корпусу авто — через кронштейны с резиновыми втулками).
Поскольку у ВАЗ-2110 задняя подвеска зависимая, такого количества сайлентблоков не требуется, ведь конструктивно она проще.
Сзади на всю подвеску установлено всего два сайлентблока – посредством которых производится крепление задней балки к кронштейнам кузова.
Последствия неисправности расходников
Следует отметить, что сайлентблоки и втулки относятся к расходным материалам.
Из-за больших нагрузок возможно продавливание резиновой части сайлентблока, отслоение ее от металлической втулки, расслоение самой резины. В итоге они уже не способны должным образом работать.
Выливается это в стуки со стороны подвески, появление скрипов, при движении, особенно по неровностям, автомобиль может кидать из стороны в сторону, и чем больше износ сайлентблоков, тем сильнее будет кидание.
Также из-за изношенных сайлентблоков изменяются углы положения колеса – развал и схождение, из-за чего авто уже не будет держать дорогу, его начнет сносить в какую-либо сторону, шины из-за неправильных углов будут быстро стираться.
Так что, за состоянием всех резиновых элементов подвески автомобиля нужно постоянно следить, и в случае проявления признаков их неисправности – оперативно произвести их замену.
При определенных знаниях и наличии инструмента можно произвести замену сайлентблоков и самому, не обращаясь в сервис.
Сразу следует отметить, что даже при обнаружении повреждения одного или двух сайлентблоков, лучше произвести полную замену всех резинотехнических деталей подвески, а не только поврежденные.
Также замена всех элементов производится сразу с левой и правой стороны автомобиля.
Инструмент и приспособления
Инструментов, которые потребуются для замены всех расходников – не так уж и много, но некоторые из них специфические.
- Набор ключей, головок, воротков;
- Комплект новых сальников и втулок;
- Приспособление для выпрессовки и запрессовки сайлентблоков;
- Съемник для шаровой опоры;
- Домкрат;
- Упоры;
- Тиски;
- Молоток и деревянные проставки;
- Мыльный раствор.
Приспособление для выпрессовки и запрессовки сайлентблоков.
Его можно приобрести либо сделать самому.
Простейшее самодельное приспособление состоит из длинного болта с гайкой, отрезков труб с разными диаметрами и нескольких толстых шайб.
Принцип действия такого приспособления очень прост.
Для выпрессовки сайлентблока берется болт, на него одевается шайба, размером чуть меньше диаметра резиновой части сайлентблока.
Болт пропускается через втулку сайлентблока. С другой стороны, на болт накидывается отрезок трубы с диаметром, равным диаметру посадочного места, к примеру, рычага.
То есть труба должна будет упираться в окружность посадочного места в рычаге.
Далее на болт одевается еще одна шайба, по окружности большая, чем диаметр трубы, а затем уже накручивается гайка.
Выпрессовка производится так: гайка, накручиваясь, будет подтягивать к себе шайбу, упирающуюся в сайлентблок.
Установленная трубка позволит выходить ему из посадочного места, а не упираться в другую шайбу.
Запрессовка производится точно так же, с той лишь разницей, что необязательно применять отрезок трубы, поскольку сайлентблок упрется в упорную шайбу уже, когда он сядет на место.
Можно даже произвести запрессовку без использования приспособления, достаточно иметь только тиски, между губками которых устанавливаются новый сайлентблок и рычаг, так чтобы он и его посадочное место находились на одной оси.
Далее тиски сжимаются и расходник сам становиться на место. Но таким способом можно установить сайлентблоки только на рычаге и стойках стабилизатора, а вот на поперечине для замены все же потребуется приспособление.
Демонтаж элементов передней подвески
Вначале опишем последовательность действий по восстановлению передней подвески.
Все работы лучше выполнять на смотровой яме, поэтому автомобиль нужно установить на нее и сразу послабить крепления передних колес.
Передок автомобиля поддомкрачивается, причем с обеих сторон. Вначале поднимают одну сторону, под нее устанавливают опоры, а затем домкратом поднимают вторую сторону и тоже фиксируется опорами, после чего уже и снимаются колеса.
Первым с автомобиля снимается нижний рычаг. Для этого от него откручиваются гайки крепления растяжки, стойки стабилизатора и шаровой опоры.
Рычаг с шаровой опоры снимается при помощи съемника.
Последней откручивается гайка крепления рычага к кронштейну на кузове, вытаскивается болт, и рычаг извлекается.
Далее снимается растяжка. Поскольку она уже отсоединена от рычага, остается только открутить гайку крепления ее к поперечине.
Последним с автомобиля снимается стабилизатор.
Стабилизатор крепится через стойки к рычагам с обеих сторон, поэтому можно либо предварительно демонтировать его с другой стороны и приступить уже к снятию стабилизатора или просто открутить гайку крепления его стойки, а сам рычаг и растяжку демонтировать позже.
Отсоединив крепления стабилизатора к рычагам, для его снятия остается только открутить гайки крепления кронштейнов кузова и снять стабилизатор вместе с втулками.
Замена расходников, устранение осевого люфта
Демонтировав элементы подвески, можно приступать к выпрессовке изношенных сайлентблоков и установке новых.
Подготовленным заранее специальным приспособлением из поперечины, рычагов и стоек извлекаются старые сайлентблоки и на их место запрессовываются новые.
Для облегчения установки новые расходники можно смачивать мыльным раствором.
А вот использовать смазки на основе нефтепродуктов не рекомендуется, поскольку они негативно воздействуют на резиновые элементы.
По поводу стоек стабилизатора, перед выпрессовкой-запрессовкой, их нужно будет сбить со стабилизатора, поскольку они плотно посажены на него.
При сбивании лучше пользоваться молотком и удары наносить через деревянную проставку.
Также после снятия стоек со стабилизатора стягиваются резиновые втулки и на их место устанавливаются новые.
Часто у нижнего рычага возникает такое явление, как осевой люфт.
Образуется он, когда кронштейн кузова, к которому присоединяется рычаг, по тем или иным причинам разжался и между ним и металлической втулкой сайлентблока появился зазор, из-за чего сам сайлентблок получил возможность смещаться вдоль болта крепления.
Этот осевой люфт негативно сказывается на работе подвески, поэтому его не должно быть. Но если он появился, то устранить его можно двумя способами.
Можно попытаться сжать кронштейн. Но сделать это очень непросто, поскольку ударное воздействие молотком, даже через проставку на него лучше не применять, а использовать струбцины или тиски не очень удобно.
Значительно легче избавиться от осевого люфта при помощи шайб, которые помещаются между кронштейном и сайлентблоком.
Но согласно руководству, рекомендуется заменить весь нижний рычаг с шарнирами
После замены всех расходных материалов, снятые элементы подвески устанавливаются на место.
Произведя замену всех сайлентблоков на передней подвеске, на автомобиле в обязательном порядке должна быть произведена регулировка углов развала-схождения.
Замена сайлентблоков задней подвески
Теперь рассмотрим, как производиться замена сайлентблоков на задней подвеске ВАЗ-2110.
Их там хоть и всего два, но произвести их замену не очень просто, поскольку задняя балка, на которой они установлены, с автомобиля демонтироваться не будет.
Инструментов потребуется и вовсе не много:
- Набор ключей;
- Новые сайлентблоки;
- Приспособление для выпрессовки-запрессовки;
- Мыльный раствор;
- Молоток и деревянная проставка.
Автомобиль устанавливается на яму и задок его выдомкрачивается. Сначала производиться замена с одной стороны.
Для начала снимается с балки трос ручного тормоза. Затем выкручивается гайка крепления балки к кронштейну кузова и извлекается болт.
Балка оттягивается вниз, чтобы была возможность добраться до сайлентблока.
Чтобы зафиксировать балку в таком положении, между нею и кузовом загоняется деревянная проставка.
Далее приспособлением из балки извлекается изношенный расходник, а на его место тем же приспособлением устанавливается новый элемент.
Кстати, в этом соединении тоже может возникнуть осевой люфт, поэтому важно проследить, чтобы после сборки его не было и при надобности устранить его при помощи шайб.
Далее балка ставиться на место и затягивается болтом с гайкой. Замена второго сайлентблока производится аналогично.
Такими способами производиться замена сайлентблоков подвески автомобиля ВАЗ-2110.
После проведения работ автомобиль снова обретет плавность хода.
Однако долго служить по нашим дорогам эти расходники не могут, поэтому желательно проводить их замену примерно каждые 20 тыс. км.
Всем, у кого есть автомобиль, знакома проблема, когда появляется потребность выпрессовать или же запрессовать сайлентблоки. Не всегда хочется обращаться к специалистам, да и сделать это своими руками намного приятнее.
Благодаря этой статье вы узнаете, что такое сайлентблоки, зачем они нужны, и главное — как их запрессовать и выпрессовать в домашних условиях разными методами.
Что такое сайлентблок
Предназначение и функции
Сайлентблоки выполняют следующие функции:
- Оберегают составные части от выработки и разрушения посредством гашения колебаний.
- Они глушат колебания, которые поступают от ходовой части колес, таким образом, обеспечивают комфортную и мягкую езду.
- Предотвращают вибрации и биения, которые появляются в процессе движения машины между разными элементами ходовой части и моторного отсека.
И это только главные плюсы, на самом деле их гораздо больше.
Как понять, что пора проводить замену
Перед тем как вы вознамеритесь запрессовать данные детали, в первую очередь следует отлично их осмотреть, чтобы удостовериться в том, что они и вправду требуют замены. Проверьте, нет ли дыр и каких-либо деформаций, не вспучились ли резины на шарнирах и не возникли ли трещины. Проведите манипуляции с составными частями, определяя присутствие люфтов. Если же допустимая норма превышена, значит, замена деталей неминуема. Откладывать процедуру запрессовки не рекомендуется. С течением времени эта проблема только усугубится, она может привести к выходу из строя рычага подвески.
Главные показатели, которые указывают на поломку одной детали либо же нескольких:
- Управлять машиной стало намного труднее.
- Во время преодоления неровностей подвеска начинает громко стучать. Покрышки изнашиваются неравномерно, чего раньше не наблюдалось.
- Стало значительно сложнее регулировать развал-схождение.
Необходимые материалы
Чтобы запрессовать данную деталь в домашних условиях, вам пригодятся такие инструменты:
- Монтировка;
- Домкрат;
- Набор гаечных ключей;
- Новые шарниры.
В качестве смазки рекомендуется применять машинное масло либо же другие виды смазки.
Помимо прочего, вам будут необходимы специальные оправки, предназначенные для запрессовки сайлентблоков, в качестве альтернативы можно воспользоваться куском трубы с необходимым диаметром. Также нужно обзавестись прессом для запрессовки нового резинометаллического шарнира. Когда речь идет о домашних условиях, прессом могут послужить обыкновенные тиски. Вдобавок можно запастись набором кувалд, однако при таком подходе необходимо соблюдать высокую точность выполнения работы.
Выпрессовка в домашних условиях
Заменить данные детали не так трудно, как могло бы показаться на первый взгляд. К примеру, многие владельцы автомобилей в этом удостоверились, когда производили замену деталей, руководствуясь специальной техникой для самостоятельной замены. Именно по данной причине встречается много людей, которые приняли решение собственноручно и в домашних условиях сделать замену сайлентблоков.
Первый метод
В первую очередь, узнаем о том, как это должно быть в идеале.
Рычаг, в котором нужно сделать замену резинометаллического шарнира, устанавливают на специальную проставку под пресс. На эту проставку и будет выдавливаться старый сайлент. Затем сверху устанавливают еще одну проставку — она выдавливает старую втулку. Такой метод употребляют работники СТО, так как у них имеется нужный набор проставок и мощнейший пресс в 10−20 тонн.
Второй метод
Практически у всех владельцев машин мощного пресса, естественно, нет, но у множества в гараже есть домкрат либо хорошие тиски. Если воспользоваться мощными тисками, можно удачно выдавить старые втулки по знакомому нам уже принципу: проставка для исходной втулки и проставка для надавливания на втулку.
На первый взгляд, становится непонятно, как можно домкратом выдавить сайлент? Все очень просто: нужно сварить рамку в форме прямоугольника из швеллера либо уголка, чтобы по высоте она была чуть выше рычага и домкрата. Принцип работы следующий: поставьте домкрат в рамку, затем сверху штока установите проушину рычага, а также две проставки, про которые было сказано выше. Создаем нужное давление, после чего втулка выдавливается из своего посадочного места. Необходимо подчеркнуть, что чаще всего домкрат мощностью в 3−5 тонн не в силах совладать с такой работой, поэтому рекомендуется применять 10-тонные домкраты.
Третий метод
В случае если у вас нет ни пресса, ни домкрата, но при этом присутствует сильное желание заменить сайлентблоки без помощи других, можно воспользоваться третьим методом — использование простого пресс-съемника (болт с гайкой либо же шпилька).
Принцип работы состоит в том, чтобы образовать давление с помощью постепенного закручивания гайки на шпильке, этот метод можно назвать аналогом тисков. Данная шпилька с шайбой подходящего диаметра просовывается в проушину через сайлентблок, затем с другой стороны следует надеть проставку с шайбой и закручивать гайку. Вертясь по резьбе, гайка создает нужное давление и принуждает сайлент выдавливаться в специальную проставку.
Четвертый метод
Этот метод можно отнести к кардинальным решениям либо к крайним мерам. Его принцип заключается в том, чтобы всеми популярными методами и приспособлениями добыть сайлент из посадочного места. Для этого вам нужно выбить старую деталь при помощи мощной отвертки либо толстого клинообразного куска арматуры. Вам необходимо постараться забить отвертку либо что-то между сайлентблоком и втулкой, таким образом, деформируя внутри стенку втулки. Теперь, когда втулка сминается и подается внутрь, выбить ее совсем нетрудно. Прежде чем начать выбивать сайлентблок, нужно выдавить либо выжечь внутреннюю втулку детали и по возможности все остатки резины.
Пятый метод
Следующий способ извлечения сайлентблока невозможно назвать выпрессовкой, так как он, как и предыдущий, не предусматривает присутствия пресса: все, что нужно — это полотно по металлу, молоток и отвертка. Принцип простой, однако небезопасный. Устраняем внутреннюю втулку, потом берем полотно и принимаемся резать наружную втулку. Старайтесь максимально прорезать старый сайлент, при всем этом не испортив сам рычаг либо проушину. Лучше всего сделать два надреза, а затем при помощи плоской отвертки сайлентблок будет легко деформироваться и выбиваться.
Запрессовка сайлентблоков
Первый метод
Второй метод
Когда у вас нет пресса, запрессовать деталь можно, используя при этом вышеупомянутый домкрат либо тиски. Принцип работы ничем не отличается от пресса. Устанавливается рычаг, втулка, а также проставка. После чего под действием силы тисков либо домкрата производится запрессовка детали в посадочное гнездо.
Третий метод
Четвертый метод
С использованием кувалды и грубой силы. Этот метод не самый лучший из всех существующих, так как он больше рассматривается чисто с теоретической стороны. Другими словами, он действительно позволяет запрессовать деталь, вот только очень сложно сказать, какими будут результаты и качество работы. Принцип достаточно простой: берем рычаг, на него ставим сайлент, после этого быстро и сильно бьем по нему.
Пятый метод
Последний известный метод запрессовки сайлента — это использование веса авто. Принцип состоит в том, чтобы использовать вес своей машины в корыстных целях. Происходит все это так: под машину устанавливаете гидравлический либо винтообразный домкрат, снимаете колесо. Потом устанавливаете рычаг с сайлентом, который нужно запрессовать, под ступицу.
Дальше хорошенько все ровняем и начинаем медленно опускать домкрат. В таком случае рекомендуется, чтобы вам кто-нибудь помогал. Веса машины будет вполне достаточно, чтобы прочно вдавить деталь в место посадки. Недостаток этого метода в том, что он неудобен и в некоторой мере небезопасен, кроме того, не так просто держать под контролем правильность посадки детали в посадочное гнездо. Но, когда у вас нет иного варианта, метод вполне достоин внимания.
Каждый метод по-своему эффективен и интересен. Обдумайте для себя все плюсы и минусы каждого способа, чтобы наверняка определиться.
Читайте также:
