Конструкция, органы управления и индикации

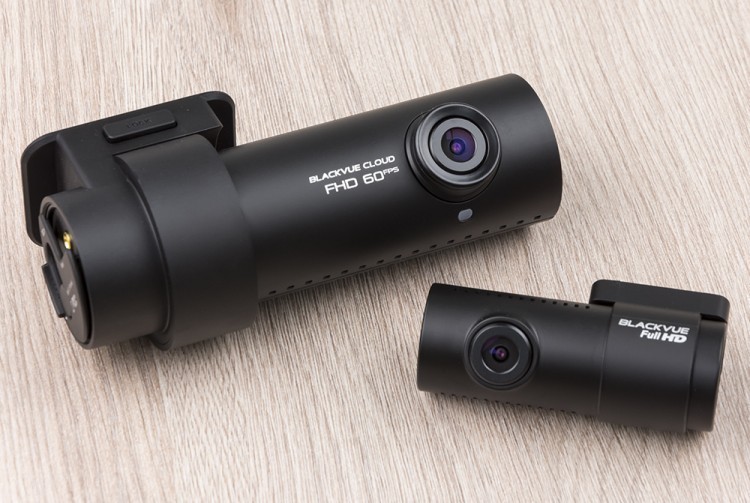

Видеорегистратор DR750S-2CH не имеет дисплея и состоит из двух элементов :

1. Блока управления и связи со встроенной камерой переднего обзора.

2. Камеры заднего вида — физически она в два раза меньше, но все технические характеристики аналогичны той, что смотрит вперед.

Корпус блоков в обоих случаях цилиндрический. На лобовом стекле они закрепляются в трубчатых кронштейнах с помощью двустороннего скотча из комплекта поставки. Связь между ними по проводу.

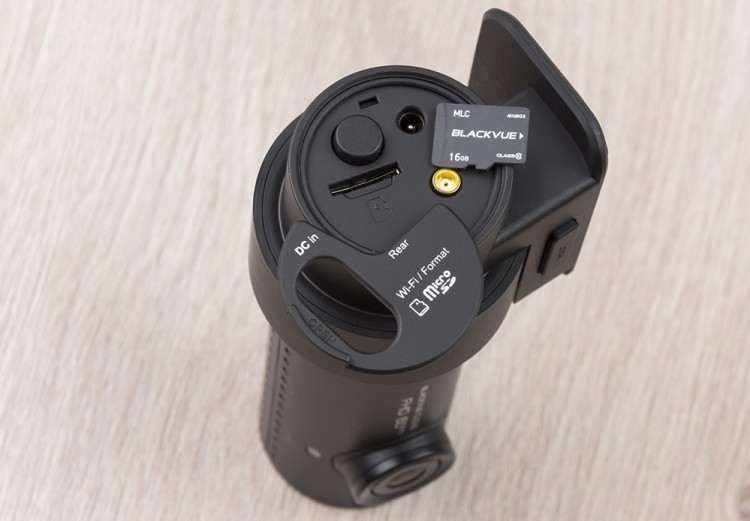

На блоке управления с левого торца (если смотреть из салона) расположены:

1. Многофункциональная кнопка . Включает и выключает Wi-Fi, сбрасывает пароль для него, форматирует память (порядок нажатия описан в инструкции).

2. Разъем для карты microSD , а также разъемы для провода питания (12 вольт от прикуривателя) и сигнального кабеля для второй камеры.

На правом торце:

1. Сенсорный датчик включения микрофона . Его можно перепрограммировать для включения и выключения Wi-Fi. Срабатывает при близком проведении рукой.

Объектив видеокамеры расположен ближе к правому торцу. На боковой грани цилиндра находятся LED-индикаторы питания (красный) и записи (синий), а также прорезь для диффузора динамика.

Конструкция блока предусматривает принудительное охлаждение, поэтому на нем есть два ряда мелких отверстий для выхода воздуха.

На задней камере есть LED-индикатор включения. Он белого цвета, его хорошо видно в зеркало заднего обзора. Это удобно, вы всегда можете держать работу видеорегистратора под контролем.

Кронштейн основного блока имеет защелку (на ней надпись Lock). Нажав на нее, вы можете вынуть его и спрятать на время стоянки или повернуть внутрь салона.

Электропитание видеорегистратора DR750S-2CH осуществляется от гнезда прикуривателя, номинал 12 вольт. Для обеспечения стабильной работы в период запуска двигателя используется литиевый суперконденсатор.

Функционирование и настройка

Подготовка устройства к работе после включения зажигания занимает некоторое время — требуется загрузка операционной системы. В этот период индикаторы работают в прерывистом режиме, а приятный женский голос из динамика просит немного подождать.

Оборудование не имеет дисплея, для просмотра записи используются два способа:

Подключение к смартфону по каналу Wi-Fi.
Сопряжение с любым устройством (с системным блоком или ноутбуком под управлением Windows) посредством карт-ридера, входящего в комплект поставки.

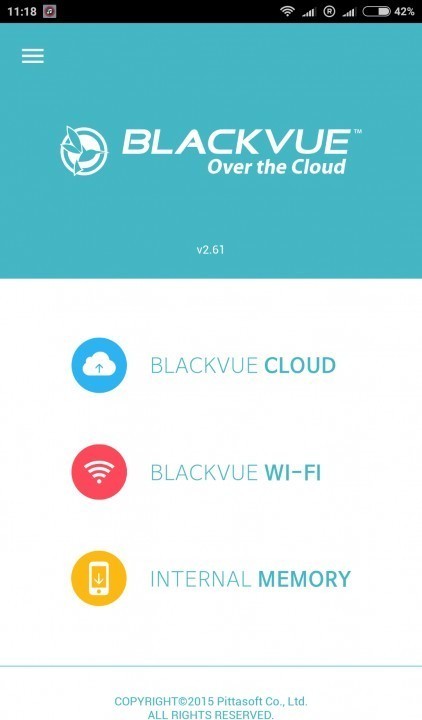

Любые виды настроек производятся исключительно через смартфон. Для этого на нем должно быть установлено приложение BlackVue.

Корейский производитель избавил пользователя от необходимости и возможности менять качество и оформление картинки, посчитав, что это для него лишняя нагрузка. К тому же, всякие художественные эксперименты могут повлиять на способность устройства видеть.

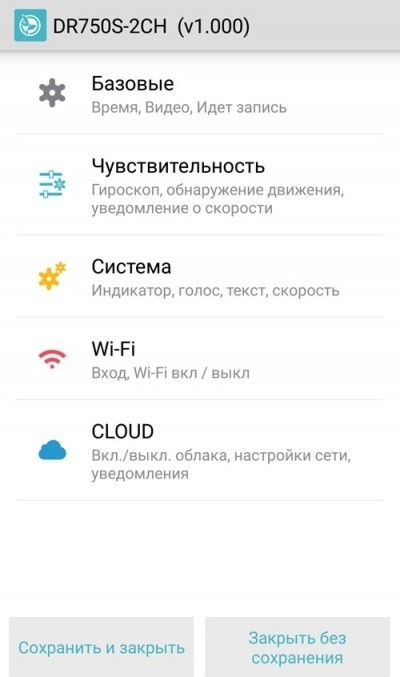

Доступны базовые настройки: время, дата, изменение чувствительности датчиков, а также способ включения и выключения Wi-Fi (в этой модели у него есть индивидуальный пароль). Имеется несколько сетевых настроек, но они актуальны в том случае, если вы установили дополнительное оборудование.

У видеорегистратора есть сенсоры ударов (для движения грубее, для стоянки более нежный), которые переключают устройство с обычной записи на событийную.

Максимальный объем карты памяти 256 Гб, его достаточно для поездки длиной в целый день без перезаписи. В настройках видеорегистратора вы можете указать, нужно ли вам использовать режим циклической перезаписи.

Способность видеть

У модели DR750S-2CH для этого видения есть все возможности. Например, вместо матрицы Sony Exmor (которая стоит на модели с индексом 650) в ней работает Sony Starvis.

Последняя имеет большее количество активных точек (2,1 против 1,9) и динамический диапазон, что позволяет лучше видеть в темноте. Обе камеры обладают следующими характеристиками:

Характеристика	Показатель
Тип развертки и разрешение	Full HD 1920x1080
Число активных точек на матрице	2,1 Мп
Скорость съемки (передней/задней камерой)	60/30 кадров в секунду
Угол обзора (горизонталь/вертикаль)	116/61 градусов

Увеличение скорости съемки фронтальной камерой позволило увеличить четкость воспроизводимой картинки объектов, движущихся навстречу. Номера машин хорошо читаются на дистанции до 25 метров.

Для задней камеры параметр скорости записи не особо важен. Высокая чувствительность матрицы позволяет получить на ней четкие изображения даже в пасмурный день.

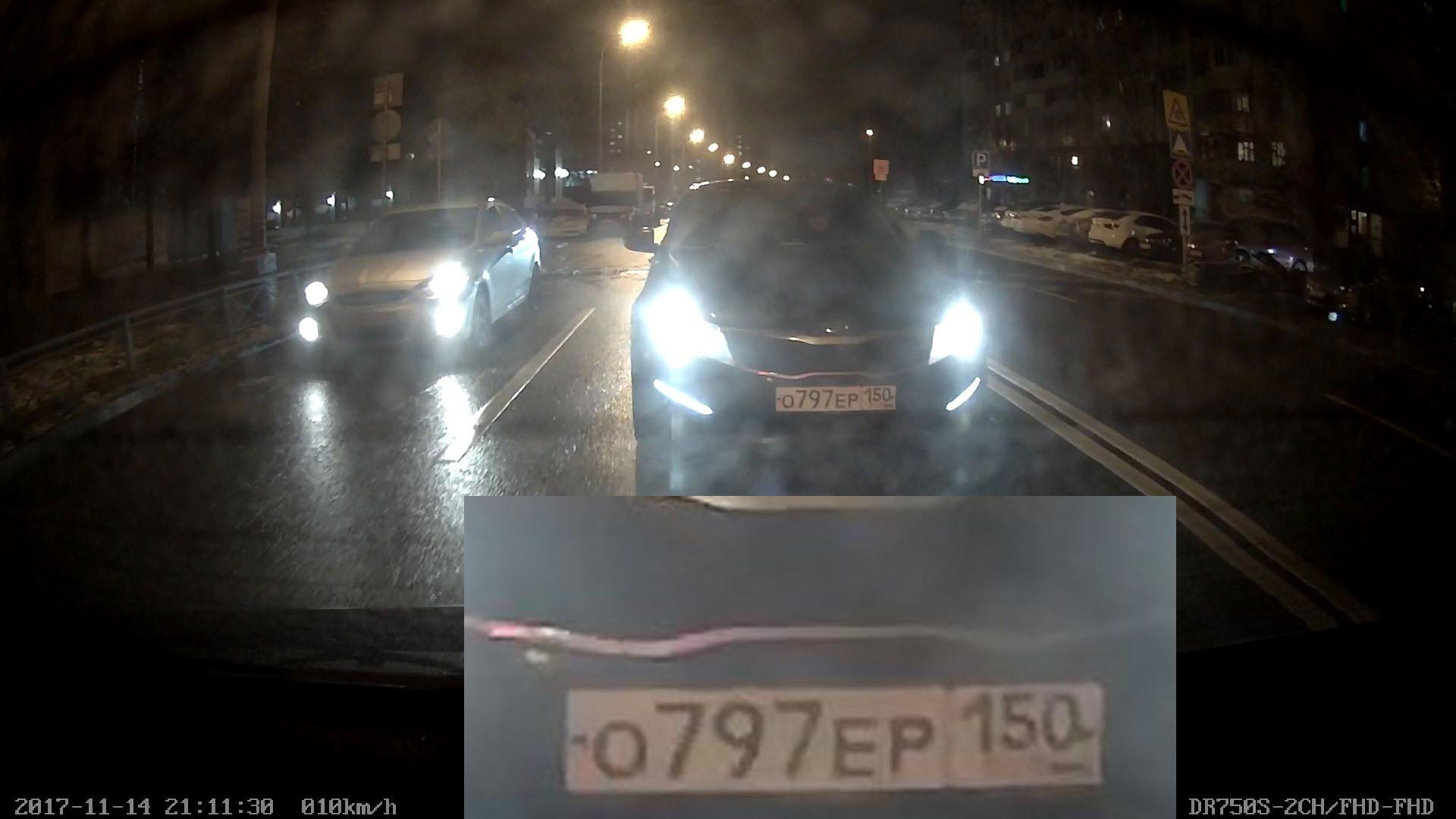

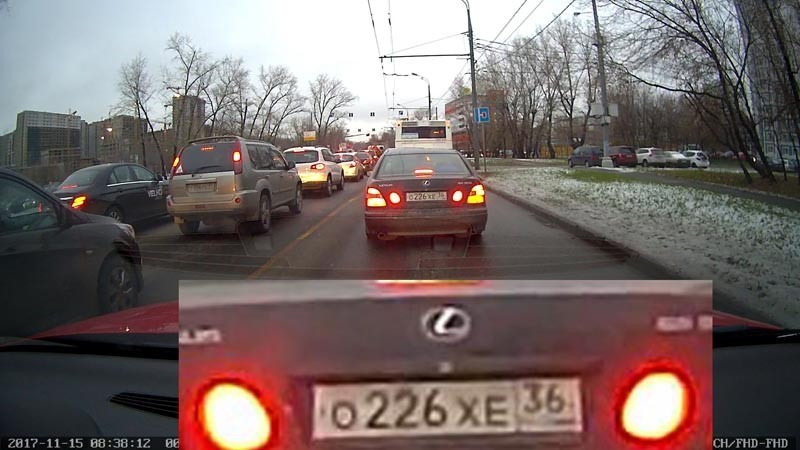

Картинка с камер имеет хорошее качество, геометрия предметов не искажается по краю кадра, цвета остаются естественными.

Охранные функции, выход в интернет

Работу видеорегистратора обеспечивает процессор Hisilicon Hi3559A V100 с высокой производительностью — у него два ядра и тактовая частота 1,8 ГГц. Это позволяет стабильно передавать информацию по каналам Ethernet.

Вместе со встроенным GPS-датчиком это дает возможность использовать устройство в качестве охранной системы и пользоваться сетевыми сервисами.

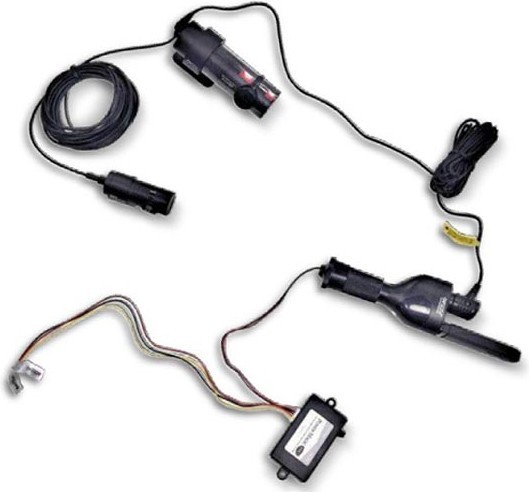

Для того чтобы эти функции были реализованы, необходимо приобрести ряд дополнительных блоков, входящих в пакет BlackVue Over The Cloud:

модем 4G с портом USB;
источник бесперебойного питания (контроллер) Power Magic Pro для работы в парковочном режиме;
SIM-карту.

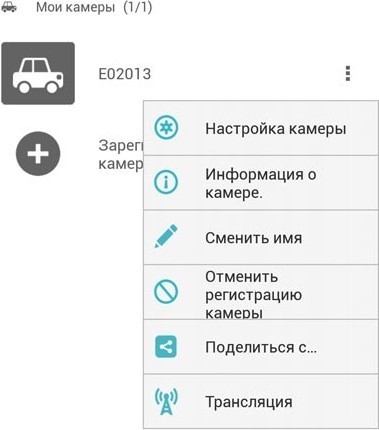

После их установки вам надо синхронизировать видеорегистратор с сетью. Для этого следует отсканировать на смартфон QR-код, нанесенный на блок фронтальной камеры.

С помощью этих устройств вы устанавливаете постоянную связь с видеорегистратором. Благодаря чему:

1. Можете отслеживать местоположение машины по сервису Google Maps.

2. Получать картинку с видеокамер на смартфон, даже если находитесь на другой стороне планеты Земля.

3. Просматривать удаленно все записи с карты памяти.

4. Записывать события и сохранять данные в облачных сетевых сервисах. Потеря карты и данных вам не грозит.

Автомобильный видеорегистратор BlackVue DR750X-2CH является результатом модернизации модели 750 с индексом S. В нем ликвидирована главная уязвимость устройства — питание от гнезда прикуривателя, что ограничивало его применение на стоянке. Оно заменено на подключение к блоку, контролирующему емкость основного аккумулятора.

Кроме того, стало проще подключение к стационарному компьютеру или ноутбуку. Теперь это можно сделать напрямую кабелем, а не через картридер.

Сегодня мы предлагаем вам обзор модели 750X. Надеемся, что он будет вам полезен при выборе типа видеорегистратора.

Конструктивные особенности

Автомобильный видеорегистратор DR 750X-2CH не имеет устройства для отображения процесса и результатов съемки. Это уменьшило его размеры и сделало менее заметным.

В нем три основных детали :

Фронтальная камера , совмещенная с блоком управления.
Тыловая камера .
Блок Power Magic Pro — посредник между основным аккумулятором автомобиля и регистратором. Он контролирует уровень заряда и позволяет производить съемку на стоянке без риска обнуления.

Камеры соединены сигнальным кабелем, прокладываемым под обшивкой автомобиля.

Форм-фактор блоков видеокамер остался таким же, как и у предшественника.

Это цилиндр, на боковой грани которого (ближе к одному из торцов) установлены объективы видеокамер.

Не изменилось и расположение органов управления. Если смотреть на фронтальную камеру из салона, то слева на торце расположены:

Кнопка , которой программируют Wi-Fi, форматируют карту памяти и производят другие действия. Алгоритм нажатий описан в инструкции.
Два разъема : силовой для блока питания и сигнальный для штекера кабеля тыловой камеры.
Гнездо для карты памяти.

На правом торце есть сенсорный выключатель. В базе он управляет динамиком. В меню настроек его можно переключить на Wi-Fi. Он реагирует на движение руки в 20 мм от поверхности.

На тыловой камере никаких органов управления нет, но предусмотрен индикатор работы. Белая LED-полоска отлично видна в зеркало заднего вида.

Камеры крепятся к лобовому стеклу трубчатыми кронштейнами. Располагаются горизонтально. С этим лучше не экспериментировать, поскольку угол обзора по горизонтали существенно отличается от вертикального — 116 и 61 градус соответственно.

Передний блок можно вынуть, если вы опасаетесь за его сохранность на стоянке (его неплохо видно через лобовое стекло). Тыловая камера незаметна — она в два раза меньше. Любую из них можно развернуть внутрь салона.

Индикация работы осуществляется двумя LED. Синий — режим записи, красный — питание. У предыдущей модели с индексом S они моргали после включения зажигания до момента загрузки операционной системы.

Переход между режимами сопровождается голосовым оповещением. Производитель предлагает только женскую озвучку.

Электронная начинка и настройка режимов

Операционная система автомобильного видеорегистратора совместима с Android, iOS и Windows (не ниже семерки). Работу обеспечивает двухъядерный процессор Hisilicon Hi3559A V100 на 1,8 ГГц. Он неплохо греется, поэтому в блоке управления есть принудительная вентиляция, а на корпусе расположен ряд отверстий для выхода воздуха.

Другими элементами электронной начинки являются:

блок памяти — он выполнен в виде карты microSD, максимальный объем 256 ГБ;
модуль Wi-Fi — для беспроводной связи со смартфоном;

датчик определения положения GPS . Если вы установите оборудование для соединения с мобильным оператором (об этом ниже), то сможете отслеживать машину по сервису Google Maps;
датчики удара — включают событийную съемку;
датчики движения (работают на стоянке).

Настройка режимов работы и просмотр файлов записи у модели BlackVue DR750X-2CH может происходить с помощью подключения:

к смартфону через Wi-Fi;
кабелем к ноутбуку или системному блоку.

У предшественника соединение с устройствами Windows происходило лишь через картридер. Для этого видеорегистратор выключался, что не слишком удобно.

Производитель свел количество настроек к минимуму. Вы не сможете управлять художественными эффектами, да этого и не требуется. Здесь есть возможность установить время, дату, отрегулировать чувствительность датчиков — все просто и интуитивно понятно.

У совсем древнего предшественника — модели BlackVue DR650S-2CH — количество роликов было ограничено пятьюдесятью, после чего происходила перезапись. В семьсот пятидесятых моделях вы можете настроить работу без стирания старых файлов. Объем карты памяти это позволяет.

Качество съемки

Видеорегистратор DR 750X-2CH дает очень хорошие, качественные кадры съемки. Обе камеры у него имеют разрешение 1920 на 1080 пикселей и развертку FullHD.

Горизонтальный угол обзора — 116 градусов. И главное — увеличена скорость съемки. У фронтальной камеры она равна 60 кадрам в минуту (FPS). Это делает изображение встречных объектов плавным, номера читаются довольно четко на дистанции до 25 метров.

В обеих камерах используется чувствительная матрица Sony Starvis, обладающая большим динамическим диапазоном. У нее 2,1 миллиона чувствительных точек (МП). Благодаря этому съемка при пасмурной погоде, в сумерках и ночью весьма четкая, без искажения цветов и деформаций по краям кадра.

Летом 2016 года корейская компания BlackVue выпустила видеорегистратор, оснащенный комплексом облачных технологий.

В результате получилось устройство, способное круглосуточно быть подключенным к интернету. Благодаря этой технологии перед автолюбителями открылась масса возможностей и полезных функций.

О производителе

BlackVue — популярный бренд, принадлежащий корейской компании PittaSoft. Он хорошо известен отечественным автовладельцам.

Компания PittaSoft производит системы видеонаблюдения и сетевые системы с 2007 года.

В 2009-2010 г было создано подразделение, занимающееся производством автомобильных видеокамер.

В Россию первые модели видеорегистраторов BlackVue попали в 2011 году.

Они быстро обрели популярность благодаря необычной форме корпуса и высокому качеству съемки.

Несмотря на позиционирование видеорегистраторов BlackVue в премиум-сегменте, они быстро завоевали признание у автомобилистов.

Отзывы о видеорегистраторах BlackVue DR650S-2CH: плюсы и минусы

К достоинствам видеорегистратора BlackVue DR650S-2CH относят:

наличие двух камер с высоким разрешением съемки — до FullHD 1920×1080 пикселей;
широкие возможности использования Wifi — видео можно воспроизводить непосредственно на смартфоне;
прочное крепление;
стабильность работы при длительном использовании;
возможности облачного хранения данных.

Некоторые пользователи сталкиваются с такими недостатками видеорегистратора BlackVue DR650S-2CH:

С большинством из этих недостатков сталкиваются владельцы неоригинальных видеорегистраторов, которые были куплены не у официального дилера.

Комплектация и технические характеристики

Видеорегистратор BlackVue DR650S-2CH стоит 28900 рублей.

Технические характеристики модели:

наличие датчиков движения и удара;
встроенный GPS-модуль;
2 камеры;
угол обзора — 129 градусов;
разрешающая способность основной камеры — 2,4 Мп, дополнительной — 1 Мп;
максимальное разрешение — 1920х1080 пикселей;
максимальная частота кадров — 30 к/с;
видео записывается в формате MP4;
разрешение видеосъемки дополнительной камеры — 1280х720 пикселей;
наличие Wifi;
запись даты и времени;
отображение скорости движения;
наличие режимов ночной съемки и парковки;
поддержка карты памяти microSD до 128 Гб;
диапазон рабочих температур — от -20 до +60 градусов.

В комплект поставки BlackVue DR650S-2CH входят:

инструкция по эксплуатации на русском языке;
адаптер питания для подключения регистратора к автомобильному прикуривателю;
задняя камера, которая выглядит как маленькая копия самого устройства;
гарантийный талон;
кабель для подключения дополнительной камеры;
2 крепления на стекло на 3M-скотче, а также дополнительные площадки для фиксации устройства и задней камеры;
Рычаг из пластика, предназначенный для отковыривания 3M-скотча от стекла;
Площадки-крючки для аккуратной прокладки кабеля к дополнительной камере;
Флешка MicroSD на 16 Гб;
USB-картридер, позволяющий считывать данные с карту MicroSD на ПК.

Богатая комплектация и широкий функционал видеорегистратора позволяют максимально обезопасить себя на дороге.

Официальный сайт: где посмотреть инструкцию и другие модели

На официальном сайте бренда BlackVue

представлен полный каталог выпускаемых моделей с подробным описанием.

На ресурсе регулярно появляется информация о скидках, выкладываются файлы с прошивками и подробные инструкции.

Инструкция по настройке и эксплуатации

Различают 2 способа настройки видеорегистратора BlackVue DR650S-2CH — со смартфона через модуль Wifi или через компьютер (с извлечением флешки).

При программировании функций устройства через телефон придется скачать приложение BlackVue.

При настройке прибора можно столкнуться с большим количеством регулируемых опций, однако многие из них уже имеют оптимальные значения.

Стоит обратить внимание на разрешение съемки видео (HD или Full HD), функции показа даты, времени и скорости.

Сопряжение видеорегистратора со смартфоном выполняется при включении Wifi.

Для этого следует выбрать сеть устройства и ввести индивидуальный пароль.

Стабильная связь устанавливается в радиусе 10 м.

С одной из торцевых сторон находится кнопка включения Wifi и клавиша экстренного форматирования флеш-карты.

Можно настраивать режимы съемки видео:

циклический (продолжительность роликов -1, 2 и 3 минуты),
парковочный (съемка видео без сохранения на карту, если нет движения),
режим события (запись включается при срабатывании датчика удара).

Как обновить прошивку устройства?

Найти инструкции и файлы с прошивками для разных моделей можно на странице поддержки на официальном сайте

Инструкция по установке обновлений:

Не стоит выключать прибор до окончания процесса.

Стоимость

Конечную стоимость устанавливает магазин.

В случае покупки видеорегистратора BlackVue DR650S-2CH с 1 камерой цена составит 21,5-25 тыс. рублей.

Где купить автомобильный видеорегистратор BlackVue DR650S-2CH?

Поскольку модель BlackVue DR650S-2CH завоевала популярность среди отечественных автомобилистов, ее продают в большинстве магазинов автоэлектроники.

В Москве

В столице найти качественный видеорегистратор можно в следующих магазинах:

Представленные магазины предлагают выгодные условия покупки и большой ассортимент.

В Санкт-Петербурге

Найти популярную модель видеорегистратора довольно легко и в Санкт-Петербурге:

Популярность видеорегистратора BlackVue DR650S-2CH объясняется высоким качеством видео, удобным функционалом, возможностью загружать видеоматериалы в облачные сервисы.

При эксплуатации этой модели повышается безопасность и комфорт управления автомобилем.
