Усиление рессор на крайслер вояджер
Итак, этап первый - рассверливание дырки в листе.
Процесс несложен, но тяжел в плане большой устойчивости скорее всего каленого листа рессоры (одну дыру рассверливал минут 20-25). Изначально было закуплено сверло по металлу 16 мм в Леруа Мерлен.
Оно себя не оправдало совсем. Несмотря на меры предосторожности в виде поливания маслом и постоянного охлаждения в нем же, его не хватило даже на один каленый лист.
Вот это сверло не покупаем.
Таким оно стало
В ОБИ было закуплено другое сверло и на всякий случай шарошка (не понадобилась). Рекомендую.
Им процесс рассверливания был победоносно завершен.
Я в процессе сверления
Этап второй - установка.
Я померил расстояние по центру заднего колеса от земли до арки для последующего удовлетворения от проделанной работы, если оно наступит.
Процесс: ставим на ручник-ножник, чего нить подкладывем под колеса, поддомкарчиваем, снимаем заднее колес, ставим на треугольник.
Смотрим сверху на балку, видим четыре болта крепления рессоры к балке
Откручиваем. Головку подбираем качественно, у меня блоты оказались с дюймовой резьбой и шляпкой.
Снимаем кронштейн крепления с резиновой подушкой
Поддомкрачиваем штатный лист рессоры, видим тот штифт 16 мм, ради которого был первый этап.
Дальше у меня была засада: торчящий штифт оказался 16 мм, но из-за некачественной сварки видимо арабами на нем были наплывы сварки. Пришлось немного поработать напильником, дабы второй лист рессоры мог сесть впритык к первому.
Важно правильно сориентировать второй лист: длинную часть относительно рассверленной дырки направляем вперед (штатный лист именно так и уложен). Для притягивания балки к рессорам используем второй домкрат.
Примерка:
Я сразу вставил противоскрипные вставки, чтоб потом не заморачиваться
Дальше ставим верхнюю резиновую подушку, кронштейн, наживляем болты. По хорошему под болты необходимо положить прокладки в виде шайб, т.к. толщина бутерброда по любому увеличиться. Иначе возможна деформация верхнего кронштейна и поломанные болты. В обычном автомагазе шайбы найти тяжко, ну нет там дюймовых совсем. Я брал на рынке в палатке сантехника.
Визуально оцениваем, что все притянется как надо
Ну и тянем болты в несколько приемов
Наступил черед болгарки. Т.к. волговские стяжки расчитаны на три листа, то пришлось их немного доработать, что б утягивали два путем спиливания лишнего металла с усиков, которые загибаются
Устанавливаем на наш бутерброд из двух листов и противоскрипной проставки
Все одна сторона готова. Ставим колесо, переходим ко второй. Там процесс повторяем второй раз.
После опять прикладываем рулеточку, видим
Расстояние от земли до арки по центру колеса у меня стало 77 см.
Далее идем пить пиво.
Результат: Подняли задницу на 3 см, появилась "осанка". Колдоебины и неровности пролетаем на ура, как на электричке. На лежачих полицейский при полной загрузке до отбойников не достаем никогда.
Недостаток: при мне одном чувствуется чуть большая жесткость задницы, чем было, но меня это устраивает, да и по другому быть и не могло.
Забыл про респекты. Огромное спасибо Саше Шахтеру за идею и консультации.
Не понял, а зачем? Конструкция заднего барабана вроде как механически подтягивает колодки к барабану для эффективного торможения сразу?
У меня машина и так как вкопанная встает.
Степень торможения была проверена на инструментальном контроле в ГАИ.
Первый раз по приходу машины, второй в этом году уже после установки доп.листа.
Оба раза данные были приблизительно похожи. В ГОСТ не укладываются задние колеса. Скорее всего в пендосии свои взгляды на счет распределения тормозного усилия между колесями, потому как не я первый.
Chrysler Voyager занимает достойное место в линейке минивэнов. Автомобиль выпускается в нескольких модификациях с различным количеством дверей и сидений. Едва сойдя с конвейера, машина моментально завоевала признание среди покупателей, покорив не только американский рынок, но и Старый Свет. С недавнего времени Voyager собирается в Европе, на австрийском автозаводе.
Компания Aride готова выполнить работы по усилению рессор за счёт пневмоподвески. Мы предлагаем эффективные решения для разных модификаций коммерческих автомобилей, внедорожников и минивэнов, в том числе и для Chrysler Voyager.
Особенности подвески
В конструкции Voyager предусмотрена мягкая и комфортная подвеска, благодаря которой ямы и ухабы на дороге становятся незаметными. Однако в процессе эксплуатации она постепенно изнашивается и утрачивает первоначальные характеристики. Рессоры перестают быть упругими и компенсировать удары, езда становится настоящим испытанием для водителя и пассажиров.
- заменить изношенные рессоры на новые;
- усилить штатные элементы дополнительными листами;
- установить пневмоподвеску.
Окончательное решение принимает владелец автомобиля. Но важно понимать, что установка пневмооборудования – выгодный со всех точек зрения вариант. Стоимость пневмоэлементов примерно сопоставима с новыми рессорами, но их эксплуатационный ресурс намного продолжительнее – пневмоподвеска рассчитана на 5-6 лет работы.
Кроме того, комплект устанавливается в дополнение к штатным элементам, принимая основную нагрузку на себя. Это позволяет продлить срок службы заводских рессор. Никаких значимых изменений в конструкцию подвески не вносится.
Преимущества усиления рессор за счёт пневмоподвески
Конструктивно пневмоподвеска состоит из нескольких элементов:
- компрессора;
- блока клапанов;
- ресирвера;
- герметичной трассы;
- пневмоэлементов.
Система, работающая за счёт сжатого воздуха, имеет ряд преимуществ:
- всегда горизонтальное положение кузова даже при значительной загруженности автомобиля;
- уменьшение кренов на поворотах;
- отсутствие вибраций, снижение уровня шума;
- повышение грузоподъёмности автомобиля;
- улучшение аэродинамики;
- повышение комфорта передвижения.
Пневмоподвеску можно устанавливать на "уставшие" рессоры. После монтажа баллонов передвижение по дорогам с любым покрытием будет комфортным.
Мы предлагаем только качественное оборудование, прошедшее необходимые испытания. Подробнее об усилении рессор за счёт пневмоподвески можно узнать у представителей компании Aride по телефону.

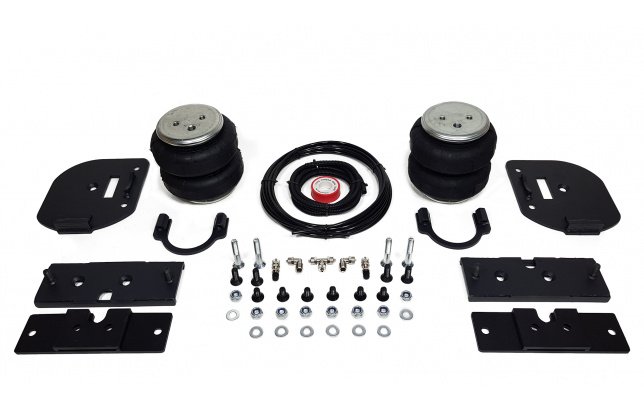

Комплект вспомогательной пневмоподвески на заднюю ось устанавливается в дополнение к штатной рессорной подвеске автомобиля позволяя снизить нагрузку на рессоры, увеличить комфортабельность автомобиля и улучшить грузовые характеристики автомобиля. Установка пневмоподушек позволит перевозить больше груза без потери управляемости, избавит от проседания рессор и их поломок, сократит раскачку кузова с валкостью. Приобретая комплект пневмоподвески от производителя на Chrysler Grand Voyager 4х4 (2001-2007), , грузовой вы получаете решение для увеличения срока службы штатной рессорной подвески. Монтаж вспомогательной пневмоподвески не требует специальных навыков и занимает в среднем 4 часа. Установить комплект вспомогательной пневмаической подвески возможно: в нашей мастерской, в любом автосервисе, а также своими руками. Дополнительная установка поперечины в некоторых продуктах необходима для того, чтобы убрать вращающий момент с верхних кронштейнов, который в свою очередь возникает, при размещении подушек со смещением относительно оси рамы.
Особенности пневмоподвески на Chrysler Grand Voyager 4х4 (2001-2007), , грузовой:
- Снижение износа рессор с амортизаторами (штатные рессоры на вашем автомобиле прослужат дольше, т.к. пневпоподвеска снизит нагрузку на них, а также на другие элементы подвески)
- Устранение шумов, вибраций подвески и ударов отбойника при перегрузе (полностью исключается ситуация, когда коммерческий автомобиль ложится на отбойники)
- Возможность установить на уставшие рессоры (после установки рессоры требующие замены прослужат еще долго)
- Правильное положение кузова при любой нагрузке (всегда горизонтальное положение кузова коммерческого автомобиля в независимости от нагрузки, а это правильная работа головного света с уменьшением тормозного пути)
- Уменьшение кренов с раскачиванием автомобиля (пневмоподвеска не дает автомобилю кренится на перегруженный борт, и всегда находится в горизонтальном положении)
- Увеличение комфорта для водителя, пассажиров (значительное увеличение комфорта при езде на автомобили по плохим и неровным дорогам, как для водителя, так и для пассажиров (на пассажирских микроавтобусах)
- Увеличение прибыли от перевозок (пневморессора – это возможность перевезти в 1.5 раза больше груза за 1 рейс + экономия на замене рессор, а так же штрафах ГИБДД за перегруз
- Возможность управлять свесом автомобиля при загрузке и выгрузке (регулировка заднего клиренса для выравнивания пола будки коммерческого автомобиля с уровнем пола пандуса для удобной загрузки)
- долговечность пневмоподвески (не требует никакого дополнительно обслуживания, и эффективно работает в течении 5 - 6 лет при любых условиях эксплуатации будь то мороз, грязь, соли или реагенты. Рабочее давление до 15 атмосфер)
- Возможно увеличение комфорта с мягкостью хода
- Устраняется эффект "Козления"
Дополнительные опции управления:
- Возможна установка системы управления с регулировкой из салона
- Система может быть установлена на 1 контура (общее давление в подушках)
- На два контура (разное давление в подушках, уменьшает раскачку, позволяя независимо выравнивать левый и правый борт)
- Возможность дополнительно установить ресивер для сжатого воздуха, чтобы увеличить скорость работы (накачки) пневмоподвески, а также добавить возможность подключать пневматические приборы, например подкачку колес или пневмосигнал
Комплект поставки
Комплект пневматической подвески разработан специально для автомобиля и включает в себя два пневмоэлемента, кронштейны для крепления к раме и мосту, крепеж, фурнитуру для накачки от внешнего компрессора, инструкцию по установки своими руками.
В комплект входит:
- Американские Пневмоэлементы (пневморессоры) сильфонного типа, которые оптимально подобраны по размерам для данного автомобиля. Не требуют никакого обслуживание за счет надежной резинно кордовой конструкции и служит более 400 тыс по пробегу автомобиля в любых дорожных условиях
- элементы крепления собственного заводского производства из 6мм Российской стали, разработанные специально под данный автомобиль. Данные кронштейны надежны, просты в установке и прослужат большой срок. Кронштейны покрыты порошковой окраской, что защищает их от ржавчины весь срок эксплуатации
- набор Российских болтов, шайб, гаек для сборки комплекта
- воздушные фитинги и пневмомагистраль фирмы Camozzi, в комплекте идет 7 метров пневмошланга что позволяет вывести ниппель подкачки в любую часть автомобиля
- ниппель для спуска и подкачки любым внешним компрессором AirLift
- инструкция по установке
- все оборудование прошло тестирование в различных условиях, что дает нам уверенность в надежности данного комплекта пневмоподвески. Комплект поставляется в полностью разборном виде с пошаговой инструкции по установке. В отличие от конкурентов мы не скрываем то, из чего собраны комплекты и даем возможность клиенту самостоятельно при установке ознакомиться со всем крепежом убедиться в его надежности с простотой установки.
Установка пневмокомплекта:
Комплект пневмоподвески устанавливается в дополнение к штатным рессорам и не вносит изменения в штатные элементы подвески. Следовательно, данный комплект не требует вносить изменения в ПТС автомобиля. Пневмоподушка ставится между рамой с рессорами на специальных крепежных пластинах, идущих в комплекте. Верхняя крепежная пластина ставится на раму в штатные отверстия, между крепления ставится дополнительная поперечная распорка для усиления рамы и распределения нагрузки. Нижняя крепежная пластина ставится на мост.
Крайслер Таун Кантри, или Гранд вояджер (и Додж с Плимутом то же) – хорошие лошадки, как для себя, так и для бизнеса.
Зачастую мы пользуемся отличной вместимостью авто, не по назначению. В этой чудесной машине легко отстегиваются все задние сидения. Пол всего салона ровный, без всяких уклонов, выступов и перепадов. Что позволяет удобно использовать данный автомобиль, как грузовичок.
Вот только одна беда, не рассчитан он на большие веса. В стандартном варианте грузим около 500 кг, и ограничители упираются в рессоры на задней балке. Машина проседает, и по бездорожью уже тяжело. А и если у вас в заде висит баллон с газом, как у меня, то цеплять им будете. Стремно!
Можно усилить задние рессоры, добавив к ним еще один рессорный лист. Эта модернизация под силу каждому и не требует больших затрат. Нам подойдут рессоры от отечественного автомобиля. Приходите в соответствующий магазин и покупаете два подкоренных рессорных листа от волги. И еще четыре пластмассовых антискрипа. Обязательно возьмите антискрипы не пожалеете, можно и без них конечно, но скрипеть неприятно будет.
Их потребуется немножко доработать. Берем один лист. Около его середины видим отверстие где-то в десять мм. Нам его нужно рассверлить до 18мм. Сверлим обычным сверлом на станке, у кого нету, пробуем дрелью. Я искал токаря сначала, думал, метал каленый, нормально сверлится обычной дрелью.
Все спланируйте один свободный вечер и в гараж. Я менял в гараже с обычной смотровой ямой.
Заранее откручиваем от балки, два амортизатора и тягу распределения усилий. Домкратом поднимаем за лонжерон (раму), пока колесо не оторвется от земли. Колесо можно не снимать.
Видим, наша рессора зажата скобой, в народе ее называют стремянкой. Откручиваем четыре болта. Плоским предметом, типа стамески отковыриваем закоревшую скобу с резиновой прокладкой. И рессору от балку то же надо отковырять или оторвать. Поднимаем авто еще выше и тянем за балку, рессора отлипнет от нее сама.
Теперь ставим дополнительную рессору под основную. Т.к. наша рессора в свободном состоянии она сильно сжата. Для удобства монтажа авто поднимаем еще выше. Родная рессора расслабляется. Колесо служит грузом, и остается на месте. Если колесо стало то же подниматься вставьте распорку между балкой и рамой ( или корпусом авто).
Надеваем антискрипы на рессору. Обратите внимание, волговская рессора встанет только в одном положении. Т.к. она не симметрична от отверстия по середине, один конец длиннее другого. Просовываем рессору и центруем по отверстию в балке. По тихонько начинаем опускать корпус авто. Следим, чтобы отверстие не сдвигалось, и шток родной рессоры вошел в отверстие через нашу рессору.
Ставим скобу и зажимаем, посильнее четыре больших болта. Все, переходим к другой стороне, и аналогично проделываем то же самое.
Машина на пустую, стоит теперь на сантиметров 15 выше, чем такие же. Сейчас она становится на ограничители, когда гружу 1100-1300кг. Вот теперь можно и повозить нормально. Гружу сейчас в минивэна сколько надо, или сколько влезет. Если кто не рискнет, или времени нет, могу за определенную плату модернизировать и ваш авто. Я из Минска мой тел. Велком ХХХХХХХ - Извините но тел решил убрать т.к. нет возможности дальше заниматся машинами. Но статьи интересные еще будут. Всем удачи, и хороших дорог. Кстати после переделки подвески советую поставить легкогрузовые шины. Пробовал Белку дубовая, поставил Tigar 225/70 R15C очень доволен. Нет можно и на обычных шинах ездить, но когда стал грузить, появились булки.
Подкоренной рессорный лист подходит только к длинным (Грандовским) базам. Для коротких версий авто подойдут, рессоры от РАФа. Слышал истории о крайслере с рессорами от ЗИЛа, и грузоподьемностью 2 тонны. Если кто-то знает про это напишите пожалуйсто в комментариях, т.ж. интересно про усиление передней подвески.
И вот за одну поездку на юга потерял обе, одна лопнула по пути туда, другая - на обратном пути. Отвалились задние свесы рессор….прямо на ходу на ровной дороге….хорошо сзадиидущих никого не покалечил. На юга ходил груженый, поэтому сразу понял (после нескольких ударов до отбойников) – так жить нельзя. Появились неприятные крены, продольная раскачка, удары до отбойников и пр.
Вернулся и решил не экспериментировать. Определил для себя, что рессоры от Волги будут слабоваты для Гранда и начал подбирать новые по размеру старых лопнувших рессор. По сечению (9х65мм) идеально подошел второй лист от передней рессоры ЗИЛ-130 (номер запчасти 130-2902102-02). По длине оказались чуть длинней (позже обрезал), вроде третий лист подходит, но не было в наличии. В общем, были успешно куплены по 660руб. за шт.
На фото они, правда уже просверлены и одна подрезана в размер.
Скобы и противоскрипы пока решил не ставить, ибо их не было и почти три года ездил без них без проблем.
Встал вопрос со сверловкой. Сверлил в цехе на работе на станке, благо есть возможность. Не знаю, как сверлят в гараже дрелью, но такую рессору я бы не осилил. И без этого спалил 6 свёрел. Итак, просверлены отверстия 16 мм + фаска 21 мм.
Приступаем. Вот так задок выглядит до монтажа.
Домкратим, снимаем колесо, откручиваем от балки 4 болта прижимной скобы.
Поддомкрачиваем штатную рессору до того момента, чтоб можно было просунуть доп. лист. Тут я достал остаток лопнувшей рессоры.
При первой примерке лист чуть-чуть не подошел, 16 мм и 21 мм оказалось мало, пришлось дрелью с шарошкой сделать отверстия чуть больше. По длине новый лист отрезал болгаркой в размер чуть меньше штатной (как и было изначально). Установил новый лист, опустил домкрат.
Теперь чуть поддомкратил балку, чтоб доп.лист точно сел, но пришлось длинной монтировкой поддернуть балку к передку, чтоб штырь на штатной рессоре сел в гнездо на балке.
Прикрутил прижимную пластину . Поставил колесо. ВСЁ.
Другую сторону собрал так же.
Теперь выглядит вот так.
ИТОГ. Задок поднял примерно на 3 см. Вот уже месяц полет нормальный, машина на дороге стала гораздо собранней, повороты без кренов, излишней жесткости не замечено – всё для меня приемлемо. Скрипов пока нет. Хотя мысли есть скобы поставить, вдруг лопнет и чтоб не улетела.
