Главное предназначение системы вентиляции заключается в обеспечении притока свежего воздуха в помещение, параллельно удаляя отработанные воздушные массы. Однако довольно часто случается так, что вентиляционная система не справляется со своей прямой обязанностью, из-за чего вместо чистого воздуха внутрь жилья проникают посторонние запахи из соседних квартир и подъезда.

Единственное решение – установка обратного клапана для обеспечения полноценной вентиляции. Согласитесь, несколько нецелесообразно тратить деньги на покупку конструкции, которую вы можете соорудить самостоятельно. Опираясь на пошаговую инструкцию, вы сможете смастерить обратный клапан для вентиляции своими руками с использованием подручных средств.

Далее в статье будут представлены самые распространенные типы обратных клапанов, особенности их монтажа и выбор подходящей конструкции для квартиры. Разобравшись в принципе работы и конструктивных особенностях обратного клапана, вы сможете самостоятельно соорудить конструкцию и установить ее.

Принцип работы обратного клапана

Конструкция клапана представляет собой защитное устройство для предотвращения появления обратной тяги вентиляции в квартире. Пропуская приток свежего воздуха в нужном направлении, клапан тормозит обратное движение потока.

Главное преимущество конструкции заключается в ее автоматическом срабатывании.

Отсутствие обратного клапана приведет не только к загрязнению помещения отработанным воздухом, попаданию внутрь пыли и насекомых, но и приведет к появлению сквозняков

В системах вентиляции клапан препятствует попаданию воздуха из общего вентканала в отдельные комнаты. Такие конструкции работают в системах, как с естественной, так и с механической тягой.

Подобные ситуации могут возникнуть вследствие появления следующих проблем:

• неправильная установка вытяжной трубы;
• недостаточное поступление свежего воздуха в систему;
• установка принудительной вентиляции в одной из квартир;
• неисправность обратного клапана.

Главным конструктивным элементом обратного клапана является затвор. При правильной установке клапана, затвор должен открываться под давлением воздушного потока только в одном направлении.

При движении воздуха не из комнаты, а внутрь нее, затвор автоматически закрывается.

Советы профессионалов

Вот несколько советов от профессиональных сантехников, которые следует учесть при монтаже:

• При установке обратного клапана на пластиковые трубы в разрез трубы все места срезов требуется тщательно зачищать, чтобы не оставалось заусенцев. В дальнейшем оставленные заусенцы непременно станут местом скопления отходов, уносимых стоками, и будут приводить к засорению клапана.
• Чтобы собирать раструбные соединения без усилий, на вставляемом конце стоит снять фаску.
• Внимательно ознакомьтесь с инструкцией к купленному устройству, чтобы убедиться, что в его порядке установки отсутствуют специфические моменты.
• По стоимости российские устройства могут оказаться в несколько раз дешевле заграничных аналогов, при том, что качество отличается не существенно. Но выбор здесь за потребителем.

Кроме того, мы рекомендуем посмотреть обучающее видео, наглядно представляющее этапы монтажа клапана:

Правильно установленный воздушный клапан в канализационной системе наладит ее работу, позволит избежать скачков давления и прорыва канализационных газов в квартиру. В квартире с установленным клапаном нет риска появления неприятных канализационных запахов даже при уменьшении потока воздуха через центральный стояк. Только не следует забывать, что аэратор, как и любое другое канализационное устройство, требует периодической ревизии и обслуживания.

Конструктивные особенности обратного клапана

Зачастую обратные клапаны изготавливаются в форме диска, при этом они могут быть разных размеров и конфигурации сечения.

При необходимости устройство может быть оснащено подогревом, однако оно подойдет только для вентиляционной системы с электрическим приводом. Главное преимущество клапана с подогревом – предотвращение образования конденсата в системе, и, следовательно, наледи в холодное время года.

Идеальным вариантом для жилого помещения считается пластиковый клапан, поскольку он, в отличие от металла, не ржавеет под воздействием влаги и не издает резких звуков в процессе работы

На современном рынке существует всего четыре основных вида конструкции обратного клапана. Каждая из них имеет своих плюсы и минусы, которые следует обязательно учитывать при выборе той или иной конструкции под свою вентиляционную систему.

Вариант №1 – одностворчатая конструкция

Конструкция представляет собой заслонку, закрепленную на горизонтальной оси, которая под воздействием воздушного потока открывает и закрывает проход. Так, отработанный воздух удаляется в вытяжную часть системы.

При отсутствии движения воздуха внутри помещения или при обратной тяге створка клапана не будет открываться.

Одностворчатый клапан уместнее всего использовать при естественном вентилировании помещения, поскольку для открытия клапана достаточно даже минимального воздушного потока.

Такая конструкция в свою очередь может быть в двух типов. В первом случае ось, на которой закреплен затвор, монтируется со смещением относительно центра воздушного канала, а в другом – внутри и снаружи ставится противовес.

Поскольку обратный клапан закрывается под воздействием силы тяжести, его эффективная работа напрямую зависит от идеально ровного монтажа в системе

В процессе вертикальной или горизонтальной установки рекомендуется использовать уровень. При неправильном монтаже клапан будет закрываться неплотно, из-за чего он не сможет защитить помещение от обратной тяги.

Если установить одностворчатый клапан вблизи отопительной батареи, то поступающий с улицы воздух будет сразу же нагреваться. Это позволит значительно повысить уровень температуры в помещении, а значит, сократить расходы за отопление.

Вариант №2 – двустворчатый клапан

Из-за своего принципа работы такой клапан получил название “бабочка”. В центре круглого отверстия – ось с двумя заслонками, которые возвращаются в исходное положение посредством небольших пружин.

Монтаж “бабочки” не требует особых подготовок, поскольку такую конструкцию можно устанавливать под любым углом.

Зачастую такие устройства применяются в принудительной вентсистеме с вытяжкой. При отключении механической вытяжки, створки, оснащенные пружинами, возвращаются в первоначальное положение, плотно перекрывая все сечение канала.

Многие современные модели двустворчатых конструкций оснащены пружинами, которые можно самостоятельно регулировать в зависимости от силы тяги в системе

Единственное, что необходимо сделать перед установкой двустворчатого клапана – это проверить чувствительность шторок. Если давления воздуха в вентиляционном канале недостаточно для такой конструкции, то лучше выбрать другой тип клапана.

Такой тип обратного клапана зачастую устанавливается в постройках с крупногабаритной системой вентиляции.

Вариант №3 – инерционный клапан

Такой тип клапана представляет собой специальные жалюзи, которые ставятся на вентиляционную решетку. Как и одностворчатый клапан, инерционная конструкция работает по гравитационному принципу. Отличие между этими двумя конструкциями только в количестве и размере створок.

Они свободно поднимаются, и меняют свой угол в зависимости от силы воздушного давления. Опускаются жалюзи только под собственной тяжестью, что возможно только в том случае, если вентилятор перестает работать.

Такая гравитационная решетка устанавливается при горизонтальном движении воздуха. Как и “бабочка”, инерционный клапан монтируется только в вентиляционной системе принудительного типа.

Благодаря большому количеству створок, инерционные клапаны могут использоваться, как внутри жилого помещения, так и с наружной стороны здания

В основном, на рынке представлены жалюзи стандартных размеров, полностью соответствующие величине короба для вытяжки и отверстиям для естественной вентиляции.

При необходимости, такой вытяжной клапан можно соорудить своими руками, улучшив функциональность устройства при помощи пружины или мембраны.

Вариант №4 – мембранный тип клапана

Устройство представляет собой гибкую пластину, которая сгибается под воздействием притока воздуха. Для открытия и закрытия клапана достаточно даже небольшого притока, однако в данном случае многое также зависит от правильности монтажа конструкции.

По своему принципу работы мембранный клапан напоминает “бабочку”, однако с более скромными характеристиками.

Перед установкой гибкой мембраны следует учитывать величину обратной тяги в вентиляционном канале, поскольку существует высокая вероятность деформации клапана.

При наличии сильной тяги лучше выбрать любой другой вид конструкции, дабы уберечь себя от дополнительных затрат сил и денег. В данном случае все зависит от размера помещения и силы притока воздуха.

Перед покупкой мембранного клапана важно измерить величину тяги внутри вентиляционного канала, что можно сделать путем наблюдения за направлением пламени спички

Обратный клапан мембранного типа – идеальный вариант для небольших домов и подъездов. В отличие от трех предыдущих клапанов, мембранный тип можно соорудить самостоятельно, без помощи мастера.

В следующем разделе будет представлена подробная инструкция, которая поможет вам сделать обратный клапан своими руками.

Виды клапанов, их устройство и назначение

Итак, клапан – это вид запорной аппаратуры, которая необходима для упорядочивания различных параметров рабочей среды: регулирует расход, поддерживает нужный уровень давления, смешивает необходимую пропорцию, отслеживает заданный уровень жидкости или газа.

Конструкция

Размеры клапанов бывают от нескольких миллиметров до метра, и соединяться с рабочей аппаратурой, устройством, техникой или изделием они могут при помощи резьбы, фланца или сварки. Делают их из различных по свойствам материалов: чугуна, бронзы, стальных или никелевых сплавов, каучука, тефлона, графита, хлопка и т.д.

Конструкция любого клапана примерно одинакова:

• корпус;
• крышка или головка;
• седло;
• заслонка или затвор;
• шпиндель или шток;
• маховик или автоматика для перемещения шпинделя.

Принцип работы для общего семейства клапанов следующий. Когда жидкость или газ проникает внутрь корпуса с одной стороны, головка на штоке с уплотнителем в виде сальника передвигает заслонку, при помощи чего отверстие седла либо открывается, либо закрывается, прекращая поток рабочей среды или изменяя угол его проникновения в устройство.

Виды и классификация

В зависимости от конструкции заслонки (затвора) принято различать два глобальных класса клапанов:

• линейная заслонка – чтобы открыть или закрыть седло заслонка поднимается или опускается;
• поворотная заслонка – работает по принципу вентиля, проворачиваясь по часовой стрелке или против часовой стрелки, тем самым открывая ли закрывая затвор.

Инструктаж по самостоятельному сооружению клапана

Как вы уже поняли, для создания вентиляционной системы с защитой от обратной тяги совсем необязательно покупать готовую конструкцию. Конечно, полностью обойтись без затрат не получится, поскольку вам придется купить вытяжной вентилятор. Именно он станет основой для обратного клапана.

Перед началом работ вам следует подготовить все необходимые инструменты и материалы. Так, для сооружения мембранного клапана вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, саморезы, резиновые прокладки и клей.

Чтобы понимать, как правильно сделать обратный клапан для вентиляции своими руками, важно ознакомиться со следующей инструкцией.

Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах

Из плотного пластика выпиливаем пластину строго по форме отверстия вентиляционного канала. Собственно, это и будет основа будущего клапана.

Далее по краям высверливаем несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.

В центре пластины также просверливаем несколько отверстий, через которые будет выводиться отработанный воздух. Их количество вам также придется определить самостоятельно, опираясь на личные потребности. Чем больше отверстий в центре пластины, тем больше будет пропускная способность клапана.

Далее закрепляем вытяжку к готовому основанию. Для начала на месте соединения понадобится установить резиновую прокладку, и только после этого можно будет зафиксировать вентилятор. Это позволит обеспечить необходимую герметичность, а значит, улучшить качество работы клапана.

Чтобы избежать назойливого шума, исходящего от вентилятора в процессе работы, рекомендуется подложить небольшие кусочки резины под крепежи устройства.

Толщина пластика для сооружения мембранного клапана должна составлять не менее 4-5 мм, чтобы под давлением даже небольшого воздушного потока гибкие мембраны могли легко сгибаться

Из толстой полиэтиленовой пленки делаем створки для клапана. Прежде всего, понадобится подрезать пленку до размеров основания, и только после этого приклеить к основанию клапана. Обратите внимание, створки должны полностью закрывать вентиляционные отверстия.

Следующий этап – разрезаем створку на две одинаковые части, при этом важно, чтобы срез был максимально ровным. В данном случае рекомендуется использовать канцелярский нож с острым лезвием.

Готовый клапан устанавливаем в вентканал, закрепляя его на стене несколькими саморезами. Поскольку между стеной и клапаном остаются зазоры, от них желательно сразу же избавиться при помощи герметика.

На этом процесс создания и установки мембранного клапана завершается. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

Необходимые материалы и инструменты

Для установки в пластиковую канализацию обычно не нужно каких-либо специальных инструментов. Устройство имеет на конце стандартный раструб с уплотнительной резинкой и просто надевается на канализационную трубу. Для дополнительной надежности соединения можно промазать шов сантехническим герметиком.

При монтаже клапана в разрыв ранее собранного участка пластиковой канализации понадобится дополнительная деталь – компенсирующий патрубок. Для надежной фиксации будет нужен хомут, который не даст компенсатору самопроизвольно смещаться вверх при подпоре водой.

Если в предполагаемом месте установки нет раструба, понадобится купить еще канализационную муфту.

Выводы и полезное видео по теме

В данном видео представлена пошаговая инструкция самостоятельного сооружения мембранного клапана для вентиляции в квартире:

Самостоятельно соорудить обратный клапан для вентиляции и сэкономить на покупке готового изделия теперь вполне реально. В данном случае важно заранее определиться с выбором вида клапана, приобрести вытяжной вентилятор и приступить к изготовлению самодельной конструкции.

Обязательное условие – сохранение последовательности шагов, представленных в представленной выше инструкции.

Если вы уже знакомы с процессом сооружения обратного клапана, или знаете более простой способ, позволяющий сделать конструкцию с минимальными денежными затратами, то, пожалуйста, поделитесь своим опытом с нашими читателями.

Оставьте свой комментарий в специальном поле под статьей, и при желании, задавайте вопросы нашим экспертам.

Для обеспечения помещения свежим воздухом не обязательно держать отрытым окно. Куда удобнее – установить в комнате приточный клапан.

Благодаря его простой конструкции, проветриватель не обязательно покупать: при желании можно сделать подобное устройство своими руками.

Описание конструкции

Большинство моделей приточек устроены одинаково, из следующих частей:

1. Воздуховод. Обычная труба, которая вставляется в отверстие в стене. Через нее – будет проходить воздух.
2. Наружная решетка. Устанавливается на конец трубы, выходящий на улицу. Не позволяет проникать внутрь крупным насекомым, листьям, тополиному пуху, осадкам.
3. Утеплитель. Предотвращает промерзание трубы и одновременно служит глушителем шума.
4. Внутренний оголовок. Корпус клапана, располагающийся внутри помещения. Содержит фильтр.

Корпус приточки также должен иметь возможность полного закрытия клапана: зимой, в сильный мороз (ниже -10º) проветриватель лучше прикрывать. Слишком холодный воздух попросту не будет успевать нагреваться, даже если клапан будет стоять рядом с батареей. Как следствие – температура в помещении упадет, и будет сквозняк.

Помимо этих частей, приточный клапан может дополнительно оснащаться:

1. Вентилятором (работающим как на приток, так и на удаление воздуха).
2. Нагревателем.

Что понадобится для создания?

Новый приточный клапан стоит не менее 1200-1500 рублей. Более качественные модели – обойдутся примерно в 3-4 тысячи. Подсчитаем, во сколько обойдется сделать самодельный проветриватель.

Нам потребуется:

1. Пластиковая труба.
2. Решетка.
3. Утеплитель.
4. Фильтр.
5. Корпус с клапаном.

Ниже – рассмотрим детальнее, как правильно выбирать эти детали для создания приточного клапана своими руками.

Труба – будет играть роль воздуховода. Длину пластиковой трубы – выбираем по толщине стены. Если толщина неизвестна – можно брать с запасом метровый отрезок, и уже в процессе работы – отрезать нужный кусок.

Диаметр воздуховода – до 100-120 мм. Больше – не рекомендуется: слишком большое количество воздуха не будет успевать нагреваться. Вдобавок отверстие в стене большого диаметра – может привести к серьезному нарушению микроклимата внутри помещения.

Для создания стеновой приточки своими руками подойдет обычная безнапорная ПВХ труба. Цена – 150-250 рублей (за метр).

Устройство стенового приточного клапана

Решетка – будет надеваться снаружи на трубу, и защищать ее от различного мусора и осадков. Изделие должно быть пластиковым, в идеале – иметь внутреннюю защитную сетку. Форма – не имеет значения.

Размер решетки – должен перекрывать диаметр трубы (то есть если воздуховод диаметром 100 мм – решетка должна быть не менее 120 х 120 мм). Стоимость – около 150-250 рублей.

Утеплитель – вставляется внутрь трубы. Благодаря теплоизоляции, стена вокруг клапана не будет замерзать зимой. Выполняться утеплитель может из пенопласта, экструдированного пенополистирола, пенополиуретана или минеральной ваты.

Фильтр – вставляется внутрь корпуса клапана. Служит для задержки пыли и пыльцы. Сделать фильтр можно из пористого материала, называющегося полифом, или из обычного поролона. Необходим небольшой кусок, размером примерно 110 х 110 мм (чтобы перекрывал трубу). Стоить будет до 50 рублей.

Корпус клапана – устанавливается внутри комнаты. Сделать его своими руками непросто, поэтому самый удобный вариант – приобрести готовый оголовок проветривателя. Такие, к примеру, производятся компанией Вентс, и продаются в магазинах вентиляционного оборудования. Стоимость – около 300-450 рублей.

Как вариант – внутренний корпус можно заменить вентиляционной решеткой, имеющей регулируемые жалюзи. Таким образом можно будет изменять количество поступающего воздуха, или полностью перекрывать поток.

Оголовок клапана Вентс

Подсчитаем общую сумму:

1. Воздуховод – до 200.
2. Решетка – до 200.
3. Утеплитель – до 200.
4. Фильтр – 50.
5. Оголовок – до 450.

В сумме – 1100 рублей. Это – усредненная цифра: на самом деле сделать стеновой приточный клапан можно и дешевле.

Как улучшить устройство: вентилятор или подогрев

Дополнить самодельный приточный клапан можно, установив в него вентилятор. Подойдет обычный канальный, главное – чтобы он совпадал по диаметру с трубой воздуховода. Подключается он к сети, управляется – через выключатель, выносимый на стену.

Установить вентилятор можно двумя способами: в сторону комнаты или в сторону улицы. Воздух может как нагнетаться внутрь помещения, так и наоборот – удаляться. Во втором случае клапан будет работать как пассивная приточка, а при включенном вентиляторе – как вытяжка.

По стоимости: осевой канальный вентилятор диаметром 104 мм, имеющий датчик влажности и таймер выключения, будет стоить примерно 1200-1400 рублей. Производительность по воздуху у такой модели (к примеру, Vents 100 ВКО) – порядка 100 м³/ч.

Еще один вариант – это приточка с подогревом. Такое устройство особенно актуально в условиях нашего климата: даже если клапан устанавливается в стену возле батареи – при -10º и меньше воздух уже не будет успевать нагреваться.

Поэтому при использовании нагревательного провода рекомендуется заменять пластиковый воздуховод на металлический.

Установка приточки в стену на примере клапана Домвент (видео)

Сколько воздуха пропустит?

Рассчитать, сколько точно воздуха будет пропускать такой самодельный проветриватель (без вентилятора) – сложно.

Если учесть, сколько воздуха пропускает КПВ-125: около 36 м³/ч при диаметре трубы 133 мм – примерно можно прикинуть и производительность самодельной приточки. Значит, что при 10 Па перепада давления между улицей и комнатой (среднестатистический показатель, актуальный при нормально работающей вытяжной вентиляции) клапан (с воздуховодом диаметром 100 мм) будет пропускать порядка 25 м³/ч (без работающего вентилятора).

Необходимые инструменты и материалы для работы

Помимо упомянутых выше деталей, для создания и установки клапана приточной вентиляции своими руками потребуется:

1. Ножовка (отрезать нужный по размеру кусок трубы).
2. Болты или клей (для крепежа наружной решетки и внутреннего оголовка).
3. Монтажная пена (для герметизации щели между трубой проветривателя и стеной).

Чтобы лучше утеплить приточный стеновой клапан – трубу снаружи можно оклеить теплоизоляционной пленкой.

Думал успею до Нового Года, но в авральном режиме делал проект, попутно изучая малознакомое для меня ПО. Кстати, это самый быстрый и лучший способ изучения, когда дают задание с жёстко заданным дэдлайном. Точно также в авральном режиме и успешно 18 лет назад я изучал PCAD, когда он ещё назывался Accel EDA. И только сейчас появилось немного свободного времени, чтобы наконец удовлетворить просьбы читателей и рассказать как сделать электронный воздушный клапан для совмещения принудительной и естественной вентиляции на кухне.

1. Потребуется печатная плата. Для этого вам понадобятся Gerber-файлы (общепринятый формат передачи данных о ПП). Заказать можно, например, на EasyEDA, сделать самому или любым другим удобным способом. EasyEDA мне очень рекомендовал один мой очень хороший знакомый. Я же делал плату дорого в Минске фрезерованием без металлизации, поэтому мне было критично количество переходных отверстий (сейчас их всего четыре). Думал, что сделают за день-два, но ждать пришлось почти неделю. Обошлась она мне почти в 20 американских. 5 таких плат на EasyEDA, отличнейшего качества с металлизацией, маской и маркировкой, обошлись бы более чем вдвое дешевле с доставкой в течение 15-20 рабочих дней, а если ждать долго не хочется, то за примерно 50$ вам их доставят в течение 3-5 рабочих дней. Кстати, там же на сайте можно загрузить Gerber-файлы и онлайн-форма сама распознает слои, выставит размеры, определит минимальные зазоры и минимальную ширину дорожек. Можно посмотреть загруженные Gerber-файлы встроенным в сайт плагином для просмотра.

2. Комплектация. Пока изготавливаются и доставляются печатные платы, можно купить необходимые компоненты и материалы. Полная спецификация на всё изделие лежит здесь. Забегая вперёд, скажу, что это не полный список. В последнем пункте "Подключение" будет понятно почему.

3. Корпус. Раскрой корпуса для лазерной резки или обычного ручного лобзика (кому как больше нравится). Материал - оргстекло молочного цвета толщиной 3мм. Идеально подходит для лазерной резки. Склеить можно клеем Секунда 505 или любым другим, подходящим для склеивания оргстекла.

4. Детали. Прилагаю чертежи эскизы в формате pdf деталей, которые требуют доработки механическим способом помимо корпусных, относящихся к электронному блоку.

5. Монтаж печатной платы. Прилагаю схему электрическую принципиальную в формате pdf и картинкой. Остальное смотри в следующем пункте. R5, R6 и R9 можно было бы и не ставить, так как соответствующие подтягивающие резисторы внутри микроконтроллера включены, но я их на всякий случай продублировал внешними, так как у меня почему-то в процессе пайки/наладки вышел из строя встроенный то ли R5-ый, то ли R6-ой. Светодиоды можно и любые другие, но тогда, скорее всего, придётся подбирать другие токоограничительные сопротивления R4 и R7.

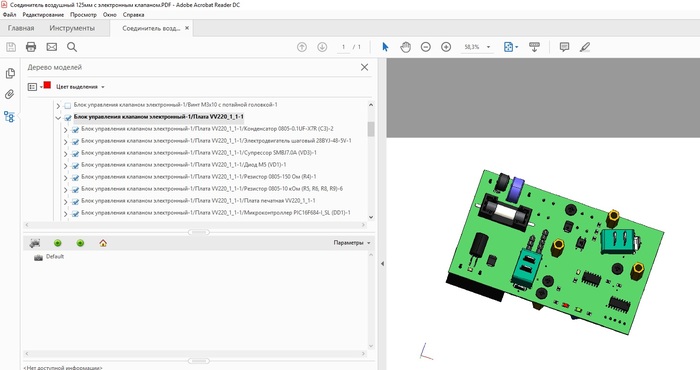

6. Всю сборку можно подробно рассмотреть в формате PDF 3D. Для этого качаем свободно распространяемый Acrobat Reader. Почти вся необходимая информация для того, чтобы собрать всё воедино, в 3D PDF имеется. Не показан только шлейф шагового электродвигателя с разъёмом на конце, который надо воткнуть в XP3 и проводки к концевым выключателям, которыми надо припаять их контакты к контактным площадкам, расположенным прямо напротив них на печатной плате. Сами концевые выключатели желательно зафиксировать капелькой эпоксидки или лака. Перед фиксацией убедитесь, что они стоят строго перпендикулярно к плате.

В Adobe Acrobat Reader для удобства просмотра можно зайти в Редактирование\Установки\3D и мультимедиа и включить отображение 3D-содержимого, тогда при каждом открытии файла не придётся давать разрешение на отображение 3D.

В Adobe Acrobat Reader в дереве моделей можно посмотреть как всю сборку целиком, подсборки, так и отдельные детали.

Вот STEP, если кому-то больше нравится этот формат.

7. Программа. hex-файл. Зашить её можно через XP2 при помощи, например, PICKIT3, который сейчас можно купить на aliexpress долларов за 10.

В итоге получится девайс, как на картинке ниже. С одной стороны он подключается к воздушному тройнику, со второй вешается решётка (смотри предыдущие статьи для наглядности). Об электрических подключениях пойдёт речь чуть ниже.

8. Подключение. Итак, наше устройство готово. Если всё сделано правильно, то оно должно заработать с первого раза и наладки не требует.

Через разъём X1 подаётся питание, через X2 подключается вытяжка. Как правило, схема трёхскоростной (самой распространённой) вытяжки имеет примерно такую схему:

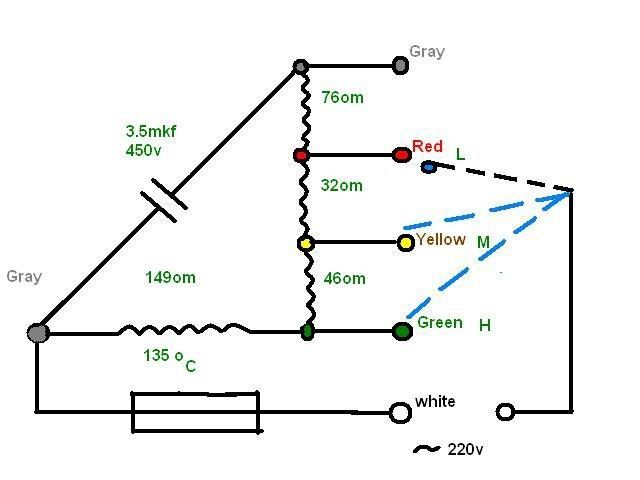

И, как правило, к мотору идёт 4 провода. Один из них "общий", а на один из трёх других подаётся 220. Так меняется скорость. Как определить какой общий? Измерьте напряжение на проводах при различных положениях переключателя. Общий - тот, на котором напряжение будет в любом положении. Естественно, мотор при этом должен быть отключён.

Для того, чтобы блок работал от любой скорости, надо от вытяжки на него подать сигнал по следующей схеме:

Установка новых пластиковых окон приводит к герметизации помещений. Без притока снаружи естественный воздухообмен в частном доме либо квартире прекращается. Один из способов возобновить работу вентиляции – использовать приточный клапан, встроенный в стену здания. В настоящей публикации мы рассмотрим конструкции этих устройств и расскажем, как установить вентиляционный клапан своими руками.

Виды стеновых приточных устройств

Для подачи свежего воздуха внутрь жилых и любых других помещений применяется 3 типа клапанов:

• проветриватели стенные пассивные (естественный приток);
• переточные устройства;
• приточно-вытяжные агрегаты принудительного действия с подогревом воздуха за счет рекуперации тепла.

Схема вентиляции одноэтажного загородного дома с вариантами приточных устройств

Кроме перечисленных изделий, в квартирах используются так называемые бризеры – бытовые приборы настенного монтажа с принудительным нагнетанием и автоматическим подогревом воздуха до заданной температуры. Бризеры являются полноценными приточными установками, чья цена в 3—5 раз выше любого вентклапана.

Клапаны естественного притока

• воздуховод – ПВХ труба диаметром 125 мм длиной до 1 м, внутри – теплоизоляционная звукопоглощающая вставка;
• наружная приточная решетка с козырьком дождеотбойника и сеткой от насекомых;
• кольцо уплотнительное силиконовое для заделки внутрь стены;
• двойная пружинная заслонка, регулирующая количество поступающего воздуха;
• воздушный фильтр грубой очистки класса G3–G4;
• механический привод управления заслонками;
• дополнительное утепление, крышка внутреннего оголовка.

Приточное устройство заделывается во внешнюю стену, снаружи видна только решетка, изнутри – оголовок с рукояткой настройки. Принцип действия простой: воздух с улицы поступает в трубу, очищается фильтром и выходит сквозь щели оголовка. Особенности работы клапана:

• воздушный поток рассеивается вдоль стены по направлению к потолку;
• уличные шумы поглощаются теплоизоляционной вставкой;
• лепестки заслонок могут перекрывать сечение воздуховода на 100%;
• регулировка производится рукояткой либо специальным шнуром, когда прибор установлен под потолком.

Уточнение. Воздушный поток на клапанах других брендов может регулироваться с помощью пластикового шибера или диафрагмы.

Преимущества стеновых проветривателей:

• энергонезависимость;
• надежность, частота обслуживания – 1 раз в год (очистка фильтра);
• доступная стоимость изделия;
• совместимость с любыми вентиляционными системами – естественной, механической, комбинированной.

В противовес многочисленным достоинствам пассивный клапан приточной вентиляции имеет 2 значимых недостатка: подает холодный воздух плюс иногда обмерзает при низких температурах. Правда, иней появляется от избытка влаги (конденсата), оставшейся в помещении по разным причинам. Указанный нюанс мы рассмотрим ниже, в инструкции по монтажу проветривателя своими руками.

Переточные элементы вентиляции

Межкомнатная дверь с плотными притворами без вентиляционного зазора (или решеток) нарушает воздухообмен внутри квартиры. Если перекрыть потоки, движущиеся из жилых комнат к вытяжным шахтам кухни и ванной, вентиляция в доме перестанет функционировать.

Схема и место установки переточного элемента вентиляции

Герметичную дверь между помещениями необязательно дорабатывать – ставить решетки либо подрезать полотно. Достаточно встроить в перегородку приточно-вытяжной клапан такой конструкции:

• 2 декоративных плафона под отверстие Ø125–160 мм;
• полая цилиндрическая вставка из шумоизоляционного материала длиной 15 см;
• 2 монтажных кольца + стяжной болт.

Замечание. Переточные клапаны делаются только под перегородки толщиной до 150 мм – полкирпича плюс отделка. На более толстую стену придется изготавливать самодельное крепление.

Сборка приточно-вытяжного устройства предельно проста: в готовое отверстие вставляется звукоизоляция, потом к торцам крепятся кольца и стягиваются между собой болтом. Сверху устанавливаются плафоны, препятствующие проникновению света из одного помещения в другое. Подробнее о принципе работы клапана смотрите на видео:

Приточно-вытяжные клапаны с рекуперацией тепла

Случаются ситуации, когда в частном доме изначально отсутствуют вытяжные вентканалы. Квартирная вентиляция тоже бывает неэффективной – тяга в шахтах верхних этажей довольно слабая. Проблема решается установкой приточно-вытяжных агрегатов реверсивного типа.

Конструктивно установка близка к проветривателю, только внутри трубы расположен осевой вентилятор и керамический аккумулятор тепла, изображенный на фото. Стеновой реверсивный клапан может функционировать в 3 режимах:

1. Только приток + фильтрация наружного воздуха.
2. Только вытяжка из комнаты на улицу.
3. Теплоутилизация – комбинированный режим, приток и вытяжка работает поочередно.

Третий режим является основным. Алгоритм такой: в течение 70 секунд вентилятор гонит воздух из помещения наружу сквозь керамический теплообменник. Потом срабатывает реверс – вентилятор начинает дуть в обратном направлении, затягивает уличный воздух, по пути нагреваемый аккумулятором. Спустя 70 сек цикл повторяется.

Справка. Изменение направления потока на 180° производители реализуют 2 способами: переключением вращения крыльчатки в обратную сторону либо разворотом самого вентилятора дополнительным сервоприводом.

Плюсы от эксплуатации клапана-рекуператора:

• не нужно строить вытяжные каналы из кирпича, пластиковых или оцинкованных труб;
• в комнаты идет подогретый воздух;
• летом эффективность работы вентиляции не ухудшается;
• энергосбережение – агрегат возвращает часть тепла, затраченного системой отопления на нагрев вентиляционного воздуха;

Неприятный минус приточного клапана с рекуперацией – высокая цена. Судя по отзывам, именно этот фактор мешает большинству пользователей купить данный агрегат. Заметьте, для полноценной вентиляции понадобится несколько бытовых приборов – по одному в каждое жилое помещение.

Прочие недостатки особой роли не играют, даже высокий уровень шума. Больше информации о приточном агрегате с регенерацией тепла вы узнаете из видеосюжета:

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

1. Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
2. Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
3. Высота пассивного клапана над полом – 180…200 см.
4. При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
5. Переточное устройство размещайте в удобном месте без ограничений.

Замечание. Если комната обогревается теплыми полами, то проветриватель пассивного типа можно отнести от окна на любое расстояние, минимальный отступ остается прежним – 30 см.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.

Модель клапана с вентилятором, питающимся от солнечной батареи

Почему клапан обмерзает

Явление встречается в районах с низкими зимними температурами. Источник инея – конденсат, выпадающий на сильно охлажденных поверхностях проветривателя. Чтобы устранить проблему, нужно выявить причину обмерзания:

1. Естественная вытяжка работает неэффективно либо не функционирует вовсе. Результат: водяные пары остаются внутри комнаты и частично выходят наружу через приточный клапан.
2. Мощность системы отопления не рассчитана на инфильтрацию (естественную подачу) воздуха приточным устройством. Оголовок переохлаждается, на нем конденсируется влага.
3. Нарушение правил установки, например, слишком близкое расположение проветривателя к окну, большой отступ от батареи или недостаточное утепление трубы.
4. Оголовок задернут слишком плотными шторами, отчего вдоль стены образуется холодная зона. На крышке появляется наледь.

Среди отзывов пользователей встречаются жалобы на снижение температуры после установки проветривателей, дословно – из клапанов сильно дует. Хотим напомнить простое правило: расход воздуха через элемент целиком зависит от работы вытяжки. Постарайтесь отрегулировать поток на стеновом клапане либо частично перекрыть вытяжное отверстие.

Слева на фото показана правильная установка проветривателя, холодный воздух смешивается с теплым потоком от радиатора. Справа клапан стоит чересчур низко

Напоследок о важности полноценного притока

• воздух помещений влажный, тяжелый;
• жильцам душно, часто открываются окна с целью проветривания;
• из кухни и санузла медленно удаляются неприятные запахи;
• газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Читайте также:


• Пересвет приборной панели рено логан

• Неровно работает двигатель на холодную форд транзит

• Программа для оформления осаго

• Функция автоматического торможения шкода рапид

• Ресурс ступичных подшипников ваз 2114
