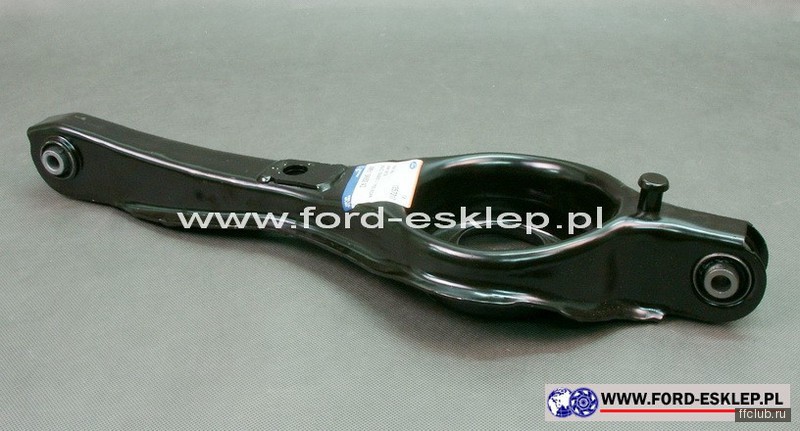

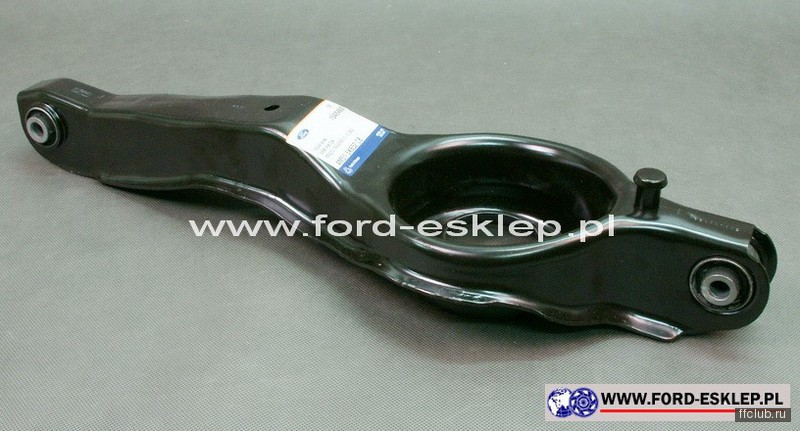

Ford 1548460 рычаг задней подвески какой аналог
Устройство и ремонт задней подвески (Р).
ограничитель хода подвески (отбойник на рычаге) - Ford 1 227 616
болт крепления со стороны пружины - Ford 1 471 980 (M12 x 75MM)
проставка пружины нижняя - Ford 1 355 153
проставка пружины верхняя - Ford 1 532 650
Нижние поперечные рычаги (кости):
Ford - 1061668
Верхние поперечные рычаги (серпы):
Ford - 1517403 (седаны)
Ford - 1448127 (универсал)
Замены:
Lemforder 32008 01
TRW JTC 1446

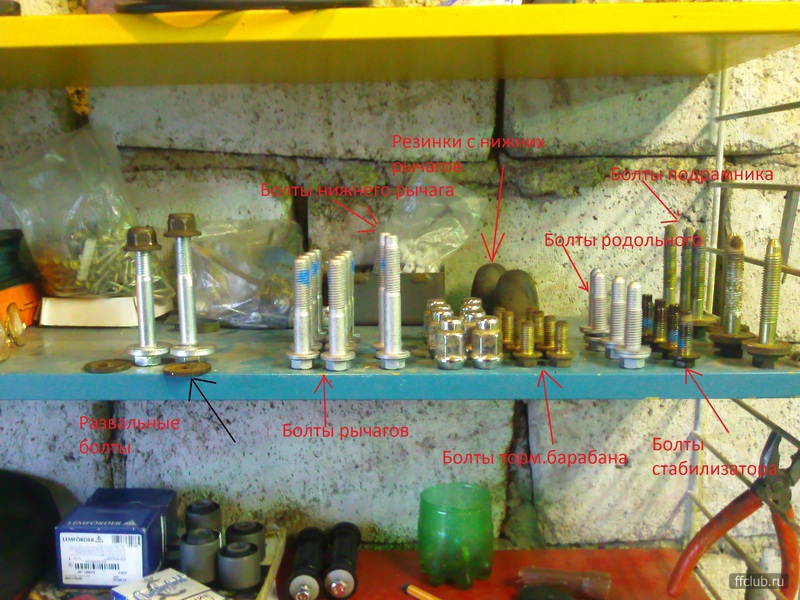

Крепёж рычагов:
Болт заднего нижнего подпружинного рычага наружный M12 x 75MM - 2 шт. Ford 6699982
Болт задних поперечных рычагов M12 x 65MM - 8 шт. SWAG 50 92 9451
Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике.
источник
Meyle 716 050 0039/S - на подпружинных рычагах есть те самые усиления в виде наваренных пластин
источник1
источник2
Сайлентблоки:
Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка)
Ford - 1 304 124
замены:
Lemforder 29794 01
Sidem 803900
Moog FD-SB-0191
крепёж:
Болт M12 X 30MM - Ford 1 471 994
Стойки стабилизатора:
Ford 1 335 548 - задняя L-образная (ставится на "кривой" подпружинный рычаг)
замены:
Lemforder 32010 01
Moog FD-LS-3662
Sidem 3266
Rts 97-90610
NK 5112522
Ford 1 500 682 - задняя прямая, комплект 2 штуки (от ФФ-2, ставится на "прямой" подпружинный рычаг ФФ-1)
замены:
Ford 1 719 542 (от FF3, комплект 2 шт.)
Sidem 67160
Vaico V25-0576
Ford 1 203 093, Ford 1 487 402 - задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)
замены:
Lemforder 33482 01
TRW JTS 581
Moog FD-LS-0122
Mitsubishi 4056A052
Втулки стабилизатора:
Ford 1 073 249
замены:
Lemforder 34054 01
Moog FD-SB-3659
Sidem 803905
| задняя подвеска, ремонт, эксплуатация, запчасти, сайлентблоки, рычаги, амортизаторы, подвеска задняя |
bubble
На тот момент писал суммарную информацию с нескольких источников - свои поиски, мастер с сервиса, и seger, который подсказал ошибку в моей писанине. Опять же, насколько помню, 1357319 в итоге поставил себе, но этод код точно смогу подсказать только через недельку.
Конкретно про 1548460 возможно, от segerа и услышал , а может и сам где-то отрыл.
Тут смысл такой: многие детали от первого, второго и третьего Фокуса, а так же Си-Макса, Куги, Мазды-3 и Вольво какой-то (V40 или S40) взаимозаменяемые, только коды и цены на них разные. Скорее всего, это был код самого дешёвого рычага из кодов с другой применимостью, но полной совместимостью.
возможно предположить что амморт "умер".
так то вроде нормально, не стучит на ямах, не пробивает его.
почему я думаю именно на кожух, потому что греметь он начинает после того как машина на подъемнике побывает.
а если все таки амморт, как это возможно устранить, и возможно ли вообще?

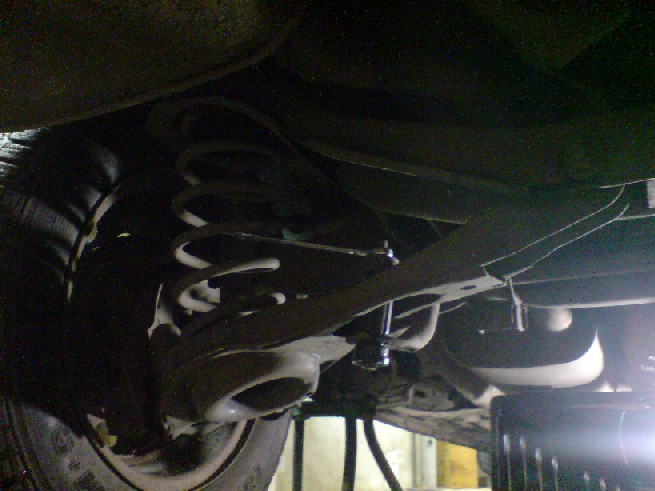

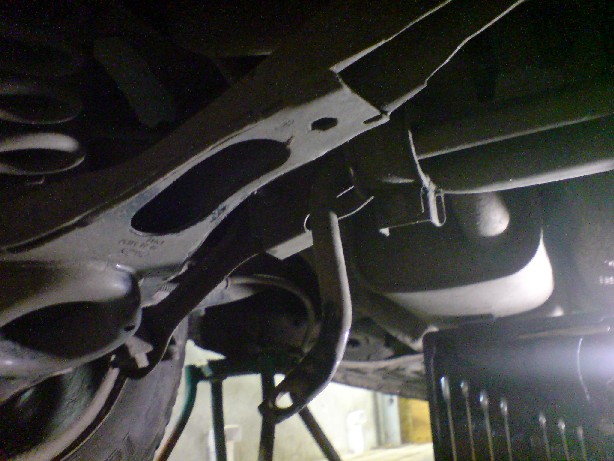

Заменил все СБ задней подвески. Затянул на расчетной высоте 113 мм, вставил пружины, прокачал тормоза, поставил колеса. опустил авто, а жопа задрана как то не превычно, или мне кажется, как проверить, на нормальной ли высоте сейчас находится автомобиль? Развал еще не делал.
Сегодня закончил ремонт задней подвески. В процессе ремонта блуждал по форуму в поиске нужной информации. Поэтому решил предоставить свой отчет, авось кому пригодится.

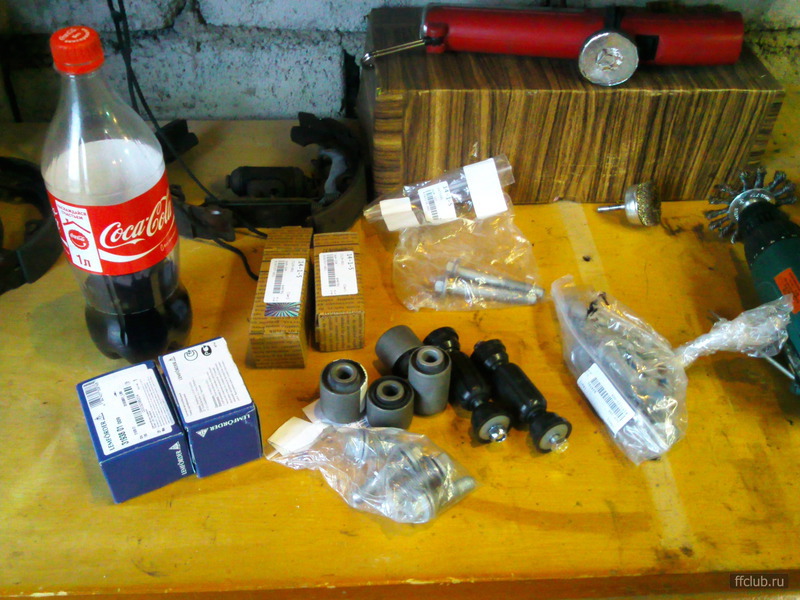

1. Покупка 14 необходимых СБ обошлась мне по нашим ценам в Республике Башкортостан в 5500, болты 2500. Кому какие запчасти покупать каждый решит для себя, ну или прочтет на форуме.
2. Разборка задней подвески:
1) После снятия колес, снимаем стойки стабилизатора,
.
Я снимал, так как решил все почистить от ржавчины и грязи и покрасить.
2) Следующим шагом устанавливаем стяжки на одну из пружин, стягиваем пружину как можно лучше.
Лучше использовать стяжки от "отечественной" классики, они лучше стягивают.

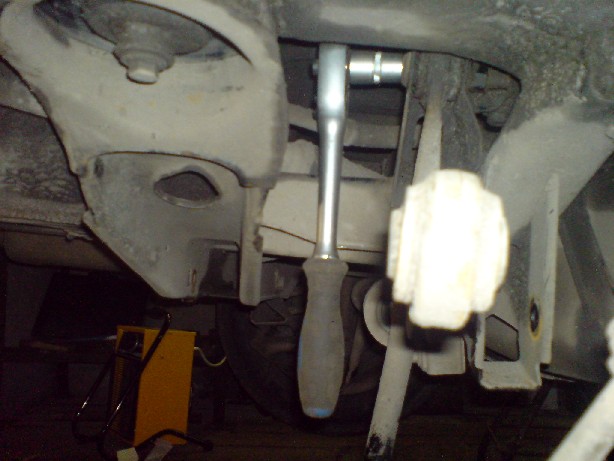

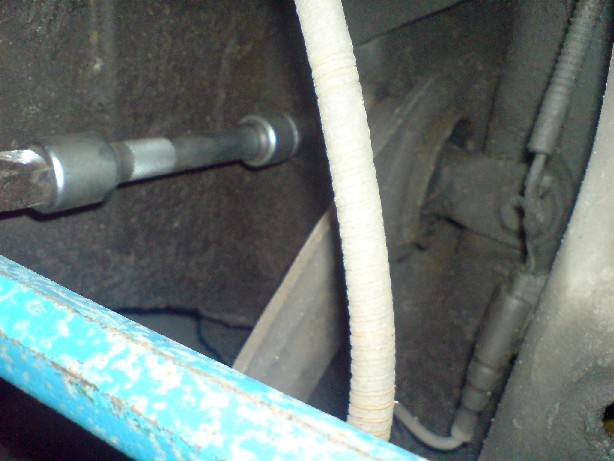

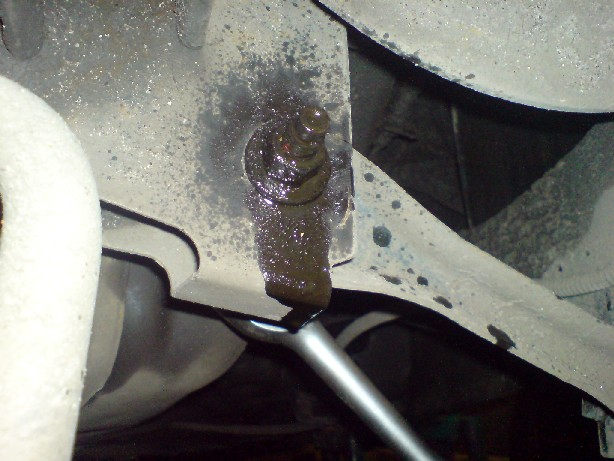

3) Дальше подставляем под нижний рычаг домкрат и начинаем "пытаться" головкой на 15 отвернуть болт крепления НИЖНЕГО РЫЧАГА - внешняя сторона.

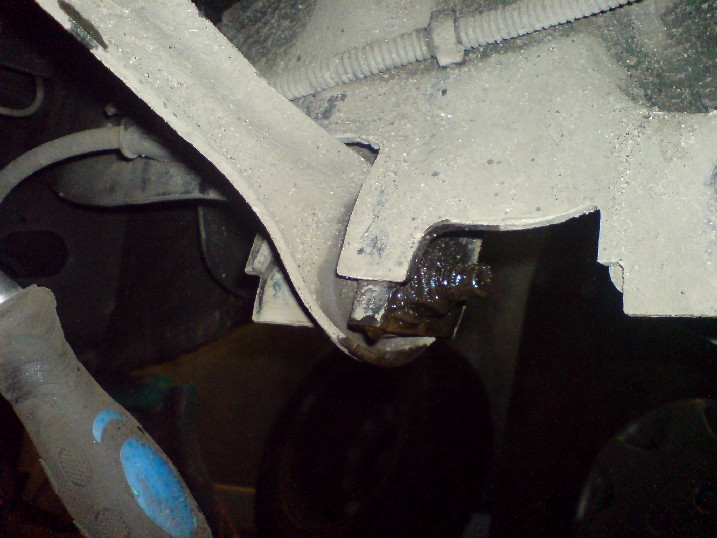

Гайки все приварены, не крутите их, оторвете. Крутить болты у меня не получилось, сколько не мучался (поливал обильно гайку с обратной стороны и WD-40, и тормозухой и уксусом) так и не выкрутил, а только сорвал грани. Пилить не представлялось возможным, дабы спасти гайку нужно сначало вывернуть болт хотя бы из гайки. Привез сварочный аппарат, приварил к болту гайку на "32". и головкой на 32 выкрутил болт из гайки. Далее пришла новая проблема. Болт намертво прикипел к внутренней втулке СБ и вылазить наотрез отказался. Вот тут уже пришлось пилить. Сломал полотно от ножовки пополам и пилил им, так как ножовкой туда не подлезть. В момент распила ОБЯЗАТЕЛЬНО. под нижним рычагом должен находится упор, я подставил домкрат.
4) После того как болт распилился, я опустил дамкрат, вытащил пружину и приступил к развальному болту, гайка там не преварена, ее можно смело крутить головкой на 19, она то у меня и открутилась, вместе с гайкой нужно не забыть снять шайбу, она вместе с болтом не продается.
И здесь же болт у меня не вылез, таким же образом я его спилил. После чего снял нижний рычаг. Все то же самое сделал с другой стороны.
5) Далее откручиваем болт аммортизатора головкой на 15. Гайку не трогаем! Болт легко выкрутился. Процедуру выполняем на другой стороне.

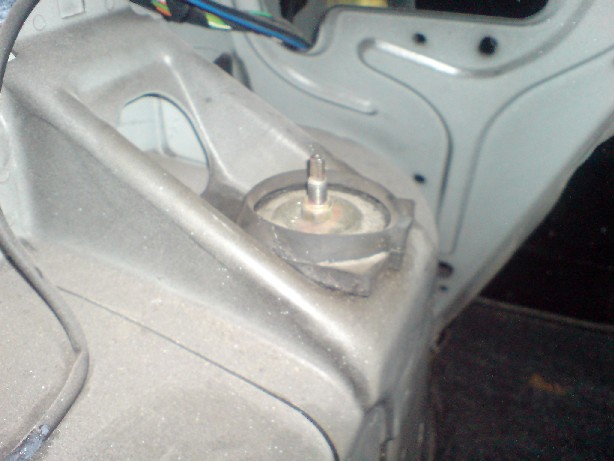

6) Далее в багажном отсеке, отодвигаем обшивку и откручивем аммортизатор сверху ключем на 13 и газовым ключем придерживаем шток. Процедуру выполняем на другой стороне.
7) Далее снимаем рычаги "косточки". Головкой на 15 отворачиваем по два болта на каждой косточке. Болты у продольным рычагов у меня не выкрутились, я плюнул на них с мыслью что сниму продольный рычаг, а там и разберусь с косточкой держащайся на продольном рычаге. Главное от подрамника открутить. Если не сможете выкрутить при желании можно спилить.
8) Далее снимаем рычаги "СЕРПЫ". Той же самой головкой на 15 выкручиваем внешний болт у продольного рычага, НО не вытаскиваем его, а подкладываем под продольный рычаг например запаску, ибо после того как вы вытащите этот болт продольный рычаг натянет тормозной шланг и будет висеть на нем. После того как подложите что нибудь под рычаг болт можно вытащить. Процедуру выполняем на другой стороне.

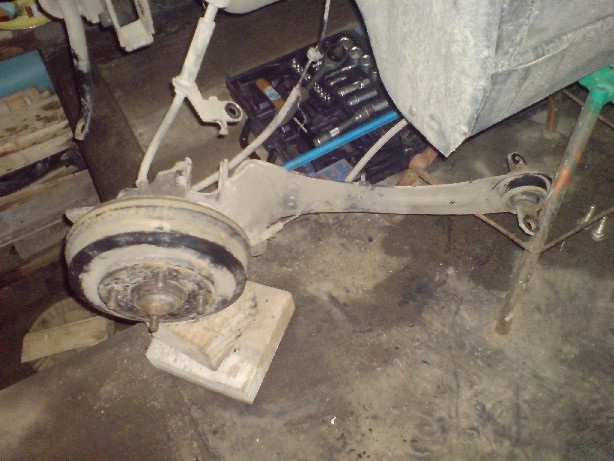

9) Далее ищем куда уходит продольный рычаг, на его конце находим два болта и той же головкой аккуратно откручиваем по два болта у каждого рычага. После сего Ваш продольный рычаг останется лежать на том, что вы под него подложите.
10) Далее с обратной стороны ступицы выкручиваем головкой на 13 по четыре болта и разбираем ее. Вытаскиваем все содержимое и отсоеденяем тросик ручника. Далее переходим к тормозноу шлангу, его ключем на 15 откручиваем и сразу же подставляем тару под стекающую тормозную жидкость. После этого вытащил продольный рычан и снял с него косточку котору оставил нетронутой. Процедуру выполняем на другой стороне.
11) После снятия всего чего возможно переходим к подрамнику. Сначало нужно снять подушку,

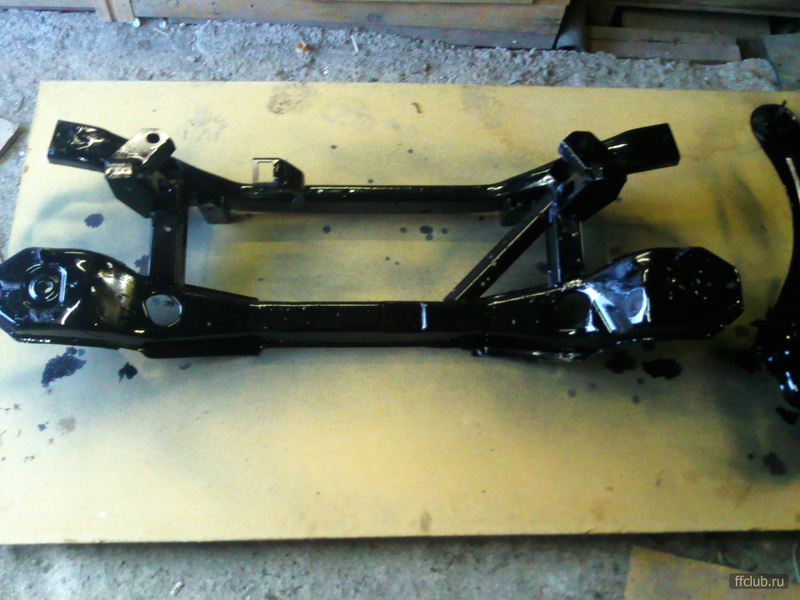

далее подставить под подрамник дамкрат, чтобы подрамник не упал на голову. Далее выкручиваем шесть болтов головкой на 17 и опускаем домкрат. Подрамник у нас на руках. Моем, чистим, красим.
12) Следующим шагом я выпрессовал все старые СБ, кроме бабочек. Отвез продольные рычаги на сто, там мне их выпрессовали и запрессовали СБ "Бабочки" обратно.

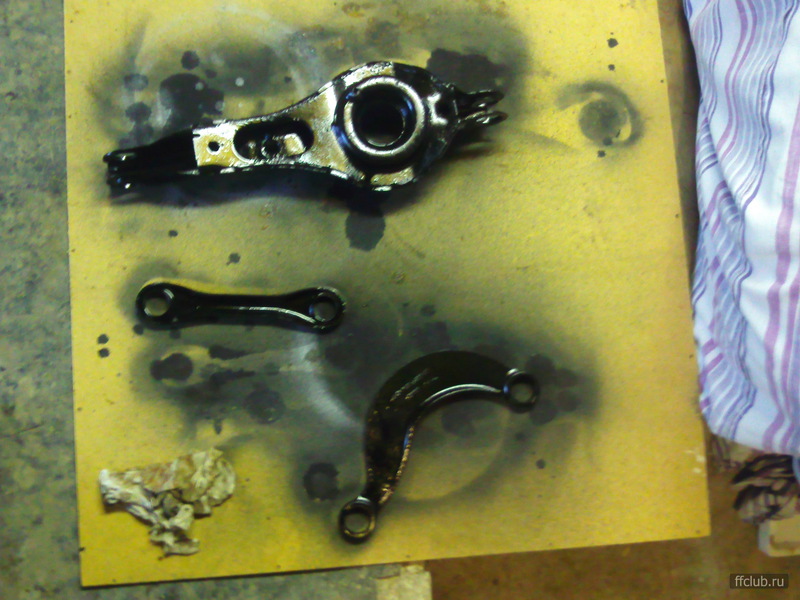

13) Рычаги все почистил от ржавчины и покрасил.
14) После того как краска подсохла начал запрессовку новых СБ.

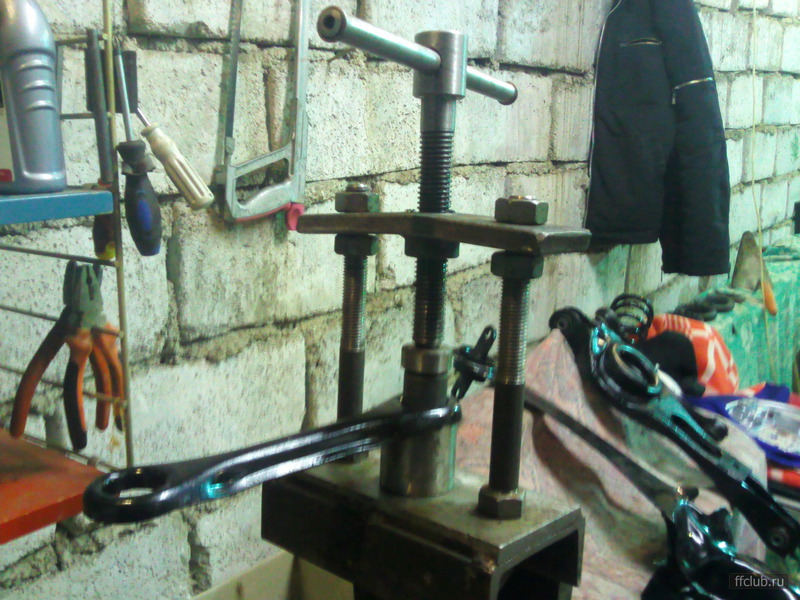

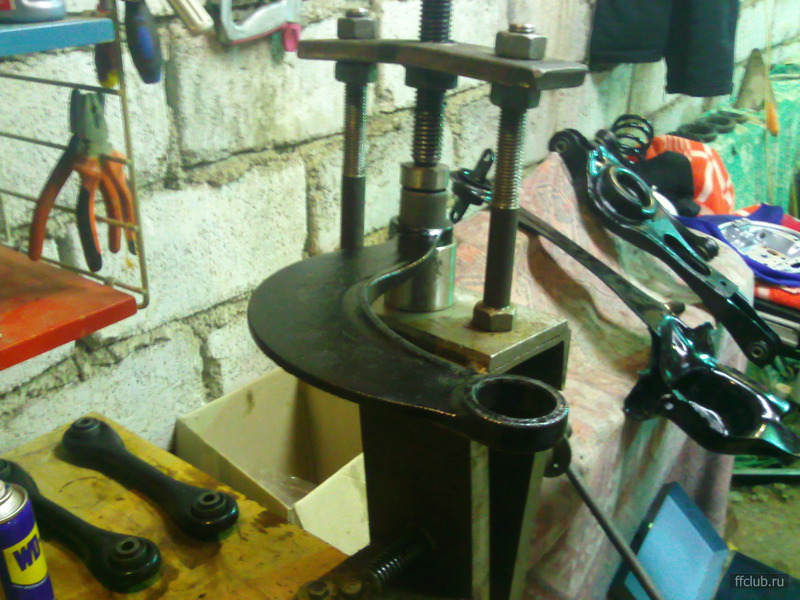

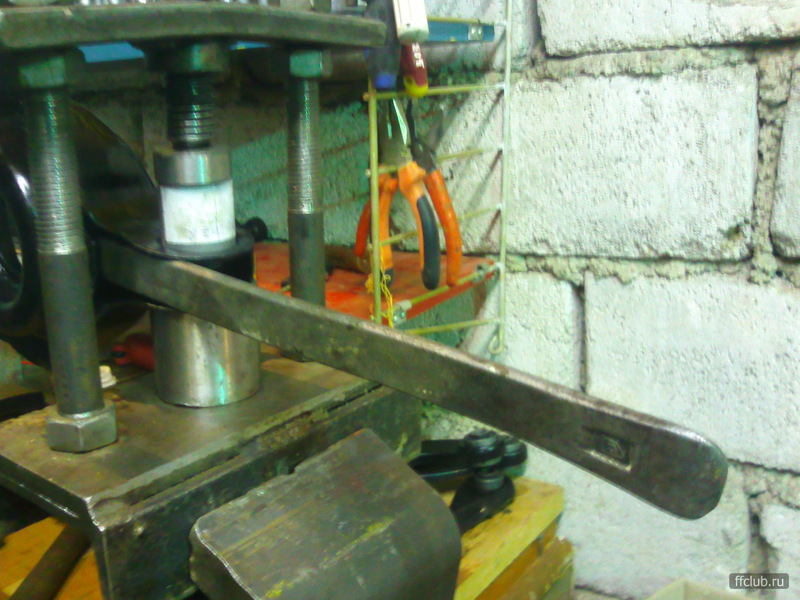

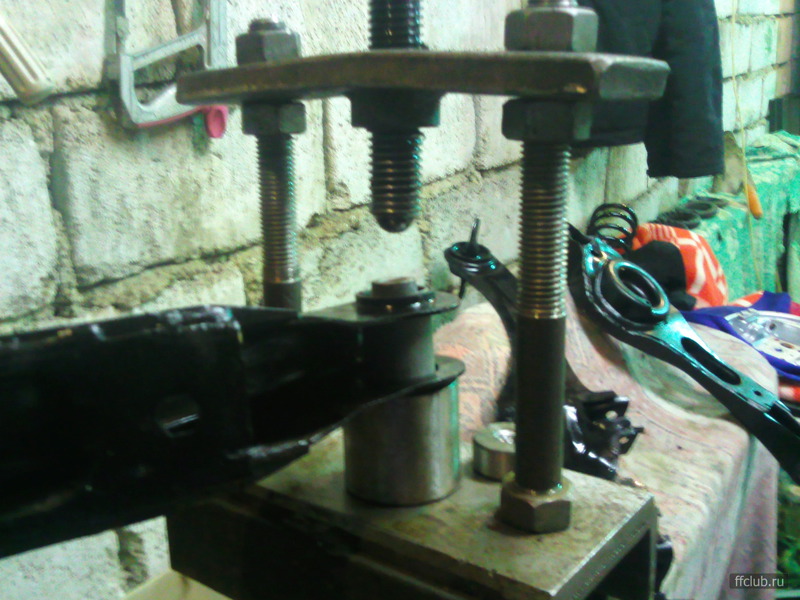

Пресс

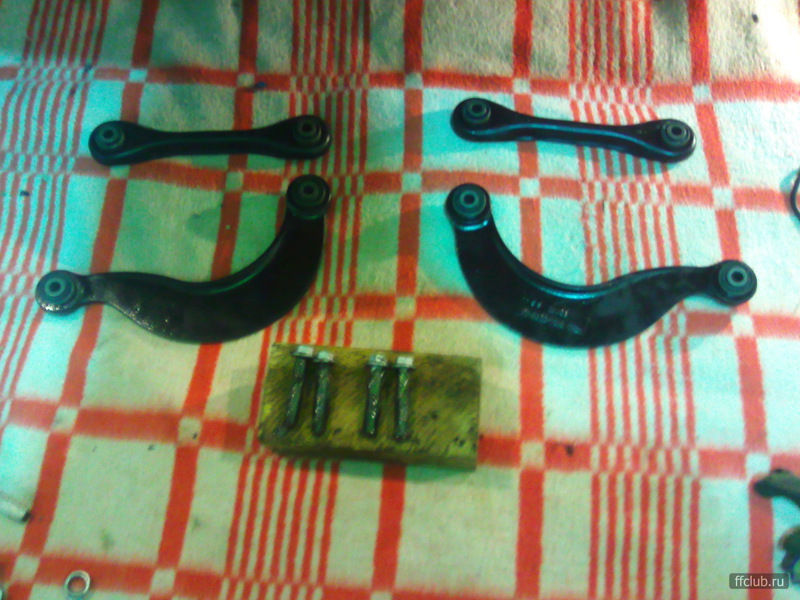

После чего получаем готовые рычаги с новыми СБ
3. Сборка:

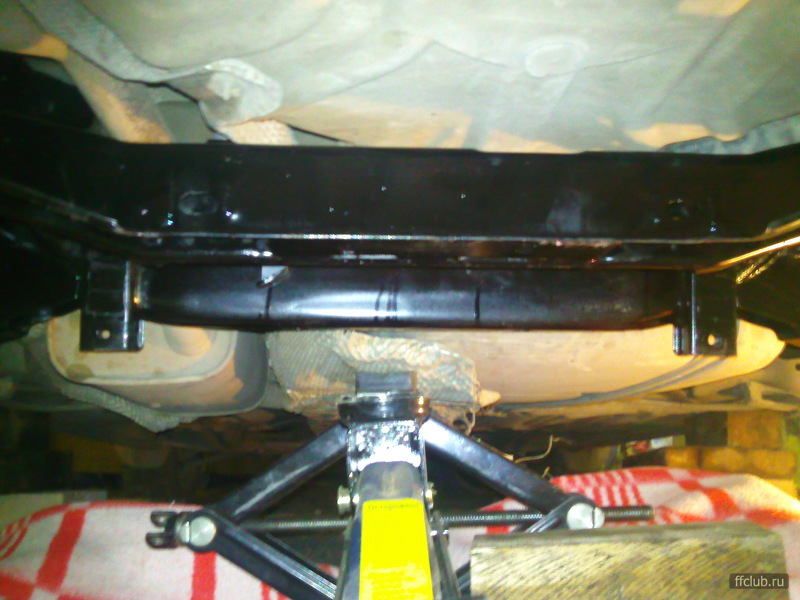

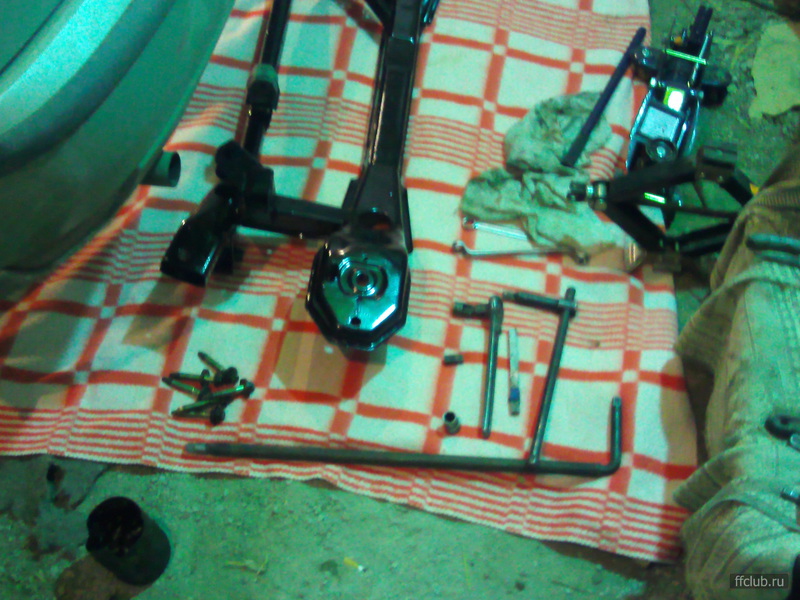

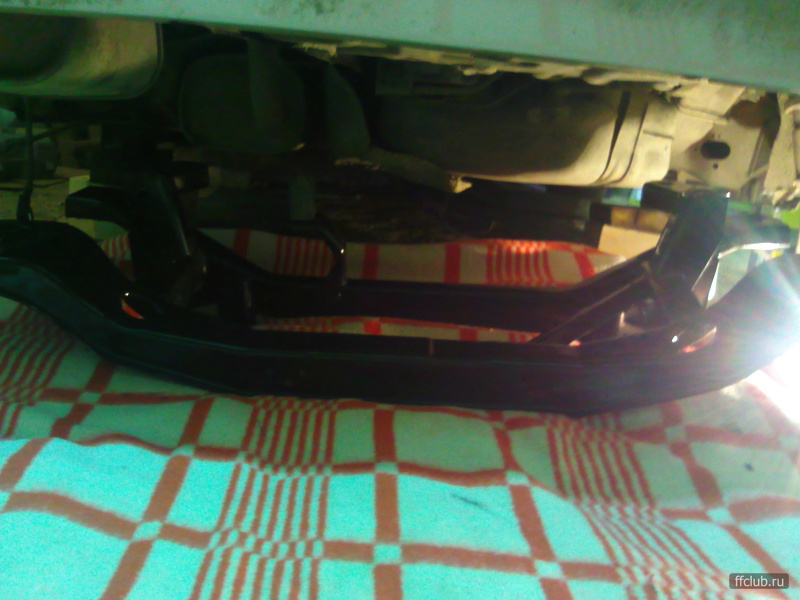

1) Сборку начинаем с установки на место подрамника. Предварительно установив на подрамник подушку. Готовим болты, головку, подрамник и домкраты.
Заносим подрамник под машину, поднимаем его домкратом и заворачиваем болты. После подушку надеваем на кронштейн трубы.

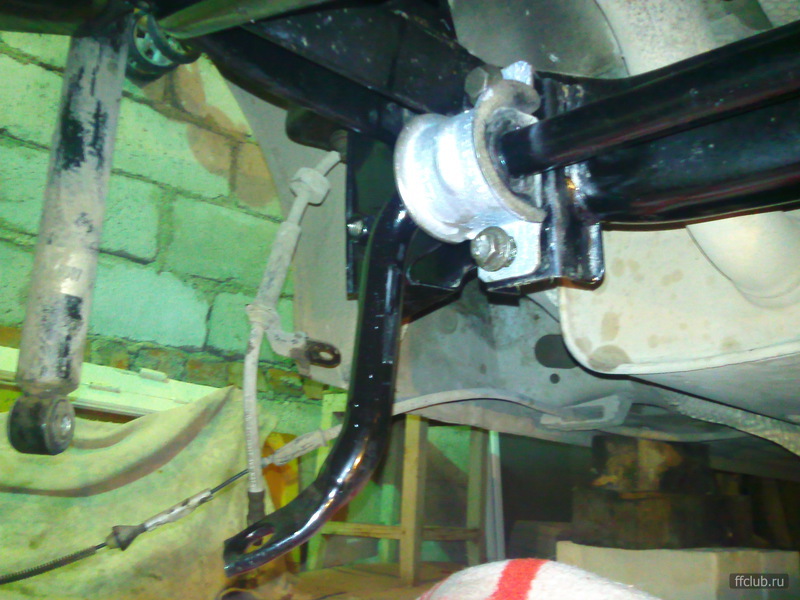

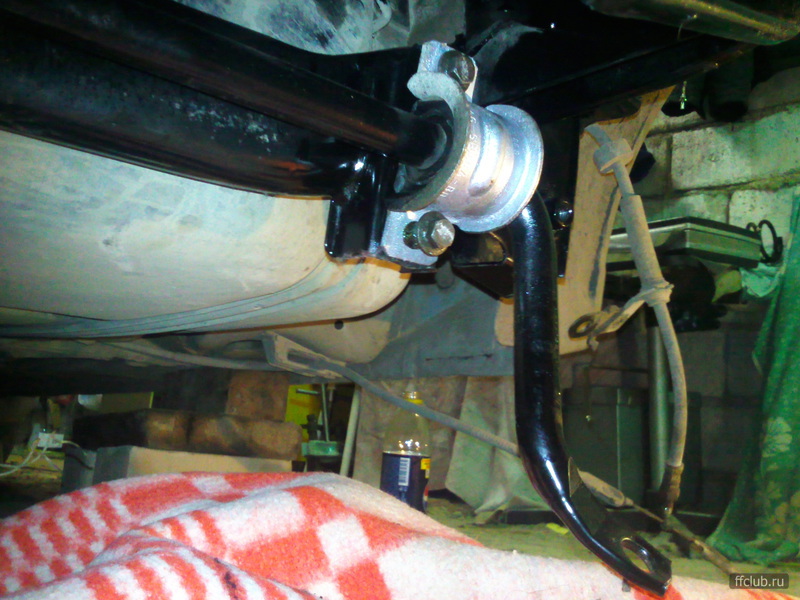

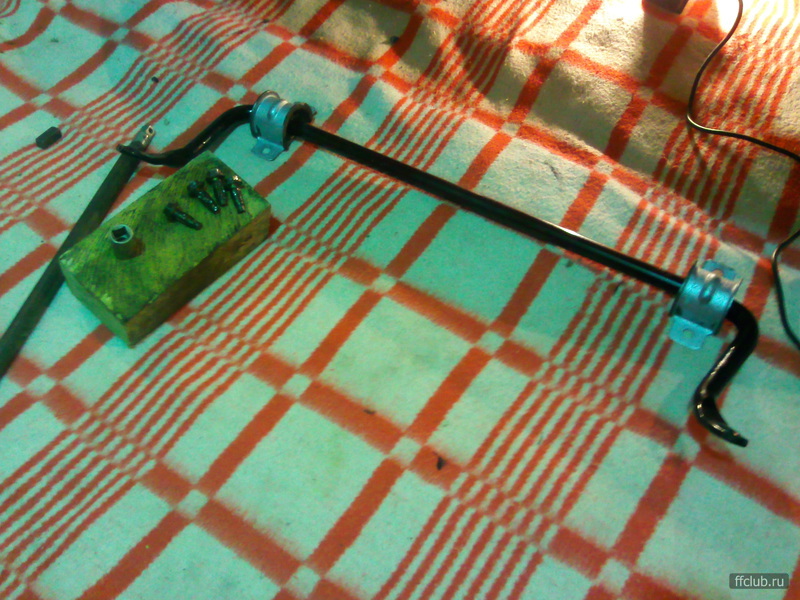

2) Далее берем дугу стабилизатора и крепим его четырьмя болтами к подрамнику но не затягиваем их, потому что дугу потом бредется отгибать на место.

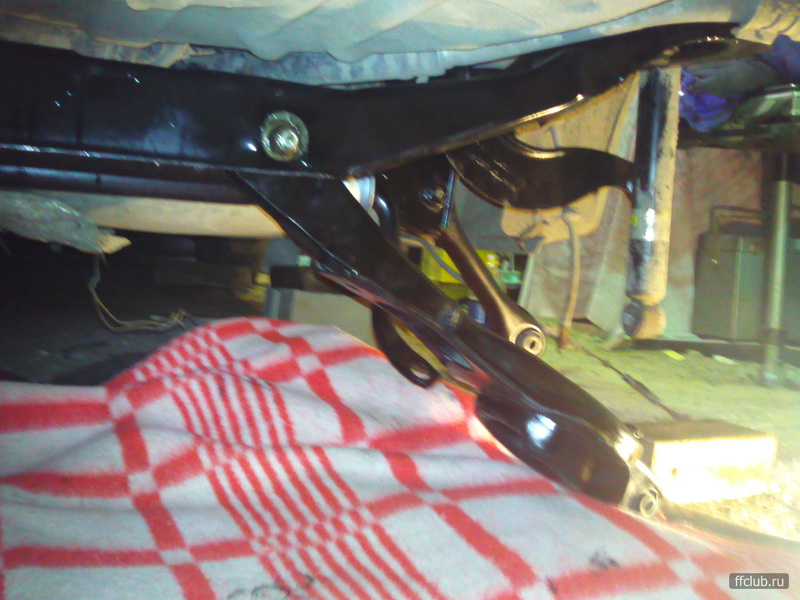

3) Далее берем два рычага "косточки" и два рычага "серпы", готовим четыре болта. Крепим к подрамнику как указанно на картинке.
Болты не затягиваем.

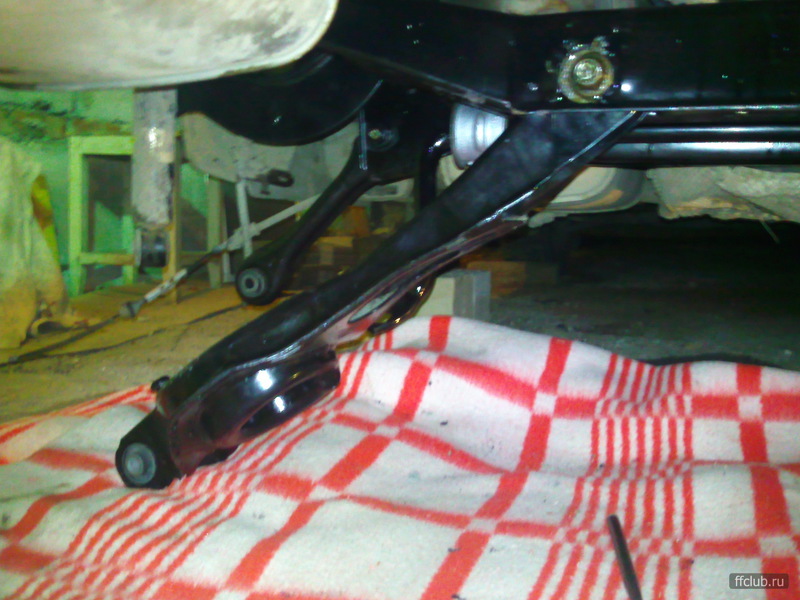

4) Далее развальными болтами ставим на место нижние подпружинные рычаги.
Болт со стороны переда, гайка со стороны зада. На всякий случай.

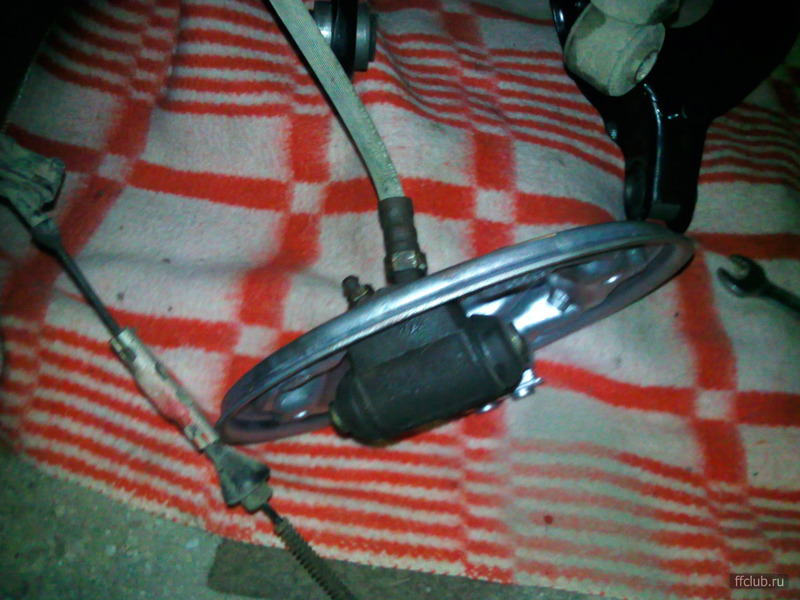

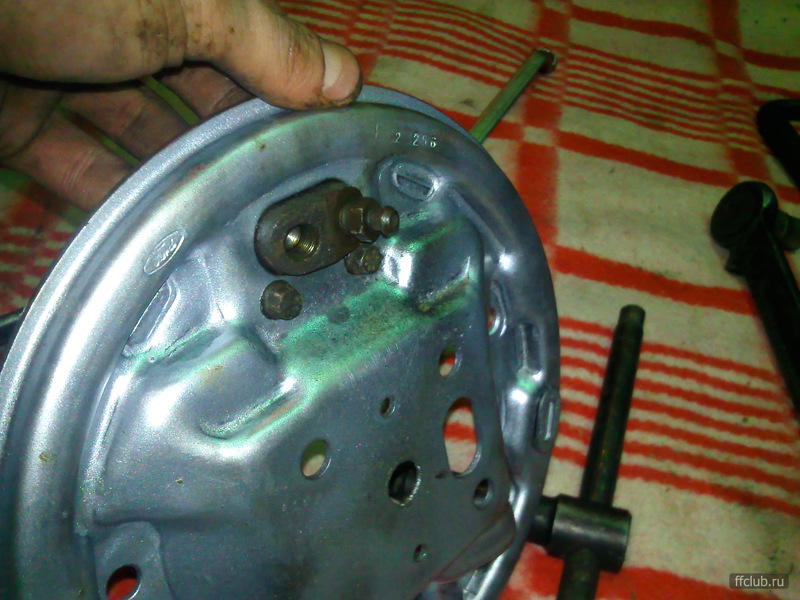

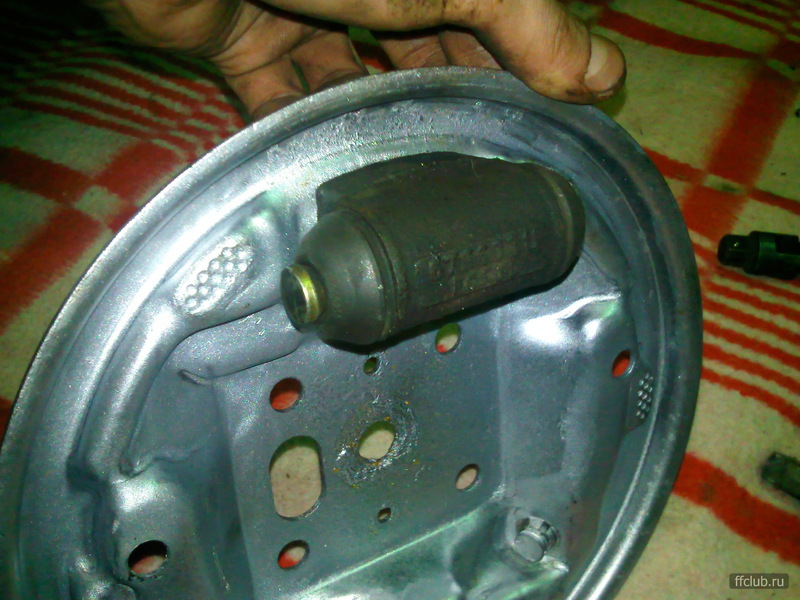

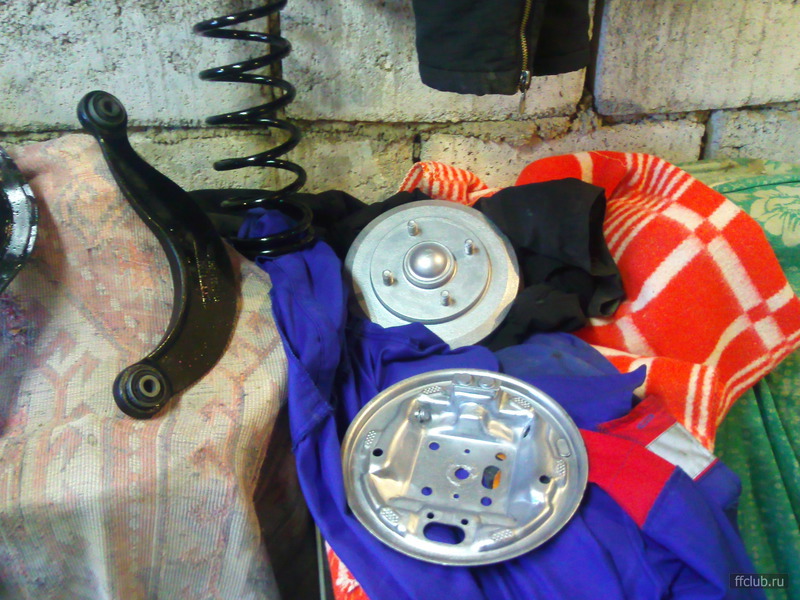

5) Следующим шагом крепим рабочий цилиндр на тормозной щит (я его снимал при покраске тормозного щита). Собираем тормозной механизм.

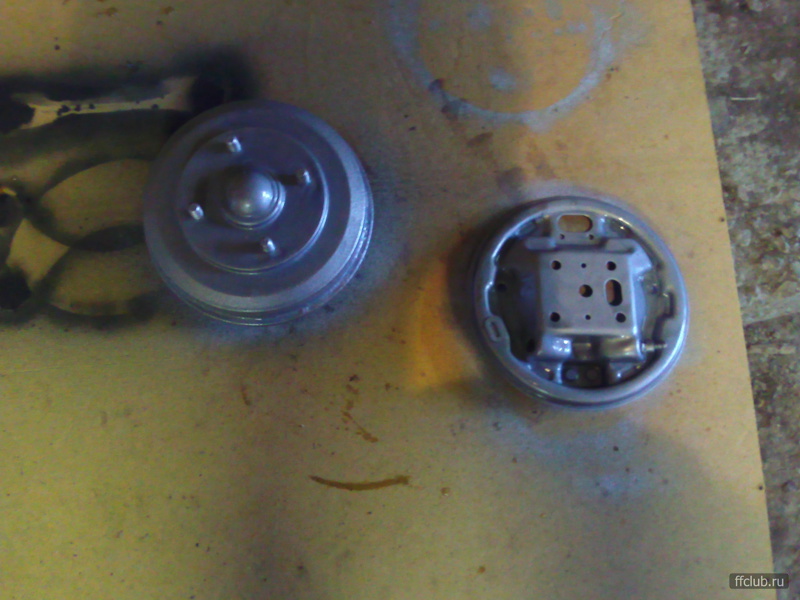

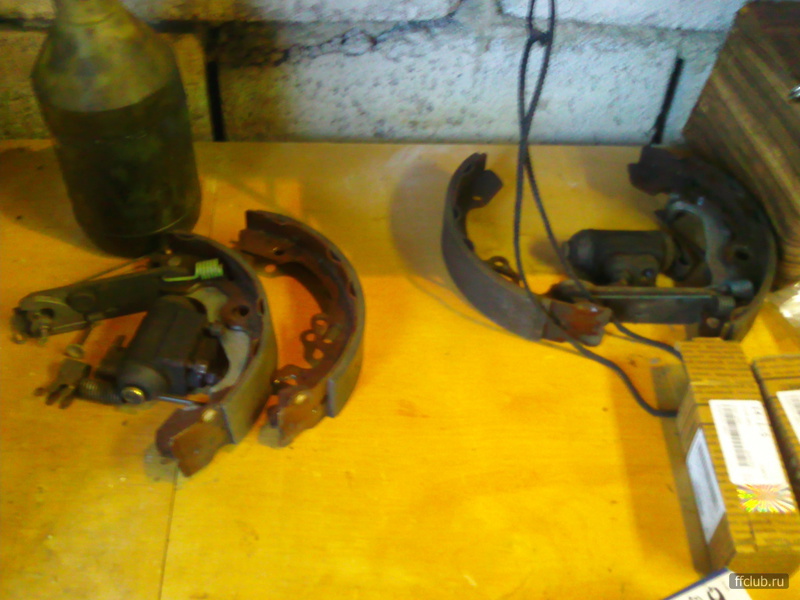

Тормозной механизм

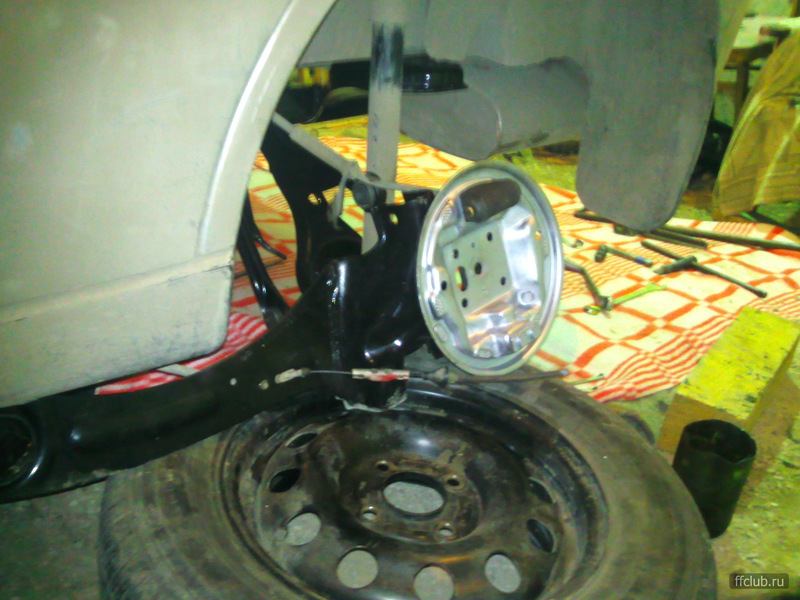

6) Берем продольный рычаг и крепим его двумя болтами к кузову, заранее подставив под него запаску.
7) Далее продеваем в тормозной щит тросик ручника и крепим его в нем. Прикручиваем тормозной шланг к рабочему цилиндру. четырьмя болтами прикручиваем тормозной барабан к продольному рычагу.
8) Следующим шагом крепим все рычаги к продольному. Ни один из болтов не затягиваем.

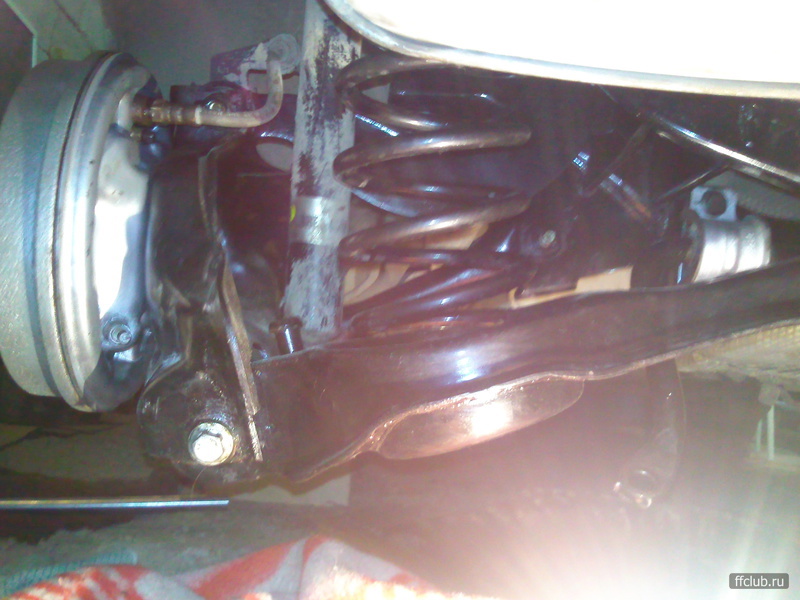

9) Стягиваем пружину как можно лучше. Я связывал проволокой для надежности.

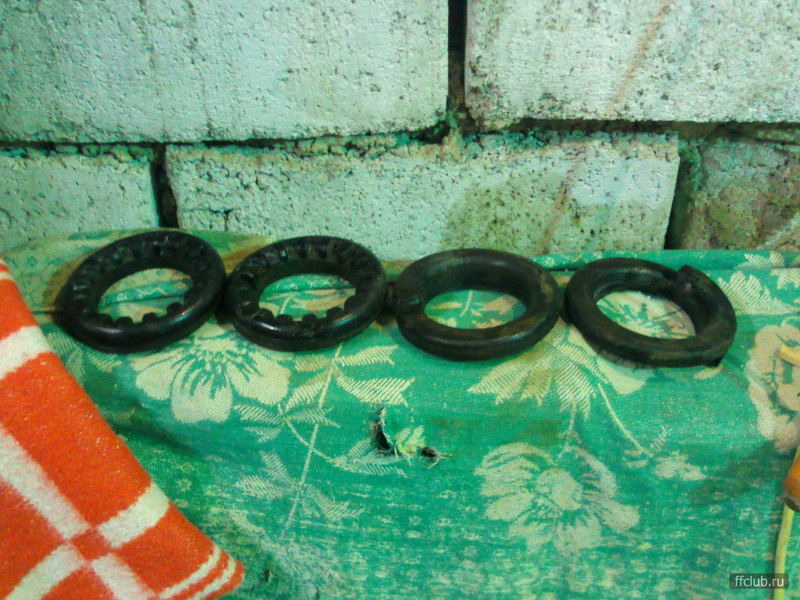

Привязываем ниткой резиновые накладки на пружину.
Вставлеяем пружину сначало в нижнуюю чашечку, потом устанавливаем на место.
11) Подставляем ее между нижним рычагом и подрамником и поднимаем домкратом нижний рычаг до тех пор, пока он не придавит планку к подрамнику. После чего затягиваем все болты той стороны, с которой установили планку. Делаем то же самое с другой стороны. В процессе затяжки устанавливаем стойки стабилизатора.
После проделанного прокачиваем тормоза. И вперед на развал-схождение. Делал и перед и зад, на всякий случай!
