Что нужно, что бы у УО-4С шлейфы стали еще и пожарными?

FORUM_NAME: УО-4С исп.02

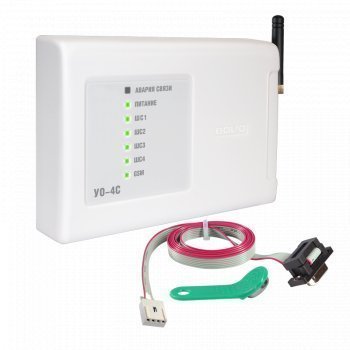

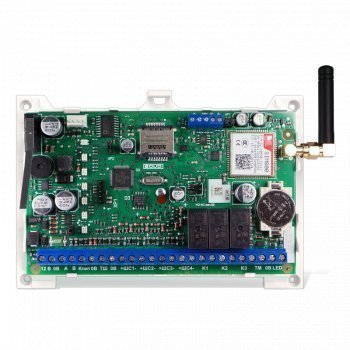

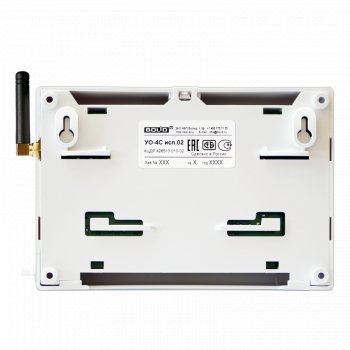

Описание: Устройство оконечное системы передачи извещений по каналам сотовой связи GSM УО-4С исп.02
Справочная информация, руководства, прошивки для УО-4С исп.02
Модератор: Модераторы

Palomnic писал(а): Что нужно, что бы у УО-4С шлейфы стали еще и пожарными?
Или это не возможно принципиально? Почему?

Некорректный вопрос - разве они не могут быть пожарными, согласно инструкции? (оную хоть листали, не?)

По умолчанию ШС работают по охранной тактике - любое КЗ или Обрыв, тревога.
В пожарной тактике КЗ или Обрыв - неисправность к тревоге не приводит.

Для того, чтобы ШС работал по охранной тактике при программировании Uprog-ом
типу ШС установливается значение 4
а пожарному 1-3
1 - дымовой с распознованием двойной сработки
2 - комбинированный
3 - тепловой с распознованием двойной сработки

Листал. AlexRuden и вам советую полистать, именно по этому и вопрос!
Хотя согласен, вопрос не корректный. Поправлю )) Что нужно, что бы УО-4С работал с дымовыми извещателями?
Если смотреть краткое описание УО-4С вообще не позиционируется как пожарный ППК, а только как охранный, но при этом может работать с тепловыми извещателями.
Alex88 Судя по инструкции, такие значения шлейфу нельзя присвоить. там всего два значения Пожарный тепловой / Охранный.
Или можно?!;) Это из практики?))

Palomnic писал(а): Листал. AlexRuden и вам советую полистать, именно по этому и вопрос!
Хотя согласен, вопрос не корректный. Поправлю )) Что нужно, что бы УО-4С работал с дымовыми извещателями?
Если смотреть краткое описание УО-4С вообще не позиционируется как пожарный ППК, а только как охранный, но при этом может работать с тепловыми извещателями.
Alex88 Судя по инструкции, такие значения шлейфу нельзя присвоить. там всего два значения Пожарный тепловой / Охранный.
Или можно?!;) Это из практики?))

Ясно, что все листали. Правила создания тем на форуме листали? телепатов тут нет.
Теперь по теме - версия УО-4С какая?

Там рядышком в паспорте таблица, где указано, что ППК в пожар перейдет только, если ШС будет в диапазоне 10-50 кОм.
А если сработает этот ДИП, то либо Вы получите КЗ, либо ШС так же останется в норме.

Alex88 писал(а): Там рядышком в паспорте таблица, где указано, что ППК в пожар перейдет только, если ШС будет в диапазоне 10-50 кОм.
А есди сработает этот ДИП, то либо Вы получите КЗ, либо ШС так же останется в норме.

Сколько ДИП планируется в ШС? Подбираем Rдоп параллельно ДИПу и Rок. Тем самым, вгоняем ШС в пределы 17-50кОм при пожаре (сработке ДИП).

При сработке ДИП сопротивление ШС уменьшается, а не увеличивается - или у Вас дургая информация?
Если Вы вгоните Rдоп больше 3кОм Вы рискуете вообще вывести из строя ПИ - он не включится.

Alex88 писал(а): При сработке ДИП сопротивление ШС уменьшается, а не увеличивается - или у Вас дургая информация?
Если Вы вгоните Rдоп больше 3кОм Вы рискуете вообще вывести из строя ПИ - он не включится.

Ага, с параллельным бес попутал ))
А на счет Rдоп, как токоограничивающий - хз, не проверял, но вероятность есть.
Но в любом случае тема раскрыта.

Вообще возможно и последовательные махинации =)
Это 4-х проводные извещатели, например 212-4с.
Или любые другие 4 контактами, ИП 435-1 =)

Alex88 писал(а): Вообще возможно и последовательные махинации =)
Это 4-х проводные извещатели, например 212-4с.
Или любые другие 4 контактами, ИП 435-1 =)

Тему раскрыли, а какие ДИПы применить - другой вопрос)
Подбор Rдоп зависит еще от количества ДИП в ШС и сколько одновременно сработает в "Пожар".

Правда что к УО4С можно подключить только нормально- замкнутые 4-х проводные пожарные извещатели?
Типо нормально- разомкнутые не подойдут.

Если для себя, то можно любые подключить (4х проводные), а если официально кому-то, тогда скорее нет.

Предназначено для охраны нетелефонизированных объектов. Работа в составе ИСО "Орион" или автономно. Имеет встроенный модуль GSM, внутреннюю антенну, возможность установки 2-х SIM-карт

Основные особенности УО-4С исп.02:

Технические характеристики:

Тревожные входы (ШС)

Напряжение на входах ШС в дежурном режиме

Время интегрирования ШС

Ограничение тока, протекающего через ШС

Макс. сопротивление проводов ШС без учета оконечного сопротивления

1 кОм для охранных ШС,
100 Ом для пожарных ШС

Мин. сопротивление утечки между проводами ШС или каждым проводом и "землей"

20 кОм для охранных ШС,
50 кОм для пожарных ШС

3 релейных выхода

Максимальный коммутируемый ток

Постоянный: 1 А
Переменный: 0,5 А

Максимальное коммутируемое напряжение

Постоянное: 24 В
Переменное: 100 В

Максимальная коммутируемая мощность

"Dallas Touch Memory"

Максимальное количество контактных устройств, подключаемых параллельно

Максимальное количество световых индикаторов, подключаемых к контакту "LED"

Расстояние от УО до контактного устройства

Не более 100 м при диаметре провода не менее 0,5 мм

Емкость памяти кодов ключей Touch Memory

Форматы сигналов GSM

CSD (DC-09), CSD (DC-05)
Ademco Contact ID
SMS
Голосовой канал

Энергонезависимый буфер событий

128 событий для передачи по GSM каналу
60 событий для передачи по RS-485 интерфейсу

База данных в режиме "Ведущий"

Количество идентификаторов пользователей

База данных в режиме "Ведомый"

Количество идентификаторов пользователей

От внешнего источника постоянного тока

не более:
150 мА - дежурный режим
200 мА - при передаче
1 А - пиковое потребление

Устойчивость к климатическим воздействиям

Исполнение 03 по ОСТ 25 1099-83

Рабочий диапазон температур

От минус 30 до +50°C

Степень защиты корпуса

Тип подключения к прибору

Клеммная колодка под винт, провод от 0,3 до 2,0 мм²

Настенный навесной или на DIN-рейку

Характеристики УО-4С исп.02:

Производитель: Болид
Кол-во проводных шлейфов: 4
Для частного использования: Нет
Другие выходные интерфейсы: GSM
Емкость каждого внешнего АКБ: Нет
Емкость каждого встроенного АКБ: Нет
Кол-во Открытый коллектор: 1
Кол-во Сухой контакт: 3
Материал корпуса: Пластик
Место под АКБ (А/ч): Нет
Микрофон для прослушивания: Нет
Особенности прибора: Нет
Питание датчиков по шлейфу: Есть
Снятие-постановка: Touch Memory, SMS
Термодатчик: Нет
Установка на DIN-рейку: Да

Задайте вопрос специалисту о УО-4С исп.02 прибор на 4 шлейфа со встроенным модемом

Здравствуйте. Меня интересует 3 единицы данного оборудования, 3 световых оповещателя и 3 звуковых оповещателя. Скажите, пожалуйста, есть ли у вас в наличии данное оборудование и насколько быстро можно доставить его в город Белгород?

Здравствуйте. Это оборудование в наличии. В зависимости до выбранной транспортной до Белгорода дней 5.

Прибор приемно-контрольный охранно-пожарный. Контроль 4 шлейфов, возможность программирования параметров, два релейных выхода (с функциями управления сиреной, лампой, ПЦН, замком и т.д.), вход Touch Memory (до 2048 ключей), внутренний буфер – 255 событий,

Основные особенности:

Программируемый выбор типа шлейфов сигнализации:
- тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
- тип 3: пожарный тепловой двухпороговый
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- тип 16: пожарный ручной
- тип 17: водосигнальный
- тип 18: пожарный пусковой
Технические характеристики:

Количество радиальных неадресных шлейфов сигнализации (ШС)

Макс. сопротивление проводов ШС без учета оконечного сопротивления

1 кОм для охранных ШС,
100 Ом для пожарных ШС

Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"

20 кОм для охранных ШС,
50 кОм для пожарных ШС

Подключаемые к ШС устройства

Неадресные охранные и пожарные извещатели с релейным выходом

Неадресные охранные извещатели, питающиеся от ШС

с общим током потребления до 3 мА

Неадресные пожарные извещатели, питающиеся от ШС

с общим током потребления до 3 мА
(с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)

Напряжение на каждом входе ШС

24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС

26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

ППКОП 20ШС, Uшс.19. 24В, Iшс.3мА, Uпит.10,2. 28,4В, Iпотр.до 600мА, вход Touch Memory, 3 выхода "СК",2 контрол.вых."ОК", RS-485, tраб.-30. +50°С, IP20, 230x135x37, работа в составе ИСО "Орион", управление с пульта С2000М, програм.с комп., пластмассовый корпус

Отличие "Сигнал-20П" от "Сигнал-20П исп.01" состоит в материале и размере корпуса.

Описание:
- До 20 радиальных шлейфов сигнализации
- Программируемый выбор типа шлейфов сигнализации:
  - тип 1: пожарный дымовой двухпороговый
  - тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
  - тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
  - тип 4: охранный
  - тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  - тип 6: технологический
  - тип 7: охранный входной
  - тип 11: тревожный
  - тип 12: программируемый технологический
  - тип 16: пожарный ручной
  - тип 17: водосигнальный
  - тип 18: пожарный пусковой
  Технические характеристики:

  Количество радиальных неадресных шлейфов сигнализации (ШС)

  Макс. сопротивление проводов ШС без учета оконечного сопротивления

  1 кОм для охранных ШС
  100 Ом для пожарных ШС

  Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"

  20 кОм для охранных ШС
  50 кОм для пожарных ШС

  Подключаемые к ШС устройства

  Неадресные охранные и пожарные извещатели с релейным выходом

  Неадресные охранные извещатели, питающиеся от ШС

  с общим током потребления до 3 мА

  Неадресные пожарные извещатели, питающиеся от ШС

  с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)

  Напряжение на каждом входе ШС

  19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
  27 ± 0,5 В при обрыве ШС

  Ограничение тока в короткозамкнутом ШС

  26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

  1 индикатор отображения режимов

  Встроенный звуковой сигнализатор

  Датчик вскрытия корпуса

  Энергонезависимый буфер событий

  RS-485, протокол "Орион", "Орион 2.1"

  от внешнего источника постоянного тока

  10,2 ÷ 28,0 В постоянного тока

  Количество вводов питания

  в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС)

  200 – 300 мА при напряжении питания 24 В
  400 – 600 мА при напряжении питания 12 В

  330 мА при напряжении питания 24 В
  650 мА при напряжении питания 12 В

  Готовность к работе после включения питания

  Внешний считыватель электронных идентификаторов (ЭИ)

  Интерфейс подключаемых считывателей

  Dallas Touch Memory, iButton

  Управление светодиодами считывателя

  Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА

  Управление звуковым сигнализатором считывателя

  Электромагнитные реле (сухой контакт)

  3 шт.:
  28 В-до 2 А или
  80 В - от 0,1 мА до 50 мА

  2 шт.:
  2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
