Шевроле авео адсорбер где он находится
В системе применен метод поглощения паров угольным адсорбером.
Он установлен на основании кузова с правой стороны топливного бака и соединен паропроводами с топливным баком и впускной трубой.
На кронштейне, установленном на впускной трубе, расположен электромагнитный клапан продувки адсорбера, который по сигналам блока управления двигателем переключает режимы работы системы.
Адсорбер установлен на основании кузова справа от топливного бака
Пары топлива из топливного бака по паропроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом).
При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по паропроводу из впускной трубы в полость адсорбера при открывании клапана.
Величина открытия клапана и интенсивность продувки адсорбера зависят от угла поворота дроссельной заслонки и определяются разрежением, которое возникает в полости впускной трубы работающего двигателя.
Пары топлива из адсорбера по паропроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.
Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
СНЯТИЕ И УСТАНОВКА АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА
Адсорбер системы улавливания паров топлива снимают для проверки или замены при появлении стойкого запаха бензина, вызванного его негерметичностью.
Кроме того, нарушение герметичности адсорбера может стать причиной неустойчивой работы двигателя на холостом ходу вплоть до его остановки.
Вам потребуются: ключ на 10, пассатижи.
Ослабьте хомуты шлангов, сжав пассатижами отогнутые ушки, сдвиньте хомуты по шлангам

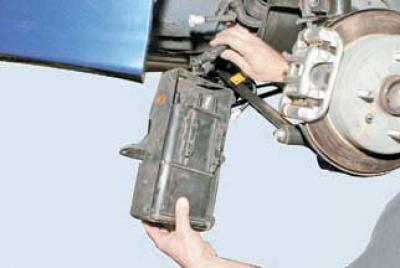

Выверните два болта крепления
Установите адсорбер в порядке, обратном снятию
СНЯТИЕ, ПРОВЕРКА И УСТАНОВКА КЛАПАНА ПРОДУВКИ АДСОРБЕРА
Отсоедините подводящий шланг от штуцера клапана.
Извлеките клапан из держателя
Нажав на пружинный фиксатор, отсоедините колодку жгута проводов от разъема клапана
Отсоедините отводящий шланг от штуцера клапана и снимите клапан
Так выглядит снятый с автомобиля электромагнитный клапан продувки адсорбера. Обратите внимание на его маркировку, чтобы при замене установить такой же клапан.
Для проверки клапана присоедините к подводящему штуцеру клапана медицинский шприц (его используют в качестве насоса).
Нажмите на плунжер шприца — в клапане должно создаваться давление (оно будет ощущаться по стремлению плунжера шприца вернуться в исходное положение).
Затем подключите к выводам клапана источник постоянного тока напряжением 12 В — клапан должен открыться, а давление должно исчезнуть (плунжер шприца без сопротивления будет утоплен до упора). В противном случае замените клапан.
Снятие и установка адсорбера системы улавливания паров топлива Chevrolet Aveo T300
Вам потребуется отвертка с плоским лезвием. Адсорбер системы улавливания паров топлива снимают для проверки или замены при появлении стойкого запаха бензина, вызванного его негерметичностью. Кроме того, нарушение герметичности адсорбера может стать причиной неустойчивой работы двигателя на холостом ходу вплоть до его остановки. 1. Снимите топливный бак (см. "Замена топливного бака и его наливной трубы").
2. Нажмите на фиксатор наконечника паропровода.
3. . и отсоедините паропровод от штуцера адсорбера.
4. Аналогично отсоедините второй паропровод.
5. Извлеките вентиляционный шланг из держателя на топливном баке.
6. Отожмите фиксатор.
7. . и снимите адсорбер, сдвинув его вверх с кронштейна топливного бака.
8. Снимите с патрубка адсорбера вентиляционный шланг. 9. Установите адсорбер в порядке, обратном снятию.
Видео про "Снятие и установка адсорбера системы улавливания паров топлива" для Chevrolet Aveo
Ремонт абсорбера (Hover GreatWall) Большой расход бензина? Расход бензина на газу? Причина – клапан продувки абсорбера (КПА)! как работает клапан адсорбераСнятие адсорбера системы улавливания паров топлива Chevrolet Lacetti
Адсорбер снимаем для проверки или замены при нарушении герметичности его корпуса (можно определить по наличию запаха бензина и при визуальном осмотре). Отворачиваем болт крепления кронштейна наливной трубы и вентиляционной трубки (см. Снятие наливной трубы).
Головкой "на 10" отворачиваем болт крепления кожуха адсорбера к кронштейну днища кузова…
…и, сдвигая адсорбер по направляющим, опускаем его на трубках.
Нажав на фиксатор, отсоединяем от штуцера адсорбера наконечник трубки отвода паров топлива из адсорбера к клапану продувки.
Аналогично отсоединяем от другого штуцера наконечник трубки подвода паров к адсорберу из топливного бака.
Сжав пассатижами концы хомута крепления атмосферной трубки, сдвигаем его по трубке…
…и снимаем трубку со штуцера адсорбера. При необходимости, разрезав два одноразовых пластмассовых хомута крепления адсорбера к его кожуху, вынимаем адсорбер из кожуха. Установку адсорбера проводим в обратной последовательности.
Видео про "Снятие адсорбера системы улавливания паров топлива" для Chevrolet Lacetti
Ремонт абсорбера (Hover GreatWall) ремонт фильтра адсорбера, как отремонтировать фильтр адсорбера Большой расход бензина? Расход бензина на газу? Причина – клапан продувки абсорбера (КПА)!Снятие, проверка и установка клапана продувки адсорбера Chevrolet Aveo T300
Вам потребуется торцовая головка TORX E10. 1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.
2. Сожмите пружинный фиксатор колодки жгута проводов электромагнитного клапана продувки адсорбера.
3. . и отсоедините колодку от клапана.
4. Снимите со штуцера клапана шланг подачи паров топлива во впускную трубу.
5. Отсоедините от клапана паропровод подачи паров топлива из адсорбера, сжав фиксаторы наконечника.
6. Снимите клапан с лапки кронштейна.
7. Для проверки клапана присоедините отрезком шланга к отводящему штуцеру клапана резиновую грушу и сожмите ее. Воздух должен выйти через клапан, а груша после прекращения на нее воздействия должна остаться в сжатом состоянии.
8. Подключите к выводам клапана источник постоянного тока напряжением 12 В — клапан должен открыться, а разрежение должно исчезнуть (груша распрямится, а при повторном нажатии на нее и отпускании воздух будет свободно прокачиваться через клапан в обоих направлениях). В противном случае замените клапан. 9. Установите электромагнитный клапан продувки адсорбера в порядке, обратном снятию.
Видео про "Снятие, проверка и установка клапана продувки адсорбера" для Chevrolet Aveo
Клапан Адсорбера Стук клапана продувки адсорбера, авео т300 установка гбц шевроле авео f16d4
Для чего нужен адсорбер
Перед тем как перейти к вопросу о том, как проверить работу адсорбера, вкратце остановимся на описании работы системы улавливания паров бензина (по-английски называется Evaporative Emission Control — EVAP). Это даст более четкое представление о функциях как адсорбера, так и его клапана. Итак, как понятно из названия, система EVAP предназначена для улавливания паров бензина и недопущения попадания их в несгоревшем виде в окружающий воздух. Испарения образуются в топливном баке при нагреве бензина (чаще всего при длительной стоянке под палящим солнцем в теплое время года) или при снижении атмосферного давления (очень редко).
Задача системы улавливания топливных испарений состоит в том, чтобы возвращать эти самые испарения во впускной коллектор двигателя и сжигать их вместе с топливовоздушной смесью. Как правило, такая система устанавливается на все современные бензиновые двигатели в соответствии с экологической нормой Евро-3 (был принят в Евросоюзе в 1999 году).
Система EVAP состоит из следующих элементов:
- угольного адсорбера;
- электромагнитный клапан продувки адсорбера;
- соединительные трубопроводы.
Также дополнительно имеются жгуты проводов, идущие от электронного блока управления двигателем (ЭБУ) к упомянутому клапану. С их помощью обеспечивается управление этим устройством. Что касается адсорбера, то имеет три внешних соединения:
- с топливным баком (через это соединение образованные пары бензина непосредственно попадают в адсорбер);
- с впускным коллектором (с его помощью выполняется продувка адсорбера);
- с атмосферным воздухом через топливный фильтр или отдельный клапан на его входе (обеспечивает перепад давления, которое необходимо для выполнения продувки адсорбера).
Адсорбер представляет собой некую бочку (или аналогичный сосуд), который наполнен перемолотым углем, в котором, собственно, конденсируются пары бензина, после чего они в результате продувки отправляются в систему питания автомобиля. Долгая и исправная работа адсорбера возможна лишь при его регулярной и достаточной вентиляции. Соответственно, проверка адсорбера автомобиля заключается в том, чтобы проверить его целостность (поскольку корпус может ржаветь) и способность конденсировать пары бензина. Еще старые адсорберы пропускают через свою систему уголь, находящийся в них, чем забивают как систему, так и клапан их продувки.
Проверка клапана адсорбера мультиметром
Электромагнитный клапан продувки адсорбера выполняет непосредственно продувку системы от имеющихся в ней испарений бензина. Выполняется это путем его открытия по команде от ЭБУ, то есть, клапан является исполнительным механизмом. Он находится в трубопроводе между адсорбером и впускным коллектором.
Что касается проверки клапана адсорбера, то, во-первых, проверяется факт того, что он не забит угольной пылью или другим мусором, который может попасть в топливную систему при ее разгерметизации извне, а также углем из адсорбера. А во-вторых, проверяется его работоспособность, то есть возможность открытия и закрытия по команде, идущей от электронного блока управления двигателем. Причем проверяется не только наличие самих команд, но и их значение, что выражается во времени, в течение которого клапан должен быть открыт или закрыт.
Интересно, что в двигателях, снабженных турбокомпрессором, разрежение во впускном коллекторе не создается. Поэтому для работы системы в ней предусмотрен еще один двухходовой клапан, срабатывающий и направляющий пары топлива во впускной коллектор (если давление наддува отсутствует) или на впуск компрессора (если давление наддува имеет место).
Обратите внимание, что управление электромагнитным клапаном адсорбера выполняется электронным блоком на основании большого объема информации от датчиков температуры, массового расхода воздуха, положения коленчатого вала и других. На самом деле алгоритмы, по которым построены соответствующие программы, достаточно сложные. Важно знать, что чем больше расход воздуха двигателем — тем больше длительность управляющих импульсов от ЭБУ до клапана и тем сильнее продувка адсорбера.
В качестве лучшей альтернативы можно купить автосканер Rokodil ScanX Pro. При использовании этого устройства не понадобятся никакие дополнительные гаджеты или программное обеспечение, которое часто требует дополнительные платные расширения, под конкретную марку или модель автомобиля. Такое устройство дает возможность считывать ошибки, следить за работой датчиков в реальном времени, вести статистику поездок и многое другое. Работает с протоколами CAN, J1850PWM, J1850VPW, ISO9141, поэтому Rokodil ScanX Pro подключается практически к любому автомобилю с разъемом OBD-2.
Внешние признаки неисправности
Прежде чем проверять клапан продувки адсорбера, а также сам адсорбер, наверняка будет полезно узнать, какими внешними признаками сопровождается этот факт. Существует ряд косвенных признаков, которые, правда, могут быть вызваны и другими причинами. Однако при их выявлении имеет смысл также проверить и работу системы EVAP, а также входящих в нее элементов.
В некоторых случаях отмечается, что при нарушении нормальной работы системы улавливания паров бензина, запах топлива может попадать в салон. Особенно это актуально при открытых передних окнах и/или когда машина продолжительное время стоит в закрытом боксе или гараже со слабой вентиляцией. Также плохой работе системы способствует разгерметизация топливной системы, появление мелких трещин на топливопроводах, заглушках и так далее.
Как проверить адсорбер
Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:
- Отсоединить минусовую клемму с аккумуляторной батареи автомобиля.
- Предварительно отсоединить от адсорбера все шланги и контакты, идущие к нему, после чего демонтировать непосредственно аккумулятор паров топлива. У разных машин эта процедура будет выглядеть по-разному, в зависимости от места расположения узла, а также монтажных средств, с помощью которых он был закреплен.
- Необходимо плотно заткнуть (загерметизировать) два штуцера. Первый — идущий непосредственно к атмосферному воздуху, второй — к электромагнитному продувочному клапану.
- После этого с помощью компрессора или насоса подайте на штуцер, идущий к топливному баку, небольшое давление воздуха. Не переборщите с давлением! Исправный адсорбер не должен давать утечек из корпуса, то есть, быть герметичным. Если такие утечки обнаружены, то, скорее всего, узел необходимо заменить, поскольку отремонтировать его не всегда представляется возможным. В частности, это особенно актуально, если адсорбер выполнен из пластмассы.
Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.
Как проверить клапан адсорбера
Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:
Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона.
Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.
Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.
Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.
Как отремонтировать адсорбер и клапан
Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP.
Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.
Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.
Проверка клапана с помощью самодельной контрольки
Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится.
Точно такая ситуация и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.
Заключение
Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые.
Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.
