Регулятор давления топлива ваз 2107 инжектор где находится

Обновлено: 07.01.2025

Проверенная временем и хорошо знакомая отечественным автолюбителям карбюраторная система подачи топлива продолжает активно использоваться в различных моделях Волжского автозавода. При этом владельцы автомобилей ВАЗ 2107, имеющие возможность выбрать, всё чаще отдают предпочтение более перспективной и надёжной инжекторной системе питания. Один из ключевых узлов такой системы — электрический бензонасос.

Бензонасос ВАЗ 2107 инжектор

Назначение и устройство

Работу бензонасоса ВАЗ 2107 инжектор обеспечивает электродвигатель с расположенными на передней части вала лопастями, которые и нагнетают бензин в систему

Принцип действия

Чтобы лучше понять принцип работы бензонасоса, нужно иметь представление об инжекторной системе в целом. Такая система состоит из:

Воздухозаборника.
Воздушного фильтра.
Воздушного рукава.
Дроссельной заслонки.
Рампы с четырьмя форсунками.
Топливного фильтра.
Бензонасоса.
Гравитационного клапана, благодаря которому топливо не выливается из перевёрнутой машины.
Регулятора давления (перепускного клапана), который отвечает за поддержание давления в системе на требуемом уровне.
Предохранительного клапана.
Топливного бака.
Адсорбера.

Топливный насос ВАЗ 2107 инжектор начинает работать после того, как водитель повернёт ключ зажигания. В этот момент включается электродвигатель насоса, и в системе начинает подниматься давление. Когда давление в топливной системе достигает 2,8–3,2 бар (280–320 кПа), включается двигатель. Пока мотор работает, бензонасос нагнетает в систему топливо, и давление держится на требуемом уровне. После того как двигатель будет заглушён, давление падает в течение нескольких минут.

Где находится

Бензонасос автомобиля ВАЗ 2107 инжектор находится внутри топливного бака. Если открыть крышку багажника, бак с насосом можно увидеть справа. Преимущество такого расположения — упрощение топливной системы, недостаток — затруднённый доступ к бензонасосу.

Какой бензонасос лучше

Если сравнивать электрический и механический бензонасос, следует сказать, что:

сама по себе инжекторная система является более надёжной за счёт того, что в ней нет карбюратора, который требует дополнительного обслуживания;
электронасос предпочтительнее механического насоса, т. к. он:
- обеспечивает прямую подачу топлива на форсунки;
- может располагаться внутри топливного бака (т. е. экономит подкапотное пространство);
- редко выходит из строя благодаря простоте конструкции.
За счёт расположения в топливном баке электробензонасос не перегревается и экономит подкапотное пространство

Признаки неисправности бензонасоса

Определить неисправность бензонасоса можно по следующим признакам:
- запуская холодный или прогретый двигатель, приходится долго крутить его стартером. Это может быть следствием того, что в системе долго не набирается требуемое давление;
- машина плохо разгоняется, мотор тяжело набирает обороты, реакция на нажатие педали газа происходит с запозданием, автомобиль движется рывками;
- машина с полным баком бензина заводится, но потом в любой момент может заглохнуть;
- появились посторонние звуки со стороны бензонасоса — гул, треск или хлопки;
- резко увеличился расход бензина и т. д.
Не качает бензонасос

Проверка реле и предохранителя

Поиск неисправности начинают с блока реле и предохранителей, расположенного в салоне под бардачком. Чтобы было удобнее работать, блок нужно извлечь из ниши, потянув на себя. Предохранитель бензонасоса находится посредине блока (на рисунке обозначен цифрой 4), реле бензонасоса — чуть правее предохранителя (на рисунке — 5).

Из схемы подключения видно, что напряжение к бензонасосу поступает через предохранитель и реле. Поэтому в первую очередь нужно проверить целостность предохранителя: это можно сделать, например, мультиметром. Если предохранитель оказался сгоревшим, и после его замены машина заработала нормально, то вам достался самый лёгкий аварийный случай из всех возможных. Если предохранитель цел, то дальнейшие действия выглядят следующим образом:
1. Включаем зажигание и проверяем наличие напряжения на розовом проводе, который подходит к контакту 30 реле. Проверку можно выполнить всё тем же мультиметром. Если прибор показал 12 В, переходим к следующему шагу.
2. Устанавливаем перемычку между контактами 30 и 87 реле. Если после этого бензонасос включился, то, скорее всего, причина неисправности была в реле. Чтобы убедиться в этом, проверяем напряжение на катушке реле (см. рисунок — контакты катушки REL1). Если питание на катушку приходит, а бензонасос без перемычки не включается, реле нужно менять.
Если после поворота ключа зажигания не включился бензонасос, необходимо проверить электрическую цепь питания этого узла

Проверка мотора бензонасоса

Если с предохранителем, реле и проводкой всё в порядке, а бензонасос не работает или работает с перебоями, нужно проверить электродвигатель насоса. В первую очередь следует убедиться, что клеммы электромотора не окислились и не засорились. После этого нужно присоединить к клеммам зажимы мультиметра или обычную лампочку на 12 В и включить зажигание. Если лампочка загорится или мультиметр покажет наличие напряжения в цепи, значит, проблемы в моторе. Вышедший из строя электродвигатель бензонасоса, как правило, заменяют новым.

Проверка механической части

Если на бензонасос приходит напряжение 12 В, мотор насоса исправно вращается, а топливо всё равно подаётся на форсунки неравномерно и перебои в работе двигателя продолжаются, нужно проверить механические компоненты узла. Прежде всего следует измерить давление в рампе. Делается это следующим образом:
1. Вынимаем предохранитель бензонасоса и заводим двигатель. Ожидаем пока заглохнет мотор после того, как закончатся остатки топлива в системе.
2. Присоединяем манометр к рампе. Место подключения манометра, как правило, закрыто пробкой, которую необходимо снять. Под пробкой находится специальный штуцер, который нужно выкручивать осторожно, т. к. в рампе могут быть остатки бензина.
3. Надёжно крепим шланг манометра к рампе. Сам манометр выводим через кромку капота на ветровое стекло.
Низкое или скачкообразное давление в системе может быть следствием чрезмерного загрязнения сетки бензонасоса. В профилактических целях эту сетку, играющую роль фильтра грубой очистки топлива, следует чистить или менять через каждые 70–100 тысяч км пробега. Чтобы добраться до сетки, потребуется демонтировать бензонасос. Порядок демонтажа рассмотрим ниже.

Среди других причин недостаточно высокого давления в системе:

Перестаёт качать на горячую

Владельцы карбюраторных ВАЗ 2107 с механическими бензонасосами иногда сталкиваются с тем, что насос перестаёт качать на горячую. Чаще всего в этом случае машина уверенно едет по трассе, а в условиях городских пробок глохнет без видимых на то причин. Многие водители решают эту проблему смачиванием бензонасоса влажной тряпкой или поливанием водой. Но таким образом устраняется только следствие, а не причина неисправности. Двигатель глохнет из-за возникновения воздушных пробок в системе питания при нагреве.

Чтобы избавиться от перегрева бензонасоса навсегда (или надолго), необходимо:

Привод бензонасоса

Механический бензонасос ВАЗ 2107 приводится в действие толкателем и эксцентриком. Среди водителей принято называть толкатель штоком, хотя шток — это другая деталь топливного насоса. Эксцентрик расположен на промежуточном валу, который работает от газораспределительного механизма.

Привод бензонасоса включает (см. рисунок):
- 1 — толкатель;
- 2 — теплоизоляционную проставку;
- 4 — регулировочную прокладку;
- 5 — уплотнительную прокладку;
- валик (кулачок).
Устройство и принцип действия

Работа привода механического бензонасоса основана не том, что:
- вал масляного насоса приходит в движение через цепь от ГРМ;
- кулачок (или эксцентрик) начинает циклично надавливать на толкатель;
- толкатель передаёт усилие на рычаг и бензонасос начинает качать топливо.
Неисправности привода

Неполадки с приводом механического бензонасоса ведут к перебоям в работе системы подачи топлива. Неисправности привода чаще всего связаны с деформацией или чрезмерным износом толкателя или кулачка.

Гнёт шток бензонасоса

Толкатель бензонасоса часто изготовлен из недостаточно прочного металла. Нередки случаи, когда уже после 2–3 тысяч км пробега такой толкатель гнёт и плющит постоянное воздействие кулачка. Длина толкателя должна составлять 82,5 мм. Если толкатель вашего бензонасоса не соответствует этому размеру и расплющен со стороны кулачка, его нужно заменить.

Ремонт бензонасоса

Для демонтажа электробензонасоса потребуются:
- крестообразная и плоская отвёртки;
- торцевой трубчатый ключ на 7.
Снятие электробензонасоса

Демонтаж электробензонасоса выполняется в такой последовательности:
Если нужно заменить или промыть фильтр грубой очистки, то необходимо поддеть отвёрткой и снять старую сетку. Новый фильтр устанавливается плотным прижатием.

Бензонасос устанавливается на место в обратном порядке.

Видео: как заменяют электробензонасос на СТО

Демонтаж механического топливного насоса

Для снятия механического бензонасоса необходимо подготовить крестообразную отвёртку и ключ на 13, после чего:
1. Ослабить хомуты входного и выходного шлангов и снять шланги со штуцеров.
2. Открутить две крепёжные гайки насоса ключом на 13.
После этого нужно оценить состояние толкателя и в случае необходимости заменить его.

Разборка

Для разборки механического бензонасоса потребуются:
- ключи на 10 и на 8;
- крестообразная отвёртка.
Чтобы разобрать бензонасос такого типа, необходимо:
После этого нужно оценить состояние частей диафрагмы и сетчатого фильтра. В случае необходимости следует заменить изношенные, деформированные или повреждённые компоненты.

Замена клапанов

Новые клапаны имеются в ремкомплекте бензонасоса. Для замены клапанов нужен надфиль и наставки для выпрессовки старых клапанов. Замена выполняется следующим образом:
Установка бензонасоса

Установка механического бензонасоса на место выполняется в порядке, обратном снятию. Наиболее важный момент при установке — правильный выбор прокладок. Таких прокладок будет две:
- регулировочная толщиной 0,75 мм или 1,25 мм;
- уплотнительная — 0,3 мм.
Между ними располагается теплоизоляционная проставка. Устанавливая бензонасос, необходимо:
1. Разместить уплотнительную прокладку.
2. Вставить толкатель.
3. Насадить на шпильки теплоизоляционную проставку.
4. Установить регулировочную прокладку.
Все установленные прокладки плотно прижать. Повернуть коленвал ключом за шкив таким образом, чтобы толкатель выступал от края прокладки минимально. Выступ толкателя при этом не должен превышать 0,8–1,3 мм. Если минимальный выступ толкателя отличается от этого значения, нужно выбрать регулировочную прокладку другой толщины.

Два высших образования. Основной вид деятельности - фриланс-копирайтинг. Пишу на разные темы, которые интересуют меня самого, стараюсь вкладывать в тексты собственные знания и опыт.

Как заменить регулятор давления топлива ВАЗ-2107-20

Проверка давления в топливной системе

Работу проводим на холодном двигателе.

Сбрасываем давление в топливной системе.

Если есть специальное приспособление для замера давления топлива, то используем его, если же нет можно воспользоваться обычным манометром с пределом измерений до 4–6 бар (400–600 кПа).

На резьбовой штуцер манометра надеваем армированный маслобензостойкий шланг (внутренний диаметр 12 мм) и закрепляем его хомутом.

Отворачиваем защитный колпачок штуцера топливной рампы.

Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы и вынимаем золотник.

На штуцер рампы надеваем шланг манометра и закрепляем его хомутом

Пускаем двигатель и при его работе на холостом ходу проверяем давление топлива, которое должно быть в пределах 2,8–3,2 бар (280–320 кПа)

Отсоединяем вакуумный шланг от регулятора давления топлива.

При исправном регуляторе давление топлива должно вырасти на 0,2–0,7 бар (20–70 кПа).

Если давление больше положенного значит, отказал регулятор давления топлива.

Если давление меньше, то возможно засорение фильтра насоса, отказ насоса или подсос воздуха в системе подачи топлива.

Замена регулятора давления топлива

Работу проводим на холодном двигателе.

Сбрасываем давление в топливной системе.

Для этого вынимаем предохранитель или реле бензонасоса и прокручиваем стартером двигатель.

Отсоединяем вакуумный шланг от регулятора давления топлива.

Крестообразной отверткой отворачиваем винт крепления держателя топливных трубок к кронштейну ресивера и снимаем держатель.

Выводим патрубок регулятора из отверстия в рампе и снимаем регулятор с наконечника сливной трубки.

Соединение патрубка регулятора с рампой уплотнено резиновым кольцом.

Если кольцо порвано, деформировано или потеряло эластичность, заменяем его новым.

Соединение регулятора с наконечником сливной трубки также уплотнено резиновым кольцом.

Если кольцо порвано, деформировано или потеряло эластичность, заменяем его новым

Устанавливаем регулятор в обратной последовательности. Момент затяжки винтов крепления регулятора 8–11 Нм, а накидной гайки крепления сливной трубки 20–34 Нм.

Комментарии: Избранное: 0

Шаг 1

Шаг 2

2. С помощью металлического защитного колпачка вентиля шины выверните из клапана золотник (такой же, как в шине колеса).

3. Подсоедините к клапану шланг с манометром. Закрепите шланг на клапане хомутом. Пустите двигатель и проверьте давление по манометру. Оно должно составлять 284–325 кПа (2,9–3,3 кгс/см 2 ).

Шаг 3

4. Отсоедините вакуумный шланг от регулятора давления. Давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см 2 ). В противном случае замените регулятор давления.

Шаг 4

Шаг 5

Шаг 6

Шаг 7

Шаг 8

Шаг 9

10. . и наденьте на регулятор перед установкой. Надорванное или потерявшее эластичность уплотнительное кольцо замените.

Комментарии: Избранное: 0

Шаг 1

– система подачи топлива, включающая в себя топливный бак 4 (рис. 4.16), топливный насос 3, трубопроводы 1 и 9, шланги 7 и 8, топливную рампу 10 с форсунками и регулятором давления топлива, а также топливный фильтр 6;

– система воздухоподачи, включающая в себя воздушный фильтр, воздухоподающий патрубок, дроссельный узел;

Шаг 2

Рис. 4.16. Система подачи топлива двигателя ВАЗ-2104: 1 – отводящая трубка; 2 – пробка; 3 – топливный насос; 4 – топливный бак; 5 – скоба крепления топливного фильтра; 6 – топливный фильтр; 7 – сливной шланг топливопровода; 8 – подающий шланг топливопровода; 9 – подающая топливная трубка; 10 – топливная рампа

Шаг 3

Функциональное назначение системы подачи топлива – обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель ВАЗ-2104 оборудован электронной системой управления двигателем с распределенным впрыском топлива. В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: форсунки дозированно впрыскивают топливо во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем (контроллер), непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя и оптимизирующий процесс сгорания в цилиндрах двигателя.

Шаг 4

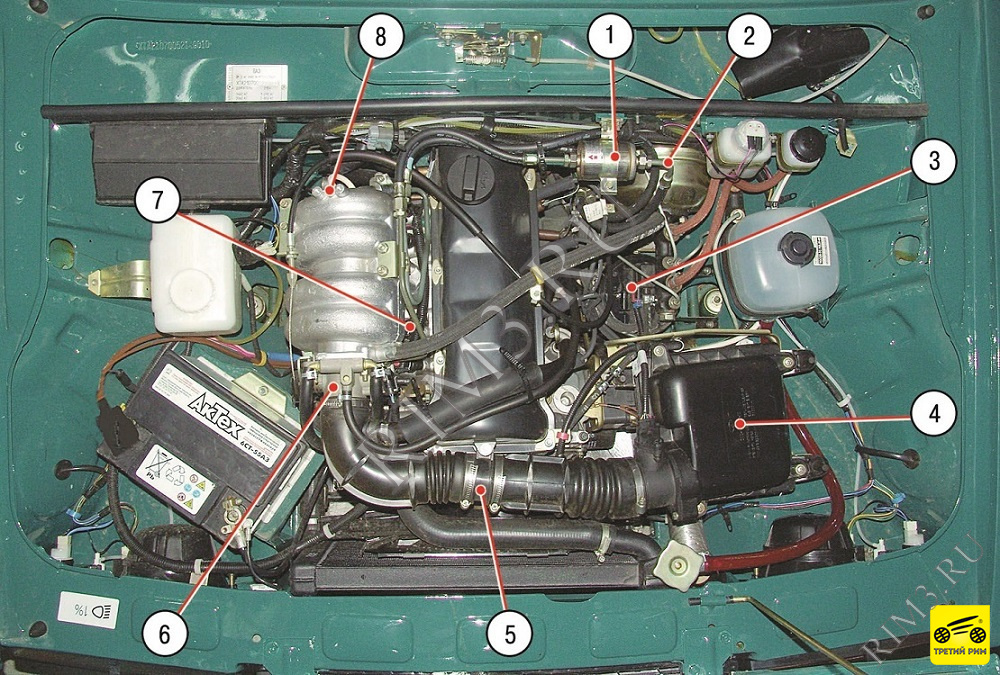

Расположение элементов системы питания в подкапотном пространстве автомобиля с инжекторным двигателем: 1 – топливный фильтр; 2 – топливопровод; 3 – адсорбер системы улавливания паров топлива; 4 – воздушный фильтр; 5 – воздухоподающий патрубок; 6 – дроссельный узел; 7 – топливная рампа с форсунками; 8 – регулятор давления топлива

Шаг 5

Топливный бак сварной штампованный, установлен в багажном отделении кузова в нише, образованной внутренней частью правого заднего крыла. В верхней части топливного бака установлен электрический топливный насос, объединенный с датчиком уровня топлива. Из насоса топливо подается в топливный фильтр, установленный в моторном отсеке, и оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе двигателя. Из топливной рампы топливо впрыскивается форсунками во впускную трубу. Излишки топлива через регулятор давления топлива, установленный на заднем конце топливной рампы, сливаются в топливный бак.

Топливный насос с электроприводом, двухступенчатый, роторного типа, с датчиком уровня топлива и фильтром грубой очистки топлива. Насос обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Он обеспечивает подачу топлива из топливного бака через магистральный топливный фильтр в рампу форсунок под давлением более 284 кПа.

Топливный фильтр встроен в подающую магистраль между топливным насосом и топливной рампой и установлен в моторном отсеке. Фильтр неразборный, имеет стальной корпус с бумажным фильтрующим элементом.

Рампа форсунок представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива. Рампа закреплена на впускной трубе двумя винтами. На заднем конце рампы находится клапан для контроля давления топлива, закрытый резьбовой пробкой.

Шаг 6

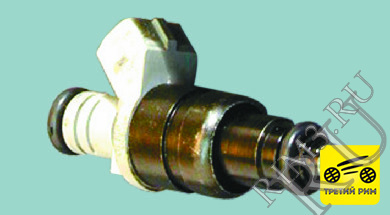

Форсунки прикреплены к рампе, от которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях рампы и впускной трубы форсунки уплотнены резиновыми уплотнительными кольцами. Форсунка представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

Шаг 7

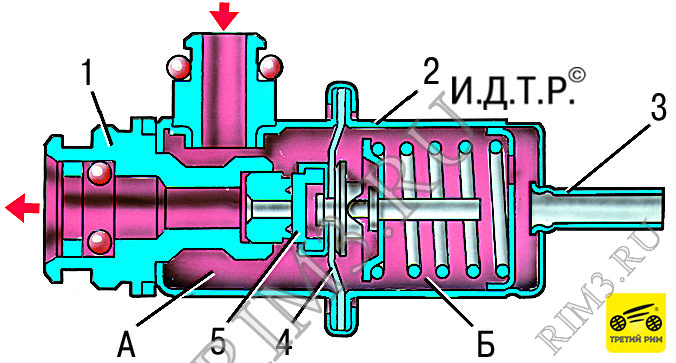

Рис. 4.17. Регулятор давления топлива: А – топливная полость; Б – вакуумная полость; 1 – корпус; 2 – крышка; 3 – патрубок для вакуумного шланга; 4 – диафрагма; 5 – клапан

Шаг 8

Регулятор давления топлива установлен на топливной рампе и предназначен для поддержания постоянного перепада давления воздуха во впускной трубе и топлива в рампе.

Регулятор (рис. 4.17) состоит из клапана 5 с диафрагмой 4, поджатого пружиной к седлу в корпусе регулятора. На работающем двигателе регулятор поддерживает давление в рампе форсунок в пределах 284–325 кПа.

На диафрагму регулятора с одной стороны действует давление топлива, а с другой – давление (разрежение) во впускной трубе. При снижении давления во впускной трубе (дроссельная заслонка закрывается) клапан регулятора открывается при меньшем давлении топлива, перепуская избыточное топливо по сливной магистрали обратно в бак. Давление топлива в рампе понижается. При увеличении давления во впускной трубе (при открывании дроссельной заслонки) клапан регулятора открывается уже при большем давлении топлива и давление топлива в рампе повышается.

Шаг 9

Шаг 10

Рис. 4.18. Дроссельный узел: 1 – штуцер подвода охлаждающей жидкости; 2 – штуцер системы вентиляции картера; 3 – штуцер для отвода охлаждающей жидкости; 4 – датчик положения дроссельной заслонки; 5 – регулятор холостого хода; 6 – штуцер для продувки адсорбера

Шаг 11

Дроссельный узел закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу. Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора. В состав дроссельного патрубка входят датчик 4 (рис. 4.18) положения дроссельной заслонки и регулятор 5 холостого хода. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы системы вентиляции картера и адсорбера системы улавливания паров бензина.

Шаг 12

Регулятор холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам контроллера.

Когда игла регулятора полностью выдвинута, клапан полностью перекрывает проход воздуха. Когда игла вдвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.

Шаг 13

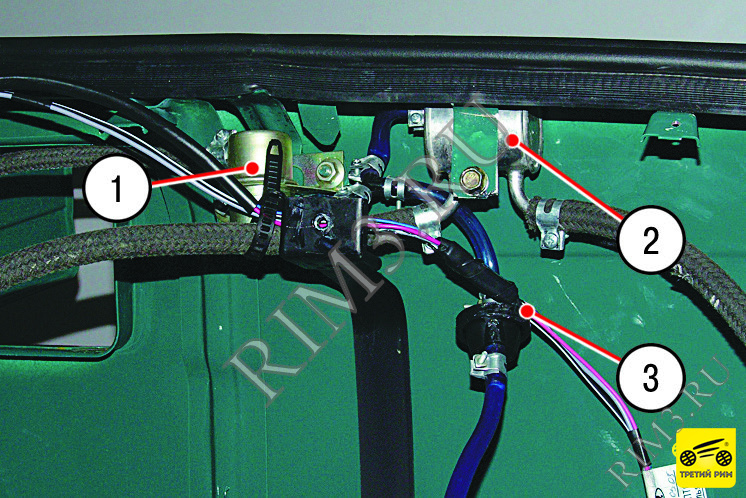

Так расположены клапаны системы улавливания паров топлива на автомобиле (топливный бак для наглядности снят): 1 – гравитационный клапан; 2 – перепускной клапан; 3 – двухходовой клапан.

Шаг 14

В состав системы питания двигателя входит система улавливания паров топлива, в которой применен метод поглощения паров угольным адсорбером. Адсорбер установлен в моторном отсеке и соединен шлангами с топливным баком, клапанами и дроссельным патрубком. Пары топлива из бака проходят через перепускной 2 и гравитационный 1 клапаны в адсорбер. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой клапан 3 регулирует давление паров топлива в баке. На крышке адсорбера расположен электромагнитный клапан продувки адсорбера, который по сигналу блока управления двигателем переключает режимы работы системы.

Когда двигатель не работает, электромагнитный клапан закрыт и пары бензина из топливного бака по трубопроводу идут к адсорберу, где они поглощаются гранулированным активированным углем. При работающем двигателе адсорбер продувается воздухом и пары отсасываются к дроссельному узлу, а затем во впускную трубу для сжигания в ходе рабочего процесса.

Контроллер управляет продувкой адсорбера, включая электромагнитный клапан, расположенный на крышке адсорбера. При подаче на клапан напряжения он открывается, выпуская пары во впускную трубу. Управление клапаном происходит по методу широтно-импульсной модуляции. Клапан включается и выключается с частотой 16 раз в секунду (16 Гц). Чем больше расход воздуха, тем больше длительность импульсов включения клапана.

– скорость автомобиля превышает 10 км/ч. После включения клапана критерий скорости меняется. Клапан отключится только при снижении скорости до 7 км/ч;

– открытие дроссельной заслонки превышает 4%. Этот фактор в дальнейшем не имеет значения, если он не превышает 99%. При полном открытии дроссельной заслонки контроллер отключает клапан продувки адсорбера.

Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
