Освещение номерного знака в темное время суток не особо влияет на безопасность движения, но тем не менее оно является обязательным. В этой статье мы научимся менять лампы подсветки номера в Форд Фокус 2.

Какие лампы стоят

Прежде чем заняться заменой ламп в плафонах подсветки номерного знака, посмотрим, какие лампы используются в Форд Фокус 2.

Таблица всех используемых ламп в Форд Фокус 2

Как снять плафон подсветки номера и поменять лампочку

Автомобиль Форд Фокус 2 имеет пять модификаций:

трехдверный хэтчбек;
пятидверный хэтчбек;
кабриолет;
универсал;
седан.

На всех модификациях, кроме седана, стоят одинаковые фонари с лампами W5W (см. таблицу выше). На седан конструкторы установили приборы подсветки номера несколько иной конструкции и с лампой C5W. Разберем замену лампочек в обеих модификациях фонарей.

Замена лампочек в Ford Focus II sedan

На модификации “седан” каждый фонарь подсветки номера крепится двумя саморезами. Берем крестообразную отвертку и отворачиваем их.

Вынимаем фонарь, разворачиваем его и видим лампочку.

Выдергиваем сгоревший прибор, на его место устанавливаем новый. Вставляем фонарь на место, крепим саморезами.

Замена ламп в Focus II hetchbek, kabriolet и universal

В отличие от седана фонарь подсветки номера Фокус 2 других модификаций крепится не на саморезах, а на защелках. Для того чтобы снять такой фонарь, понадобится небольшая плоская отвертка. Возле торца фонаря, расположенного ближе к центральной осевой автомобиля, находим небольшой паз. Вставляем в него отвертку, нажимаем на замок и вынимаем один край плафона.

Выводим из зацепления с кузовом второй фиксатор и вынимаем фонарь подсветки номера.

Сбоку прибора находим патрон лампочки – к нему подходят провода питания. Поворачиваем его против часовой стрелки и вынимаем вместе с лампой.

Выдергиваем сгоревшую лампу и на ее место устанавливаем новую.

Вставляем патрон в корпус фонаря, фиксируем поворотом по часовой стрелке, заводим осветительный прибор стороной, расположенной ближе к кузову, и защелкиваем замок, нажав на плафон.

Более подробно процесс замены можно посмотреть в этом видео:

Замена лампы в фонаре подсветки номера Форд Фокус 2

Где искать предохранитель

Одной из неисправностей системы освещения любого автомобиля может оказаться не сгоревшая лампочка, а вышедший из строя предохранитель. Заменить его несложно, но при этом нужно знать, где предохранители находятся и за питание каких цепей отвечают. Ниже мы рассмотрим две модификации монтажных блоков, которые устанавливались на дорестайлинговые (2004-2007 гг.) и рестайлинговые (2007-2010 гг.) автомобили Форд Фокус 2.

И в тех и в других модификациях Фокус 2 предохранители, отвечающие за свет, находятся во внутрисалонном монтажном блоке (всего блоков два – второй в моторном отсеке). Сам же блок можно найти под перчаточным ящиком напротив кресла пассажира. Если автомобиль дорестайлинговый, то чтобы добраться до монтажного блока, необходимо снять декоративную крышку. Оттягиваем вниз два фиксатора и снимаем крышку.

Снятие декоративной крышки

Теперь поворачиваем фиксатор и откидываем сам монтажный блок.

Фиксирующая поворотная защелка на монтажном блоке дорестайлинг

Сам блок выглядит так:

Монтажный блок автомобиля Форд Фокус 2 дорестайлинг

Предохранители, отвечающие за питание тех или иных агрегатов, располагаются под следующими номерами:

Нумерация и назначение предохранителей монтажного блока Форд Фокус 2 дорестайлинг

Чтобы добраться до предохранителя автомобиля рестайлинг, нужно повернуть две защелки, сдвинуть монтажный блок на себя и откинуть вниз.

Откидывание монтажного блока

Выглядеть блок будет так:

Предохранители, отвечающие за питание тех или иных агрегатов, располагаются под следующими номерами:

Нумерация и назначение предохранителей монтажного блока Форд Фокус 2 рестайлинг

Важно! Менять сгоревший предохранитель можно только вставкой элемента такого же номинала. Вставка большего или меньшего номинала может вызвать выход из строя электрооборудования и даже пожар.

Вот мы и разобрались с заменой ламп подсветки номера Форд Фокус 2, а заодно выяснили, где и какие предохранители стоят. Теперь провести этот простой ремонт системы освещения можно самостоятельно.

8 лет

Потухла одна лампочка - ну думаю бахаю постоянно крышкой багажника - вот она и стряслась. Не тут то было ))

Полез и вот что увидел и афигел

Причем как мне кажется, что влага туда попадает не из вне, а просто накапливается там конденсатом что-ли. ? Ну в-общем думал, что поменяю сам, теперь нифига - поеду в Рольф и буду их драть

З.Ы. Причем заметьте - правая лампоччка тоже вся внутри в ржавчине.

Тогда уж мама наверное ))) Я про клеммы которые к проводам приделаны

9 дек абря 2019 mobile

Manimal
В природе нет. Максимум есть дверная проводка, куда входят эти фишки. Например, 1477853 или 1498945 и т.д - проводка двери багажника, хэтч. Не знаю что у вас, но думаю без разницы, так как ради оригинальных фишек вряд ли её кто-то будет специально покупать.

Коллеги, а что делать, если при включении габаритов на обоих лампах подсветки номера вообще тока не появляется? Прикупил плафоны новые, а тут такая подстава. Проводку багажника уже однажды восстанавливали в сервисе, видимо опять она накрылась? Ее можно как-то самому прозвонить или опять лучше в сервис?

12 дек абря 2019 mobile

HrundelB
Можно, конечно, и самому прозвонить. И наверное сначала стоит посмотреть в том месте, где уже ковырялись.

12 дек абря 2019

PiterFF2
а есть какая-нибудь инструкция на форуме? Ковырялись просто в сервисе, я понятия не имею куда лезть. По логике так понимаю, надо проверять прводку в гофре в месте сгиба при открытии багажника? А как туда подлезть? Разбирать надо что-то?
Если что у меня FF2 дорестал седан 2007 года.

P.S. И да, кнопка открытия багажника работает исправно. тьфу тьфу тьфу)

12 дек абря 2019

HrundelB

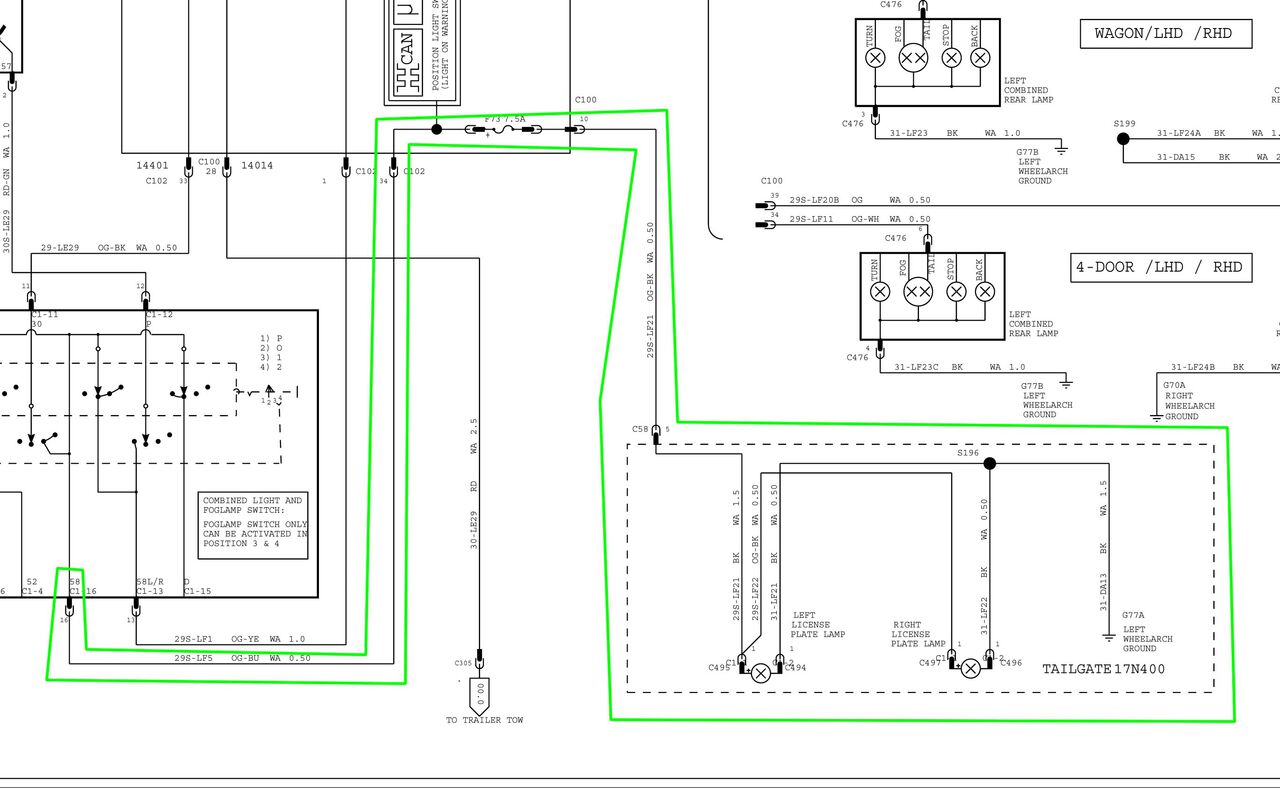

Ну как минимум видишь лампы в правом нижнем углу? По схеме видно один провод идет на массу, а второй на 73 предохранитель(f73).
Прозвони на предохранитель для начала

13 дек абря 2019 mobile

HrundelB
Сам обшивку не снимал, особенно на седане, не подскажу где конкретно проводка идет.
А так сначала надо локализовать участок где теряется напруга. Сначала проверить пред, может всё дело в нем. Если не в нем, то проверить массу. Для этого прозвонить массовый контакт фишек к плафонам на какую-нибудь ближайшую массу. Далее искать обрыв по плюсу. Проверить приходит ли напряжение на пред, если сам пред в порядке. Один щуп втыкаем в разъем контакта преда, второй к какой-нибудь рабочей массе. Или тыкнуть по очереди в оба контакта преда, если не понятно на какой приходит напряжение. На одном контакте из двух должны появиться 12 В. Ну и дальше по цепочке. Один щуп в 10 контакт разъема C100, второй на массу. Потом проверить 5 контакт разъема C58. Либо прозвонить между собой 10 C100 и 5 C58. И последний участок между C58 и С495 проверить. Где все эти разъемы - ищите поиском по форуму.

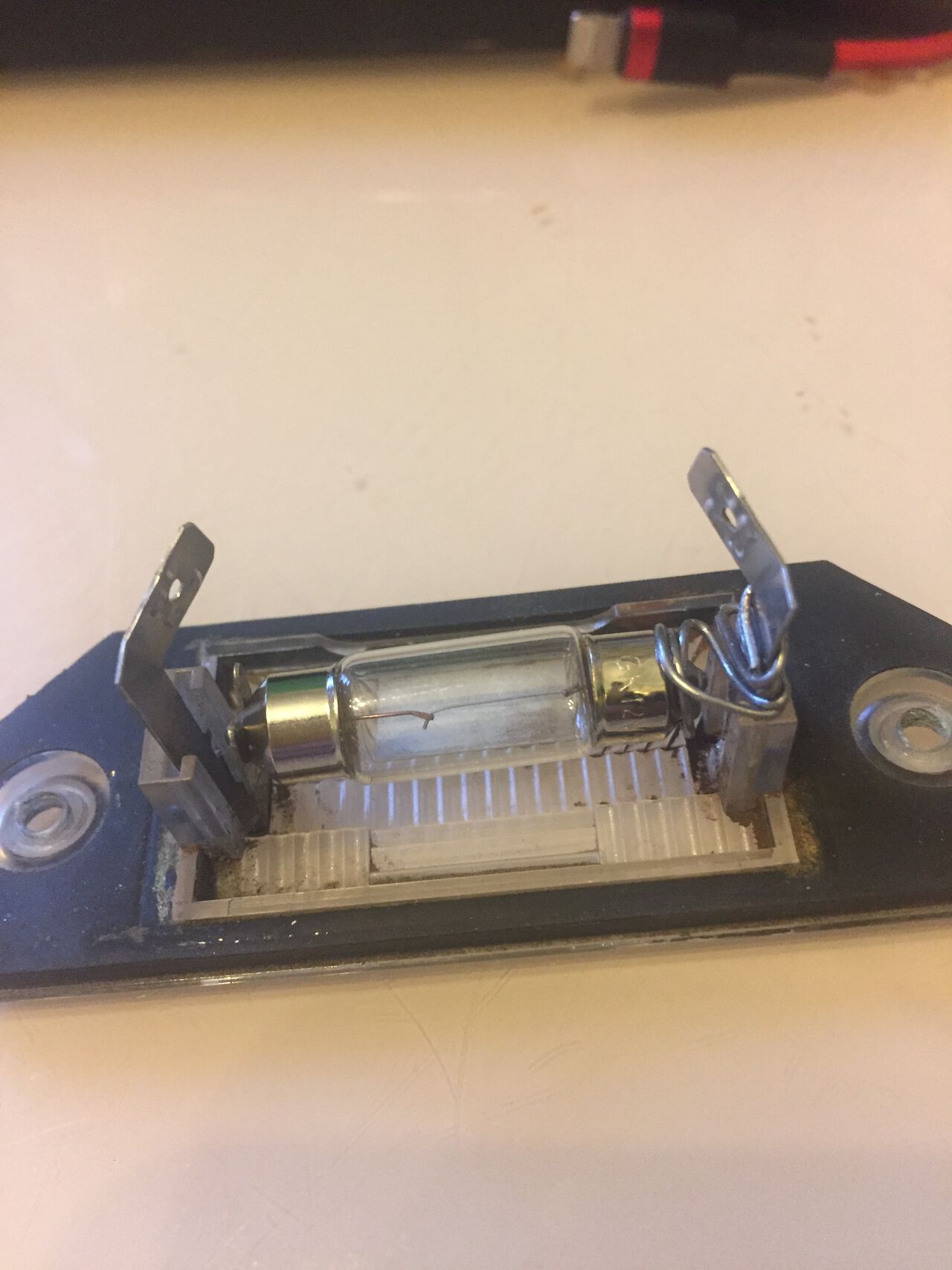

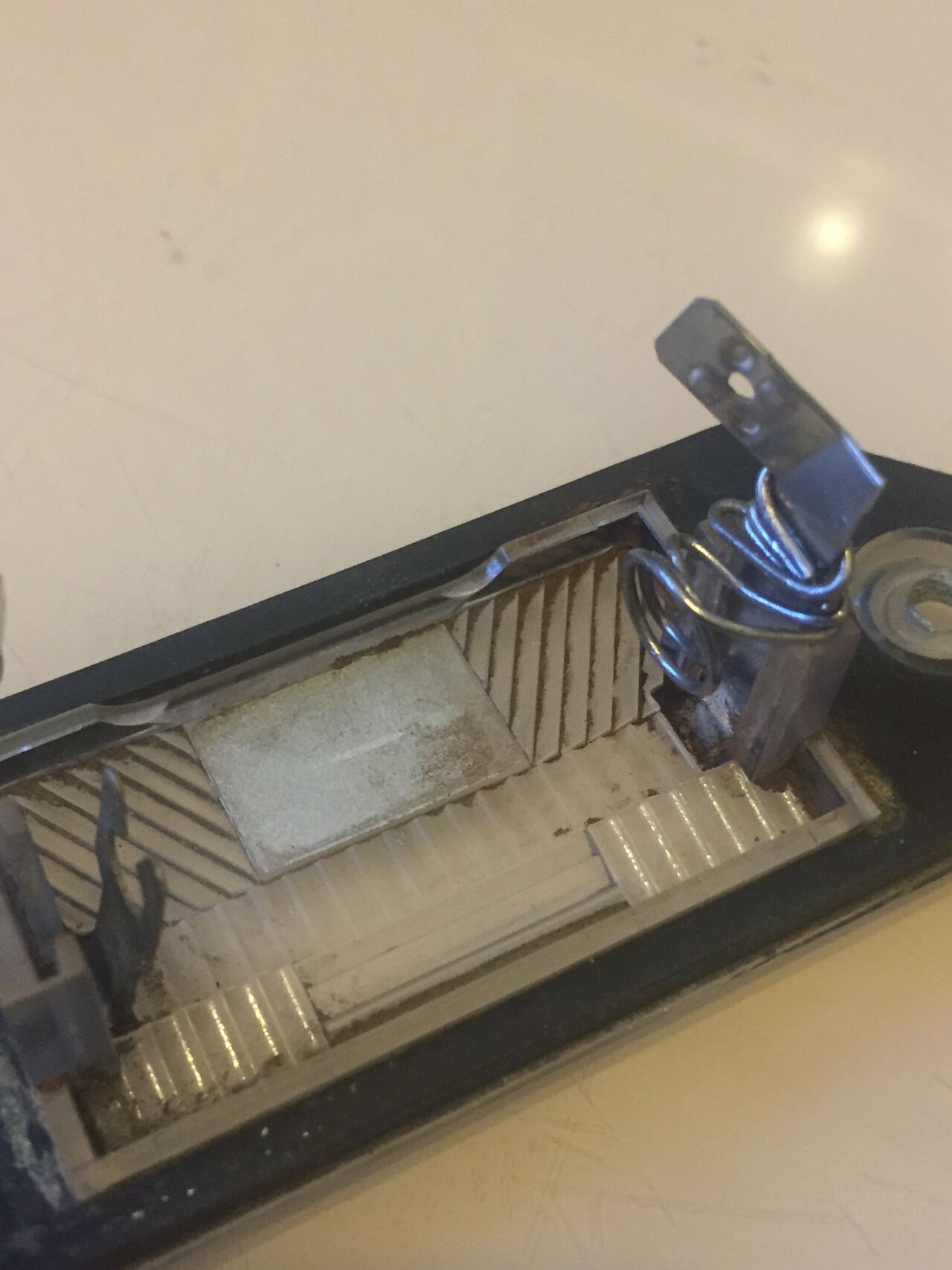

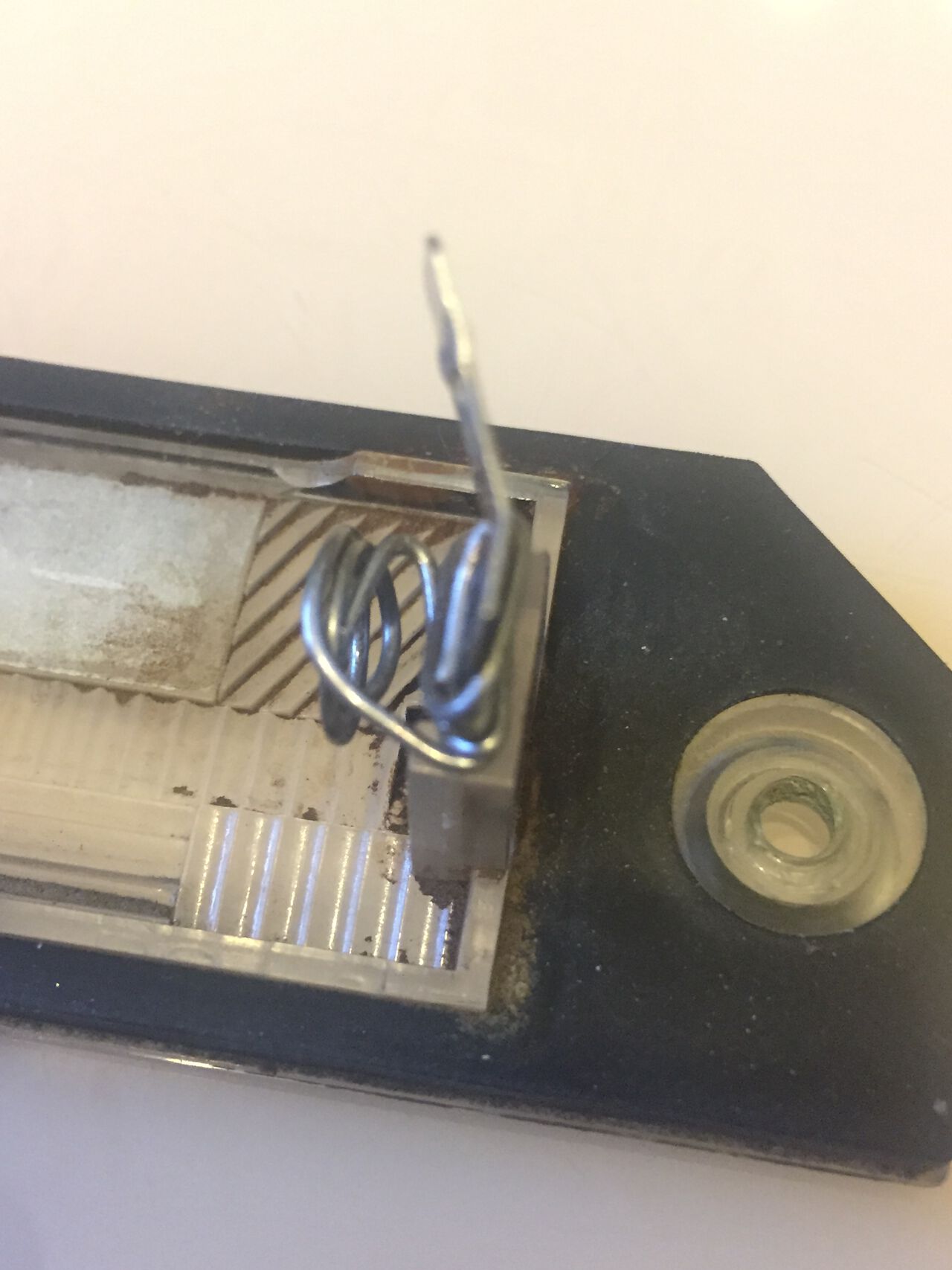

Голь на выдумки хитра (из закаленной проволки)

7 июля 2020

О том, что контакты в плафоне сгниют я знал ещё при покупке новой машины по этому предпринял все возможные меры - обильно смазал и контакты и клеммы смазкой, но это конечно не помогает от грязи в плафоне и перегорания лампочек (были, конечно и китайские светодиоды недолго).

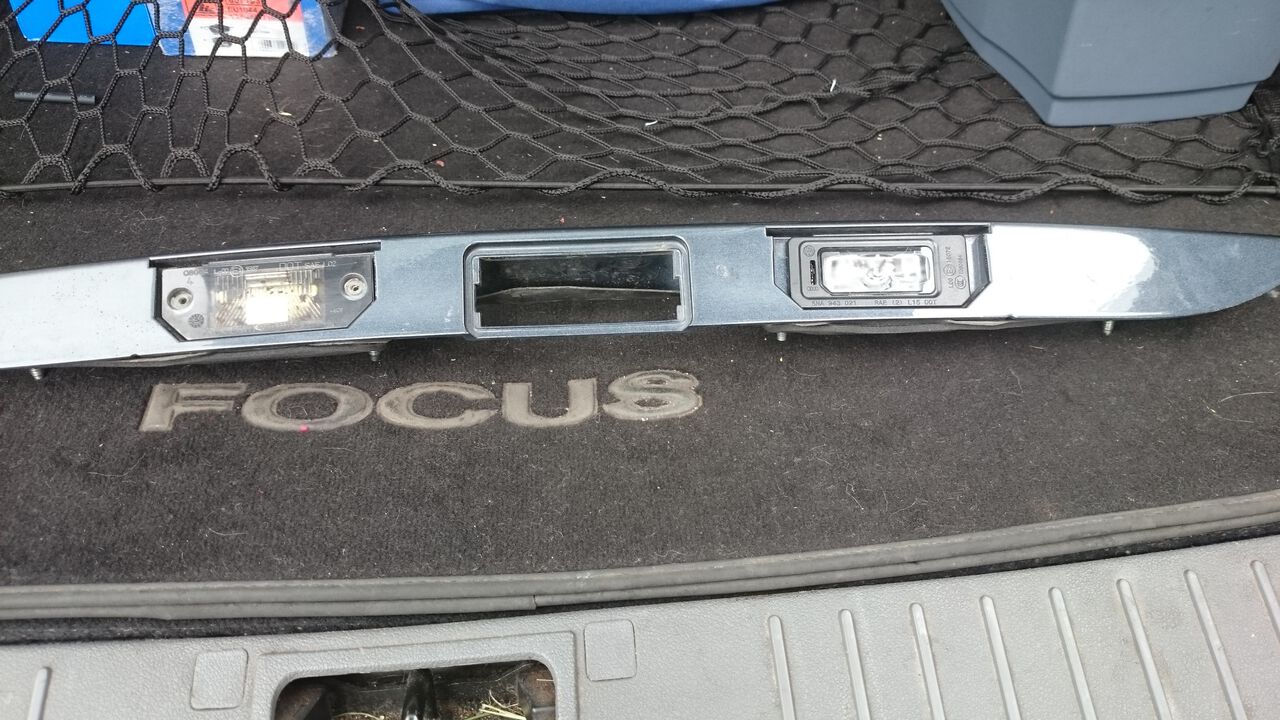

Давно хотел применить эстетичное недорогое решение и вот момент настал: оценив стоимость подходящих светодиодных ламп от Philips и печальный вид моих плафонов приобрёл светодиодные плафоны VW (они же для Audi и Sкoda)

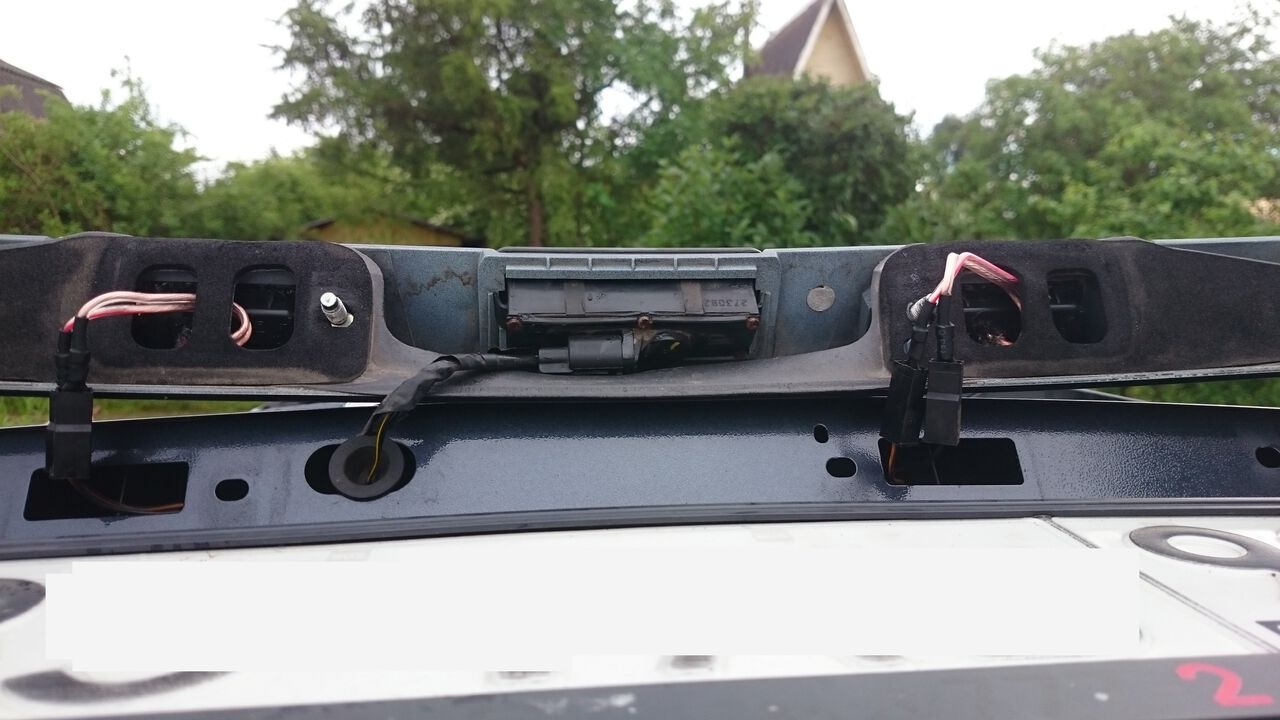

думал получится вставить как у VW подпилив накладку багажника (то что плафоны по ширине внутри немного больше штатных понятно было сразу) но взглянув на накладку с обратной стороны стало понятно, что пилить её в стороны неразумно (пару миллиметров только) боковые стенки полости под плафон по сути силовые элементы этой конструкции, по этому пришлось пилить плафоны, куплены уже ведь

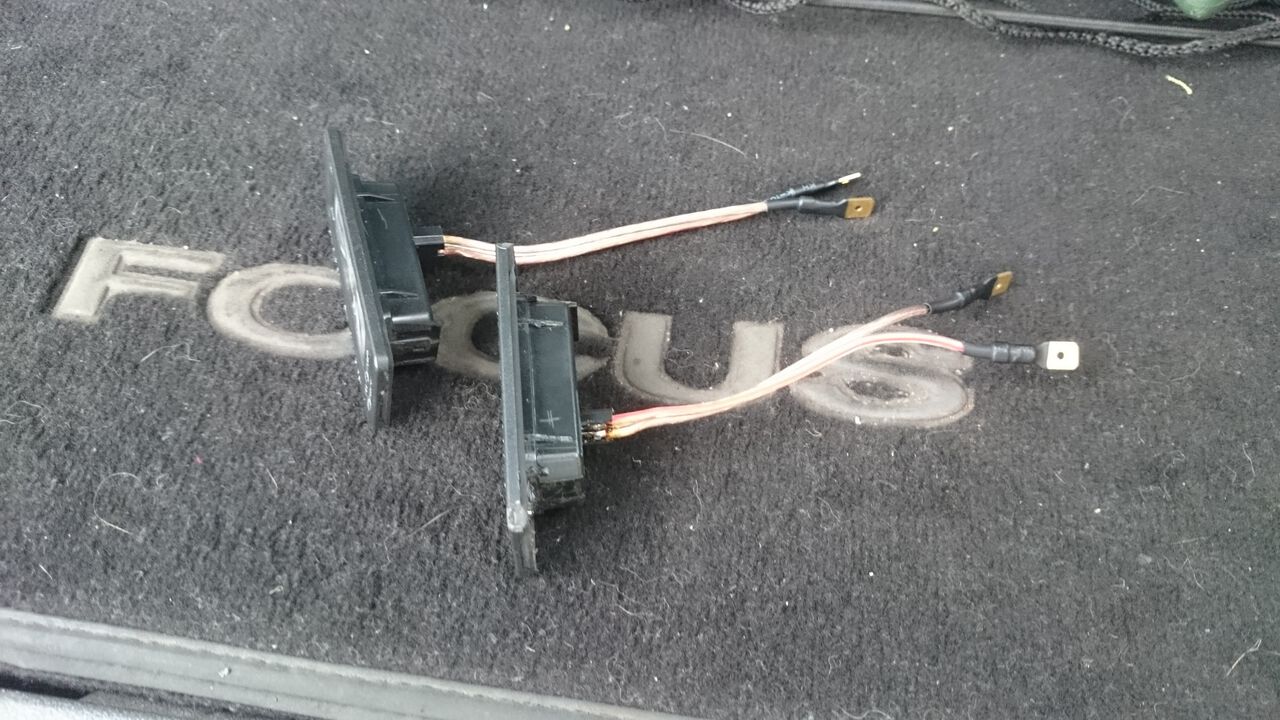

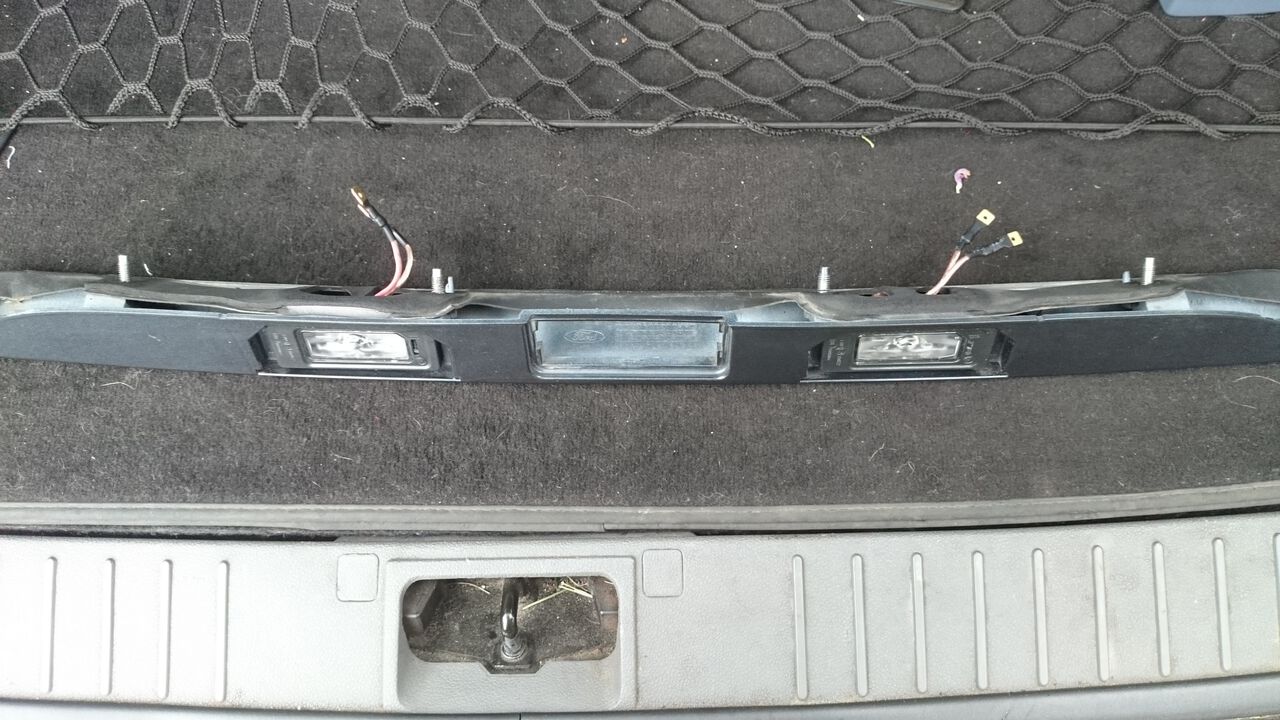

штатную проводку решил не менять для феньшуя подогнал под неё новые плафоны путём припаивания хвотов с "папами"

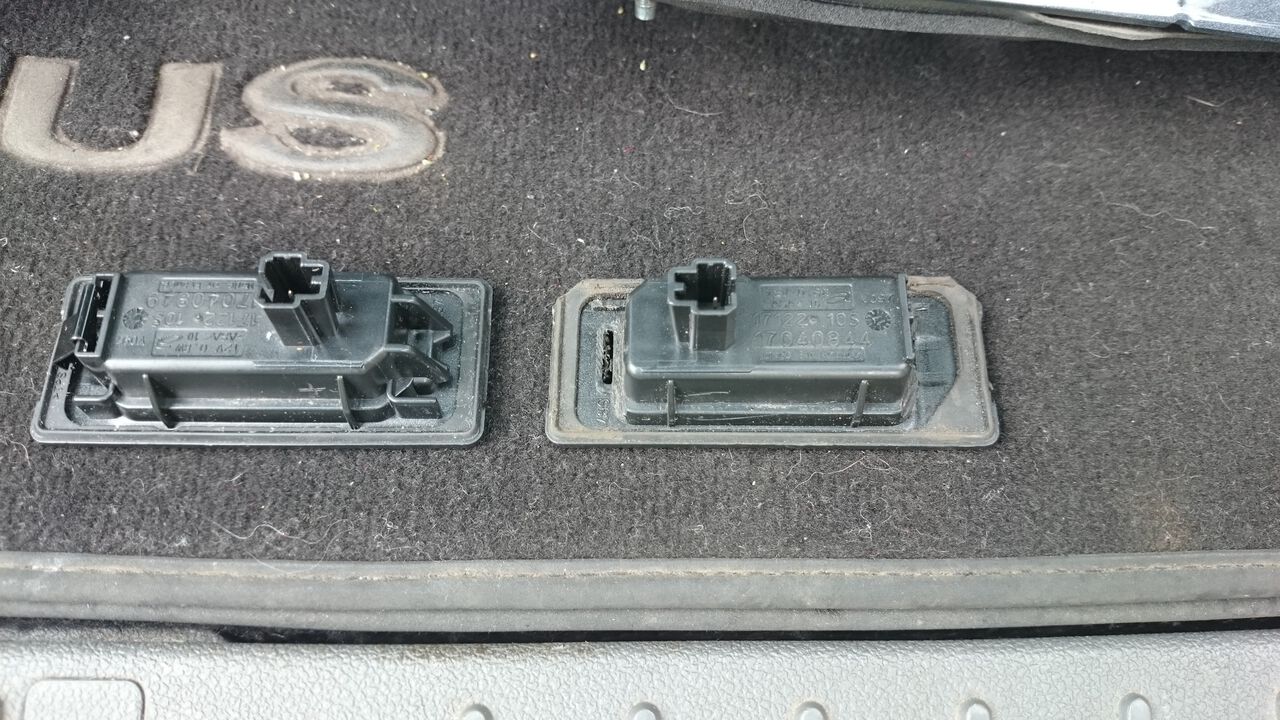

конечно плафоны можно было прикрутить как у Форд саморезами но я решил, что это не украсит новый дизайн и по скольку предполагается больше их никогда не доставать из накладки я всё приклеил на силиконовый герметик.
Подключаем, проверяем, собираем:

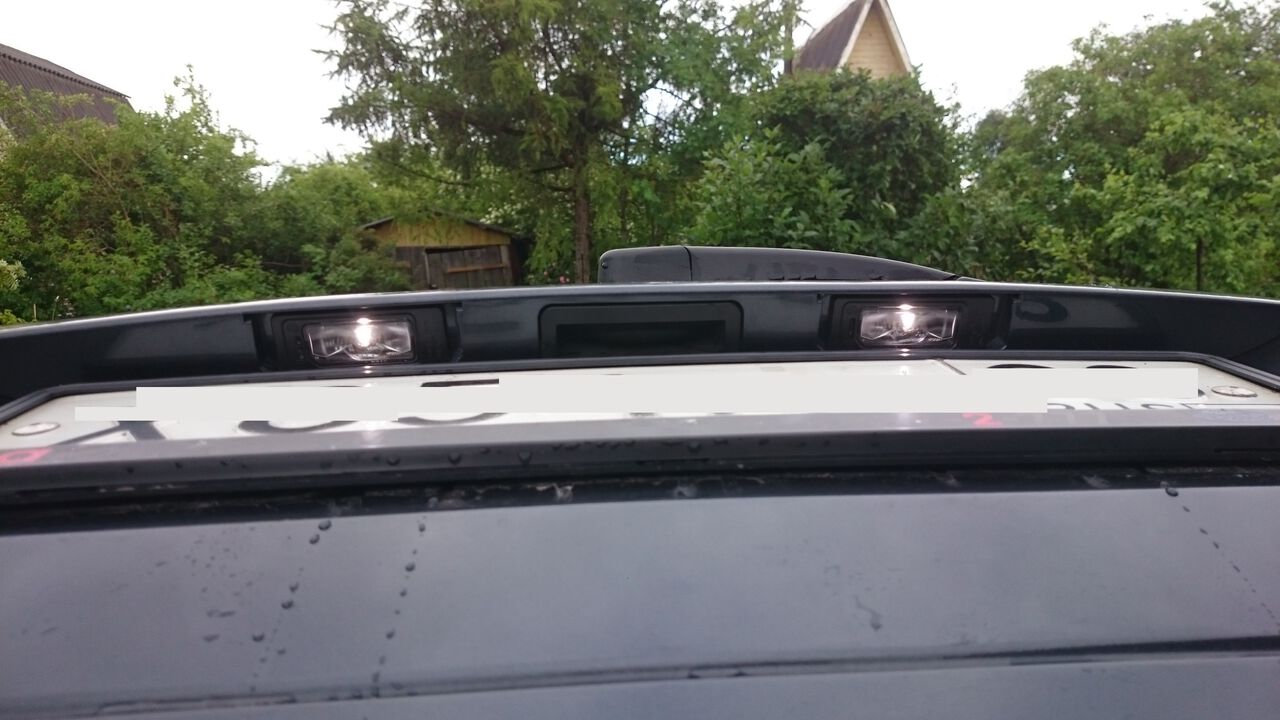

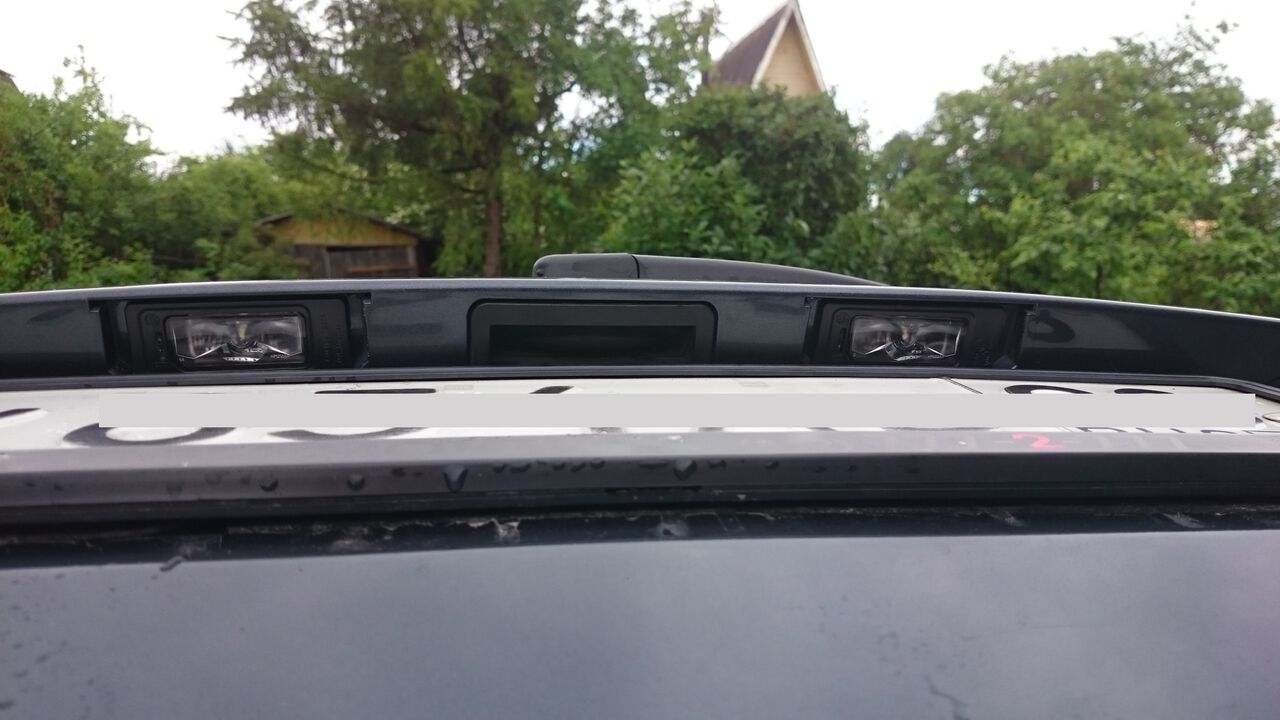

и огонь!
в ночных фотографиях смысла нет т.к. не получается передать результат - всё один в один как на Audi, VW, BMW или Mercedes - светит куда надо, нужным цветом и нужной яркости.

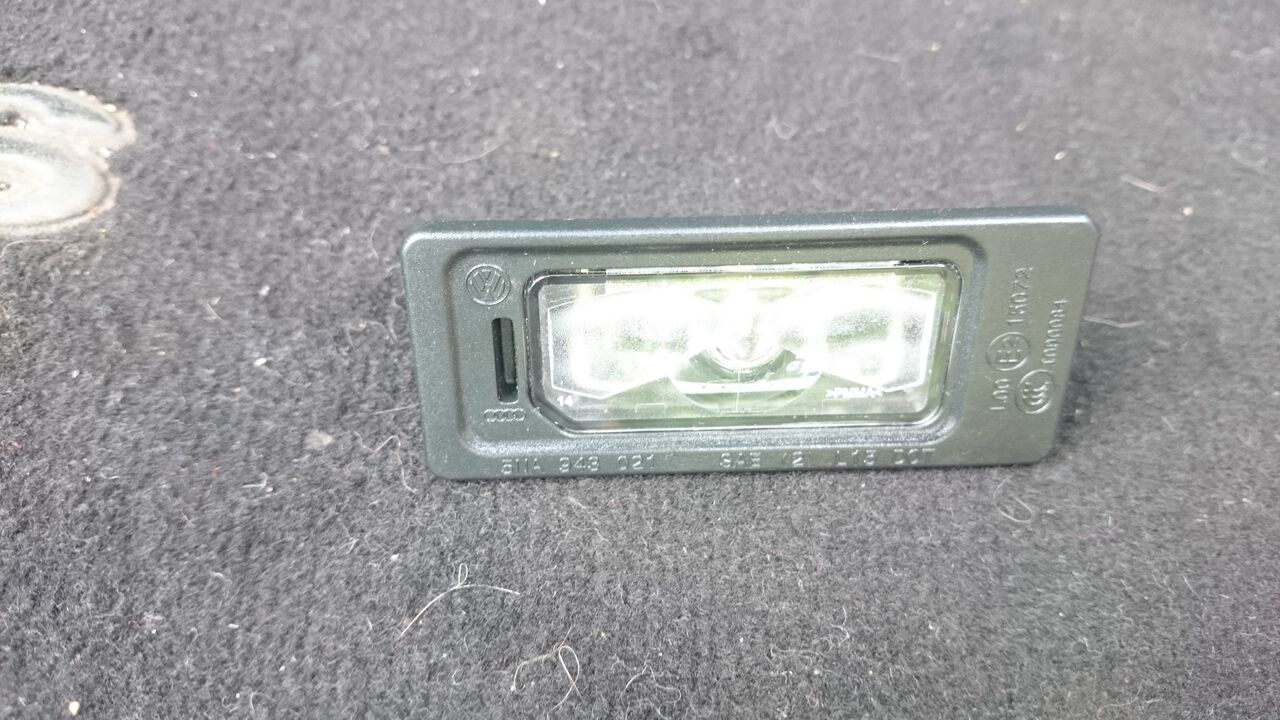

плафоны VW 5NA 943 021 на сегодняшний день 800-1000 руб за пару

8 лет

Потухла одна лампочка - ну думаю бахаю постоянно крышкой багажника - вот она и стряслась. Не тут то было ))

Полез и вот что увидел и афигел

З.Ы. Причем заметьте - правая лампоччка тоже вся внутри в ржавчине.

Делал профилактику - снимал/чистил плафоны. При установке включил габариты (чтобы проверить работоспособность) и случайно коснулся кузова контактом плафона. После чего обе лампочки погасли. Я спалил предохранитель? Какой и где найти его? Спасибо.

цитата:

Перед отпуском спрашивал как открыть такой плафон, чтобы поменять лампу. Сейчас смотрю мой вопрос удалили.

только у меня такой плафон?

emely21
А какая машина? У меня другие плафоны. Скорее всего нужно подковырнуть где-нибудь по центру, должна быть защелка. И слева отверстие есть, может там поддеть?

цитата:

На предыдущей странице мой пост с фотографией Focus хетч рестайл

emely21
нам надо в эту щелку справа просунуть отвертку узкую и давить к центру плафона и выковыривать его с этой же стороны, ну как бы так нажать и подковырнуть справа

если не получится - то можно снять обшивку двери, выкрутить накладку косу и с той стороны они вытаскивются на ура - заодно и герметиком промажешь что бы вода туда не лилась

p.s.
а вот как от туда лампочки достать я не понял, тянул и крутил из последних сил

6 июня 2011

может кому пригодится, если у вас такой плафон подсветки номера, то снимается он с помощью тонкой отвертки. Нужно ее засунуть в щель и надавить. Лампочка там не двуцокольная, а как в фаре лампа габарита. Кстати после трех лет ни намека на ржавчину, там плафон не разборный.

Вчера полез в свой фокус хетчбек, чтобы посмотреть, почему ухудшилась подсветка номерного знака. В итоге: сгнили обе лампочки, вместе с самим корпусом под лампочку, контакты изъедены коррозией. Жуть. Пришлось покупать новые.

14 июня 2011

Возрадуйтесь владельцы рестайла!

Ford 1 532 509 Прокладка ручки двери багажника 330,60р.

скажите спасибо Lossless c Драйва

сгнили потроха освещения номерного знака. фокус-седан. Правда сначала внутри плафона появилась грязь. при замене, снял пластиковую хрень, в которой находятся плафоны освещения и поставил её на место промазав силиконовым герметиком. езжу после этого уже два года, нет даже намёка на потемнение плафонв.(тьфу тьфу тьфу. )

2 авг уста 2011

Освещение ставят от восьмерки-девятки! Подходит очень даже нормально! Только ставить нужно те которые с резинками продают.
Становится прекрасно на фокусы и c=maxы. Только нужно отрезать с одного края около сантиметра.
плафончик выпирает на полсантиметра, поэтому лучше ставить парой. цена вопроса 65 р.шт.

менял,была такая тема,через 2 года сгнили,пришлось покупать новий,у официала один плафон на седан 500р,нашел дешевле за 500р купил два,вот такая вот беда походу у всех.

У меня на моем седане не сгнили, но желтая грязь настекло крепко засела и не вся вымываеттся. К тому же лампа там настолько подогревает саблю, что на ней у меня теперь вмятина, надо поставить туда диодные лампочки.

Други, была такая же проблема.. В плафонах отгнило по одному контакту. Поехал к официалам, а там 1200 за 2 плафона заломили. Решил придумать чего-нибудь сам. Старой зубной щеткой и чист.средством удалил налет со стеклышка и повозился с контактом. Вот что получилось:

11 авг уста 2011

Djon-79 у меня они сгнили за год в 08 брал авто в 09 уже надо было менять,у официала Рольф мне они обошлись 500 за шт. в Экзисте они стоят 423р за шт(вот артикул 4 502 331(седан) и 1 504 964(хэт.и унив.)и два дня ждать,экономия 150р,в принципе разницы нет.
Когда поставил светодиодные лампы Маяк(фото прилагаю)для седана,то плафоны держутся дольше,(два года полет нормальный)видимо не греются и меньше ржавеют.

у меня тоже сгнили- причем на обоих фонарях до магазина ехать было далеко и неохота, так что вырезал контакты из оцинковки- -уже год работают

Ford 1 532 509 Прокладка ручки двери багажника 330,60р.

скажите спасибо Lossless c Драйва

Два маленьких кусочка силиконового шланга выполняют две функции одновременно: держат провода в контакте с цоколями лампы и удерживают лампу между ух светильника. Дешево и практично. Теперь единственный металл здесь - это цоколи лампы, но они внутри шланга, так что ржаветь теперь нечему.

Сильно не пинать
Было не до эстетики, главное функционал

Когда на моей машине сгнили потроха плафона, я просто взял диодную ленту (3 диода ) в силиконовой оболочке, припаял проводки от ленты к контактам плафона, ленту приклеил горячим клеем к "чёрному отражателю" ,если его можно так назвать, съёмная нахлабучка на плафоне.И все места пайки капитально залил горям клеем. Получилось очень даже неплохо просто замечательно. Я доволен.
Прокладку "сабли" делал из двух стороннего скотча, дёшево и ничего сложного.

что контакты не сгнили сделал я вот это,читал что помогает

1. Снять замок-ручку
2. Купить новую прокладку(седан)
3. Почистить и обезжирить
4. Приклееть новую прокладку к ручке
5. Все это поставить не герметик(прозрачный)
Все притянулось и щель междукрышкой и ручкой исчезла,значит вода попадать туда не будет и не будет ржаветь.По времени 1-1.5часа работы

у меня хоть и диодные лампочки стоят, все равно влага попадает. решил попробывать вот таким способом устранить попадание влаги

красный - потому что другого не было
посмотрим будет ли заливать.

А у меня вместе с контактами и проводка сгнила, теперь нужно провод бросать. А случай этот не гарантийный? фактов возникновения много.
у меня фф2 рестаил 09 года

Для очистки плафонов идеально помогает бытовое средство от ржавчины (снимаешь плафон, отделяешь резиновую прокладку и опускаешь в баночку, наполненную очистителем). Я про него забыл и вспомнил через 3 дня. Никакой зубной щетки не надо - девственно чистый плафон из бурого (от ржавчины) очистителя .

Проржавевший контакт идеально вырезается (нужны мощные ножницы) из банки из-под испанских маслинов . Пружинит, проводит ток, аж анодирован - такой красивый.

Выход из строя ламп в осветительных приборах автомобиля – едва ли не самая распространенная неисправность. В этой статье мы разберемся, как самостоятельно заменить лампочки в Форд Фокус 2.

О втором поколении Фокуса

Выпуск второго поколения автомобиля Форд Фокус был начат в 2004 году и продолжался до 2011. Через четыре года после старта (в 2008 году) производитель произвел рестайлинг, который нельзя назвать глубоким: незначительно изменился лишь рельеф капота, колесных арок, бампера, зеркал, добавился спойлер и прочие мелочи.

Форд Фокус 2 до рестайлинга (2004–2007 гг.) Форд Фокус 2 после рестайлинга (2008–2011 гг.)

Коснулась доработка и фар. Они получили более агрессивную форму, но, что важно, изменилась и внутренняя конструкция фонаря. Если в Фокусе 2 до рестайлинга лампы дальнего и ближнего света располагались в одном общем люке, то после доработки каждая лампочка обзавелась собственным.

Дорестайлинговая фара Форд Фокус 2 (слева) и послерестайлинговая

Что касается формы кузова, то Форд Фокус 2 в этом плане имеет пять модификаций: трехдверный хэтчбек, пятидверный хэтчбек, кабриолет, седан и универсал.

Типы используемых лампочек

Прежде чем мы займемся заменой, разберемся, какие лампы на Форд Фокус 2 используются. Ведь прежде, чем менять, нужно купить то, что необходимо. Итак, производитель устанавливает в свои автомобили до рестайлинга и после рестайлинга следующие типы ламп.

Внешний вид лампочек, используемых в Форд Фокус 2

На фото цифрами обозначены:

1 – ближний свет. Галогенная, цоколь H7, мощность 55 Вт;
2 – дальний свет. Галогенная, цоколь H1, мощность 55 Вт;
3 – противотуманные фары. Галогенная, цоколь H11, мощность 55 Вт;
4 – подсветка номерного знака (седан), освещение салона (дорестайл). Лампа накаливания типа C5W, мощность 5 Вт;
5 – повторитель поворотов. Лампа накаливания с оранжевым баллоном типа W5W, мощность 5 Вт;
6 – подсветка номерного знака, вещевого ящика, багажника, салона, передние габаритные огни. Лампа накаливания типа W5W, мощность 5 Вт;
7 – стоп-сигнал/задние габаритные огни. Двуспиральная накаливания с красным баллоном типа P21/5W, мощность 21 и 5 Вт;
8 – указатели поворота. Накаливания с оранжевым баллоном типа PY21W, мощность 21 Вт;
9 – сигнал заднего хода. Накаливания типа PY21W, мощность 21 Вт;
10 – задний противотуманный фонарь, задние габаритные огни. Двуспиральная накаливания типа P21/5W, мощность 21 и 5 Вт.

Как заменить лампы в передних фарах

В фарах Форд Фокус 2 расположены лампы, отвечающие за дальний свет, ближний свет, габаритные огни и указатели поворота.

Как мы уже выяснили, лампы дальнего и ближнего света расположены в одном люке (дорестайлинг) либо каждая в своем. Лампочки габаритов и указателя поворотов самые маленькие, в обеих модификациях автомобилей установлены в отдельном гнезде на съемных патронах.

Сами лампы в фаре Форд Фокус 2 расположены в следующем порядке: ближе к центру авто стоит указатель поворотов, потом прибор дальнего света, следующий за ним – ближнего и у самого борта – лампочка габаритов.

Важно! В рестайлинге лампы дальнего и ближнего света поменялись местами – ближе к центру автомобиля находится прибор ближнего света, ближе к борту – дальнего.

Для того чтобы поменять любую из лампочек, необходимо демонтировать фару – отвернуть крепежный винт и отжать две защелки. Затем открыть нужный люк и заменить сгоревший осветительный прибор (дальний, ближний) или повернуть патрон против часовой стрелки и извлечь вместе с лампочкой (габариты, указатели поворотов). Осталось снять сгоревшую лампочку и заменить на исправную.

Замена лампы дальнего света Замена лампы ближнего света Замена лампы указателя поворотов Замена лампы габаритного света

Замена лампы в противотуманной фаре

Замена лампы противотуманной фары Форд Фокус 2 не составит особого труда. Для этого потребуются:

плоская отвертка;
набор ключей Torx;
чистые хлопчатобумажные перчатки;
лампа на замену с цоколем H11.

Прежде всего снимаем молдинг, оттянув его снизу и отжав отверткой защелки, расположенные по бокам и сверху.

Снятый молдинг, видны места под защелки

Теперь снимаем облицовку фары. Она крепится на таких же защелках.

Снятие облицовки противотуманной фары

Теперь мы получили доступ к противотуманной фаре. Снимаем ее, отвернув ключом Torx два винта, расположенные по бокам.

Важно! Отворачивать нужно только боковые винты. Винт, расположенный сверху и имеющий шлиц меньшего размера, является регулировочным!

Сняв фару, мы получаем доступ к колодке питания, вставленной в лампу. Сжимаем два фиксатора и снимаем колодку. Вынимаем фару, поворачиваем лампу против часовой стрелки, извлекаем из гнезда. Устанавливаем на место новую, предварительно надев перчатки, поскольку галогенную лампу голыми руками брать нельзя. Крепим фару, защелкиваем облицовку и молдинг.

Если ты взялся за галогенную лампу голыми руками, обязательно протри ее колбу салфеткой, смоченной в спирте.

Обслуживание задних фонарей

В заднем фонаре Форд Фокус 2 стоят лампы стоп-сигнала/габаритных огней (двухнитевая), указателя поворота, указателя заднего хода. Расположены они в следующей последовательности, начиная с центра автомобиля к борту:

сигнал торможения (стоп-сигнал);
задний ход;
указатель поворота;
габаритный свет/задний противотуманный свет.

Важно! В Форд Фокус 2 модификации седан производитель применил отдельные лампы P21W, отвечающие за габаритный свет и сигнал торможения.

Все лампы имеют одинаковый цоколь и снимаются аналогично – поворотом против часовой стрелки. В автомобилях с кузовом седан за задним стеклом (сверху) установлен фонарь дополнительного стоп-сигнала, в котором установлены пять миниатюрных лампочек W5W.

Как поменять лампочки подсветки номера

Начнем с модификаций, в которых для подсветки номерного знака используется лампа C5W. Имеем два фонаря, расположенных в двери багажника. Крепятся они при помощи двух саморезов каждый. Отворачиваем саморезы при помощи крестообразной отвертки. Поддеваем фонарь шлицевой отверткой, вынимаем – длины проводов питания для этого более чем достаточно.

Снятие фонаря подсветки номерного знака

Фонарь бескорпусный, сняв его, мы сразу получаем доступ к лампочке. Вынимаем сгоревшую, вставляем новую.

Снятие лампочки

Если необходимо снять весь фонарь, то отсоединяем колодки питающих проводов простым выдергиванием.

Отсоединение питающих проводов от фонаря подсветки номера Форд Фокус

После замены лампочки устанавливаем фонарь на место и фиксируем саморезами.

Снятие фонаря подсветки номерного знака

После снятия фонаря мы увидим патрон.

Снятый фонарь подсветки номерного знака

Поворачиваем его против часовой стрелки и вынимаем вместе с лампочкой.

Снятый патрон с демонтированной лампочкой

Выдергиваем сгоревший прибор и устанавливаем новый. Фиксируем патрон в фонаре, фонарь защелкиваем на место.

Меняем лампочки подсветки приборной доски

Сразу определимся – в Форд Фокус 2 на панели приборов лампочек нет. За ее подсветку и индикацию отвечают SMD светодиоды 5630. Служат они намного дольше ламп накаливания, но тоже могут выйти из строя.

Если такое все же произошло, то демонтируем панель приборов, предварительно сняв декоративный козырек.

Снятая приборная панель Форд Фокус 2

Теперь снимаем стрелки, повернув их по часовой стрелке и потянув на себя.

Снятие стрелок с приборной панели

Переворачиваем панель, отжимаем защелки и снимаем плату.

Демонтаж платы

На внутренней стороне платы находим несколько десятков светодиодов, на один из которых указывает маркер.

Светодиоды на внутренней стороне платы

Вооружаемся паяльником и меняем сгоревшие на новые или просто обращаемся к знакомому электронщику.

Освещение салона

За освещение салона в в Форд Фокус 2 отвечают 3 лампочки, размещенные в одном плафоне и включающиеся отдельными кнопками. При этом в дорестайлинге используются 2 лампы W5W и одна C5W, в рестайлинге – 3 лампы W5W.

Чтобы заменить лампочки, необходимо снять защитное стекло плафона. Аккуратно сжимаем его по бокам, и тянем на себя, пока защелки не выйдут из зацепления с фиксаторами на фонаре.

Снятие защитного стекла плафона освещения салона Лампы освещения салона

Перед нами три лампочки.

Снимаем их простым выдергиванием и меняем. Устанавливаем защитное стекло на место.

Важно! На фото показан фонарь Форд Фокус 2 дорестайлинг. В рестайлинговой модификации все делаем аналогично, только по центру тоже устанавливаем лампу W5W.

Что делать, если после замены свет все равно не горит?

Случается, что после замены лампочек фонарь или фара все равно не оживает. В чем может быть проблема? Наиболее распространенная – перегорание соответствующего предохранителя. Находим монтажный блок: он расположен в салоне под перчаточным ящиком. Поворачиваем фиксирующий винт, откидываем блок.

Если автомобиль дорестайлинговый, то монтажный блок будет выглядеть так:

Монтажный блок Форд Фокус 2 “дорестайлинг”

Назначение предохранителей, отвечающих за освещение, в нем следующее (цифры отлиты возле предохранителей на корпусе блока):

F37 (10 А) – левая фара дальний свет;
F38 (10 А) – правая фара дальний свет;
F45 (10 А) – габаритный свет (общий);
F47 (10 А) – приборная панель;
F48 (20 А) – обе фары ближний свет (общий);
F49 (15 А) – главный выключатель осветительных приборов;
F53 (7.5 А) – габаритный огонь, стоп-сигнал левого борта;
F54 (17,5А) – габаритный свет, стоп-сигнал правого борта;
F60 (15 А) – левая фара ближний свет;
F61 (15 А) – правая фара ближний свет;
F73 (7.5 А) – подсветка номерного знака;
F84 (15 А) – фонари заднего хода.

Если у нас Форд Фокус 2 “рестайлинг”, то монтажный блок будет выглядеть так:

Монтажный блок Форд Фокус 2 “рестайлинг”

Назначение предохранителей у него следующее:

F103 (10 А) – питание системы управления наружным освещением;
F104 (10 А) – освещение салона;
F110 (10 А) – переключатель внешнего освещения;
F113 (10 А) – габаритные огни (общий);
F116 (20 А) – противотуманные фары (ПТФ);
F117 (7.5А) – подсветка номерного знака;
F125 (7.5 А) – габаритные огни, стоп-сигналы правого борта;
F132 (15 А) – стоп-сигналы общий;
F139 (10 А) – правая фара дальний свет;
F140 (10 А) – левая фара дальний свет;
F142 (15 А) – правая фара ближнего света;
F143 (15 А) – левая фара ближнего света.

Еще одной распространенной причиной может быть окисление или выгорание соединительных колодок или патронов ламп. На фото ниже видно, что фонарь подсветки номерного знака вышел из строя из-за отгорания контактов патрона.

Вот мы и разобрались с заменой ламп на Форд Фокус 2 всех модификаций. Теперь ты сможешь разобраться с осветительными приборами своего автомобиля самостоятельно.

Читайте также:
