Как защитить блок предохранителей ваз 2114 от воды

Обновлено: 23.01.2025

снимаешь его, густо намазать герметиком посадочное место и прокладку тоже и сразу ставишь его на место. лишний герметик вылезший пальцем обмазываешь стык монтажного блока с кузовом.подождать пока схватится.на крышке монт.блока проверь наличие и целостность уплотнителя. и периодически проверять чистоту этого пакостного сливного отверстия

Пятилитровая даже лишку, а 4-х в самый раз, только по месту низ подогнать всякие там изгибы площадки.

чаще пробивай дренажные отверстия и ничего с ним не будет. обычно при забитых сливниках блок заливает, а так ничего с ним не будет

Привет Коль. ниразу не видел, чтоб блок заливало если нет болота вокруг него. уплотнители, вроде, нормальные стоят, вода стекает. машины проходящие у нас ТО и после 100 000 ездят не меняя блок. просто реально причина в дренажных отверстиях.

Вечер добрый! Буквально на днях менял блок на 99-ой. Разъём дворников сгнил напрочь. Кажется ещё не выкинул, могу завтра фото нарисовать.

не спорю. бывают такие люди с шаловливыми ручонками, которые залезут в блок, а крышку закрывают не правильно. тоесть со стороны вентилятора отопителя не засовывают направляющие в пазы, а кладут сверху ( возможно случайно) а с другой стороны защелкивают. вот и результат. у меня пробег 140 000 ниразу не менялся блок. 20 000 снимал, думал почищу, пропаяю если надо, а там и чистить нечего было, все итак чисто.

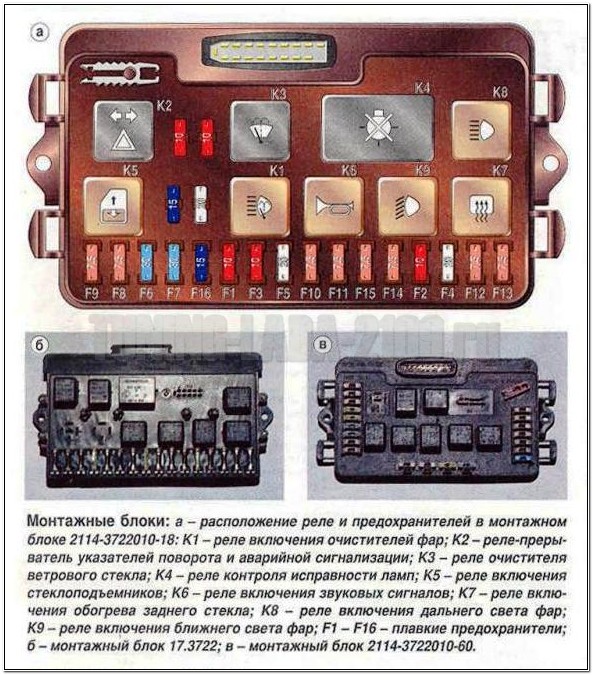

С 1998 вместо монтажного блока старого типа (рис. а) стали устанавливать блоки нового образца (рис б,в). Отличие от старого блока — иное обозначение разъемов (Х вместо Ш), другими номиналами и типом предохранителей (ножевые вместо обычных цилиндрических), отсутствует реле времени омывателя заднего стекла и реле вентилятора охлаждения двигателя (радиатора). т.к. на новых автомобилях стоит другой датчик его включения с контактами, рассчитанными на больший ток, и необходимость в реле отпала. Для отличия блока 2114-3722010-60 для семейства ВАЗ 2109 от внешне похожего блока на ВАЗ 2115 около разъема X11 есть белая метка.

1.Держать чистым сливное отверстие рядом с блоком. Оно часто забивается листьями и прочей шелухой с улицы и препятствует сливу воды из пространства рядом с монтажным блоком.

2.Посадить на герметик или иным образом уплотнить пластиковую гребенку забора воздуха. Над монтажным блоком она сплошная, но вода проникает в щель между ней и корпусом авто.

3. Посадить на герметик сам монтажный блок, затянуть крепления.

4. Покрыть печатную плату специальным лаком (УР 237). Он двухкомпонентный, сушить его надо при температуре 60 градусов. Правда, если в блоке постоянно будет вода, то и это не поможет. Поэтому основной упор — на защиту от попадания воды.

5.Вырезать по размеру кусок автомобильной камеры и накрыть им блок (пожалуй, самый известный и старинный способ).

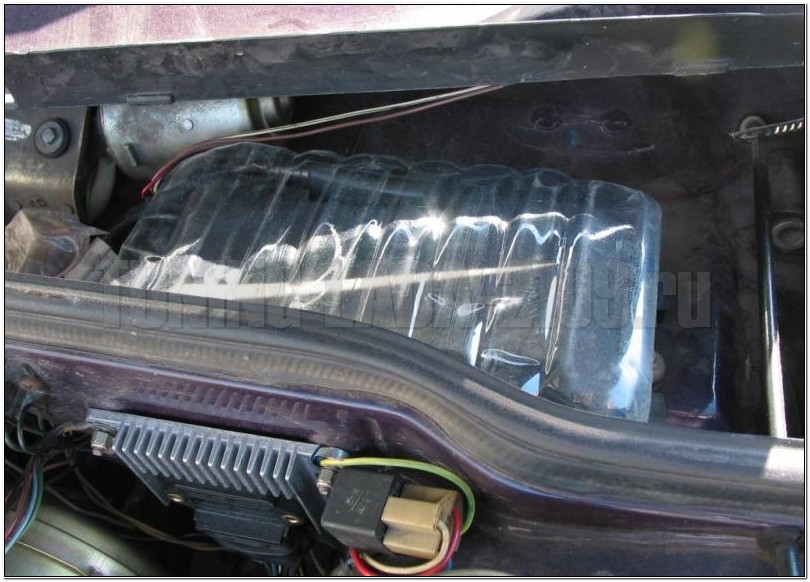

6.Разрезать вдоль 5-литровую бутылку из-под незамерзайки и половинкой накрыть монтажный блок. Так будет накрыт и разъем, который торчит вверх, и половинка банки сидит там достаточно плотно.

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Где находится?

Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

Обозначение	Функция
К1	Если авто оснащено системой промывки фар, то это резе отвечает за ее работу.
К2	За работу поворотников или аварийного сигнала .
К3	За электродвигатель системы очистки лобового стекла.
К5	Если авто оборудовано электростеклоподъемниками, то это реле обеспечивает их функциональность.
К6	Выход из строя этого компонента станет причиной неработающего клаксона.
К7	Отвечает за функционирование системы обогрева заднего стекла.
К8 и К9	Оба элемента обеспечивают работоспособность фонарей дальнего и ближнего света.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Предохранитель №	Амперы	За что отвечает:
F1	10	Задние противотуманки
F2	10	Поворотники и аварийная сигнализация
F3	7.5	Освещение салона
F4	20	Обогрев заднего стекла Плафон освещения подкапотного пространства
F5	20	Звуковой сигнал Вентилятор радиатора
F6	30	Электростеклоподъемники
F7	30	Омыватель лобового стекла Прикуриватель
F8	7.5	Правая противотуманная фара
F9	7.5	Левая противотуманная фара
F10	7.5	Габариты Подкапотная лампа Освещение номера Освещение приборов
F11	7.5	Габарит правой стороны автомобиля
F12	7.5	Правая фара ближнего света
F13	7.5	Левая фара ближнего света
F14	7.5	Правая фара дальний
F15	7.5	Левая фара дальний
F16	15	Лампы на приборной панели
F17	Резервный
F18	Резервный
F19	Резервный
F20	Резервный

Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

При эксплуатации автомобиля ВАЗ 2114 иногда вдруг обнаруживается, что одновременно перестаёт функционировать вентилятор обогрева салона, стеклоомыватели и т. д. В этом случае неисправность первым делом нужно искать не в самих вышеперечисленных устройствах, а в предохранителях ваз 2114 – вероятнее всего схема блока предохранителей не работает потому, что последние просто перегорели. Вы самостоятельно можете приобрести данные элементы и без помощи специальных инструментов установить их.

Как добраться до нужного предохранителя

Практически вся электрическая схема ВАЗ 2114 защищена плавкими элементами ножевого типа. Самые мощные потребители вроде фар, электробензонасоса и т. п. монтируются уже через реле. Большую часть плавких предохранителей можно найти в т.н. блоке предохранителей ваз 2114. Правда, данная схема имеет исключения:

Рядом с аккумулятором в моторном отсеке расположено реле противотуманок;
Предохранители плавкие системы впрыска смонтированы под щитком панели приборов.

Специальных инструментов для демонтажа предохранителей ВАЗ 2114 не требуется. Поэтому первым делом загляните в блок предохранителей ВАЗ 2114, который находится под капотом машины напротив водителя рядом с левой стойкой. Для того чтобы открыть блок предохранителей, защищённый пластиковой крышкой, нужно лёгким движением отодвинуть на себя пару защёлок крышки, приподнять и снять её. После этого сразу можно будет увидеть модули, отвечающие за электробезопасность различных систем автомобиля.

Назначение каждого из предохранителей на автомобиле

Если вы перевернёте снятую крышку, то на её внутренней стороне будет видна схема расположения реле и плавких предохранителей в монтажном блоке (блоке предохранителей). На ней все эти элементы пронумерованы и имеют обозначения от F1 до F20. Естественно, каждый отвечает за работоспособность различных потребителей в электросети автомобиля:

Схема предохранителей ваз 2114 содержит и резервные предохранители на 7.5, 10, 20, а также 30 А, расположенные в нижней части блока предохранителей ВАЗ 2114. Вытащив предположительно перегоревший, следует осмотреть его визуально. Если видно, что целостность нити нарушена, то можно однозначно утверждать, что причина неработоспособности оборудования ТС кроется именно в неисправности предохранителей. Заменить неработоспособный можно резервным той же мощности согласно данным, которые представляет вам схема на обратной стороне пластмассовой крышки монтажного блока.

Как правильно заменить перегоревший элемент

3. Посадить на герметик сам монтажный блок, затянуть крепления.
