Как установить пульт магнитолы в руль ваз своими руками
Почти все модели ВАЗ 2110 используют руль от Калины, потому показываю, как модернизировать руль и установить пульт в центральную часть руля своими руками.
В отличии от руля Авто ваз 2110 руль Калины имеет десятки места, куда можете поставить кнопки пульта.

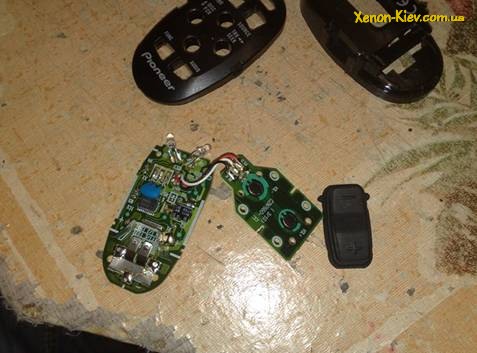

Разбираем пульт ДУ.

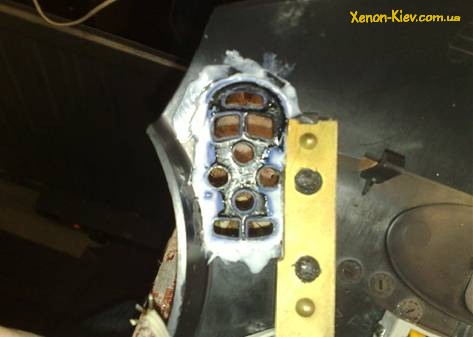

Дальше вырезаем в накладке руля отверстия для клавиш пульта. Зделать это можете канцелярским ножиком, или просверлить отверстия дрелью и доработать надфилем.
Если имеются джойстик, то ровненький круг можете вырезать циркулем с лицевой стороны (если с внутренней стороны края будут не ровные)
Вставляем резиновые клавиши пульта в руль.
Сейчас при нажатии на клавиши пульта будет срабатывать сигнал (в верхних точках срабатывать не должен), потому сигнал в той части руля, где установлены клавиши надо выключить.
Для этого вынимается верхняя часть клавиши, снизу 4 защелки и на места контактов сигнала, со стороны пульта, приклеивается изолента. Сейчас сигнал в данной части руля срабатывает не будет.

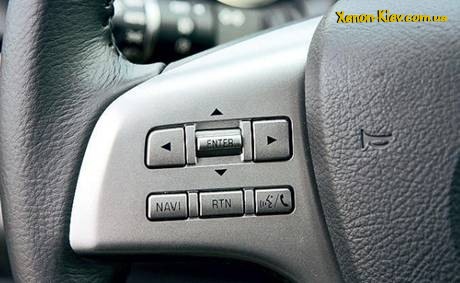

Если будете располагать клавиши управления магнитолой, как можете поближе к ободу руля, то придется убрать верхние пружины.

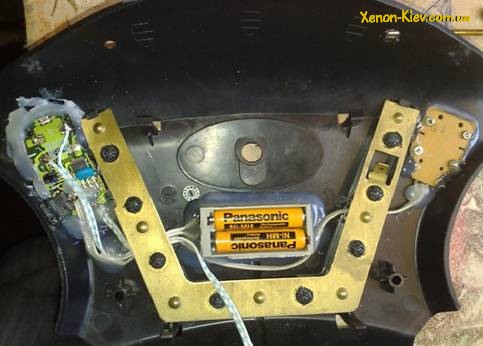

Присоединяем и фиксируем изнутри руля нашу конструкцию
Надо учесть, что батарейки моментально садятся при минусовой температуре, потому ее лучше вывести в удобное для смены место.

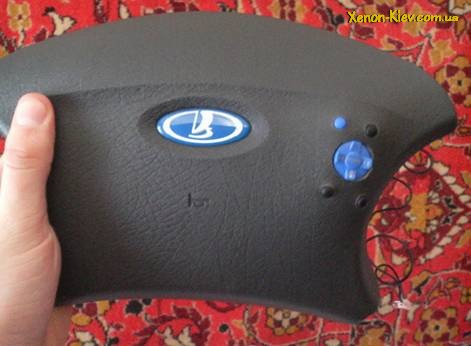

Вот вам наглядный пример руля с пультом управления магнитолой, как одно целое.
Почти все модели ВАЗ 2110 используют руль от Калины, потому показываю, как модернизировать руль и установить пульт в центральную часть руля своими руками.
В отличии от руля Авто ваз 2110 руль Калины имеет десятки места, куда можете поставить кнопки пульта.
Разбираем пульт ДУ.

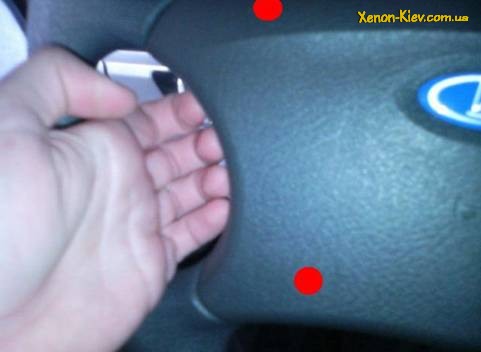

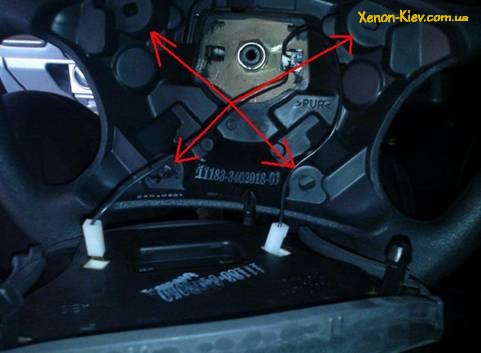

Снимаем основную часть руля Калина. Она держится на четырех пистонах. Хорошо дергаем центральную накладку руля на себя.
Дальше вырезаем в накладке руля отверстия для клавиш пульта. Зделать это можете канцелярским ножиком, или просверлить отверстия дрелью и доработать надфилем.
Если имеются джойстик, то ровненький круг можете вырезать циркулем с лицевой стороны (если с внутренней стороны края будут не ровные)
Вставляем резиновые клавиши пульта в руль.
Сейчас при нажатии на клавиши пульта будет срабатывать сигнал (в верхних точках срабатывать не должен), потому сигнал в той части руля, где установлены клавиши надо выключить.
Для этого вынимается верхняя часть клавиши, снизу 4 защелки и на места контактов сигнала, со стороны пульта, приклеивается изолента. Сейчас сигнал в данной части руля срабатывает не будет.
Если будете располагать клавиши управления магнитолой, как можете поближе к ободу руля, то придется убрать верхние пружины.
Присоединяем и фиксируем изнутри руля нашу конструкцию
Надо учесть, что батарейки моментально садятся при минусовой температуре, потому ее лучше вывести в удобное для смены место.
Вот вам наглядный пример руля с пультом управления магнитолой, как одно целое.
Музыка в автомобиле – это прекрасное дополнение к комфорту и хорошему настроению во время езды. Большое разнообразие магнитол на автомобильном рынке, штатной установки и нештатных, позволяет потребителю выбрать технику по индивидуальному вкусу и для определенной фирмы и марки машины.
Схема
Кнопочное автоуправление аудиосистемой
Во время управления автомобилем не всегда удобно пользоваться кнопочной магнитолой для поиска определенной аудиозаписи, радиоволны и для регулировки громкости. Безопаснее использовать штатные кнопки управления магнитолой на руле. Такую функцию устанавливают в автомобильных салонах как дополнительную или в составе премиум-комплекта для нового транспорта. Штатные устройства автомобиля среднего класса (например, Шевроле Лачетти) имеют небольшие возможности.
Иногда автовладельцы предпочитают заменить штатную аудиосистему на новую многофункциональную. Тогда сигнал от кнопок на руле не поступает в установленную магнитолу, и водителю приходится обращаться в установочный центр.
Для создания взаимосвязи между автоуправлением и аудиотехникой используется контроллер рулевого управления, который изменяет сигнал от кнопки на руле в сигнал для прочтения магнитолой. Для его подключения в машине имеется вся необходимая проводка. Адаптеры рулевого управления подходят практически под все магнитолы, у которых есть инфракрасный порт и/или выход mini-jack.
Модули для мультируля:
- Резистивные. В памяти модуля фиксируются показатели замеренного сопротивления, вследствие чего возникает контроль кнопок рулевого управления над магнитолой.
- Поддерживающие CAN-шины. Данный адаптер видоизменяет только цифровые сигналы именно в те, которые принимает установленная нештатная аудиосистема.
Самостоятельное подключение мультируля
Услуга подключения управления магнитолой на руле в автоцентрах требует определенных денежных затрат и привлечения опытных специалистов со знаниями в области автоэлектрики.
Но подключить пульт и кнопки на руле возможно самостоятельно своими руками. Так как подключить управление на руле к магнитоле?
Рассмотрим алгоритм переустановки управления магнитолой на руле при покупке новой магнитолы на примере автомобиля Шевроле Лачетти. Работа займет 1-1,5 часа со всеми действиями.
Инструкция переустановки штатного пульта
- Снимается пульт управления магнитолой на руль путем снятия болтов.
- Вынимается из него разъем.
- Разбирается пульт путем откручивания трех винтов.
- На плате пульта с помощью паяльника впаиваются резисторы определенных номиналов.
- В крышке пульта подрезаются ребра, и собираем его обратно.
- Один провод от mini-jack впаивается в центральный вход, второй – в боковой. Провода изолируются изолентой.
- В автомобиле разъем от магнитолы подрезается, зачищается, присоединяется к mini-jack на клеммы и изолируется также.
- Mini-jack подключается к магнитоле через разъем в задней стенке корпуса техники.
- Разъем вставляется в пульт, который после ставится обратно путем прикручивания двумя болтами.
- Включаем магнитолы и проверяем результаты, работает ли управление магнитолой на руле.
Инструкция установки пульта на руле с совместимой автомагнитолой
- Снимается бардачок.
- Отсоединяются тросики печки.
- Снимается борода на панели.
- Вынимается магнитола, от которой отходят три провода – черный, коричнево-желтый и коричнево-оранжевый.
- В разъеме от магнитолы в левом углу (желто-зеленая фишка) расположены два провода от пульта управления на руле.
- Соединяются два провода от пульта и черный и коричнево-желтый провода от магнитолы.
- Магнитола, борода и бардачок ставятся на место.
Инструкция установки и подключения управления с руля Шевроле
- Приобретается пульт управления с креплением, контактная группа руля с возможностью подключения самого пульта.
- Снимается руль:
- С правой стороны руля вынимается заглушка отверстия винтов, предназначенных для крепления модуля подушки безопасности;
- Винты для фиксации блока откручиваются;
- От блока отсоединяется и снимается разъем;
- Откручиваются два винта, фиксирующих модуль подушки безопасности;
- Модуль убирается;
- Открывается держатель колодки;
- Отсоединяется разъем и снимается модуль подушки безопасности;
- Отсоединяется разъем от звукового сигнала;
- Ключом ослабляется гайка рулевого колеса, затем полностью откручивается;
- Снимается руль.
- Устанавливается или заменяется группа руля.
- Снимается подушка безопасности.
- В расширенной группе руля установлены три провода – на сигнал и два для пульта управления магнитолой.
- Подключаются провода от группы руля с проводами от магнитолы (их также три).
- Ставится на место пульт, подушка безопасности и рулевое колесо.
- Установка и программирование адаптера управления автомагнитолой на руле:
- Снимается центральная панель (борода);
- Вынимается магнитола;
- Черный провод от фишки рулевого управления желто-зеленого цвета соединяется с черным проводом адаптера;
- Синий провод желто-зеленой фишки с зеленым проводом от модуля управления (не с синим);
- Красный провод адаптера соединяется с красным проводом питания от магнитолы;
- Для подключения к аудиосистеме используется mini-jack или инфракрасный порт;
- Адаптер закрепляется хомутами под магнитолой;
- Проверяется работоспособность кнопок на руле.
- Устанавливается магнитола, собирается панель.
- Проверка программирования и подключения.
Следуя всем пунктам алгоритма, каждый автолюбитель своими руками сможет установить пульт управления на руле, переустановить его в связи с покупкой совместимой аудиосистемы, а также установить и подключить управление магнитолы на руле. Тем самым водитель сэкономит денежные средства и немного времени.
Пульт управления аудиосистемой на руле – комфорт и уверенность автовладельца при высокой скорости езды, во время разговора по телефону, при плохих видимых погодных условиях. Это нужное, а иногда и незаменимое дополнение к функционалу автомобиля.
Ну а как на счет пульта к JVC ?
С магнитолами управляемыми резистивными пультами проблем то нет, тут и дураку понятно.
А что делать несчастным владельцам JVC ? Где сигнал цифровой? Покупать спец переходник в виде маленькой коробочки с пучком проводков за 5000-12000 тыс руб ?
Штатная автомагнитола или мультимедийная система авто – это оборудование для воспроизведения звуковой и видеоинформации (в зависимости от класса аппаратуры), которая устанавливается на автозаводе в момент комплектации машины оборудованием и автопринадлежностями.
Как подключить к рулю?
Головное аудиоустройство легкового автомобиля
Устройства такого назначения имеют четыре варианта управления.
- Управление с дистанционного пульта (ДУ).
- Кнопочное управление. Кнопки находятся в нижней части лицевой панели магнитолы.
- Сенсорное управление функциями и опциями в одно касание к символам на жидкокристаллическом экране в том случае, если таковой имеется.
- Кнопочное управление с рулевой колонки или непосредственно руля автомашины.
Именно четвертый вариант мы подробно рассмотрим в нашей статье.
В качестве примеров будут использованы автомобили Ниссан X-trail, BMW E46 и нештатная магнитола Pioneer.
Магнитола с подключением кнопок на руле
Почти все современные проигрыватели могут управляться кнопками с колеса рулевого управления. Но наибольшей популярностью у автолюбителей пользуются аппараты от фирм Пионер и Сони. Данный вид управления устройством может осуществляться двумя способами (мы не берем в расчет пульт ДУ, крепящийся на руле в специальном зажиме):
- Через кнопки, уже имеющиеся на рулевом колесе (мультируль).
- Отдельно приобретаемым и встраиваемым блоком кнопок для осуществления дистанционного управления нештатной магнитолой Пионер.
Второй вариант подключения управления магнитолы на руле значительно труднее, так как для его осуществления понадобится не только установка и адаптация самого альтернативного головного устройства, но и почти полная разборка рулевой колонки автомобиля.
Многие модели легковых автомашин уже имеют в своей штатной комплектации так называемый мультируль. Но и в этом случае работа по подключению проигрывателя к управляющим кнопкам не будет легкой. Хотя производители обещают, что на все действия по установке уйдет не более получаса, в реальности этот процесс занимает несколько часов. Все зависит от уровня знаний и навыков установщика. Поэтому мы рекомендуем при их отсутствии обратиться к профессиональным мастерам из специализированного центра по установке и ремонту автоакустики. В противном случае, при неправильном подключении вы рискуете не только потерей магнитолы Пионер, но и нарушением системы управления и другого оборудования.
Подключение магнитолы Pioneer к рулю автомобиля Ниссан X-trail через штатные кнопки
Что понадобится для того, чтобы осуществить подключение кнопок на руле к нештатной магнитоле?
- Сам мультируль. На Ниссан X-trail он присутствует в штатном порядке;
- Автомобильный проигрыватель Пионер;
- Адаптер ISO, переходник, как правило, продается в комплекте с магнитолой;
- Второй адаптер ISO. Приобретается отдельно;
- Адаптивное переходное устройство для подключения антенны. Также покупается в магазине;
- Адаптер для кнопок на рулевом колесе для совмещения с нештатной магнитолой.
После внимательного изучения всей имеющейся информации о подключении кнопок на руле к магнитоле Pioneer, схем распиновки и т.д. приступаем к установке проигрывателя через подключение положенных по инструкции iso переходников, включая антенну и ее адаптер. Проверяем работу магнитолы обычным способом управления. И только затем приступаем к ее адаптации с кнопками руля.
Вот здесь и подстерегает неприятный сюрприз. Цветовая схема распиновки полностью не подходит для данного автомобиля, хотя и прописана в инструкции.
Последующая далее информация основана на отзывах и советах автовладельцев, уже столкнувшихся с такой проблемой при подключении головного устройства Пионер на X-trail. Но мы не можем гарантировать ее стопроцентную достоверность!
Схема контактных проводов по цветам и функциям от владельцев Ниссан X-trail
- Провода синего и фиолетового цвета отвечают за регулировку увеличения уровня громкости и переключение музыкальных треков или же радиостанций.
- Оранжевый и зеленый провод — переключение станций и треков. Уменьшение громкости.
- Серый и черный — масса.
- Провод красного цвета — напряжение.
Добившись работы всех кнопок на колесе управления, переходим к синхронизации рулевых кнопок с нештатным устройством через специально купленный для этого адаптер.
В этом случае все операции выполняются по прилагаемой производителем инструкции, которая полностью соответствует действительности.
После окончания работ проводится полная проверка всех функций управления магнитолой с руля.
Подключение магнитолы Pioneer к рулю автомобиля BMW E46 через штатные кнопки
При изменении марки автомобиля процесс установки и адаптации головного устройства с рулевым управлением аналогичен тому, что мы привели для Ниссан и аппарата Пионер. Если у вас еще не пропало желание самостоятельно провести все эти операции, то вы можете их произвести, взяв в качестве руководства данную статью. Какой-либо внятной информации от производителей мы так и не нашли, кроме уверений в ее несложности.
Описывать установку блока кнопок на рулевое колесо с последующим подключением к проигрывателю мы также не будем. Потому как, это тема для отдельной статьи.
И наш вам совет, если вы поставили себе целью управлять магнитолой, не убирая рук с руля, не имея кнопок на рулевом колесе (то есть с их предустановкой), то приобретите уже готовый мультируль с кнопками управления. Это сбережет вам средства и нервные клетки. Хоть, конечно, и не в таком объеме, как обращение в специализированный центр автозвука.
У меня Supra 3163 ,приобрел кнопки на руль через блютузкнопок, не знаю куда подключить два белых провода kei1иkei2 с блока к магнитоле.
набор букв и картинок, автор, к чему эта картинка с ардуино?
Как подключить Мультируль фокус 3 к китайской 2дин магнитоле на фокус 2 дорестайл.
Кнопки на руль
Что такое адаптер кнопок руля, и для чего он нужен
Соответственно, адаптер кнопок руля управления магнитолой – это гаджет, согласующий штатные кнопки управления аудиомагнитолой на руле и нештатный автомобильный проигрыватель.
То есть, если авто имеет рулевой пульт управления, то в адаптации с родной магнитолой (установленной при сборке автомобиля) он не нуждается. Но при замене ГУ взаимосвязь между рулем и магнитофоном теряется. И для приведения ее в норму требуется установка адаптера.
По своим типам адаптер кнопок руля для управления нештатной магнитолой разделяется на:
- адаптивное устройство, предназначенное для определенной марки автомашины и звуковоспроизводящего оборудования;
- универсальный адаптер для всех видов легковых автомобилей и магнитол.
Кнопки управления магнитолой на руле Киа Спортейдж
В том случае, если Киа Спортейдж не имеет функции управления автомагнитолой с колеса рулевого управления, и вместо кнопок стоят пластиковые заглушки, то заменить их на действующие не составит особого труда. Но только в том случае, когда вы имеете достаточный опыт и знания для того, чтобы решиться на разборку рулевой колонки и замену с последующим подключением заводской магнитолы на нештатный аппарат.
Для этого вам понадобятся инструменты (перечислим их чуть позже) и стандартный (штатный) блок кнопок для руля KIA Sportage, с помощью которого и будет осуществляться управление автомагнитолой. По своему усмотрению можно воспользоваться либо универсальным адаптером для кнопок и проигрывателя, либо купить устройство именно для вашей мультимедийной системы и авто Киа Спортейдж.
Инструменты для установки кнопок управления автомагнитолой на руль
Подготавливаем необходимые для работы инструменты:
- Гаечные ключи 12, 22 и 23 номера;
- Набор шестигранников;
- Вороток для головок;
- Отвертки с разными по конфигурации и размеру окончаниями;
- Нож;
- Тонкая металлическая (пластиковая) пластина.
Установка кнопочного блока управления нештатным ГУ на руль своими руками
Еще раз предупреждаем автовладельцев Киа (других марок авто). В случае неуверенности в своих силах лучше обратитесь за помощью в специализированный центр автозвука. Итак, установка кнопок управления магнитолой на руле производится в следующем порядке:
- Обесточиваем энергосистему автомобиля, отсоединив минусовую клемму на АКБ;
- Вставляем ключ в замок зажигания и оставляем его там;
- Приводим руль в вертикальное положение;
- Вывинчиваем шурупы из двух отверстий на задней части рулевого колеса;
- Перемещаем его (руль) в горизонтальное положение;
- Аккуратно извлекаем подушку безопасности;
- Отсоединяем находящийся сзади подушки шлейф, тем самым исключая ее возможное срабатывание;
- Отсоединяем питание звукового сигнала;
- Отвинчиваем гайку крепления рулевого колеса;
- Снимаем руль, вытягивая его на себя;
- Вывинчиваем доступные саморезы и снимаем декоративные накладки;
- Извлекаем заглушки кнопок;
- Замена подрулевого кольца производится при необходимости;
- Размещаем новый шлейф на рулевом колесе, согласно прилагаемой инструкции;
- Вставляем блок кнопок в предназначенное для них гнездо;
- Подсоединяем проводку;
- Выполняем предварительную сборку рулевого колеса в обратной последовательности;
- Производим подключение головного устройства через адаптер к блоку кнопочного управления на рулевом колесе, согласно распиновки для данного устройства;
- Подключаем аккумуляторную батарею;
- Проводим проверку взаимодействия кнопок с автопроигрывателем;
- При нормальном выполнении ГУ всех команд, поступающих с рулевого колеса авто, опять отключаем АКБ и завершаем окончательный монтаж колеса и рулевой колонки.
Теперь вы можете управлять автомагнитолой, не отвлекая своего внимания на переключение кнопок, расположенных на передней панели устройства.
Подключение блока рулевого управления нештатной магнитолой Киа Sportage
Подключение кнопок управления магнитолой на руле производится через разъем, идущий от кнопок автопроигрывателю. Так как мы меняли (устанавливали) и блок кнопочного управления, и саму аудиомагнитолу, то их проводка находится на данный момент в свободном доступе. Казалось бы, соединение всего четырех проводов, согласно инструкции, не должно составить большого труда. Но как раз здесь и возникают определенные трудности.
Заявленная производителем схема распиновки контактов, даже для обозначенного как специализированный под определенный прибор адаптера, не всегда совпадает с ним на самом деле. Судя по отзывам автовладельцев, производивших такие подключения, можно сказать, что крайне редко происходит такое совпадение. Но не стоит излишне нервничать. Данная проблема не настолько серьезна, и решается хорошо знакомым всем методом тыка. То есть, манипулируя всего 4 проводами, вы легко найдете необходимую вам комбинацию взаимодействия кнопок, расположенных на рулевом колесе и новой мультимедийной системой вашего автомобиля.
Настройка адаптера
Запоминание нового подключения управления автомагнитолой производится через меню ГУ. Задавая опцию на мониторе проигрывателя, дублируйте ее нажатием кнопки на руле. В случае необходимости можно перепрошить автомагнитолу, согласно инструкции.
