Система охлаждения двигателя УМПО-331: 1 - радиатор отопителя; 2 - пробка расширительного бачка, 3 - отметка минимального уровня охлаждающей жидкости, 4 - расширительный бачок; 5 - пароотводящая трубка: 6 - радиатор системы охлаждения; 7 - электровентилятор; 8 - датчик включения электровентилятора: 9 - термостат; 10 - насос охлаждающей жидкости; 11 - двигатель; 12 - датчик указателя температуры охлаждающей жидкости; 13 - пробка слива охлаждающей жидкости из блока цилиндров двигателя; 14 - впускная труба; 15 - кран отопителя.
Система охлаждения двигателя ВАЗ-2106: 1 - радиатор отопителя; 2 - пробка расширительного бачка; 3 - отметка минимального уровня охлаждающей жидкости; 4 - расширительный бачок; 5 - пароотводящая трубка; 6 - радиатор системы охлаждения; 7 - электровентилятор; 8 - датчик включения электровентилятора; 9 - двигатель; 10 - отводящий патрубок системы охлаждения (в головке блока цилиндров); 11 - впускная труба; 12 - насос охлаждающей жидкости: 13 - термостат; 14- пробка слива охлаждающей жидкости из блока цилиндров двигателя; 15 - датчик температуры охлаждающей жидкости, 16 - кран отопителя.
Термостат: а - перепускной клапан открыт, основной - закрыт (жидкость циркулирует по малому кругу); б - перепускной клапан закрыт, основной - открыт (жидкость циркулирует по большому кругу); 1 - входной патрубок (от двигателя); 2 - перепускной клапан; 3 - пружина перепускного клапана; 4 - стакан; 5 - резиновая вставка; 6 - выходной патрубок; 7 - пружина основного клапана; 8 - седло основного клапана; 9 - основной клапан; 10 - держатель; 11 - регулировочная гайка; 12 - поршень; 13 - входной патрубок (от радиатора); 14 - термочувствительный наполнитель; 15 - обойма; Д - вход жидкости от двигателя; Р - вход жидкости от радиатора; Н - выход жидкости к насосу охлаждающей жидкости.
Описание конструкции
Системы охлаждения автомобиля е двигателями УМПО-331 и ВАЗ-2106 похожи по устройству и принципу работы, хотя основные узлы и детали (за исключением электровентилятора, датчика его включения и расширительною бачка) — оригинальные и не взаимозаменяемые.
Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Циркуляция обеспечивается насосом охлаждающей жидкости, установленным в приливе блока цилиндров (двигатель УМПО-331) или в корпусе, прикрепленном к блоку цилиндров болтами (двигатель ВАЗ-2106). Насосы обоих двигателей — лопастные, центробежного типа, приводятся клиновым ремнем от шкива коленчатого вала. При износе подшипников вала или течи охлаждающей жидкости насос рекомендуется заменить.
Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе, за счет чего повышается температура кипения жидкости и уменьшаются ее паровые потери. Впускной клапан открывается при понижении давления в системе относительно атмосферного на остывающем диигагеле. Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать количество жидкости в системе охлаждения (ее уровень на холодном двигателе должен быть не ниже отметки MIN на стенке расширительного бачка).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Термостат с твердым термочувствительным элементом управляет перераспределением потоков жидкости в системе охлаждения. На двигателе УМПО-331 термостат ТС 103 установлен с левой стороны. На двигателе ВАЗ-2106 термостат ТС 102 расположен с правой стороны.
Принцип работы обоих термостатов одинаков (внешне термостаты различаются расположением патрубков). На холодном двигателе основной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу. При температуре 80±3°С (для термостата ТС 103) или 82±3°С (для термостата ТС102) основной клапан начинает открываться, перепуская часть жидкости через радиатор. При температуре 87±3 °С (для термостата ТС 103) или 90±3 °С (для термостата ТС 102) основной клапан термостата полностью открывается, а байпасный закрывается, и через радиатор начинает циркулировать уже вся жидкость. Ход основного клапана у обоих термостатов должен составлять не менее 6 мм.
Радиатор состоит из двух вертикальных пластмассовых бачков и двух горизонтальных рядов алюминиевых трубок с напрессованными на них охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечками. Трубки соединены с бачками через резиновую прокладку. Жидкость поступает в радиатор через верхний патрубок, а отводится через нижний. Оба патрубка расположены на радиаторе автомобиля с двигателем УМПО-331 в левом бачке, а на радиаторе автомобиля с двигателем ВАЗ-2106 - в правом бачке. В верхней части левых бачков обоих радиаторов расположен тонкий патрубок пароотводной трубки, соединяющей радиатор с расширительным бачком. Для слива охлаждающей жидкости в радиаторе автомобиля с двигателем УМПО-331 предусмотрено отверстие с пробкой в нижней части правого бачка. Из радиатора автомобиля с двигателем ВАЗ-2106 жидкость сливают, отсоединяя шланг от металлического штуцера, ввернутого в резьбовое отверстие в нижней части левого бачка.
Датчик включения электровентилятора системы охлаждения типа 661.3710 на автомобиле с двигателем УМПО-331 расположен в правом бачке радиатора, а на автомобиле с двигателем ВАЗ-2106 - в левом. Датчик включает электровентилятор через реле, установленное на левом брызговике. Контакты датчика замыкаются при температуре 92±3 °С, а размыкаются при температуре 87±3 °С. Электродвигатель вентилятора с крыльчаткой установлен на металлическом направляющем кожухе, прикрепленном к бачкам радиатора.
Лопасти электровентилятора вращаются с большой скоростью и могут нанести травму, если работать под капотом без должной осторожности.
Датчик, предназначенный для контроля температуры охлаждающей жидкости и связанный с указателем температуры в комбинации приборов, на двигателе УМПО-331 установлен в отводящем патрубке юловки блока цилиндров. На двигателе ВАЗ-2106 датчик установлен в головке олока цилиндров двигателя вблизи свечи четвертого цилиндра.
Замена охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106 Иж Ода
Работу выполняем на холодном двигателе.
Снимаем брызговик двигателя (см. "Снятие брызговика двигателя" ).
Отворачиваем пробку расширительного бачка.
Пассатижами ослабляем хомут крепления шланга, соединяющего расширительный бачок и штуцер в нижней части левого бачка радиатора.
Подставив подходящую емкость.
. снимаем шланг со штуцера и сливаем жидкость.
Накидным ключом "на 13" отворачиваем пробку отверстия для слива жидкости из рубашки охлаждения двигателя, расположенного в левой части блока цилиндров.
. и сливаем охлаждающую жидкость.
По окончании слива жидкости закрепляем шланг на штуцере радиатора, заворачиваем пробку сливного отверстия в блоке цилиндров двигателя и заливаем жидкость через расширительный бачок. Пускаем двигатель и при падении уровня жидкости в расширительном бачке доливаем ее. После остановки и остывания двигателя проверяем уровень жидкости в бачке и при необходимости доливаем ее.
Видео про "Замена охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106" для Иж Ода
замена термостата иж 2126 Правильная Замена Тосола (антифриза) без воздушных пробок НИВА ВАЗ. Покупка тосола для замены Как не завоздушить систему охлаждения при заполнении тосолом.Замена охлаждающей жидкости на автомобиле с двигателем УМПО-331 Иж Ода
Работу выполняем на холодном двигателе.
Снимаем брызговик двигателя (см. "Снятие брызговика двигателя" ).

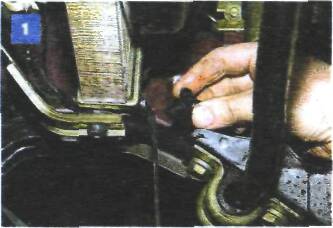

Отворачиваем пробку расширительного бачка. Подставив подходящую емкость.
. отворачиваем пробку сливного отверстия, расположенного в нижней части правого бачка радиатора, и сливаем жидкость.
Соединение уплотнено резиновым кольцом - не потеряйте его.
Головкой "на 14" отворачиваем пробку отверстия для слива жидкости из рубашки охлаждения двигателя, расположенного в блоке цилиндров рядом с распределителем зажигания.
Сливаем охлаждающую жидкость.
По окончании слива жидкости заворачиваем пробки и запиваем жидкость через расширительный бачок. Пускаем двигатель и при падении уровня жидкости в расширительном бачке доливаем ее. После остановки и остывания двигателя проверяем уровень жидкости в бачке и при необходимости доливаем ее.
Видео про "Замена охлаждающей жидкости на автомобиле с двигателем УМПО-331" для Иж Ода
замена термостата иж 2126 Правильная Замена Тосола (антифриза) без воздушных пробок НИВА ВАЗ. Покупка тосола для замены Как не завоздушить систему охлаждения при заполнении тосолом.
Система охлаждения двигателя УМПО-331: 1 - радиатор отопителя; 2 - пробка расширительного бачка, 3 - отметка минимального уровня охлаждающей жидкости, 4 - расширительный бачок; 5 - пароотводящая трубка: 6 - радиатор системы охлаждения; 7 - электровентилятор; 8 - датчик включения электровентилятора: 9 - термостат; 10 - насос охлаждающей жидкости; 11 - двигатель; 12 - датчик указателя температуры охлаждающей жидкости; 13 - пробка слива охлаждающей жидкости из блока цилиндров двигателя; 14 - впускная труба; 15 - кран отопителя.
Система охлаждения двигателя ВАЗ-2106: 1 - радиатор отопителя; 2 - пробка расширительного бачка; 3 - отметка минимального уровня охлаждающей жидкости; 4 - расширительный бачок; 5 - пароотводящая трубка; 6 - радиатор системы охлаждения; 7 - электровентилятор; 8 - датчик включения электровентилятора; 9 - двигатель; 10 - отводящий патрубок системы охлаждения (в головке блока цилиндров); 11 - впускная труба; 12 - насос охлаждающей жидкости: 13 - термостат; 14- пробка слива охлаждающей жидкости из блока цилиндров двигателя; 15 - датчик температуры охлаждающей жидкости, 16 - кран отопителя.
Термостат: а - перепускной клапан открыт, основной - закрыт (жидкость циркулирует по малому кругу); б - перепускной клапан закрыт, основной - открыт (жидкость циркулирует по большому кругу); 1 - входной патрубок (от двигателя); 2 - перепускной клапан; 3 - пружина перепускного клапана; 4 - стакан; 5 - резиновая вставка; 6 - выходной патрубок; 7 - пружина основного клапана; 8 - седло основного клапана; 9 - основной клапан; 10 - держатель; 11 - регулировочная гайка; 12 - поршень; 13 - входной патрубок (от радиатора); 14 - термочувствительный наполнитель; 15 - обойма; Д - вход жидкости от двигателя; Р - вход жидкости от радиатора; Н - выход жидкости к насосу охлаждающей жидкости.
Описание конструкции
Системы охлаждения автомобиля е двигателями УМПО-331 и ВАЗ-2106 похожи по устройству и принципу работы, хотя основные узлы и детали (за исключением электровентилятора, датчика его включения и расширительною бачка) - оригинальные и не взаимозаменяемые.
Система охлаждения - жидкостная, закрытого типа, с принудительной циркуляцией. Циркуляция обеспечивается насосом охлаждающей жидкости, установленным в приливе блока цилиндров (двигатель УМПО-331) или в корпусе, прикрепленном к блоку цилиндров болтами (двигатель ВАЗ-2106). Насосы обоих двигателей - лопастные, центробежного типа, приводятся клиновым ремнем от шкива коленчатого вала. При износе подшипников вала или течи охлаждающей жидкости насос рекомендуется заменить.
Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе, за счет чего повышается температура кипения жидкости и уменьшаются ее паровые потери. Впускной клапан открывается при понижении давления в системе относительно атмосферного на остывающем диигагеле. Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать количество жидкости в системе охлаждения (ее уровень на холодном двигателе должен быть не ниже отметки MIN на стенке расширительного бачка).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Термостат с твердым термочувствительным элементом управляет перераспределением потоков жидкости в системе охлаждения. На двигателе УМПО-331 термостат ТС 103 установлен с левой стороны. На двигателе ВАЗ-2106 термостат ТС 102 расположен с правой стороны.
Принцип работы обоих термостатов одинаков (внешне термостаты различаются расположением патрубков). На холодном двигателе основной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу. При температуре 80±3°С (для термостата ТС 103) или 82±3°С (для термостата ТС102) основной клапан начинает открываться, перепуская часть жидкости через радиатор. При температуре 87±3 °С (для термостата ТС 103) или 90±3 °С (для термостата ТС 102) основной клапан термостата полностью открывается, а байпасный закрывается, и через радиатор начинает циркулировать уже вся жидкость. Ход основного клапана у обоих термостатов должен составлять не менее 6 мм.
Радиатор состоит из двух вертикальных пластмассовых бачков и двух горизонтальных рядов алюминиевых трубок с напрессованными на них охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечками. Трубки соединены с бачками через резиновую прокладку. Жидкость поступает в радиатор через верхний патрубок, а отводится через нижний. Оба патрубка расположены на радиаторе автомобиля с двигателем УМПО-331 в левом бачке, а на радиаторе автомобиля с двигателем ВАЗ-2106 - в правом бачке. В верхней части левых бачков обоих радиаторов расположен тонкий патрубок пароотводной трубки, соединяющей радиатор с расширительным бачком. Для слива охлаждающей жидкости в радиаторе автомобиля с двигателем УМПО-331 предусмотрено отверстие с пробкой в нижней части правого бачка. Из радиатора автомобиля с двигателем ВАЗ-2106 жидкость сливают, отсоединяя шланг от металлического штуцера, ввернутого в резьбовое отверстие в нижней части левого бачка.
Датчик включения электровентилятора системы охлаждения типа 661.3710 на автомобиле с двигателем УМПО-331 расположен в правом бачке радиатора, а на автомобиле с двигателем ВАЗ-2106 - в левом. Датчик включает электровентилятор через реле, установленное на левом брызговике. Контакты датчика замыкаются при температуре 92±3 °С, а размыкаются при температуре 87±3 °С. Электродвигатель вентилятора с крыльчаткой установлен на металлическом направляющем кожухе, прикрепленном к бачкам радиатора.
Лопасти электровентилятора вращаются с большой скоростью и могут нанести травму, если работать под капотом без должной осторожности.
Датчик, предназначенный для контроля температуры охлаждающей жидкости и связанный с указателем температуры в комбинации приборов, на двигателе УМПО-331 установлен в отводящем патрубке юловки блока цилиндров. На двигателе ВАЗ-2106 датчик установлен в головке олока цилиндров двигателя вблизи свечи четвертого цилиндра.
Система отопления описана в главе "Система вентиляции и отопления" .
