Как разобрать гбц ваз 2107

Обновлено: 08.01.2025

Данная линейка автомобилей оснащалась инжекторным двигателем с индексом “2104”, воплощенный в блоке цилиндров ВАЗ 2103. Диаметр цилиндра 76 мм, рабочий объем 1.5, мощность 68 л.с., соответствует стандарту Евро 2. Снятие ГБЦ на ВАЗ 2107 1.5 л инжектор имеет свои нюансы по сравнению с тем авто, на котором стоит обычный карбюраторный мотор.

Причиной для снятия ГБЦ может послужить множество факторов, таких как:

• замена сальников клапанов
• замена поршневых колец
• прогар клапана
• прогар прокладки в цилиндр
• прогар прокладки между цилиндрами
• пробой прокладки наружу
• пробой прокладки между контуром смазки и контуром охлаждения

Необходимый инструмент:

• емкость для слива тосола
• рожковые ключи 10,13,17х2 шт
• отвертки + и —
• торцевые головки 10,13
• торцевая головка типа torx E16

В данном фотоотчете изложено подробное описание по снятию ГБЦ ВАЗ 2107i.

Снимаем аккумуляторную батарею. Отключаем минусовую клемму-1, плюсовую клемму-2 и откручиваем крепление аккумулятора-3.

Снимаем гофру подачи воздуха вместе с патрубком картерных газов. Откручиваем и отводим в сторону трос педали акселератора.

Для облегчения сборки помечаем, корректором, последовательность подключения высоковольтных проводов (ВВ).

Отключаем ВВ от свечей зажигания. также отключаем датчик температуры.

Отсоединяем шланги: вакуумного усилителя-1, абсорбера-2, картерных газов-3.

Сливаем тосол с радиатора.

Также сливаем с блока, выкручивая пробку ключом на 13.

Отключаем топливные магистрали-1. Для этого понадобятся два ключа на 17. Откручиваем и отводим в сторону топливный фильтр-2.

Подбираем заглушки к топливопроводам, дабы не попал мусор в форсунки.

Отсоединяем три патрубка охлаждающей жидкости.

Также нужно отсоединить один патрубок печки.

Тут же отключаем фишку топливных форсунок.

Отсоединяем три фишки в районе дроссельной заслонки.

Откручиваем “коварную” клемму массы.

Отводим в сторону бачок омывателя.

Откручиваем 4 болта крепления штанов и два болта поддержки коллектора.

Следующим этапом снимаем тепловой экран стартера, он крепится в трех местах, две гайки под ключ на 13 и один болтик, снизу, на 10.

Снизу автомобиля, в районе КПП, откручиваем поддержку приемной трубы.

Должно выглядеть так.

Откручиваем 8 гаек крепления клапанной крышки, и снимаем ее.

Совмещаем метки грм. Метка звезды распредвала должна совпасть с отливкой на постели распредвала.

Метка коленвала. Сверление на шкиву должно совпасть с отливкой на передней крышке.

Для удобства проставляем метки корректором.

Разгибаем стопорную шайбу, и срываем болт звезды распредвала.

Откручиваем натяжитель цепи ГРМ. Две гайки М6 под ключ на 10.

Снимаем звезду распредвала и откручиваем 9 гаек крепления постели распредвала.

Снимаем рокера с пружинками их крепления.

Откручиваем 11 болтов крепления и снимаем ГБЦ. Внимание болты крепления ГБЦ 2-11 могут быть как под головку Е16 так и под обычную торцевую на 12.

Выявить проблему удалось после разовой длительной поездки на расстояние более 600 км. Но в чем же причина неисправности? Сначала появилась версия, что всему виной может быть некорректная работа недавно установленной крышки радиатора (Gates RC130). Было предположение что в системе создается избыточное давление.

Стало абсолютно ясно, что замены прокладки ГБЦ не избежать. К слову сказать последний раз менял прокладку ГБЦ 6 лет назад (по причине её пробития и попадания О.Ж. в масло).

Снял головку блоков и решил проверить герметичность прилегания клапанов.

Тест показал, что клапана не пропускают керосин и по этому решил не заниматься их рассухариванием и дальнейшей притиркой.

Но почему же просочился антифриз? Этот вопрос мне не давал покоя. Вариант перегрева ГБЦ (или двигателя) отмел с ходу, поскольку не припоминаю такого случая. Больше склонялся к версии непротянутой ГБЦ. Шесть лет назад я менял прокладку ГБЦ зимой при низких температурах и не смотря на использование динаметрического ключа при проведении этих работ, производил затяжку за один подход, без последующего протягивания (спустя 1000 км. пробега).

Как бы там не было я проверил привалочную плоскость ГБЦ спец. линейкой. (фото не мое, но делал промер точно таким же инструментом, правда без использования щупа)

В результате была обнаружена небольшая неровность. Чтобы устранить этот дефект, пришлось слегка шлифануть привалочную поверхность. Дальше настала очередь клапанной крышки. Вид она имела непрезентабельный и давно нуждалась в перекрасе, что и было сделано.

Дальше дошло дело до мотора. Еще в августе заметил подтекающий коренной сальник коленвала. Рано или поздно его все равно пришлось бы менять. Недолго думая решил снять мотор и заменить этот сальник в нормальных условиях, а не из ямы. Приступил к демонтажу навесного оборудования. Снял стартер и обратил внимание на начавшуюся коррозию металлических элементов корпуса.

Далее открутил верхние и нижние болты крепления КПП к блоку двигателя, а так же рабочий цилиндр сцепления и подушки двигателя.

С заменой сальника проблем не возникло. Пока чистил и отмывал блок цилиндров, обратил внимание на уставшее лкп поддона (картера). И я подумал: когда еще предоставится возможность привести поддон картера в порядок? После чего поддон был снят, зачищен до металла, отгрунтован и окрашен.

Далее установил двигатель в моторный отсек и приступил к обратной сборке.

Перед установкой ГБЦ нужно особо тщательно продуть (промыть) посадочные места крепежных болтов ГБЦ, поскольку любая грязь или неудаленная жидкость может повлиять на качество затяжки ГБЦ и её последующее прилегание.

Прокладку ГБЦ ничем дополнительно не смазывал, ибо считаю это ненужным и даже вредным.

Родные болты крепления ГБЦ решил поменять, поскольку со временем резьба может растягиваться, что не позволяет качественно притянуть ГБЦ.

На замену взял болты старого образца с шайбами, поскольку болты нового образца иногда подкидывают сюрпризы при их отворачивании (известны случаи когда шляпки болтов просто ломались).

Так же считаю, что отсутствие шайб в болтах нового образца не позволяет избежать ненужного сопротивления металла (очевидно алюминия) из которого изготовлена ГБЦ, что так же влияет на момент и качество затяжки. Дальше протянул болты крепления ГБЦ по общепринятой схеме в три подхода с обязательными перерывами.

Установил трамблер по 4-му цилиндру и выставил зажигание.

Мотор собран. Дальше запуск, но что- то опять пошло не по плану. Мотор завелся не как обычно и с неприятным грохотом от цепи. По каким- то причинам новый автонатяжитель (Пилот) от Русмаш не сработал! Не долго думая вернул назад старый проверенный временем заводской натяжитель. Но запуск и работа двигателя все равно казалась не идеальной. Опять снял клапанную крышку и проверил все метки, все вроде бы выставлено правильно, а толку никакого. И тут меня осенило, при обратной сборке двигателя я не стал вновь регулировать клапана, наивно предполагая что настройки зазоров вряд- ли изменились (ведь я же не трогал клапана), но в реальности оказалось не все так просто. В общем вооружился нелюбимым мной щупом на 0,15 (который я столько раз критиковал за неточность получаемого результата) и принялся проверять и выставлять зазоры в клапанах. По завершении вновь выставил зажигание, но уже при помощи стробоскопа и о чудо! Двигатель завелся и заработал как положено! Короче вот такая замена прокладки ГБЦ получилась.Чуть позже я осознал что был в шаге от того, чтобы подкинуть новые кольца и вкладыши. Остановило только визуально оцененное как нормальное состояние ЦПГ и неодобрение (или скрытое недовольство) происходящего хозяином гаража и дома в котором я сейчас гощу.

Комментарии: Избранное: 0

Шаг 1

Конструкции головок блока цилиндров карбюраторного и инжекторного двигателей практически одинаковы, как и способы их ремонта. Работа показана на примере карбюраторного двигателя.

Шаг 2

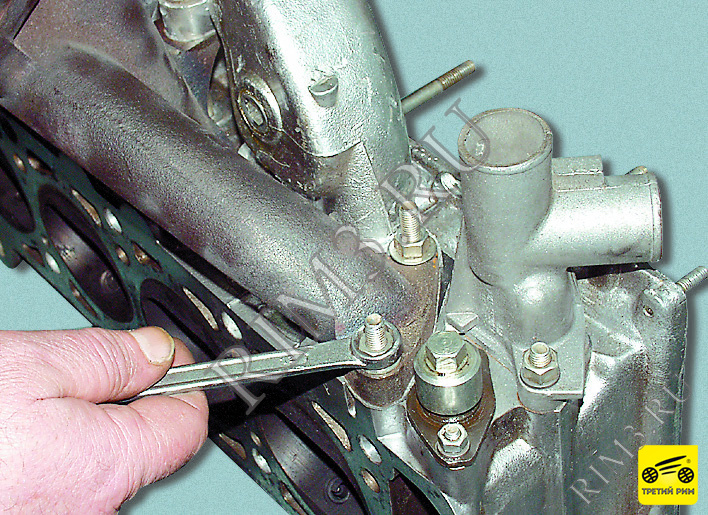

Плоские шайбы, установленные под гайками, одновременно крепящими впускную трубу и выпускной коллектор, выполнены большего диаметра, чем остальные. При обратной сборке устанавливайте эти шайбы на прежние места.

Шаг 3

Шаг 4

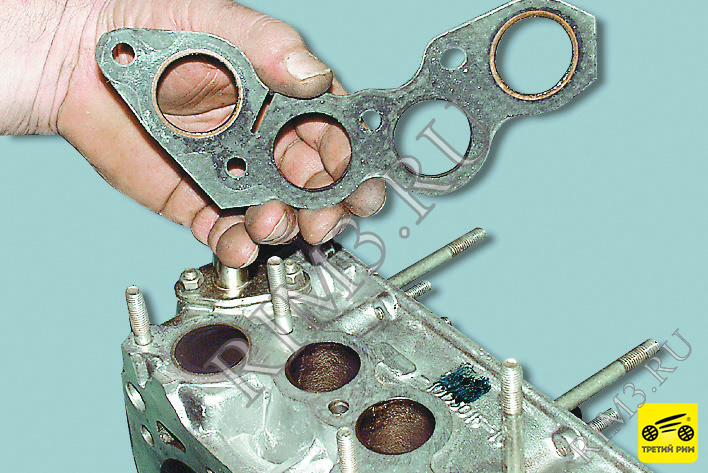

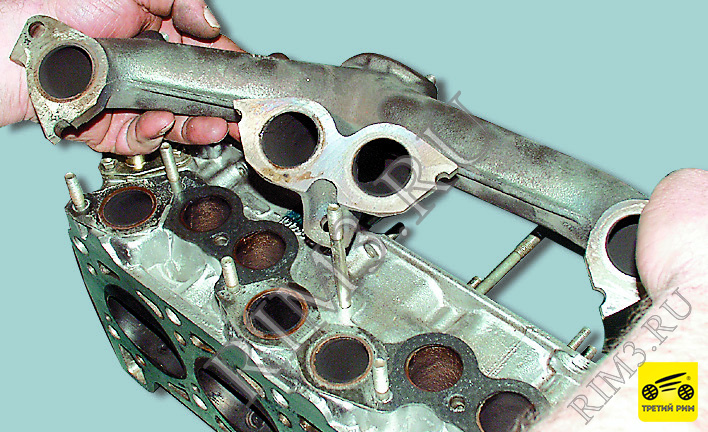

Шаг 5

Шаг 6

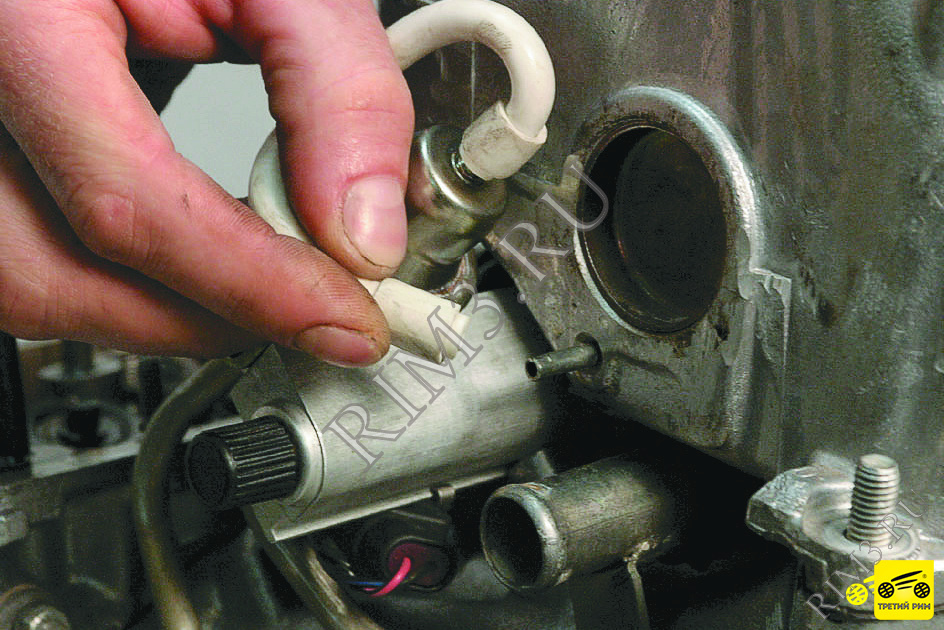

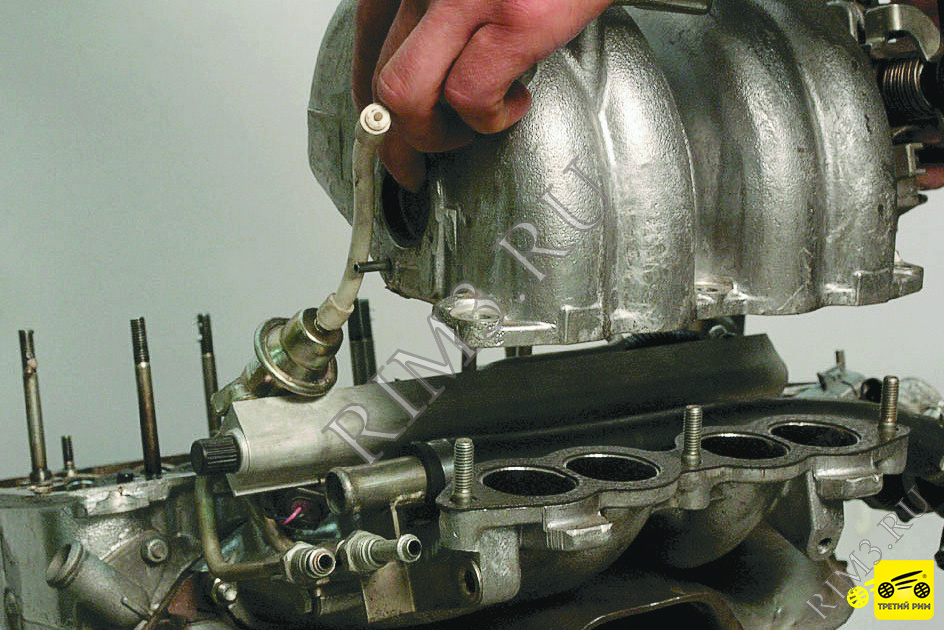

На инжекторном двигателе отсоедините от патрубка на ресивере шланг регулятора давления топлива, отверните гайки крепления ресивера к впускной трубе.

Шаг 7

Шаг 8

6. Отверните две гайки крепления выпускного патрубка рубашки охлаждения, снимите шайбы. Поддев отверткой прилив на фланце, отделите патрубок от головки блока и снимите его.

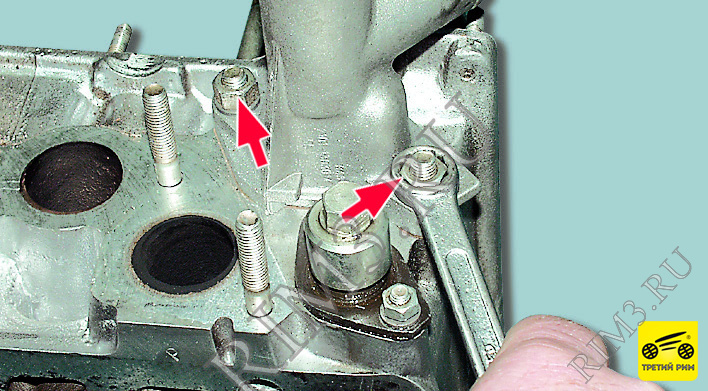

Шаг 9

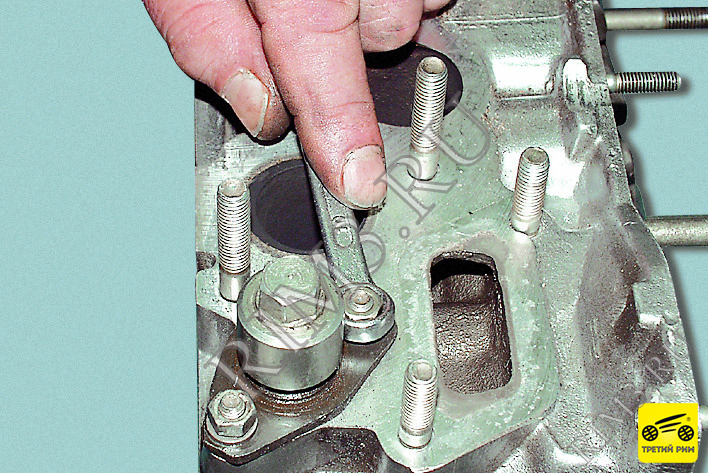

6. Отверните две гайки крепления выпускного патрубка рубашки охлаждения, снимите шайбы. Поддев отверткой прилив на фланце, отделите патрубок от головки блока и снимите его.

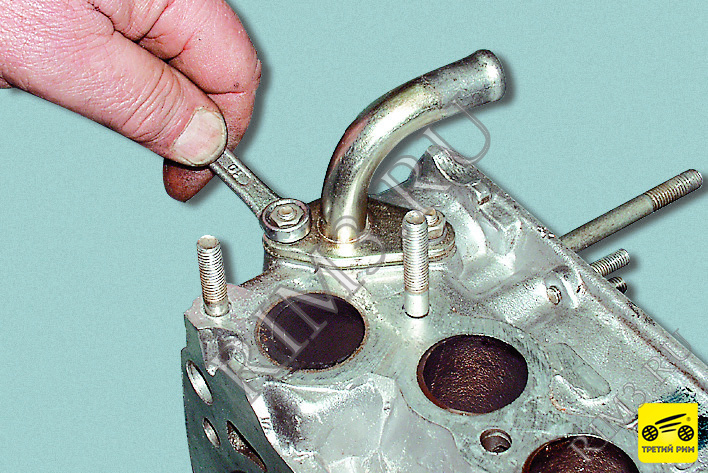

Шаг 10

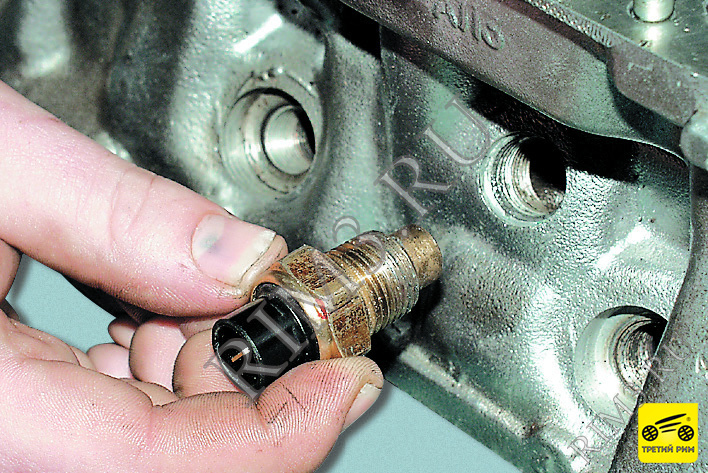

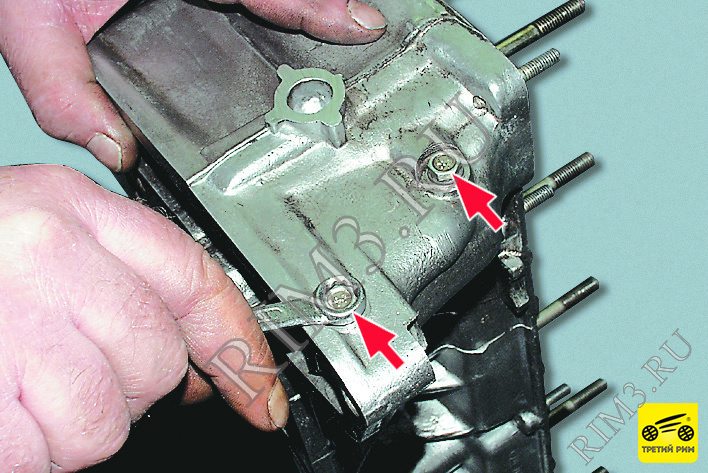

Шаг 11

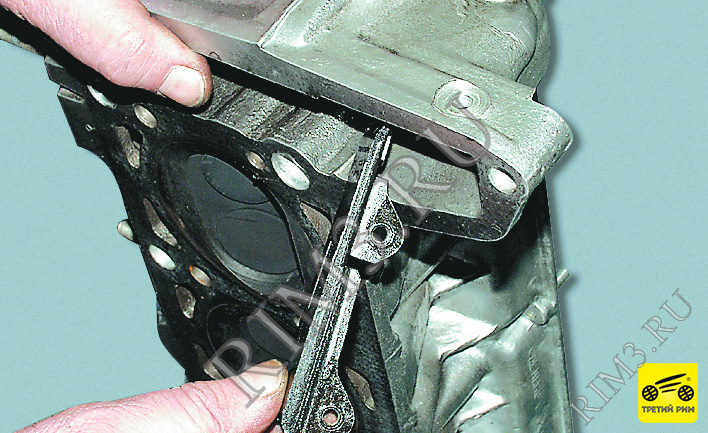

Шаг 12

Шаг 13

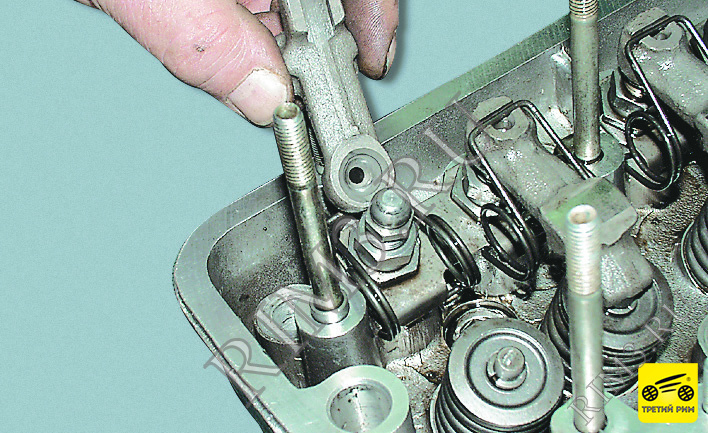

Шаг 14

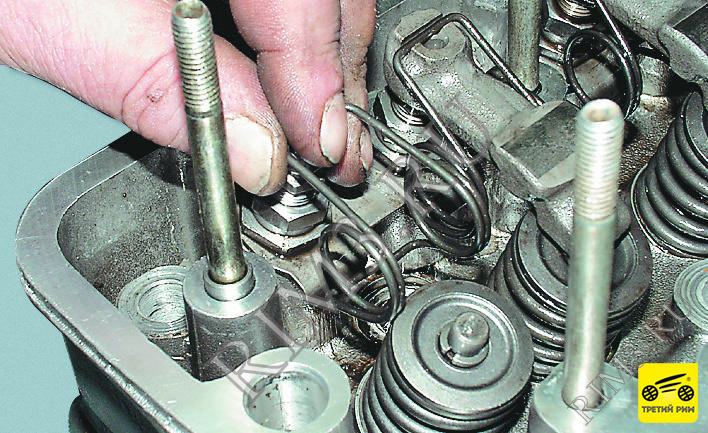

Шаг 15

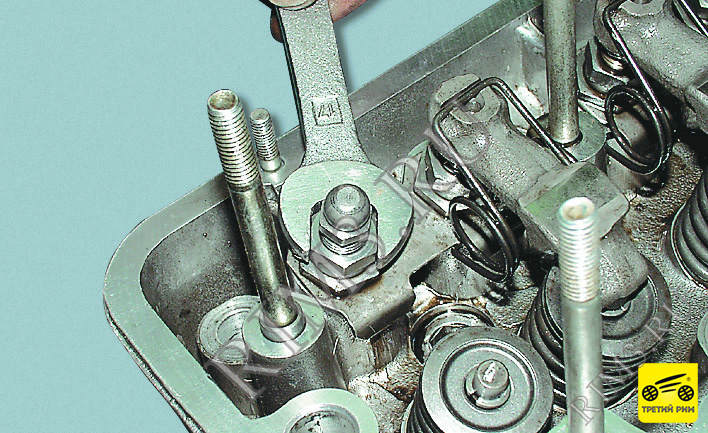

Шаг 16

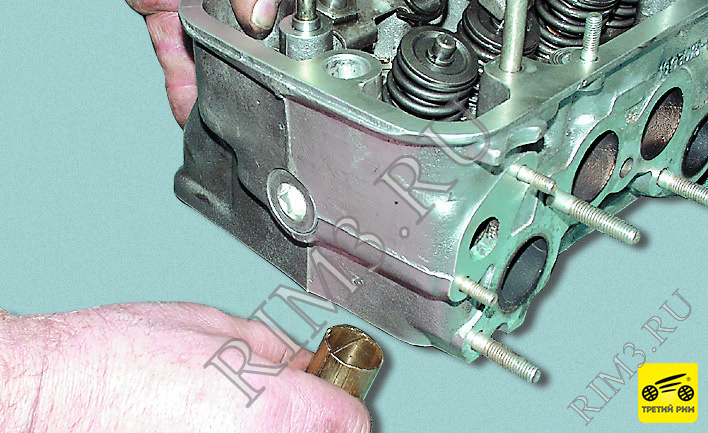

Шаг 17

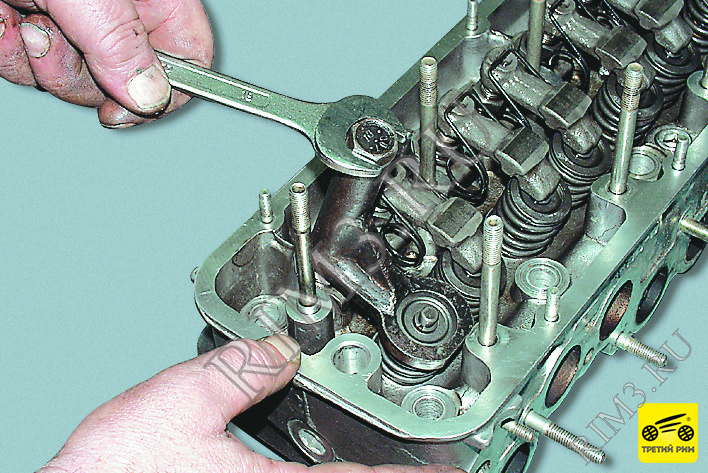

Шаг 18

21. Установите вместо регулировочного болта приспособление для сжатия пружин клапанов. Заворачивая болт приспособления, сожмите клапанные пружины, чтобы освободить сухари.

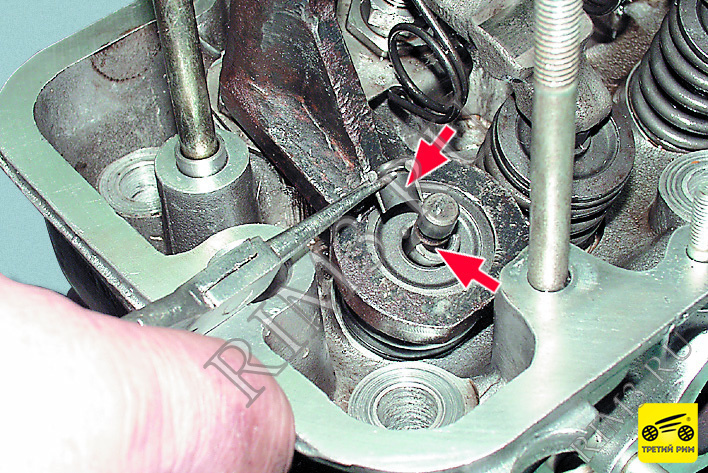

Шаг 19

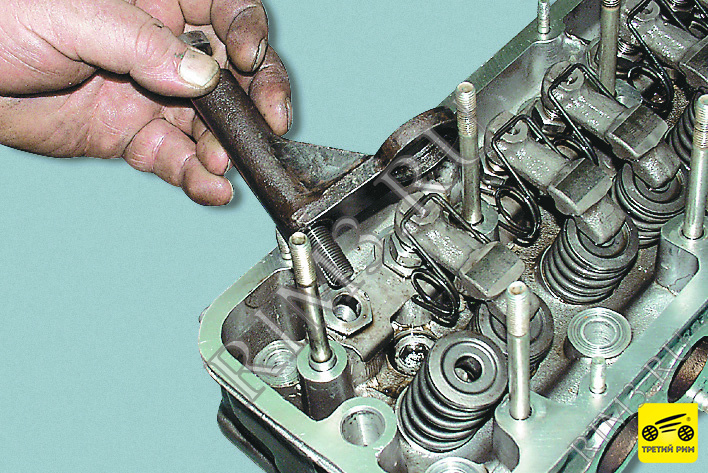

Шаг 20

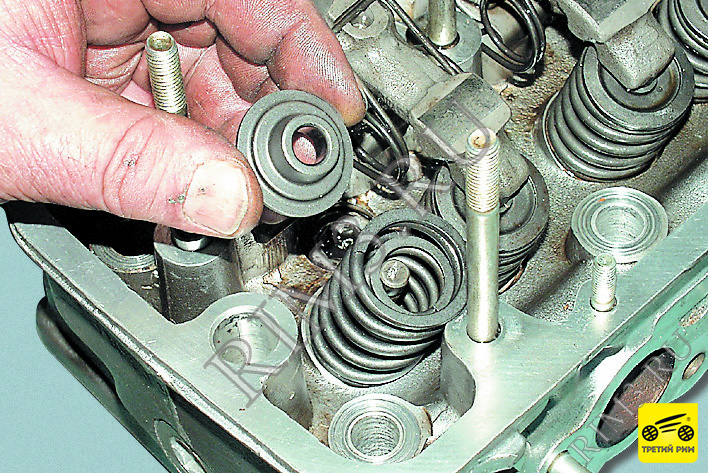

Шаг 21

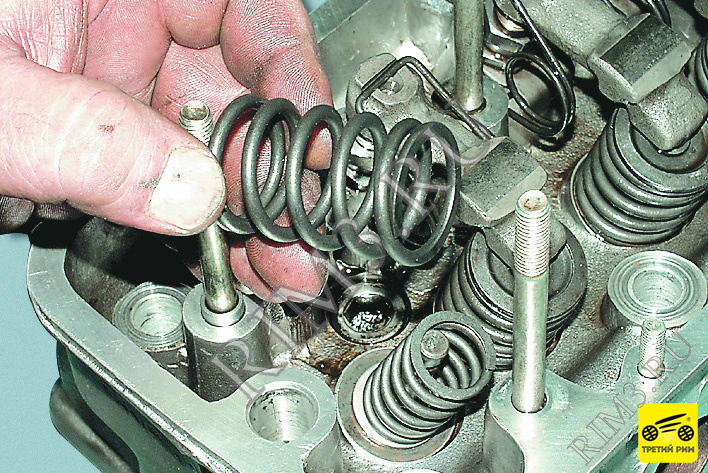

Шаг 22

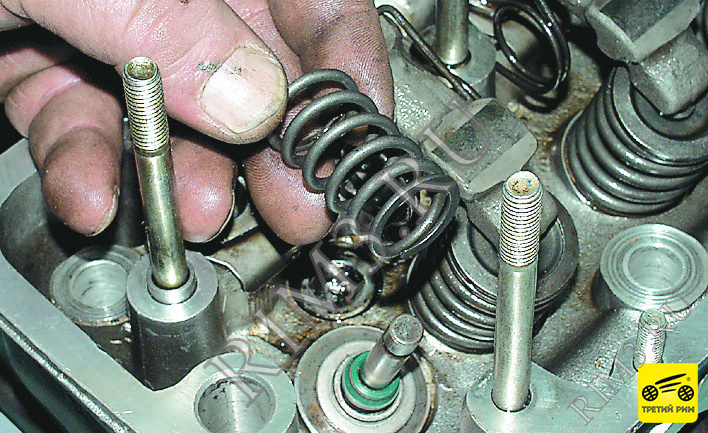

Шаг 23

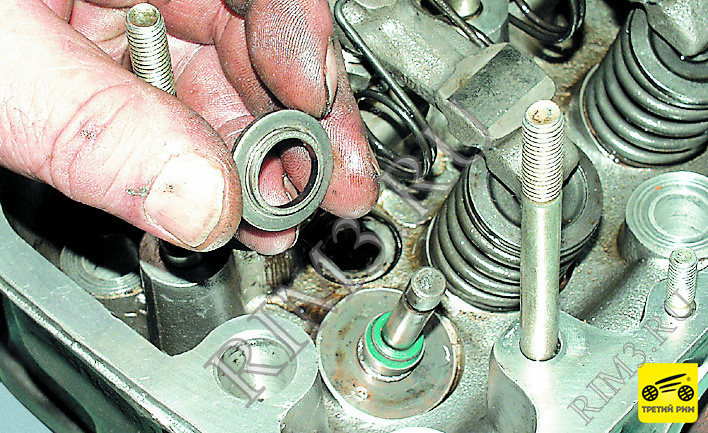

Шаг 24

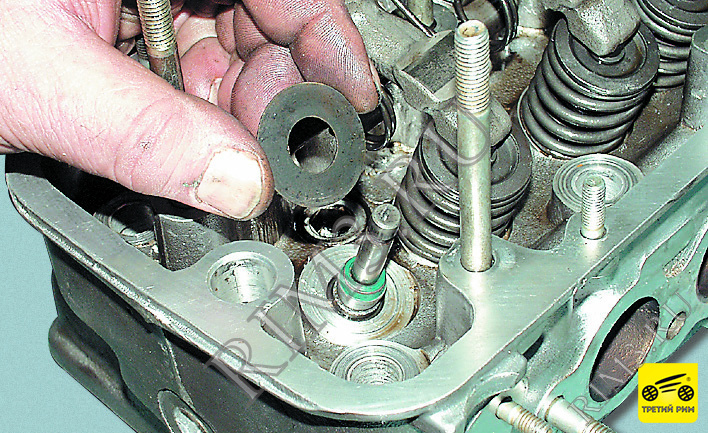

Шаг 25

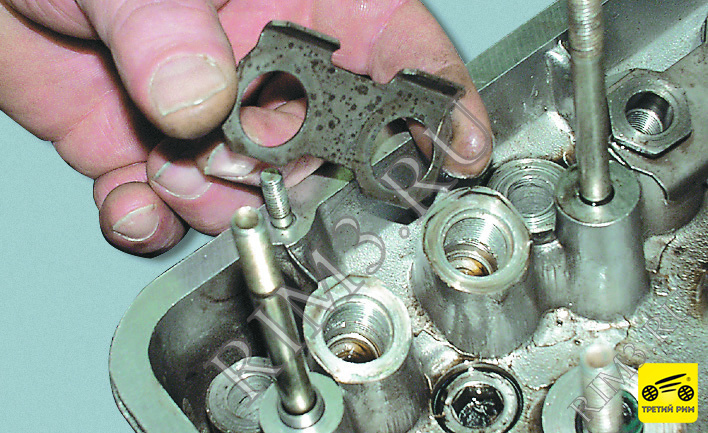

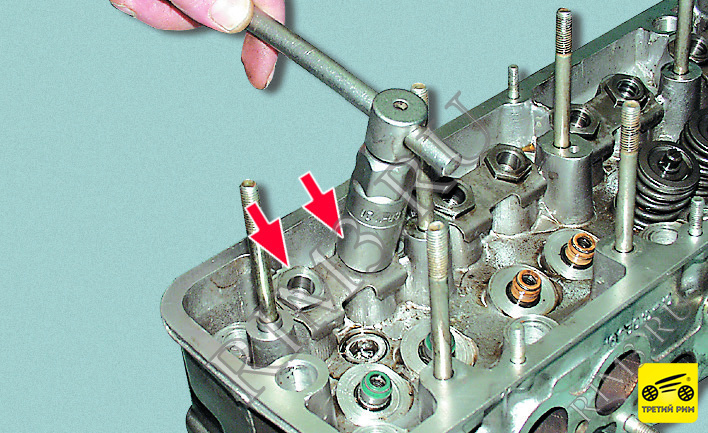

Шаг 26

Шаг 27

34. При необходимости отверните четыре гайки крепления карбюратора к впускной трубе и снимите карбюратор и его прокладку.

35. Собирайте головку блока цилиндров в порядке, обратном разборке, используя новые или прошедшие дефектовку детали. Замените все прокладки новыми.

Собирая головку блока цилиндров после замены прокладки или ремонта ГБЦ важно затянуть болты с усилием, рекомендованным автопроизводителем. Но в разных инструкциях предлагается использовать две разных схемы затяжки ГБЦ ВАЗ-2107 динамометрическим ключом. Разбираемся, в чем их отличие, и как все таки производится затяжка головки блока на ВАЗ 2107, и с какой силой.

В таблице ниже представлены оба варианта схемы моментов затяжки ГБЦ на “классике” ВАЗ, в зависимости от типа болта. Потому что для классических болтов нужно всего два прохода, а вот современные торсионные, из-за своих свойств, потребуют четырех проходов. В статье рассмотрим все более детально.

Тип болтов	Схема и моменты затяжки болтов головки блока цилиндров ВАЗ-2107
Классические болты	Во время первого прохода затяжка болтов составляет 4,0 кгс/м. При втором проходе затягиваем болты с моментом 11,5 кгс/м. Болт №11 размером М8х45 затягиваем с моментом 3,8 кгс/м.
Торсионные болты с упругой деформацией	На первом проходе затягиваем болты с моментом 2,0 кгс/м. При втором проходе затягивать необходимо с усилием 8 кгс/м. Во время третьего прохода докручиваем все болты на угол 90 градусов. За четвертым еще раз нужно докрутить все болты на 90 градусов. Болт №11 размером М8х45 затягиваем с моментом 3,8 кгс/м.

Почему важна правильная затяжка ГБЦ ВАЗ-2107?

Если Вы провели замену прокладки головки блока цилиндров, а кроме капремонта, это практически единственная причина разбирать ГБЦ, то точная последовательность и момент затяжки ГБЦ ВАЗ-2107 критично важны для корректной работы двигателя. Потому что любые несоответствия в посадке клапанной крышки приводят к проблемам в процессах мотора.

Если головку блока цилиндров ваз-2107 не дотянуть, то части мотора будут недостаточно прижиматься друг к другу, даже несмотря на наличие прокладки. Как результат — падение компрессии и прогорание прокладки. Также рабочие газы из цилиндров могут попасть в каналы системы смазки или охлаждения и привести к попаданию этих технических жидкостей в камеру сгорания. А это уже очень плохо — антифриз в масле приведет к недостаточному смазыванию деталей двигателя со всеми вытекающими последствиями.

Антифриз в моторном масле ВАЗ 2107

Следы прогорания прокладки ГБЦ на блоке цилиндров

Перетянуть крышку ГБЦ тоже нельзя — так можно ее повредить. В ней или сразу появятся трещины, или возникнет напряжение, которое приведет к этому в будущем. Также распространенное явление – разрыв болтов и срыв резьбы.

Если в одном месте перетянуть болты, а в другом недотянуть, то ГБЦ автомобиля ВАЗ-2107 или ее крышку может покоробить. Это приведет к зазорам, которые не компенсирует прокладка. Результат — такой же, как при недотянутых болтах.

Моменты затяжки головки блока ВАЗ-2107 на карбюраторном и инжекторном двигателях

В большинстве своем “семерка” оснащалась карбюраторными моторами разных модификаций. Причем самой распространенной версией был мотор 1,5 литра на 77 л.с. Хотя выпускались и модификации 1.3, 1.4 и 1.6 литра. Принципиальной разницы момент затяжки гбц ваз 2107 инжектор и карбюратор не имеет.

Порядок затяжки болтов ГБЦ на моторе ВАЗ 2107

Головка блока цилиндров инжекторного двигателя конструктивно отличается только увеличенными “окнами” каналов впускного коллектора, потому что инжектору нужно чуть больше воздуха, чем карбюратору. Но усилие затяжки ГБЦ ВАЗ-2107 для таких моторов будет таким же.

В руководстве по эксплуатации автомобиля ВАЗ “семерки” указаны четкие данные. Во-первых, важен порядок затяжки (см. картинку). Во-вторых, сначала вы наживляете болты вручную, а потом дотягиваете в два этапа болты №1-10 с силой, указанной в таблице (в ньютоне и килограмм на метр). Болт №11 дотягивается последним, за один подход, с усилием 3,8 кгс/м.

Этап затягивания	Номинальный момент, Н·м (кгс/м)	Минимальный, Н·м (кгс/м)	Максимальный, Н·м (кгс/м)
Предварительный	39,2 (4,0)	33,3 (3,4)	41,16 (4,2)
Окончательный	112,7 (11,5)	95,94 (9,79)	118,38 (12,08)

Внимание! Затяжка ГБЦ ВАЗ-2107 производится только динамометрическим ключом. Лишь так можно четко соблюсти определенное усилие. Да, Вы без труда найдете отзывы “обхожусь без динамометрического ключа, кручу всегда обычным”, но закручивание по ощущениям никогда не даст вам нужной точности. О последствиях недостаточно затянутой или перетянутой крышки ГБЦ мы написали выше.

Затяжка головки блока цилиндров ВАЗ 2107 — второй вариант

На некоторых более новых “семерках” для прикручивания ГБЦ использовались не обычные болты М12х120х1.25, а торсионные — М12х115х1.25. Поэтому кроме первого варианта последовательности и степени затягивания есть и еще один вариант с данными силы затяжки ГБЦ ВАЗ-2107. Сам процесс выглядит следующим образом:

• Этап 1. Затяжка болтов моментом 2,0 кгс/м.
• Этап 2. Вторая затяжка с моментом 7,5-8,5 кгс/м.
• Этап 3. Доворот каждого болта на 90 градусов.
• Этап 4. Еще один доворот всех болтов на 90°.
• Этап 5. Закручиваем болт №11 с усилием 3,8 кгс/м.

Разные болты и степень затяжки ГБЦ ВАЗ-2107. В чем отличие

На “классике” изначально с завода стояли обычные болты М12х120х1.25 под головку на 19. Их первоначальный каталожный номер 2101-1003271 или 21213-1003271. Второй номер подсказывает, что такие болты также использовались на ВАЗ-21213 “Нива”, поэтому их еще называют “нивовскими болтами”. Еще одно разговорное название — “копеечные”. Но чаще всего их просто идентифицируют как “болты ГБЦ на классику старого образца”.

На автомобилях ВАЗ-2108 и ВАЗ-2109 стали использоваться торсионные болты нового образца, которые подходят и для “классики” — М12х115х1.25. Откручивались и закручивались они шестигранником на 12. Примечательно, что каталожный номер у АвтоВАЗа остался тот же, 21213-1003271. И в оригинальной упаковке продаются именно болты нового образца. Их отличие в том, что они “растягиваются” — а если правильно, то подвергаются упругой деформации. Собственно, для этого и нужно двойное доворачивание на 90 градусов.

Болт ГБЦ старого образца

Торсионный болт ГБЦ нового образца

Обратите внимание на длину этих болтов, зашифрованную в маркировке. Разница в 5 мм с обычными болтами. Именно на эти 5 миллиметров болт и деформируется, полностью заполняя внутреннюю резьбу.

В чем разница между этими болтами, кроме того, что первые не продаются в оригинальной упаковке и для разных болтов нужны разные схемы затяжки? Классические болты можно использовать много раз, если их состояние это позволяет. Но с другой стороны Вам нужно не забывать делать профилактическую протяжку болтов ГБЦ. Где-то раз в году, или чаще придется проверять момент затяжки всех болтов головки блока вашей ВАЗ-2107 и докручивать при необходимости.

Болты нового образца такой процедуры не требуют, потому что благодаря упругой деформации они обеспечивают постоянный прижим крышки ГБЦ. Но зато такие болты одноразовые. При разборке ГБЦ вам придется покупать комплект новых. Да и выкручивания таких болтов может быть осложнено тем, что перетянутые без динамометрического ключа болты могут сломаться.

Судя по отзывам автовладельцев, очень часто выкрутить их удается только наварив гайки на 19. Поэтому многие стараются найти именно болты старого образца, с которыми меньше неприятностей.

Советы по затяжке и распространенные ошибки

1. Нельзя тянуть болты ГБЦ рывками. Затягивание должно проводиться плавно.
2. Устанавливая болты ГБЦ (особенно старые) внимательно изучите их состояние — никаких повреждений резьбы быть не должно. Точно так же как и внутри места установки.
3. При необходимости деталь нужно очистить от загрязнений.
4. Резьбу лучше смазать маслом, но заливать в крепежные отверстия не рекомендуется. Если колодцы глухие, то наносить смазку нужно очень аккуратно. Жидкости не сжимаются и избыток смазки не даст вам закрутить болт до конца.
5. Отказ от использования динамометрического ключа чревата неточными моментами затяжки и некорректной работой прокладки или повреждением ГБЦ.

Автомеханик с 20-летним стажем работы по ремонту и обслуживанию автомобилей разных марок. Основное направление: диагностика и механика.

Любой автовладелец со стажем скажет вам, что стабильно работающая ГБЦ — это гарантия надежного функционирования двигателя машины. Головка блока цилиндров ВАЗ 2107 в исправном состоянии снижает расход горючего и улучшает динамику авто.

Неискушенным автовладельцам надлежит знать, что ремонтные работы головки должны производиться лишь высококвалифицированными специалистами. В ином случае неверно налаженный узел может привести к порче многих узлов двигателя. Восстановительные работы могут обойтись в приличную сумму. Но опытные автолюбители, обладающие требуемыми навыками, могут выполнить замену, ремонт и протяжку болтов ГБЦ самостоятельно.

В каких случаях необходимо снимать и ремонтировать блок?

На неисправность головки блока цилиндров на ВАЗ 2107 могут указывать следующие симптомы:

• двигатель троит;
• из выхлопной трубы идет черный дым;

Поэтапное руководство

Многие неисправности решаются после протяжки болтов, но если это не помогает, то может понадобиться капитальный ремонт этого узла, предусматривающий снятие не только ГБЦ, но и других деталей блока. Возможно, потребуется замена некоторых частей, в частности прокладки, маслосъемных колпачков и направляющих клапанов.

Инструменты

Для работы нам понадобятся следующие инструменты:

• набор ключей;
• микрометр;

Перед началом работ по ремонту головки блока цилиндров ее вначале необходимо снять и очистить от загрязнений.

Этапы

Подготовительные работы и снятие головки

1. Первым делом нужно слить ОЖ с двигателя.
2. Снимаем карбюратор.
3. Отсоединив патрубки и шланги, снимаем воздушный барьер.

В этом видео показан процесс снятия головки блока цилиндров.

Проверка состояния

Теперь пришло время рассухаривания клапанов. Это делается специальным устройством. Если не видны сколы, трещинки, ржавчины проводим дальнейший осмотр. Оцениваем состояние седел, ремонт которых рекомендуется каждые двести тысяч километров пробега.

Меняем направляющие втулки

Производим осмотр направляющих втулок, в случае их неудовлетворительного состояния они подлежат замене.

Для их извлечения применяют специальный инструмент. Если такого под рукой нет, то можно обойтись пассатижами и зажимом. Сняв втулки производим замер их диаметра. Покупаем аналогичные, размер, которых на 0,05-0,07 миллиметров больше меняемых.

Запрессовываются направляющие при помощи оправки, электроплиты, молотка и смазки.

1. Головку ставим на подставку по краям.
2. Ставим электрический прибор под место работы.
3. Ждем, пока металл нагреется приблизительно до ста градусов (чтобы он расширился).
4. Теперь необходимо как следует смазать втулку смазкой.
5. Сняв с держателей, вбиваем новые направляющие.
6. Когда будут заменены все восемь, ждем охлаждения ГБЦ.
7. Клапаны не должны болтаться и ходить свободно, не должно быть каких-либо заклиниваний.

Проверяем герметичность головки

Чтобы добиться плотного прилегания клапанов к седлам, необходимо выполнить следующее. При помощи пасты для притирки, смажьте клапан и вставьте его в головку. Есть несколько приемов его вращения вот некоторые из них:

• при помощи шланга, плотно надетого на деталь;
• при помощи приспособления, очень похожего на штопор.

Основным признаком хорошей притирки клапана будет специфическая матовая поверхность седла в том месте, где она контактирует с деталью.

Герметичность головки можно проверить при помощи заливки в коллекторы керосина, можно также использовать бензин. Если выполнено правильно, то не должно быть протеканий первые пять-семь минут.

Внимание! Все детали двигателя нужно промывать специальным раствором, это обеспечит длительную и бесперебойную работу силовой установки в течении длительного времени.

При сборке головке обязательно обратите внимание на правильную протяжку болтов. Она должна проводиться строго по схеме. В случае неверной протяжки могут появиться перекосы и как следствие, вся ваша предыдущая работа будет перечеркнута. Если остались вопросы посмотрите видео.

В этом видео показан ремонт головки блока цилиндров и замена отработанных узлов.
