Какие неисправности характерны для коммуникатора противоугонной системы Старлайн? Как произвести ремонт брелка Starline в домашних условиях? Ответы на эти и множество других вопросов можно найти здесь

Брелок автомобильной сигнализации является связующим звеном между владельцем машины и противоугонным комплексом. В результате длительной эксплуатации или при некорректном использовании коммуникатор может выйти из строя. Ремонт брелка Starline при правильном подходе может быть выполнен в домашних условиях.

Наиболее распространенные неисправности

Неисправности, при которых надо ремонтировать пульт сигналки автомобиля Starline A91, A92, A93, A94, E90, D94:

1. Разрядился аккумулятор. В результате этого противоугонная установка для авто Старлайн А91, А94, Е90 и другие версии не будут реагировать на отправку команд с коммуникатора. Иногда сигнал передается, но со сбоями. Также на корпусе пейджера ухудшится свет моргания диодной лампочки, снизится радиус действия двухсторонней связи. Чтобы решить проблему, надо поменять батарейку в основном или дополнительном коммуникаторе, в зависимости от устройства.
2. Повреждение экрана. Проблема связана с физическим воздействием на корпус коммуникатора. Иногда от серьезных повреждений устройство не сможет защитить и чехол. При поломке экрана управление основными функциями возможно, если его повреждение незначительное, но лучше дисплей поменять. Эта процедура может занять определенное время в зависимости от характера поломки.
3. Неисправность клавиш управления. Если вы сильно давите на кнопки при управлении сигналкой, со временем они начнут западать, что приводит к повреждению внутренних компонентов. По факту сама клавиша может быть рабочей, только она не будет реагировать на клик. Чтобы восстановить рабочее состояние устройства, его надо разобрать и произвести диагностику внутренней схемы. При поломке платы ее придется демонтировать и поставить заново, сложность выполнения этой задачи заключается в необходимости использования паяльника с утонченным жалом. При допущении ошибок могут выйти из строя другие элементы схемы, в результате чего придется их демонтировать и менять.
4. Поломка корпуса устройства. Если коммуникатор часто падает, на его корпусе могут образоваться царапины, а при серьезных падениях возможен выход из строя пейджера. Практика показывает, что коммуникаторы сигналок Старлайн характеризуются низкой прочностью, серьезные нагрузки они не выдерживают. При повреждении корпус придется менять, исключением могут являться незначительные поломки, когда часть корпуса можно припаять обратно. Для исключения такой проблемы рекомендуем пользоваться защитным чехлом.
5. Аппаратная проблема платы. Обычно проявляется в результате попадания влаги на схему. Воздействие воды на плату привете к поломке конденсаторных и других компонентов. Если после просушки решить проблему не удалось, придется либо ремонтировать плату пульта, либо менять устройство.

Ремонт своими руками

Если охранная система перестала работать из-за коммуникатора, то пейджер надо отремонтировать.

Сделать это можно самостоятельно, если необходима:

• аварийная разблокировка;
• удаление загрязнений;
• замена корпуса и дисплея;
• проверка креплений и установка новой кнопки.

Аварийная разблокировка

Прежде чем произвести ремонт или замену устройства, надо отключить охранный комплекс. Если пейджер не работает, единственным вариантом для снятия машины с охраны будет аварийная разблокировка Старлайн.

Для моделей А1, А2, А4 и А8 процедура аварийной деактивации режима защиты без использования пароля производится так:

1. Откройте дверные замки авто, воспользовавшись ключом. Это приведет к включению тревожных сигналов сирены.
2. Вставьте ключ в замок и проверните, чтобы активировать зажигание.
3. Аварийное отключение выполняется с помощью сервисной клавиши Валет. Найдите место ее монтажа в салоне авто. Обычно установщики охранных комплексов ставят кнопку под центральной консолью, маскируя ее в жгут со штатной проводкой. Если возникли проблемы с поиском кнопки, обратитесь к установщикам. В сигналках А1, А2 и А4 клавиша нажимается трижды, а для модели А8 по ней надо кликнуть четыре раза. Это надо успеть сделать за двадцать секунд после включения зажигания, поэтому сначала найдите сервисную кнопку.
4. Выключите зажигание.

Режим защиты должен отключиться, но если вы не успеете выполнить процедуру за 20 секунд, то выключить охрану не выйдет.

Если машина оборудована сигналкой Старлайн А6, то отключить сирену можно только с применением специального пароля. Он назначается пользователем или установщиком сигнализации после монтажа комплекса. Изначально сигналкам этой модели присваивается пароль 11.

Аварийное отключение производится так:

1. Дверные замки в авто разблокируются ключом.
2. Включается зажигание.
3. На протяжении двадцати секунд кликается сервисная клавиша Валет. Ее надо нажать несколько раз в зависимости от первой цифры пароля. Если она 4, то на кнопку надо нажать четыре раза.
4. Ключ в замке зажигания проворачивается в положение Off, чтобы отключить его. После отключения зажигание включается сразу.
5. Производятся манипуляции с кнопкой Валет, только теперь вводится вторая цифра кода.
6. Зажигание выключается.

Для отключения модели А91 выполните действия:

1. Автомобиль открывается штатным ключом.
2. Сработает сирена. При включении тревожного режима посмотрите на осветительные устройства авто. Если фары моргнули четыре раза, то активация защитного режима была выполнена без коммуникатора.
3. В течение двадцати секунд включите зажигание и кликните на клавишу Валет трижды.
4. Проверните ключ в положение Off, чтобы отключить зажигание.

Канал Avtodopka рассказал, как выполняется аварийное отключение охраны в модели А91.

Об отключении сигналки сообщит прекращение работы сирены и мигание световой сигналки. Если был назначен секретный пароль, то отключить сирену можно с его помощью. Процедура отключения выполняется так же, как для модели А6. Пароль может включать в себя четыре символа и больше.

В зависимости от модели Старлайн процедура отключения может отличаться. Подробнее уточняйте в сервисной книжке, однако последовательность действия аналогична.

Удаление загрязнений

Чтобы избавиться от грязи на корпусе и внутри коммуникатора, делается следующее:

1. Возьмите влажную салфетку и произведите очистку корпуса пейджера. Это делать необязательно, но желательно, чтобы при разборе корпуса не допустит попадания грязи внутрь.
2. Откройте заднюю крышку и извлеките аккумулятор из посадочного места. Произведите очистку посадочного места для батарейки с помощью обычной строительной щетки, чтобы удалить пыль. Если на контактах в месте посадки имеются окисления, то избавиться от них можно путем обработки медицинским спиртом. Нанесите немного раствора на сухую салфетку или ватку, после чего аккуратно удалите окисления.
3. Разберите корпус коммуникатора. Для этого на задней крышке найдите маленькие болтики, фиксирующие части корпуса друг к другу. Отверткой открутите болты и отложите их в сторону, чтобы не потерять. Разберите корпус. Выполните очистку внутренней поверхности задней крышки от пыли, для этого используется щетка или сухая салфетка со спиртом.
4. Внимательно оцените состояние самой платы. Если на ней имеется грязь, аккуратно избавьтесь от нее. Можно воспользоваться той же салфеткой или куском ватки, смоченной в спирте. Осторожно, не заливая схему, удалите грязь и окисления. Будьте внимательны, чтобы не допустить попадания жидкости на плату, это приведет к ее поломке.
5. После выполнения очистки соберите корпус, процедура сборки выполняется в обратном порядке. На завершающем этапе проверьте работу пейджера.

Замена корпуса и дисплея брелока

Найти новый корпус и экран для пейджера будет проблематично, поскольку в магазинах потребителям предлагаются новые коммуникаторы, а не детали к ним. Найти запчасти к пейджеру можно на вторичном рынке или в интернете.

Первый этап процедуры замены выполняется так:

1. Извлеките из коммуникатора источник питания, для этого откройте заднюю часть крышки.
2. Открутите болты, фиксирующие заднюю часть корпуса к передней. Выполните демонтаж крышки и клавиш пейджера.
3. Если поврежден только экран, то процедура замены упрощается. Все сложнее, если вышедший из строя дисплей спровоцировал поломку платы. Выполните демонтаж схемы, воспользовавшись маленькой отверткой, после чего демонтируйте ее вместе с антенным адаптером. Для полного снятия экрана надо отключить от платы диодные элементы подсветки. После этого аккуратно надо отсоединить графитовый шлейф от контактных компонентов. Сам шлейф гибкий.
4. Выполните очистку контактных площадок коммуникатора. Возьмите новый дисплей и примерьте его к корпусу. Надо убедиться в соответствии использующегося экрана.

Канал “Авто Запуск” показал, как производится процедура замены дисплея пейджера в сигналке Старлайн.

На следующем этапе надо быть аккуратным и внимательным, поскольку процедура ремонта усложняется:

1. Эксперты советуют нарастить специальные проволочные иголки на ножки контактных элементов и припаять их. Но этот способ эффективен не всегда, поскольку точки могут быстро отсоединиться. Для ремонта коммуникатора охранного комплекса допускается использование паяльников с тонкими жалами и оловом, это позволит получить в итоге так называемые мостики. Если есть паяльник с утолщенным жалом, то к нему необходимо подсоединить медную проволоку. После того, как дисплей будет подключен к контактной площадке, можно приступать к последующему этапу ремонта.
2. Поскольку дисплей был полностью демонтирован, его надо подсоединить и зафиксировать на корпусе коммуникатора. На этом этапе надо быть осторожным, поскольку если действия будут выполнены неаккуратно, это может привести к поломке пейджера. Нельзя допустить, чтобы экран попал в клей. Клей наносится только на торцевые части экрана, после чего дисплей фиксируется на рамке. При попадании клей на стекло надо выполнить очистку экрана сразу же, пока вещество не высохло.
3. Затем производится монтаж схемы в корпус коммуникатора, обычно этот этап не вызывает проблем. Если вы используете новый корпус, то надо удостовериться в наличии нужных отверстий для фиксации. Если на корпусе есть ненужные штыри, их придется удалить, для этого используется нож или пилочка.
4. После скрепления половинок корпуса производится установка болтов, они закручиваются отверткой. Затем проверяется работа коммуникатора. Установите батарейки в брелок и проверьте, как он работает. На дисплее должны выводиться все индикаторы и символы, противоугонный комплекс должен реагировать на любые нажатия клавиш.

Роман Маркетов рассказал о самостоятельной замене экрана в пейджере Старлайн.

Проверка креплений и установка новой кнопки

Процедура замены кнопок:

1. Откройте крышку на задней части пейджера и извлеките из нее аккумулятор. Под батарейкой располагается небольшой винт, его надо выкрутить. Отложите винтик в сторону, чтобы не потерять. Внутри отсека для аккумулятора имеется наклейка, рекомендуем снять ее и проверить наличие болтов под ней. Если есть дополнительные винты, их также надо открутить.
2. Отсоединяется задняя часть коммуникатора. В итоге у вас в руках будет две половины корпуса и плата. Оцените состояние кнопок. Если они изношены, то будут плохо зафиксированы.
3. Поврежденную кнопку удалите и отложите в сторону. Основная часть пейджера кладется на ровную поверхность, к примеру, стола, экраном вниз. Будьте осторожны с пружинкой. Она выполняет функцию антенного адаптера и ее наличие может вызвать сложности при пайке новой кнопки.
4. На клавише для пейджера есть четыре контактных элемента, расположенные по углам, а также две небольших пластмассовых ножки без контактов. Они используются в качестве направляющих и расположены внизу, эти ножки устанавливаются в специальные отверстия на схеме. Возьмите зубочистку и клей, а кнопку зафиксируйте в пинцете. Промажьте ножки на клавише и зафиксируйте ее на схеме. Будьте внимательны, чтобы не залить контактные элементы клеем, это приведет к ухудшению связи между кнопкой и платой.
5. После высыхания клея можно приступать к пайке контактных компонентов. Они припаиваются к плате по углам. Действуйте аккуратно, надо обеспечить контакт между кнопкой и схемой.
6. Затем плата коммуникатора устанавливается в переднюю часть корпуса пейджера. Винт монтируется в заднюю часть крышки и закручивается. Винтик надо вставить на весу, когда вы соедините части корпуса, установить его будет сложно.
7. Зафиксируйте заднюю часть крышки к передней посредством клея, после чего закрутите винт до конца. Защелкните фиксаторы, установите на место аккумулятор и закройте крышку.
8. Включите пульт и выполните настройку времени, это особенно важно, если вы пользуетесь опциями автоматического пуска ДВС. Для синхронизации коммуникатора с управляющим блоком надо один раз кликнуть по кнопке закрытия дверных замков.

Что делать, если не удается отремонтировать брелок?

Если самостоятельно устранить недочеты в работе коммуникатора не удается, то решить проблему можно, обратившись в специализированный центр, где занимаются ремонтом электроники.

Аппаратные проблемы в работе пейджера решить не удастся, для этого требуется специальное оборудование и опыт. Возможно, потребуется перепайка конденсаторов или других элементов платы.

Видео

Охранно-телематическая автомобильная система StarLine E90 разработана для эксплуатации в суровых климатических условиях: рабочий температурный диапазон составляет от -50 до +85 °C. Может сохранять работоспособность на протяжении 60 дней без дополнительной подзарядки. Диалоговая защита использует 128 битовое шифрование, снижающее риск кражи кода. Датчик наклона, работающий по трем осям отслеживает внешние воздействия на автомобиль, попытки его перемещения, включая эвакуацию. Есть возможность дополнительного управления с телефона через установку модуля GSM.

Функциональные особенности основного и дополнительного брелоков

Комплект старлайн е90 включает два брелока: основной и дополнительный. Первый имеет жидкокристаллический дисплей, четыре клавиши управления и обратную связь. На дополнительном — три кнопки и отсутствует экран. Оба имеют идентичную криптостойкость, передача данных на основной блок происходит через диалоговое шифрование.

На дисплее основного брелока отображается текущее состояние охранной системы, изменение которой сопровождается звуковыми, световыми и вибросигналами. На него передается информация о срабатывании тревоги, о командах, которые поступают с дополнительного модуля, об изменении функций и режимов сигнализации. На ЖК дисплей выводится информация о времени, будильнике и таймере, температуре двигателя и в салоне, текущем напряжении аккумулятора, положении дверных замков, стояночного тормоза, крышки капота и багажника. Небольшой размер экрана сочетается с высокой информативностью благодаря компактному расположению информационных индикаторов.

Дополнительный брелок предназначен для передачи команд при отсутствии доступа к главному. Он не принимает оповещения об изменении состояния автомобиля, поэтому не может полностью заменить основной.

Замена дисплея и корпуса основного брелока

При повреждении корпуса или дисплея их можно заменить на новые детали без приобретения другого модуля. Для самостоятельного ремонта потребуется отвертка. Чтобы разобрать брелок starline e90 следует снять крышку аккумулятора и извлечь батарею.

Корпус состоит из двух частей: передней и задней панелей. Для их разъединения требуется открутить шуруп, расположенный в аккумуляторном отсеке. Внутренние части следует извлекать с осторожностью, чтобы не повредить хрупкие детали.

Для замены корпуса достаточно поместить начинку в новый, расположив плату и дисплей аналогично тому, как они находились в оригинальном. Соединив внешние части можно прикрутить шуруп, вставить аккумулятор и закрыть крышку. Модуль готов к использованию.

Для замены поврежденного дисплея следует разобрать брелок аналогичным образом. Чтобы снять экран отсоедините шлейф, прикрепленный к плате термоклеем. Отделить его можно без прогревания, аккуратно поддевая тонким лезвием ножа. Не рекомендуется резко отрывать ленту, так как есть риск повреждения медных дорожек. После зачистки контактов (обычно используют этиловый спирт), можно монтировать новый дисплей и собирать брелок. Чтобы не возникало вопросов о правильности проводимых на этапе сборки действий, рекомендуется фотографировать или снять на видео расположение и методы креплений деталей.

Чехлы для брелоков

Чтобы избежать повреждение экрана и корпуса брелка starline e90, рекомендуется приобрести для него специальный чехол. Он защитит его в случае падения и несильных ударов. Чехол на брелок может быть из натуральной кожи или дермантиновым с пленчатой вставкой в области экрана, или полностью силиконовым. Функциональной разницы между разновидностями чехлов нет. Важно, чтобы он точно подходил по размеру. Только тогда можно гарантировать надежную защиту корпуса брелка сигнализации. Чехлы из кожи смотрятся более стильно в сравнении с силиконовым. Дермантиновые быстрее изнашиваются и теряют внешнюю привлекательность.

Привязка нового брелока к сигнализации автомобиля

Чтобы привязать новый брелок starline e90, необходимо отключить сигнализацию в особом порядке. Для этого семь раз нажмите сервисную кнопку, после чего включите зажигание. Автомобиль издаст семь характерных звуковых сигналов сирены, что является подтверждением входа в режим записи. Далее следует сделать одно короткое одновременное нажатие двух клавиш с изображением открытого и закрытого замка, после чего брелок и авто издадут по одному сигналу. Последнее действие следует произвести на всех брелоках, вновь привязываемых к системе. При этом следует помнить, что между записью модулей не должно проходить более пяти секунд, иначе операцию придется производить заново. Выключите зажигание и дождитесь трех световых сигналов автомобиля.

Согласно инструкции, к одной сигнализации данной модели можно привязать до четырех брелоков. Запись одного модуля приводит к стиранию из памяти других.

Привязки всех брелоков должны происходить в течении одного цикла. Если в системе были записаны радиореле, после вышеописанной процедуры такую запись придется восстанавливать.

Настройка времени на брелоке

Будильник настраивается через меню F-2, таймер — F-3. В F-4 можно изменить сигналы и громкость. Чтобы выйти из меню программирования, нажмите и удерживайте первую клавишу — с изображением закрытого замка.

Включение и настройка автозапуска

Интеллектуальный автозапуск starline e90 позволяет настроить время включения двигателя автомобиля. Также можно задать температуру, при достижении которой это должно произойти. Используя функцию автозапуска следует соблюдать меры предосторожности. Перед установкой включения двигателя по будильнику, убедитесь, что:

• На модуле установлено верное текущее время;
• Будильник включен и запрограммирован на нужное время.

СОДЕРЖАНИЕ СТАТЬИ

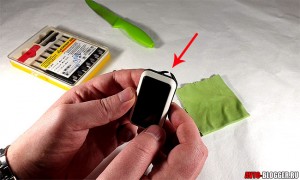

И да, если верить интернету, пластиковая душка (крепление), протирается практически у всех.

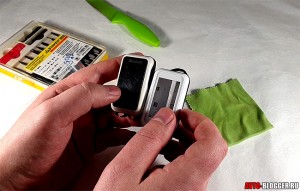

Ремонтный корпус

В самом начале я думал эту душку как то восстановить, пластиком, скобой или клеем. НО потом посмотрел в интернете, оказывается, продаются ремонтные корпуса, стоимость около 400 – 500 рублей.

Как разобрать своими руками?

В принципе инструкция не сложная, давайте по шагам:

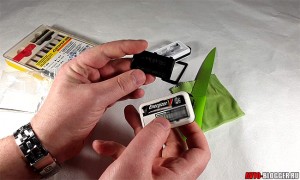

• Вытаскиваем батарейку

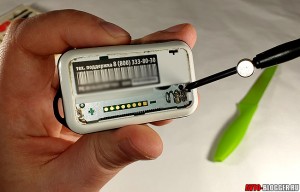

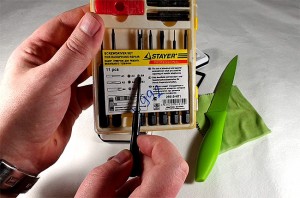

• Нам нужно открутить один мелкий болтик, он находится справа около пружинки, подойдет отвертка B4 (нужна реально мелкая)

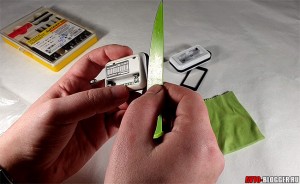

• Затем берем нож и просто разбираем корпус. Нож нужно вставить около черной вставки

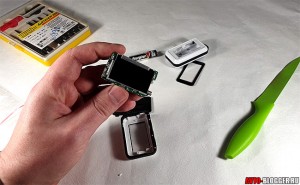

• Когда нижняя часть вышла, вытаскиваем микросхему. НУЖНО быть внимательным со шлейфом, осторожно не повредите его ножом.

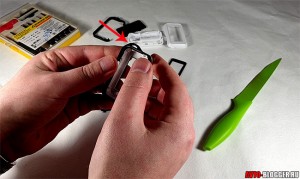

• В моем случае можно переставить микросхему в ремонтный корпус, но я этого делать не буду, потому как на старом стекло с логотипом СТАРЛАЙН, он мне больше нравится. Я просто переставлю черную вставку (на которой стерлась душка)

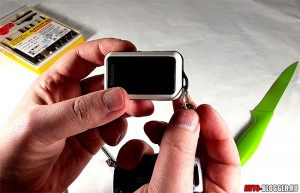

Как видите ничего сложного в разборе корпуса — нет, сделать сможет каждый.

И да на СТО мне могли бы заменить корпус, правда за работу они берут около 400 рублей. То есть ремонтный корпус 500 + работа = 900 рублей. А там мы сами за несколько минут все сделали.

Для тех кто не понял, есть видео версия, смотрим

НА этом я заканчиваю, свои материалы думаю эта инструкция была вам полезна. Смотрите мой канал, пишите комментарии. Искренне ваш – АВТОБЛОГГЕР

Одним из основных компонентов сигнализации является брелок. Именно с его помощью осуществляется основное управление всей системой.

Брелок Starline a96 выполняется в пластиковом корпусе, который позволяет оптимально эксплуатировать его. Рассмотрим его более подробно.

Виды брелоков для сигнализации Старлайн а96

Для начала стоит учесть, что брелок Старлайн а96 выполнен в двух вариантах:

Основной брелок оснащен ЖК-экраном, что упрощает настройку системы. Все данные о текущем состоянии охранного комплекса и всего автомобиля демонстрируются на дисплее. Перечислим все важные параметры.

Управление производится с помощью четырех кнопок на корпусе брелока.

Дополнительный брелок не имеет дисплея. Он не позволяет контролировать основные параметры охранной системы. В его функцию входит только подача команд, на этом функции брелока заканчиваются. Кнопок на корпусе всего три, но этого вполне достаточно.

Важно понимать, что оба брелока имеют одинаковую криптографическую защиту. Они устойчивы против интеллектуальных методов взлома.

Корпус с выкидным ключом

В последнее время стали все чаще совмещать выкидной ключ с сигнализацией. Несмотря на некоторые проблемы с безопасностью, такой способ пользуется популярностью. Штатных брелоков с такой функцией не существует, поэтому придется докупать самостоятельно.

Выкидной ключ Старлайн а96 можно приобрести на Алиеэкспресс, там предлагается практически точная копия обычного брелока. Но, при этом он оснащен возможностью установки ключа в корпус. Сделать это можно самостоятельно.

Зачастую в корпусе выкидного ключа нет защитного стекла для дисплея. Поэтому, стоит начать работу по переделке брелока со снятие с штатного пульта именно этой детали. Для этого аккуратно с помощью острого ножа отсоединяем стеклышко. Можно сразу заказать новое, чтобы не возиться с переделкой.

Извлекаем из основного корпуса платы и помещаем их в новый корпус брелока. Обязательно следите, чтобы совпадали кнопки с прорезями. Помещаем в корпус микрочип иммобилайзера, для этого имеется специальный кармашек. Закрываем крышку.

Проверяем работу прибора. Обычно никаких сложностей не возникает. Но, если вы умудритесь что-то сломать, у вас всегда имеется второй брелок, который сможет выполнять основные функции до покупки нового пульта.

Как заменить батарейку

Перед заменой потребуется снять с брелока чехол. Чтобы дисплей не прилипал к чехлу перед извлечением между ними помещают листок бумаги. Обязательно включаем блокировку кнопок. Крышка батарейного отсека брелока находится сзади, крепится на специальной защелке. Оттягиваем защелку и тянем крышку в сторону, это позволит снять ее.

Извлекаем батарейку, после чего устанавливаем новую. Крышка устанавливается в обратном порядке.

Внимание! После замены батарейки все настройки брелока, включая часы сбрасываются. Придется произвести повторную настройку.

Как разобрать брелок

Иногда может потребоваться разобрать брелок. На самом деле это не самая сложная задача. Деталей корпуса немного и крепятся они достаточно просто. Важно только помнить, что пульт содержит плату, которая требует аккуратного обращения.

Сама работа производится в следующем порядке.

Стоит отдельно упомянуть, что брелок метка после подключения батареи потребуется по новой обучать. Зная, как пользоваться сигнализацией, проблем возникнуть не должно.

Также, иногда в качестве экрана для брелока могут продавать дисплей от а61. По размерам они полностью одинаковы, также не возникает проблем с индикацией. Но, есть одно отличие – на Старлайн а61 в качестве соединения экрана с платой используется не шлейф, а штырьки. Поэтому, придется аккуратно припаять шлейф к штырькам.

Можно ли отдельно купить комплектующие

Обычно в магазинах предлагают приобрести брелоки Starline a96 в сборе, но это не всегда самый лучший вариант. Цена брелока в сборе дороже, чем комплектующие по отдельности. Поэтому, если вы хотите сэкономить, лучше приобрести детали и заменить их.

Заказать все необходимое можно на Алиеэкспресс. Это проще, чем искать комплектующие в обычных магазинах. Там можно легко подобрать:

Все детали полностью соответствуют оригиналам, что упрощает процесс ремонта. Как правило, неопытный человек даже не отличит пульт за замененными комплектующими.

Если вы не хотите ремонтировать, можете заказать основной или доп. брелок. Технически они полностью соответствуют оригиналам, при этом стоят значительно дешевле. Основной недостаток заказа – долгий срок доставки. Поэтому, если вам необходимо срочно замерить брелок, лучше купить его в местных магазинах.

Если вы опасаетесь приобретать в Китае, нужно отметить, что качество там высокое. Они полностью копируют оригинальный брелок. Что кстати, не всегда встречается в предлагаемых у нас в магазинах вариантах.

Для замены нового дисплея старлайн, нам потребуется отвертка, паяльник и жидкость для снятия лака.

Схема замены Жк экрана на брелке старлайн Е90 -идентична.

Перед заменой сначала определяем тип вашего Жк дисплея, они бывают или на шлейфе или на ножках. Определить достаточно просто - убираем батарейку и на плате четко видно шлейф, если же его не видно, значит экран starline впаян на ножках.

Затем для удобства замены отсоединяем антенну

старый дисплей убираем острым лезвием

Шлейф дисплея отрываем, но не выкидываем

Место соединения протираем жидкостью для снятия лака, чтобы убрать остатки старого шлефа

Перед тем как приклеить новый дисплей убираем защитную пленку

примеряем шлейф и отрезаем до необходимой длинны.

Последний контакт платы брелка остаются не задействованным.

новый шлейф приклеиваем паяльником выставленном на 200 градусов, но перед тем как приклеить, убедитесь на старом шлейфе, что паяльник его не прожигает.

после проделанной работы устанавливаем батарейку

Если все иконки отображаются, убираем защитную пленку с дисплея и собирайте в корпус брелка.
