Как перепаять процессор на магнитоле
Приобрёл я китайскую МР-5 радиолу " Podofodo 2 din Player MP5 7023B"
Радиола по сути днище, но дёшево и с большим набором функционала, звучит как подавляющее большинство штатных ГУ.
Решил хотя бы звука от неё достойного добиться, ну насколько это возможно от ГУ.
Первым делом меняю усилитель, снимаю:
TDA7388 который помимо того что дохлая изначально, устанавливается почти на все недорогие автомагнитолы, так ещё и "очень китайская":
вот она под микроскопом
А вот наиболее подходящая замена, гораздо мощнее и даже внешне качественнее, несмотря что тоже китайского производства
Вот их описания:
Из описания видно, что 7850 мощнее и сделана на полевых транзисторах в отличии от 7388 которая сделана на биполярных.
Следующим этапом снимаю аудиопроцессор:
CD3313 тоже "очень китайская" и претензией к ней было неадекватное поведение, вроде того, что при одинаковых условия одна и та же композиция играла с разной тембровой окраской, особенно в области низких частот.
Оригинал для этой микросхемы TDA7313, но она давно снята с производства и мне её добыть не удалось. Наиболее качественная замена из брендовых китайцев PT2313, её и поставил.
Запаял микросхемы, мелкий керамический конденсатор 0,1х50В вместо 0,02 предположительно на 15В.
Не забываю про теплопроводную пасту
Устанавливаю преобразователь напряжения, после установки промазал плату тремя слоями электрозащитного лака
Перед установкой, транзисторы через прокладку из номакона прикрутил к небольшой алюминиевой полосе, а уже её к корпусу
В общем, звук стал просто чудо.
Яркие, прозрачные и сочные высокие, насыщенный и глубокий бас, без бубнния и подхрюкивания.
Звук теперь отличный, большего из ГУ с линейным усилителем уже не выжать, следующий шаг уже только внешний усилитель.
Вложения
WRH2E
Деспот форума, лепший сябр Феи
Каждый день сюда заглядываю!
Две с копейками за радиолу, за микруху и немного раасыпухи рублей 500, остального в достатке.
Любимое хобби, а время потраченное на него, считается только в обратную сторону!
"Наш русский либерал прежде всего лакей, и только и смотрит как бы кому-нибудь сапоги вычистить." /Ф.М.Достоевский/
Stranger21
Связался с лучшим, умри как все! (с)
При замене обязательно емкость от 16 ноги заменить на 0.47мкф , вместо 100мкф как стоит штатно , если не поменять то при включении на выходе 5 вольт постоянки пока эта емкость не зарядится ..
Результат ожидаем - практически не перегружается при басах на полную по всем диапазоне . Свет светодиодный в салоне моргает даже на заведенном авто . )
Звук стал разобранный , басы басами , верха верхами .
Может и без преобразуя звук поменяелся бы в лучшую сторону тоже .
На большой громкости греется как утюг , пальцем не удержать . Наверное придется как то навесить металла на стенку .
Очередная замена процессора, зависла на ходу, ресет и больше не включилась .

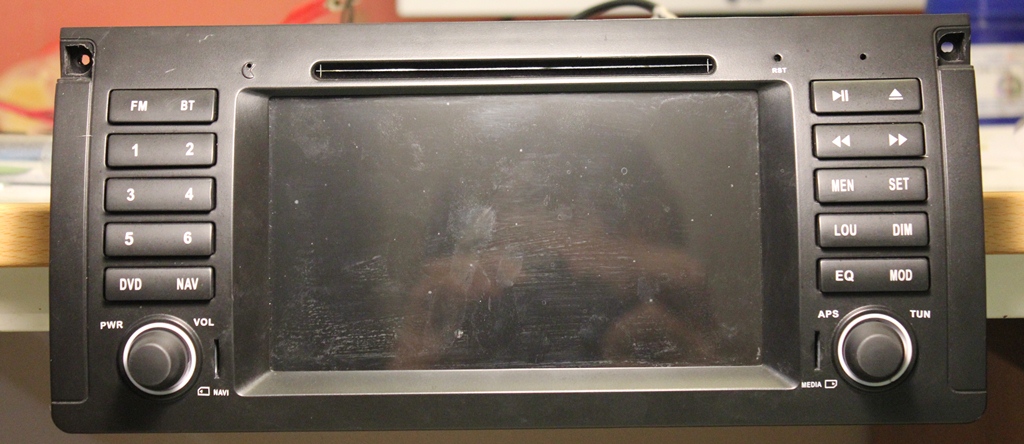

Вскрыл магнитолу, процессор RockChip PX3 с флешем FORESEE
Снял плату, подключил к тестовому аппарату с ком портом, никакого лога загрузки. Напряжение проца, памяти, флеша в норме.
Решил заменить проц PX3 на RK3188, поставил на печку
Сдернул проц, поставил RockChip RK3188

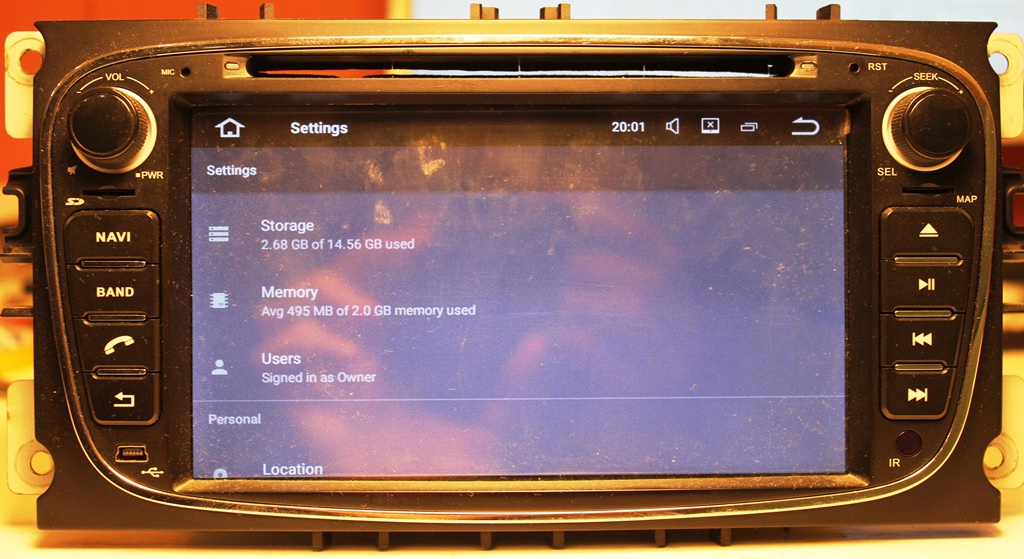

Проверил, плата стартуем, ГУ грузится. Дополнительно установил радиатор на проц
Собрал магнитолу, отправил на тесты
Тесты прошла, уехала к владельцу Почтой РФ.
Комментарии (10)
Подскажите, после замены проца прошивку надо делать?
rk3188 block device required
Здравствуйте. Подскажите пожалуйста можно ли обновить прошивку на магнитоле cortex-a9 dual core версия 4.2.2 или же где скачать. заранее большое спасибо
Подскажите, пожалуйста. Какие номера контактов TX RX для снятия лога, модуль mtc_rk3188_rev0.3.
26 и 27 - от блютуз
Подскажите плиз а клей для радиатора пойдет stars 922 что диоды клеил к алюминию?
Лучше прочитать аннотацию к клею и понять подходит и для чего он поджходит
Поскажите, на гу заменил процессор с px3 на 3188 после замены магнитола стала запускатся, загружается в большенстве случаев не до конца то просто черный экран то засвет серым, красным, синим в общем разнвми цветами. Иногда загружается полностью.
Поскажите, на гу заменил процессор с px3 на 3188 после замены магнитола стала запускатся, загружается в большенстве случаев не до конца то просто черный экран то засвет серым, красным, синим в общем разнвми цветами. Иногда загружается полностью но не ндолго, засвет серым фоном. Успел сбросить на завод не помогло. Прошивка через рекавери с sd не доходит до конца.
Замена ФМ Тюнера на TEF6686, увеличение яркости подсветки экрана
Внутренний осмотр автомагнитолы, проверка оконечного усилителя, фм тюнера, яркости подсветки экрана.
Прошивка чипа MCU STM32F091VCT6
Восстановление после неудачной прошивки MCU STM32F091VCT6.
Прошивка чипа MCU STM32F091VCT6
Восстановление после неудачной прошивки MCU STM32F091VCT6.
Замена ФМ Тюнера на TEF6686, замена процессора PX3 на RK3188
Магнитола не стартует, неисправен процессор, с заменой процессора заменен ФМ тюнер TDA7786 на TEF6686
Замена Nand Flash
Магнитола работала, сильно притормаживала. В один момент зависла с белыми полосами по экрану, ресет, больше не включалась.
Замена усилителя на TDA7850
WinCE замена усилителя TDA7388 на TDA7850
Увеличение RAM памяти 2Gb MTCD IM8G16D3FBBG и замена усилителя на TDA7850
Очередное увеличение RAM памяти до 2 Gb плюс замена усилителя на TDA7850
Замена чипа MCU STM32F091VCT6 процессора PX3 контроллера питания UP6636Q
Изначально был неисправен процессор PX3, но после двух сервисных центров еще убили и MCU STM32F091VCT6.
Замена UP6636Q на ACTIVE 8846QM
Магнитола не включается, не загружается, диагностика показала неисправность контроллера питания UP6636Q.
В прошлом году прикупил себе Android магнитолу на алике.
После непродолжительной эйфории от бездарно потраченных денег и повышения ЧСВ после собственно ручной установки, выяснилось что не всё так гладко как хотелось.
Первое что не устроило - это перегрев, хотя даже не сам перегрев, сколько вызванный им троттлинг. Немного вкурив 4pda ( https://4pda.ru/forum/index.php?showtopic=840515 - ветка на сей девайс), выяснил что я не первый и не последний с этой проблемой. И для решения этой проблемы "есть 2 путя. ". Первый - вставить радиатор/вентилятор и прочее и ВТОРОЙ - перевод управлением частотой процессора в режим ondemand.
Решение на 4pda есть, НО, для радованных устройств. Решил было рутануть, а тут бац, и 10-й андроид так просто не поддаётся. Немного почитав эти ваши интернеты понял, что моего скила никогда в жизни не хватит на решение данной задачи.
Отсюда и растут ноги к написанию этого поста. Есть ли в МСК специалисты, готовые взяться за смену режима управления частотой процессора/или рутование данного девайса?
К сожалению, по мимо этой проблемы, китайская "голова" наделена рядом других аппаратных проблем.
1. Китайский гений разместил разъем GPS антенны в самом узком месте, при при прикручивании коннектора к разъему, установить магнитолу в её законное место не получается. Для решения хочу выпаять штатный разьем и припаять разъем на гибкой подводке
2. Заменить чип усилка c TDA7388 на TDA7851L и его кондёр. Надеюсь это действие немножко подтянет басы
3. Попробовать на работоспособность порт TF карты, и вывести его куда-то
4. При громкости больше 50% появляется фон, думаю что-то по цепи питания (но это не точно)
5. Если есть смысл - заменить чип памяти (есть подозрения что он работает не особо бытро)
На всякий выкладывают все фотки в большой разрешении
Я территориально в Москве, могу подъехать с девайсом или предоставить удаленный доступ и быть "руками" мастера
Сообщество Ремонтёров - Помощь
7.3K постов 11.2K подписчиков
Правила сообщества
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
Резко против. Ты сейчас усовершенствуешь, поменяешь память , микросхемы разъемы, вложишь бабки, труд а через полгода она у тебя окирпичится. Так что только на запчасти пойдет. Не стоит данный аппарат вложений.
В басах проблема точно не в ТыДыА.
Только сегодня принесли похожую чудо магнитолу. Место где чип усилка крепится в мясо. ни одного целого контакта, все восстанвливать. Паяли там хз чем но точно размер жала наверно что бы кастрюли паять. Корпус походу топором разбирали. До сих пор иногда удивляюсь возможностям рукожопов.
Ну не сделать из говна конфету при всем желании, не сделать.
"Наши руки не для скуки".
См. комментарий @wowikv. Он все правильно написал. :))
попробуйте пустить звук через усилитель.
Глупо слушать громко музыку от гамнитолы с херовым радиатором.
зачем вам это старое г? 4xA7. и оно то у вас греется еще?)
новые минимум с 4*A73 взять и оперативки побольше. 4Гб очень мало. т.к. уже есть kiwi browser, yandex browser с пк хрома расширениями. ff, iceraven(в ff расширений нифига нет почти, а iceraven - форк ff, где можно поставить любые,,пусть даже частично или полностью нерабочие, неюзвбельные) и тп появляются потихоньку.
А нельзя сразу покупать нормальное устройство, а не всякое гавно? Забудете что такое 4pda, перегрев и мудернизация.
Я менял усилитель и кондер в похожей магнитоле, нечего сложного. Откусил все ножки у усилка и выпаял каждую потом. С кондером все проще. Усилок поставил TDA7850 и кондер Nichicon 6800мкФ к нему. Инструкций на двайве2 навалом.
Все перепайки ТДашек что мертвому припарка, улучшение качества происходит онли в голове перепаявшего.
Самый дешевый внешний усилитель кардинальным образом улучшит звук. Других вариантов нет к сожалению.
Андроид точно десятка? А то возможна версия 6-7 с фековой маркировкой. Посмотрите версию андроида через cpu-z. Возможно рутировать ее проще чем кажется.
Выглядит как Teyes, по ссылке 4pda не она. Может сразу нужно было ее взять? У них и рут есть и прочее
