Как двигатель ваз собрать
Установите на стенд чистый блок цилиндров и заверните в него отсутствующие шпильки. Установите кронштейн крепления генератора и закрепите его двумя болтами.
Смажьте моторным маслом вкладыши подшипников и упорные полукольца коленчатого вала, а также поршни и сальники. При сборке двигателя после ремонта устанавливайте новые сальники коленчатого вала.
Рис. 2.17. Установка упорных полуколец коленчатого вала в гнезда среднего коренного подшипника
Установите в 1-е, 2-е, 4-е и 5-е гнезда блока цилиндров вкладыши с канавкой, а в 3-е гнездо блока цилиндров и в крышки коренных подшипников - вкладыши без канавки. Уложите в коренные подшипники коленчатый вал и вставьте в гнездо среднего коренного подшипника упорные полукольца (
Рис. 2.18. Метки на крышках коренных подшипников. Счет крышек ведется от стороны привода распределительного вала
Установите крышки коренных подшипников в соответствии с метками, которые нанесены на их наружной поверхности (
Рис. 2.19. Проверка осевого свободного хода коленчатого вала
Проверьте свободный осевой ход коленчатого вала. Для этого поверните блок цилиндров задней стороной вверх и установите на нее стойку с индикатором так, чтобы ножка индикатора упиралась во фланец коленчатого вала. Перемещая вал вверх и вниз (например, отвертками), замерьте индикатором свободный осевой ход вала (
Рис. 2.20. Держатель заднего сальника коленчатого вала. Стрелками показаны выступы для центрирования держателя относительно фланца коленчатого вала
Оправкой 67.7853.9571 запрессуйте в держатель (
Рис. 2.16. Блокировка маховика фиксатором 67.7820.9526
Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра. Установите шайбу и болты крепления маховика. Заблокируйте маховик фиксатором 67.7820.9526 (см.
Рис. 2.21. Установка поршня с поршневыми кольцами в цилиндр при помощи регулируемой втулки 67.7854.9519
Подберите поршни к цилиндрам по классу и одной группы по массе и соберите поршни с шатунами, как указано в подразд. "Шатунно-поршневая группа". С помощью регулируемой втулки 67.7854.9519 вставьте в цилиндры поршни с шатунами (
Рис. 2.22. Направляющие штифты масляного насоса
Для правильной установки насоса в его корпус запрессованы два направляющих штифта (
Рис. 2.15. Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала
Вставьте в отверстие масляного насоса маслоприемник с уплотнительным кольцом, прикрепите его к масляному насосу и к крышке второго коренного подшипника коленчатого вала (см.
Рис. 2.23. Втулки для центрирования головки на блоке цилиндров
Рис. 2.24. Порядок затягивания болтов головки цилиндров
Вставьте в блок цилиндров две центрирующие втулки (
Рис. 2.24. Порядок затягивания болтов головки цилиндров
Установите по центрирующим втулкам головку цилиндров, собранную в соответствии с указаниями подраздела "Головка цилиндров". Затяните болты крепления головки цилиндров в определенной последовательности (
Рис. 2.61. Болт крепления головки цилиндров
ПРЕДУПРЕЖДЕНИЕ
Болты крепления головки цилиндров допускается повторно применять только в том случае, если они вытянулись до длины L не более 135,5 мм (см.
Рис. 2.25. Проверка совпадения установочных меток на шкиве распределительного вала и задней защитной крышке
Приспособлением 67.7811.9509 поверните распределительный вал до совмещения метки на шкиве с установочным усиком на задней крышке зубчатого ремня (
Рис. 2.26. Проверка совпадения установочных меток на шкиве коленчатого вала и крышке масляного насоса
Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса (
Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн
Наденьте на шпильки головки цилиндров прокладки, установите выпускной коллектор и затяните центральную гайку его крепления. Затем установите впускную трубу с кронштейном 6 (см.
Рис. 2.10. Снятие топливной рампы с форсунками: 1 – рампа форсунок; 2 – регулятор давления; 3 – вакуумный шланг; 4 – впускная труба; 5 – форсунка; 6 – защелка форсунки
Установите рампу 1 (см.
Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн
Установите ресивер 4 (см. рис. 2.9) с прокладкой 3 и кронштейном топливопроводов и прикрепите его гайками к впускной трубе и кронштейну 6. Установите вакуумный шланг, идущий от ресивера к регулятору давления топлива.
Установите трубки подвода и слива топлива, прикрепив их к топливной рампе, к регулятору давления топлива и к кронштейну на ресивере.
Прикрепите к ресиверу дроссельный патрубок с прокладкой. Присоедините к дроссельному патрубку шланги подвода и отвода охлаждающей жидкости, а также шланг вытяжной вентиляции картера на холостом ходу.
Наденьте на коленчатый вал шкив привода генератора и закрепите его болтом с шайбой. Установите натяжную планку и генератор. Наденьте ремень на шкивы коленчатого вала и генератора и отрегулируйте его натяжение, как указано в подразд. "Генератор".
Залейте масло в двигатель через горловину на крышке головки цилиндров.
Видео про "Сборка двигателя" для ВАЗ 2115
Сборка двигателя ВАЗ 21083. Сделай Сам! Капитальный ремонт двигателя ВАЗ 2115 Часть №1 Сборка двигателя ВАЗ. Сделай Сам!
Запрессовка пальца в верхнюю головку шатуна
1 – оправка;
2 – регулировочная гайка;
3 – поршень;
4 – поршневой палец;
5 – направляющая втулка;
6 – шатун;
7 – винт.
ПОРЯДОК ВЫПОЛНЕНИЯ
После демонтажа устанавливаем двигатель на разборочный стенд. Снимаем генератор, головку блока цилиндров (см. Снятие и разборка головки блока цилиндров) , верхнюю крышку картера сцепления, маховик (см. Замена заднего сальника коленчатого вала) и масляный насос (см. Снятие и разборка масляного насоса).
Аналогичным образом извлекаем поршни с шатунами из других цилиндров.
Зажимаем шатун в тиски с накладками из мягкого металла.
Пальцами рук осторожно (не прилагая большого усилия) разжимаем замки поршневых колец и поочередно снимаем с поршня…
На двигателе ВАЗ-21083 поршневой палец вставлен в верхнюю головку шатуна с натягом.
Выпрессовываем палец ударами молотка по оправке, держа шатун навесу или уложив поршень в деревянную опору с цилиндрической выемкой под юбку поршня и отверстием под палец.
На двигателе ВАЗ-2111 применяются поршневые кольца плавающего типа, свободно вращающиеся в бобышках поршня и втулке шатуна. Для разборки поршня с шатуном зажимаем шатун в тиски с накладками из мягкого металла.
Таким же образом вынимаем второе стопорное кольцо.
Собираем двигатель в обратной последовательности.
В крышки коренных подшипников устанавливаем вкладыши без проточки на внутренней поверхности.
В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем вкладыши с проточками, а в третью постель — вкладыш без проточки (такой же, как и в крышке).
Cмазываем вкладыши моторным маслом и укладываем в опоры коленчатый вал. Вставляем в проточки опоры третьего коренного подшипника упорные полукольца, смазанные моторным маслом. Поверхности полуколец с антифрикционным покрытием (на них выполнены проточки) должны быть обращены к щекам коленчатого вала.
Устанавливаем крышки коренных подшипников в соответствии с метками (см. рис.), нанесенными на их наружной поверхности (счет крышек ведется со стороны привода ремня ГРМ). При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.
Затягиваем болты крепления крышек. Поршни к цилиндрам подбираются по классам.
Классы диаметров поршня и отверстия под поршневой палец, а также группа по массе поршня маркируются на его днище.
При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня с усилием нажатия большого пальца руки и не выпадал из поршня при вертикальном положении пальца. Для запрессовки пальца в верхнюю головку шатуна двигателя ВАЗ-21083 монтируем палец на универсальную оправку (см. рисунок).
Размер А вычисляем по формуле:
А = 0,5 x (D – B – C + Е) мм,
где D — диаметр поршня,
В — длина пальца,
С — расстояние между бобышками,
Е — ширина головки шатуна.
Винт 7 не затягиваем, т.к. при нагреве от шатуна палец удлиняется и винт может заклинить.
Для сборки поршней с шатунами нагреваем шатун на электроплитке или в муфельной печи (до 240°С).
Нагретый шатун зажимаем в тиски.
Сборку поршня с пальцем и нагретым шатуном производим быстро, т.к. после охлаждения шатуна изменить положение поршневого пальца не удастся.
Комментарии: Избранное: 0
Шаг 1
Шаг 2

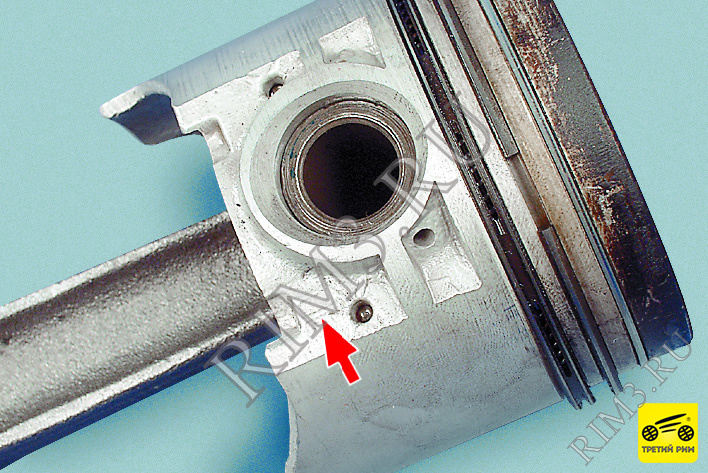

На двигателях, выпущенных после 1990 г., отверстий в шатуне и шатунных вкладышах нет. Поршень с шатуном можно соединять в любом положении.
Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением (рис. 4.11). При отсутствии его можно подобрать подходящую оправку.
Шаг 3

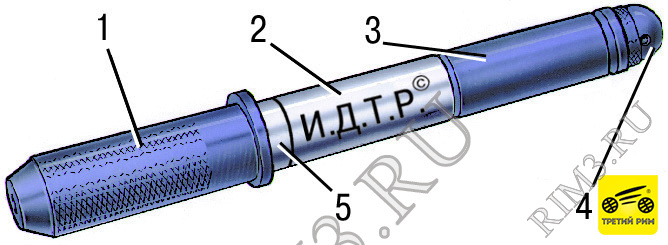

Рис. 4.11. Приспособление для запрессовки поршневого пальца: 1 – валик; 2 – поршневой палец; 3 – направляющая втулка; 4 – винт; 5 – дистанционное кольцо
Шаг 4
1. Наденьте поршневой палец 2 (см. рис. 4.11) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт.

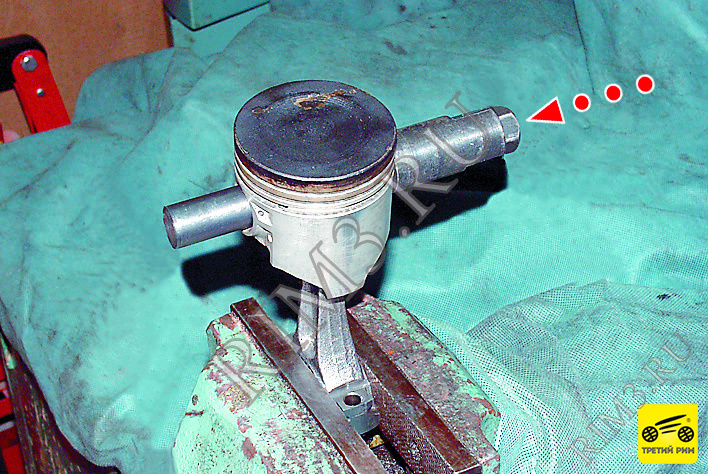

Шаг 5
2. Нагрейте шатун в печи до температуры 240 °С для расширения его головки. Извлеките шатун из печи и быстро зажмите его в тиски. Наденьте поршень на шатун, следя за тем, чтобы отверстие под палец совпало с отверстием в верхней головке шатуна. Усилием руки протолкните с помощью приспособления палец в отверстия поршня и шатуна до упора. Снимите приспособление. После охлаждения шатуна смажьте палец моторным маслом через отверстия в бобышках поршня.
Запрессовывайте палец как можно скорее, так как шатун быстро охлаждается и после охлаждения изменить положение пальца уже нельзя.
Во время установки пальца, соблюдая осторожность (поршень нагревается от шатуна), прижимайте поршень бобышкой к шатуну в направлении запрессовки пальца.

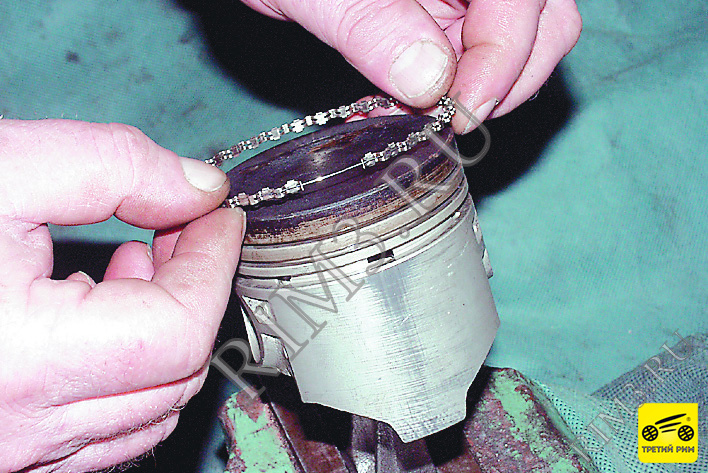

Шаг 6

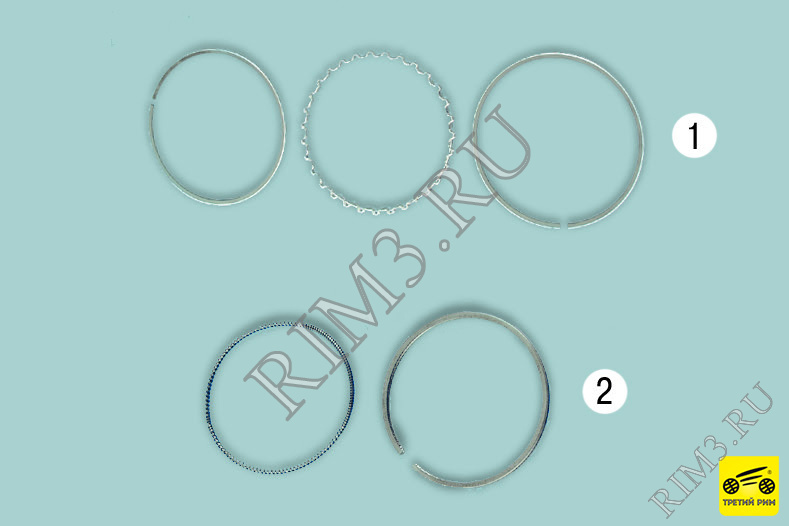

Шаг 7

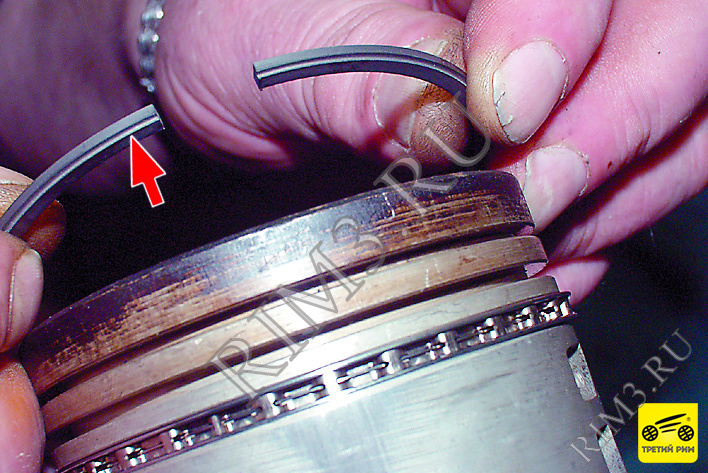

Шаг 8

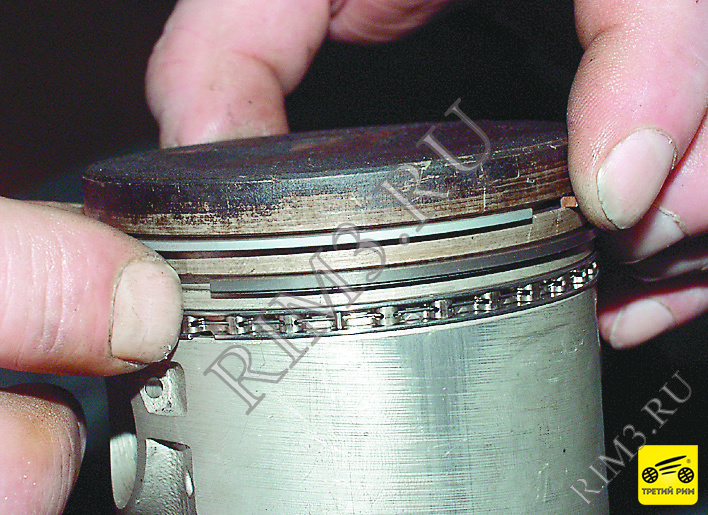

Шаг 9
– замок верхнего компрессионного кольца должен быть расположен под углом 30–45° к оси поршневого пальца;
– замок нижнего компрессионного кольца – под углом примерно 180° к оси замка верхнего компрессионного кольца;
– замок маслосъемного кольца второго типа (или замок верхнего маслосъемного кольца первого типа) – под углом 30–45° к оси поршневого пальца между замками компрессионных колец;
– замок нижнего маслосъемного кольца (первого типа) – под углом примерно 180° к оси замка верхнего маслосъемного кольца;
Шаг 10
12. Установите крышки (кроме задней) коренных подшипников и смажьте упорные полукольца моторным маслом.

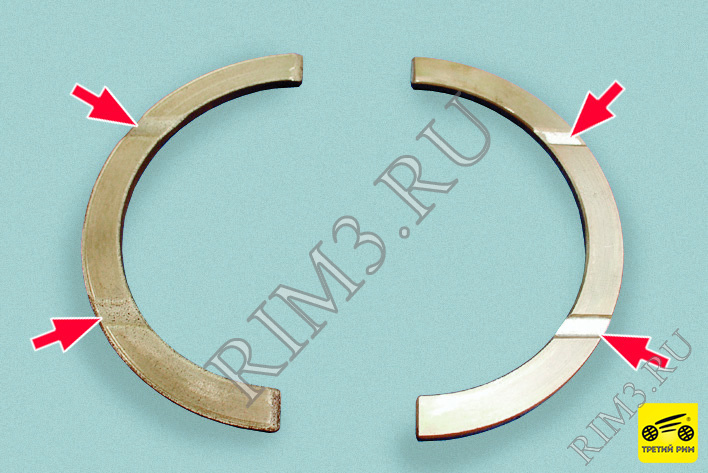

13. Установите заднее (металлокерамическое, желтого цвета) и переднее (сталеалюминиевое) упорные полукольца задней опоры коленчатого вала.
Шаг 11
Шаг 12
Шаг 13
14. Установите крышку заднего коренного подшипника и болты крышек, затяните их динамометрическим ключом моментом, приведенным в приложении 4.
15. Проверьте плоским щупом осевой зазор коленчатого вала, переместив монтажной лопаткой коленчатый вал до упора. Осевой зазор должен быть 0,06–0,26 мм. Максимально допустимый зазор 0,35 мм. Если зазор больше, замените упорные полукольца другими, увеличенными на 0,127 мм.
16. Проверьте правильность сборки, провернув коленчатый вал рукой на несколько оборотов. Вал должен вращаться свободно и плавно.
Шаг 14

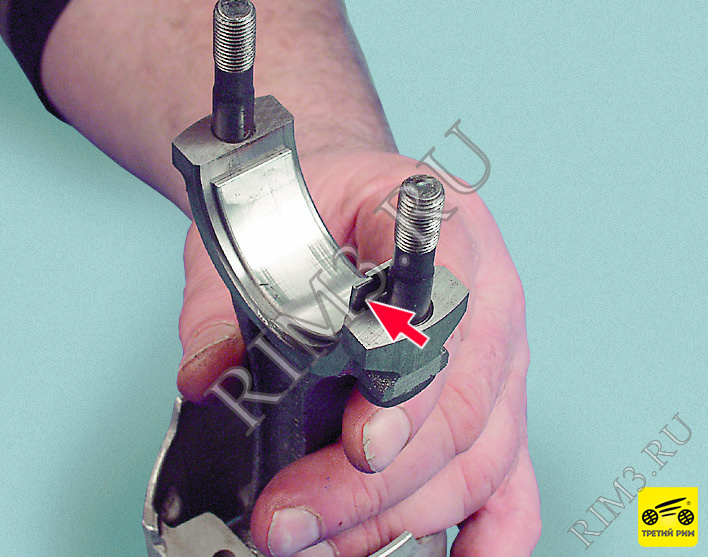

17. Вставьте шатунные болты (если их вынимали) и вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.
Шаг 15

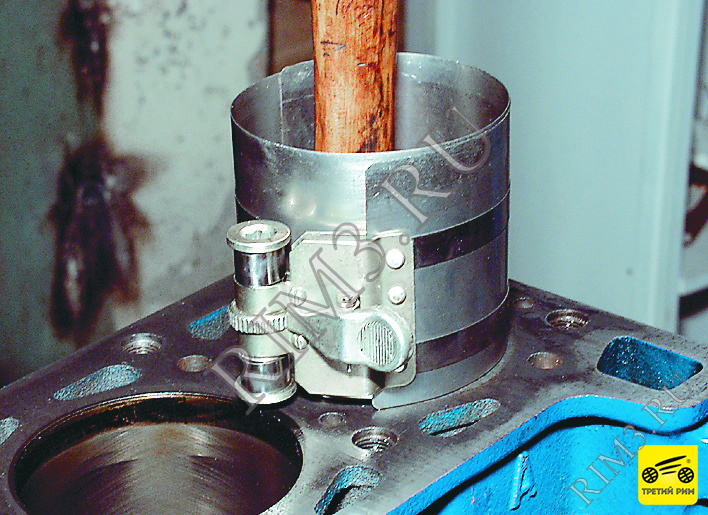

19. Установите на поршень приспособление для сжатия колец и, заворачивая винт, сожмите кольца, установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне и нажмите (например, ручкой молотка) на поршень, сдвинув его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры.
20. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.
Шаг 16

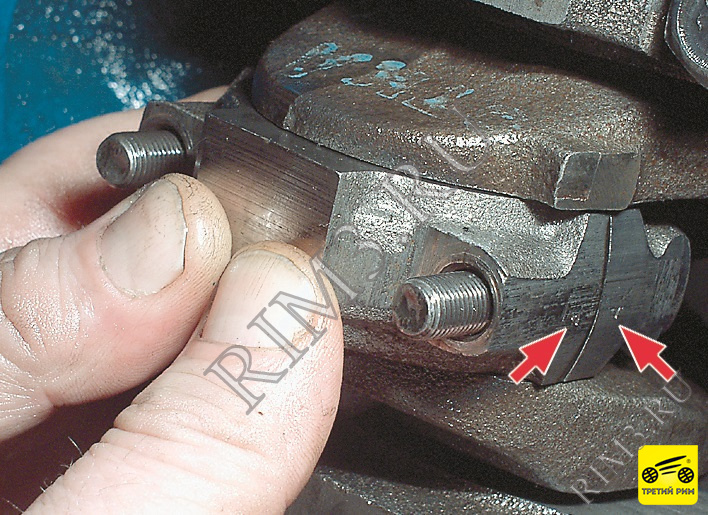

22. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала и совместив метки на шатуне и крышке.
23. Навинтите гайки шатунных болтов, не затягивая их окончательно. Аналогично установите крышки остальных шатунов.
Шаг 17

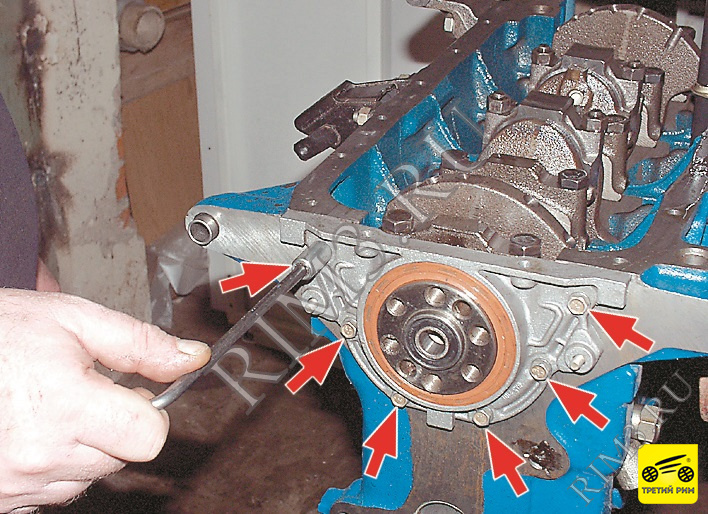

25. Установите держатель заднего сальника коленчатого вала, заменив прокладку. Отцентрируйте держатель относительно фланца вала специальной оправкой (если ее нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов крепления держателя, совместив плоскость держателя с плоскостью разъема блока без перекосов.
Шаг 18

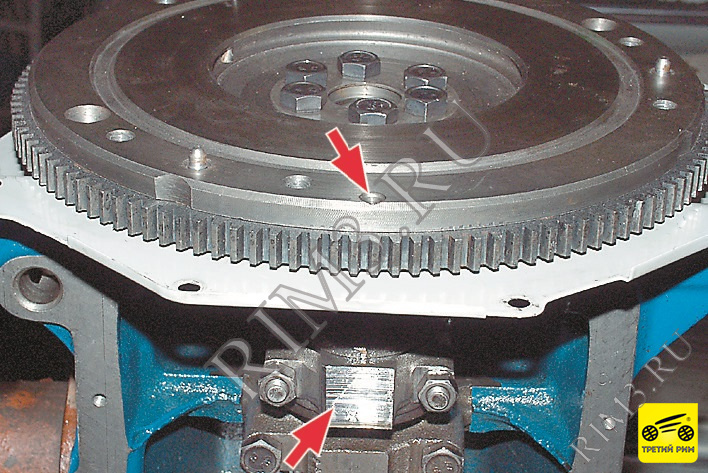

26. Установите маховик (предварительно установив переднюю крышку картера сцепления) так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки 4-го цилиндра, и закрепите маховик, затянув болты его крепления моментом, приведенным в приложении 4.
Шаг 19
29. Установите башмак натяжителя цепи. Поверните коленчатый вал так, чтобы совместить метку на звездочке коленчатого вала с меткой на блоке цилиндров. Наденьте цепь на звездочку, не меняя положения коленчатого вала.
30. Наденьте цепь на звездочку валика привода масляного насоса и, натянув ведущую ветвь, установите звездочку на валик, не затягивая окончательно болт ее крепления. Прикрепите к цепи проволоку и поднимите вверх цепь в полости привода (или подденьте сверху крючком и поднимите).
31. Наденьте цепь на звездочку распределительного вала, натяните ведущую ветвь и установите звездочку на вал, обеспечив совпадение метки на звездочке и прилива на корпусе подшипников и не затягивая окончательно болт ее крепления.
32. Установите натяжитель цепи (если его снимали при разборке головки блока цилиндров). Поверните коленчатый вал на два оборота в направлении вращения, чтобы обеспечить нужное натяжение цепи. Проверьте одновременное совпадение меток на звездочках с метками на блоке цилиндров и на корпусе подшипников.
33. Если метки не совпадают, повторите установку цепи. Если метки совпадают, окончательно затяните болты звездочек и отогните края стопорных шайб болтов звездочек. Установите крышку головки блока, заменив прокладку.
Шаг 20

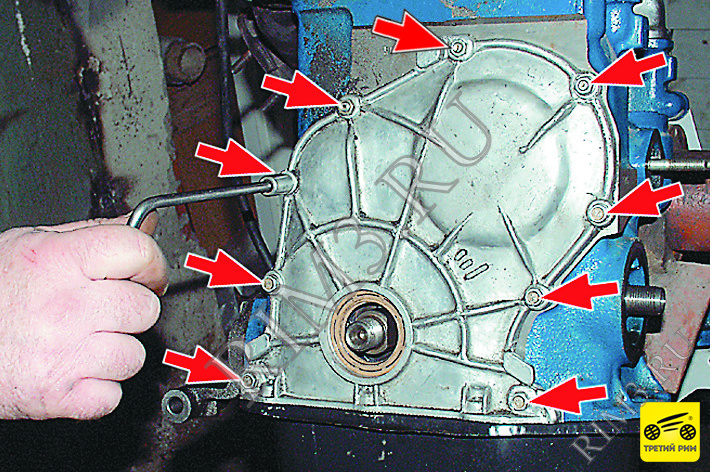

34. Установите крышку цепи привода распределительного вала с передним сальником коленчатого вала, заменив прокладку. Отцентрируйте держатель относительно фланца вала специальной оправкой (если оправки нет, центрируйте держатель по рабочей кромке сальника, временно установив шкив на хвостовик коленчатого вала), затяните болты и гайки крепления крышки.
Шаг 21

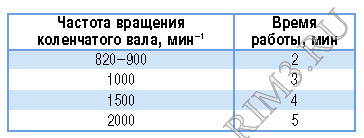

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу.
1. Убедитесь в правильности регулировки привода дроссельных заслонок, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.
Шаг 22
Шаг 23
3. Во время работы проверьте герметичность двигателя и его систем, давление масла, установку зажигания, частоту вращения на холостом ходу, обратите внимание на наличие посторонних шумов.
4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.
5. В начальный период эксплуатации автомобиля соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.
Лежали и ждали своего часа, запчасти для ремонта, с небольшим уклоном на тюнинг, двигателя ВАЗ 2106 со степенью сжатия 11, о которых писал ранее: часть 1 + часть 2 и вот на майские праздники потратив несколько выходных, повозился со сборкой. Практически собрал, ниже небольшой фотоотчет.
Поставил распредвал эстонец+ 11.2, это конечно не самый идеальный вариант выбора спортивного распредвала, устанавливаемого в целях экономии топлива, если следовать моим же утверждениям описанным вот здесь, но на первое время пойдет или поедет.
Технология установки масляных форсунок в двигатель ваз 2106 — здесь.
Подробности о купленных мною сальниках коленчатого вала "без пружин" — здесь.
ИЖ 2126 2003, двигатель бензиновый 1.8 л., 72 л. с., задний привод, механическая коробка передач — своими руками
