Ford Tourneo Connect представляет собой подобный Renault Kangoo пример скрещения легкового универсала и микроавтобуса. Предусмотрены несколько вариантов исполнения: SWB со стандартной базой или LWB c удлиненной базой, высокой крышей и повышенной грузоподъемностью. В данном материале мы подробно разберём схемы предохранителей Форд Турнео Коннект 1-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска с бензиновыми и дизельными двигателями.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
Местонахождение монтажный блоков
А - Монтажный блок моторного отсека;
В - Салонный блок
В салоне
Находиться с водительской стороны в левой части панели приборов, снизу от рулевого колеса.
Общий вид блока.
| Схема предохранителей салонного блока | ||
|---|---|---|
| № | Описание | Ток, А |
| F30 | Выключатель фар | 10 |
| F31 | Аудиосистема | 15 |
| F32 | — | |
| F33 | Реле контроля силы тока аккумуляторной батареи, реле ламп освещения салона | 7,5 |
| F34 | Реле 1 основных цепей зажигания, блок управления дополнительным обогревателем | 7,5 |
| F35 | — | |
| F36 | Электронный блок управления SRS | 7,5 |
| F37 | Выключатель фар, выключатель указателей поворота | 7,5 |
| F38 | Электронный блок управления SRS | 7,5 |
| F39 | — | |
| F40 | Комбинация приборов, аудиосистема | 7,5 |
| F41 | — | |
| F42 | Выключатель стоп-сигналов | 15 |
| F43 | Реле очистителя заднего стекла, электродвигатель очистителя лобового стекла | 20 |
| F44 | Предохранитель прикуривателя Турнео Коннект | 15 |
| F45 | — | |
| F46 | Разъем электрооборудования прицепа | 15 |
| F47 | Переключатель выбора зеркала заднего вида | 5 |
| F48 | Комбинация приборов, противоугонная система, блок управления противоугонной системы, блок управления системы парковки, реле аварийной сигнализации/реле указателей поворота | 7,5 |
| F49 | Обогреватель заднего стекла | 25 |
| F50 | Электропривод зеркала заднего вида на двери (со стороны пассажира), электропривод зеркала заднего видана двери (со стороны водителя) | 7,5 |
| F51 | — | |
| F52 | — | |
| F53 | Фонарь(и) заднего хода, обогреватели форсунок омывателя лобового стекла | 10 |
| F54 | — | |
| F55 | — | |
| F56 | Реле электродвигателя очистителя лобового стекла, реле очистителя заднего стекла, электродвигатель очистителя лобового стекла, переключатель режимов работы очистителя лобового стекла | 20 |
| F57 | Фара(правая), переключатель выбора топливного насоса, разъёме электрооборудования прицепа | 7,5 |
| Задний комбинированный фонарь(правый) | 7,5 | |
| F58 | Фара(левая)/задний комбинированный фонарь (левый) | 7,5 |
| F59 | Блок управления дополнительным отопителем | 7,5 |
| F60 | — | |
| F61 | Блок управления центральным замком/противоугонной системы, реле аварийной сигнализации/реле указателей поворота | 15 |
| F62 | Левая лампа подсветки номерного знака, правая лампа подсветки номерного знака | 7,5 |
| F63 | Блок управления противоугонной системой/центральным замком | 20 |
| № | Назначение реле | |
| 1 | стартер | |
| 2 | очиститель заднего стекла | |
| 3 | лампы освещения салона | |
| 4 | электродвигатель очистителя лобового стекла | |
| 5 | — | |
| 6 | — | |
| 7 | контроль силы тока аккумуляторной батареи | |
| 8 | Реле 1 основных цепей зажигания | |
| 9 | обогрев заднего стекла | |
В моторном отсеке
Монтажный блок находиться в задней части подкапотного пространства. Он закрыт пластиковой крышкой.
| Схема моторного блока предохранителей Ford Tourneo Connect | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | Блок предохранителей/реле в салоне | 40 |
| F2 | Резистор электродвигателя вентилятора системы охлаждения | 30 |
| F3 | Блок предохранителей/реле в салоне | 30 |
| F4 | Реле обогрева лобового стекла | 60 |
| F5 | Реле электродвигателя вентилятора системы охлаждения | 50/40 |
| F6 | Реле свечей накаливания | 60 |
| F7 | Блок предохранителей/реле приборной панели | 40 |
| F8 | Реле стартера | 20 |
| F9 | Реле системы управления двигателем | 20 |
| F10 | Генератор, диагностический разъем (DLC) | 10 |
| F11 | Дополнительный отопитель | 20 |
| F12 | Топливный модуль - предохранитель бензонасоса | 15 |
| F13 | Электронный блок управления ABS / АБС | 30 |
| F14 | — | |
| F15 | Реле дальнего света фар | 10 |
| F16 | Реле ближнего света фар | 10 |
| F17 | 10 | |
| F18 | Реле свечей накаливания (Дизель) | 40 |
| F19 | Выключатель фар | 10 |
| F20 | Комбинация приборов, блок управления комбинацией приборов | 10 |
| F21 | Реле звукового сигнала / Гудок | 15 |
| F22 | Реле системы освещения в дневное время, реле ближнего светофор | 20 |
| F23 | Электронный блок управления SRS | 20 |
| F24 | — | |
| F25 | Реле дальнего света фар, комбинация приборов | 10 |
| F26 | Реле полностью открытого положения дроссельной заслонки | 10 |
| F27 | Датчик наличия воды в топливном фильтре | 10 |
| F28 | Выключатель фар | 20 |
| F29 | Подогрев сидений | 15 |
| F64 | Электродвигатель вентилятора кондиционера/отопителя | 30 |
| F65 | — | |
| № | Назначение реле | |
| 1 | 1 электродвигатель вентилятора системы охлаждения | |
| 2 | Реле полностью открытого положения дроссельной заслонки | |
| 3 | система освещения в дневное время | |
| 4 | свечи накаливания | |
| 5 | Реле дальнего света фар | |
| 6 | Реле ближнего света фар | |
| 7 | обогрев лобового стекла | |
| 8 | Реле 1 основных цепей зажигания | |
| 9 | 2 электродвигатель вентилятора системы охлаждения | |
| 10 | 1 нагреватель охлаждающей жидкости | |
| 11 | Реле гудка | |
| 12 | 2 нагреватель охлаждающей жидкости | |
| 13 | Реле бензонасоса | |
| 14 | система управления двигателем | |
| 15 | — | |
| 16 | Реле 2 основных цепей зажигания | |
Обновленный вариант Ford Tourneo Connect, был запущен в производство в 2009 году. В стандартную комплектацию входят антиблокировочная система (ABS) с распределением тормозного усилия (EBD), система помощи при экстренном торможении, а также система ESP и трекшн-контроль. В данном материале мы подробно разберём схемы предохранителей Форд Турнео / Транзит Коннект 1-го поколения в рестайлинге 2009, 2010, 2011, 2012, 2013 года выпуска с дизельными двигателями.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
Местонахождение монтажный блоков
А - Монтажный блок моторного отсека;
В - Салонный блок
В моторном отсеке
Монтажный блок находиться в задней части подкапотного пространства. Он закрыт пластиковой крышкой.
Общий вид (Тип 1).
| Схема моторного блока предохранителей (Тип 1) | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Салонный блок | 40 |
| 2 | Сдвоенный вентилятор системы охлаждения | 30 |
| 3 | Блок предохранителей | 30 |
| 4 | Обогрев лобового стекла | 40 |
| 5 | Вентилятор системы охлаждения | 40 |
| Сдвоенный вентилятор системы охлаждения (главный предохранитель) | 50 | |
| 6 | Свечи накаливания | 60 |
| 7 | Салонный блок | 40 |
| 8 | Замок зажигания | 20 |
| 9 | Блок управления двигателем (ECM) | 20 |
| 10 | Датчик напряжения аккумуляторной батареи, диагностический разъем | 10 |
| 11 | Подогрев топлива | 20 |
| 12 | Стартер | 20 |
| Топливный модуль (предохранитель бензонасоса) | 15 | |
| 13 | Насос АБС | 30 |
| 14 | Клапан вентиляции картерных газов (PCV), редукционный клапан (VCV) | 10 |
| 15 | Левый дальний свет | 10 |
| 16 | Левый ближний свет | 10 |
| 17 | Правый ближний свет | 10 |
| 18 | Блок управления двигателем (PCM), датчик скорости, кислородный датчик | 10 |
| Свечи накаливания | 40 | |
| 19 | Дневные ходовые огни (габаритный свет) | 20 |
| 20 | Блок управления двигателем (PCM) | 10 |
| 21 | Насос системы вентиляции топливных паров (Vaporizer Pump) | 20 |
| 22 | Дневные ходовые огни (ближний свет) | 20 |
| 23 | Блок клапанов АБС | 20 |
| 24 | Блок управления свечами накаливания | 10 |
| 25 | Правый дальний свет | 10 |
| 26 | Муфта компрессора кондиционера | 10 |
| 27 | Системы управления двигателем | 10 |
| 28 | Противотуманный свет | 20 |
| 29 | Ближний свет (главное реле света) | 20 |
| 64 | Отопитель | 30 |
| 65 | Обогрев лобового стекла | 7,5 |
| Назначение модулей реле | ||
| R1 | Стартер | |
| R2 | - | |
| R3 | Обогрев ветрового стекла | |
| R4 | - | |
| R5 | Дальний свет | |
| R6 | Ближний свет | |
| R7 | Реле бензонасоса | |
| R8 | Блок управления двигателем (ECM/PCM) | |
| R9 | Свечи накаливания | |
| R10 | - | |
| R11 | Кондиционер | |
| R12 | Дневные ходовые огни | |
| R13 | Подогрев топлива | |
| R14 | Гудок | |
| R15 | Вентилятор системы охлаждения | |
| R16 | ||
| Диоды | ||
| D1 | - | |
| D2 | Вентилятор системы охлаждения | |
| Описание моторного блока предохранителей (Тип 2) | ||
|---|---|---|
| Пример доступа. | ||
| Схема. | ||
| № | Расшифровка | Ток, А |
| 1 | Обогрев лобового стекла (сигнал) | 7,5 |
| Реле заднего вентилятора, предохранители (блок в салоне): № 10, 15 | 25 | |
| 2 | '09-'10: Предохранители (блок в салоне): № 12, 13, 17, 20, 30, 37, 51 | 40 |
| '11-'13: Обогрев лобового стекла (правая сторона) | 40 | |
| 3 | '09-'10: Замок зажигания | 20 |
| '11-'13: Обогрев лобового стекла (левая сторона) | 50 | |
| 4 | Реле бензонасоса | 20 |
| 5 | Блок управления двигателем (PCM), система улавливания паров бензина (EVAP) | 10 |
| 6 | Генератор, диагностический разъем (DLC) | 15 |
| 7 | '09-'10: Реле ламп заднего хода | 10 |
| '11-'13: Замок зажигания | 20 | |
| 8 | Реле дальнего света | 15 |
| 9 | '09-'10: Предохранители (блок в салоне): № 1, 2, 3, 14 | 40 |
| '11-'13: Предохранители (блок в салоне): № 7, 19, 22, 25, 34, 40, 45 | 40 | |
| 10 | '09-'10: Предохранители (блок в салоне): № 7, 19, 22, 25, 34, 40, 45 | 30 |
| '11-'13: Предохранители (блок в салоне): № 20, реле дополнительного отопителя | 25 | |
| '11: Предохранители (блок в салоне): № 20, реле указателей поворота (некоторые модели) | 30 | |
| 11 | '09-'11: Реле стартера | 30 |
| '11-'13: Реле зажигания | 40 | |
| 12 | ABS / система предотвращения опрокидывания (RSC) | 30 |
| 13 | реле отопителя | 30 |
| 14 | Реле блока управления двигателем (PCM) | 10 |
| 15 | ABS / система предотвращения опрокидывания (RSC) | 20 |
| 16 | Реле вентилятора системы охлаждения (низкая скорость) | 30 |
| 17 | Реле вентилятора системы охлаждения (высокая скорость) | 50 |
| 18 | '09-'10: Реле дневных ходовых огней, реле прерывания ближнего света | 20 |
| '11-'13: Реле дневных ходовых огней, реле прерывания ближнего света | 25 | |
| 19 | '09-'10: Система контроля давления в шинах (TPMS) | 20 |
| '11-'13: Реле обогрева заднего стекла, предохранители (блок в салоне): № 1, 2, 3, 9, 14, 25, 35 | 50 | |
| 22 | Форсунки, блок управления двигателем (PCM), дополнительное оборудование | 10 |
| 23 | Правый ближний свет | 10 |
| 24 | Реле муфты кондиционера | 10 |
| 25 | Левый ближний свет | 10 |
| 26 | Система улавливания паров бензина (EVAP), кислородный датчик (HO2S), реле ламп заднего хода, система рециркуляции отработавших газов (EGR), датчик массового расхода воздуха/датчик температуры воздуха (MAF/IAT), датчик диапазона трансмиссии (TR), датчик поожения педали тормоза, селектор коробки передач | 10 |
| 27 | - | - |
| 28 | Блок управления двигателем (PCM) | 15 |
| 29 | Катушки зажигания, дополнительное оборудование | 15 |
| 35 | '09-'10: Блок управления двигателем (PCM) | 10 |
| '11-'13: Реле блокировки стартера | 30 | |
| Описание реле | ||
| R1 | '09-'11: Зажигание | |
| '11-'13: Обогрев лобового стекла (правая сторона) | ||
| Дополнительный отопитель | ||
| R2 | '11-'13: Блокировка стартера | |
| R3 | - | |
| R4 | Вентилятор системы охлаждения (высокая скорость) | |
| R5 | - | |
| R6 | Лампы заднего хода | |
| R7 | Реле бензонасоса | |
| R8 | Дальний свет | |
| R9 | Блок управления двигателем (PCM) | |
| R10 | Вентилятор системы охлаждения (низкая скорость) | |
| R11 | '09-'10: Стартер | |
| '11-'13: Обогрев лобового стекла (левая сторона) | ||
| R12 | Дневные ходовые огни (DRL) | |
| R13 | Ближний свет | |
| R14 | Муфта кондиционера | |
| R15 | Задний правый указатель поворота (некоторые модели) | |
| R16 | '11-'13: Передний противотуманный свет | |
| R17 | Задний левый указатель поворота (некоторые модели) | |
| Диоды | ||
| D1 | Вентилятор системы охлаждения | |
| D2 | Бензонасос | |
| D3 | Стартер | |
В салоне
Находиться с водительской стороны в левой части панели приборов, снизу от рулевого колеса.
| Схема салонного блока предохранителей Турнео / Транзит Коннект | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Общий электронный модуль (GEM) (аварийная сигнализация) | 15 |
| 2 | Электропривод зеркал | 5 |
| 3 | Переключатель освещения, общий электронный модуль (GEM) | 10 |
| 4 | - | - |
| 5 | - | - |
| 6 | Переключатель освещения, дневные ходовые огни (DRL) | 10 |
| 7 | Общий электронный модуль (GEM), звуковой сигнал/энергосберегающий блок (Battery Saver) | 15 |
| 8 | Модуль управления аудиосистемой (ACM), радио, комбинация приборов (IC), система контроля давления в шинах (TPMS) | 7,5 |
| 9 | '11-'13: Реле ламп заднего хода | 10 |
| 10 | Зажигание | 20 |
| 11 | - | - |
| 12 | '09-'10: Переключатель освещения | 10 |
| '11-'13: Переключатель освещения, передний/задний противотуманый свет | 7,5 | |
| '11-'13: Переключатель освещения, передний/задний противотуманый свет, подогрев форсунок омывателя лобового стекла | 10 | |
| 13 | Датчик положения педали тормоза | 15 |
| 14 | Предохранитель прикуривателя | 15 |
| Прикуриватель, передняя розетка | 20 | |
| 15 | Зажигание | 10 |
| 16 | - | - |
| 17 | Реле стеклоочистителя, общий электронный модуль (GEM), мотор стеклоочистителя | 20 |
| 18 | '11-'13: Реле переднего противотуманного света | 15 |
| Подогрев сидений | 10 | |
| 19 | Общий электронный модуль (GEM), комбинация приборов (IC), система рециркуляции | 7,5 |
| 20 | Зажигание, энергосберегающий блок (Battery Saver) | 10 |
| 21 | - | - |
| 22 | Модуль управления аудиосистемой (ACM), Audio Control Module (ACM), система распознавания речи (SRM), радио, Bluetooth/модуль управления голосом | 15 |
| 23 | Кондиционер, система помощи при парковке/парктроник (PAM) | 7,5 |
| 24 | Реле ламп освещения салона, энергосберегающий блок (Battery Saver) | 7,5 |
| 25 | Taxi Roof Lamp Switch | 15 |
| 26 | '11-'13: Энергосберегающий блок (Battery Saver) | 10 |
| 27 | Габаритный свет с правой стороны, правая фара | 7,5 |
| 28 | Освещение номерного знака | 7,5 |
| 29 | Переключатель освещения, датчик дождя | 10 |
| 30 | Дополнительный отопитель | 20 |
| 31 | Аудио система (система сохранения настроек и цепь электропитания) | 15 |
| 32 | Система АБС, ESP, датчик поворота рулевого колеса | 7,5 |
| 33 | Блок управления подушками безопасности (OCSM), индикатор отключения подушки безопасности (PAD), модуль управления удерживающей системой (RCM) | 7,5 |
| 34 | Общий электронный модуль (GEM), блокировка дверей, реле разблокировки задней двери | 20 |
| 35 | '11-'13: Система контроля давления в шинах (TPMS) | 20 |
| 36 | - | - |
| 37 | Передние стеклоочистители, блок управления стеклоподъемниками, реле One-Touch Down Window | 25 |
| 38 | Выключатель обогрева заднего стекла/зеркал | 7,5 |
| 39 | Габаритный свет, дневные ходовые огни, освещение номерного знака | 10 |
| 40 | Розетка | 15 |
| Розетка | 20 | |
| Аудио система (периферийные устройства) | 7,5 | |
| 41 | - | - |
| 42 | - | - |
| 43 | '11-'13: Реле указателя поворотов (задний правый) (некоторые модели) | 10 |
| 44 | '11-'13: Реле указателя поворотов (задний левый) (некоторые модели) | 10 |
| 45 | '09-'10: Задняя розетка | 15 |
| '11-'13: Задняя розетка, задняя розетка на центральной консоли, Transco Hand Wash | 20 | |
| 46 | Габаритный свет с левой стороны, левая фара | 7,5 |
| 47 | - | - |
| 48 | Аварийная сигнализация, система помощи при парковке, панель приборов, иммобилайзер двигателя | 7,5 |
| 49 | Обогрев заднего стекла | 25 |
| 50 | Общий электронный модуль (GEM), комбинация приборов (IC), система пассивной безопасности (противоугонная система), система контроля давления в шинах (TPMS), камера заднего вида, дисплей в зеркале заднего вида, электронная педаль газа | 7,5 |
| 51 | Общий электронный модуль (GEM), переключатель стеклоочистителя/омывателя, задний стеклоочиститель | 20 |
| 52 | - | - |
| 53 | - | - |
| Дополнительные предохранители | ||
| 59 | Кондиционер | 7,5 |
| 61 | Указатели поворота, модуль управления приводами замков дверей | 15 |
| Назначение модулей реле | ||
| R1 | - | |
| R2 | - | |
| R3 | - | |
| R4 | Освещение салона | |
| R5 | Передний стеклоочиститель | |
| R6 | Ближний свет (прерыватель) | |
| R7 | Обогрев заднего стекла | |
| R8 | '11: Энергосберегающий блок | |
| '11-'13: Зажигание | ||
| R9 | Разблокировка задней двери | |
| R10 | '11-'13: Передний противотуманный свет | |
| Дополнительный отопитель | ||
| R11 | Отопитель | |
| R12 | '11-'13: Энергосберегающий блок | |
| R13 | - | |
Рассмотрены автомобили форд коннект 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
Внимание! Расположение и назначение предохранителей на этой странице может отличаться от вашей, если это так, то воспользуйтесь схемой расположения предохранителей указанной на вашей наклейке. Расшифровка символов наклейки смотрите внизу страницы.
Блок предохранителей и реле в моторном отсеке форд коннект.
Блок расположен в задней части моторного отсека.
Для доступа к предохранителям освободите защелку и зажим боковой части и снимите крышку блока. Чтобы правильно закрыть крышку надавите на обе стороны защелки 1-2.
Схема расположения предохранителей и реле в блоке.
для увеличения нажмите на изображении.
Реле 1 электродвигателя вентилятора системы охлаждения
Реле полностью открытого положения дроссельной заслонки
Реле системы освещения в дневное время
Реле свечей накаливания
Реле дальнего света фар
Реле ближнего света фар
Реле обогревателя лобового стекла
Реле 1 основных цепей зажигания
Реле 2 электродвигателя вентилятора системы охлаждения
Реле 1 нагревателя охлаждающей жидкости
Реле звукового сигнала
Реле 2 нагревателя охлаждающей жидкости
Реле топливного насоса
Реле системы управления двигателем
Реле 2 основных цепей зажигания
(40A) Блок предохранителей/реле приборной панели
(30A) Резистор электродвигателя вентилятора системы охлаждения
(30A) Блок предохранителей/реле приборной панели
(60A) Реле обогревателя лобового стекла
(50/40A) Реле электродвигателя вентилятора системы охлаждения
(60A) Реле свечей накаливания
(40A) Блок предохранителей/реле приборной панели
(20A) Реле стартера
(20A) Реле системы управления двигателем
(10A) Генератор, диагностический разъем (DLC)
(20A) Дополнительный отопитель
(15A) Реле топливного насоса
(30A) Электронный блок управления ABS
(10A) Реле дальнего света фар
(10A) Реле ближнего света фар
(10A) Реле ближнего света фар
(40A) Реле свечей накаливания (Дизель)
(10A) Выключатель фар
(10A) Комбинация приборов, блок управления комбинацией приборов
(15A) Реле звукового сигнала
(20A) Реле системы освещения в дневное время, реле ближнего светофор
(20A) Электронный блок управления SRS
(10A) Реле дальнего света фар, комбинация приборов
(10A) Реле полностью открытого положения дроссельной заслонки
(10A) Датчик наличия воды в топливном фильтре
(20A) Выключатель фар
(15A) Подогреватель сидений
(30A) Электродвигатель вентилятора кондиционера/отопителя
Блок предохранителей и реле в салоне Ford Connect.
Расположен под панелью приборов слева, снизу от руля.
Для доступа к предохранителям снимите панель отделки.
На тыльной стороне панели отделки находится схема расположения предохранителей, расшифровку символов которой вы можете посмотреть внизу страницы.
Назначение и описание.
Реле очистителя заднего стекла
Реле лампы освещения салона
Реле электродвигателя очистителя лобового стекла
Реле контроля силы тока аккумуляторной батареи
Реле 1 основных цепей зажигания
Реле обогревателя заднего стекла
(10A) Выключатель фар
(7,5A) Реле контроля силы тока аккумуляторной батареи, реле ламп освещения салона
(7,5A) Реле 1 основных цепей зажигания, блок управления дополнительным обогревателем
(7,5A) Электронный блок управления SRS
(7,5A) Выключатель фар, выключатель указателей поворота
(7,5A) Электронный блок управления SRS
(7,5A) Комбинация приборов, аудиосистема
(15A) Выключатель стоп-сигналов
(20A) Реле очистителя заднего стекла, электродвигатель очистителя лобового стекла
(15A) Разъем электрооборудования прицепа
(5A) Переключатель выбора зеркала заднего вида
(7,5A) Комбинация приборов, противоугонная система, блок управления противоугонной системы, блок управления системы парковки, реле аварийной сигнализации/реле указателей поворота
(25A) Обогреватель заднего стекла
(7,5A) Электропривод зеркала заднего вида на двери (со стороны пассажира), электропривод зеркала заднего видана двери (со стороны водителя)
(10A) Фонарь(и) заднего хода, обогреватели форсунок омывателя лобового стекла
(20A) Реле электродвигателя очистителя лобового стекла, реле очистителя заднего стекла, электродвигатель очистителя лобового стекла, переключатель режимов работы очистителя лобового стекла
(7,5A) Фара(правая), переключатель выбора топливного насоса, разъёме электрооборудования прицепа, задний
(7,5A) Фара(левая)/задний комбинированный фонарь (левый)
(7,5A) Блок управления дополнительным отопителем
(15A) Блок управления центральным замком/противоугонной системы, реле аварийной сигнализации/реле указателей поворота
(7,5A) Левая лампа подсветки номерного знака, правая лампа подсветки номерного знака
(20A) Блок управления противоугонной системой/центральным замком
Расшифровка символов изображенных на коробке с предохранителями Ford Tourneo Connect с 2002 года выпуска.
2 года
| цитата: |
| Эврика! Оказывается Форд можно закрыть ключом от любого форда, а открыть только своим. Проверено. koo-koo.jpg |
Форд можно закрыть всем,что влезет в личинку замка
Есть два вопроса: 1. Во время замены топливного фильтра понял, что электрического топливного насоса( в топливном баке) в наших машинах нет. А в инструкции по обслуживанию написано, что дизелные варианты комплектуются насосом, да и в схеме есть предохранитель этого насоса! Как это понять?
2.Перестал работать насос подачи воды в омыватели стекол. В схеме нет предохранителя на этот насос. И вообще расположение предохранителей не совпадает с тем, что нарисовано на крышке предохранителей. По схеме предохранитель прикуривателя второй с края, а вдействительности он третий.
Авто Форд Транзит Коннект TDCI
14 янв аря 2011
Любознательный
Возможно и были варианты топливной аппаратуры с насосом, но на наших нет и не надо.
Отдельного предохранителя действительно нет, все питается с общего F56 20А.
Схемы есть??
14 янв аря 2011
| цитата: |
| все питается с общего F56 20А. |
Это, что на все электрооборудование? Или как понять? А где находится? Какие потребители к нему подлючены? Я такого предохранителя не нахожу. Есть книга на русском языке. купил на рынке.
14 янв аря 2011
С насосом разобрался. Предохранитель общий на насос и стеклоочистители. Уровень жидкости в бачке стеклоомывателей странный. Визуально видно жидкость в заливном патрубке бачка. Думаю, что полный бачек. А вода не идет. Поэтому сделал ошибочный вывод что не работает насос. Попробовал долить жидкость, вошло пол литра и насос заработал! Так какой объем бачка, что поллитра в минус и уже не работает? Выходит поллитра! Не реально.
Сегодня сломался дворник, точнее то на что он крепится, попытался заказать в Экзисте, зарядили 2800! Неужто нельзя подобрать его с машинки попроще?
Bra1H
Сними оба поводка, в магазине автозапчастей подберешь от отечественных вариантов плюс нужны дворники к ним, Фордовские не подойдут.
andreypet
Если Bra1H купит отечественные поводки с малым крючком, то на них не встанут те, что стояли с большим, и переходники не подойдут, на фордовских ось толще. Посему и написал, что бы сразу смотрел на дворники, что бы два раза не бегать.
| цитата: |
| 55 на 50 (47) - моторчик стеклооч и остальное железо дольше прослужит. |
14 янв аря 2011
andreypet
Я ничего против не имею установки Чемпиона с переходником соответствующим, на фордовские поводки, или не на фордовские с соответствующим переходником ты не понял что я писал, однако.
Поводки будут нештатные уже не фордовские, и фордовские щетки ты в них не запихнешь, мало того если и достанешь переходники от того же чемпиона, на штатные дворники ты эти переходники не напялишь.
Всем привет.Поставил я тут китайские щетки ALCA ,чистят на ура. Рекомендую.
Брал я эту алку.На бусе в свое время отрабатывали четко ровно один год.Итак лет 5 .Но когда думал попробовать на конике.На втором дожде начали хрюкать.Я смотрю они вроде без каркасные,может будут и получше т.к. новое поступление.У меня были каркасные,думаю их закупили в свое время в китае до хрена,вот они и начали сохнуть.Сейчас стоят бошевские,иной раз похрюкивают ,но из всех что стояли более мение.Чемпион не пробовал
15 янв аря 2011
Кто подскажет как можно и можно ли вообще узнать реальный пробег машины, а то купил 07 года с пробегом типо 48т. ?
Bra1H
Оценить по состоянию салона, 48т. должен как новый быть, руль если и блестит то слегка, дальше уже затираться будет.
Bra1H
На педали посмотри,кто хозяин,чем занимался(хотя бы приблизительно).А то действительно пробег маловатый,как минимум в два раза.Хотя у него может быть и не одно авто .
Для примера: у меня авто одно, 07 года (правда купил его в 08), пробег 34т.км. (машина чисто семейная, до работы недалече, по служебным делам передвигаюсь в основном на казенной) Так что все может быть!
Дык внешне вроде порядок, однако износ передних тормозных дисков мм 1.5-2 да и на кочках что то где то отбивает, но не сильно, задние двери поскрипывают, задние тормоза ( барабаны) как новые, хотя мож их меняли итд
Bra1H
Не парься. Точно все равно не узнаешь. Такими вопросами надо задаваться до покупки. У меня 07' 97 тык. - педали потерты, а руль - ничего так. Зато пороги все обшарпаны.
Привет всем!
Bra1H
У меня 2005 год (продана2006), покупал год назад с пробегом 50т. Не красилась. Износ на передних дисках не значительный. При покупке стояла "родная" почти истертая резина Пирелли, запаска новая. Далее, запись в сервисной книге при ТО, наклейка при замене масла с указанным километражем и датой, общее состояние, накладки на педалях подтертые, но не до металла, руль слегка подтерт, был порван чехол кулисы в районе третей передачи. Сидения, обивка, обшивка, почти как новые. На капоте и лобовом стекле есть сколы (наша аэродинамика). Были заменены резинки переднего стаба, и втулка рулевой рейки (по собственной инициативе), плюс передние колодки и свечи. Ну и конечно резина. Заглядывал на ремень ГРМ (ЭТО ВАЖНО. ), выглядит очень бодренько. Ремень агрегатов тоже хороший (Моторкрафт, похоже родной). Жидкости все светлые (хотя может и заменили). Родной аккумулятор (Не показатель, у нас Крым, - тепло). Из этого всего, можно судить что пробег похоже реальный . А там, всякое бывает.
Может кому пригодится для сравнения.
2 года
19 сент ября 2020
Может кто-нибудь - у кого такая же машина - снизайдёт до моего вопроса - выдернет R1 в блоке предохранителей под капотом (дело 3-5 минут) и попробовать стартануть стартером - будет крутиться стартер или нет. Буду очен благодарен! А если ещё сможе
те ещё и переменуть проводом при включенном зажигании(машина должна находиться на нейтрали и на ручнике) силовые контакты реле R1(это контакты 3 и 5 на релюшке - фото реле прикрепляю) то буду вообще безмерно благодарен! Заранее спасибо за ответы! С уважением роверс
19 сент ября 2020
Привет народ ! Спасибо за помощь! В очередной раз отвечаю себе сам!
1) В блоке предохранителей в салоне реле стартера указанного в мануале - НЕТ.

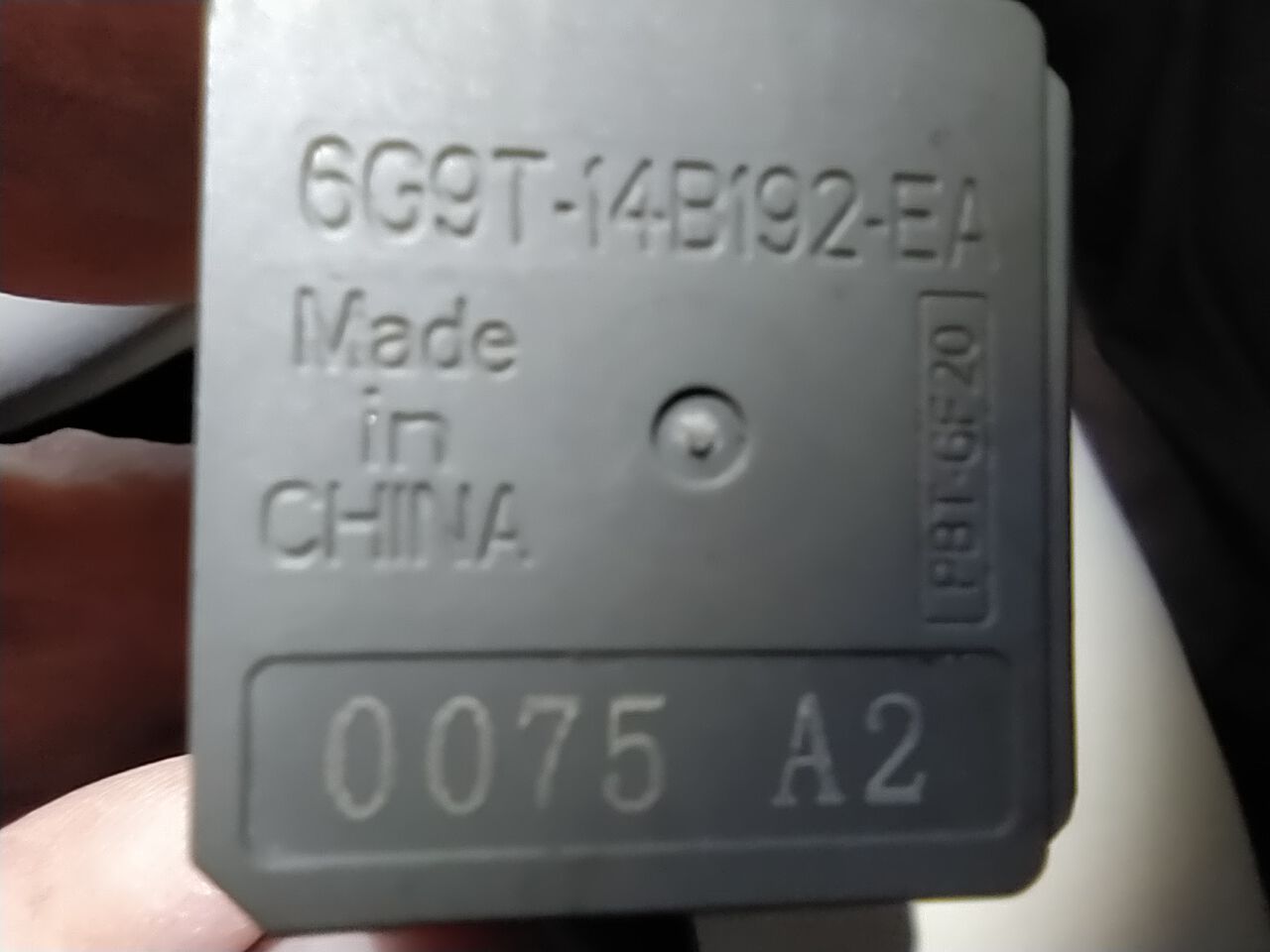

2) В блоке предохранителей под капотом реле R1 указанное как реле стартера является - реле для дворников - проверено выниманием релюшки и включением дворников(не работают) и перемыканием силовых проводов(дворники работают!
3) Начал искать дальше реле стартера и наткнулся на разъём ведущий провод от реле стартера (по схеме номер 50 серого цвета) на втягивающее реле стартера - находится под капотом и прикреплён к поддону аккумулятора! Разъединил разъём - внутри всё чисто(без окислов). Начал переворачивать разъём и у меня на глазах провод номер 50(серого цвета) по схеме в одном месте лопнул и отвалился(перегнил, хотя я бы не за что внешне бы на него не подумал - вобщем повезло!) Запаял провод - всё ожило и заработало!Сечение провода там кстати где-то 1мм медь - так что ток через втягивающее стартера идёт 12-15 А максимум, судя из сечения провода - значит релюшк должна ббыть ампер на 20-30 не больше!
Ура! Сейчас на тест драйве - через недельку отпишусь о результатах! Дальше реле стартера искать не стал - и так уже почти неделю дрючусь с машиной и "качаственными" неточными схемами в учебниках по моему авто!! ЕСЛИ КТО ЗНАЕТ ГДЕ ОНО НАХОДИТСЯ НА МАШИНЕ Ford Tourneo Connect 2010 года рестайлинговый (длинный высокий!) 1.8TDCI 110 л.с, двигатель RWPA ОТПИШИТЕСЬ И СБРОСЬТЕ ФОТКУ СЮДА НА ФОРУМ!
Спасибо всем кто пытался и не пытался помочь! С уважением ко всем роверс! Ровных дорог и поменьше поломок!
Читайте также:
