Форд фокус 2 где находится аукс
Как снять патефон 6000 и где найти распиновку разъемов.
Покольку есть кнопка AUX на морде и переключение на проигрывание с этого входа, должны быть одноименные контакты. Кто знает ?
цитата: |
Как снять патефон 6000 и где найти распиновку разъемов. Покольку есть кнопка AUX на морде и переключение на проигрывание с этого входа, должны быть одноименные контакты. Кто знает ? |
хмм. извени, где ты там увидел кнопку AUX. мне просто интересно, таже самая магнитола.. Если можешь скинь фотку интересно посмотреть.
Под кнопкой CD кнопка AUX.
Управление ченьжером включается длительным нажатием кнопки CD.
В описании есть такой вариант патефона.
Кто знает как снять и распиновку разъемов?
Не хочется за такую мелочь отдавать бабло жукам на сервисе.
Снять магнитолу просто. Ненужную кредитную карточку я разрезал по длине на 4 узкие полоски (ширина их должна быть такая, чтоб пролезали в щели на морде магнитолы). Затем у каждой полоски я срезал угол (чтоб получилось что-то, типа клина). Если посветить фонариком в щели на морде магнитолы, то там видны металические зажимы. Надо вырезанные "клинья" вставить так, чтобы эти зажимы отогнуть (отгибать в сторону центра магнитолы).
Снимал при помощи полосок из жести, можно использовать лезвия для узкого канцелярского резака, подходят идеально.
DEHiCKA
В микрокате есть несколько вариантов кабелей для аудио систем (по моему 3-4).
Кстати у меня балалайка другая,вместо кнопки CLOCK-PHONE, вместо PHONE-AF
В pdf-ке ничего полезного нет. Там информация для переходника на 1-DIN магнитолу. Ну разве что у кого-то есть этот переходник - тогда можно в точности установить что-куда идёт.
Белый разъём используется для AUX и управления changer
DEHiCKA
Видимо у тебя уже всё разведено. Похоже что те три провода в белом блоке у тебя идут в район "бардачка". Вполне вероятно, что не хватает только разъёма в самом "бардачке". А может он стоит?
Немного обобщил информацию (14.04.2006).
Для варианта с CAN (наш случай) получается так:
9 - MIDDLE CAN+
10 - MIDDLE CAN-
11 - KEY GND
12 - PWR GND
13 - ANTI-THEFT
14 - ILL
15 - +
16 - ACC
REMOTE+CHANGER+PHONE
1 - PHONE+
2
3 - AUX L+
4 - AUX R+
5 - PHONE MUTE
6 - REMOTE CONTROL+
7 - PHONE-
8 - REMOTE CONTROL-
9 - AUX L-
10 - AUX R-
11
12
Для входа AUX (модель с кнопкой AUX) задействуются 5,6 и 11 контакты белого разъема.
Каталожный код круглого разъема для установки в бардачек 1310208.
код |
Pin 11 - AUX R Pin 5 - AUX L Pin 6 - GND |
С этим сходится, если только номера у тебя другие не проставлены на белом блоке
На самом деле нужно в свежем ТИСе посмотреть, там будет всё с цветами правильными для Фокуса. У меня нет к сожалению.
И ещё - по фотографии непонятно. "Провод" с надписью "Dacar. " или "Decar" - толстый? Вполне вероятно, что он экранированный и как раз в нём идут провода для L и R.
Короче, потыкал сейчас провода в белом разъеме, похоже это оно! Наводка идет соответственно на левый и правый каналы
Пойду попробую к ним плеер присобачить пока светло.
DEHiCKA
Не спеши резать провода. Похоже оригинальный разъём, который ставится в "бардачек" имеет finis 1256010. В микрокате в каталоге мондео он прямо с надписью AUX IN. В каталоге фокуса - похожий. Цены нет.
И ещё: если не заработает - проверить надо в меню ЦД6000, что AUX IN разрешён. Читал в мондео клубе. Там такая же балалайка и уже с разъёмом.
Итак господа, Да здравствует Линейный вход в CD6000!
Все работает, три провода из белого разъема, это они самые, далее идут в экранированом виде в район бардака. Пойду искать конец.
quickie
Я не резал, просто воткнулся проводами в дырки параллельно родным проводам.
DEHiCKA
Супер, есть куда ТВ воткнуть,DEHiCKA респект! Фотки потом выложи где концы.
А у меня на 6000 вместо AUX CD DJ этто одно и тоже?
m093
Как я понимаю, есть разные версии 6000. На всякий случай сними, посмотри, какие у тебя разъемы сзади, как у меня или нет. До конца не добрался, пока нашел отвертку звездочкой, стемнело уже.
Кстати, никто не знает как бардак снять, там вверху четыре винта, это понятно. В нижней части бардачка просматривается некое подобие заглушек, снять их не получилось, боюсь сломать.
Да, на нажал ни них вниз, отщелкнулись. Снял бардачок, пошарил там везде внутри, кабеля не нашел. Зато сверху выпал еще один винтик каким бардачок прикручен. Видел фотки, панель на заводе вверх ногами собирают, видимо при сборке уронили, и он там балтался Маленький красный разъем походу от can шины.
Остается вариант, что кабель кинули для хендз фри под центральную консоль.
DEHiCKA - респект
если ты про те заглушки, что рядом с петлями крышки бардачка - то они как-бы откидываются вниз
аккуратно поддеваешь на себя заглушку со стороны нижней поверхности бардачка и она должна отщелкнуться
зы: у меня нет кнопки AUX, есть CDDJ и похоже английским ребятам не удалось подключить линейный вход именно на таком варианте, со словами, что его надо включать программно.
да, там еще были слова о возможном мифическом MP3 плейере, который можно подключать парралельно с CD чейнджером (и переключаться между MP3 и CD чейнджером последовательным нажатием на CDDJ), но все ссылки на рисунки не работают
DEHiCKA
сколько контактов? Тот, что к проводу примотан? На фотографии красного нет.
Какие там по цвету провода? Судя по фото (хотя с цветами там беда) - там есть два белых, как в белом блоке у 6000. Похож на нужный.
А в самом бардачке есть место, размеченное под разъём?
P.S. Там этот провод вообще странно выглядит. Зачем-то сделали петлю (чтобы не болтался. ). И при этом целиком обмотан мягким чем-то. Такое впечатление, что это чтобы не стучать по боковине бардачка. Сдаётся мне, что это нужный провод и разъём.
Подскажите, пожалуйста, как подключается разъем aux на Форд Фокус 2?
В ФФ2 устанавливается только CD-магнитола, которая может иметь разные модификации. Тут всё будет зависеть от года выпуска самого автомобиля. Но также на этой магнитоле может быть разъем AUX с кнопкой или может и не быть его. Потребуется такой разъем для подсоединения внешнего устройства к магнитоле.
Магнитола с AUX разъемом.
Если нужно будет установить такой разъем, то сделать это можно и самостоятельно. Если в машине уже есть такой выход, то находится он возле прикуривателя. Может быть, что к тому месту просто подведены провода от магнитолы, а самого разъёма нет.
Процесс:
Откручиваем корпус бардачка.
Из под железного опоры (слева наверху на фото) вытаскиваем обмотку проводов, откручиваем изоленту и вытаскиваем 4-пиновый провод.
Подключаем AUX разъем.
Выводим AUX порт под панель кондиционера.
Видео об установке AUX разъема на Форд Фокус 2
Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля "от и до". Вы можете всегда обратиться ко мне за советом.
Смена штатной магнитолы на другую — не выход, так как будет потерян внешний вид. Все! Решился установить AUX в Ford Focus 2 с магнитолой 6000СD.
ВАЖНО! перед выключением магнитолы вашего автомобиля проверьте, есть ли у Вас код от нее. Код состоит из 4 цифр, стикер с ним может быть наклеен на самой магнитоле, сервисной книжке, или в бардачке . Может также находиться в солнцезащитном козырьке, подлокотнике. Не упустите этот момент, ибо из-за потери кода восстановление в салоне вам обойдется очень дорого!
Набор.
1. Подготовка ресурсов.
Нужно сделать пластинки в виде конусов из твердого пластика желательно из ненужных скидочных и банковских карт (я использовал специальные ключи которые можно купить здесь ) и нужна отвертка.
Бардачек.
2. Открывайте бардачок.
Cнизу находятся три заглушки, зажимайте вовнутрь их и откручивайте три болта. Откручивайте еще 4 болта сверху, чтобы можно было изъять бардачок, а аукс выводим через него .
Вытаскиваем магнитолу.
3.Чтобы провести AUX, сначала нужно вынуть магнитолу. Возьмите пластинки или ключи и вставляйте их острием в 4 отверстия, которые по краям автомагнитолы и втыкайте их, пока не поймете, что крепления сдвинулись.
Снимаем рамку.
4. Вытаскивайте магнитолу и откручивайте болты на раме (по два слева и справа). Далее изымайте раму, начав с верха конструкции.
Подключаем AUX
5. Дальше подключайте Aux.
Чтобы все получилось, заранее выньте белую фишку из автомобиля она не понадобиться в дальнейшем и не на что она не повлияет и вместо нее нужно вставить купленный кабель aux предварительно подготовив его ВНИМАНИЕ! В некоторых моделях фишки может не быть,но в любом случае должно быть пустое гнездо справа магнитолы.
И так включите магнитолу, нажмите AUX и подключайте к ней провод. Проверяем все ли работает, получаем кучу эмоций. Примечание: Иногда для работы AUX недостаточно его просто вставить, в некоторых случаях необходимы танцы с бубном :Проверяете работоспособность, если звука не будет то есть выкрутили звук на максимум на телефоне и на магнитоле включили трек , звука нет или очень тихий, в режиме проигрывания достаете фишку аукс из магнитолы и вставляете её еще раз (туда сюда) делаете так до тех пор пока магнитола не поймет что разъем активный в конечном итоге музыка заиграет как надо. Такова особенность магнитолы форд. Первый признак работы кабеля это тихий звук из правой колонки при выкрученом на максимум звуке магнитолы, просто наберитесь терпения все заработает само собой. Протягивайте провод в бардачок и закрутите бардачок обратно. Собираем все обратно.
Разбираем фишку
Вынимаем панель
Если кто-то хочет большей аккуратности и не нравится, что кабель болтается в бардачке, то возьмите кабель на маму и выводите под блок климат-контроля:
1. Открутите два болта, которые под блоком климата и вынимайте панель с кнопками (если они есть). Выдергивайте любой разъем из пустого слота, провода что к подходят к пустым слотам неактивны так что их можно просто спрятать.
Пустой слот
Если кто-то хочет большей аккуратности и не нравится, что кабель болтается в бардачке, то возьмите кабель на маму и выводите под блок климат-контроля:
1. Открутите два болта, которые под блоком климата и вынимайте панель с кнопками (если они есть). Выдергивайте любой разъем из пустого слота, провода что к подходят к пустым слотам неактивны так что их можно просто спрятать.
Готово !
2.ГОТОВО! Теперь слушаем музыку с любого устройства через Aux на магнитоле 6000CD для Ford Focus 2 . Приятного пользования!
Как снять патефон 6000 и где найти распиновку разъемов.
Покольку есть кнопка AUX на морде и переключение на проигрывание с этого входа, должны быть одноименные контакты. Кто знает ?
ЖЕЛЕЗЯКА
Если комплектация Ghia, то разъем для подключения AUX за бардачком имеется, в этой теме уже про это писали
чисто случайно,защел в эту тему на работе с телефона--думаю дай на своём ФФ 2 2005 года посмотрю-разобрал бардачек все нашел,доехал до магазина купил маму с разъемом 3,5 и закрепил в заглушке рядом с крутилками- осталось провод по короче найти ,а то 1,8м это много.
27 авг уста 2012
Vadster
У меня фф 2 дорестайл 2006 г.комплектация ghia. , разьема за бардачком не было, снял магнитолу и там пусто, т.е. нет провода вообще.
у меня вот так получилось.
Добрый вечер! Возникла проблема с магнитолой не горят сегменты на дисплее, подсветка горит, все работает а на дисплее не видно ни хрена. Магнитола штатная 6000CD, ФФ2 седан 2007 г.в. Может у кого была такая проблема, как ее решить? Заранее спасибо.
18 сент ября 2012
FLG
Как вы АУКС выводите на панель. Я морду разобрать не могу, там зацепиться незачто Я че то немогу понять, хочу провод аукса вывести к прикуривателю и не протиснуться там нигде!

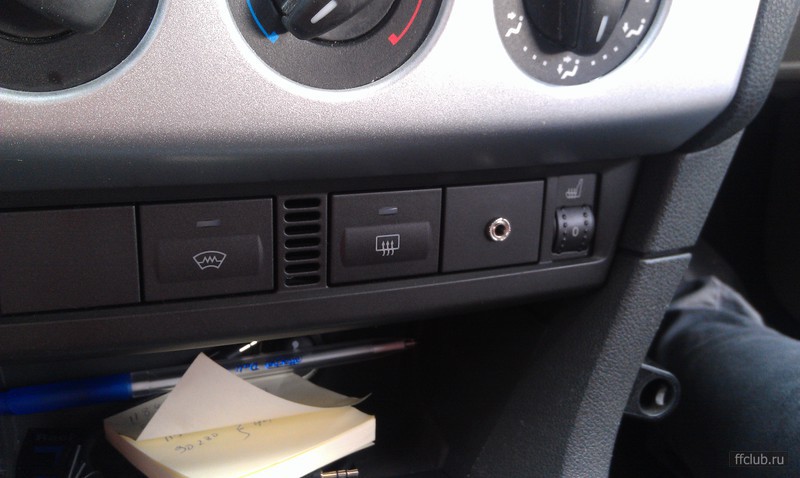

У меня ФФ2 2006 г., Ghia, разъем AUX за бардачком есть. Вывел на заглушку рядом с подогревом. Другу (2006 г, Comfort) хотел помочь вывести, но за бардачком разъема не нашел..
7 окт ября 2012
Вот приобрел штатный разъем. Долго его крутил в руках, не понимая, как он разбирается. Взял две спички и он сам разобрался.
установлю, отпишусь.
12 нояб ря 2012
27 нояб ря 2012
Вопрос может и праздный, но гложет:-)
У мя 6000CD с кнопкой CDDJ однако в правой колодке на контактах GND AUX L и AUX R провода присутствуют, причем только на них и присутствуют! Так вот, на ней что, тоже AUX есть, ну или поставить можно, только как активировать то!?
Фото взято отсюда ( ) - WIKI.FFCLUB
Народ, подскажите нужен только разъём. или ещё провода.
штатного разъёма который за бардачком болтается хватит. длинны провода я имею ввиду??
Друзья помогите.
Была магнитола 6000CD с кнопкой CDDJ была заменена на Sony квадрат с кнопкой AUX. Все устраивает MP3 дисков хватает д и внешний вид очень симпатизирует. Но хотел бы установить разъем AUX тыкните кто нить как подпаяться к разъему магнитолы или код фишки которую надо заказать. Потому как наврядли она там есть машина 2003г.в. Если подпаиваться к магнитоле есть ли распиновка разъемов к которым надо подпаиваться. Спасибо за советы и особо не пинайте ибо понимаю, что вопрос этот миллион раз описан, просто запутался во всех страницах форума!
3 дек абря 2012
