Для чего нужен преобразователь в автозвуке

Обновлено: 08.01.2025

Каждый автовладелец рано или поздно задумывается о апгрейде штатной аудио системы, и не важно какой мотивацией он задается, устранением повышенным шума от дорожного полотна или особым отношение к звучанию. Сегодня речь пойдет не об этом.
Апгрейд аудио системы даже на первом его этапе подразумевает перекройку всего аудио тракта автомобиля, питание, сигнал, акустический сигнал, интегрирование выносных усилителей, процессоров, накопителей и т.д

Проанализировав частоту звонков и просьб об разъяснение темы возможности подключения усилителей и процессоров к штатным ГУ.
Я решил по возможности описать все это тут, подробно настолько, что бы это не было скучной теорией но и по возможности покрыть вопрос по максимуму.

Не важно о системах какого уровня мы говорим, все что я скажу относится сквозняком ко всей аудио технике в этом разрезе.

Итак ВОПРОС-
У меня штатная голова (ГУ-головное устройство) и на ней нет линейных выходов (RCA-межблочник в простонародие, или тюльпан), могу ли я произвести апгрейд аудио системы путем установки усилителей используя ее, или мне прийдется начать с замены штатки?

ОТВЕТ-
Естественно МОЖЕТЕ, успокоил?
Вы можете смело идти в магази и брать железо, но сначала прочитайте до конца)

В любой "магнитоле", назовем ее так, есть встроенный усилитель.
На него подается точно такой же межблочный слаботочный сигнал от источника, для последующего "усиления" и передачей на акустику.
Дык вот мы и подобрались к первому способу решения проблемы.
Это распайка (выпайка), межблочного сигнала.
Опишу его плюсы и минусы.

1. Выпайка
ПЛЮСЫ-
Мы получаем чистый межблочный аудио сигнал, без каких либо срезов и обработок. Сигнал который в умелых руках и при правильном подходе запоет на высшем уровне.
МИНУСЫ-
Решение такой проблемы связанно с мелкой радио технической работой и поиском мануалов к ГУ, да это головная боль мастеров, но всегда есть НО. Мы нарочито разбираем аппарат для далнейших инсинуаций а следовательно теряем на нее гарантию это раз.
Два, выпайка сигнала не гарантирует того что ваш "чистый" сигнал окажется чистым, в зависимости от того насколько хорошо мастер изучил электротехническую схему взял к примеру точку массы, или качественно провел мелкую работу на плате, не перебил ли он переферийные дорожки и т.д.
Существует риск примеси потустаронних щелчков при зажигании, или воя на оборотах. Многие из вас уже сталкивались с этим. Поиски причины этой беды это как иголку в стоге сена. Ведь речь идет о микротоках.

Стоимость на данную услугу в Москве колеблется от 4500 до 15000 рублй.

2. Второй способ решения проблемы это установка
Преобразователя высокоуровневого сигнала в линейный.

Сначала о теории. Если мы оставляем первый вариант то наш сигнал уже прошел на усилитель и тот в свою очередь наш слаботочный сигнал поднял до нужного напряжения и силы тока, в среднем это от 5-20 вольт. Это ток который возбуждает динамики и заставляет их совершать механические колебания разной амплитуды.
Так вот из названия этой железяки ясно, что в этом случае наша задача стоит в том чтобы поймать этот сигнал и преобразовать его обратно в слаботочный)

ПЛЮСЫ-
Начнем с самого очевидного плюса. Для того чтобы перехватить нам наш сигнал не нужно снимать даже штатную ГУ (в тех случаях когда наш блок выделяет REMOTE сигнал, это управляющий ток для усилителя), в зависимости от схемы комутации и место расположения мы поключаемся к нужным нам каналам и снимаем с них сигнал.
Даже в случае со снятием ГУ мы не рискуем его работоспособностью.
Если же мы словили где то шумы, то мы можем быть точно уверены что это наводки на межблочный кабель и устранить проблему перепрокладкой, экранированием или установкой в разрыв шумоподавителем.
Если говорить о некоторых моделях таких как например
-Alpine 4311
-Audison SLI 2.1
-Boss audio b65N
То риски связанные с некорректным и нестабильным выделением сигнала отпадают полностью.
Мы выполнили большое количество инсталлов используя этот подход вместе с этим железом.

МИНУСЫ-
Из описания можно сделать вывод о том что применение данного железа влечет за собой потерю качества. И это так, но потороплюсь вас обрадовать если ваша система не выше 1000 условных енотов и вы не претендуете на звание аудиофила то читаем дальше.
Если привести аналогичный пример, то возьмем фотографию откроем ее, приблизим на 50% сделаем скрин шот а затем мы ее отдалим на те же 50%, если не учитывать что рамки монитора сделали свое дело, если говорить о качестве и детальности фотографии то мы ее потеряли так вот тут все тоже самое.
НО кто вам сказал что все эти детали вам пела ваша акустика и что потенциала вашего железа хватит что бы добиться хотя бы той детальности сигнал которого мы выделили, это вопрос филосовский)))
Одим из более неприятных минусов, является сам сигнал который формируется на штатном устилителе. Я не хочу вас напугать, но некоторые производители, опираясь на "качество" штатных колонок, преднамеренно обрезают им воспроизводимые диапазоны аудиосигнала или придают частотной хар-ке горбы на высоких и завалы на низах. Это так называемая эквалайзерная настройка.
Она тоже может внести свою лепты в получаемый сигнал.

ВЫВОД-
Выбор остается за вами, в любом случае установка ГУ предназначенного для воспроизведения звука, а это умеют делать Alpine, Peeoner, Clarion, Denon, Nakamichi, будет более результативна чем подобные танцы с бубном. Сколько людей столько и мнений, тем более зачастую избавляясь от штатного ГУ вы теряете возможность навигации по меню автомобиля и управлению а так же индикации многих функций.
Но как я уже писал всегда есть НО, есть возможность установки 2 Головных устройств, допустим штатное оставляем и ставим отдельно аудио системы со сторонней головой.

Вывод заключается в том, что читайте больше разбирайтесь и делайте выводы, или доверьте это дело профессионалам.

1) Первый способ заключается в том, что в штатном ГУ можно впаять линейные выходы, так-как показано на фото ниже.

Берем 4 плюса и пятый резистор который отмечен синей точкой, это у нас минус, от него мы тянем еще четыре провода к тюльпанам.

В моем случае я приобрел преобразователь марки MD.Lab SQ5 его стоимость 1750 руб.

И вообще что такое преобразователь аудио сигнала?! Преобразователи аудио сигнала предназначены для конвертации высокоуровнего аудио сигнала на выходе автомагнитолы в низкоуровневый сигнал для подключения к линейному входу усилителей.

И конечно же третий способ, как я говорил он самый легкий !=)

3) Замените штатное ГУ где есть все выходы, и входы =)

И все же как это было: для начала я снял клемму с аккумулятора, дабы избежать непредвиденных ситуаций с электроникой.

Следующим делом я взялся за снятия рамки ГУ, хочу сказать что для первого раза мне было нелегко, потому как под рукой не было специальных инструментов для снятия таких вещей .
Под рамкой есть два отверстия, вы можете их поддеть до первого щелчка защелки, дальше уже руками резким рывком тяните рамку на себя ( Я пытался сделать это максимально аккуратно, потом как мне не хотелось повредить панель, и саму рамку . Но по своему личному опыту могу сказать вам что нервов моих не хватило, и после бесполезных многократных рывков в надежде на то что рамка соскочит с защелок, я психанул, и резко и сильно дернул ее на себя, и чуть-чуть вверх, раздался треск, но рамка отошла целая и невредимая.
Если снять бардачок, то в левом верхнем углу можно увидеть все боковые защелки рамки, что в свою очередь можно попытаться их вытолкнуть.

Любительский

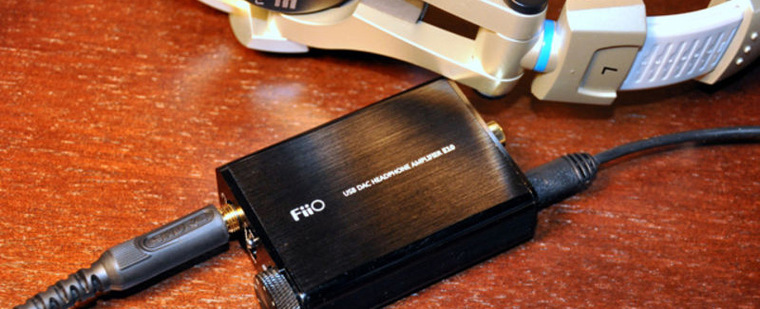

АЦП, ЦАП: зачем нужен преобразователь аудиосигнала?

ЦАП – цифро-аналоговый преобразователь – нужен для преобразования аудиосигнала из цифрого формата в аналоговый; обычно, для передачи в усилитель или немедленного озвучивания.

Все современные форматы записи аудио используют цифровое представление. И треки на CD или blu-ray дисках, и mp3-файлы, и музыка с iTunes – все они хранятся в цифровом формате. И для того, чтобы воспроизвести эту запись, её надо преобразовать в аналоговый сигнал – эту функцию и выполняет цифро-аналоговый преобразователь. Встроенный ЦАП присутствует в любом устройстве, воспроизводящем музыку. Но часто бывает, что качество проигрывания одних и тех же аудиофайлов (или треков с одного и того же диска) на разных плеерах заметно отличается. Если при этом используются одинаковые усилители и наушники, значит, проблема в ЦАП плеера.

Аудиосигнал, прошедший через низкокачественный ЦАП

ЦАПы бывают разные: дешевые преобразователи с низким энергопотреблением (часто используемые производителями в мобильных устройствах) имеют низкое быстродействие и малую разрядность, что сильно сказывается на качестве звука.

Если у мобильного устройства есть цифровой выход (S/PDIF или USB), можно подключить к нему внешний ЦАП - это гарантирует высокое качество преобразования цифрового звука в аналоговый.

Несмотря на совершенно противоположные задачи, АЦП и ЦАП обладают некоторыми общими характеристиками, оказывающими большое влияние на качество преобразования.

Характеристики преобразователей аудиосигнала.

Количество отсчетов в секунду - частота дискретизации

Для АЦП частота дискретизации определяет, с какой частотой преобразователь будет измерять амплитуду аналогового сигнала и передавать её в цифровом виде. Для ЦАП – наоборот, с какой частотой цифровые данные будут конвертироваться в аналоговый сигнал.

Чем выше частота дискретизации, тем результат преобразования ближе к исходному сигналу. Казалось бы, чем выше этот показатель, тем лучше. Но, согласно теореме Котельникова, для передачи сигнала любой частоты достаточно частоты дискретизации, вдвое большей частоты самого сигнала. С учетом того, что самая высокая частота, различимая на слух – 20 кГц (у большинства людей верхняя граница слышимого звука вообще проходит в районе 15-18 кГц), частоты дискретизации в 40 кГц должно быть достаточно для качественной оцифровки любого звука. Частота дискретизации audio CD: 44.1 кГц, и максимальная частота дискретизации mp-3 файлов: 48 кГц, выбраны как раз исходя из этого критерия. Соответственно, ЦАП, проигрывающий аудиотреки и mp3-файлы, должен иметь частоту дискретизации не менее 48 кГц, иначе звук будет искажаться.

Зеленым цветом показан исходный аудиосигнал, состоящий из нескольких гармоник, близких к 20 кГц. Малиновым цветом обозначен цифровой сигнал, дискретизированный с частотой 44.1 кГц. Синим цветом обозначен аналоговый сигнал, восстановленный из цифрового. Хорошо заметны потери в начале и конце отрезка.

Теоретически, такой частоты дискретизации должно быть достаточно, но практически иногда возникает надобность в большей частоте: реальный аудиосигнал не полностью отвечает требованиям теоремы Котельникова и при определенных условиях сигнал может искажаться. Поэтому у ценителей чистого звука популярны записи с частотой дискретизации 96 кГц.

Частота дискретизации ЦАП выше, чем у исходного файла, на качество звука не влияет, поэтому приобретать ЦАП с частотой дискретизации выше 48 кГц имеет смысл, только если вы собираетесь прослушивать с его помощью blu-ray и DVD-аудио или loseless музыку с частотой дискретизации, большей 48 кГц.

Если вы твердо нацелились на приобретение преобразователя с частотой дискретизации выше 48 кГц, то экономить на покупке не стоит. ЦАП, как и любое другое аудиоустройство, добавляет в сигнал собственный шум. У недорогих моделей шумность может быть довольно высокой, а с учетом высокой частоты дискретизации, на выходе такого преобразователя может появиться опасный для динамиков ультразвуковой шум. Да и в слышимом диапазоне шумность может оказаться настолько высокой, что это затмит весь выигрыш от повышения частоты дискретизации.

Чем выше разрядность, тем выше точность измерения или восстановления амплитуды сигнала

Разрядность – вторая характеристика, непосредственно влияющая на качество преобразования.

Разрядность ЦАП должна соответствовать разрядности аудиофайла. Если разрядность ЦАП будет ниже, он, скорее всего, просто не сможет преобразовать этот файл.

Треки audio CD имеют разрядность 16 бит. Это подразумевает 65536 градаций амплитуды – в большинстве случаев этого достаточно. Но теоретически, в идеальных условиях, человеческое ухо способно обеспечить большее разрешение. И если о разнице между записями с дискретизацией 96 кГц и 48 кГц можно спорить, то отличить 16-битный звук от 24-битного при отсутствии фонового шума могут многие люди с хорошим слухом. Поэтому, если ЦАП предполагается использовать для прослушивания DVD и Blu-ray аудио, следует выбирать модель с разрядностью 24.

Чем выше разрядность АЦП, тем с большей точностью измеряется амплитуда звукового сигнала.

Количество каналов определяет, какой звук сможет преобразовывать устройство. Двухканальный преобразователь сможет обрабатывать стерео и моно звук. Но для преобразования сигнала формата Dolby Digital или Dolby TrueHD понадобится, соответственно, шести- или восьмиканальный преобразователь.

Соотношение сигнал/шум определяет уровень шума, добавляемого в сигнал преобразователем. Чем выше этот показатель, тем более чистым остается сигнал, проходящий через преобразователь. Для прослушивания музыки нежелательно, чтобы этот показатель был ниже 75 дБ. Hi-Fi аппаратура обеспечивает минимум 90 дБ, а высококачественные Hi-End устройства способны обеспечить отношение сигнал/шум в 110-120 дБ и выше.

Преобразователи аудиосигнала скорее относятся к студийному и домашнему оборудованию, поэтому питание большинства преобразователей производится от сети 220В. Но существуют и преобразователи, которые питаются от аккумуляторов и могут быть использованы автономно. Это может оказаться удобным при использовании преобразователя с мобильным устройством – ноутбуком, планшетом, смартфоном или плеером.

Некоторые преобразователи получают питание через разъем micro-USB, при этом получать (или передавать) аудиосигнал через этот разъем они не могут. Если вам важно, чтобы ЦАП мог читать аудиофайлы на USB-носителях, перед покупкой убедитесь, что USB на устройстве используется не только для питания.

Варианты выбора.

Если вам нужно устройство, с помощью которого можно будет оцифровать старые магнитофонные записи или записать на компьютер звук с микрофона, вам нужен аналогово-цифровой преобразователь. Цены на них начинаются от 1100 рублей.

Если вы желаете получить устройство для качественного проигрывания аудифайлов со смартфона с возможностью беспроводного соединения, выбирайте среди ЦАП с поддержкой Bluetooth. Такое устройство обойдется вам в 1400-1800 рублей.

Если же вы желаете услышать все богатство звука, записанного в loseless-формате с высокой частотой дискретизации и битностью 24, вам понадобится соответствующий ЦАП. Стоить он будет от 1700 рублей.

АЦП, ЦАП: зачем нужен преобразователь аудиосигнала?

Аудиосигнал, прошедший через низкокачественный ЦАП

Если у мобильного устройства есть цифровой выход (S/PDIF или USB), можно подключить к нему внешний ЦАП — это гарантирует высокое качество преобразования цифрового звука в аналоговый.

Характеристики преобразователей аудиосигнала.

Количество отсчетов в секунду — частота дискретизации

Чем выше разрядность, тем выше точность измерения или восстановления амплитуды сигнала

Разрядность – вторая характеристика, непосредственно влияющая на качество преобразования.

Чем выше разрядность АЦП, тем с большей точностью измеряется амплитуда звукового сигнала.

Варианты выбора.

Как автомагнитолу подключить к 220 правильно

Подключение автомагнитолы к сети 220

Выбор автомагнитолы

Создаем домашнюю акустическую систему

Способ первый: подключение через самодельный понижающий трансформатор

Данный способ является самым сложным и трудоёмким. Хотя уровень современной электронной техники и позволяет нам от него полностью отказаться мы, в силу того, что рассматриваем все способы о том, как подключать автомагнитолы к 220 в всё-таки уделим ему должное внимание.

Подготовка

Итак, прежде чем произвести подключение автомагнитолы к сети 220, нам придётся своими руками создать понижающий до 12 вольт трансформатор.
Для чего нам понадобятся:

Подобный (смотрите фото) трансформатор, преобразующий стандартное напряжение сети на более низкое (в нашем случае на 36 вольт);
Изоляционный материал;
Провод подходящего сечения и длины;
Мультимер/вольтметр;
Калькулятор, хотя расчёты совсем не сложные можно обойтись и листочком с ручкой.

Понижающий трансформатор 220/36 Вольт

Созидание

Дабы максимально облегчить поставленную задачу и не разбирать саму обмотку трансформатора, мы используем свободное пространство площади магнитопровода. Обматываем свободную площадь магнитопровода изоляционным материалом и наматываем на него произвольной длины кусок выбранного нами провода.
Допустим, у нас получилось семь витков.
Для того, чтобы рассчитать нужное для понижения напряжения количество витков и длину провода нам необходимо проделать следующие процедуры:

Собираем схему включения трансформатора, с участием намотанного на магнитовпровод куска провода и измеряем выходное напряжение;

Снимаем показания с семи витков провода

Для эстетики и удобства на кронштейн прикрепляем дополнительную колодку и присоединяем к ней выводы.

Не обольщайтесь, помимо проделанной работы нам потребуется к получившемуся девайсу, для выпрямления тока и снятия его пульсации, подключить диодный мост (диоды можно взять самые распространённые – Д226). Затем подключить с нагрузкой, последовательно дроссель с большой индуктивностью (можно из лампового приёмника или же от ЛДС 402 ватт) и параллельно два конденсатора К50-18 50 вольт по 10000мкф каждый.
В итоге вся схема должна выглядеть примерно следующим образом:

Схема подключения конденсатора

Совет! Все перечисленные комплектующие можно найти в выброшенном на свалку ламповом телевизоре.

Диодный мост может быть изготовлен как из отдельных диодов…

…так в виде монолитной конструкции (сборки)…

Как подключить автомагнитолу к сети 220, видео

…которая предпочтительнее в силу своей низкой стоимости и компактности. Единственным минусом можно считать полную его не ремонтопригодность, так как при выходе из стоя одного диода придётся менять весь монолит.

Подключение

Способ второй: подключение через стационарный блок питания

Как подключить автомагнитолу от сети 220 через сетевой адаптер

Выбор блока питания

При выборе данного устройства необходимо обратить внимание на силу тока при выходе, она должна быть не менее пяти ампер. Следует учитывать, что при максимальных нагрузках автомагнитола может потреблять до 10-15 ампер, но повторюсь – только при максимальных нагрузках!
Конечно же, в продаже имеются и более мощные блоки питания, созданные специально для этих целей, но цена их такова, что вся целесообразность создания самодельной акустической системы сводится на нет.

Подключение

Схема как подключить автомагнитолу к сети 220

Естественно, вместо АКБ мы подразумеваем бесперебойный блок питания или же сетевой адаптер, который на выходе выдаёт необходимые стабильные 12 вольт. Как видно из фото, подключение ничего сложного собой не представляет: подключаем магнитолу в обычном порядке и наслаждаемся приятной музыкой.

Способ третий: подключение через блок питания от стационарного компьютера

Так как тема статьи уже полностью раскрыта и смысл третьего способа уже понятен, переходим сразу к делу.

Подготовка блока питания к работе

Преимущество данного метода в том, что найти старый и рабочий компьютерный блок питания не составляет ни какого труда, а спрос на б\у устройства до того низок, что его можно приобрести на любом радиорынке или в компьютерной мастерской практически за бесценок.
Хотя, в большинстве случаев бывшие в употреблении блоки питания от персональных компьютеров находятся в рабочем состоянии, прежде чем подключить к автомагнитоле, его необходимо проверить, и если это необходимо подготовить к работе:

Для начала включаем блок питания и проверяем его выходные напряжения;
Даже если блок питания запустился, выходные напряжения в порядке и его вентилятор закрутился, всё равно стоит вскрыть его корпус, выгрести оттуда всю пыль и осмотреть на предмет плохой пропайки контакты печатной платы;

Внимание! Перед каждым вскрытием блока питания его необходимо отключать от сети!

Особое внимание следует уделить электролитическим конденсаторам выпрямителей выхода тока. Если они имеют разрыв засечек или вздуты, их следует заменить.

Внимание! Высоковольтные электролитические конденсаторы имеют остаточный заряд электротока достаточный для того, чтобы получить легкий, весьма неприятный электрический удар.

Как подключать автомагнитолы к 220 в: дефектные конденсаторы

Совет! Перед началом ремонта блока питания своими руками необходимо разрядить высоковольтные электролитические конденсаторы выпрямителя выходного тока путём параллельного подключения к контактам конденсатора резистора сопротивлением в 100 или 200 кОм на несколько секунд.

Ну и в завершении подготовки компьютерного блока питания, для пущей солидности, его можно покрасить из аэрозольного баллона краской-спреем (имеется в продаже любого автомобильного магазина) под цвет интерьера комнаты или всей акустической системы.

Подготовка к подключению блока питания типа АТ

Каждый компьютерный блок питания имеет несколько жгутов питания с выходными разъёмами, где провод чёрного цвета является минусовым или общим, а на жёлтый провод подаётся нужные нам 12 вольт.

Подключение автомагнитолы к сети 220 через жгуты блока питания

Подготовка к подключению блока питания типа АТХ

Как подключить автомагнитолу к 220 своими руками через БП ATX

Подключение к блоку питания автомагнитолы

Подключение автомагнитолы к сети 220

Цифровая стереосистема не может обойтись без цифро-аналогового преобразователя (ЦАП’а, DAC’а) – компонента, преобразующего двоичный код в аналоговый сигнал. На сегодня именно digital-направление в Hi-Fi/High End развивается быстрее всего – надеемся, что данная мини-энциклопедия ЦАП’ов послужит надежным подспорьем при выборе техники себе домой.

Что такое ЦАП?

Как работает цифро-аналоговый преобразователь

Характеристики ЦАП’а

Форматы цифровых данных

Что мы слышим?

Человек номинально слышит звуки в диапазоне от 16 до 20 000 Гц, но предел в 20 000 Гц достаточно условен, с возрастом слух немного снижается – так, большинство взрослых людей распознают звуки только до 16 000 Гц. Тем не менее, частоты в 20 000 Гц, 25 000 Гц и даже выше могут ощущаться через органы осязания. По сути, прослушивая музыку, мы получаем комплексное воздействие на почти все наши органы чувств – отсюда и критически важная значимость в точности передачи всех параметров исходного материала. И реальная работа по улучшению саунда у супертвитеров колонок, которые расширяют полосу воспроизведения.

Виды цифро-аналоговых преобразователей

ЦАП’ы делятся на две большие группы по типу преобразования. Первая из них – последовательные цифро-аналоговые преобразователи, в них входящий сигнал преобразуется в аналоговый сигнал поразрядно, а для всех разрядов используется одна и та же схема. Такой подход гарантирует компактность, но требует повышения разрядности – так как скорость преобразования обратно пропорциональна ей. В сегменте последовательных ЦАП’ов могут использоваться:
- широтно-импульсные модуляторы: источник тока или напряжения включается на время, а полученная импульсная последовательность фильтруется;
- циклические ЦАП’ы;
- конвейерные ЦАП’ы;
- и, наконец, столь хорошо знакомые всем аудиофилам цифро-аналоговые преобразователи передискретизации – например, дельта-сигма ЦАП’ы.

Передискретизация оказалась настоящим спасением для подобных схем, так как она позволила использовать ЦАП с меньшей разрядностью для достижения большей разрядности (ничего себе парадокс). Импульсный сигнал с модулированной плотностью импульсов, формируемый отрицательной обратной связью (которая также является фильтром ВЧ, отсекающим шумы квантования), в дельта-сигма ЦАП’ах гарантирует исключительную линейность, а сама система обеспечивает необходимую скорость переключения (сотни тысяч раз в секунду). Чем выше частота передискретизации у таких схем, тем ниже требования к фильтрации НЧ и лучше подавление шумов квантования. И, наконец, дельта-сигма ЦАП’ы весьма дешевы – вот и все секреты их массового распространения!

Вторая группа ЦАП’ов – параллельные цифро-аналоговые преобразователи. Их принцип основан на суммировании токов, сила каждого из которых пропорциональна весу цифрового двоичного разряда (суммируются только токи разрядов, значения которых равны единице).Эти преобразователи дороже, так как основываются на резистивных матрицах – которые сложны в производстве. В параллельных ЦАП’ах применяются схемы с весовыми источниками тока, весовыми резисторами и многозвенные цепные схемы.

Параллельные ЦАП’ы использую следующие архитектуры (способы формирования итогового аналогового сигнала):
- бинарные, в которых соотношение двух соседних взвешивающих элементов равно 2, а веса элементов, формирующих выходной сигнал, в нормированном виде, будут равны 1, 2, 4, 8, 16 и так далее, система управляется бинарным кодом;
- унитарные - соотношение двух соседних взвешивающих элементов равно единице, а управление системой ведется унитарным кодом;
- Фибоначчи – в данном случае сигнал формируется в системе счисления Фибоначчи;
- сегментные – в них цифровой код разделяется на группы, которые обрабатываются независимо.

Вне зависимости от архитектуры, параллельные цифро-аналоговые преобразователи используют элементы, взвешивающие аналоговый сигнал – конденсаторы, резисторы или источники тока. Как правило, применяются конденсаторы, резисторы и транзисторов в роли резисторов, а также транзисторы в режиме насыщения (источники тока).

Параллельные цифро-аналоговые преобразователи разделяются на два типа:
- взвешивающие (каждому биту цифрового сигнала соответствует резистор или источник тока) – достаточно быстрые, но менее точные, так как для функционирования требуется набор различных прецизионных источников или резисторов; их разрядность ограничена восемью битами;
- лестничные (R2R-схемы) – в них значения создаются в матрице (токов или напряжений) постоянного импеданса, набранной из резисторов с сопротивлениями R и 2R.
Использование идентичных элементов существенно повышает точность и увеличивает разрядность – она может достигать 22 бит.

Зачем в аудиосистеме отдельный ЦАП?

Принятое и однозначно правильно решение – использовать в стереосистеме Hi-Fi/High End отдельный цифро-аналоговый преобразователь. Действительно, во многих современных интегральных или предварительных усилителях уже есть модуль (или он может быть использован опционально, при конфигурировании устройства при покупке) ЦАП’а. Да еще и, как правило, этот ЦАП будет использовать современный чип с отличными параметрами! Однако, главное в преобразователе – питание и независимость всех схем, а не примененная микросхема (об этом мы расскажем ниже). Поэтому, только отдельный цифро-аналоговый преобразователь обеспечит в вашей системе наилучшие параметры.

DSD или PCM?

Как выбрать ЦАП?

Определитесь с параметрами приема сигналов, которые вам нужны. В принципе, наверное, сейчас нет смысла приобретать устройство с поддержкой только форматов РСМ 16/44 – Hi-Res уже прочно вошел в нашу жизнь.
Тип преобразователя – самый сложный выбор. На рынке бытовало мнение, что только R2R-системы способны обеспечить настоящее High End качество, однако, в последнее время ряд производителей выпустил революционные устройства на базе обычных дельта-сигма микросхем (например, Lampizator Pacific). Так что, тут все зависит от конечной схемы ЦАП’а - именно она определяет звучание.

На какие параметры ЦАП’а еще обратить внимание?

Подключение ЦАП’а к компьютеру

Софт-плееры для цифро-аналоговых преобразователей

На современном рынке существуют сотни программных плееров для воспроизведения музыки. Мы рекомендуем использовать Roon – этот плеер не только обеспечивает выдающееся звучания, но и умеет автоматически каталогизировать всю вашу медиатеку – и делает это с потрясающей точностью распознавания. Получившейся коллекцией управлять исключительно удобно. В Roon можно также подключись ваши аккаунты в Tidal и других потоковых сервисах, а возможности DSD плеера позволяют использовать самые продвинутые алгоритмы апсемплинга. Если ваш ЦАП имеет сертификацию Roon Ready, Roon распознает его и активирует работу по фирменному RAAT-протоколу, что повысит качество.

Стриминг музыкального сигнала, стримеры и музыкальные серверы

Кабели для подключения ЦАП’ов

Если о влиянии оптических и коаксиальных цифровых кабелей никто не спорит, то по вопросу воздействия USB-кабеля на звук сломано много копий. Увы и ах, тут все не так просто, как при копировании файлов на флешку. В USB-интерфейсе используются два протокола: Bulk (или варианты Control, Interrupt) – он гарантирует доставку, но не гарантирует задержку сигнала и его полосу (применяется для передачи файлов на PC. И Isochronous – в данном случае, наоборот, гарантируется задержка сигнала и его полоса – но не гарантируется доставка. В музыкальных приборах обычно применяется последний вариант – а это значит, что влияние USB-кабеля на звук ничуть не будет отличаться от другого кабеля в системе. Но самое большое влияние на ЦАП оказывают не слаботочные, а сильноточные кабели – сетевые. Мы уже писали, что именно организация питания определяет качество цифро-аналогового преобразователя, так вот, электрический кабель, точно так же, определяет звучание ЦАП’а в вашей системе. Не экономьте на нем.

Недостатки современных ЦАП’ов

Как купить ЦАП?

После того, как вы определились с бюджетом и требуемыми параметрами, изучите отзывы и рейтинги на модели, которые попадают в избранную ценовую группу. Пообщайтесь с экспертами на форумах. А после – ступайте на личное прослушивание и, если модель понравилась, просите ее под залог к себе домой на несколько дней. Только так можно будет сделать выводы.

На что обратить внимание при эксплуатации цифро-аналогового преобразователя?

ЦАП’ы достаточно долго прогреваются – хорошие параметры эта техника начинает обеспечивать не менее, чем через 30-40 часов работы, а оптимальные – через 200 часов работы. Будьте готовы к этому. В процессе эксплуатации не следует допускать перегрева устройства – располагать технику в проблемных для теплоотведения местах. Для улучшения звучания на верхнюю панель ЦАП’а можно положить утяжеляющий груз. Собственно, на этом хитрости заканчиваются.

Примеры цифро-аналоговых преобразователей в различных ценовых категориях

Parasound Z-dac v2 (53 400 руб.) основан на схемах Texas Instruments TAS1020B (USB Streaming Controller), Analog Devices AD1895 (Sample Rate Converter) и Analog Devices AD1853 (D to A Converter).

Chord Electronics Qutest (135 400 руб.) – в устройстве применена схема Xilinx Artix 7 (XC7A15T) FPGA, аппарат поддерживает РСМ 32/768 и DSD512.

Mytek Brooklyn DAC+ (275 000 руб.) использует чип Sabre 9028 Pro 32/384 и поддерживает DSD до DSD256.

MSB Reference (3 199 999 руб.) – пример высокотехнологичного устройства: 4 гибридных мультибитных модуля c эффективyым разрешением 28,5 бит на канал (384 кГц), цифровой фильтр Shark DSP 80 бит, сверхстабильный тактовый генератор Femto 140 Clock.

Audio Note Fifth Element (12 300 300 руб.) – один из самых дорогих ЦАП’ов в мире, построенный на базе классического R2R-чипа Analog Devices AD1865N, ламп 1 x 5814a, 1 x 6463, 1 x EF800, 1 x 6X5 и полностью серебряных трансформаторов.

Читайте также:
