Видеорегистратор давно стал одним из самых необходимых автомобильных устройств.

Этот небольшой девайс спасает водителей и от автоподставщиков, и от уплаты штрафов, и даже от попадания в места не столь отдаленные.

Качественная запись с видеорегистратора станет одним из главных доказательством в суде и поможет лучше всяких свидетелей.

Однако чтобы устройство, предназначенное для видео- и аудиофиксации, выполняло свои функции четко и без заминок, его необходимо грамотно настроить.

Делается это посредством кнопок, расположенных на корпусе видеорегистратора.

Назначение кнопок видеорегистратора

В зависимости от марки и модели, на видеорегистраторе может присутствовать разное количество кнопок (в среднем их 5-7).

Рассмотрим назначение всех возможных элементов управления современного регистратора:

1. Кнопка POWER (ON/OFF) — включение/выключение устройства. Длительное нажатие на данную клавишу позволяет включить и выключить видеорегистратор.

На многих моделях на данную кнопку возложена еще одна функция: короткое нажатие во время работы включает/выключает светодиодную подсветку на передней панели.

Расположена кнопка включения видеорегистратора обычно на верхней части корпуса;

2. REC/OK — кнопка включения записи видео. Используется также для подтверждения выбора той или иной функции/задачи в различных режимах работы устройства.

Так, в режиме работы с основным меню нажатие данной кнопки подтверждает выбранное действие, в режиме фотосъемки или видеозаписи нажатие кнопки Rec на видеорегистраторе выполняет функцию затвора;

3. MENU/MODE — кнопка, предназначенная для выбора режима видео- и фотосъемки. Нажатием данной кнопкой осуществляется запуск главного меню регистратора и настроек в различных режимах работы устройства.

Кнопка MODE на видеорегистраторе используется для переключения между различными режимами съемки и просмотра фото и видео. В режиме съемки нажатие кнопки MENU позволит вызвать панель инструментов контекстного меню;

4. Кнопка Вверх/Zoom plus в разных режимах работы регистратора выполняет разные функции. Используется как клавиша перемещения курсора вверх в режиме работы в главном меню.

В режиме видеозаписи фотосъемки или ожидания нажатие/удержание данной кнопки позволяет приблизить объект съемки (zoom+).

В режиме просмотра отснятых и сохраненных файлов данной кнопкой осуществляется переход к предыдущей записи.

5. Кнопка Вниз/Zoom minus в разных режимах работы устройства также выполняет разные функции. Используется как клавиша перемещения курсора вниз в режиме работы в главном меню.

В режиме видеозаписи фотосъемки или ожидания нажатие/удержание данной кнопки позволяет уменьшить кратность зума, т.е. отдалить объект съемки (zoom —).
В режиме просмотра отснятых и сохраненных файлов этой кнопкой осуществляется переход к следующей записи.

6. Кнопка HOLD в режиме видеорегистрации позволяет установить защиту текущего файла от удаления, даже если запись ведется циклически;

7. Кнопка Photo — быстрый переход в режим фотоаппарата. В режиме просмотра видео данная клавиша часто используется для удаления файлов.

8. Reset (Сброс) — кнопка, нажатие которой приведет к аппаратной перезагрузке устройства. Нажатие кнопки Reset позволяет сбросить все пользовательские настройки видеорегистратора до заводских.

Если данная манипуляция не помогла устранить проблему, можно полностью перезагрузить систему. Для этого следует нажать и удержать в течение 5 секунд кнопку RESET .

В целях предотвращения случайного нажатия и нежелательного сброса настроек кнопочка RESET утоплена в корпусе регистратора и нажать ее пальцем не получится.

Для этого следует воспользоваться скрепкой, ручкой или любым другим тонким твердым предметом.

Ответы на частые вопросы

Для чего нужна кнопка Sos в видеорегистраторе?

Интуитивно может показаться, что эта кнопка предназначена для передачи экстренного сигнала в службу спасения. На самом деле все гораздо проще: на некоторых моделях регистраторов кнопка включения аварийного режима называется SOS. Файл, записанный в данном режиме, защищен от автоматического стирания при циклической перезаписи.

Почему на видеорегистраторе мигает синяя кнопка?

Мигание синего индикатора на некоторых моделях регистраторов свидетельствует о том, что видеозапись ведется в текущий момент.

Причин может быть несколько: низкий заряд батареи, батарея установлена некорректно, внутри устройства образовался конденсат. Убедитесь, что батарея верно установлена, зарядите ее. Оставьте девайс в теплом сухом помещении примерно на час, чтобы влага испарилась.

Видеорегистратор давно стал одним из самых необходимых автомобильных устройств.

Делается это посредством кнопок, расположенных на корпусе видеорегистратора.

Назначение кнопок видеорегистратора

Рассмотрим назначение всех возможных элементов управления современного регистратора:

Расположена кнопка включения видеорегистратора обычно на верхней части корпуса;

В режиме видеозаписи фотосъемки или ожидания нажатие/удержание данной кнопки позволяет уменьшить кратность зума, т.е. отдалить объект съемки (zoom —).
В режиме просмотра отснятых и сохраненных файлов этой кнопкой осуществляется переход к следующей записи.

В целях предотвращения случайного нажатия и нежелательного сброса настроек кнопочка RESET утоплена в корпусе регистратора и нажать ее пальцем не получится.

Для этого следует воспользоваться скрепкой, ручкой или любым другим тонким твердым предметом.

Ответы на частые вопросы

Для чего нужна кнопка Sos в видеорегистраторе?

Почему на видеорегистраторе мигает синяя кнопка?

Носимый персональный видеорегистратор — устройство, отличающееся небольшими размерами и наличием креплений для одежды. Носить его можно постоянно, не испытывая в процессе неудобств.

Корпус персонального видеорегистратора изготовлен из прочного к механическим ударам, пыли и влаге материала, поэтому обеспечивает устройству надежную и стабильную работу в любых условиях, независимо от погоды и прочих факторов. Разберем инструкцию по применению нагрудного видеорегистратора и его основные особенности.

Инструкция по применению видеорегистратора

Главное предназначение носимого персонального видеорегистратора — обеспечение непрерывной или оперативной съемки определенных событий. Используются такие устройства различными спецслужбами: полицией, частными и государственными охранными и силовыми структурами, работниками ЖКХ , ремонтными бригадами различных отраслей

Одна из особенностей нагрудного видеорегистратора — длительная автономная работа. Она обусловлена встроенной аккумуляторной батареей высокой емкости. Поэтому запись может вестись непрерывно на протяжении всей смены. Также данные могут передаваться на центральный сервер по 3G/4G каналу и обрабатываться для разбора конкретной ситуации.

Что включает

Практически любой носимый видеорегистратор может выполнять функции:

1. Видеокамеры

Так как нагрудный видеорегистратор обычно используется для записи происходящего, камера — его основное устройство, которое может иметь следующие параметры (настраиваемые):

качество;
разрешение;
длительность видео;
функция предзаписи;
функция постзаписи.

2. Инфракрасной (ИК) камеры

Обеспечивает ночную съемку видео и активируется автоматически при плохом внешнем освещении. Если режим активен, в камере могут включаться красные светодиоды (подсветка). Автоматическая ночная съемка может быть отключена в настройках (зависит от конкретной модели).

3. GPS / (модуль)

Встроенный датчик местоположения. Работает постоянно и передает геоданные о расположении конкретного устройства в пространстве.

4. Широкоугольного фотоаппарата

В настройках любого персонального видеорегистратора можно настроить параметры фотосъемки:

яркость;
разрешение;
число снимком в серии;
цикличность съемки;

5. Устройство для записи звука

Персональный носимый видеорегистратор может оснащаться устройством для звукозаписи — микрофоном, который синхронизируется с видео. Это позволяет более ясно прояснить непонятную картину происходящего при разборе спорных ситуаций, а также способствует сбору доказательной базы при ЧП, авариях

Обычно корпусы носимых нагрудных видеорегистраторов оснащаются кнопками с понятным назначением:

фотосъемка;
видеозапись;
аудиозапись;
главное меню;

С помощью этих кнопок можно в любой момент активировать ту или иную функцию, или зайти в настройки.

Особенности персональных видеорегистраторов

Выбирая носимый видеорегистратор, нужно учитывать его дополнительные параметры. К примеру, возможность сопряжения с рацией, передача данных посредством WiFi, встроенный ГЛОНАСС или Именно от максимального функционала зависит сложность применения устройства, его размеры, стоимость.

Условное разделение носимых персональных видеорегистраторов:

специализирвоанные для охранных структур (полиции, МЧС );
стандартные;
универсальные.

Обычно все 3 категории оснащаются мощными аккумуляторными батареями, которые обеспечивают устройству беспрерывную работу на протяжении не менее часов (это намного дольше, чем у обычной видеокамеры).

Корпус — еще одна важная деталь. Есть водонепроницаемые, влагозащищенные, антивандальные корпуса. Выбирать устройство по корпусу нужно в зависимости от предполагаемых условий эксплуатации.

Важные отличия в принципе работы нагрудных видеорегистраторов

Особенности носимого видеорегистратора нужно учесть для того, чтобы правильно использовать устройство в будущем, ведь каждая модель отличается своими характеристиками. Поэтому вкратце рассмотрим отличия и особенности вышеописанных классов устройств:

Большинство нагрудных носимых видеорегистраторов имеют интуитивно понятные простые настройки и такое же управление. Достаточно лишь прочесть инструкцию, изучить расположение кнопок и их назначение, после чего проверить устройство на практике.

Тревожные входы выходы на камерах видеонаблюдения очень полезны, но мало кто их использует.

В видео показан пример работы с этим функционалом на примере датчика протечки и диодного фонаря.

Подключается по схеме:

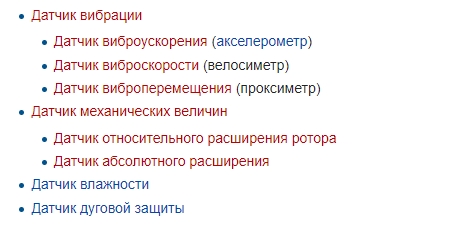

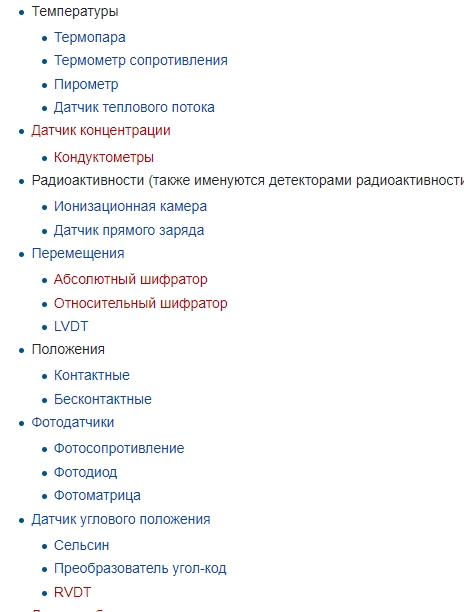

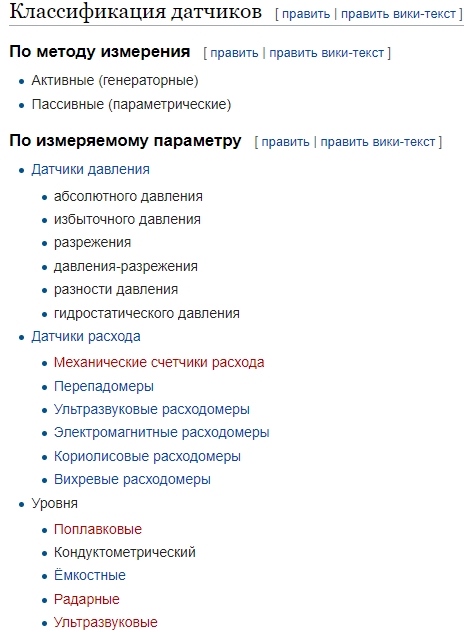

В этой системе можно использовать любой дискретный датчик. Таких датчиков огромное количество:

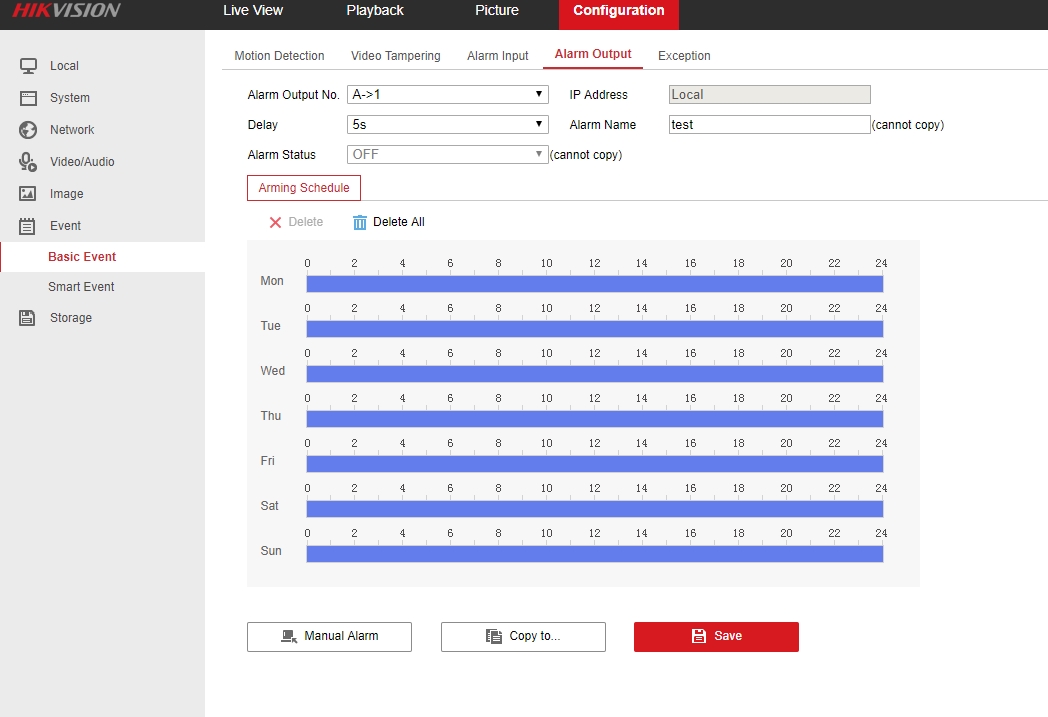

Настраивается все довольно просто пример настройки включения фонаря при обнаружении движения на скриншоте ниже.

Если у вас есть вопросы по настройке или вы хотите заказать монтаж. Обращайтесь по контактным телефонам буду рад помочь.

Подключение и правильная настройка регистратора для видеонаблюдения позволит удалённо наблюдать за происходящим через камеры видеонаблюдения, управлять всеми функция видеокамер, иметь удалённый доступ к архиву видеозаписей. О том, как правильно это всё подключить и настроить, пойдёт речь в этой статье.

Функции видеорегистратора

Прежде чем покупать себе регистратор для видеонаблюдения, необходимо разобраться в его функционале, возможностях. Ведь зная все характеристики устройства, можно подобрать для себя именно тот видеорегистратор, функционал которого будет востребован на полную. Тем самым, удастся избежать ненужных трат за невостребованные функции.

Функции видеорегистратора

В зависимости от модели видеорегистратора, данные устройства могут иметь следующие функции:

Основные функции DVR видеорегистратора

Трансляция видео и аудио в реальном времени.
Сжатие и запись видеосигнала по специальному алгоритму.
Просмотр архива.
Запись аудиосигнала.
Выведение изображения на экран (один, или несколько экранов сразу).

Основные функции NVR видеорегистратора

NVR видеорегистратор имеет те же функции, что и DVR регистратор, только с некоторыми дополнениями.

Передача данных через LAN порт (локальная сеть).

Вспомогательные функции видеорегистратора

Smart детектор. Многие современные видеорегистраторы обладают функцией умного детектора. К таким функциям относится детекция лиц, номеров автомобиля, пересечения заданной линии, появление/исчезновение предметов и многие другие.
Управление PTZ (поворотными) камерами. Управление поворотными функциями видеокамеры (при условии, что в системе видеонаблюдения установлены поворотные PTZ камеры).
Подключение тревожных датчиков. Приём и обработка сигналов, поступающих от всевозможных датчиков. Таких, как датчик движения, датчик звука и др.
DDNS. Встроенная служба Dynamic DNS. Применяется для подключения к интернету без использования статического IP адреса.

Как настроить видеорегистратор

Для того, чтобы подключить и настроить видеорегистратор, необходимо придерживаться следующих рекомендаций:

Камеры видеонаблюдения

Камеры устанавливаются согласно плану охраняемой территории, выставляются углы обзора, необходимое количество камер. Для поворотных PTZ камер настройку можно произвести самостоятельно с поста управления, т.е. непосредственно с видеорегистратора.

Перед использованием регистратора, необходимо установить жёсткий диск, устройство предложит его отформатировать. Делать это обязательно! В некоторых моделях устройство отформатирует диск автоматически.

Большинство видеорегистраторов имеют похожее меню, поэтому рекомендации по настройке прибора носят рекомендательный характер.

Итак, вход в меню осуществляется правой кнопкой мыши:

Выбор языка

Общие настройки

В этом подменю предлагается выбрать часовой пояс, дату, время.

Настройка записи жёсткого диска

Настройка действия видеорегистратора при заполнении жёсткого диска (HDD). На выбор будут представлены следующие варианты:

Перезапись. При заполнении жёсткого диска, новые видеофайлы будут записываться на старые, без возможности восстановления.
Остановка записи. Видеорегистратор после заполнения винчестера перестаёт вести запись видео.

Подключение кабелей

Первым делом подключается кабель к видеокамере, затем от видеокамеры к видеорегистратору через разъёмы видеовхода.
Следующий этап, это подключение видеорегистратора к монитору с помощью разъёмов видеовыхода. По такому же принципу подключаются аудио входы/выходы.
В зависимости от подключаемого монитора, потребуются кабели с разъёмами BNC, VGA, HDMI.

Настройка записи

На выбор будут представлены следующие варианты:
1. Непрерывно.
2. По расписанию.
3. По детектору движения/звука и т.д. Словом, от каких-либо датчиков если такие имеются.
4. В ручную.

Подключить камеру к регистратору

Для подключения камеры видеонаблюдения, будь-то IP камера, или аналоговая, видеорегистратор должен быть уже настроен в соответствии с инструкцией по подключению.

Подключить IP камеру

Подключить аналоговую камеру

Подключение видеокамеры. Аналоговая камера подключается так же как и IP камеры. Через коммутатор или напрямую к регистратору.
Добавить камеру. Для аналоговых камер видеонаблюдения ничего добавлять не нужно. Они будут отображаться автоматически. Для доступа к аналоговым устройствам не нужны пароли и IP адреса.
Доступ к настройкам. Так как аналоговые видеокамеры отображаются автоматически, доступ к настройкам видеокамеры открывается также автоматически.

Для подключения телевизора, либо монитора к видеорегистратору, могут понадобиться следующие кабели:

Далее, один конец кабеля вставляется в разъём на задней панели видеорегистратора, другой разъём, соответственно, в разъём телевизора или монитора.

Не все кабеля способны передавать видео и аудио сигнал по одному каналу, поэтому может возникнуть ситуация, когда понадобиться дополнительный кабель для передачи аудио. Аудио кабели подключаются по цветам и соединяют аудиовход одного устройства с аудиовыходом другого.

Настройка телевизора (монитора)

После того, как все кабели подключены согласно инструкции, необходимо настроить телевизор (монитор). Для этого необходимо выполнить следующие шаги:

Как подключить видеорегистратор к компьютеру

Видеорегистраторы NVR не требуется подключать к компьютеру, поскольку они по своему определению предназначены для работы и передачи данных в интернете. NVR регистраторы работают с IP камерами напрямую, те в свою очередь подключаются к регистратору с помощью UTP (unshielded twisted pair, в переводе с англ. неэкранированная витая пара) или с помощью Wi-Fi.

Видеорегистраторы DVR могут подключаться к компьютеру. Делятся DVR регистраторы на:

Видеорегистратор PC-based DVR. В принципе, это тот же персональный компьютер, только с установленной платой видеозахвата.
Видеорегистратор Stand-Alone DVR. Автономное устройство осуществляющее запись, обработку, и хранение видеоматериала в двоичном коде.

Подключение регистратора PC-based DVR к компьютеру

В данном случае, компьютер используется в качестве сервера системы видеонаблюдения. Видеорегистратор PC-based DVR представляет собой плату видеозахвата, которую необходимо установить в свободный разъём материнской платы (в паспорте платы видеозахвата должно быть указано, с какими слотами совместима карта).

Сама плата должна соответствовать следующим параметрам:

Количество входов должно соответствовать количеству видеокамер.
Конструкция платы должна подходить для данного компьютера по размерам.
Плата видеозахвата должна быть совместима с материнской платой.
Совместимость с видеокартой.

В случае использования персонального компьютера для одной-двух камер видеонаблюдения, возможно применение компьютера, работающего на любой версии Windows, даже с небольшим объёмом оперативной памяти.

Подключаются аналоговые камеры к плате видеозахвата при помощи кабелей, которые обычно идут в комплекте с оборудованием для видеонаблюдения или с помощью разветвителя BNC-SVGA, такой способ позволяет подключить до 8 камер видеонаблюдения на один разъём платы. В свою очередь, плата видеозахвата должна комплектоваться установочным диском с комплектом необходимых драйверов для обеспечения совместимости устройств. Помимо драйверов, установочный диск должен иметь установочную программу, позволяющую управлять функциями видеонаблюдения, таких, как:

Система PC-based DVR должна быть надёжной и защищённой от таких факторов как:

Перепады или отключение напряжения. Требуется источник бесперебойного питания.
Взлом системы видеонаблюдения. Компьютер или сервер должен быть защищён надёжной системой паролей.

Подключение регистратора Stand-Alone DVR к компьютеру

Регистратор такого типа представляет собой самостоятельное устройство, способное на следующие действия:

Принимать видеосигнал с камер видеонаблюдения.
Сжимать сигнал по заданному алгоритму.
Архивировать видеофайлы на жёсткий диск.
Записывать звук с микрофонов, встроенных в камеры видеонаблюдения.
Обработка сигналов с датчиков.

Настройка сетевой карты для видеорегистратора

Шаги настройки сетевой карты могут отличаться в зависимости от установленной на компьютере версии Windows. После соединения регистратора с ПК, на компьютере необходимо выполнить следующие действия:

Настройка видеорегистратора

Как подключить видеорегистратор к интернету

После того, как выполнены все действия по подключению видеорегистратора и камер видеонаблюдения, можно подключить систему видеонаблюдения к сети интернет, что даёт возможность удалённо наблюдать за происходящим и управлять системой видеонаблюдения.

Скорость передачи данных

Как подключить видеорегистратор к интернету (роутеру)

Для удалённого доступа к видеоархиву, управлению, просмотра видео в режиме реального времени потребуется настроить видеорегистратор и сам роутер. Настройка происходит в два этапа:

Настройка видеорегистратора для удалённого доступа

После вышеперечисленных действий ввести следующие значения:

Адрес шлюза, должен соответствовать настройкам маршрутизатора (роутера), который будет подключен к регистратору. У различных производителей роутеров эти данные могут отличаться. Чтобы узнать эти параметры, достаточно зайти в меню настройки. Все данные роутера и видеорегистратора будут идентичными, кроме IP-адреса.

Настройка роутера для видеорегистратора

После выполнения вышеперечисленных действий необходимо открыть браузер и в адресную строку прописать IP регистратора. Должно открыться меню устройства.

Настройка удалённого доступа к видеорегистратору

Подключить видеорегистратор к облаку

Подключить телефон к видеорегистратору

Для подключения к видеорегистратору с помощью P2P, необходимо активировать этот режим на видеорегистраторе. Для этого нужно:

Программы для видеорегистратора

По завершению настройки видеорегистратора и роутера, необходимо будет установить программное обеспечение для просмотра видео. С помощью ПО открываются разные возможности для записи видео, фото, просмотра архива, возможность взаимодействия с датчиками движения и многое другое. Далее будут рассмотрены некоторые из них.
