Система устанавливается на части выпускаемых автомобилей и предназначена для одновременной блокировки замков всех дверей при запирании ключом замка левой передней двери, а также при нажатии на кнопку блокировки замка левой передней двери. Этой же кнопкой можно разблокировать замки всех дверей изнутри автомобиля. При отпирании снаружи ключом замка левой передней двери замки также разблокируются. Система предусматривает возможность индивидуального разблокирования задних дверей и правой передней двери кнопками блокировки замков дверей. Моторедукторы установливаются на замки каждой двери. Моторедуктор объединяет в себе электродвигатель постоянного тока с возбуждением от постоянных магнитов и редуктор с зацеплением шестерня-рейка. Моторедуктор 5 (рис. 7-45) левой передней двери имеет встроенный переключатель, контакты которого коммутируются при перемещении кнопки блокировки замка или при повороте ключом барабана замка двери. Через замкнутые контакты переключателя подается сигнал на электронный блок 2 управления и он включает все моторедукторы. Моторедукторы тягами поворачивают рычаги блокировки замков и замки блокируются или разблокируются.

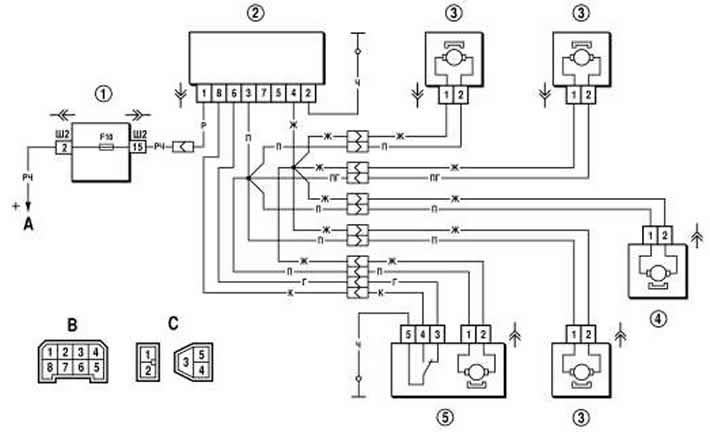

Рис. 7-45. Схема системы блокировки замков дверей:
1 - монтажный блок;
2 - блок управления;
3 - моторедуктор блокировки замка двери пассажира;
4 - моторедуктор блокировки замка задней двери;
5 - моторедуктор блокировки замка двери водителя;
А - к источникам питания;
В - схема условной нумерации штекеров в колодке блока управления;
С - схема условной нумерации штекеров в колодках моторедукторов блокировки замков.
В блоке управления имеется инерционный выключатель, благодаря которому замки разблокируются при ударе движущегося автомобиля о препятствие, т.е. при аварии. В случае неисправности необходимо проверить предохранитель, провода и их соединения, блок управления и моторедукторы. Неисправные блок управления и моторедукторы заменить новыми. Особенности работы системы блокировки замков дверей на автомобилях с блоком управления электропакетом описаны далее в разделе "Система дистанционного управления электропакетом "Норма"".
Видео про "Система блокировки замков дверей" для Chevrolet Niva
Нива 1989г Китайский центральный замок (09.06.17) lb-402 Нива Шевроле. Замок зажигания. Ремонт механизма. ЗАМЕНА АКТИВАТОРА ДВЕРИ НА Chevrolet NIVAКак заменить блоки иммобилайзера и электропакета ВАЗ-2123
Когда включается зажигание, контроллер обменивается информацией с блоком управления иммобилайзера, предназначенным для предотвращения несанкционированного пуска двигателя
При этом работа двигателя возможна, если контроллер получил правильный пароль от блока управления.
Автомобильная противоугонная система состоит из блока управления 1, сигнализатора состояния системы 3, расположенного в комбинации приборов 2, катушки связи 5, конструктивно расположенной в выключателе зажигания 4, обучающего ключа 6 с контейнером 7 красного цвета, пульта дистанционного управления – рабочего ключа 8, и соответствующей части программы контроллера системы управления двигателем.
Режимы работы и состояния АПС отображаются при помощи сигнализатора АПС и зуммера внутри блока управления АПС.
Блок управления АПС подключается к контроллеру через диагностическую линию.
Блок управления имеет встроенное реле, которое подключает или отключает колодку диагностики от контроллера.
Если к диагностической колодке не подключен прибор, то реле размыкает диагностическую цепь, и линия используется для связи контроллера и блока управления.
При подключении прибора к колодке диагностики, реле замыкает диагностическую цепь, что позволяет производить обмен информацией между прибором и контроллером.
Блок управления АПС имеет приоритет перед диагностическим прибором при работе с контроллером, и в случае необходимости блок управления прерывает связь контроллера с диагностическим прибором (например, для обмена информацией между блоком управления и контроллером при запуске двигателя).
Контроллер и блок управления АПС могут находиться в одном из двух состояний:
- с выключенной функцией иммобилизации ("чистый"). В этом состоянии контроллер и блок управления АПС не представляют собой единую систему и запуск двигателя разрешен независимо от АПС;
- с включенной функцией иммобилизации ("обученный"). В этом состоянии работа двигателя возможна только при получении контроллером ЭСУД правильного пароля от блока управления АПС.
В обученное состояние контроллер и блок управления АПС переходят после выполнения процедуры обучения рабочих ключей зажигания, выполняемой при помощи обучающего ключа.
Обучать можно либо "чистые" ключи, т.е. те, которые до этого никогда не обучались, либо те которые уже работали именно с этой АПС.
Обучающий ключ, которым выполнялась процедура, хранит пароль системы и его рекомендуется использовать только для выполнения обучающих процедур.
При их выполнении в системе генерируется новый пароль, который сохраняется в энергонезависимой памяти контроллера и блока управления АПС. Этот новый пароль также записывается в обучающий ключ.
Обучающий ключ нельзя использовать для обучения любой другой пары блок управления АПС - контроллер ЭСУД.
Блок управления иммобилайзера закреплен на кронштейне под экраном консоли панели приборов с левой стороны.
Для снятия блока отключаем минусовой провод аккумулятора.
Снимаем облицовку туннеля пола
Головкой на 10 отворачиваем две гайки крепления блока управления
Отсоединяем от блока колодку жгута проводов
Устанавливаем блок в обратной последовательности
Снятие и установка блока системы дистанционным управлением электропакетом
Система дистанционного управления электропакетом автомобиля Нива Шевроле
На автомобилях комплектаций 55 и 34 устанавливается система дистанционного управления электропакетом "Норма" (СДУЭП)
СДУЭП "Норма" предназначена для:
- дистанционной блокировки / разблокировки замков дверей с одновременным включением / выключением режима охраны автомобиля;
- блокировки замков всех дверей поворотом ключа в замке двери водителя;
- блокировки / разблокировки замков всех дверей кнопкой на двери водителя;
- включения тревожной сигнализации при нарушениях зон охраны автомобиля;
- выключения тревожной сигнализации дистанционно или после включения зажигания своим ключом.
СДУЭП "Норма" состоит из блока управления электропакетом 1, рис. 1, и пульта дистанционного управления (ПДУ), рис. 2.
Номер штекера - Адрес (назначение штекера)
4 - Датчик замка двери водителя
5 - Элемент обогрева заднего стекла
8 - Комбинация приборов, сигнализатор иммобилизатора
9 - Выключатель капота
10 - Датчики задних дверей пассажиров
11 - Датчик передней двери пассажира
14 - Замки всех дверей, двигатели блокировки (питание)
16 - Указатели поворотов левого борта
17 - Замки дверей пассажиров, двигатели блокировки (сигнал управления)
18 - Замок двери водителя, двигатель блокировки (сигнал управления)
22 - Датчик двери водителя
24 - Указатели поворотов правого борта
25 - Датчик двери задка
ПДУ совмещает в себе функции:
- ключа замков дверей;
- рабочего ключа иммобилизатора АПС-6;
- пульта дистанционного управления электропакетом.
После обучения пульт дистанционного управления является также рабочим ключом иммобилизатора и служит для снятия запрета запуска двигателя.
Блокировка замков дверей и включение режима охраны с ПДУ
Для блокировки замков дверей и включения режима охраны нажмите кнопку блокировки на ПДУ, рис. 4.
При этом замки боковых дверей и замок двери задка (крышки багажника) (в вариантном исполнении), заблокируются, одновременно включится режим охраны, что подтверждается одиночным миганием указателей поворотов и медленным миганием сигнализатора иммобилизатора в комбинации приборов.
Если при включении режима охраны будет открыта какая-либо дверь или капот, то указатели поворотов мигнут три раза и будет подан одиночный звуковой сигнал.
Для того чтобы включить открытые зоны в зону охраны, закройте их. Аналогичное поведение системы будет в случае срабатывания защиты от перегрева замков дверей, если блокировка / разблокировка замков происходит многократно в течение короткого промежутка времени.
В этом случае подождите некоторое время, после чего работоспособность системы полностью восстановится.
Блокировка замков без включения режима охраны с ПДУ.
Для блокировки замков дверей с ПДУ без включения режима охраны нажмите дважды кнопку блокировки или удерживайте ее в нажатом состоянии некоторое время. При этом двери заблокируются без включения режима охраны.
Такая блокировка сопровождается трехкратным миганием указателей поворотов.
Если режим охраны уже включен, то двойное нажатие на кнопку блокировки или удержание ее в нажатом состоянии приведет к выключению режима охраны, замки дверей при этом останутся заблокированными.
Отключение режима охраны сопровождается двукратным миганием указателей поворотов.
Разблокировка замков дверей и выключение режима охраны с ПДУ
Для разблокировки замка водительской двери и выключения режима охраны с ПДУ нажмите кнопку разблокировки. Замок двери водителя разблокируется, а выключение режима охраны сопровождается двукратным миганием указателей поворотов.
Для разблокировки замков пассажирских дверей нажмите кнопку разблокировки на ПДУ еще раз.
Если после разблокировки дверей и выключения режима охраны не будет открыта ни одна из дверей и не будет включено зажигание, то через 25 секунд двери заблокируются вновь и система автоматически перейдет в режим охраны.
Автоматический переход системы в режим охраны с блокировкой дверей сопровождается частым миганием сигнализатора иммобилизатора в комбинации приборов.
Внимание! В случае, если режим охраны не выключается с ПДУ из-за падения напряжения батареи в пульте, возможно открыть дверь ключом. При этом сработает сигнализация, которую можно отключить, включив зажигание.
Дальнейшая эксплуатация автомобиля будут осуществлены без возможности включения сигнализации.
Центральная блокировка и разблокировка замков дверей из салона
Для блокировки замков всех дверей из салона автомобиля утопите кнопку блокировки в двери водителя.
Для разблокировки замка водительской двери поднимите кнопку блокировки в двери водителя.
Для разблокировки замков всех дверей из салона автомобиля нажмите кнопку разблокировки на ПДУ.
Центральная блокировка имеет защиту замков дверей от перегрева. Если блокировка и разблокировка замков происходит многократно в течение короткого промежутка времени, то система перестает реагировать на нажатия кнопки.
Если это произошло, не нажимайте кнопку некоторое время, после чего работоспособность системы полностью восстановится. Для обеспечения безопасности последняя выполняемая команда всегда является командой разблокировки.
Центральная блокировка замков дверей снаружи автомобиля
Для блокировки замков всех дверей снаружи автомобиля поверните ключ в замке водительской двери против часовой стрелки.
При повороте ключа по часовой стрелке центральной разблокировки всех дверей не происходит, разблокируется только та дверь, которая в данный момент открывается.
Работа системы в режиме охраны.
После включения режима охраны система следит за состоянием следующих зон охраны:
- замок водительской двери;
- напряжение аккумуляторной батареи;
- дополнительный датчик (в заводскую комплектацию не входит).
Если в режиме охраны происходит какое-либо из следующих действий:
- отрывание любой боковой двери;
- открывание двери задка;
- разблокировка водительской двери;
- подключение аккумуляторной батареи после ее отключения;
то включается тревожная сигнализация в виде световой сигнализации указателями поворотов и звуковой сигнализации штатным звуковым сигналом автомобиля на время около 30 секунд.
Однократное нажатие любой кнопки на ПДУ, когда система находится в режиме тревоги, приводит к прекращению подачи сигналов тревоги, но система при этом продолжает оставаться в режиме охраны.
Выключение режима охраны происходит после нажатия кнопки разблокировки на ПДУ.
Ресинхронизация кодов ПДУ
Если количество нажатий кнопок пульта вне зоны приема сигнала системой превысило 1000, система перестанет реагировать на команды пульта. В этом случае следует повторно провести процедуру обучения иммобилизатора.
Замена неисправного блока управления электропакетом
В случае возникновения неисправности в системе в память блока управления электропакетом заносится соответствующий код неисправности. Перечень кодов неисправностей СДУЭП приведен в таблице
Перечень кодов неисправностей СДУЭП
Код – описание
В1001 - Низкое напряжение батареи
В1002 - Высокое напряжение при срабатывании моторедукторов
В1003 - Недостаточный ток при срабатывании моторедукторов
В1004 - Перегрузка по току при срабатывании моторедукторов
В1005 - Недостаточный ток при срабатывании указателей поворотов
В1006 - Перегрузка по току при срабатывании указателей поворотов
В1007 - Неисправность в цепи звукового сигнала
В1008 - Перегрев моторедукторов
В1014 - Неожиданный сброс микросхемы приемника
В1015 - Нет связи с КСУД
В1016 - Ошибка записи/чтения внутренного EEPROM
В1017 - Рассинхронизация счетчика ПДУ
В1018 - Сброс БУ
Для диагностики СДУЭП используется диагностический прибор ДСТ-2, 10,12 с соответствующей прошивкой.
Причины неисправностей и методы их устранения
В1001 Низкое напряжение батареи
- Напряжение питания блока управления электропакетом ниже 10 В.
В1002 Высокое напряжение при срабатывании моторедукторов
- Напряжение питания блока управления электропакетом более 16 В.
- Проверьте напряжение на клеммах АКБ. Напряжение должно быть в пределах 13,2-14,9 В.
В1003 Недостаточный ток при срабатывании моторедукторов
- Обрыв в цепи управления одного или нескольких двигателей блокировки дверей.
В1004 Перегрузка по току при срабатывании моторедукторов
- Замыкание в цепи управления одного или нескольких двигателей блокировки дверей.
В1005 Недостаточный ток при срабатывании указателей поворотов
- Обрыв в цепи управления указателями поворотов.
В1006 Перегрузка по току при срабатывании указателей поворотов
- Замыкание в цепи управления указателями поворотов.
В1007 Неисправность в цепи звукового сигнала
- Обрыв в цепи управления реле звукового сигнала.
В1008 Перегрев моторедукторов
- Перегрев моторедукторов из-за большого количества срабатываний.
В1014 Неожиданный сброс микросхемы приемника
- Внутренняя ошибка блока управления.
- Выключите зажигание, полностью отключите питание от блока управления СДУЭП. Если код заносится повторно, замените блок управления СДУЭП.
В1015 Нет связи с КСУД
В1016 Ошибка записи / чтения внутреннего EEPROM
- Внутренняя ошибка блока управления.
- Выключите зажигание, полностью отключите питание от блока управления СДУЭП. Если код заносится повторно, замените блок управления СДУЭП.
В1017 Рассинхронизация счетчика ПДУ
- Количество нажатий кнопок ПДУ вне зоны приема сигнала системой превысило 1000.
- Повторно проведите процедуру обучения иммобилизатора.
В1018 Сброс БУ
- Пропадание напряжение питания блока управления электропакетом.
Снятие и установка блока управления электропакетом
Крестовой отверткой откручиваем два самореза и снимаем крышку монтажного блока салона
Крестовой отверткой откручиваем винт крепления монтажного блока
Головкой на 10 откручиваем две гайки крепления блока и снимаем блок со шпилек
Нажав на фиксаторы колодки, отсоединяем колодку проводов от разъема блока
Замена элемента питания в пульте дистанционного управления ключа к автомобилю
В ключе установлен элемент питания типа CR2032 с начальным напряжением 3 В.
Если напряжение элемента питания в норме, то при нажатии любой кнопки на пульте светодиод должен вспыхнуть один раз.
Если при нажатии любой кнопки на пульте светодиод вспыхивает два раза или вообще не загорается, это говорит о том, что необходимо заменить элемент питания
Поддев тонкой отверткой, вынимаем заглушку из крышки пульта
Заглушка приклеена двухсторонним скотчем. Если скотч остался на крышке, то снимаем его, чтобы получить доступ к саморезу
Крестовой отверткой откручиваем саморез крепления крышки пульта
Нажав пальцем, выводим из зацепления защелку
Аккуратно разъединяем крышку и корпус пульта, преодолевая сопротивление второй защелки
Снимаем крышку пульта и вынимаем ее из корпуса ключ с пружиной
Вынимаем батарейку из монтажной платы пульта
Вставляем новую батарейку, соблюдая полярность
Вставив отогнутый конец пружины в паз на корпусе пульта, поворачиваем ключ на один оборот против часовой стрелки, закручивая пружину и удерживая ключ в этом положении, устанавливаем крышку
- дистанционной блокировки / разблокировки замков дверей с одновременным включением / выключением режима охраны автомобиля;
- блокировки замков всех дверей поворотом ключа в замке двери водителя;
- блокировки / разблокировки замков всех дверей кнопкой на двери водителя;
- включения тревожной сигнализации при нарушениях зон охраны автомобиля;
- выключения тревожной сигнализации дистанционно или после включения зажигания своим ключом.
Рис. 7-49. Пульт дистанционного управления:
1 — ПДУ; 2 — кнопка блокировки замков дверей; 3 — кнопка разблокировки замков дверей.
Таблица 7-16. Адреса выводных штекеров блока управления электропакетом
ПДУ совмещает в себе функции:
- ключа зажигания;
- ключа замков дверей;
- рабочего ключа иммобилизатора АПС-6;
- пульта дистанционного управления электропакетом.
Где искать неисправность
Для обнаружения неисправностей в электрических цепях потребуется автомобильный тестер или другой аналогичный измерительный прибор, а также умение в работе с электрооборудованием автомобилей. В первую очередь следует проверить исправность предохранителя F10, который рассчитан на ток 20 Ампер.
Косвенным подтверждением его отказа будет невозможность закрыть двери с помощью брелока или ключом от машины. Если предохранитель неисправен, его следует заменить исправным, но проверить, почему он вышел из строя.
В том случае, когда в цепи имеется короткое замыкание, повторное перегорание предохранителя гарантировано. Что ещё может выйти из строя Виновником отказа может быть поломка электродвигателя в приводе блокировки дверей.
Причин поломки или неудовлетворительной работы центрального замка может быть много. Какие-то из них обусловлены климатическими условиями (повышенная влажность, холодные зимы и тому подобное), а часть – неправильной установкой и регулировкой или износом.
Нива Шевроле и Starline A91
У сигнализаций Starline на официальном сайте много карт установки на большое количество автомобилей.
По пособию немного разъясню т.к. там написано поверхностно. Итак разберем все, но пунктам: 1. Снимаем кожух рулевой колонки (выкручиваем 5 саморезов и 2 винта) по инструкции фото (1.1-1.3) 2. Откручиваем 2 самореза панели, закрывающей монтажный блок (фото 2.1-2.2), отсоединяем от монтажного блока все фишки. За монтажным блоком находится блок штатной сигнализации фото 2.3 – отсоединяем его от крепления (2 гайки под головку на 10) достаем его чтоб удобно было с ним работать. 3. Откручиваем облицовочную панель щитка приборов вместе с щитком приборов (6 саморезов) фото 3.1-3.4
Локализация неисправностей центрального замка
Все неисправности центрального замка (ЦЗ) условно можно разделить на следующие категории: полный или частичный отказ; замок не работает или работает со сбоями из-за механических либо электрических дефектов или повреждений. При выявлении неисправностей центрального замка следует основываться на этой классификации и начинать ремонт не с каких-то конкретных действий, а с диагностики оборудования. Это позволит сохранить немало времени, а возможно, и финансов.
Центральный замок должен функционировать независимо от того, работает двигатель автомобиля или нет, а также включено или нет зажигание – главное, чтобы бортовая сеть не была обесточена (клеммы питания должны быть подсоединены к аккумулятору). Вся система состоит из соединяющих проводов, выключателей и:
- электрических приводов (соленоидов или механизмов с моторчиком) – электрический центральный замок;
- вакуумных приводов, трубок, компрессора и платы его управления – пневматический (вакуумный) центральный замок.
Приводы обычно называют актуаторами или активаторами. В водительской двери автомобиля, а также нередко и в передней пассажирской, установлен управляющий привод, который при срабатывании отправляет по отдельным проводам электрический сигнал на открывание/закрывание остальных дверей (на управляющую плату или на силовые реле остальных дверей – только в электрическом ЦЗ).
Снятие и установка блока управления электропакетом
Крестовой отверткой откручиваем два самореза и снимаем крышку монтажного блока салона
Крестовой отверткой откручиваем винт крепления монтажного блока
Головкой на 10 откручиваем две гайки крепления блока и снимаем блок со шпилек
Нажав на фиксаторы колодки, отсоединяем колодку проводов от разъема блока
Если замок не работает совсем или частично…
В этом случае необходимо проверить и при необходимости заменить предохранитель цепей ЦЗ (в зависимости от электрической схемы автомобиля он может быть не один). Возможно, на этом ремонт и закончится. Если при активации ЦЗ какой-то предохранитель выгорает, то значит в защищаемой им цепи происходит короткое замыкание, и надо искать причину, которая это вызывает.
Предохранители целы, но не работает:
- отсутствует напряжение на входе активатора водительской двери из-за обрыва подводящих проводов или плохого контакта на их клеммах в результате окисления – привод не может передать управляющий сигнал для остальных дверей (не чем);
- вышел из строя концевой выключатель активатора водительской двери либо плохой контакт на его управляющих клеммах или обрыв проводов, отходящих от управляющих клемм – отсутствует управляющий сигнал.
Ремонт следует начать с проверки наличия питания и управляющих сигналов (появление или исчезновение напряжения на соответствующих контактах) привода при активации ЦЗ. Затем проверяют качество контактов и целостность проводов соответствующих цепей. В последнюю очередь проверяют концевой выключатель, который при необходимости ремонтируют или заменяют (в электрических ЦЗ всегда установлен внутри привода).
Чипгуру
- Мастерская
- Экскурсия по мастерской
- Электроснабжение
- Отопление, утепление
- Организация рабочего пространства
- Оборудование
- Станки
- Токарные
- Фрезерные
- Сверлильные
- Заточные
- Оснастка
- Токарная
- Фрезерная
- Заточная
- Гибочное оборудование
- Такелажное оборудование
- Вентиляция
- Пневматика
- Гидравлика
- Электропривод
- Системы ЧПУ
- Инструменты
- Измерительные инструменты
- Ручные инструменты
- Технологии обработки
- Гальваника
- Заточное дело
- Кузнечное дело
- Литейное дело
- Микродуговое оксидирование (МДО)
- Окрасочные работы
- Сварочное дело
- Общий раздел
- Ручная дуговая сварка
- Аргонодуговая сварка
- Полуавтоматическая сварка
- Контактная и иные виды сварки
- Плазменная резка, газосварка/резка, напыление
- Пайка
- Принадлежности и расходные материалы
- Оборудование и рекомендации
- Оборудование
- Средства защиты и Т.Б.
- Сопутствующее
- Слесарное дело
- Столярное дело
- Термическое дело
- Токарное дело
- Фрезерное дело
- Электроэрозионная обработка
- Утилизация отходов
- Транспортные средства
- Автомобили
- Тракторы
- Мототехника
- Необычные транспортные средства
- Электротранспорт
- Уголок самодельщика
- Домашний уют своими руками
- Для дачи, огорода
- Ремонт
- Двигатели
- Бытовая техника
- Разное
- Фантастические проекты
- Раздел технического творчества
- CNC
- Электропривод
- Полезная информация
- Паспорта, руководства
- Токарные
- Фрезерные
- Ручной электроинструмент
- Оснастка и инструменты
- Компрессора и насосы
- Справочники
- Электронные книги
- Автомобили и мототехника
- Моделизм
- Справочники
- Станки и оборудование
- Столярное и плотницкое дело
- Строительство
- Термическая обработка
- Физика и физические явления
- Химия и электрохимия
- Электрика
- Электроника
- Полезные советы
- Программное обеспечение
- Техника безопасности
- Средства индивидуальной защиты (СИЗ)
- Техническая помощь
- Вопрос — ответ
- Станки
- Оснастка
- Опознайка
- Предупреждения о мошенниках
- Правила форума
- Доска объявлений
- Куплю
- Обменяю
- Отдам
- Услуги
- Ищу исполнителя
- Ищу человека
- Вейпинг
Починка частичных отказов вакуумного центрального замка
Чаще всего, встречаются неисправности, сопровождающиеся длительной работой компрессора (в течение 15–20 с или дольше, пока не сработает его защита):
- Центральный замок открывает и закрывает двери автомобиля (и наоборот), пока не отключится насос.
- Все двери открылись/закрылись или на каких-то замок не сработал (возможно неравномерное срабатывание замков), и компрессор продолжает гудеть, пока его не выключит защита.
Совмещаем две разных сигнализации
Замком управляют два провода — жёлто-синий и синий. Вдобавок потребуется найти ещё один шнур, питающий актуаторы пассажирских дверей.
Кабель, о котором мы говорим, является силовым и обычно покрыт жёлтой изоляцией.
Схема подключения дополнительной сигнализации
Чтобы управлять всеми замками, а не только актуатором водителя, нужно реализовать следующий вариант подключения:
Ремонт электрического центрального замка
Отечественные ЦЗ с соленоидами через несколько лет эксплуатации начинают бояться перепадов температуры на понижение, особенно в условиях повышенной влажности и в осенне-весенний период. Соленоиды сперва начинают подклинивать, а спустя какое-то время они могут вовсе отказаться открывать/закрывать замок. Они обычно встречаются на авто с заводской установкой ЦЗ. Лучше их менять на приводы с моторчиком, но можно попробовать разобрать, почистить и смазать свежей смазкой.
Несрабатывание или частичное срабатывание активатора одной или нескольких дверей может быть вызвано:
- обрывом или плохим контактом в питающей цепи от выключателя активатора водительской двери до силового реле (напрямую или через управляющую плату) и после него до неработающего привода;
- выходом из строя реле;
- неисправностью управляющей платы – если есть;
- плохим контактом или обрывом проводов на клеммах мотора или соленоида внутри активатора;
- износом шестерен активатора (с моторчиком) или его подвижных элементов (для всех приводов);
- сгоревшей обмоткой моторчика или катушки соленоида.
При открывании на этом проводе напряжение должно пропасть, а на другом – появиться. Затем, в зависимости от полученных результатов тестирования, проверяют либо сам активатор и устраняют неисправность в нем, либо всю цепь до него по отдельности (до реле, включая управляющую плату, если есть, затем само реле и проводку после реле) с восстановлением работоспособности поврежденных участков. Наиболее часто встречающаяся поломка в системе ЦЗ – обрыв провода в гофре между дверью и кузовом автомобиля.
Особенности монтажа
Все работы по монтажу и соединению делятся на два этапа. Блок управления сигнальной системой соединяют с датчиком удара, светодиодом, чтобы он начал правильно работать. Поскольку выводы контактов охранной системы — это наиболее трудоемкая и ответственная часть работы, необходимо поэтапно подключать проводники к реле аккумуляторной клеммной батареи.
А еще интересно: Как самому отключить иммобилайзер на шевроле нива – Taxi Bolt
Далее проведите проводку поворотников. Затем – провода, идущие к тахометру. Следующим этапом соедините системы:
- зажигание;
- питание;
- модуль обхода;
- стартер.
В конце монтажа сигнализации проведите настройку датчика удара и параметров автозапуска двигателя транспортного средства.
Рассмотрим точки подключения противоугонной системы на Ниву Шевроле 2013 года:
- на замок зажигания идёт розовый провод 12;
- зажигание — синий/чёрный;
- стартер — красный провод;
- поворотники – синий, сине/красный;
- на ручной тормоз — коричневый/синий;
- тахометр – чёрный/синий.
Точки подсоединения сигнализации на Ниву Шевроле октября 2016 года базовой комплектации.
- На концевики дверей – белый/чёрный провод на стойке водителя (через диод).
- Концевой выключатель багажника – белый/чёрный на плафоне (через диод).
- Концевой выключатель капота подсоедините своим проводом.
- На поворотники – синий, синий/чёрный в пороге шофёра.
- Центральный замок: синий – открывание, коричневый – закрывание, протяните минусовой провод.
Крутые функции от Томагавк
Правильный монтаж сигнализации Tomahawk на Chevrolet Niva 868 mhz, CL 700, SL 950, X3, D 900, X5, Z3, Z5, 434 mhz frequency, CL 500 позволяет пользоваться большим количеством функций.
Преимущественное большинство современных автомобилей оснащаются своими противоугонными системами, и это относится не только к зарубежным, но и к отечественным производителям. Это устройство, для предотвращения запуска двигателя называют иммобилайзер, и бывает оно двух видов, контактное и бесконтактное. Как можно понять из определения, первый вариант предназначен для управления при помощи ключа, а второй при помощи специальной карточки или брелка.
Отключение иммобилайзера на видео:
Несмотря на всё удобство такой опции, некоторые владельцы желают отключить её, и в этой статье мы подробно расскажем, как сделать это.
Отключение иммобилайзера своими руками
Как уже было сказано выше, необходимость проведения процедуры по отключению иммобилайзера, может возникнуть в случае его нестабильной работы, либо поломки устройства. Обратите внимание и на то, где расположен иммобилайзер, потому как при незнании найти его достаточно проблематично.
Примерно так выглядит блок иммобилайзера под торпедой.
Принцип работы
В то время когда, происходит программирование устройства, оно сохраняет всю информацию в независимую энергопамять (EEPROM). Там же хранится весь исходный код и о паре ключей, которые идут в комплекте к этому устройству.
Отключение же всего иммобилайзера может быть исполнено только в том случае, когда оно отключено физически, то есть будет отключено питание, а из памяти ЭБУ будет стёрта вся информация. Говоря простыми словами, надо обесточить устройство и удалить всю информацию о нём.
Порядок работ по отключению на Шевроле Нива
- Если вы решили самостоятельно провести демонтаж, то вам будет необходима специальная перемычка, которая после отключения питания, обеспечит возможность восстановления обмена данных между ЭБУ и диагностическим разъёмом.
Наглядно показано, какие контакты должны быть замкнуты.
Затем необходимо определить, какой тип ЭБУ установлен на автомобиле, и чаще всего это, как правило, Bosch M1.5.4.
Нюансы при отключении иммобилайзера
Как перепрограммировать брелок сигнализации на шевроле нива
Приключилось у меня приключение )). Внезапно, без всякого предупреждения, перестал работать брелок штатной сигнализации в автомобиле. НИВА хороший и надежный автомобиль, но иногда хочет чтобы к нему проявляли чуть больше внимания, чем просто поездить. Вот с брелочком произошел как раз такой каприз.
Первая мысль — села батарейка — оказалась неверной, когда брелок был вскрыт и измерено напряжение источника питания. Батарейка оказалась еще ого-го! Работать и работать!
После более тщательного осмотра обнаружился виновник неработоспособности электронной схемы. Вот он, миленький, лежит на силиконовой вкладке, которая стоит между пластиковыми кнопками и электронной платой. Крохотный бескорпусной конденсатор. То-ли пайка была плохая, то-ли еще какие-то неведомые причины заставили его оторваться от печатных проводников на плате и нарушить работу всего устройства.
Когда причина выявлена осталось дело за малым — припаять хулигана на его законное место. Правда тут обычным паяльником орудовать нельзя. Слишком все миниатюрное. Можно запросто перегреть конденсатор, что приведет к его полной неработоспособности, либо от высокой температуры отслоятся печатные проводники с платы.
Пара минут работы и можно собирать брелок обратно.
Восстановленный брелок заработал как новенький! Двери в машине открываются и закрываются, сигнализация работает.
Интересно, сколько бы содрали в автосервисе за такой ремонт? Хотя, скорее всего, там просто предложили бы сначала купить новый брелок, а потом еще за отдельную плату настроили бы его на работу с иммобилайзером.
В связи с установкой сигнализации с автозапуском на шниву возникла необходимость прописать дополнительный ключ в системе (для модуля обходчика иммобилайзера), т.к. хранить обучающий ключ в машине в обходчике — не есть хорошо. Сначала покупаем за 3 копейки в автозапчастях или по номеру 212303704198300 ключ. Точнее его заготовку.
Затем занимаемся собственно прописыванием, или обучением, как это по другому называют.
1. Садимся в машину, закрываем все двери. Включаем зажигание обучающим ключом. Ждем более 5 секунд. Выключаем зажигание. Индикатор иммобилайзера должен начать мигать. Вытаскиваем обучающий ключ 2.Не позднее 5 секунд после предыдущего пункта вставляем обучаемый ключ в замок и включаем зажигание. Иммобилайзер пикнет 3 раза. Ждем, не выключая зажигание примерно 5 сек. Иммобилайзер пикнет 2 раза. Выключаем зажигание. 3. Вставляем второй обучаемый ключ в замок (если надо) и выполняем пункт 2. Т.е. надо обучать сразу ВСЕ необходимые ключи, даже если они уже были предварительно прописаны. Иначе даже прописанные ключи потеряются. 4. Пока мигает индикатор иммобилайзера вынимаем обучаемый ключ, вставляем обучающий и включаем зажигание. Иммобилайзер пищит 3 раза. Ждем. Иммобилайзер пищит 2 раза. Выключаем зажигание. 5.Не вынимая обучающий ключ ждем. Примерно через 5 секунд иммобилайзер пикнет 1 раз и его индикатор начнет мигать быстрее. 6.Включаем зажигание обучающим ключом. Ждем порядка 3 секунд, выключаем зажигание. Иммобилайзер пищит 3 раза. Индикатор перестает мигать. 7. Не включаем зажигание еще примерно 20 секунд.
Проконсультируйте пожалуйста)) Думаю огромное большинство сталкивалось с вопросами чипованных ключей. Имеется 1 постоянно используемый ключ(с чёрной пимпочкой :D) и есть резервный, с красной крышечкой. Насчёт второго, предыдущий хозяин пояснил, им можно завести машину лишь 3и раза. Пока экспериментировать не стал. Как можно 2й ключ сделать свободно действующим? (Просто нужны два комплекта ключей — и мне и брату.) Слышал насчёт системы обучения через иммобилайзер Ссылка на обучение , но будет ли она работать с этим ключом. Разъясните пожалуйста ситуацию))
================= Сделаю итог о проделанной работе, может кому-нибудь пригодиться в жизни)) Для калужан, любой автомобильный и не только ключ можно сделать в магазине, который находиться на пересечении горького и тульской. Цена обычного, с чистым чипом ключа, уже заточенного под личинку на шниву обошёлся 650р. Если делать выкидной — то гораздо дороже от 1500р и выше. Могут прошить, цена от 300р. Я прошил(обучил) сам, по нормальной инструкции, время заняло — 2 минуты. Главное ловкость рук и соображалка)
Моя инструкция: А. Закрыть все двери автомобиля. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд. В. Выключить зажигание. Лампа должна начать быстро мигать. Вынуть обучающий ключ из замка зажигания. С. Вставить рабочий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером еще двух звуковых сигналов. Е. Выключить зажигание. (Если необходимо обучить второй рабочий ключ, то следует ещё раз выполнить пункты С…Е) Если у вас уже есть один рабочий (чёрный) ключ, и вам нужно сделать второй, обучать их нужно сразу два!
G. Пока мигает лампа (около 6 секунд) необходимо вынуть ключ из замка зажигания, вставить снова обучающий ключ в замок и включить зажигание. Зуммер выдаст три звуковых сигнала при включении зажигания и дождаться ещё двух звуковых сигналов. I. Выключить зажигание. Не вынимать обучающий ключ из замка зажигания. Примерно через 6 секунд после выключения зажигания зуммер должен выдать одиночный звуковой сигнал, а лампа должна начать мигать в два раза быстрее. J. Сразу же необходимо включить зажигание этим же обучающим ключом. Подождав 2-3 секунды, выключить зажигание. Не позднее 5 секунд после выключения зажигания зуммер должен выдать три звуковых сигнала, а лампочка должна прекратить быстрое мигание. Не включать зажигание ещё минимум 10 секунд. При работе с некоторыми контроллерами прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов происходит уже при включении зажигания. В этом случае всё равно следует выключить зажигание и подождать не менее 10 секунд.
У меня вся эта процедура сработала без проблем. В интернете находил чьи-то самодельные инструкции — они в большинстве случаев с ошибками. Не стесняйтесь, комментируйте
Читайте также:
