Более долговечны, при этом чуть дешевле (420–450 тыс., Ю — 300) болгарские стартеры, которые ВАЗ всегда покупал из-за нехватки самарских. В отличие от последних, болгарский является точной копией самого первого СТ-221 (только крышка у него теперь алюминиевая). Правда, его обгонная муфта плунжерной конструкции служит недолго, но, поскольку и она, и тяговое реле, и другие узлы в сборе взаимозаменяемы с самарскими, с этим можно смириться.

БАТЭ"), и его нижнее плечо укорачивается, а верхнее удлиняется. Поэтому контакты тягового реле замыкаются уже чуть раньше, чем шестерня войдет в зацепление с венцом маховика. В большинстве случаев зацепления так и не происходит, и после многократных попыток пустить двигатель якорь, раскручиваясь до предельных оборотов, перегревается и идет вразнос. При удачных попытках, когда шестерня, быстро вращаемая тяжелым якорем, "влетает" в зацепление с венцом маховика, на валу возникает значительная боковая сила, разбивающая опорную втулку в картере сцепления на "Самаре". А на "Жигулях" иногда даже отламывается "клюв" крышки. Впрочем, низкое качество стартеров БАТЭ частично компенсируется их невысокой ценой — 310–330 тыс. (Ю — 225).

* Здесь и далее приведены прежние, традиционные названия заводов.

а — 35.3708–01 (КЗАТЭ); б — 4211.3708–02 (АТЭ-3).

Знак, свидетельствующий о сертификации в Госстандарте России (не путать с эмблемой завода-изготовителя!).

Эмблемы заводов (слева направо): КЗАТЭ; АТЭ-3; БАТЭ; ЭМЗ.

(БАТЭ); б — 42.3708 (БАТЭ).

Стартер БАТЭ для автомобилей ВАЗ (стрелкой показано смещение рычага вверх с изменением соотношения его плеч).

Всем Привет! :)
В предыдущей записи, я рассказывал про стартера
Выбило крышку стартера СТ-117А.Ревизия стартера 42.3708 сегодня расскажу как поменять стартер.
Поездил еще некоторое время на стартере СТ-117А, но последней моей каплей стало, что в нем стал пробуксовывать бендикс, вот как это происходило

Была теплая солнечная погода, поехал менять стартер.
Общая обстановка подкапотного пространства

Последний раз сфотографировал СТ-117А

Для того чтобы вытащить стартер, придется открутить щуп.
Извлек стартер СТ-117А, скажу стразу открутить, это пол дела, главное его оттуда достать:)

Для сравнения СТ-117А и 42.3708

Смазал шестерню графиткой

Так же смазал зубья венца

Установил, намного легче установился, чем старый, но пришлось попыхтеть закручивая верхнюю гайку, но я справился!:)

Потом решил открутить микрик, все равно у меня к нему провода не подходят

Что хочу сказать про стартер 42.3708, это небо и земля по сравнению с СТ-117А, крутит в разы быстрей, только успеваю ключом зажигания клацнуть.
Всем удачи на дорогах, здоровья, любви, денег побольше:-)
Спасибо за внимание!

ИЖ 21251 1987, двигатель бензиновый 1.5 л., 75 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 78

здравствуйте, снимал запчасти с донора Победа м20 и только сегодня посмотрел а там СТ 117А, значит подходят?

Привет. По победам я не силен, но раз ты снимал с двигателя победы значит походит)

Как я понял, это модификация для Волги и УАЗа. Тяговое реле расположено под другим углом. Москвичовский называется 421.3708.

Да, всё верно. Потом я поменял на такой же с правильными наклоном втягивающего реле.

братишка помоги, на тебя одного надежда, сфоткай провода на стартере, как подключены, у меня москаль 81 г.в. ижевский, к стартеру подходят 5 проводов Сверху маленькая клема-черный провод на включения втягивающего, к большой клеме идут: кабель, черный толстый провод с круглым наконечником под большую клемму и ТОЛСТЫЙ ЖЕЛТЫЙ ПРОВОД, этот желтый провод идет к замку, к боковой малой клемме идет тонкий желтый провод на катушку (закарачивает резистор катушки во время работы стартера). Я не пойму куда нужно подключить этот ТОЛСТЫЙ ЖЕЛТЫЙ ПРОВОД к замку зажигания : клемме КЗ, к клемме СТ (там уже подключен черный), к клемме ПР-приемник (радио)

Мы про какой стартер говорим СТ-117А или 42.3708?

я не знаю-он больше смахивает на второй-но в нем есть маленькая клемма для закорачивания резистора катушки зажиагния- в новых ее нет

Стартер - аналоги при замене какие модели подходят (можно установить) вместо штатного стартера Оценка:

Сегодня переставлял стартер, так вот от 402 не подошел при включении стартера, он не переставал крутить. и только выключение массы его останавливало. сначала думал, что это барахлит и залипает втягивающее, но после визуального осмотра и сравнения его с родным, увидел очень заметную разницу. Дело в том, что бендикс на 402ом немного длиннее и ход выброса у него намного меньше, чем на родном и поэтому он находиться уже изначально(при установке стартера) в зацеплении с венцом
Подскажите пожалуйста точные модели, особенно редукторные , которые 100% подходят нам.
Спасибо.

Вот например у меня на 21м двигателе стартер от 402го отлично работает. Ставил новый УАЗовский на 2серию, тоже отлично работал. Был случай, пришлось подпиливать носик, ибо не влезал не до конца в колокол. В общем, всё очень индивидуально.

ГАЗ-21Л 63г., ГАЗ-22В 70г.

Волги. И ничего кроме Волг. Хотя. ;)

Установил 402 редукторный KENO (ЗМЗ) - все в порядке
И у меня стоит редукторный стартер с 402го. Размером почти как пивная бутылка. Крутит хорошо. Перед закрытием прошлого сезона тоже были проблемы с "неотключением" стартера. Поменял втягивающее (400руб) и все стало хорошо.
Деньги - есть.
(Братья Алиевы, Улукбек и Максуд) У меня стоит стартер "Электром" для моторов УМЗ. Стоит около 2000р. Установка простая. Работает на 2х машинах уже долго (на одной 3 года, на второй 2 почти). Если интересно, могу его фотографии скинуть.
У народа, который изобрел треугольный музыкальный инструмент, не может быть простого исторического пути. У народа, который изобрел треугольный музыкальный инструмент, не может быть простого исторического пути. Так же при установке редукторного стартера нужно ставить пятиконтактное реле стартера. так как на шатном стартере есть контакт замыкающий во время старта спираль на катушке, а на новом стартере такого контакта нет.
Деньги - есть.
(Братья Алиевы, Улукбек и Максуд) я ставил УАЗовский, от 31512, я доволен - встал легко, работает как надо

В наше время верить нельзя никому, порой даже самому себе. Мне - можно.
Не обязательно менять реле, можно просто взять катушку расчитанную на работу без вариатора. Это кому как проще
У народа, который изобрел треугольный музыкальный инструмент, не может быть простого исторического пути.

Для замены нам нужно:
1. Стартер
2. Реле PC-507 (5-ти контактное)
3. Провод "+" с АКБ от ГАЗели (он длинее нашего)
4. Проводок 30см (для удлинения провода от проводки к реле)
5. Набор ключей.

Приступим, вот так все выглядело до замены:

Вот наше родное Реле РС-502 (4-х контактное)

Снимаю родной стартер, сравним с редукторным:

Для того, чтобы вынуть родной стартер, необходимо открутить бензопровод от

бензонасоса и выпускную трубку газов от блока:

Меняем реле стартера, подсоединяем провода, остается свободен один контакт, к нему то мы и удлиняем освободившийся белый провот из жгута у стартера:

Всё готово:

И каковы впечатления? Быстрее крутит и тише работает? Жаль, аутентичность страдает. Да и насколько надёжны они?
Крутит намного быстрее, но кажеться шумнее.
Здравствуйте. Подскажите, пожалуйста, при замене стартера на ЭЛЕКТРОМ 931.3708 требуется ли замена еще каких-либо элементов кроме реле? Если не затруднит, то напишите, пожалуйста какой провод и куда на новый стартер прикручиавть по цветам.
Спасибо
у меня тут есть отчет.

Привет всем!
Настала зима и хотелось бы занятся чемто новым и интересным, в надежде на победу над ленью и подляками. Хочется слепить электропепелац для поездок в магазин и на рыбалку, но если с акамуляторами есть маленький просвет (некальциевый стартерный свинец амперчасов так на 45-65), то с двигателями - полный швах. Или слишком дорого или слишком слабо.
Вобщем решил я наступить на старые грабли с переделкой стартера. Знаю, что так делать ненадо, муторно, это безсмысленно, это геморно, но попробую. По моей привычке начинать срузу сто прожэктов, розтяну сие на пятилетку. Хотя, может кому идея понравится, иль кто свою подскажет. Вобщем, поехали!

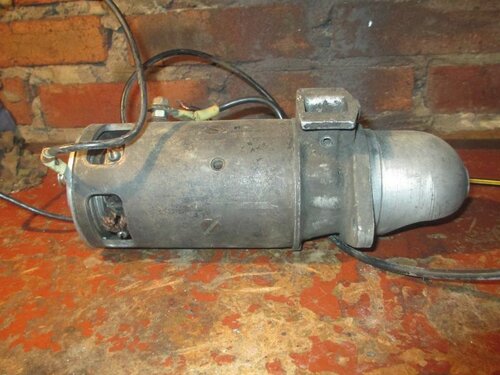

Подопытный кро. стартер СТ117А, из чудо автомобиля Космич всех моделей. Роздербаненный до предела.

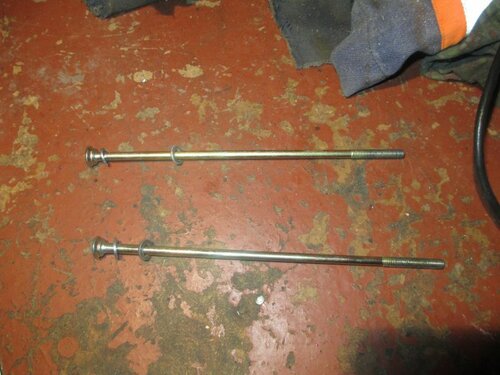

А это болты для стяжки корпуса при проверке. Выковыряны из строительных анкеров.

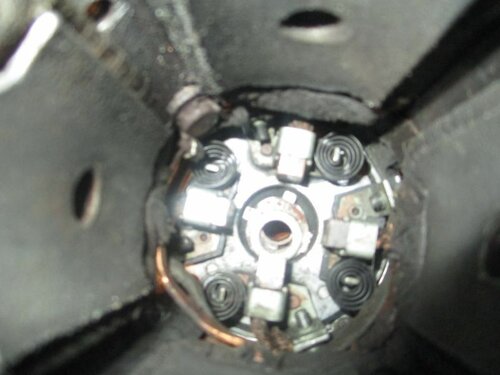

Вид на щеткодержатель и башмаки возбуждения:

А теперь розгадка страшной тайны непомерного аппетита стартера - зазор между якорем и башмаками 1.5 мм!! Вобщем, 0,75мм, если якорь по центру. Откуда ж тут КПД взяться? При этом, якорь всеже умудряется затирать статор.

Якорь надо перетачивать на подшипники. Задний будет 6201, та диаметр шейки 12,5мм. А передний либо 6202 либо 6203, еще не определил.

Размеры накалякаю чуть позже, надо еще подрасчитать мощность двигателя с учетом перемотки обмоток и придумать трансмиссию. Тут варианты пока такие:
1) Тупо звездочка на 10 зубов с дешки.
2) Шестеренки с дешника,
3) Шестеренки с шавчика.
В последних двух вариантах установка промвала с фривилом.
Я пока в раздумиях.
Зы. Надо гдето найти величину выноса звездочки Шавчика или Вайраса относительно оси мопеда (у колеса значение тоже).

Стартер СТ 117А предназначен для пуска двигателя и представляет собой электродвигатель постоянного тока смешанного возбуждения, оборудованный сцепным устройством для соединения и разъединения шестерен якоря стартера с зубчатым ободом маховика коленчатого вала двигателя.

Рис. 1
Стартер включается с помощью электромагнитного тягового реле 2 (рис. 1) типа РС14-А, закрепленного на корпусе 25. Установлен стартер с левой стороны двигателя под впускным трубопроводом и при креплен к блоку цилиндров с помощью гаек и двух шпилек, ввернутых в картер сцепления. Ниже приведена техническая характеристика стартера.

Номинальное напряжение, В . 12
Номинальная мощность, кВт . 1,3
Сила тока на режиме холостого хода, А . 85
Частота вращения якоря на режиме холостого хода, об/мин . 5000
Сила тока при тормозном моменте 16 Н·м, А. 500
Усилие прижима щеток, Н. 10-14

Устройство стартера.

Стартер имеет четыре полюса, на которых расположены катушки 3 возбуждения, три из которых соединены между собой последовательно, а одна - параллельно им.
Якорь 26 стартера вращается в двух бронзографитовых подшипниках 21 и 30, установленных в передней 20 и задней 29 крышках. К корпусу 25 стартера крышки при креплены двумя стяжными болтами.
На задней крышке укреплены щеткодержатели - два изолированных 14 и два замкнутых на массу 16 с медно-графитовыми щетками. Все щетки имеют гибкие канатики, присоединенные винтами 13 к щеткодержателям. Изолированные щеткодержатели соединены между собой с помощью перемычки 12. К одному из них подведен конец трех последовательно соединенных катушек обмотки возбуждения. Второй конец этих катушек присоединен к контактному болту 4 тягового реле. Щетки прижимаются к коллектору при помощи пружин 15 щеткодержателя. Для доступа к щеткам и осмотра коллектора в корпусе стартера имеются окна. Во избежание попадания в стартер грязи и воды окна стартера закрыты снаружи защитной лентой 28 с прокладкой 27 из водонепроницаемого картона.
На конце вала якоря находится привод стартера с шестерней 22 и муфтой 23 свободного хода, имеющей ролики 19. При помощи привода, перемещающегося по шлицам вала под действием усилия тягового реле, приложенного к буферной пружине 24 привода с помощью рычага 11, осуществляется зацепление шестерни стартера с венцом маховика и передача крутящего момента от стартера к двигателю. Наличие муфты свободного хода предохраняет обмотку и коллектор якоря от разноса из-за возможного увеличения частоты вращения якоря стартера при выходе двигателя на самостоятельный режим работы.
Перемещение привода по ленточной резьбе вала якоря и ввод шестерни в зацепление с венцом маховика осуществляются электромагнитным тяговым реле 2, укрепленным при помощи двух болтов 1 к корпусу стартера. Реле имеет катушку б с втягивающей и удерживающей обмотками. Внутри катушки находится передвигающийся якорь 7 реле, а под защитным кожухом 10 - возвратная пружина 8. На одном конце якоря ввернута шпилька 9, шарнирно соединенная с рычагом 11 включения привода стартера. На другом конце закреплен шток с контактным диском 5.

Работа стартера.

Работа стартера происходит следующим образом. При повороте ключа замка зажигания в положение, соответствующее включению стартера, замыкаются соответствующие контакты во включателе зажигания, и ток от аккумуляторной батареи поступает на обмотки тягового реле стартера. Якорь тягового реле под действием электромагнитного поля обеих обмоток втягивается и посредством рычага включения, закрепленного на оси 17, вводит шестерню в зацепление с венцом маховика. В конце хода якорь реле с помощью контактного диска замыкает главные контакты реле, включая стартер, и одновременно замыкает дополнительный контакт, вследствие чего замыкается накоротко дополнительное сопротивление катушки зажигания. В момент замыкания главных контактов происходит закорачивание втягивающей обмотки, и якорь тягового реле удерживается во втянутом положении только удерживающей обмоткой.
После пуска двигателя и возвращения под действием пружины контактного устройства во включателе зажигания в исходное положение ток в цепи удерживающей обмотки реле прерывается, якорь тягового реле под действием возвратной пружины возвращается в первоначальное положение и выводит шестерню стартера из зацепления с венцом маховика. При этом контактный диск размыкает главные и дополнительный контакты тягового реле.

Уход за стартером.

В процессе эксплуатации через каждые 10 тыс. км пробега необходимо проверять затяжку гаек крепления стартера и надежность электрического контакта наконечников проводов и клемм.
После пробега 60 тыс. км рекомендуется снять стартер с автомобиля, разобрать, очистить детали от грязи, протереть их и осмотреть. После устранения неисправностей провести регулировочные работы.

Проверка и регулировка привода стартера.

Проверка и при необходимости регулировка привода стартера производятся следующим образом:
при выключенном положении стартера проверяется размер 34-1,5 мм от фланца крышки до торца шестерни привода. Размер устанавливается с помощью регулировочного винта 18 с контргайкой;
после проверки и регулировки исходного положения шестерни привода стартера в выключенном положении нажимом на рычаг 11 (предварительно сняв защитный кожух 10) до упора перемещают привод в направлении включения и производят проверку величины хода шестерни при включении. У правильно отрегулированного стартера зазор между торцом включенной шестерни привода и упорной втулкой должен быть 4,5 ± 1 мм. Зазор якоря при этом должен быть выбран легким отжатием его в сторону коллектора.
В случае надобности регулировка этого зазора производится поворотом шпильки 9 якоря реле, для чего предварительно нужно вынуть шплинт и ось рычага привода. При увеличенном зазоре регулировочную шпильку ввернуть, а при уменьшенном - вывернуть.
