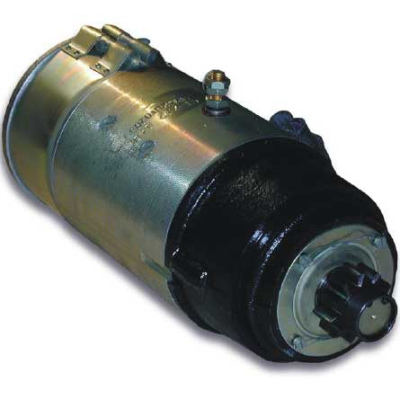

Стартер СТ-722 предназначен для запуска дизельного двигателя от аккумуляторных батарей. Отличается от стартера СТ-724 только направлением вращения.
Стартер СТ-722 является электродвигателем постоянного тока, последовательного возбуждения, с приводами инерционного типа, которые обеспечивают автоматический выход шестерни стартера из зацепления с маховиком, при частоте его вращения, превышающей частоту вращения шестерни стартера. Привода стартера снабжены фрикционными муфтами. Стартер СТ-722 рассчитан для кратковременной работы. Пуск стартера дистанционный, производится пусковой кнопкой и пусковым реле.
Стартер СТ-722 двухпроводного исполнения снабжен приводным механизмом инерционного типа с фрикционной муфтой. Приводной механизм с шестерней служит для автоматического сцепления стартера с маховиком дизеля во время запуска.
Технические данные стартера СТ-722 приведены в таблице 4.
Номинальное напряжение, В 24 Максимальная мощность при 18,3 1/с
(1100 об/мин), кВт (л.с.) 11 (15)
Ток холостого хода, А. не более 115 Частота вращения холостого хода:
1/с (об/мин), не более 125 (7500)
1/с (об/мин), не менее 91,6 (5500)
Направление вращения, если смотреть со стороны привода Правое Вылет шестерни, мм 24±1,5
Количество зубьев шестерни 11
Режим работы-три включения через 25-30 с длительностью не более, с 5 Максимальный тормозной момент, кгм 19 Фрикционная муфта отрегулирована на момент, кгм 30-55 Сопротивление изоляции в холодном состоянии. МОм, не менее 1 Щетки марки МГ-4С (ФПЗ.594.211)
ТУ 16,538.063-76 с размерами 32x12x27 мм, шт. 8 Возбуждение Последовательное
| Стартер СТ-721,СТ-722,СТ-723,СТ-724,С5-2С,предназначены для запуска дизельных двигателей от аккумуляторных батарей. Стартер СТ-721,СТ-722,СТ-723,СТ-724,С5-2С,электродвигатели постоянного тока, последовательного возбуждения, с приводами инерционного типа, которые обеспечивают автоматический выход шестерни стартера из зацепления с маховиком, при частоте его вращения, превышающей частоту вращения шестерни стартера. Привода стартера СТ-721,СТ-722,СТ-723,СТ-724,С5-2С,снабжены фрикционными муфтами. Стартеры рассчитаны для кратковременной работы от стартерных батарей. Пуск стартеров дистанционный, производится пусковой кнопкой и пусковым реле. |
Технические параметры
Напряжение питания: 24В постоянного тока В переменного тока;
Максимальная мощность: 11квт. (15л.с.);
Ток холостого хода: 115А, не более;
Частота вращения холостого хода: 5500 об/мин;
При заторможенном якоре (имитация запуска двигателя):
| потребляемый ток | 800±40А |
| развиваемый момент | 58,8 н·м |
Частота вращения, соответствующая максимальной мощности, при напряжении 18В: 1100 об/мин;
Вылет шестерни хвостовика, мм: 24±1,5;
Число зубьев шестерни: 11;
Режим работы: повторно-кратковременный
| количество циклов | 3 |
| включенное состояние | 5с, не более |
| выключенное состояние | 10-15сек |
Схема соединения:
| СТ-721, СТ-723 | однопроводная |
| СТ-722, СТ-724 | двухпроводная |
Исполнение: пыленепроницаемое и брызгозащищенное;
Рабочее положенние: горизонтальное;
Направление вращения:
| СТ-721, СТ-722 | по часовой стрелке |
| СТ-723, СТ-724 | против часовой стрелки |
Габаритные размеры, мм: (диам.)178 х 480;
Масса, кг: 40.
Уточните детали
Позвоните нам, чтобы получить исчерпывающую информацию по нашей продукции и условиях поставки.
Стартер СТ-722 предназначен для запуска дизельных двигателей от аккумуляторных батарей. Стартеры-электродвигатели постоянного тока, последовательного возбуждения, с приводами инерционного типа, которые обеспечивают автоматический выход шестерни стартера из зацепления с маховиком, при частоте его вращения, превышающей частоту вращения шестерни стартера. Привода стартеров снабжены фрикционными муфтами. Стартеры рассчитаны для кратковременной работы от стартерных батарей. Пуск стартеров дистанционный, производится пусковой кнопкой и пусковым реле.
