Стартер ст-721 принцип работы

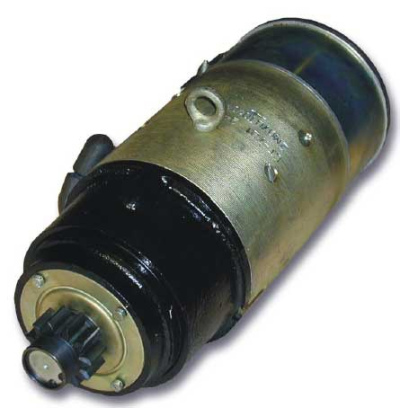

| Стартер СТ-721,СТ-722,СТ-723,СТ-724,С5-2С,предназначены для запуска дизельных двигателей от аккумуляторных батарей. Стартер СТ-721,СТ-722,СТ-723,СТ-724,С5-2С,электродвигатели постоянного тока, последовательного возбуждения, с приводами инерционного типа, которые обеспечивают автоматический выход шестерни стартера из зацепления с маховиком, при частоте его вращения, превышающей частоту вращения шестерни стартера. Привода стартера СТ-721,СТ-722,СТ-723,СТ-724,С5-2С,снабжены фрикционными муфтами. Стартеры рассчитаны для кратковременной работы от стартерных батарей. Пуск стартеров дистанционный, производится пусковой кнопкой и пусковым реле. |
Технические параметры
Напряжение питания: 24В постоянного тока В переменного тока;
Максимальная мощность: 11квт. (15л.с.);
Ток холостого хода: 115А, не более;
Частота вращения холостого хода: 5500 об/мин;
При заторможенном якоре (имитация запуска двигателя):
| потребляемый ток | 800±40А |
| развиваемый момент | 58,8 н·м |
Частота вращения, соответствующая максимальной мощности, при напряжении 18В: 1100 об/мин;
Вылет шестерни хвостовика, мм: 24±1,5;
Число зубьев шестерни: 11;
Режим работы: повторно-кратковременный
| количество циклов | 3 |
| включенное состояние | 5с, не более |
| выключенное состояние | 10-15сек |
Схема соединения:
| СТ-721, СТ-723 | однопроводная |
| СТ-722, СТ-724 | двухпроводная |
Исполнение: пыленепроницаемое и брызгозащищенное;
Рабочее положенние: горизонтальное;
Направление вращения:
| СТ-721, СТ-722 | по часовой стрелке |
| СТ-723, СТ-724 | против часовой стрелки |
Габаритные размеры, мм: (диам.)178 х 480;
Масса, кг: 40.
Уточните детали
Позвоните нам, чтобы получить исчерпывающую информацию по нашей продукции и условиях поставки.
Стартер СТ-721 предназначен для запуска дизельных двигателей от аккумуляторных батарей. Стартеры-электродвигатели постоянного тока, последовательного возбуждения, с приводами инерционного типа, которые обеспечивают автоматический выход шестерни стартера из зацепления с маховиком, при частоте его вращения, превышающей частоту вращения шестерни стартера. Привода стартеров снабжены фрикционными муфтами. Стартеры рассчитаны для кратковременной работы от стартерных батарей. Пуск стартеров дистанционный, производится пусковой кнопкой и пусковым реле.
История появления стартера
И значально автомобиль был рожден без стартера — двигатели запускались заводной рукояткой, и это считалось нормой. Собственно, у машин зари автомобилизации хватало других, более насущных проблем, на фоне которых вращение ручки перед поездкой было не самой существенной. Однако тяжелый и небезопасный запуск мотора вручную был все же очевидным узким местом первых самобеглых повозок, и в 1911 году американский инженер-механик Чарльз Кеттеринг предложил конструкцию электрического стартера. А уже в 1912 году был выпущен первый автомобиль, заводящийся изобретением Кеттеринга – Cadillac Model 30.
Впрочем, несмотря на это, технической революции не произошло – что можно проследить хотя бы по знаменитому Ford T, который, выпускаясь миллионными тиражами, заводился ручкой вплоть до 1919 года… Собственно, причина заключалась в немалой степени в том, что Чарльз Кеттеринг, коронованный как изобретатель стартера, предложил компании Cadillac совсем не ту конструкцию, что применяется повсеместно в наши дни!
На фото: Чарльз Кеттеринг
Его конструкция была сложна и ненадежна, поскольку стартер после запуска мотора не отсоединялся от коленвала, а переключался в режим генератора, и ведущие американские автоконцерны той эпохи отнеслись к идее прохладно. Причина же поддержки изобретения Кеттеринга Кадиллаком крылась в личности основателя фирмы Генри Лиланда, чей близкий друг в 1910 году был серьезно травмирован обратным рывком заводной рукоятки при слишком раннем зажигании и в результате скончался.
Конструкция стартера
Все автомобильные стартеры очень похожи друг на друга. Разобрался в устройстве любого – считай, разберешься во всех. Хоть Матиза, хоть Камаза…
Наглядная 3D-анимация конструкции стартера
Более заметные отличия одной модели стартера от другой заключаются в конструкции передней опоры ротора. Классическое устройство – это когда ось ротора установлена в стартере на двух подшипниках – опорных втулках из бронзо-графитного сплава. Втулки эти находятся, соответственно, в передней и задней крышках стартера.
В этом случае передней опорой становится картер сцепления двигателя или картер КПП, куда запрессована опорная втулка. Стартер устанавливается на свое место в машине – и вал опирается на две втулки, как и дóлжно. Как правило, такое решение применяют с целью уменьшения габаритов узлов, и в принципе, пока все исправно, оно ничуть не хуже классического. Но если передняя опорная втулка в картере КПП разбивается, её замену произвести уже гораздо сложнее – делается это на машине и порой в весьма неудобных условиях. Тогда как в двухопорном стартере втулки меняются на верстаке, где все на виду и легкодоступно.
Еще один принципиальный конструктивный момент, отличающий модели стартеров друг от друга – редуктор. Вернее, его отсутствие или наличие, а в случае наличия – тип. Дело в том, что передача крутящего момента с ротора стартера на маховик мотора может осуществляться напрямую или через редуктор, встроенный в стартер.
Пример ремонта стартера
От теории перейдем к реальному агрегату, требующему ремонта. В нашем случае симптомы неисправности были такими – стартер стал вращать мотор очень вяло, вне зависимости от степени заряженности батареи. При этом, будучи демонтированным с двигателя и подключенным пусковыми проводами к батарее, вращался бодро. Отлаженный мотор худо-бедно умудрялся запускаться даже при столь вялом вращении, но в какой-то момент стартер встал окончательно и испустил дымок.
После продувки всех деталей сжатым воздухом и промывки в бензине стало видно, что щетки изношены практически полностью, а их останки почти закорочены графитовым порошком. Сила пружин, прижимающих остатки щеток, ослабла, сопротивление контакта возросло, произошел разогрев щеткодержателей и пружин до посинения, оплавления, смыкания витков и зависания щеток.
Берем в руки щеточный узел, как образец, и отправляемся в ближайшую контору по ремонту стартеров и генераторов, где просим подобрать аналогичную деталь. Обходится нам щеточный узел в сборе в 400 рублей, что при стоимости нового стартера от 4 до 5 тысяч совсем недорого!
Очищаем ротор и оцениваем состояние коллектора – контактного кольца, по которому работают щетки. Износ заметен невооруженным глазом (на фото показан стрелками), но коллектор способен еще поработать после замены щеток. Обходимся без проточки, зачищая его мелкой наждачной бумагой – этого достаточно.
Вообще же, износ коллектора ротора – серьезная проблема. В принципе, при нормальных условиях коллектор любого стартера способен сменить пару комплектов щеток, но если его контактные ламели сильно истончились – ротор идет в утиль. Деталь эта дорогая, приобрести её отдельно непросто, да и менять рационально разве что на халяву – если подвернется аналогичный стартер с живым ротором из старых запасов автохлама у себя или у друзей… Ибо при напрочь убитом коллекторе на стартере обычно уже живого места нет.
Поскольку ротор извлечен, попутно оцениваем состояние планетарного редуктора. Вынимаем шестерни, промываем бензином, осматриваем. Все в порядке, претензий к редуктору нет. Наносим на шестерни и их подшипники легкий слой смазки ШРУС.
Теперь предстоит работа похитрее. Неразумно будет не оценить состояние контактов втягивающего реле, раз стартер снят и распотрошен. Но если для разборки стартера нам потребовались лишь ключи на 8, на 10, и крестовая отвертка, то открыть тяговое реле удастся лишь 100-ваттным паяльником. Из реле выходят провода, проходят насквозь через контактные пистоны в крышке, и пропаиваются снаружи. Поэтому после отворачивания двух крестовых винтиков крышки, поднять её удастся, только разогрев поочередно припой на двух контактах, показанных на фото стрелками. На самом деле это несложная процедура, и её можно проделывать при необходимости многократно.
Кстати, серьезной ошибкой автовладельцев, проводящих ремонт и профилактику стартера своими руками, является смазка сердечника втягивающего реле. В этом узле смазка не нужна совсем – максимум, можно слегка мазануть сердечник и его гнездо моторным маслом и протереть почти насухо – чисто ради уменьшения вероятности коррозии. А любые консистентные смазки в этом узле противопоказаны – на морозе даже самые лучшие и холодостойкие из них способны заклинить сердечник. В зазоре втягивающего реле должно быть чисто и сухо!
Собираем стартер в обратном порядке, не забыв смазать (тоже без фанатизма!) заднюю втулку ротора. Можно устанавливать агрегат на машину? Можно, но сперва проделаем еще одну штуку!
Дело в том, что в новоприобретенном щеточном узле щетки – ровные параллелепипеды. А коллектор – цилиндрический, да еще и приобретший от износа форму не совсем правильного цилиндра. И, по-хорошему, рабочие грани щеток должны иметь полукруглые выборки для увеличения площади контакта, плюс должны притереться к реальному профилю коллектора.
Вот теперь – все. Ставим стартер на двигатель и наслаждаемся быстрым и уверенным запуском.
Стартеры СТ-721 предназначен для запуска дизельных двигателей от аккумуляторных батарей.Представляет собой электродвигатель постоянного тока последовательного возбуждения, с приводом инерционного типа,который обеспечивают автоматический выход шестерни стартера из зацепления с маховиком,при частоте его вращения,превышающей частоту вращения шестерни стартера. Включается с помощью реле стартера РС-400.
