Защита двигателя и подкапотного пространства лада х рей

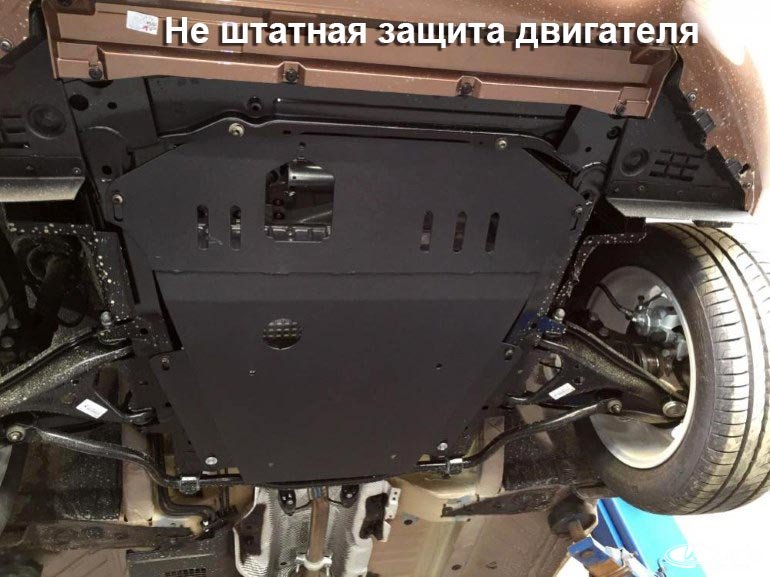

Защита картера Lada Х рей
Защита двигателя (картера) автомобиля может не только предотвращать попадания брызг и грязи в моторный отсек, но и защищать картер от повреждений. Снимать ее приходится в случае ремонта или обслуживания машины. Рассмотрим особенности такого фартука двигателя Lada XRAY, а также инструкцию по его снятию и установке.
Опция «Защита двигателя и подкапотного пространства» есть на всех комплектациях Lada XRAY. Это значит, что штатный брызговик двигателя есть на всех машинах. Причем, в отличие от других моделей Лада она металлическая, то есть способна защищать двигателя и коробку передач не только от грязи, но и от повреждений во время движения по бездорожью.
Советуем прочитать наши статьи
Как Лада XRAY будет себя чувствовать через пять лет или 100 тысяч километров
Лада Хray c отключенным ESP: видео тест-драйв
Как снять генератор на Лада X Рей
На фото показаны размеры штатного брызговика двигателя XRAY и альтернативного аксессуара. А вас устраивает штатный брызговик двигателя XRAY? Надежно ли он защищает кроссовер на внедорожье и в городе?
В штатной защите двигателя XRAY нет предусмотренных отверстий для слива масла, поэтому в ходе технического обслуживания ее придется снимать. Для этого следует вывернуть шестью болтов креплений (ключ «на 10») по периметру.
Пост опубликован: 24.12.2016
Статьи по теме
Как легализовать ксенон?
Шумоизоляция капота своими руками. Инструкция
Ознакомьтесь также
Как улучшить динамику машины за 25 тыс. рублей
Как сделать машину в полтора раза быстрее за 25 тыс. рублей? Улучшаем динамику стандартных моторов! .
Пять недостатков Лады Х-Рей, о которых умолчат официалы
После теста Лады Х-Рей Кросс у меня остались по большей части положительные эмоции. Но обзор не был бы полным, если бы я не упомянул о недостатках машины.
Вообще минусы можно найти абсолютно в любом авто: хоть в Рэнглере, хоть в S-классе. А тут вообще Лада, наверняка много удалось всего накопать? Судите сами.
Начнем с самого главного – с двигателей. На Х-Рей их устанавливается аж три штуки. С обычным Х-Реем доступен только вазовский двигатель 1.6, а с версией "Кросс" можно взять ниссановский H4М или самый мощный 1.8 на 122 лошадиные силы.
Если бы я покупал Х-Рей, то однозначно остановил бы свой выбор на модели с двигателем H4M. Это тот мотор, который не нуждается в представлении, подобно реношному К7М и К4М. Этот агрегат — автомат Калашникова в мире автомобильных двигателей: простой, надежный и безотказный. А вот с ладовскими двигателями традиционно все не так просто.
У двигателей 1.8 наблюдается масложор. Причем это даже не считается врожденной болячкой, а просто конструктивной особенностью. На десять тысяч пробега владельцы доливают вплоть до литра масла. Впрочем, у некоторых владельцев масложора либо нет совсем, либо он вполне умеренный: от ТО до ТО уровень не успевает опуститься с максимума до минимума.
В целом ничего страшного, но все равно неприятно. Ведь новый автомобиль – это своеобразное пакетное решение. Взял машину и забыл о всех проблемах, только ТО делай своевременно. Но с двигателем 1.8 такого не получится, за уровнем масла надо будет неустанно следить.
Помимо любящего масла двигателя 1.8, по коробкам у Х-Рея все тоже не слишком радужно. Самый оптимальный вариант — это вариатор Jatco, идущий в паре с двигателем H4M. Обычная вазовская пятиступенчатая механика тоже неплохо служит, но лично мне не понравилось нечеткое включение передач.
Многие скажут, что я придираюсь. Но мне кажется, что в машине за миллион рублей в 2021 году покупатель уже имеет право получить адекватно работающую механическую КПП. А вот с роботом на Х-Рее все еще веселее.
Реальные недостатки Lada XRay: 3 года тестирования выявили минусы модели
Производство «Лада ХРей» на АвтоВАЗе началось 15 декабря 2015 г., старт начала продаж состоялся 14 февраля 2016 г. у 120 дилеров в 56 городах. В течение 2016-2018 гг. автомобиль нещадно тестировался многими автовладельцами и на основании их отзывов мы можем говорить о плюсах и минусах Иксрея.
Почти три года, прошедших со старта продаж, позволил владельцам купленных автомобилей испытать их в самых разных условиях эксплуатации, и это тестирование не только подтвердило заявленные производителем достоинства «Лада Икс Рей», но и выявило недостатки, над которыми концерн работает уже в процессе производства.
Из многочисленных разнообразных отзывов автолюбителей отберём отрицательные, рассмотрим их аргументацию и сгруппируем по направлениям:
- Кузов;
- Багажник;
- Салон;
- Двигатель;
- Оптика;
- Трансмиссия;
- Тормозная система.
Кузов
Lada Xray был ожидаем с 2012 года, причём как кроссовер, но, спустя 3 года, к разочарованию ожидавших презентации, всё же напоминал малый хэтчбек с увеличенным до 195 мм клиренсом и только передним приводом.
Эффектность профиля боков «Лада Х Рей», тиснение дверей и крыльев имеет обратную сторону медали – сложность восстановления овальных контуров на этих деталях кузова после повреждений.
На крыше «ХРей» отсутствуют рейлинги, поэтому установить сверху багажник, кроме раритетного универсального выпуска ещё 60-х годов, не представляется возможным, а цена багажных боксов зарубежного производства составляет несколько десятков тысяч рублей.
Капот в открытом положении фиксируется невысоко – короткой распоркой, из-за чего доступ к подкапотному пространству неудобен – приходится наклоняться.
Пороги кузова никаким покрытием снизу не защищены, и в результате абразивного воздействия летящего из-под колёс гравия (привычного для кроссовера) быстро начинают коррозировать.
Объём топливного бака «Лада ХРей» маловат для кроссовера – всего 50 литров. Кроме того, бензобак оборудован примитивной металлической приёмной горловиной без дренажа и каких-либо защитных накладок. Крышка люка, за которой находится горловина, непропорционально велика, никакого запорного устройства не имеет и свободно открывается снаружи без участия водителя.
Боковые зеркала Lada XRay, учитывая высоту автомобиля, малы, поэтому не только несоразмерны кузову визуально, но и малоинформативны. При этом амплитуда регулировок зеркал (ход регулировочного рычажка) явно недостаточна, так как рослым водителям, далеко назад отодвигающим сиденье, приходится вручную устанавливать зеркальный элемент в удобное для себя положение через опущенное стекло водительской двери.
Защита моторного отсека снизу нуждается в доработке, так как двигатель сильно загрязняется даже после непродолжительной езды по бездорожью.
Двери «Лада ХРей» после открывания не имеют фиксированных положений, что неудобно при ветре или останове машины на склоне.
Стёкла XRay, как боковые, так и лобовое, имеют низкую устойчивость к абразивному воздействию. Через несколько месяцев эксплуатации на лобовом стекле появляются царапины от работы «дворников», а на боковых – от подъёма-опускания.
Уплотнители подкапотного пространства «Икс Рей», хоть и установлены даже в передней его части, со своей задачей – защитой двигателя от пыли сверху не справляются. Причина тому – неудачный профиль сечения и недостаточно упругий материал изготовления.
Багажник
Проём кузова для крышки багажника невелик и, к тому же, из-за конструкции задних фонарей заужен по ширине в верхней половине. Это накладывает ограничения при погрузке габаритного багажа.
Размеры стекла крышки багажника не обеспечивают достаточного обзора из салона панорамы сзади, поэтому производитель оборудовал автомобиль системой парктроника и камерой заднего вида.
Пол в багажном отсеке двухслойный, верхний слой – съёмный фальшпол с рымами по углам для фиксации багажа. Прочность фальшпола не рассчитана на перевозку предметов большого веса – под воздействием сконцентрированной на малой площади нагрузки он прогибается, а близкое друг к другу расположение крепёжных рымов создаёт неудобства при вязке к ним стропов.
Под фальшполом расположено второе дно, покрытое листом картона с ворсистой тканевой отделкой. Расстояние между полами багажника составляет 10-12 см по всей его площади, и назначение этого пространства неопределённо. Кроме того, материал второго пола не водостоек.
Оптика
Серьёзным недостатком оснащения оптикой Lada XRay являются безлинзовые блок-фары, хотя они и разделены уже на ближний и дальний свет.
Противотуманные фары не имеют скошенного отражателя, позволяющего освещать обочину, и в гнёздах бампера установлены слишком глубоко – грязь и снег с дороги накапливаются в пути в этих гнёздах, а слабые лампы противотуманок (не светодиодные) усугубляют плохую ситуацию с освещением.
Попытки самостоятельной регулировки этих фар положение не улучшают.
Красный противотуманный фонарь, установленный по центру нижней части заднего бампера, в силу аэродинамических особенностей «Лада Икс Рей» зимой покрывается слоем снега с дороги, и выхлоп двигателя ситуацию только усугубляет.
Салон
Салон «Лада Икс Рей» тесноват для кроссовера, особенно это чувствуется сзади. Отделка удобных кресел выполнена добротной, немаркой и приятной на ощупь тканью, но даже не полный сдвиг назад передних кресел стесняет сидящих сзади пассажиров.
Над задними пассажирами, к тому же, нет светильника, и напитки им тоже поставить некуда – на 3 места только один подстаканник, а карманы в спинках передних сидений малой вместимости.
Пластик отделки салона – дверные карты, передняя панель выглядят привлекательно, но очень жёсткие на ощупь и шумные при контакте.
В первых, сошедших с конвейера АвтоВАЗа, партиях Lada XRay подсветка приборов на панели управления включалась вручную, после доработки производителем приборы подсвечиваются постоянно, но индикация температуры охлаждающей жидкости до сих пор отсутствует.
Отсутствует регулировки руля по вылету, регулировка только по высоте.
Расположение стеклоподъёмников неудачно – пользоваться ими приходится изогнутой назад кистью руки.
Ширина накладок отделки передних стоек ухудшает обзор с водительского сиденья, скрытые зоны могли бы быть и меньше.
Шумоизоляция колёсных арок оставляет желать лучшего – слышен каждый камешек из-под колеса.
Размер дисплея штатного головного устройства большой, но его информативность низкая – одновременно, не считая количества топлива в баке, выдаётся только один параметр.
Двигатель
Укомплектование «Лада Х Рей» двигателями HR16DE (1.6 л.,110 л.с.), несмотря на его надёжность и экономичность, прекращено с июня 2016 года. Двигатель Nissan устанавливается только в ограниченной по количеству модификации «XRay» юбилейной серии, все остальные автомобили комплектуются отечественными моторами ВАЗ-21129 и ВАЗ-21179. Рассмотрим недостатки, присущие обоим этим ДВС.
Ресурс обоих двигателей составляет 200 тыс. км, что недостаточно для кроссовера. Привод газораспределительного механизма (ГРМ) – ременной, значительно уступающий в надёжности цепному.
Замену ремня ГРМ рекомендуется производить через 180 тыс. км пробега, при этом на ВАЗ-21179 эта операция сложна – отсутствуют привычные метки на шкивах, поэтому необходим съём распредвалов, а они закреплены специальным инструментом.
При обрыве ремня ГРМ штатные поршни обоих двигателей в силу своей конфигурации гнут клапана, а замена поршней на тюнинговые лишает автомобиль гарантийного обслуживания.
Двигатели ВАЗ-21129 и ВАЗ-21179 достаточно шумные, и только дополнительные пласты шумоизоляции в моторном отсеке снижают уровень шума в салоне.
Трансмиссия
На Lada XRay устанавливаются два варианта трансмиссии: механическая и 5-диапазонная роботизированная трансмиссия типа АМТ серии ВАЗ-21827.
К механической КПП объективных претензий нет, а вот по «роботу» нарекания имеются:
- по правилам эксплуатации роботизированная АКПП не нуждается в прогреве, однако на практике езда без прогрева сопровождается рывками;
- при продолжительном стоянии в пробке нужно переключаться на «нейтраль»;
- двигатель ВАЗ-21179 в сочетании с данной трансмиссией обеспечивает разгон автомобиля до 100 км/час минимум за 10,2 секунды;
- резвый обгон на трассе возможен только при переключении коробки на ручной режим.
Подвеска
Подвеска «Лада Хрей» собрана из узлов производителя Renault и адаптирована к условиям эксплуатации на российских дорогах.
Первое впечатление – жестковата, но эта оценка становится достоинством после того, как убеждаешься в стабильной работе подвески независимо от профиля и вида дорожного покрытия – уверенно «съедает» неровности и не пробивается на ямах.
Тормозная система
На Lada XRay, в зависимости от комплектации, устанавливаются колёса на дисках R-15 или R-16. Независимо от размеров колёс, тормоза впереди дисковые, а сзади – барабанные, эффективность которых значительно ниже.
Список недостатков с течением времени будет наверняка дополнен автолюбителями. Какие-то из них будут учтены производителем и устранены, а какие-то сочтут соответствующими заявленному классу автомобиля. Однако с уверенностью можно утверждать, что перечень достоинств этого автомобиля в разы превышает количество недостатков, а после усовершенствования производителем модели «Лада ХРей» станет ещё более желанным приобретением для широкого круга автолюбителей.
Что можно улучшить в LADA XRAY своими руками
Если покупка LADA XRAY пробудила в вас «самоделкина», начните с «морды» машины — защитите радиатор кондиционера от загрязнения. Для этого отверстия в переднем обвесе авто нужно затянуть сеткой. Полотно пластиковой мелкой сетки можно купить в хозяйственном магазине. Снимаем передний бампер, вырезаем из сетки подходящие по размеру куски и закрепляем их в соответствующих местах бампера пластиковыми «стяжками».
ОТКРЫВАЕМ БАГАЖНИК БЕЗ РУК
Когда нужно открыть пятую дверь LADA XRAY в грязную погоду, волей-неволей каждый раз приходится пачкать руки. Чтобы избежать этого, знатоки рекомендуют усилить газовые упоры двери багажника машины парой пружин подходящей жесткости. Например, от механизма подъема клапанов старого 1,5-литрового вазовского мотора. Для этого отсоединяем верхнее крепление газового упора багажной двери, насаживаем на него одну из пружин и ставим на место. Аналогичное мероприятие проводим со вторым упором. Теперь при отпирании замка пятой двери пружины будут выталкивать ее на высоту, начиная с которой штатные газовые упоры смогут справляться с ее подъемом до верхней точки.
ЗАЩИЩАЕМ МОТОРНЫЙ ОТСЕК
Сквозь щель между капотом и кузовом в моторный отсек проникает пыль и грязь. Подольше сохранить в относительной чистоте верхнюю часть двигателя помогает дополнительный уплотнитель. На его роль отлично подходит уплотнитель двери от какой-нибудь модели АВТОВАЗа. Конструкция этой резинки такова, что его можно установить на ребро жесткости в передней части моторного отсека XRAY без применения каких-либо крепежных деталей или клея.
ЗАЩИЩАЕМ ПОРОГ БАГАЖНИКА
Опытные пользователи LADA XRAY отмечают, что из-за погрузки-разгрузки багажника со временем на верхней части заднего бампера и на нижней части проема пятой двери появляются царапины и потертости. В местах повреждений ЛКП кузова появляется ржавчина. Для защиты от такого рода повреждений рекомендуется сразу установить в этих местах защитные накладки. Они бывают пластиковыми и металлическими. Последние дороже, поэтому оптимальный выбор — пластик. Накладки из этого материала просто приклеиваются на порог багажника (с предварительным демонтажем уплотнителя двери) и на верхнюю часть заднего бампера. Клеить их можно даже на двусторонний скотч.
СТАВИМ XRAY НА ПРАВИЛЬНЫЕ КОЛЕСА
С первого же появления на российском рынке LADA XRAY, тонким ценителям нового вазовского дизайна казалось, что размер штатных колесных дисков модели сводит на нет весь полет дизайнерской мысли Стива Маттина. Поэтому на машину нужно ставить колеса побольше. АВТОВАЗ рекомендует для XRAY всего две размерности колес: 195/65 R15 и 205/55 R16. Продвинутые же владельцы XRAY уверяют, что на машину без проблем встают колеса следующих размерностей: 185/55 R17, 195/50 R17, 205/50 R17, 225/45 R17, 175/50 R18, 195/45 R18, 215/40 R18, 225/40 R18, 175/45 R19, 185/40 R19, 195/40 R19.
Коррозия на Ладе Х-Рей
Относительно недавняя новинка от «АвтоВАЗ» вызывает у конечных потребителей много вопросов. Не последний из них касается и качества антикоррозионной защиты. Как, возможно, вы уже знаете, Lada Vesta содержала ряд откровенно обидных огрехов в плане защиты от ржавчины на днище автомобиля. Отличается ли от нее в этом плане XRay и, если да, то в лучшую или худшую сторону? Да и как вообще обстоят дела у машины в этом плане? Постараемся разобраться.
Перво-наперво, ставим машину на подъемник или загоняем на яму, затем забираемся под днище автомобиля.
Сразу отмечаем наличие защиты картера мотора, выполненной из стали. В этом месте машина, как и Lada Vesta, весьма обильно обработана специальным составом типа мастики (производитель также заявляет, что, помимо эффекта антиржавчины), однако здесь предприятие несколько сэкономило на количестве – толщина слоя откровенно маловата.
А вот швы в месте сварки и стыковок везде замазаны, причем на совесть – это приятно. В Lada Vesta подобные вещи были откровенно проигнорированы.
Также отмечаем, что пороги изнутри чем-то обработаны – как и полагается. Определить это помогают следы подтеков. Технологические отверстия для возможности слива конденсата и воды не закрыты заглушками и могут выполнять свою работу без проблем.
А вот открытых элементов крепежа, содержащих резьбу, ржавчина уже коснулась. Такие места необходимо покрыть соответствующей смесью во избежание распространения коррозии
Длинная крышка из пластика призвана обезопасить технические трубки, проходящие под машиной.
Лонжерон, расположенный сзади, тоже содержит следы консервирующего материала, причем его много – так и должно быть. В отличие от Lada Vesta в данном случае завод не стал экономить, а сделал все как положено.
Ряд сквозных отверстий, не содержащих заглушки, изнутри был полностью сух.
Известные рассадники коррозии – двери. Посмотрим одну из них. К счастью, технологическое отверстие, в отличие от Vesta, производитель не стал затыкать заглушкой. Также отмечаем наличие антикора в нижней полости двери.
Несмотря на это, мы все же посоветуем приобрести антикоррозийную смесь и обработать ею дверные швы (сбору и изнутри).
Перейдем к задним дверям, точнее, к области в нижней их части. К нашей радости, и здесь отмечаем наличие консервирующего материала и открытого технологического отверстия.
Изнутри полость, как и полагается, обработана соответствующим составом.
Посмотрим, какова ситуация в автомобиле с колесными арками в задней части машины. То, чего так не хватало в Lada Vesta – задние колесные подкрылки – здесь присутствуют, причем это вариант, обладающий шумопоглощающими свойствами.
Переходим к передней части и видим, что здесь также стоят подкрылки.
Однако мы, тем не менее, рекомендуем пройтись по поверхности специальным составом сразу за амортизатором и тормозным шлангом.
А что же под капотом? Вот тут уже видны следы небольшой халтуры – крылья покрыты антикором не по всей длине, а лишь в той своей части, которая находится поблизости от стоек. Однозначно надо промазывать всю поверхность консервирующим составом.
Спасибо за подписку!
В целом само пространство под капотом на совесть обработано антикоррозийным материалом.
Далее перейдем к испытанию машины в специальной камере.
Жалко тестовый образец, но уж если начали… Сначала нанесем на капот, багажник, крышу, двери, а также крылья по три царапины (на каждый элемент) – две до слоя грунтовки, еще одну прямо до металлической поверхности.
Поместим XRay в помещение, в котором содержится туман из 3,5%-го хлорированного натрия – выставляем влажность в размере 95% и температуру воздуха 37°C. Таком образом, процесс образования ржавчины будет проходить во много раз быстрее. Капот предполагается держать открытым для беспрепятственного проникновения коррозии внутрь.
Машина удерживается в такой камере 10 часов непрерывно. После этого на автомобиле очищаем стекла (но только их), затем машину снова помещаем в соляной туман. Общее количество таких сеансов составило 6 штук.
Итак, что же получилось в итоге? Ожидаемо, что там, где мы напрямую позволили ржавчине проникнуть (подкапотное пространство), она не преминула воспользоваться нашим послаблением – все детали, выполненные из алюминия (крышка клапанов, генератор, гайки подшипников опоры, элементы фильтра очистки воздуха, прижимная планка АКБ, соединения лонжеронов и все болты) были атакованы коррозией.
А вот из царапин, которые мы нанесли, ржавчина проникла лишь в металл, расположенный на крыше (на 2-5 мм) – крыша представляет собой обычную сталь, а не горячую оцинковку. Больше ржавчина не коснулась ни одной царапины, что особенно отрадно.
ИТОГИ
Что касается днища машины, некоторые элементы все-таки желательно повторно обработать консервантом, но в общем и целом (особенно на фоне откровенно открытых полостей и отсутствия подкрылок у Vesta) заводской антикор выполнен действительно на совесть.
Относительно подкапотного пространство – если что-то там и будет ржаветь, то это коснется, в первую очередь, элементов из алюминия (крепежи и вспомогательные детали), что, на наш взгляд, некритично.
А стойкость лакокрасочного покрытия машины нас действительно удивила – по сравнению с Granta, Priora и Kalina автомобиль Lada XRay по-настоящему продемонстрировал отличную антикоррозионную стойкость, за что заводу мы скажем отдельное спасибо.
Обслуживание Лады X-RAY
Как и любой автомобиль, новый кроссовер от АвтоВАЗ с названием Lada X-Ray требует проведения периодического технического обслуживания. Эти меры направлены на поддержание авто в работоспособном состоянии и устранение мелких неисправностей.
Автопроизводитель составил регламент проведения технического обслуживания и ремонта Lada X-Ray, включающий в себя все виды работ для поддержания авто в исправном состоянии. Первое ТО Лада Х-Рей должна проходить через 15 тыс. км, все последующие – через такой же показатель пробега.
ТО. Что и когда делать
Перечень работ технического обслуживания Лада X-Ray – достаточно обширен. Но большую часть этих работ можно охарактеризовать как «подергать, послушать, проверить». То есть, к таким регламентным работам можно отнести такие пункты, как проверка уровня технических жидкостей, диагностика подвески, проверка люфтов, давление в шинах, смазка петель и замков и т. д. В общем, все то, что опытный автовладелец самостоятельно все делает в процессе эксплуатации, а не дожидаясь, когда одометр покажет 15 тыс. км.
Но есть в первом ТО и работы, связанные с заменой некоторых рабочих жидкостей и расходных материалов. Так, при этом обслуживании замене подлежат:
- Масло и фильтрующий элемент;
- Воздушный фильтрующий элемент силовой установки;
- Салонный фильтр;
Также обязательно проверяется уровень остальных технических жидкостей (и при надобности – восполняется) и состояние колодок тормозных механизмов.
При ТО-2, которое делается через 30 тыс. км пробега, в сервисном центре выполняется весь перечень работ ТО-1, а также дополнительно заменяются свечи зажигания. ТО-3 по перечню работ полностью соответствует ТО-1, но дополнительно проводиться замена тормозной жидкости.
Все работы по техническому обслуживанию повторяются вплоть до ТО-6. При наезде 90 тыс. км. дополнительно замены требует ремень привода вспомогательного оборудования вместе с натяжным роликом, а также охлаждающую жидкость.
Здесь стоит отметить, что хоть автопроизводитель и указывает, что ремень привода ГРМ замене подлежит при 180 тыс. км, но до такого пробега лучше не дотягивать и провести его замену при проведении ТО-6.
Что касается технических жидкостей, кроме масла, то их также следует менять через каждые 3 года, в случае, если пробег авто не достиг требуемой отметки.
Подведем небольшой итог. Замене подлежат каждые:
Это основные виды работ, и выполнять их нужно обязательно. Все остальное обслуживание по большей части проводиться в процессе эксплуатации.
Нюансы и особенности проведения обслуживания
Как видно, перечень основных видов обслуживания не такой уж и значительный, поэтому обслуживание и ремонт Лада Х-Рей своими руками – вполне посильная задача, тем более, что на этом можно сэкономить. Официальный сервис берет только за услуги от 5000 до 10000 руб. (в зависимости от перечня работ), а ведь еще необходимо купить материалы на замену.
Конечно, часть иных работ по обслуживанию Лада Х-Рей самостоятельно не выполнить. Касается это регулировок ходовой части, диагностики электронной составляющей и т. д. Но в этом случае не обязательно ехать в официальный сервис, ведь на любом нормальном СТО указанные работы также могут выполнить и обойдется это дешевле.
Далее проведем обзор, что и где искать при самостоятельном обслуживании X-Ray, ведь автомобиль сравнительно новый и не автолюбители знают конструктивные особенности силовой установки.
Замена масла и фильтрующих элементов
Начнем с работ, относящихся к ТО-1, то есть замены смазочного материала и фильтрующих элементов.
Итак, для слива масла предусмотрена сливная пробка, установленная на поддоне. Чтобы к ней добраться, потребуется постановка авто на яму или эстакаду. Имеющуюся защиту картера придется демонтировать, чтобы обеспечить доступ к поддону.
На поддоне и располагается пробка, для выкручивания которой потребуется шестигранник на 8. Для более быстрого стекания смазки перед началом работ следует снять крышку с маслозаливной горловины.
Масляный фильтрующий элемент находится в задней части блока цилиндров чуть выше поддона. Добраться до него можно, находясь под авто. Но для его замены необходимо предварительно отсоединить фишку с проводкой, находящейся возле фильтра, чтобы при выкручивании не повредить ее.
Воздушный фильтрующий элемент силовой установки заменить не составит труда, поскольку корпус его расположен на видном месте (возле перегородки моторного отсека). Для замены его достаточно лишь нажать на два фиксатора по бокам корпуса и потянуть на себя и фильтр выйдет вместе с пеналом.
Салонный фильтр располагается внизу в задней части центральной консоли. Добрать до него можно с пассажирской стороны. Крышка корпуса фильтра держится на двух фиксаторах. Для снятия крышки необходимо лишь нажать на эти фиксаторы.
В процессе извлечения фильтрующего элемента, его придется немного смять и тянуть вниз, поскольку нормально вытянуть его невозможно из-за вещевого бокса. Таким же образом устанавливается новый элемент.
Помимо замены указанных материалов следует проверить уровень иных технических жидкостей. С тормозной и охлаждающей жидкостью проблем не возникнет, поскольку бачки их находятся на видном месте. Бачок тормозной системы располагается справа возле воздушного фильтра, а ОЖ – слева.
Наибольших проблем доставит бачок ГУР, поскольку он располагается справа внизу, возле фары. Добраться до него, чтобы оценить уровень жидкости – непросто.
Для проверки можно воспользоваться фонариком, которым необходимо посветить на бачок.
Меняем свечки
Замена свечей – операция не сложная, но потребуется набор головок (включая свечную на 16) с удлинителями и воротками. Свечи располагаются между пластиковыми трубами впускного коллектора и добраться до них легко.
Технология замены свечек такова:
- Отсоединяем фишки проводки катушек зажигания;
![замена свеч на ладе x-ray]()
- Выкручиваем болты крепления катушек;
- Извлекаем катушки;
![замена свеч зажигания на ладе x-ray]()
- При помощи свечной головки с удлинителем выкручиваем свечку;
- Вворачиваем новую свечку;
![свеча зажигания лады X-RAY]()
Далее остается только поставить на место катушку, закрепить ее и подключить разъем с проводкой.
Технические жидкости
Замена тормозной жидкости проводиться на 45 тыс. км пробега или каждые 3 года, если авто не наезжает такой километраж. То же касается и ОЖ, хотя автопроизводитель указывает, что антифриз меняется на 90 тыс. км.
Заменить тормозную жидкость не сложно, но ее делать нужно с помощником. Суть работ такова:
- Откачиваем «старую» тормозную жидкость из бачка;
![замена тормозной жидкости на ладе x-ray]()
- Заполняем бачок новой жидкостью;
![тормозная жидкость лады X-RAY]()
- Прокачиваем тормоза по контурам (сначала заднее правое и переднее левое, а затем заднее левое и правое переднее). Прокачиваем так: помощник нажимает на педаль 2-3 раза и удерживает педаль. На штуцер, установленный на тормозном механизме, надеваем шланг и опускаем его в какую-либо емкость. Отворачиваем штуцер и ждем, пока жидкость не стечет, затягиваем штуцер;
![штуцер лады X-RAY]()
- Повторяем процедуру прокачки, пока из штуцера не пойдет новая чистая жидкость, после чего переходим к другому колесу.
В процессе прокачки обязательно контролируем уровень жидкости в бачке и восполняем его.
Для слива антифриза при замене на блоке цилиндров предусмотрена сливная пробка. Но добрать до нее можно только, находясь под авто. Она располагается за стартером, поэтому его придется с авто снимать. И только после этого можно добраться до пробки, чтобы слить ОЖ.
На радиаторе же никаких пробок не предусмотрено, и чтобы слить с него антифриз, откручиваем хомут крепления нижнего патрубка и стаскиваем трубу. Перед заливкой новой ОЖ патрубок и пробку ставим на место.
Меняем приводные ремни
Переходим к самому сложному виду работ – замене приводных ремней на Лада Х-Рей, а также их натяжных роликов.
В целом, ремень вспомогательного оборудования поменять не трудно. Чтобы добраться к нему, снимаем правое переднее колесо. За ним в арке располагается технологическое отверстие, закрытое пластиковой крышкой.
Для снятия крышки отворачиваем верхнюю пластиковую гайку. Далее вытаскиваем кромку крышки, для чего ее нужно потянуть вниз, а также извлечь крепящий пистон.
Через технологическое отверстие можно добраться к натяжному ролику ремня доп. оборудования. Для замены приводного элемента, послабляем гайку на 13 ролика, из-за чего он провернется и послабит натяжение. Остается только снять ремень со шкивов, а также полностью снять ролик.
После установки нового приводного элемента ставим на место ролик и проводим натяжку. Для этого торксом 55 проворачиваем натяжной ролик до упора и фиксируем его в таком положении гайкой.
Сложность замены ремня ГРМ зависит от модели двигателя. На 1,6-литровых силовых агрегатах, устанавливаемых на Лада Х-Рей, технология замены этого ремня несколько проще.
Метод замены на таком моторе практически не отличается от любого другого 16-клапанного агрегата.
Общая технология такая:
- Снимаем привод доп. оборудования;
- Демонтируем шкив привода вспомогательных агрегатов, для чего придется зафиксировать коленчатый вал;
- Ставим упор по двигатель и снимает верхнюю правую опору;
- Немного выдомкрачиваем мотор;
- Снимаем защитные крышки ремня;
- Выставляем метки на ГРМ и фиксируем шестерни в таком положении специальным приспособлением;
- послабляем натяжной ролик;
- снимаем ремень и ставим новый;
- заменяем ролик и проводим натяжку ремня;
- собираем все обратно, следя, чтобы не было смещения меток;
В процессе замены ремня рекомендуется также заменить сразу и насос системы охлаждения.
На двигателе Объемом 1,8 литра операция по замене ремня ГРМ несколько сложнее. Ниже приведены только некоторые нюансы работ:
- на шкивах валов ГРМ установочные метки отсутствуют. Для фиксации распред. валов используются специальные проточки, проделанные в торцах слева (со стороны КПП);
- Для доступа к проточкам валов в головке имеются заглушки. Но установить приспособление пока не удастся. Для этого придется демонтировать впускной коллектор, клапанную крышку и задающий диск;
- Для проведения работ потребуется специальное приспособление для фиксации распред. валов. Дело в том, что при правильном выставлении распред. валов, проточки в их торцах располагаются вертикально и зафиксировать их обычной пластиной, как это делается на многих двигателях не удастся.
- Фиксация коленчатого вала не предусмотрена конструкцией, поэтому для этого придется что-то придумывать. К примеру, можно изготовить фиксатор, который устанавливается вместо датчика положения колен. вала.
Меняем колодки
В регламенте всех ТО Лада X-Ray указывается, что замене подлежат и тормозные колодки, но только при надобности.
Поменять их на этом авто несложно. Для замены расходников на передних дисковых тормозах необходимо лишь извлечь пружину, отвернуть два болтав крепления суппорта и снять его. Перед посадкой суппорта на новые колодки нужно «утопить» поршень внутрь, чтобы он не мешал установке.
Сзади же на Х-Рей применяются барабанные тормозные механизмы. Технология замены таких колодок идентична для всех авто.
Более подробно расскажет об особенностях проведения обслуживания и ремонта Лада Х-Рей видео, представленное ниже:
Как видно, за исключением некоторых видов работ, обслуживание нового кроссовера от АвтоВАЗ не требует каких-то особых знаний или умений, поскольку все виды работ аналогичны и на других авто, поэтому для многих автовладельцев их выполнение – привычное дело.
Lada XRAY – в кредит от 4 324 руб/мес.
Стоимость подарка не зависит от стоимости купленного а/м, покупатель может выбрать любой подарок из перечисленных при покупке а/м. Обращаем Ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Политика конфиденциальности
Для получения более подробной информации об указанных акциях, а также о стоимости автомобилей обращайтесь к менеджерам по продажам.
Схема Лада Х-Рей (Lada XRAY)
LADA XRAY (ЛАДА Икс-рей) это автомобиль малого класса, хетчбэк, который выпускается российской компанией АвтоВАЗ в Тольятти с 2015 года и позиционируется как компактный кроссовер. На выбор доступно два бензиновых двигателя: модели объёмом 1,6 литров (ВАЗ-21129) и 1,8 литров (ВАЗ-21179). В предлагаемом сборнике приводится несколько вариантов схем электрооборудования авто, а также десяток PDF альбомов с электросхемами и мануалами по ремонту электрики. Информация предназначена для специалистов и автомастерских, и как помощник по самостоятельному устранению неполадок.
Схемы электрические Лада Х Рей 2015-2021
Схема соединений переднего жгута проводов
Схема соединений жгута проводов передней панели
Схема соединений жгута проводов системы управления двигателем
Схема соединений жгута проводов пуска двигателя и электропитания, роботизированной коробки передач, заднего бампера
Схема соединений заднего жгута проводов
Схема соединений заднего дополнительного правого жгута проводов
Схема соединений жгутов проводов дверей
Схемы электрооборудования Х-рей, распиновка электропроводки и назначение элементов.
Отдельные модули электросхем Lada XRAY
Схема заряда аккумулятора
На схеме АКБ, комбинация приборов, ЦБУЭ, ЭБУ и генератора.
Система запуска двигателя
В схеме представлены: АКБ, монтажный блок, стартер, реле стартера, замок зажигания и пр.
Схема электровентилятора системы охлаждения
Электросхема для Lada XRAY с кондиционером. Кроме электровентилятора на ней представлены: блок предохранителей, ЭБУ и пр.
Схема вентилятора системы охлаждения без кондиционера
Электросхема для Lada XRAY без кондиционера. На схеме найдете: электровентилятор, блок предохранителей, реле вентилятора и пр.
Схема ближнего и дальнего света
Для Lada XRAY Optima. На схеме показаны: фары, подрулевой переключатель, ЦБУЭ блок управления электрокорректором фар и пр.
Схема габаритов, ДХО и задних ПТФ
Для Lada XRAY Optima. На схеме показаны: фары, фонари, ЦБУЭ, замок зажигания и пр.
Схема противотуманных фар
Для Lada XRAY Optima. На схеме показаны: ПТФ, подрулевой переключатель, монтажный блок в салоне и моторном отсеке.
Схема фонарей заднего хода
На электросхеме представлены: фонари, блок предохранителей, блок управления системой парковки и пр.
Схема поворотников и аварийки Lada X-RAY
На ней указаны: фары, фонари, боковые зеркала, монтажный блок, ЦБУЭ и пр.
Схема стоп-сигналов
Содержит: фонари, монтажный блок, ЦБУЭ, блок управления АМКП и датчик положения педали тормоза.
Схема прикуривателя
Кроме прикуривателя на ней изображено: розетка в багажном отделении, замок зажигания, монтажный блок и пр.
Звуковой сигнал, обогрев заднего стекла и зеркал
Схема электропривода зеркал
Схема электростеклоподъемников
Схема дворников и стеклоомывателя
Для Lada XRAY Optima. Представлены: электродвигатели переднего и заднего стеклоочистителя, насосы омывателей и пр.
Схема центрального замка
Схема системы управления двигателем H4M
Это силовой агрегат от Renault объем 1,6-литра и мощностью 114 л.с.
Схема системы управления двигателем ВАЗ 21179
Схема системы управления двигателем ВАЗ 21129
Это силовой агрегат объем 1,6-литра и мощностью 106 л.с.
Схема иммобилайзера Lada XRAY
Схема подогрева передних сидений
Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.
Реле и предохранители Лада Х-Рей
Блок предохранителей и реле в салоне
Предохранители и реле находятся в нижней части панели слева от руля под крышкой.
| Предохранитель (сила тока, А) | Защищаемая электрическая цепь |
|---|---|
| F1 (30 A) | Стеклоподъемники передних дверей |
| F2 (10 A) | Дальний свет левая фара |
| F3 (10 A) | Дальний свет правая фара |
| F4 (10 A) | Ближний свет левая фара |
| F5 (10 A) | Ближний свет правая фара |
| F6 (5 A) | Габариты передних фар |
| F7 (5 A) | Габариты задних фонарей и подсветка |
| F8 (30 A) | ЭСП задних дверей, реле блокировки задних стеклоподъемников (обмотка) |
| F9 (7,5 A) | Задний противотуманный фонарь |
| F10 | Резерв |
| F11 (20 A) | Блок управления электрооборудованием, электроприводы блокировок замков дверей (ЦЗ) |
| F12 (5 A) | Иммобилайзер, блок управления ESC, датчик угла поворота руля, выключатель сигнала торможения |
| F13 (10 A) | Блок управления освещением салона, плафон освещения багажника, плафон в бардачке, блок управления климатической установкой (кондиционером) *2 , блок переключателей климатической установки *2 |
| F14 (5 A) | Датчик дождя Lada X-RAY |
| F15 (15 A) | Стеклоомыватели, блок управления электрооборудованием (задний стеклоочиститель) |
| F16 (15 A) | Система ЭРА-ГЛОНАСС, подогрев сидений, аудиосистема (магнитола) |
| F17 (7,5 A) | Дневные ходовые огни (ДХО) |
| F18 (7,5 A) | Сигналы торможения |
| F19 (5 А) | Электронный блок управления двигателем (ЭБУ), блок управления электрооборудованием (БУЭ), дополнительный БУЭ *2 , комбинация приборов, реле топливного насоса (обмотка), реле стартера (обмотка), селектор выбора режимов работы АМТ |
| F20 (5 A) | Блок управления подушками безопасности |
| F21 (7,5 A) | Лампы заднего хода, блок управления АМТ |
| F22 (5 A) | Электронасос гидроусилителя рулевого управления |
| F23 (5 A) | Парктроник, электроприводы фар, блок управления электрокорректором фар, реле обогрева ветрового стекла 1 (обмотка), реле обогрева ветрового стекла 2 (обмотка), реле обогрева заднего стекла и наружных зеркал (обмотка) |
| F24 (15 A) | БУЭ (предохранители F12, F13, F36) |
| F25 (5 A) | Блок управления ЭРА-ГЛОНАСС |
| F26 (15 A) | Поворотники, БУЭ |
| F27 (20А) | Ближний свет |
| F27 (5 A) | Сигнал включения ближнего света, сигнал включения дальнего света, сигнал включения противотуманных фар (ПТФ), сигнал включения заднего противотуманного фонаря (ЗПТФ) |
| F28 (15 A) | Звуковой сигнал (клаксон), сигнал включения габаритного света *2 |
| F29 (25 A) | Габариты, дальний свет, ЗПТФ, реле звукового сигнала (обмотка) |
| F30 (30 A) | Н/д |
| F31 (5 A) | Комбинация приборов |
| F32 (7,5 A) | БУЭ, блок управления ЭРА-ГЛОНАСС, магнитола, реле дополнительной розетки в багажнике (обмотка), реле вентилятора климатической установки (обмотка), блок переключателей климатической установки *1 |
| F33 (15 A) | Прикуриватель |
| F34 (15 A) | Диагностический разъем, магнитола |
| F35 (5 А) | Обогрев боковых зеркал |
| F36 (5 A) | Электропривод боковых зеркал |
| F37 (30 A) | Цепь втягивающего реле стартера |
| F38 (30 A) | Очиститель ветрового стекла *1 |
| Дополнительный БУЭ, очиститель ветрового стекла *2 | |
| F39 (40 A) | Электровентилятор климатической установки |
| F40 | Резерв |
| F41 (25 A) | Дополнительный БУЭ, правая фара (ДХО, дальний свет, габариты), левая фара (ближний свет, габаритны) |
| F42 | Резерв |
| F43 (15 А) | Дополнительный БУЭ, предохранитель F19 |
| F44 (15 A) | Дополнительная розетка в багажнике |
| F45 (15 A) | Реле задержки отключения питания |
| F46 (25 A) | Дополнительный БУЭ, ПТФ, ЗПТФ, освещение салона |
| F47 (25 A) | Дополнительный БУЭ, левая фара (ДХО, дальний свет), задние фонари (габариты), правая фара (ближний свет) |
| F48 | Резерв |
| F49 | Резерв |
| Реле (сила тока, А) | Электрическая цепь |
|---|---|
| R1 (40 А) | Электровентилятора климатической установки |
| R2 (40 А) | Обогрев заднего стекла и наружных зеркал |
| R3 (40 А) | Блокировка задних ЭСП Lada |
| R4 (20 А) | Н/д |
| R5 (20 А) | Дополнительная розетка в багажнике |
Блок предохранителей и реле в моторном отсеке
| Предохранитель (сила тока, А) | Электрическая цепь |
|---|---|
| Ef1 *2 (10A) | ПТФ |
| Ef2 (7.5A) | БУЭ |
| Ef3 (25A) | Обогрев заднего стекла и наружных зеркал |
| Ef4 (25A) | ESC Lada XRAY |
| Ef5 (70A) | Цепи предохранителей F11, F24-F27, F34, F39, F41 |
| Ef6 (70A) | Замок зажигания, цепи предохранителей F28, F31, F38, F43, F46, F47 |
| EF7 (50A) | ESC |
| Ef8 (30A) | Розетка в багажнике |
| Ef9 | Резерв |
| Ef10 (40A) | Обогреватель ветрового стекла 1 |
| Ef11 (40A) | Обогреватель ветрового стекла 2 |
| Ef12 (30A) | Стартер |
| Ef13 | Резерв |
| Ef14 (25A) | Электронная система управления двигателем |
| Ef14 (30A) | |
| Ef15 (15A) | Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef15 (25A) | Вентилятор системы охлаждения |
| Ef16 (50A) | |
| Ef17 (70A) | Блок управления АМТ |
| Ef18 (80A) | Электронасос гидроусилителя рулевого управления (ГУР) |
| Ef21 | Резерв |
| Ef22 (15A) | Реле вентилятора система охлаждения (обмотка), реле муфты компрессора кондиционера (обмотка), датчик концентрации кислорода, клапан продувки адсорбера, датчик положения распредвала |
| Ef23 (7.5A) | Датчик концентрации кислорода, электромагнитный клапан изменения длины впускного трубопровода (двигатель ВАЗ-21129), клапан продувки адсорбера, датчик положения распредвала, клапан изменения фаз (ВАЗ-21179) |
| Ef24 (15A) | ЭБУ, блок управления вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос |
| Ef25 (15A) | Топливный насос Lada X-RAY |
| Реле (сила тока, А) | Защищаемая электрическая цепь |
|---|---|
| Er1 (20 А) | Реле звукового сигнала сигнализации |
| Er2 | Резерв |
| Er3 (20 А) *1 | Реле стартера Лада Икс-Рей |
| Er3 (35 А) *2 | |
| Er4 (35 А) | Главное реле системы управления двигателем |
| Er5 (20 А) | Реле муфты компрессора кондиционера |
| Er6 (20 А) | Реле топливного насоса *1 |
| Реле топливного насоса и катушек зажигания *2 | |
| Er7 (35 A) | Реле обогрева ветрового стекла 2 |
| Реле вентилятора системы охлаждения *2 (без кондиционера) | |
| Er8 (35 A) | Реле обогрева ветрового стекла 1 |
| Er9 (20 A) | Реле звукового сигнала |
Диагностика блока кузовной электрики автомобиля проводится с помощью диагностического прибора Grade-X в режиме Мониторинг сигналов.
Полный вид схемы электрооборудования в большом разрешении 2,2 Мб смотрите по ссылке
Приведенные электрические схемы Lada XRAY пригодятся при подключении дополнительной подсветки салона, установка фар, автомагнитолы или другого электрооборудования. Вы можете бесплатно и без регистрации скачать схемы электрооборудования Lada XRAY в формате PDF по ссылкам далее.
Читайте также:
