Чери Тигго: замена ремня ГРМ , пошаговая инструкция
Чтобы правильно выполнять работы по замене ремня ГРМ на Chery Tiggo, нужно знать, какая модель двигателя на нем установлена.
Если коротко, то в зависимости от года выпуска и модификации, авто комплектуется двигателями объемом от 1.5 до 2.4 л. Но данной информации недостаточно для понимания сути вопроса.
Поэтому ниже мы рассмотрим не только порядок выполнения работ по замене ремня ГРМ, но отдельно остановимся на моделях силовых агрегатов, которыми комплектовался рассматриваемая нами модель.
Двигатели на Чери Тигго: все версии
За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.
1,5-литровые ACTECO
SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2016 года устанавливался на Chery Tiggo 7 первого поколения.
Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.
Имеет два распред вала, 16 клапанов, цепной ремень ГРМ .
1,6-литровые
Моторы на 1,6 л представлены следующими типами:
- SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ремень .
- SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь .
В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин. Привод ГРМ - ременной .
Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.
2,0-литровые
Наиболее востребованными являются 2-литровые двигатели Чери Тигго.
Они представлены следующими вариантами:
- 484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Привод ременной . Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.
- 4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала и ременным приводом . Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
- SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ и ременным приводом . По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.
2,4-литровые
В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.
Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.
Когда нужно менять ремень ГРМ
По рекомендации завода-изготовителя замена ремня ГРМ на Chery Tiggo выполняется с периодичностью раз в 40 000 км или через каждые четыре года эксплуатации.
Кроме того, в процессе облуживания авто необходимо следить за его состоянием и менять его при выявлении следующих проблем:
- Появление следов масла на поверхности.
- Повреждение внутренней части изделия — износ, трещины, надрезы, складки и другие визуальные повреждения.
- Нарушение целостности на внешней поверхности (складки, трещины и т. д.).
- Значительное ослабление натяжения.
- Появление нехарактерных звуков из двигательного отсека и области вращения шкива ГРМ.
- Выделение отдельных нитей из общей структуры изделия, расслоение на торцевых частях.
Появление следов масла на поверхности — один из главных признаков, свидетельствующих о необходимости замены. Если ничего не предпринимать, смазка быстро разъедает поверхность, что может привести к разрыву ремня ГРМ во время движения.
Сама течь часто вызвана нарушением целостности сальников распредвала или коленвала. Такие дефекты необходимо устранять незамедлительно.
Замена ремня ГРМ на Чери Тигго 1.8 л двигателя Acteco
Мотор на 1.8 л — стандартный силовой агрегат на 132 «лошадки» с 16 клапанами и четырьмя цилиндрами. Для снятия старого (поврежденного) и установки нового ремня ГРМ на силовом агрегате необходимо пройти несколько шагов.
Подготовьте инструмент
Перед выполнением работа подготовьте инструмент.
- стандартный набор рожковых ключей (в нем должны быть ключи на 16 и 18);
- шестигранники;

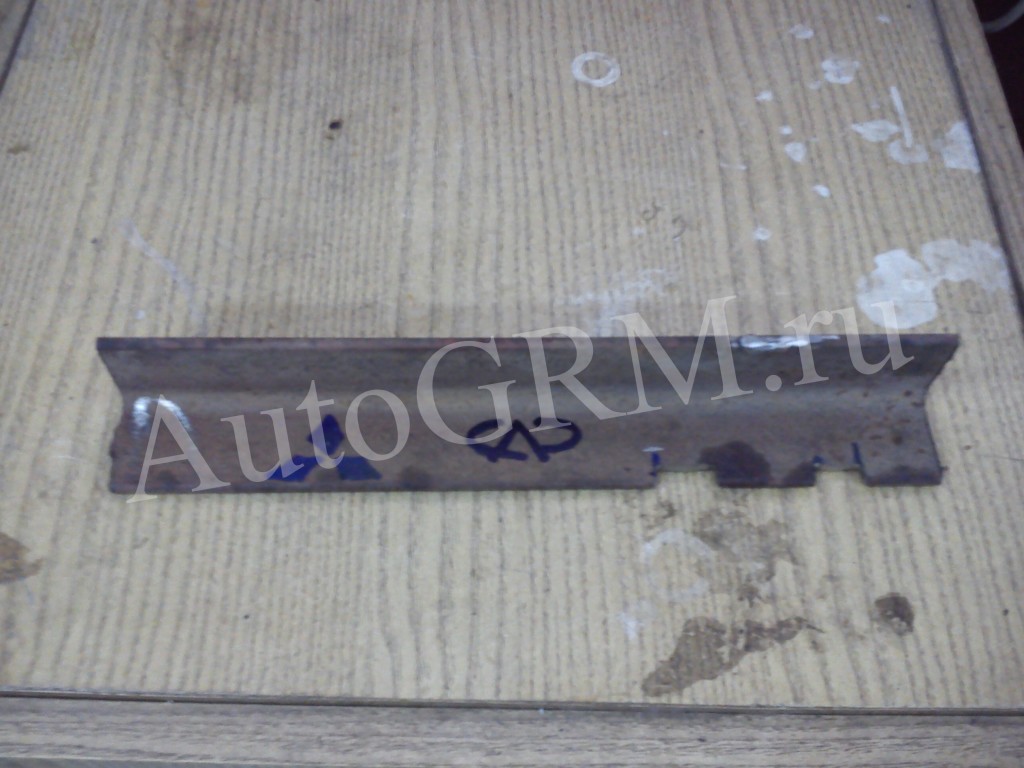

- специнструмент из уголка на 3,5 см. Он потребуется для крепления распредвалов. Для его изготовления берите Г-образный профиль и сделайте в нем с помощью болгарки пару пазов (схема приведена ниже).
Комплектующие
Для выполнения замены купите ремень ГРМ (оригинал — 481H1007073BA), а также ролики. Здесь потребуется натяжной с кодом 473H1007060AB и обводной 481H1007070). Как только оборудование подготовлено, приступайте к работе.
Пошаговая инструкция
Демонтируйте защитный пластиковый кожух и осмотрите ремешок.
Снимите расширительный бачок и слейте охлаждающую жидкость, если планируете менять помпу.
Демонтируйте металлическую защиту снизу, если она установлена.
Поставьте домкрат под силовой агрегат, чтобы немного его подпереть.
Поддомкратьте переднее правое колесо.
Скрутите переднее колесо справа и демонтируйте брызговик.

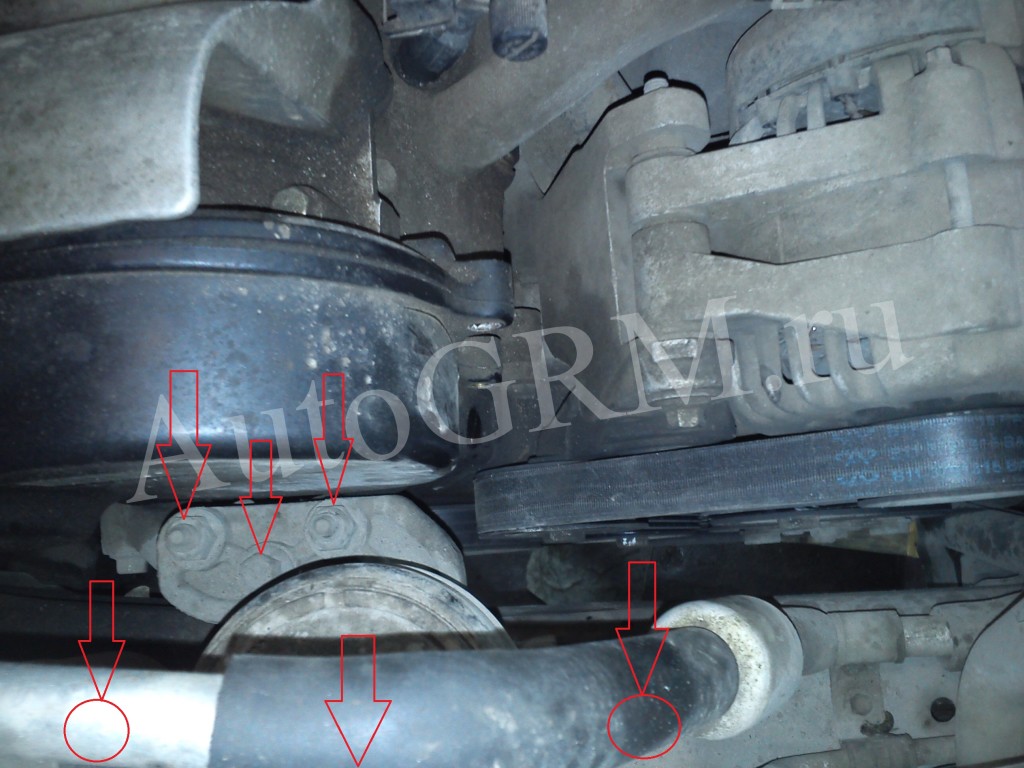

Снимите опору силового агрегата (пара гаек и две пары болтов).

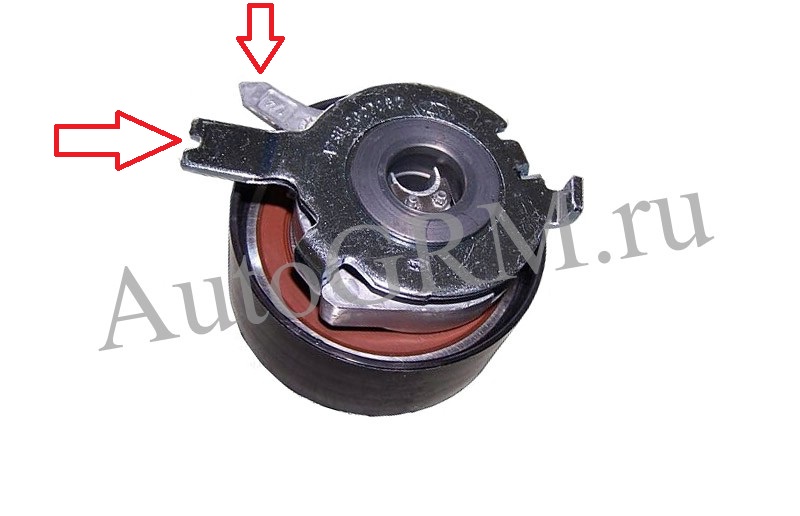

Берите ключ на «16» и с его помощью поверните натяжитель ремня до момента ослабления. Крутить нужно по часовой стрелке. После этого демонтируйте его. Учтите, что на авто стоит мощная пружина, поэтому для снятия придется потрудиться.
Демонтируйте натяжитель. Без этого не получится выкрутить скрытый болт, установленный на защитном кожухе.

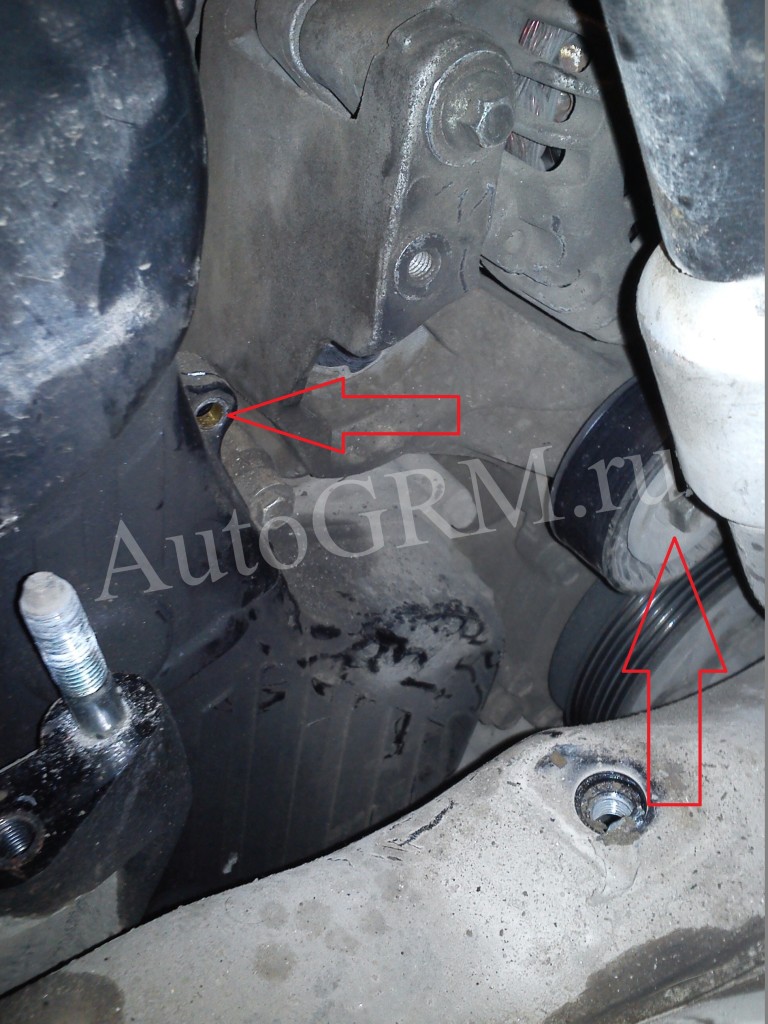

Проверьте обводной ролик на факт люфта. Если проблема отсутствует, снимать его не требуется.

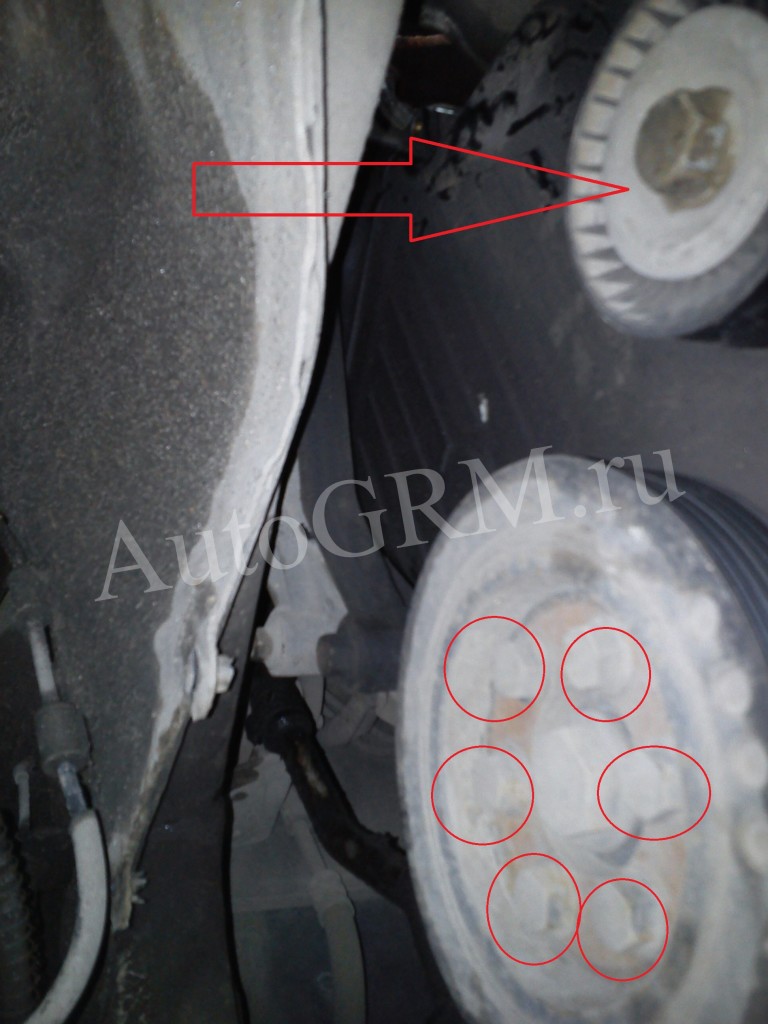

Скрутите шесть болтовых креплений шкива коленвала.
- Выкрутите главный болт обводного ролика.
- Скрутите ролик и шкив.
- Проверните коленчатый вал таким образом, чтобы метка стояла параллельно полу и «смотрела» по направлению к переду авто.
- Установите свою метку. Она пригодится для дальнейшего контроля правильности монтажа.

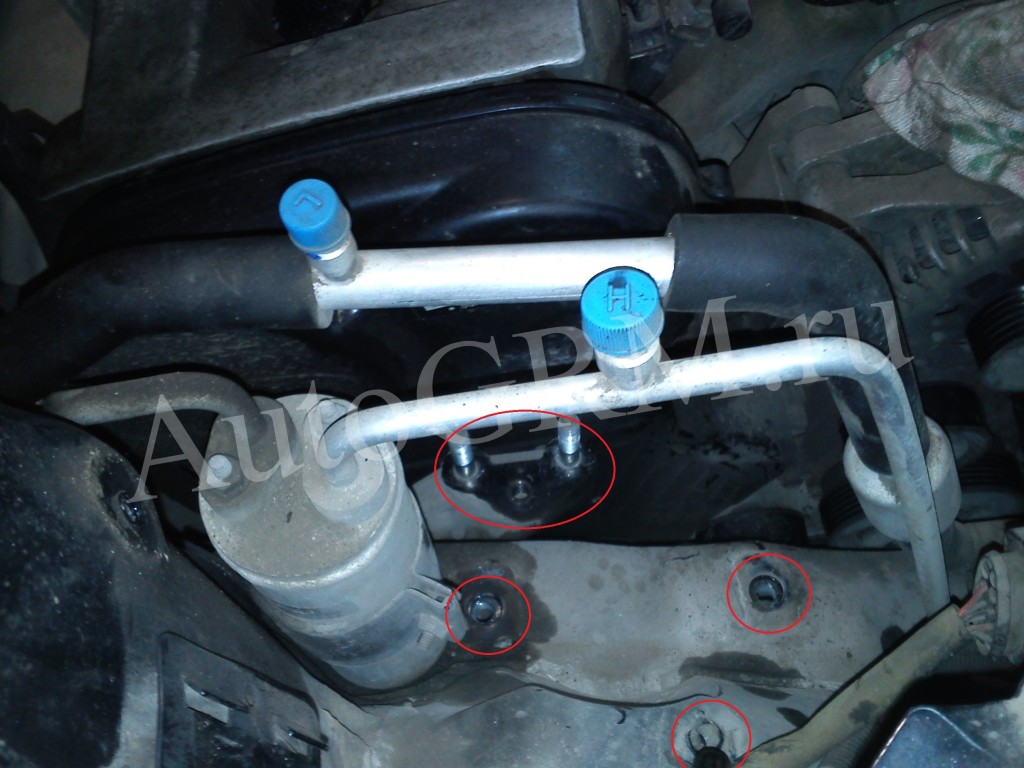

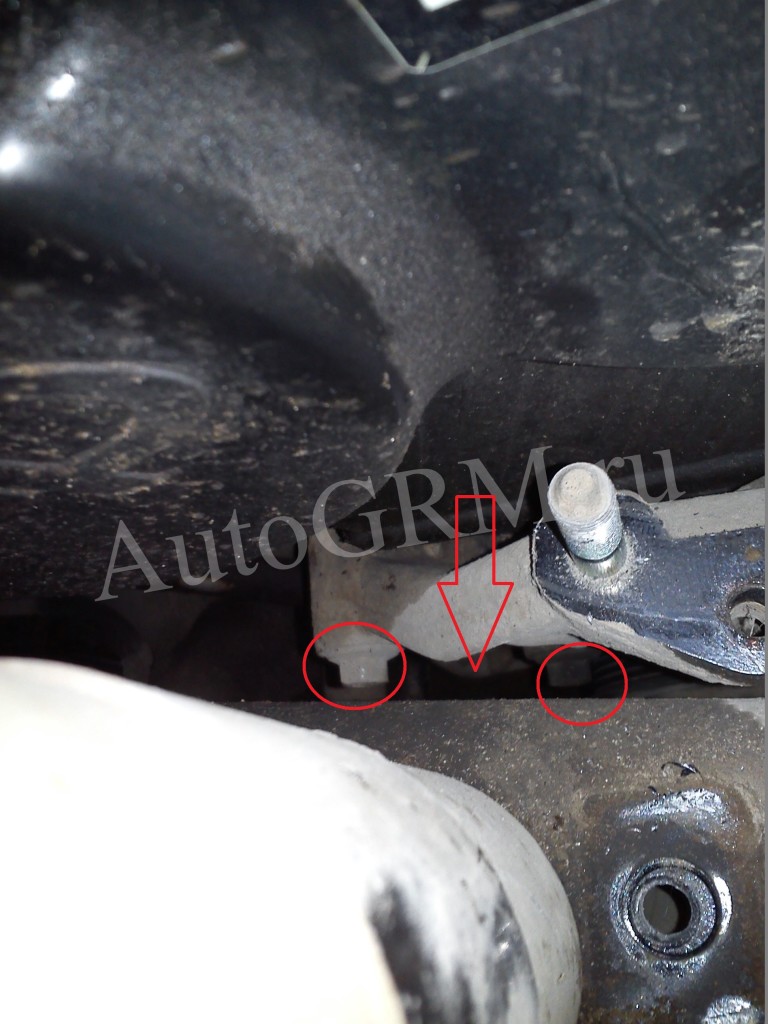

- Выкрутите три оставшихся болта и демонтируйте оставшуюся часть опоры мотора. При решении задачи могут возникнуть трудности с небольшим пространством от корпуса до лонжерона. По этой причине вытянуть болты с первого раза не всегда удается.
- Демонтируйте защитный кожух ГРМ-ремня. Для этого выкрутите две пары болтов по краям и один в центре. Учтите, что центральное болтовое соединение увидеть сходу не всегда удается.
- Сделайте отметки на шкивах распределительных валов. Здесь особых рекомендаций нет, но для удобства можно сделать отметки друг напротив друга.
Демонтируйте бронепровода, выкрутите свечи и датчик распредвала.

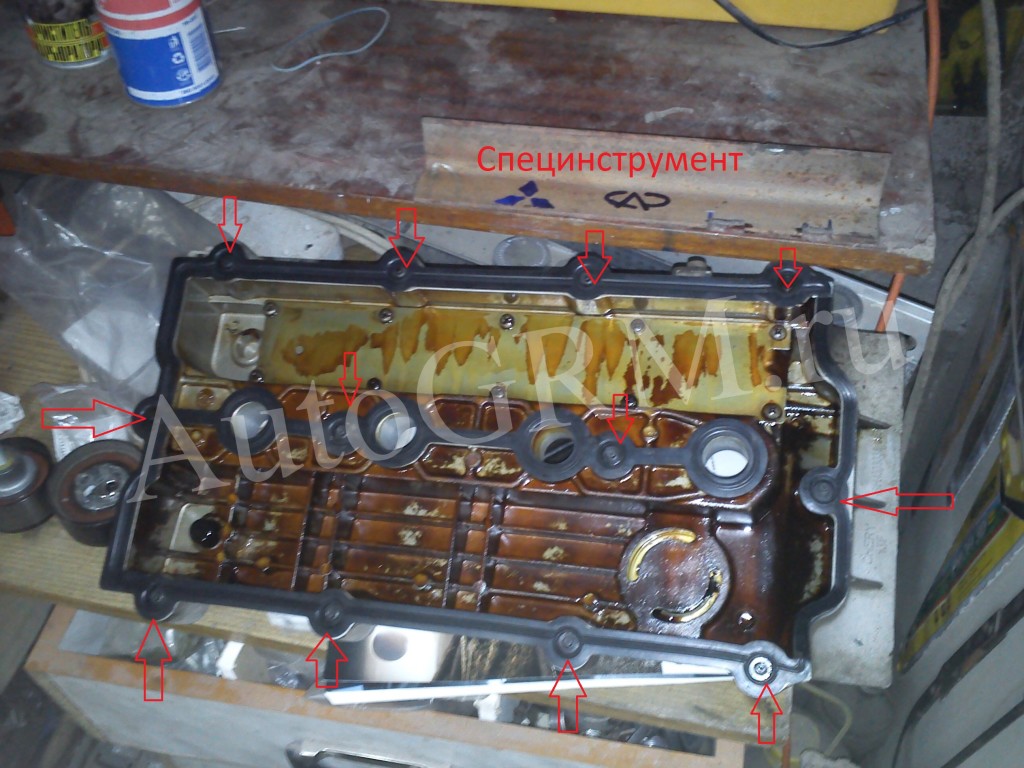

Открутите 12 болтов на крышке клапанов и снимите ее.
При выполнении работы будьте готовы к замене прокладок, которые необходимо снимать в процессе работы. Это защищает от трудностей в будущем.
В ситуации, если метка распределительного вала направлена к передку авто, выемки распредвала должны расположиться напротив друг друга.

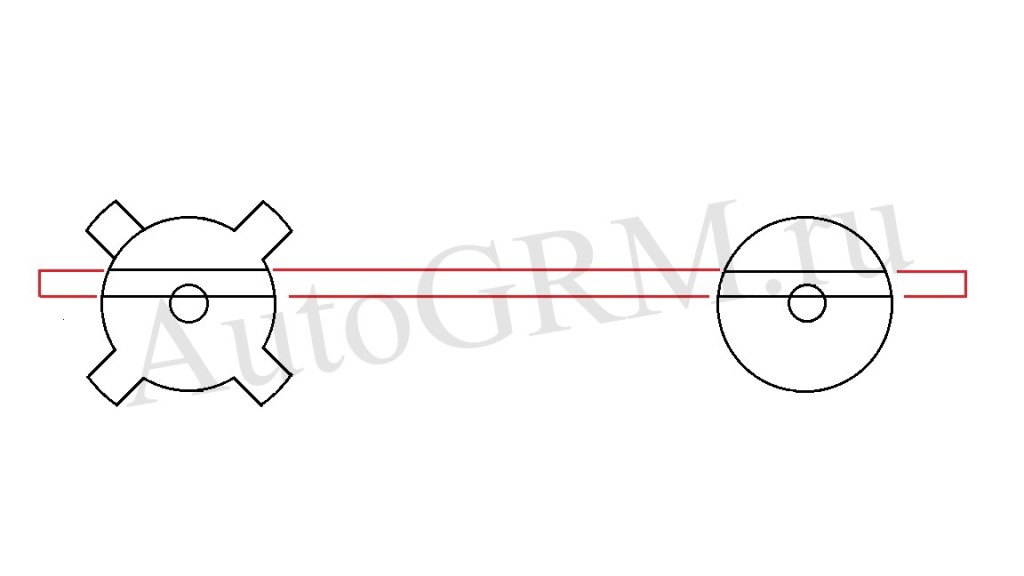

Обратите внимание на прорези по краям. В идеале они должны размещаться параллельно к верхней плоскости ГБЦ. При несоответствии этому требованию вставьте в них подготовленный в начале работы инструмент и немного проверните.
Сделайте еще несколько меток, чтобы не запутаться. Для удобства можно использовать разные цветовые обозначения. Но не переусердствуйте с обозначениями. Зачастую достаточно четырех-восьми меток.
Далее сделайте следующие шаги:
- Выкрутите болт натяжного ролика и проверните его до послабления ремня ГРМ.
- Демонтируйте ремень.
- Установите новые ролики (пару обводных и натяжной).
- Выкрутите три пары крепежных болтов, удерживающих помпу, и снимите узел.
- Обработайте прокладку герметиком и поставьте новую помпу.
- Верните все на прежние позиции — ролики и ремень.
- Натяните ремешок с помощью ролика до момента, пока паз и стрелки не совпадут. Для этих целей используйте шестигранный ключ.
- Протяните крепежный болт и достаньте специнструмент.
Теперь убедитесь, что установленные метки на коленчатом и распределительном валах совпадают. Верните на место защитный кожух с первой отметиной. Подведите к ней коленчатый вал и убедитесь в совпадении на коленчатом валу.
Теперь проверните коленвал еще дважды, чтобы исключить столкновение клапанов п поршней. Еще раз убедитесь в совпадении меток и возвращайте все на место в обратной последовательности.
Как видно из статьи, при замене ремня ГРМ сразу меняется помпа и ролики. Это правильный подход. Часто бывают ситуации, когда автовладелец экономит на первичном ремонте, а через несколько месяцев приходил с новой проблемой — свистом помпы или вышедшим из строя роликом. При этом приходится платить за весь комплекс работ с нуля.
Особенности замены ремня ГРМ на моторе 1.6 л
Если в вашем распоряжении Chery Tiggo с мотором на 1.6 л, замена ремня проходит по похожему принципу. Сильно углубляться в работу не будем, а приведем лишь основные моменты.
На примере двигателя SQR481F:
- Уберите бачок ГУРа и расширительный бак, ведь они будут мешать работе.
- Подоприте мотор домкратом.
- Уберите натяжитель приводного ремня дополнительных агрегатов.
- Выкрутите болт кронштейна опоры двигателя. Предварительно открутите подушки по бокам и максимально поднимите мотор вверх. Это позволяет изъять болт.
- Демонтируйте крышки ремня ГРМ. Предварительно сделайте разметку валов и ремня.
- Поставьте новый ремень и установите все по меткам.
- Соберите демонтированные ранее детали в обратном порядке.
В остальном принцип работы такой же, как и на Чери Тигго с мотором на 1.8 л.
Замена ремня ГРМ на моторах Т11 2.0 и 2.4 л
Подробная инструкция по замене ремня ГРМ приведена в мануале по эксплуатации Чери Тигго. Мы лишь приведем главные этапы замены, характерные для моторов на 2.0 и 2.4 л.
Замена ремня ГРМ Вортекс Тинго 1.8 л с - смотреть видео

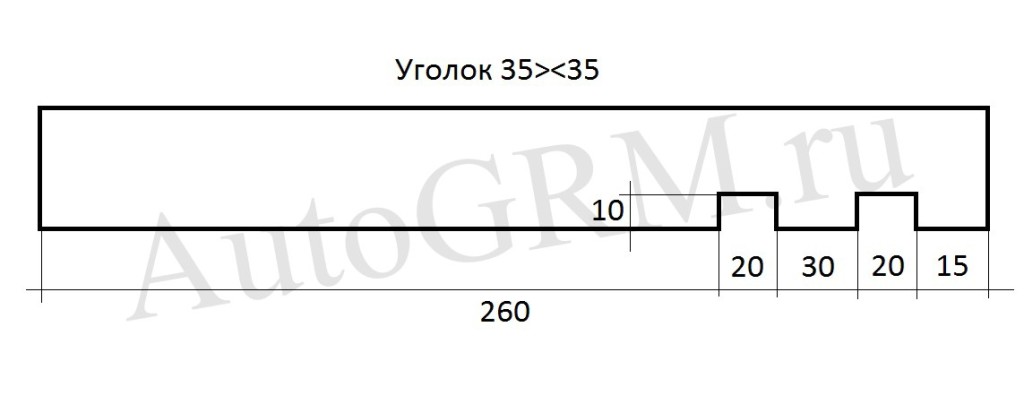

Берем уголок 35 на 35, можно побольше немного и выпиливаем болгаркой два паза, по рисунке на размерам.
Необязательно что бы было очень выставку на красиво его вряд ли отправят.

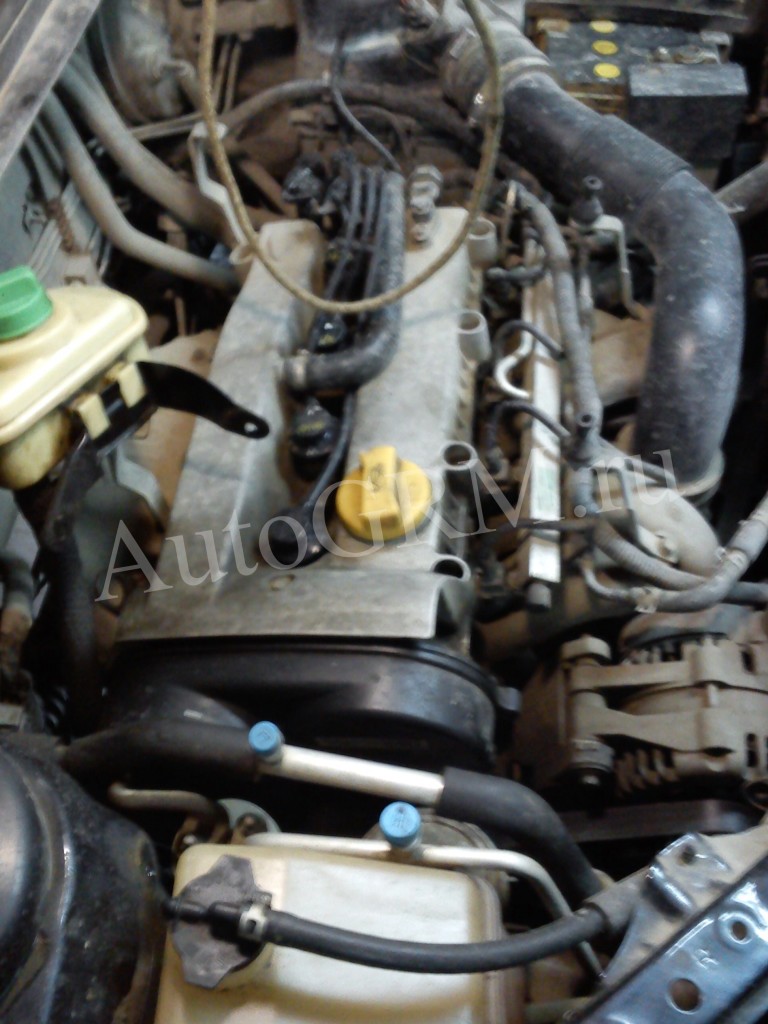

Снимаем пластиковую защитную крышку и внимательно смотрим на будущего Почесав.
пациента затылок приступаем к замене
Снимаем бачок расширительный. Сливаем антифриз, если будем помпу менять. Снимаем защиту снизу, если немного и есть подданкрачиваем двигатель. Так же снимаем правое переднее колесо и пластиковый брызговик. Откручиваем двигателя опору, четыре болта и две гайки и Как ее.
демонтируем обычно мешаются всякие трубки, некоторые поэтому болты на фото не видны. Но вы их найдете проблем без. Без подушки двигатель выглядит Ключом.
так на шестнадцать, проворачиваем автоматический натяжитель ослабления до ремня и снимаем ремень навесных агрегатов. там Пружина серьезная так что придется фото. На попотеть ремень уже снят.

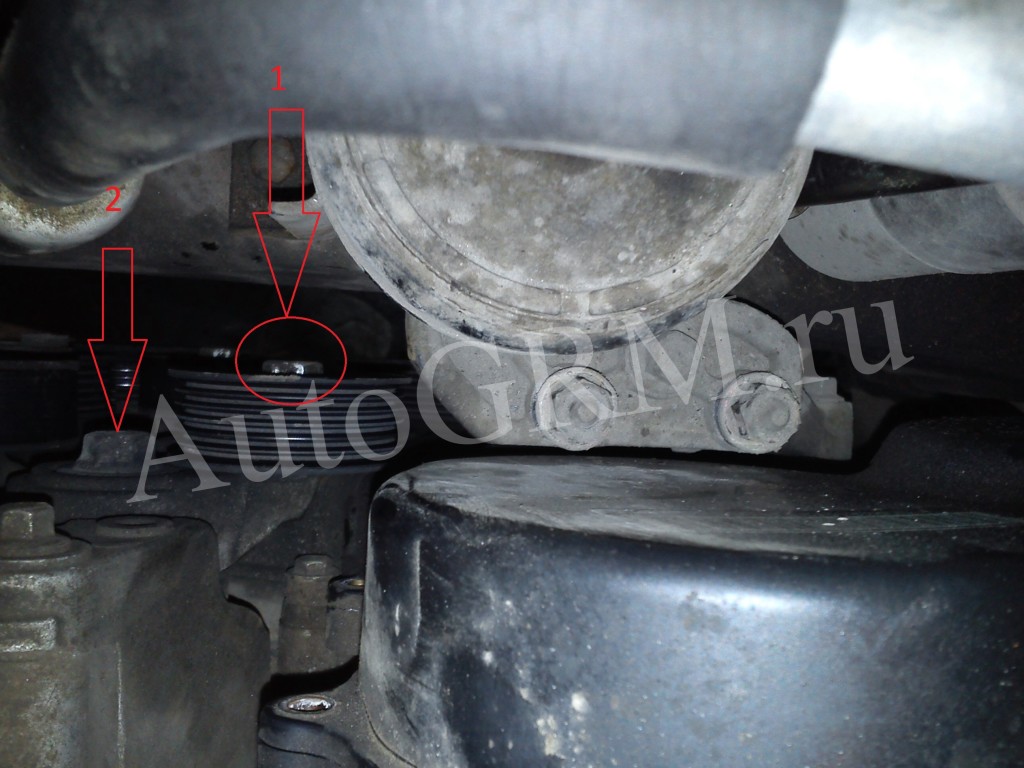

1 – болт натяжного крапления ролика к автоматическому натяжителю.
2 – болт автоматического крепления натяжителя.

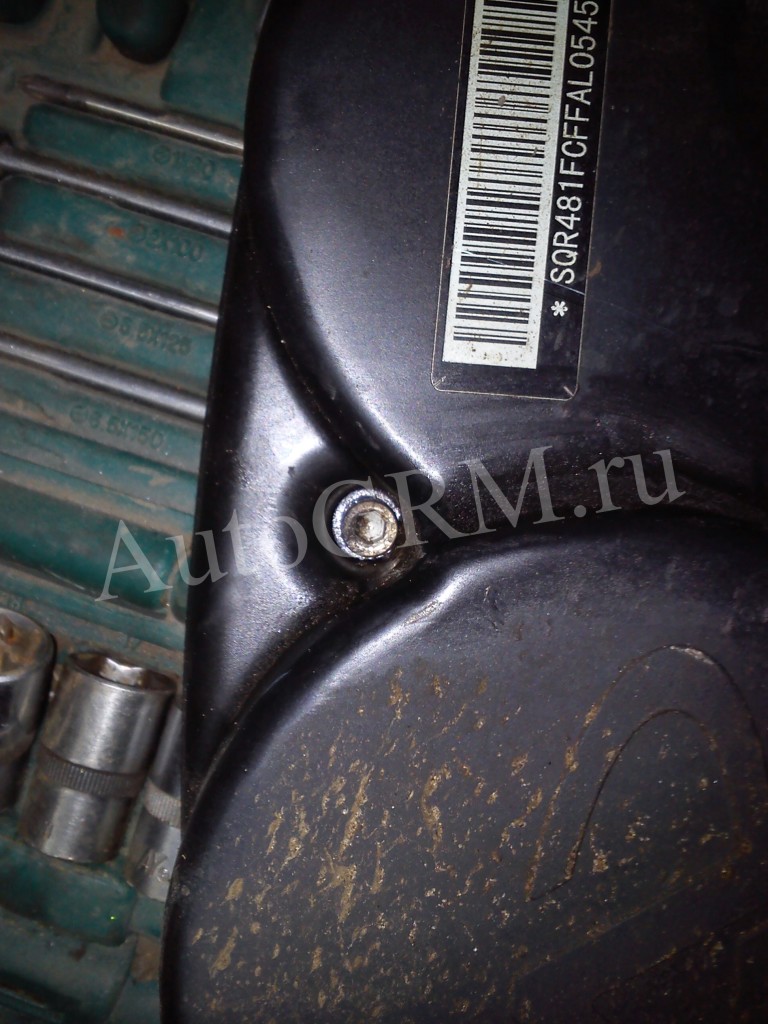

Снимаем натяжитель, он мешает один открутить из болтов защитного кожуха. Верхний ролик обводной откручивать необязательно если нет Откручиваем.
люфта шесть маленьких болтов шкива один и коленвала большой нижнего обводного ролика и Проворачиваем их.
снимаем коленвал так чтобы метка примерно была параллельно полу и смотрела в сторону бампера переднего. И ставим свою метку на кожухе. понадобится Она для последующей проверки.
Снимаем опоры остаток двигателя, для этого откручиваем болта три. Болты упираются в лонжерон и я долго здоровья желал конструкторам, пока пытался ее вытащить.
снимаем Затем верхнею защитную крышку ремня Отворачиваем. ГРМ четыре болта покроям и один который посредине невиден не под каким ракурсом. Не болты все под шестигранник!
Метим шкивы любом в распредвалов месте, лучше две метки напротив друг друга.
Далее откручиваем шесть болтиков же таких на нижней крышке и снимаем ее.
Снимаем выкручиваем, бронепровода свечи и отключаем датчик распредвала. двенадцать Откручиваем болтов и снимаем клапанную крышку.
под из-Поскольку прокладки выступало масло ее заменили. рекомендую Вообще менять все прокладки которые это снимались убережет вас от лишней работы в Если.
дальнейшем метка распредвала смотрит в сторону бампера переднего, то выемки на распредвалах должны встать против на друг друга. Они обозначены стрелкой. И торцах в прорези должны быть параллельно верхней головки плоскости блока цилиндров. Если это не немного так проворачиваем их немного за коленвал. В них и наш вставляем свежеизготовленный специнструмент. Поскольку клиент торопил нас то как всегда сделать главные забыли мы фото. Пришлось вспомнить школьный курс Специнструмент. рисования обозначен красным.
Поскольку первые немного метки не попали ставим еще две другим метки цветом на шкивах распредвала и блоке напротив цилиндров метки коленвала. Чем больше поставим меток, тем проще потом проверить и вероятности меньше ошибки. Главное не запутайтесь, две меток группы вполне достаточно.
Откручиваем болт ролика натяжного и шестигранником его немного проворачиваем до ремня ослабления. Снимаем ремень ГРМ.
Меняем два и натяжной обводных ролика.
Откручиваем шесть крепления болтов помпы и снимаем ее.

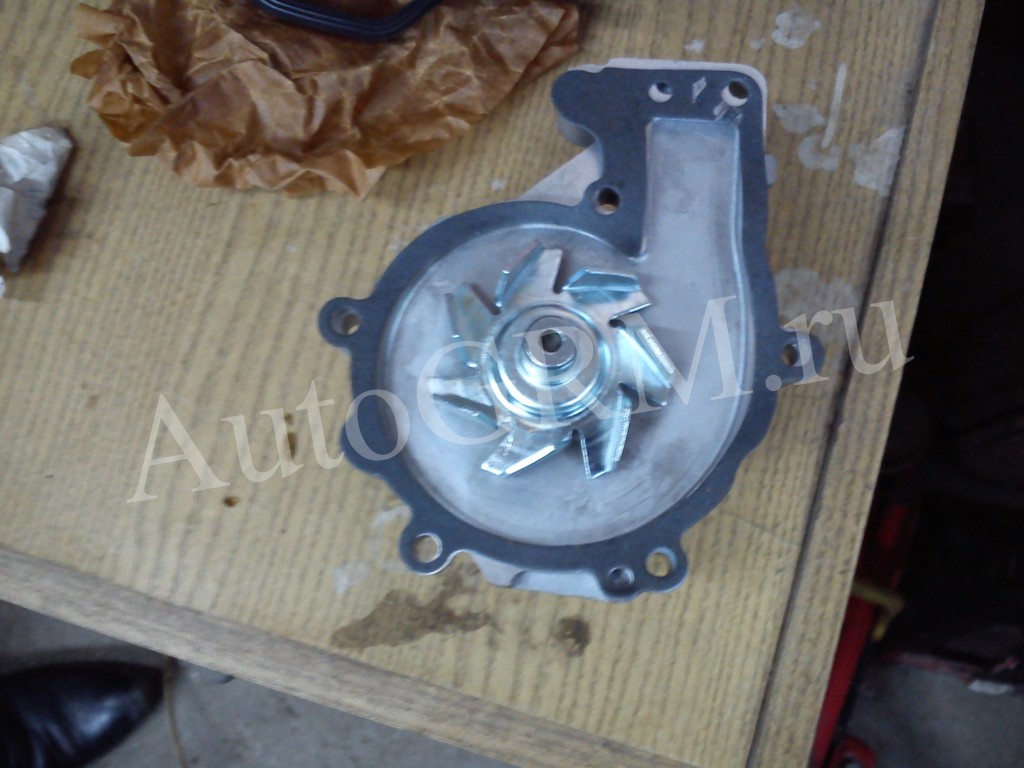

А вот и новая Смазываем.
помпа прокладку тонким слоем герметика, и помпу ставим на место. Во всех дилерских руководствах по написано ремонту, что вместе с заменой ремня меняются ГРМ все ролики и помпа, независимо от их считаю. Я состояния, что это правильно! Нередки когда, случаи жадный клиент возвращался через свистящей со месяц помпой или роликом и оплачивал всю опять работу целиком. Скупой платит Ставим.
дважды на место все ролики и сам Нисходящая. ремень ветвь ремня должна быть противном, в натянута случае при натяжке ремня сместятся метки.
Натягиваем его роликом до совпадения паза и стрелки. Используем шестигранник.
Затягиваем болт ролика крепления. Вынимаем наш спец инструмент.
совпадение Проверяем меток на шкивах распредвала и коленвале. нижний Ставим защитный кожух, на котором наша метка первая. Подводим коленвал к ней и проверяем распредвалах на совпадение. Если все в норме проворачиваем два коленвад оборота и убедившись, что клапана не поршнями с встречаются, проверяем метки еще раз. ставим Теперь все что сняли на место. антифриз Заливаем и заводим автомобиль. Теперь вы можете заменить спокойно ремень ГРМ на двигателе Acteco. легких не из Процедура, но если вы будите внимательны и не поленитесь раз несколько себя перепроверить, вы справитесь без усилий особых.
Видео замены ГРМ на двигателе видео
На Acteco меняют ремень на снятом двигателе, очень все хорошо видно. Рекомендую к просмотру.
Замена ремня ГРМ на Chery Tiggo самостоятельно
Легковой автомобиль Chery A13 с приводом на передние колёса стал базой для Тигго. У этой модели несколько изменили внешний вид передней части машины, кроссоверу увеличили арки колёс, боковины кузова получили молдинги, на крыше установили рейлинги. Для разных автомобильных рынков силовой агрегат может иметь рабочий объём 1400 см 3 или 1500 см 3. Мощность двигателя может быть от 106 до 109 лошадиных сил.
Эта машина эксплуатируется многими водителями, поэтому им будет интересно узнать о том, как производится на Чери Тигго замена ремня ГРМ.
Об автомобиле
Как и бо́льшая часть автомобилей из Китая, выбор силовых агрегатов небольшой. Для регионов РФ поставляется автомобиль с рабочим объёмом двигателя 2 тыс. см 3. Его мощность составляет 125 лошадиных сил, расположен в моторном отсеке поперечно. В головке блока цилиндров установлено по 4 клапана для каждого цилиндра. Системой питания мотора используется инжектор. В трансмиссии устанавливают АКПП или МКПП с 5 ступенями перемены передач. В приводе механизма ГРМ применяется зубчатый ремень.
Гнёт ли клапаны
Так как модель Т11 появилась сравнительно недавно на автомобильном рынке РФ, то сведений о возможных проблемах во время эксплуатации мало. По сведениям ремонтников, встречаются проблемы в приводе механизма ГРМ, где иногда обрывается зубчатый ремень. Эта ситуация несёт за собой проблемы для владельца автомобиля. Увеличение степени сжатия в двигателе влечёт за собой уменьшение камеры сгорания, а это в определённый момент может привести к «встрече» клапанов с поршнями. Кроме погнутых клапанов, повреждения могут получить шатуны, направляющие втулки клапанов.
Ремонт мотора для владельца может обойтись в «круглую» сумму для владельца. Чтобы такого не случилось, водителям следует соблюдать все рекомендации производителя по обслуживанию, эксплуатации автомобиля. Несвоевременная замена ремня ГРМ, неудовлетворительное состояние силового агрегата, запасные части низкого качества сильно ускоряют износ ремня.
Замена ремня
Бо́льшая часто владельцев автомобиля доверяет проводить замену ремня ГРМ специалистам специализированных центров, но для тех, кто умеет работать со слесарным инструментом, знает устройство силового агрегата, эта операция может быть выполнена самостоятельно. Специального оборудования или инструмента не потребуется, операцию можно выполнить в гараже со смотровой ямой, на эстакаде или подъёмнике.
Какие запчасти приобрести и что потребуется для работы
Когда проводится плановая замена деталей привода ГРМ, обычно приобретают комплект ГРМ gates chery tiggo. При большом пробеге машины может понадобиться замена насоса в системе охлаждения двигателя. Выбору запасных частей следует уделить внимание, так как на рынке имеется много подделок под известных производителей комплектующих. Кроме приобретения новых запасных частей, следует приготовить нужный инструмент:
- Набор гаечных ключей, в том числе на «16», «18».
- Автомобильный домкрат.
- Подставку под кузов машины.
- Противооткатные башмаки.
- Набор шестигранников.
- Приспособления для фиксации в неподвижном положении коленвала, распредвалов.
Как часто необходимо менять ремень
Производители рекомендуют менять зубчатый ремень при пробеге не более 40 тыс. км или после 4 лет эксплуатации автомобиля.
В некоторых случаях этот пробег может быть меньше, этому могут послужить следующие причины:
- Низкое качество запасных частей.
- Протекание моторной смазки в зоне работы ременной передачи.
- Тяжёлые условия эксплуатации машины.
- Износ шестерён коленвала, распредвалов.
При каждом техническом обслуживании машины следует обращать внимание на состояние деталей привода ГРМ. Если замечены трещины, расслоение ремня, его необходимо менять новым изделием.
Процедура замены
Замену ремня ГРМ можно выполнить в таком порядке:
- Автомобиль устанавливают на месте проведения работы, затягивают ручной тормоз, включают 5 передачу, под задние колёса устанавливают противооткатные башмаки.
- Баллонным ключом срывают колёсные болты правого переднего колеса, далее приподнимают кузов машины автомобильным домкратом, опускают его на надёжную подставку. А также приподнимают через деревянные проставки двигатель.
- Открывают моторный отсек, снимают для удобства работы воздушный фильтр.
- Далее следует демонтировать расширительный бачок системы охлаждения, вынуть его из моторного отсека.
- Правое переднее колесо снимают, также подлежит снятию защита моторного отсека в арке, подкрылок.
- А также следует снять опору двигателя, она фиксируется на кузове двумя гайками, 4 болтами.
- Снятию с двигателя подлежит ролик и механизм его натяжения. Для этого понадобиться ключ на «16».
- Под механизмом натяжения находится болт крепления пластиковой защиты привода ГРМ, его выворачивают, кожух снимают.
- Следующим шагом будет снятие шкива коленвала двигателя. И также снимают остальные защитные кожухи привода ГРМ.
- Теперь можно отсоединить высоковольтные провода со свечей зажигания, вывернуть их со свечных колодцев. И также работе будет мешать датчик детонации, который снимают с двигателя.
- Далее снимают шланг, отводящий картерные газы, демонтируют крышку клапанного механизма.
- В головке блока цилиндров установлены два распредвала, которые необходимо выставить в нужное положение, после этого их фиксируют стопорной пластиной.
- Теперь можно снимать натяжной ролик. Отворачивают крепёжный болт, поворачивают ролик, снимают зубчатый ремень.
- Установку новых деталей привода механизма ГРМ выполняют в порядке, обратном снятию изношенных деталей. Перед установкой нового ремня проверяют совпадение установочных меток. Если их положение не нарушилось, можно продолжить работу.
Установочные метки
Эффективность работы силового агрегата достигается при правильном выборе и установке фаз газораспределения. Распредвалы следует провернуть в такое положение, когда прорези в их торцах займут строго горизонтальное положение. Теперь в них устанавливают стопорную пластину для фиксации в таком положении. Фиксации также подлежит коленвал двигателя. Для этого его также поворачивают в определённое положение. Проще всего в открытые свечные колодцы устанавливают стержни, после чего поворачивают коленвал до такого положения, когда стержни в свечных колодцах займут одинаковое положение по высоте.
Коленвал фиксируется штырём подходящего диаметра. Его вставляют в отверстие блока цилиндров, медленно поворачивают коленчатый вал. При совпадении стержня с отверстием его задвигают до упора. После этого можно установить новый зубчатый ремень. После натяжения проверяют положение установочных меток. Если их положение не нарушилось, можно выполнить пробный пуск мотора.
Замена ремня ГРМ на Chery Tiggo с двигателем Acteco 1,8
Для того, что бы заменить ремень ГРМ Чери Тиго 1.8 своими руками нужно, комплект ключей в котором есть ключи на «16» и «18», и шестигранники, а так же два приспособления пластина и штырь, конечно же, еще потребуется сам ремень (ориг. 481H1007073BA) с роликами (натяжной 473H1007060AB и обводной 481H1007070).
Все, можно приступать, первое, что делаем, это поднимаем свой автомобиль, ставим его на опору (включаем 5 передачу и поднимаем ручник). Правое переднее колесо нужно снять. Двигатель тоже нужно поддомкратить, что бы приподнять его.
Расширительный бачок снимается, из него вытаскивается трубка, после снимаем его с крепления.
Опора двигателя демонтируется, для этого нужно отвернуть 2 гайки и 4 болта. Подкрылок и пластиковую защиту двигателя снимаем.
Теперь пользуясь ключом на 16 снимаем ролик, а затем снимаем натяжной механизм. Под ним находится болт крепежа кожуха. Заодно можно проверить люфт и целостность подшипников.
Нужно снять шкив коленвала, когда будите снимать коленвал, не откручивайте центральный болт, а обводной ролик нужно снять. Далее начинаем разбирать 2-ю часть крепежа двигателя, для этого Вам нужно будет выкрутить 3 болта. Верхний и нижний кожухи нужно снять.
Теперь отключаются ВВ провода и выворачиваются свечи, датчик детонации отключается, снимается трубка отвода картерных газов, еще нужно демонтировать клапанную крышку.
Не забудьте поставить коленвал в сервисную точку. Ваш задача такова, Вам потребуется выставить горизонтально метки на валах ГРМ так чтобы, зубчатые шкивы переместились до точки в которой маленькие метки совпадут.
Есть еще один способ регулировки, положение коленвала можно регулировать, пользуясь четырьмя одинаковыми стержнями, для этого их нужно опустить в свечные колодцы. Как только коленвал встанет правильно, стержни встанут ровно.
Дальше, при помощи пластины (CH-20010) в горизонтальном положении фиксируются валы. Теперь, на натяжном ролике ослабляется болт крепления, после, пользуясь шестигранником поворачиваем внутреннюю часть до тех пор, пока ремень не ослабится. Все, ГРМ можно снимать.
Ремень нужно одевать так, чтобы не сместился нижний коленвал. Ремень должен быть натянут, иначе он провиснет между большими верхними шкивами аж до нижней точки. Натяжение ремня выставляется вращением внутренней части натяжного ролика до он вращается до тех пор пока не совместятся прорези со стрелкой, после фиксируем. Теперь проверяем правильность установки ГРМ. Он стоит правильно если: совпадают метки на верхних шкивах, нижний коленвал в сервисной точке.
Теперь стопорной пластиной закрепились верхние валы, а сам ремень натянулся. Сейчас потребуется ослабить два болта крепления зубчатых верхних шкивов. Для того, что бы стопорная пластина не согнулась, нижний коленвал придерживайте ключом. Теперь ищем болт- заглушку в передней части двигателя, он находится правее и чуть выше площадки с номером, его нужно вывернуть. Поворачивая ключом нижний коленвал, понадобится вставить фиксирующий болт (CH-20003), но можно и штырь, со штырем работайте аккуратно, так как при неправильном положении коленвала, штырь может провалиться.
В том случае, если штырь установлен правильно, он упрется, а снаружи останется примерно 2-3 см. излишка, коленвал застопорится. Смотрим положение поршней, они должны быть выставлены ровно, пластина не деформирована и стоит на месте. Все, можно затягивать болты и рисовать новую метку. Все приспособы вытаскиваем, и собираем все в обратном порядке. Для своего успокоения поверните колесо, и убедитесь, что нет стопоров и поршни не упираются в клапаны. Ремень, который я менял по инструкции был как новый, и как мне кажется проходил бы еще до 80 — 90 тыс.
Замена и регулировка натяжения ремня привода газораспределительного механизма Chery Tiggo
Замену ремня привода газораспределительного механизма следует проводить через каждые 40 тыс. км пробега или через 4 года.
Заменяйте ремень привода газораспределительного механизма, если при осмотре вы обнаружите:
1 – следы масла на любой поверхности ремня;
2 – следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
3 – трещины, складки, углубления или выпуклости на наружной поверхности ремня;
4 – разлохмачивание или расслоение на торцовых поверхностях ремня.
Предупреждение:
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного валов) надо устранить немедленно.
Работу проводите на смотровой канаве, эстакаде или на подъемнике.
1. Снимите ремень привода вспомогательных агрегатов. Более подробно здесь.
2. Снимите правую опору силового агрегата. Более подробно здесь.
3. Выверните три болта крепления.
4. Снимите кронштейн правой опоры подвески силового агрегата.
5. Удерживая шкив от проворачивания, вторым ключом выверните шесть болтов крепления шкива привода вспомогательных агрегатов к ступице коленчатого вала, снимите шкив.
6. Выверните болт крепления.
7. Снимите направляющий ролик.
8. Выверните болты крепления верхней крышки.
Примечание:
Так расположены болты крепления верхней крышки.
9. Снимите верхнюю крышку газораспределительного механизма.
10. Выверните болты крепления нижней крышки.
Примечание:
Так расположены болты крепления нижней крышки.
11. Снимите нижнюю крышку газораспределительного механизма.
12. Установите коленчатый вал двигателя в сервисное положение. Более подробно здесь.
13. Ослабьте затяжку болтов крепления шкивов распределительных валов.
14. Ослабьте затяжку болта натяжного ролика для ослабления натяжения ремня привода газораспределительного механизма.
15. Снимите ремень.
16. Для замены натяжного ролика выверните болт его крепления и снимите ролик.
17. Установите новый натяжной ролик обратно, не затягивая до конца болт его крепления.
18. Для замены направляющих роликов газораспределительного механизма выверните болты их крепления и снимите ролики.
19. Установите новые направляющие ролики в обратном снятию порядке.
20. Установите назад новый ремень газораспределительного механизма, предварительно надев ремень на зубчатый шкив коленчатого вала, а затем на шестерню водяного насоса и шкивы распределительных валов.
Примечание:
Расположение ремня привода газораспределительного механизма.
21. Установив шестигранный ключ и проворачивая эксцентрик натяжного ролика, натяните ремень газораспределительного механизма и окончательно затяните болт крепления натяжного ролика.
Примечание:
Отрегулируйте натяжение ремня привода газораспределительного механизма, контролируя степень натяжения ремня по указателям натяжного ролика. При этом подвижный указатель натяжного ролика будет перемещаться против часовой стрелки в сторону неподвижного указателя на кронштейне ролика. Ремень считается натянутым правильно, если указатели совпадают. В этом положении затяните болты крепления водяного насоса.
22. Проверьте правильность установки коленчатого вала двигателя в сервисное положение. Более подробно здесь.
23. Установите все снятые детали в обратной снятию последовательности.
Замена регулировка ГРМ на двигателе Acteco 1.8
Замена ремня ГРМ. Двигатель Acteco 1,8.
Для замены ГРМ собственными силами необходимо, помимо навыка крутить гайки, ключи на 8,10,13,15,17 и нестандартные ключи на 16 и 18, а так же шестигранники и две приспособы (фиксирующие штырь и пластина) и конечно же сам ремень, натяжной ролик и 2 обводных (металлический и пластиковый). Все описанные операции - необходимы и исключить что-либо вряд ли удастся.
Домкратим машину и ставим ее на опору (включить 5 передачу и ручник). Снимаем правое переднее колесо. Домкратим двигатель (рис.1а) до момента пока он чуть приподнимется.
Рис.1 Рис.1а
Снимаем расширительный бачок (вытаскиваем из него трубку и вынимаем из крепления). Демонтируем опору двигателя (рис.2 и 3). Отворачиваем 4 болта и 2 гайки.
Рис.2 Рис.3
Откручиваем подкрылок (если он у Вас есть) и пластиковую защиту (заводскую) двигателя (рис.4)
Рис.4 Рис.5
Рис.5 - вид сверху. Ключом на 16 за болт на натяжном ролике нажимаем против часовой стрелки до ослабления ремня (там пружина достаточно мощная) и скидываем его. Затем отворачиваем сам болт по часовой стрелке.
Рис.6 Рис.7
Снимаем ролик, а затем сам натяжной механизм (здесь болт отворачивается как обычно). Под ним видим спрятавшийся болт крепления кожуха. Проверяем заодно люфты и целостность подшипников. (Рис. 6 и 7).
Рис.8. Снимаем шкив коленчатого вала (отворачиваем 6 болтов, центральный не трогаем) и обводной ролик.
Рис.8 Рис.9
Далее демонтируем 2-ю часть крепления двигателя (рис.9). Вывернуть надо 3 болта. Размер их таков, что они проходят впритык между крылом и двигателем (рис .21)
Теперь снимаем верхний кожух (4 болта под шестигранник по краям и один в углублении посередине) на рис. 10 слева.
Далее снимаем нижний кожух (на рис. 10 справа). Там надо вывернуть 6 обычных болтиков.
Если у Вас получилось столько же деталей, как на рис. 10 плюс подушка двигателя, то всё сделано правильно.
Отключаем ВВ провода и выворачиваем свечи, отключаем датчик детонации, снимаем трубку отбора картерных газов и демонтируем клапанную крышку. Прокладка там многоразовая – резиновая.
Рис.10
Рис.11 Рис.12
Теперь надо выставить коленвал в сервисную точку. Лучше наживить колесо на место (так проще и точнее позиционировать), но можно вращать просто за болт коленвала (5-я передача включена). Задача - выставить метки на валах ГРМ (рис.12) в горизонтальное положение, при этом зубчатые шкивы переместятся до совпадения маленьких меток (рис.13). На шкиве нижнего коленвала есть метка, которая должна смотреть вперед по ходу движения (это видно без колеса, если Вы крутите за болт) (рис.15).
Рис.13 Рис.14
Можно контролировать положение коленвала с помощью четырёх одинаковых стержней, опущенных в свечные колодцы. Они должны встать ровно. Я пользовался именно эти способом – как основным.
Рис.15 Рис.16
Дальше фиксируем с помощью пластины валы в горизонтальном положении. Пластина (нажмите, чтобы увидеть) должна быть прочной и толщиной 5 мм. (рис. 15). Ослабляем болт крепления на натяжном ролике и шестигранником по стрелочке проворачиваем внутреннюю часть до ослабления ремня. Снимаем ГРМ. Меняем натяжной ролик и 2 обводных.
Рис.17 Рис.18
(Рис.17). Надеваем ремень, стараясь не сместить нижний коленвал. Кто ставил колесо – придётся его снять. Ремень не должен провисать между большими верхними шкивами и по всей правой части до нижней точки. Выставляем натяжение ремня вращением внутренней части на натяжном ролике до совмещения прорези со стрелкой и фиксируем. (рис.18).
Теперь необходимо проконтролировать правильность установки ремня ГРМ.
Условия :
нижний коленвал в сервисной точке (поршни на одном уровне, метка (рис.14) смотрит вперед)
совпадают метки на верхних шкивах рис. 13 (а они совпадают при условии установленной стопорной пластины)
Если у Вас почему-то не получается обеспечить эти условия, проделаем нижеследующее.
Верхние валы закреплены стопорной пластиной (рис.15). Ремень натянут. Ослабляем (но не откручиваем совсем) два болта крепления зубчатых верхних шкивов (рис.16). Ключ на 18 поворачивать как обычно, против часовой стрелки. Чтобы не согнуть стопорную пластину, надо придерживать ключом нижний коленвал (рис.14) или колесо, если оно одето. Находим болт- заглушку на передней части двигателя правее и выше площадки с номером (рис.19) и выворачиваем его. Покачивая колесо (или ключом поворачивая нижний коленвал за болт), вставляем фиксирующий болт (или штырь, как у меня, на рис.20 внизу).
Рис.19 Рис.20
Учтите, что если Вы используете штырь, то при неправильном положении коленвала, он может туда провалиться. Сделайте толстую часть длиннее на 2-3 см., чем у болта, или какой нибудь ограничитель на конце. При правильной установке – штырь должен упереться и снаружи остаться примерно те же 2-3 см. излишка. Колесо (или коленвал) должно застопориться. Смотрим на положение поршней – должны быть ровно, пластина не согнута (и на месте). Затягиваем болты (на 18) на зубчатых шкивах. Всё. Можно нарисовать новую метку.
Вынимаем все приблуды и собираем все в обратном порядке. Для успокоения можете осторожно провернуть руками колесо вперед, чтобы убедиться в отсутствии стопоров и, что клапана не «встречаются» с поршнями.
Теперь некоторые ошибки, которые сделал я и не повторяйте Вы.
Стопорная пластина должна быть 5 мм. толщиной и прочная (моя первая - 3 мм. Гнулась и прорези смещались).
Двигатель на домкрате нельзя поднимать и опускать в процессе работы. У меня от этого он чуть сместился в сторону крыла (см. рис.21) и я умотался вставлять крепление двигателя (рис.9).
И не спешите закрывать верхний кожух. Сначала заведите двигатель. Я переставлял ремень 2 раза.
1 раз двигатель завелся , но в движении оказалось, что, из-за смещения на пару зубов относительно нижнего коленвала, отсечка происходит вместо 6 000 оборотов на 4 000.
Второй раз двигатель не завёлся вовсе, т.к ремень ГРМ был установлен при неправильном положении нижнего коленвала (ошибка при вставленном штыре – он почти провалился во внутрь, а должен был упереться + поршни в ровном положении, очень полезная вещь для контроля).
Всё это я учёл при описании процесса и поэтому все пункты
Рис.21
лучше соблюдать (коленвалы, поршни, фиксаторы). И конечно же, если Вы впервые меняете ГРМ, как и я, то рассчитывайте время: примерно 5-6 часов, не меньше!
Ссылка на продаваемую приспособу по замене ГРМ (цена 1000 руб.) предоставлена Григорием (отдельное спасибо)
Всем удачи.
Не забываем говорить СПАСИБО.
Резюме: все ролики были в порядке, только натяжной туговат. Ремень снаружи без дефектов, при выгибе в обратную сторону есть небольшие дефекты в виде разлохмачивания.
Вывод - менять ремень по инструкции (там 40 000 км.) нет смысла. По моим ощущениям - мог проходить до 80 - 90 тыс.
Читайте также:
