Промывка клапана холостого хода (КХХ) - Энциклопедия японских машин - на Дром

Чистый клапан ХХ влияет на стабильный холостой ход, лёгкую и правильную заводку автомобиля даже в хорошие морозы. Эффект от этой операции виден незамедлительно. И, что самое приятное, реально можно сэкономить на этой операции порядка $30, если сделать это самостоятельно.

набор отвёрток
WD-40 или аналогичную по своему функционалу химию
герметик
свободное время :)

Снятие, промывка, установка

После снятия мы видим картину, совсем не радующую наш глаз, особенно левый :-).

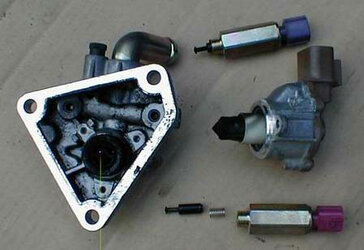

То-же самое, но в разобранном виде. Справа лежат, собственно, сами клапана. Большой - это сам клапан ХХ. Маленькие - это компенсирующие клапана для кондиционера и гидроусилителя руля. Снимать их нужно осторожно, потому как они подпружинены, а искать по всему гаражу маленькую пружинку или клапан - удовольствие ниже среднего. На них так же надеты тонкие медные шайбы. Терять их тоже нежелательно :-). В ответной части КХХ есть резиновый уплотнитель, который тоже может "улизнуть".

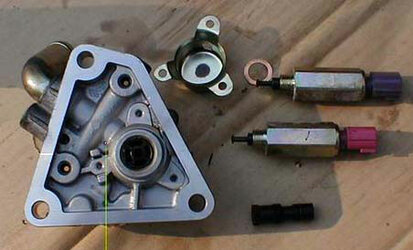

Вот то, что получилось после промывки "Унисмой" (отечественная химия, а-ля WD-40).

Собирается всё без всяких изысков, за одним исключеннием. Я бы настоятельно рекомендовал места соединения клапанов и самого корпуса (металлическую прокладку промазать с двух сторон) промазать герметиком (только не сильно, потому как зазоры там очень маленькие), потому как любой "левый" подсос воздуха может обернуться проблемами с расходом и запуском. Использовать лучше "черный" или "серый" тип герметика. Регулировочный винт желательно закрутить примерно на такую же глубину, на какой он был изначально. После установки не забудте присоеденить все разъемы! :-))

Регулировка холостого хода

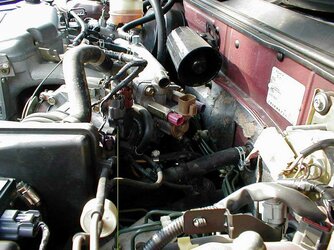

Вот так выглядит клапан холостого хода (КХХ) на NISSAN CEFIRO 1997 г.в. Чтобы снять его нужно открутить 2 болта сверху и один снизу, естественно, предварительно сняв с него все разьемы и трубку воздуховода. Между КХХ и впускным коллектором стоит металическая прокладка. Не дайте ей "уйти". При сборке она нам пригодится :-)).

Для выполнения процедуры регулировки холостого хода нам понадобится регулировочный винт, отвечающий за холостой ход. На фотографии показано его месторасположение при установленном клапане ХХ.

Теперь приступаем к регулировке ХХ:

1. Запускаем двигатель и прогреваем до рабочей температуры (стрелка почти горизонтально и обороты ниже 1000 rpm).

2. Поднимаем обороты до 2000 и держим их около 2 мин. (без нагрузки).

3. Глушим и выполняем самодиагностику.

4. Поднимаем обороты до 2000 и держим их около 2 мин. (без нагрузки), газуем 2-3 раза и оставляем двигатель работать на холостных оборотах на 1 мин.

5. Глушим двигатель и снимаем разъем с датчика положения дроссельной заслонки (см. последнее фото).

6. Запускаем двигатель, газуем 2-3 раза (до 2000-3000 rpm) и затем отпускаем (лучше плавно) газ. Если на ХХ машина глохнет, выкрутите регулировочный винт (обведён кружком на последнем фото) и запустите двигатель снова.

7. Проверьте обороты ХХ. Они должны быть следующие: для РКПП - 575±50 rpm; для АКПП - 650±50 rpm (в позиции “N”).

8. Если обороты не попадают в диапазон, газуем 2-3 раза (до 2000-3000 rpm) и регулировочным винтом "вгоняем" их в нужные пределы.

9. Глушим двигатель и ставим разъём датчика положения дроссельной заслонки на место.

10. Делаем ресет ЕСМ и ТСМ.

11. Запускаем двигатель, газуем 2-3 раза (до 2000-3000 rpm) и ждём немного, чтобы двигатель вышел на холостые обороты (ЕСМ демпфирует резкое снижение оборотов посредством КХХ). Обороты должны быть: РКПП - 625±50 rpm; АКПП - 700±50 rpm (в позиции “N”).

PS: Если двигатель хорошо прогрет и вы уверены, что у вас на "Самодиагностике" - "55", то можно смело сократить процедуру и выполнить только шаги с 5 по 11. И ещё, если в п.7 обороты выше 1000, то сначала загоните винтом ниже 1000 и лишь потом переключайтесь в "N".

Как самостоятельно произвести очистку датчика холостого хода

2. Жидкость для очистки карбюраторов;

3. Один-два гаечных ключа;

4. Мягкая ткань (без ворса, которая не оставляет следов).

Все работы должны проводиться с заглушенным двигателем.

1. Демонтируйте воздуховод, который соединяет крышку дроссельной заслонки и воздушный фильтр. Чтобы сделать это, вам необходимо раскрутить два хомута. Снимите воздуховод и отложите в сторону, чтобы он не мешал вам в дальнейшей работе, затем отсоедините вентиляционную трубку.

2. Теперь можно смело приступать к снятию крышки дроссельной заслонки. Как правило, она крепится при помощи хомута, однако доступ к нему нередко может быть затруднен. Более того, его крепление может быть реализовано в виде винтов, добраться к которым тоже совсем не просто, поэтому заранее подготовьте несколько разных отверток.

3. Производя чистку, будьте предельно аккуратны. На закрытую дроссельную заслонку распылите жидкость для очистки карбюраторов. Учитывайте напор и распыляемость струи аэрозольных баллончиков, при сильном нажатии смесь может разлететься во все стороны и забрызгать другие детали, что совсем не желательно.

4. При помощи мягкой ткани подготовленной ранее, протрите заслонку. Затем снова нанесите чистящий состав на заслонку, а также стенки камеры и опять протрите тканью. Делать этот цикл следует до тех пор, пока наддросельное пространство не станет чистым.

5. После чистки, не спеша, поворачивая сектор газа, попытайтесь открыть заслонку. Открыв — прочистите все таким же методом. Опять-таки будьте очень аккуратны, следите, чтобы грязь не попала во впускной коллектор. Задача заключается в том, чтобы добиться мягкого хода заслонки безо всяких заеданий.

6. Теперь необходимо отключить от датчика холостого хода разъем проводов. При помощи ключей открутите крепежные винты, и демонтируйте датчик холостого хода. Обычно он крепится при помощи небольшого уплотнительного резинового кольца, которое довольно легко потерять. В открытом положении заслонки, необходимо тканью заглушить отверстие воздушного канала и все как следует вычистить, при этом не стоит забывать о посадочном месте регулятора.

7. Используя тот же очиститель для карбюраторов, очистите датчик, будьте внимательны, чтобы нечаянно не сместить его шток.

8. И последнее. Протрите крышку дроссельной заслонки, затем установите все демонтированные детали.

Под капотом Промывка клапана холостого хода (КХХ)

После снятия мы видим картину, совсем не радующую наш глаз, особенно левый .

То-же самое, но в разобранном виде. Справа лежат, собственно, сами клапана. Большой - это сам клапан ХХ. Маленькие - это компенсирующие клапана для кондиционера и гидроусилителя руля. Снимать их нужно осторожно, потому как они подпружинены, а искать по всему гаражу маленькую пружинку или клапан - удовольствие ниже среднего. На них так же надеты тонкие медные шайбы. Терять их тоже нежелательно . В ответной части КХХ есть резиновый уплотнитель, который тоже может "улизнуть".

Вот то, что получилось после промывки "Унисмой" (отечественная химия, а-ля WD-40).

Теперь приступаем к регулировке ХХ:

1. Запускаем двигатель и прогреваем до рабочей температуры (стрелка почти горизонтально и обороты ниже 1000 rpm)

2. Поднимаем обороты до 2000 и держим их около 2 мин. (без нагрузки)

5. Глушим двигатель и снимаем разъем с датчика положения дроссельной заслонки (см. последнее фото)

7. Проверьте обороты ХХ. Они должны быть следующие: для РКПП - 575±50 rpm; для АКПП - 650±50 rpm (в позиции “N”)

8. Если обороты не попадают в диапазон, газуем 2-3 раза (до 2000-3000 rpm) и регулировочным винтом "вгоняем" их в нужные пределы

9. Глушим двигатель и ставим разъём датчика положения дроссельной заслонкини на место

10. Делаем ресет ЕСМ (см. раздел "Самодиагностика") и ТСМ (см. раздел "Самодиагностика АКПП" - достаточно ее сделать чтобы все коды сбросились)

Как почистить дроссельную заслонку

Задача дроссельной заслонки (далее ДЗ) состоит в регулировке количества подаваемого воздуха во впускной коллектор. Ее положение регулируется в соответствии с положением педали акселератора. Привод заслонки может быть механическим (с помощью троса) и электронным (с помощью электродвигателя). Положение ДЗ фиксируется специальным датчиком. Он передает соответствующую информацию на ЭБУ, а оно в свою очередь принимает решение о количестве подаваемого топлива и смене режима работы двигателя. Подробнее о её устройстве и функциях вы сможете прочитать в дополнительном материале на нашем сайте.

Признаки загрязнения дроссельной заслонки

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так:

проблемный запуск двигателя;
неровная работа двигателя;
плавание оборотов на холостом ходу;
зависание оборотов двигателя;
провалы оборотов до полной остановки.

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

Грязная дроссельная заслонка

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Алгоритм чистки

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.
Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
Сборка узла производится в обратном порядке.

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Чистка без снятия

Также многих автовладельцев интересует вопрос о том, как почистить дроссельную заслонку без снятия. Такие методы действительно существуют, однако сразу же нужно понимать, что качественная очистка возможна лишь при демонтаже заслонки.

Для этого вам понадобится специальное средство — очиститель впускного тракта. Можно пользоваться разными марками. Также для чистки можно использовать жидкость для чистки клапана EGR, WD-40, растворители.

Итак, порядок действий без снятия узла:

Как и в предыдущем алгоритме нужно снять воздуховод, чтобы добраться до заслонки.
С закрытой заслонкой нужно побрызгать на поверхность очищающей жидкостью, и удалить очищенную грязь с помощью ветоши.
Открыть заслонку и убрать грязь с боковой поверхности.
Постараться, чтобы чистящее средство попало во все каналы. Процедура чистки аналогична с помощью ветоши.

Повторимся еще раз, что для качественной очистки дроссельную заслонку нужно снять с автомобиля. А при установке ее обратно желательно поменять прокладку заслонки на новую. Благо, ее цена невелика.

Также следует помнить, что в большинстве случаев после чистки дроссельной заслонки необходимо выполнять действия по ее «обучению». Эта процедура проводится либо с помощью компьютера (с подключением его к ЭБУ автомобиля), либо с помощью манипуляций с зажиганием и педалью газа. В данном случае универсальных рекомендаций дать невозможно, поскольку у каждого производителя и даже модели они могут значительно отличаться. Помните об этом!

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Наименование средства	Описание	Средняя цена	Примечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111)	На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения.	520 р.	Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor Cleanor	Хорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем.	115 р.	Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220)	Качественный очиститель. Популярен у автовладельцев на территории нашей страны.	200 р.	Аэрозоль, объем 220 мл в баллоне.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30. 50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Nissan Primera "Original GT" › Бортжурнал › Убираем ступеньку оборотов, чистка КХХ (клапана холостого хода)

Вот правильный отчет о настройке клапана, это делается только с помощью компьютера.

Всем знакома проблема ступеньки оборотов на Примьерах, все это дело в клапане, а точнее в растянутой со временем пружинке.

Самое сложное это аккуратно отколупать герметик регулировочного винта пружины, он находится под регулировочным винтом оборотов.

Главное хорошо все очистить от этого герметика, и резьбу тоже, и попробовать не сломав пластиковый винт выкрутить его, под ним и будет пружина наша.

В разобранном состоянии выглядит вот так

Со временем этот шток обрастает нагаром, причем очень сильно если у вас мотор кушает масло. На фото клапан прошел 50тыс.км с момента последней чистки, но так как мотор ел масло, его очень сильно закидало.
Вот место куда он должен вставать без зазоров в корпус, тут тоже все в нагаре.

.
.
А вот сюда встает шток со стороны соленоида, нагар и тут есть.

А теперь рассмотрим сам шток, на нем нагар очень сильный, и как раз там где нагар он должен плотно прилегать к корпусу, но тут он не прилегал явно.

Вот я очистил нагар в одном месте, чтобы сравнить насколько его было много.

На самих стенках клапана тоже оседает нагар

Обязательно все разбирайте, откручивайте оба соленоида, мойте везде все.

Главное ничего не потерять, ни колечки сальники, ни пружинки.

Вот так должен выглядеть чистый клапан

И вот сборка, тут самый ответственный момент, нужно настроить клапан так чтобы не было потом ступеньки.

На видео я покажу как это сделать очень легко и просто.

После настройки, обязательно замажьте герметиком регулировочный винт как и было с завода там. Иначе будет идти лишний подсос воздуха.

Ну вот и все, клапан снимается, моется, разбирается и настраивается буквально минут за 40-50 с обратной установкой. все легко и просто. доступ к нему отличный при наличии нужного инструмента.

P.S.
Еще обязательно после данной процедуры сбрасывать адаптации диагностикой, без сброса адаптаций нормальная работа клапана невозможна

Nissan Primera 1998, двигатель бензиновый 2.0 л., 150 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Nissan Primera, 1998

Nissan Primera, 1999

Nissan Primera, 1997

Nissan Primera, 1996

Комментарии 41

Винт раскололся, можно ли его сделать из латуни или стали? Как он внутри выглядит увидеть бы

Just out of curiosity, how did you manage to get the spring cap off? I've tried it on two different valves and never succeeded.

I first made it a big screwdriver, and a little bit twisted at first in one direction, then in another.

А не знаешь случайно номер регулировочного винта? Мой не захотел выкручиваться, раскололся на 3 части что делать теперь хз(

он не продается вообще отдельно.

Это печально(
Сделал похожую из пластика но не получается ее закрутить в положение 20. 75и дальше не крутиться(

А как сбросить адаптации?

Вованыч! А что делать если тьюба не работает (((
А посмотреть хотца?

тогда не знаю ))))) на почту давай кину

В личку скинул адрес )))
Только не в HD кидай ))) а то я пару недель его качать буду (((

как с вами казахами сложно… короче видео оба весят больше 300мб…и почта не пускает даже по одному. так что ищи как посмотреть на ютюбе ))))

Очень информативное видео и приятная подача. Теперь так и хочется снова залезть в КХХ и навести там порядок)

да там делов на час не более ))))) залезь задрочи еще клапан по полной )))))

Классно пояснил, уже бегу в гараж настраивать)

Вопрос такой, часто слышу по этому клапану, что он умирает, а именно, обрастает нагаром, и после чистки карбклиннером нужно нанести на шток специальную смазку, которую хрен где найдешь. Так ли это? У меня ДЭТ клапан, немного по другому устроен, но смысл тот же.
Еще вопрос по этому клапану.
Накрутил как то 900 оборотов винтиком. Заводится нормально, работает тоже нормально, но иногда катаясь по городу замечаю, что обороты подскакивают сами до 1300. Как только даешь нагрузку на двиг (к примеру включаешь 1 передачу и трогаешься без газа, включаешь нейтралку) и обороты восстанавливаются на 900. Пружинку подкрутить надо?

на ДЕТ еще стоит термопластина, клапан такой который при нагреве перекрывает воздух пластиной, возможно в нем проблема.

Наглядно, доходчиво. Спасибо большое!
Только не понял для чего разбирать его весь, он и так легко отмывается до блеска.

чтобы было еще чище блеска ))))

сбрасывать адаптации диагностикой — это как? просто клему минус скинуть не вариант? А фото Вов прям класс, все видать, все понятно!

Промывка клапана холостого хода ниссан примера

Ппримечание составителя: Коды на расходники можно посмотреть здесь

1. Карб-клинер (на фото два состава различных производителей - не принципиально какой, лишь бы "клинер").
2. Силиконовая смазка (стандартной не было, использовал "Антитабак" для пластика салона).
3. WD-40.
4. Отвертки: прямая и крестовая.
5. Рожковый ключ на 14.
6. Торцевые головки на 10, 12, 14 с удлинителем.
7. Бинт.
8. 2 старые свечи .

1. Шланги системы принудительной вентиляции картера (так написано в книжке).
Я лично предпочитаю по-старинке: a - рессивер, b - сапун.
2. Корпус дроссельной заслонки.
3. Привод заслонки.
4. Шланг воздушного фильтра (гофра). В книжке его еще называют - "впускной воздуховод".

1. Ослабляем винты на хомутах шланга воздушного фильтра (на фото № 1) и снимаем гофру.
2. Снимаем сапун (на фото № 2).
3. Снимаем рессивер (на фото № 3).

Теперь нас будет интересовать корпус привода ДЗ и его тросик.
Берем рожковый ключ на 14 и ослабляем гайку, фиксирующую тросик в корпусе привода (на фото отмечена стрелкой).

Составитель делает иначе: отвернув два болта, крепящие кронштейн, снимает весь узел. При этом не возникает необходимость настроек в последующем.

Ослабляем хомуты и готовим старые свечи - шланги надо перекрыть сразу после снятия.

Внимание! Охлаждающая жидкость не всегда бывает холодной - берегите руки.

Теперь осталось снять клапан управления частотой вращения ХХ.

По просьбе участника форума под ником Шефф обращаю внимание: внимательно посмотрите, что откручиваете. Не перепутайте с датчиком положения КХХ. Сам КХХ находится снизу корпуса ДЗ. На рисунке корпус перевернут.

Примечание составителя: Применение в качестве смазочного материала WD-40 недопустимо, т.к. данная жидкость не является смазочным материалом , но наоборот, она вымывает смазку.

Ремонт системы холостого хода на автомобилях Nissan

При отрицательных температурах охлаждающая жидкость проникает через разрушенную временем и антифризом уплотнительную прокладку в воздушную камеру двигателя, где как раз и установлен управляемый шток шагового двигателя. Затем тосол проникает на обмотки мотора и на подшипники штока.

Естественно подшипники в такой среде со временем начинают клинить. Обмотки клапана – перегреваются, лак на проводах отслаивается, а сопротивление обмоток изменяется (в некоторых случаях обмотки имели короткое замыкание). Оконечный драйвер, управляющий этим мотором, собран на сборке из четырех полевых транзисторов с максимальным током в три ампера. В исправной системе через обмотку мотора проходит ток не более одного ампера (если быть точным 0,68).После проникновения антифриза происходит цепная реакция. При условии уже замкнутых обмоток и стопора мотора х\х начинают перегреваться токопроводящие дорожки в компьютере и драйвер. Как следствие они разрушаются.

В лучшем случае (если владелец вовремя спохватится о неправильных оборотах на своей машине и приедет в сервис) сгорит только драйвер,

в хучшем погорят дорожки и элементы платы блока управления двигателем.

Японцы на этих моделях не предусмотрели никакой защиты, потому и страдают счастливые обладатели этих автомобилей, а продавцы запчастей потирают руки. В нашем регионе мотор х\х стоит от 6-8т.р, а блок управления от 15до 21т.р .

Теперь о ремонте. С мотором х\х все понятно он практически не ремонтируется. За исключением восстановления заклинившего подшипника. ( мотор разбирается и подшипник промазывается силиконовой смазкой)
Замкнутую обмотку восстановить не удастся. Если, конечно, вы не являетесь владельцем пластмассового завода для выплавления нового корпуса мотора.

Поэтому ставить нужно новый или б\у (если подвернётся случай). При заказе мотора х\х обязательно нужно заказать еще и прокладку, установленную в месте соединения корпуса мотора и корпуса дроссельной заслонки. По большому счету она и является причиной всех проблем.

При сборке корпус дроссельной заслонки следует тщательно очистить от окислов и обезжирить. Затем промазать герметиком, чтобы залить все изъяны и рытвины. После ставится на герметик новая прокладка, и узел собирается (герметику нужно дать подсохнуть).
После сборки узла заслонки необходимо позаботиться о дальнейшей защите мотора х\х от выгорания. Ставим один предохранитель номиналов в один ампер на питающие провода обмоток. Теперь ваш узел будет надежно защищен как от попадания тосола, так и от токового насилия.
Теперь о ремонте блока управлении двигателя. Драйвер управления собран на четырёх полевиках в одном корпусе (обычно встречались драйвера управления на сборках STA509A? uPA1556AN, uPA1560N,но возможны и варианты). Старую микросхему необходимо безопасно удалить с платы. Возможно, потребуется её раскусить на части, дабы не повредить дорожки и элементы схемы на плате. Затем все моется растворителем от сажи, и очищаются отверстия для впайки новых элементов. Поврежденные дорожки восстанавливаются посредством перемычек.

Вместо поврежденной микросхемы впаиваем либо то, что стояло(оригинал) либо аналог из четырёх полевиков из серии IRFZ44(46,48)N . При замене на транзисторы, следует отметить, что отверстия платы и расстояние между ними не позволяют их просто установить (здесь нужно транзисторы либо выносить, либо что-то изобретать при монтаже).

На автомобилях выпуска после 2001 года инженеры Хитачи (полагаю, из-за большой части отозванных автомобилей с такой проблемой) изменили топологию печатной платы. Теперь дорожки идущие от драйвера к мотору стали тоньше и проходят с другой стороны платы, дабы при выгорании не повредить элементы платы.

Но защиты по питанию всё же не предусмотрели.
После всего ремонта необходимо адаптировать шаговый мотор, чтобы установить правильные обороты холостого хода двигателя. Делается это при помощи сканера.
Теперь несколько советов владельцам таких автомобилей. Прежде всего, нужно обращать внимание на прогревные обороты двигателя. Если обороты не изменяются или не поднимаются при запуске или не падают при полном прогреве, то следует обратить внимание на подтекание тосола в районе мотора холостого хода. Если следы тосола видны, следует отключить разъём с мотора дабы исключить дальнейшее повреждение деталей. После этого нужно обратиться в сервис для более точного установления проблемы.
Если страшное уже случилось и все погорело, то эксплуатировать автомобиль в принципе возможно (с отключенным мотором х\х) . Нужно только развальцевать старый мотор и вывернуть шток для достижения приемлемых оборотов холостого хода, а далее искать ему замену.Полную коллекцию фотографий по данной проблеме можно посмотреть в галерее.

С уважением Бекренёв Владимир г. Хабаровск.

Nissan Primera Almost Stock › Logbook › Чистка БДЗ и КХХ.

Доброго времени суток любители железяк! ;) Как говорится, в любой не понятной ситуации чисти дроссельную заслонку. :) Вот этим я и занялся на днях. Собирался это сделать давненько, в планах борьбы с вибрацией, но все время откладывал. А вот когда начались приколы с оборотами, терпеть уже не стал. Два года назад я это уже делал, но после я еще больше года ездил с EGR и PCV подведенными ко впуску, естественно все снова загадилось. И только потом отключил все это дело.

В интернете полно мануалов по этому процессу, так что не буду описывать как снимаются фишки, откручивается каждый болтик и тд. В общих чертах все расскажу. Прошу прощения за срач под капотом, после зимы еще не наводил марафет. :)

Для начала снимаем корпус воздушного фильтра, отсоединяем тросик акселератора, отключаем 4 фишки, отсоединяем 2 патрубка системы охлаждения (вытекает грамм 100 антифриза, подложите тряпку и сразу заверните патрубки вверх) и одну вакуумную трубку (сзади находится).

Откручиваем 4 болта с внутренним шестигранником №6 и снимаем БДЗ.

Все делается легко и быстро, потратил примерно пол часа на снятие.

Заслонка оказалась грязной, хотя сверху была очень чистой.

Далее откручиваем КХХ, тоже 4 винтика. И тут самое интересное:

Естественно все загажено. Но это еще пол беды. На фото видно, что пружинка не дожимает шток на несколько мм! Он просто болтается внутри! %)

Решил разбирать его. Для начала нужно развальцевать заглушку. Делаем это не большой отверткой. Аккуратно, корпус КХХ сделан из мягкого сплава, легко царапается.

Снимаем заглушку и видим такой болт.

Выбираем ХОРОШУЮ отвертку и откручиваем. Извлекаем все содержимое.

Отмываем все карбклинером, тщательно протираем тряпочкой, удаляем старую прокладку с корпуса и растягиваем пружинку (без фанатизма).

Начинаем собирать все в обратной последовательности. Болт садим на пару мм глубже, чем он был. Вспоминаем, что дома нету герметика и бежим к соседу за ним. :)

Теперь пружинка прижимает шток плотно. Что бы сжать её нужно приложить определенное усилие.

Параллельно вымываем/вытираем БДЗ, особенно во всех каналах. Аккуратно с МАФом!

Собираем все до кучи. Наносим тонким слоем герметик на корпус КХХ и на БДЗ. А, кстати, по быстренькому сделал прокладку из 1мм паронита, правда немного стормозил и обрезал под верхние болты, но это не критично. :)

Скручиваем до кучи. Затягиваем потихоньку, крест на крест.

Все, можно ставить! Но у меня было еще пару дел. :)

После прошлогодней операции под названием Чистый, свежий, прохладный… надо было довести все до конца. А то, как говорится, нет ничего более постоянного, чем временное. :) Первым делом надо было сделать маленькую заглушку на вход во впускной коллектор, от PCV. Потому как 30см патрубок болтающийся под капотом вообще ни к чему. Выдумывать что-то космической не хотелось, решил немного поколхозить (простите уж).

Дальше надо было заменить два патрубка, которые выходили из клапанной крышки. Просто надо было длинней поставить, что бы газы уходили под дно машины, а то иногда чувствовался не приятный запах аж в салоне. Купил по метру 12-го и 10-го МБС шланга.

10-го как раз метра хватило (хотя сантиметров 5 можно и отрезать). А 12-го сантиметров 30 отрезал. Протянул их вниз, 10-й опустил немного ниже защиты, а 12-й на защите оставил. На 12-м установил дизельный топливный фильтрик, что бы не засасывал грязь. Почему так? Читайте в ссылке выше. ;)

Патрубки, которые снял:

Собираем все до кучи. Прокладку под БДЗ оставил родную, она в хорошем состоянии.

Ну и запуск двигателя. Я конечно думал, что будет лучше, но блин, результат превзошел мои ожидания. Сразу пришлось скручивать холостой примерно на 500 оборотов. Так как на холодную они были под 1800 (на глаз).

Немного поездил за два дня, пока настроил все на глаз/слух. Позже подключу к ноуту и произведу более точную настройку. Что могу сказать о результатах:

— Двигатель работает совсем по другому. Очень ровно, никакого движения стрелки тахометра на холостом. Думаю, что если колебания и есть, то там не больше 10-15 единиц (на компе будет видно).
— Ускорение монолитное, если можно так сказать, пропали все дерганья.
— Самое кайфовое, пропала ступенька при опускании оборотов. То есть на светофоре обороты сразу падают на ХХ.
— При запуске двигателя раньше обороты подскакивали примерно 1600 (холодный пуск) и потом падали на 1200. Теперь наоборот. Сначала 1000 и потом плавно подымаются на 1200.

В общем я очень доволен результатами. Надо еще немного поездить, что бы понять все, а то как будто на другую машину сел. :) А вот вибрация не ушла, продолжаю бороться дальше. Грешу на топливный фильтр (мало ли). :)

Теперь во впуске будет все стерильно. Остался адсорбер, но пока изучаю этот вопрос. :)

Как почистить блок дроссельной заслонки (БДЗ) и клапан холостого хода (КХХ) на двигателе 4E-FE

Такая проблема вызывает массу неприятностей, в том числе увеличенный расход топлива на Тойоте Королла, неисправности в силовом агрегате, которые становятся последствием плохого прогрева. Основной причиной всего этого становится клапан, который забивается.

Чистка блока дроссельной заслонки (БДЗ) и клапана холостого хода (КХХ)

Скидываем минусовую клемму с аккумулятора, дабы ничего не коротнуть на массу.

Снимаем крышку воздушного фильтра и гофру, подающую воздух, вакуумные трубки. Снимаем разъемы с ДПДЗ и с КХХ. Откручиваем 4 болта крепящих БДЗ ко впускному коллектору. Отсоединяем БДЗ от впускного коллектора. Снимаем старую прокладку. Во впускном коллекторе видим немного масла накидало. Отсоединяем вакуумные трубки идущие от насоса ГУРа.*

*Трубки хорошо прикипают и сдвигать их проще с помощью гаечного ключа соответствующего размера, чтобы он наделся на металлическую трубку, но уперся в резиновый шланг.

Снимаем тросик привода педали акселератора.

Отсоединяем шланги подвода антифриза. Надо пассатижами сдвинуть вниз хомут, затем сдернуть вниз шланг. Шланги хорошо прикипают нужно будет приложить усилие и не оторвать шланг.

Шланги надо держать вертикально, чтобы не потек антифриз, а затем заглушить их. Я воспользовался заранее заготовленным винтом обмотанным полиэтиленом.

БДЗ снят можно промывать и чистить с дальнейшим разбором.

Советы для продления срока службы РХХ

Для увеличения ресурса эксплуатации датчика надо следовать простым правилам:

Замена воздушного фильтрующего устройства должна осуществляться вовремя.
Нельзя оставлять транспортное средство на длительную стоянку зимой. При низких отрицательных температурах автовладелец должен периодически запускать силовой агрегат, прогревать его и производить перегазовки. Это позволит разработать клапан, чтобы не допустить его заклинивания.
Нельзя допустить попадания сторонних жидкостей в зону дроссельного механизма. Спреи для быстрого запуска двигателя обычно не представляют опасности для датчика, но ими лучше не переусердствовать.

Разбор блока дроссельной заслонки (БДЗ) для дальнейшей чистки

Откручиваем четыре винта крепления КХХ к БДЗ. Чтобы не сорвать крестовой шлиц на шляпках винтов лучше воспользоваться ударной отверткой.

Зажимаем БДЗ либо в тиски через мягкие проставки, либо между колен, как я, с усилием упираем отвертку в шлиц и постукивая по ручке отвертки молотком откручиваем винты.

Желательно заранее приобрести резиновую прокладку между КХХ и БДЗ, хотя старая в нормальном состоянии, только сплющенная.

На вид грязи в КХХ и воздушных каналах БДЗ было не много. Но сам клапан клинило и он еле крутился пальцами.

Откручиваем шаговый двигатель клапана. В оригинале он крепится двумя винтами под пятиконечную звездочку.

Такие ключи найти в продаже сложно, но они есть. Увидел и купил я такой наборчик в Леруа Мерлен.

Некоторые делают пропил в шляпке под шлицевую отвертку. У меня один был заменен на винт под крестовую отвертку.

Приобрел я карбклинер и им все промывал, он совсем дешевый, но кожу на пальцах немного разъело.

Промывать и чистить все можно зубной щеткой, но я забыл прихватить с собой, поэтому чистил ватными палочками.

Промываем КХХ до тех пор пока он не станет свободно вращаться.

В БДЗ промываем все воздушные каналы, трубочки, продуваем сжатым воздухом или насосом.

Ставим новую прокладку.

Особо въевшаяся грязь не отмылась, но в целом клапан промылся хорошо и стал свободно вращаться.

Подшипник на котором вращается ось клапана я смазал литолом.

Тонкости приобретения нового РХХ

После приобретения нового регулятора требуется произвести его настройку. Инжектор при помощи ЭБУ самостоятельно производит калибровку, поэтому трудностей с тем, как поменять датчик не будет. Для автоматического проведения операции достаточно обесточить инжектор перед установкой РХХ.

Приобретая новый регулятор, следует обратить внимание на его качество. Клапан и прочие элементы не должны иметь изъянов и деформаций

Качество пайки контактов должно быть на высоком уровне. Установка на посадочное место должна происходить без перекосов, иначе в скором времени потребуется ремонт.

Проходящий через клапан воздушный поток решил вопрос с работой двигателя без нагрузки. Теперь на дроссельную заслонку возложена функция управления динамическими характеристиками, а на холостых оборотах двигатель находится в полном контроле рхх. Возможность повышать обороты, которой обладает датчик, позволяет не тратить время автовладельца на ожидания прогрева двигателя.

Результат чистки

Итак, результат. У меня давно было подозрение, что с КХХ что-то не так (не только загрязнен и требует очистки). Он у меня потихоньку умирал.

Когда все собрал и запустил двигатель обороты прогрева выставились в 400 об/мин, и никак не хотели подниматься. Приходилось удерживать педаль газа на 1200-1500 пока стрелка температуры не начнет ползти вверх.

Когда двигатель прогревался обороты ХХ держались на 900-1000. И так изо дня в день ничего не менялось. Процедуры обучения КХХ, приведенные в интернете не помогали.

Принял я решение купить новый клапан ХХ, хотя он дорого стоит и жаба душила выбрасывать деньги, но я его приобрел, а также купил новый датчик положения дроссельной заслонки (ДПДЗ). Уж очень хотелось увидеть свою Короллу здоровой и бодрой.

После чистки КХХ убедился, что клапан потихоньку умирает, прогревочные 400, холостые после прогрева в рабочем режиме 900-1100. Решил я поменять его на новый.

Был приобретен новый КХХ номер 22270-11020. И датчик положения дроссельной заслонки номер 89452-20130.

Можно ли сэкономить на замене этой детали

Клапан холостого хода Toyota 22270-21011

Если чистка датчика холостого хода не принесла никаких результатов, а все диагностические операции показывают, что проблема именно в нем, то стоит подумать о приобретении нового устройства. Купить датчик холостого хода Toyota можно, как у производителя, так и на множестве автомобильных барахолок. Кроме того, существует множество сайтов поставщиков запчастей, снабженных удобным поиском необходимой детали или устройства. Достаточно вбить в поиске код: например, 22270-21011 (для двигателей 1NZ-FE, 2NZ-FE) и сайт выдаст не только требуемый оригинальный датчик холостого хода, но и предложит варианты заменителей. Но следует помнить, что фирменные модели запчастей для двигателей иномарок достаточно дорогие.

Заказать контрактный двигатель

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать в чем секрет

Тестирование

Двигатель запустился с первого раза с новым КХХ и новым ДПДЗ. Обороты ХХ на холодную составляли 1500-1700, но по мере прогрева они не опускались. Во время езды обороты ХХ уже прогретого двигателя колебались от 1300 до 1500.

Пробовал обучать КХХ по методикам изложенным в интернете (скинуть клемму с аккумулятора, подождать сколько-то секунд, опять надеть, завести, заглушить, опять скинуть), но это не помогало, обороты ХХ опять возрастали до 1500.

Ну я уж и не знал, что делать, думал, что может собрал как-то не так. Где-то читал, что надо проехать на машине километров 50. Поехал кататься. Засек цифру на одометре.

Разгонялся, стоял в пробках, включал, выключал габариты и ближний свет (это все в один день происходило).

И вдруг в какой-то момент обороты ХХ с 1500 опустились до 800-900. На тот момент я проехал 40-50 километров. Мозги потихоньку подстраивались под новый клапан ХХ.

Ну и все, после этого прогревочные стали 1200, холостые 800-900, немного завышены, иногда опускаются до 750, вибрации пропали, при включении дополнительного электрооборудования обороты немного поднимаются. В общем проблема описанная в начале ушла.

И ещё один момент (предположение), что более тонкую регулировку оборотов ХХ можно выставить, поворачивая на небольшой угол шаговый двигатель, который вращает шторку клапана ХХ за счет овальных посадочных отверстий, но я не пробовал его крутить, пока все устраивает.

Диагностика РХХ

В идеале диагностика регулятора должна производиться на стенде, который сможет воспроизвести импульсы бортового компьютера. На практике это дорого, используются бюджетные способы проверки. В любом случае алгоритм действий на начальном этапе одинаковый:

затягивается ручной тормоз, под колеса устанавливаются противооткатные устройства – башмаки;
отключайте клемму «-» от батареи АКБ;
зная, где находятся датчики ДПДЗ и ДМРВ, определяется местонахождение РХХ;
клапан отключается от бортового компьютера (вытаскивается штекер из разъема).

Дальнейшие шаги отличаются для разных методов проверки.

Проверка вручную

Простейшим методом, как проверить РХХ в электронной системе распределения впуска, является ручная диагностика (потребуется помощник):

отсоединяется штекер РХХ из разъема;
откручиваются два винта, прибор демонтируется;
регулятор вновь подключается к ЭБУ, но остается в руках мастера;
помощник заводит двигатель, шток в это время должен втянуться в катушки полностью, затем, получив импульс от компьютера, выдвинуться на некоторое расстояние.

Ручная проверка РХХ

Другими словами, проверяется работоспособность штока, владелец убеждается, что эта деталь не погнута, не заклинивает внутри клапана. Однако, это не дает 100% гарантий, что данная модификация РХХ полностью соответствует прошивке ЭБУ контроллера. Игла выдвигается, но на неизвестную величину. В первом случае проверяется разъем, во втором – штекер, маркировка имеется только на штекере.

При классическом варианте проверки «от простого к сложному» этот этап является начальным, дальше следует проверить целостность проводов и катушек, состояние байпасного канала, износ иглы. Только после указанных действий можно собрать самодельный стенд с импульсной подачей напряжения для комплексной диагностики РХХ.

Диагностика мультиметром

На этом этапе понадобится тестер РХХ проверяется этим прибором в двух режимах:

омметром – при замыкании щупами мультиметра контактов C – D и A – B сопротивление должно иметь значение 40 – 80 Ом, D – C и A – D равняться бесконечности;
вольтметром – при включении зажигания величина напряжения достигает 12 – 20 В.

Импульсная проверка на самодельном стенде

Поскольку стенд стоит 1 500 – 1800 рублей, а регулятор 300 – 500 рублей, покупка прибора экономически не выгодна рядовому пользователю. Простая схема без микрочипов приведена ниже:

в ней использована 6 В зарядка от любого мобильного устройства;
колодки штекеров имеются в свободной продаже;
вначале нужно отключить РХХ от бортового контроллера, затем проверяется ход штока;
яркое свечение лампы на схеме свидетельствует о неисправности самого штока;
если лампа горит в пол накала, узел считается исправным.

Схема приспособления для проверки РХХ

Использование чистящего средства позволит восстановить работоспособность штока, но только при засорах. Если эта деталь согнута, нужно заменить регулятор целиком.

Очистка иглы и обводного канала

Для обеспечения доступа к деталям клапана требуется снятие РХХ по технологии:

отсоединение колодки от разъема;
очистка контактов разъема и штекера ватной палочкой, смоченной WD-40;
откручивание винтов фигурной отверткой;
извлечение регулятора для проверки состояния.

Очистка РХХ

Внимание: Разбирать регулятор не нужно, достаточно обрызгать пружинку и шток с иглой спреем WD-40, дождаться высыхания, прочистив в это же время обводной канал дросселя.

Регулировка производится самим контроллером бортовой сети. Однако для стабильной работы двигателя следует проверить расстояние от посадочного фланца до выступающего конуса иглы. По умолчанию оно должно быть 23 мм.

Читайте также:
