Ремень ГРМ

ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ. БЕНЗИНОВЫЕ МОТОРЫ.
---
На моторах 1,8 и 2,0литра привод ГРМ осуществляется цепью.
---
НАГЛЯДНЫЕ ПОСОБИЯ по ЗАМЕНЕ РЕМНЯ ГРМ от коллеги Анатолия, ака PiterFF2:
НА 100-СИЛЬНОМ МОТОРЕ
НА 115-СИЛЬНОМ МОТОРЕ
а также:
Момент затяжки болтов шестерен РВ
Процедура замены муфт на 1,6_115сильном моторе (Не забываем про доворот болтов муфт- 75 градусов при окончательной затяжке!)

---
2.5L DURATEC VCT TURBO
(2.5 ST [HYDA] 225лс c04/10/2005по10/08/2009 ,
2.5 RS [JZDA ] 305лс с12/01/2009-)
комплект ГРМ-финис 1372015
состав комплекта:

для тех же авто, с более поздними датами выпуска в каталоге указан другой финис комплекта ГРМ 1726568
полагаю, потребуется уточнение в соответствии с конкретным ВИН-номером.
---
1.4L/1.6L/1.6L-TiVCT

(дорестайл-1.4 [ASDA;ASDB]80лс,
1.6 [HWDA; HWDB;SHDA]100лс,
1.6TiVCT [HXDA;HXDB]115лс- с04/10/2004по18/04/2005)
комплект ГРМ-финис 1672143(на рестайл НЕ ПОДХОДИТ)
состав комплекта:

(дорестайл-1.4 [ASDA;ASDB]80лс,
1.6 [HWDA; HWDB;SHDA]100лс,
1.6TiVCT [HXDA;HXDB]115лс-с18/04/2005по15/01/2008
рестайл-те же моторы -с03/12/2007-)
комплект ГРМ-финис 1672144 или НОВЫЙ финис-код для заказа-2 045 356
состав комплекта:

-комплект приводных ремней для авто БЕЗ КОНДИЦИОНЕРА-финис 1354254, либо 1708274

-комплект приводных ремней для авто С КОНДИЦИОНЕРОМ-финис 1354250 (либо-1708273-дешевле)

-прокладка клапанной крышки-финис 1141575 ( кроме мотора 1.6Ti-VCT(115) )

-болт шкива КВ-три варианта (для любознательных- см. ниже "Какой же болт выбрать?" ):
--болт М12х29 мм (до 14.08.05) -финис 1057134
--болт М12х44.5мм (с 15.08.05 до 16.08.09)-финис 1406755
--болт М14х80 мм (с 17.08.09)-финис ~~1677517~~-устарело, НОВЫЙ финис: 2035528 Выглядит вот так.

ВАЖНО! Болт КВ одноразовый! Повторная установка НЕ ДОПУСКАЕТСЯ!

Какой же болт выбрать.

•болт М12:
стадия 1: 45 Нм
стадия 2: 90°

•болт М14:
стадия 1: 100 Нм
стадия 2: 90 °
подождите 10 секунд
стадия 3: 15°

---
Бывают и "проколы" с датой выпуска авто и длиной болта шкива КВ.
---
Процедура замены ремня ГРМ проводится на холодном моторе (остывшем не менее, чем в течении 4х часов-предупреждение от производителя оригинального набора ремня ГРМ).

---
Опыт самостоятельной замены ремня ГРМ:
Диагностика и самостоятельная замена ремня ГРМ на моторе 1,6/115лс от пользователя Dr.Aleksandrov
замена ремня ГРМ и муфты VCT на моторе 1,6/115лс с рисунком "бабочки" для фиксирования муфт от пользователя cognizer
мой личный опыт
и еще один "опыт- сын ошибок трудных" от пользователя DODEM с описанием использованных заменителей оригинала.
---

P.S. О всех замеченных неточностях просьба уведомить меня в ЛС Иван-АНТЕЙ- . Не имеет смысла засорять тему!
Планируется расширение данного топика для дизельных моторов, если будет спрос.

Видео замены ремня от пользователя astron5
Внимание!
Прошу критически отнестись к процессу затяжки болта шкива КВ (на 31й минуте), т.к. процедура затяжки была выполнена НЕ в соответствии с предписаниями завода изготовителя. Либо этот момент был упущен при монтаже видео ролика.

ремень ГРМ, ролики ремня, цепь ГРМ, ГРМ, двигатель

3 фев раля 2013

Хочу рассказать историю ремонта, мож кому пригодицца.

ФФ2 , Двигатель 1.6, бензин , по VIN-у движек : Zetec-S
симптомы: стал тыр-пыр ехать и плохо заводится, + глохнуть на холостых + детонация и нестабильная работа.
ошибки: P0341 - Ошибка синхронизации датчика положения распределительного вала (датчика фазы) и две ошибки по дроссельной заслонке. Ну и плюс ошибки по мелочи.
Почитав форум - решил что перескочил зуб ремня ГРМ, но так как вначале было только предположение что "это ГРМ" , то решил сам глянуть. Тем более знакомые по гаражу сказали "что это мозги или датчики". Ну а когда глянул - решил что надо делать
Так как ремень менял 20 тыщ км назад, то подумал что надо бы ремень оставить . опять же полдвижка разбирать чтобы подвинуть ремень на пару зубьев совершенно не хотелось.

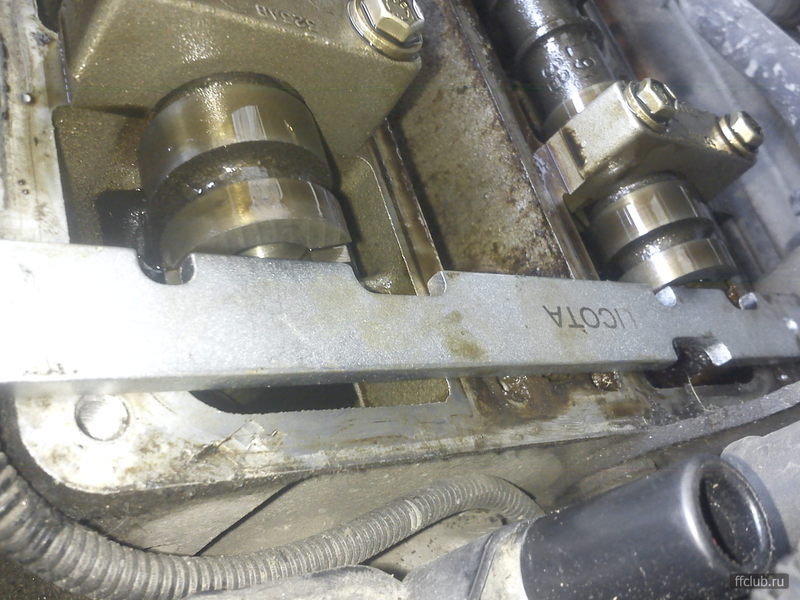

Да,еще, "бабочка" - специнструмент для регулировки распредвалов - мне не подошла! хотя в магазе уверяли что она идет на все вторые фокусы! - так что внимательней! На мой движек - планка, как на первый фокус!

Что надо : набор ликота ATA-0516 , или подобный, ключи/головки на 8, 10 (2 шт ) , 13,15, 18,19 , отвертки итд. Яма или эстакада.
1. загоняем тачку на яму, снимаем защиту снизу. снимаем провода и свечи, снимаем клапанную крышку.
2. отвертку в 1 цилиндр и на глаз выставляем 1 цилиндр в ВМТ (приблизительно) , потом чуть назад. крутим - по часовой, если смотреть на шкив коленвала.

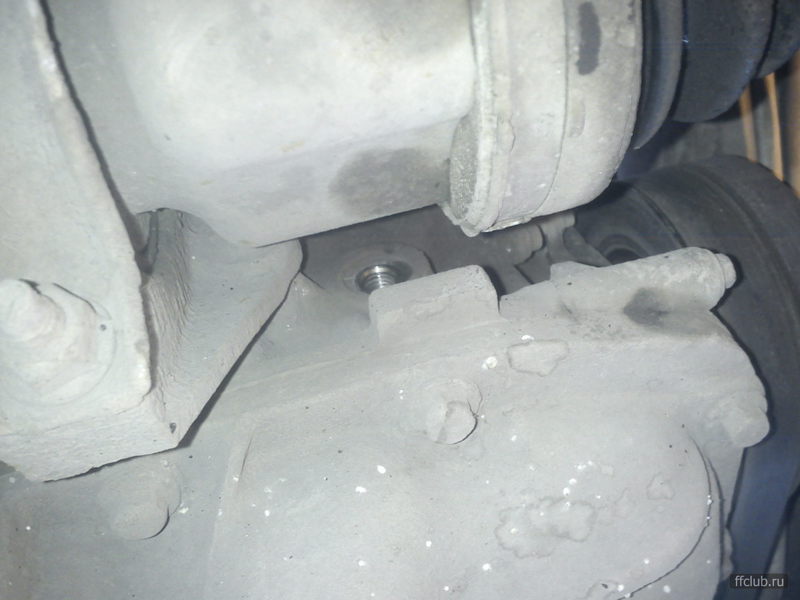

3. откручиваем болт , он около шруза, на фотке он выкручен , и закручиваем туда болт из набора, потом доворачиваем коленвал до упора в болт. Сразу же метим краской на шкиву распредвала положение ВМТ!

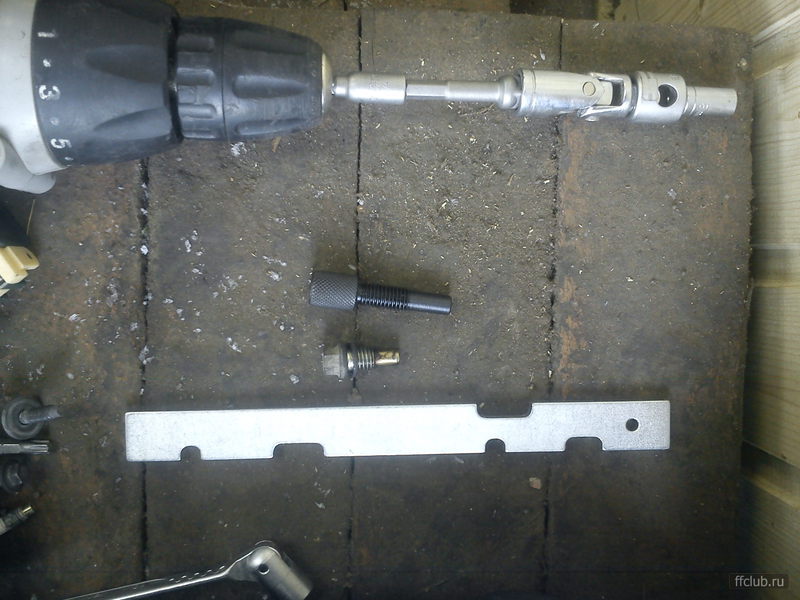

4. здесь планка, болт который выкрутил, и болт который вкрутил (черный,из набора)

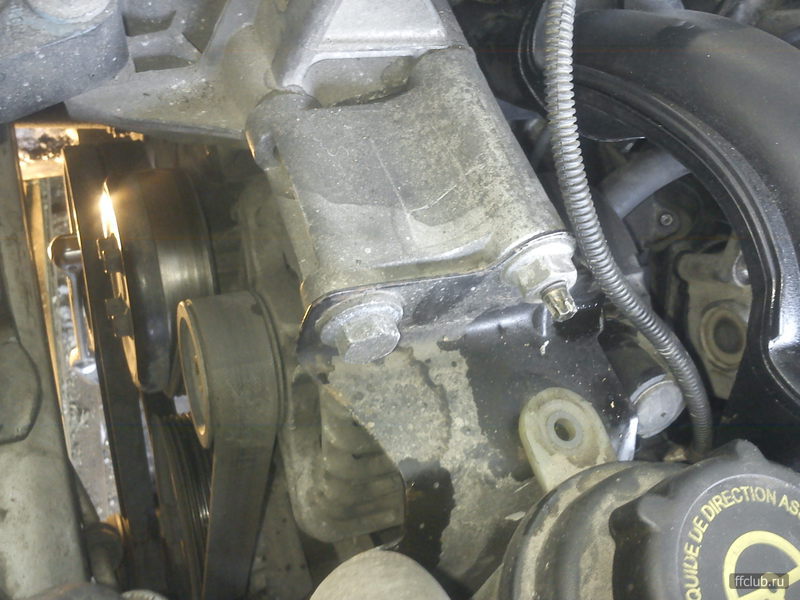

5. дальше снимаем ремень генератора. путем откручивания шкива помпы. 2 ключа на 10, в разные стороны. плюс откручиваем болт и гайку с генератора, и монтажкой подаем генератор до упора вперед.

6. дальше снимаем боковую крышку , под которой ремень. У меня она открутилась, но при снятии лопнула. Пичалька. Оставил как есть.

7. после крышки - буде доступен ролик натяжения ГРМ, он нам и нужен. берем кусок медной проволоки, цепляем за дырку на ролике и фиксируем , второй конец проволки тянем вверх, ролик при этом ослабляет ремень. как натянули - крепим второй конец проволки за опору движка. Вставить чеку при не снятом ролике - нереально.

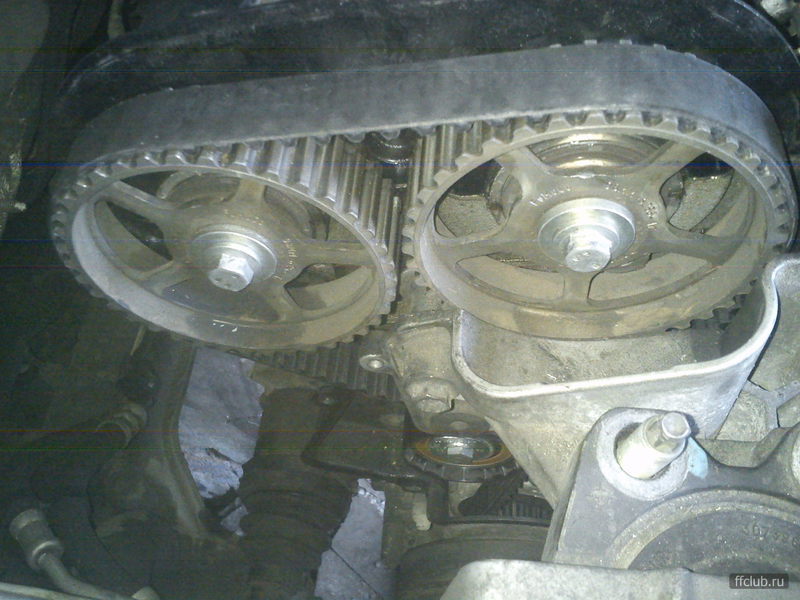

8. стаскиваем ремень со звездочек распредвалов. проверяем как выставлен коленвал, выставляем распредвалы по планке. Пытаемся натянуть ремень на переднюю звезду. Если не совпадает на ползуба (у меня так было) то снимаем планку,чуть поворачиваем на ползуба по часовой переднюю звезду, и натягиваем ремень (я решил что ползуба - это фигня ,

9. потом так же на заднюю звездочку, потом ослабляем проволку, выкручиваем фиксатор коленвала, и делаем 2 - 4 оборота коленвалом. и ставим его опять в ВМТ . Дальше смотрим встает планка в распредвалы или нет. У меня она в передний встала, а в задний нет.
Дальше если не встала - то прикидываем на сколько зубьев надо сдвинуть, и помечаем маркером на ремне и звездочке, причем - там где должна быть. Дальше за проволку ослабляем ролик, скидываем ремень, поворачиваем вал наскока надо и натягиваем ремень обратно. отпускаем ролик и снова 2-4 оборота коленвала. после - снова проверяем. У меня со 2-го раза получилось .

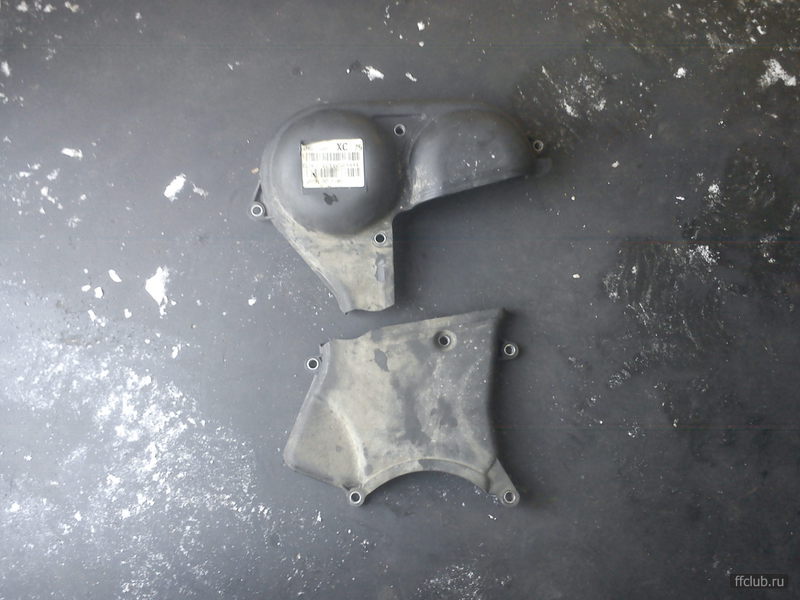

10. Сборка. Ставим крышку сначала верхнюю, потом крышку ремня ГРМ.

11. ремень генератора натягиваем так: ставим шкив помпы, (тоже гимор) потом скидываем ремень генератора с коленвала, в сторону движка, натягиваем ремень "как было" на все валы кроме коленвала. Потом крутя ключем коленвал потихоньку натягиваем ремень. После - прикручиваем генератор - он натянет ремень. дальше все ставим обратно в обратном порядке.

Ну вобщем то все . у меня заняло 2 дня , 5 + 2 часа , но в основном так долго из-за мороза , в холодном гараже не айс гайки крутить явно. так что всем удачи, и кто возьмется - в мороз не советую делать

Очень простая замена ремня ГРМ на Ford Focus 2 с двигателем HWDA 1,6 100 л. с. (без муфт VCT. )

Сегодня к нам заехал яркий представитель американского автопрома, Ford Focus 2 рестайлинг с двигателем 1,6 100 лошадей, замена ГРМ и ещё по мелочи. Данный двигатель HWDA принципиально отличается от аналогичного 1,6 HXDA 115 лошадок только отсутствием муфт VCT. На спидометре 100000, хоть это и немного раньше рекомендуемого интервала замены, но как говорится лучше перестраховаться.

При обрыве ремня ГРМ на двигателе HWDA гнет все клапаны.

Инструмент и приспособления

Вот собственно и сам пациент.

Подготовительные операции

Снимаем высоковольтные провода и выкручиваем свечи, что бы в последствии было легче крутить коленвал. Так же откручиваем 11 болтов на 10 и снимаем клапанную крышку.

Откручиваем крепление расширительного бочка и отводим его в сторону, антифриз не сливаем.

Пока не сняли ремень генератора сорвем четыре болтика на 10 шкива помпы.

Операции по снятию компрессора кондиционера и генератора, описанные далее нужны если вы оставляем старые ремни, ну а если нет просто срезаете ремни ножом и пропускаете эти пункты.

Отсоединяем минусовую клейму аккумулятора. Откручиваем четыре болта компрессора кондиционера, отводим его в сторону и снимаем ремешок.

Отворачиваем болт и гайку, держащий кронштейн генератора и бачок ГУР.

Откручиваем нижней болт генератора.

После чего выкручиваем шпильку, генератор сместится вниз и можно будет снять ремень.

Поддамкрачиваем двигатель и демонтируем опору.

Выкручиваем несколько болтов на 10 и снимаем переднею защитную крышку ремня ГРМ.

На снятой крышке видно расположение болтов.

Далее демонтируем кронштейн, два болта спереди.

Выставляем верхнею мертвую точку

Для этого вращаем коленвал по часовой стрелки до момента, когда прорези на распредвалах встанут параллельно плоскости головки и в них можно будет вставить фиксатор распредвалов, в нашем случае обычный тридцать второй уголок.

Выкручиваем заглушку снизу.

Из набора нам понадобится только фиксатор коленчатого вала и натяжного ролика.

Закручиваем фиксатор вместо заглушки, он должен заблокировать коленвал от поворота по часовой стрелки. Можно снять фиксатор распределительных валов и проверить, покрутив коленвал.

Снимаем правое переднее колесо и брызговик. Убедившись, что все стоит на своих местах и заблокировано, приступаем к самому интересному, откручиваем болт шкива коленчатого вала. Я блокировал его универсальным фиксатором, а помощник через полутораметровый удлинитель срывал его.

Снимаем шкив и открутив три болтика демонтируем нижнею крышку ГРМ.

На всякий случай ставим две метки на звездочки распредвалов.

Фиксируем натяжной ролик, после чего откручиваем его и снимаем вместе с ремнем ГРМ.

Установка нового ремня ГРМ

Ставим новый ремень ГРМ и натяжной ролик, снимаем фиксатор ролика, тем самым натягивая ремень.

Не забываем про направление вращения ремня.

Убеждаемся, что коленвал уперся в наш фиксатор, после чего ставим на место нижнею крышку ГРМ и шкив коленчатого вала. Ставим новый болт коленвала.

Повторное использование болта не допускается.

Затягиваем его моментом 40 Н/м + доворачиваем на 90 градусов. После снимаем все фиксаторы и проворачиваем коленвал два оборота. Метки на распредвалах должны совпасть и фиксаторы коленвала и распредвала встать на свои места. Далее устанавливаем все детали в порядке обратном снятию. Все просто, главное внимательность ну и прямые руки конечно же.

Видео замены ремня ГРМ Форд Фокус 2 1,6 100 л.с

Самостоятельная замена ремня ГРМ на Форд Фокус 2 1,6 (видео + фото).

Добрый день. Тема сегодняшней статьи – замена ремня ГРМ Форд Фокус 2 (1,6 л. 100л.с.). Приведенная инструкция позволит заменить ремень ГРМ своими руками в обычном гараже.

Итак, для замены ремня ГРМ на Ford Focus 2 нам потребуется: качественный ремень ГРМ, инструменты, «расходники» и прямые руки.

Конструктивные особенности Форд Фокус 2 1,6 (как 100, так и 115 л.с.).

Поскольку это «Форд», необходимо смириться с небольшими затруднениями в работе:

1) Ремни привода вспомогательных агрегатов не имеют натяжных роликов. Из-за этого нам придется их срезать, и для установки покупаем новый комплект с приспособлениями, либо постараемся установить на место старые, воспользовавшись смекалкой, например можно снять шкив помпы и ремень генератора не пострадает).

2) Все шкивы держатся только за счет силы трения, так как не имеют шпонок, поэтому нужно хорошенько все продумать, перед тем как откручивать.

Чтобы избежать этих сложностей мы вам представим, наиболее продуманную технологию замены ремня.

Производителем, замену ремня ГРМ рекомендовано проводить через 60 тысяч км. На практике, возможно, потребуется провести замену раньше.

Появление следующих факторов при эксплуатации машины подсказывают о необходимости проведения смены ремня ГРМ:

вибрация двигателя (троение или неровная работа в следствии изменения работы ГРМ)
черный выхлоп (неверный момент зажигания из за нарушения работы ГРМ)
затрудненный запуск
слышны посторонние шумы в ременном приводе (умирают ролики, но ремень тоже придется заменить)

Запчасти, которые нам потребуются:

Если не получится купить фиксатор коленчатого вала, его можно сделать самостоятельно. Вот его размеры:

Подный набор для фиксации валов при смене ГРМ на двигателье 100 л.с. (без системы изменения фаз ГРМ), выглядит вот так:

Технология замены ремня грм.

Если вам лень читать, вот видео инструкция с заменой ремня:

Работу выполняем на яме.

1) Снять высоковольтные провода и выкрутить свечи, это в дальнейшем сильно облегчит процесс, когда будем крутить коленвал.

2) Открутив 11 болтов на 10, убираем клапанную крышку.

3) У расширительного бочка открутить крепление и отвести его в сторону, антифриз можно не сливать.

4) Далее выкручиваем 4 болта на 10 шкива помпы.

5) Если старые ремни не оставляем, тогда их просто срезаем ножом.

6) Если Вы решили оставить старые ремни, тогда нужно убрать генератор и компрессор кондиционера.

6.1. Отключаем на аккумуляторе минусовую клемму.

6.2. У компрессора кондиционера выкручиваем 4 болта, отодвигаем его в сторону.

6.3. Ремешок снимаем.

6.4. Откручиваем гайку и болт, удерживающие бачок ГУР и кронштейн генератора.

6.5. Затем выкручиваем нижний болт генератора

6.6. После убираем шпильку, генератор смещаем вниз и снимаем ремень.

7) Домкратом приподнимаем движок, убираем опору.

8) Болты откручиваем и снимаем защитную переднюю крышку ремня ГРМ.

9) Продолжаем демонтаж – убираем кронштейн.

10) Маркером ставим метку. По часовой стрелке двигаем коленвал пока на распредвалах прорези не встанут параллельно плоскости головки, вставляем в них фиксатор распредвалов.

11) Снизу убираем заглушку и на ее место вкручиваем фиксатор, который заблокирует коленвал от поворота.

12) Снять переднее правое колесо. Проверив, что все заблокировано, открутить болт шкива коленчатого вала. Здесь не помешает помощь помощника.

13) Убрать шкив и освободить нижнюю крышку ГРМ.

14) Зафиксировать натяжной ролик, и открутив, снимаем его вместе с ремнем ГРМ.

15) Наконец начинаем устанавливать новый ремень ГРМ и ролик натяжной. Сняв фиксатор с ролика, происходит натяжение ремня.

16) Устанавливаем на свои места нижнюю крышку ГРМ и шкив коленчатого вала. Нельзя повторно использовать болт коленвала, поэтому обязательно ставим новый! Затягиваем его моментом 40 Н/м и довернуть на 90 0 .

17) Снять все фиксаторы, провернуть коленвал, чтобы совпали все метки на распредвалах. Дальше собираем в обратном порядке все детали.

Наша работа окончена.

Как вы могли заметить, данная задача не входит в разряд не выполнимых. Главное внимательность и аккуратность!

Заключение.

На сегодня всё, надеюсь, статья по замене ремня ГРМ на Форд Фокус 2 с мотором на 1,6 л, 100 л. с. была для полезна и ответила полностью на ваши вопросы.

Замена ремня ГРМ на Форд Фокус 2

Замена ремня ГРМ на автомобиле Ford Focus 2 по регламенту производится от 100 тыс. км, но, как показывает практика, может потребоваться намного раньше — где-то уже на 60 тыс. км. Все напрямую зависит от условий эксплуатации.

Признаки неотложной замены ремня ГРМ ФФ2

появление маслянистых следов на поверхности ремня;
трещины, подрезы, отхождение ткани от резины;
появление на внешней поверхности складок, трещин, углублений или выпуклостей;
- изношенная торцевая поверхность;
Особого внимания при замене ремня заслуживает процедура совмещения меток.

Обязательным условием для успешной процедуры является наличие спецнабора по установке фаз газораспределительного механизма.

Какой оригинальный ремень ГРМ и его аналоги ставить Форд Фокус 2?

Ремень ГРМ Форд Фокус 2 с двигателем 1.6 Duratec имеет оригинальный комплект для замены с артикулом Ford 1 672 144. Его цена составляет примерно 3584 рублей и он является лидером продаж. В этот комплект входят:
- ремень ГРМ — 1 823 388, по цене около 1536 руб.;
- ролик-натяжитель — 1 361 840, по цене около 2093 руб.;
- болты креплений, общей стоимостью около 500 руб.
Также можно приобрести комплекты замены ремня ГРМ от других производителей:
Автомобиль устанавливается на двухстоечный подъёмник.

С АКБ снимается клемма.

Демонтируется металлическая защита ДВС.

На данном автомобиле ремни навесных агрегатов не предназначены для повторной установки.

Ремни навесных агрегатов срезаются.

Откручиваются два болта и одна гайка крепления генератора, снимаются электрические разъёмы.

Выкручивается верхняя шпилька, снимается генератор.

Откручиваются четыре болта крепления верхней опоры ДВС.

Демонтируется верхняя опора ДВС.

Откручивается кожух ремня ГРМ.

Демонтируется крышка и кронштейн верхней опоры ДВС.

Снимаются свечные провода и отворачиваются болты крепления клапанной крышки.

Снимается клапанная крышка.

Демонтируется переднее правое колесо.

Снимается правый подкрылок.

Для нахождения верхней точки коленвала, он вращается по часовой стрелке. Затем он стопорится специальным стопором.

Между распределительными валами устанавливается специальная планка.

Откручивается болт шкива коленвала.

Демонтируется шкив коленвала. Так как он сидит очень прочно, для этой цели используется специальный съёмник.

Откручивается и снимается нижняя часть защитного кожуха ремня ГРМ.

Общий вид ремня ГРМ без защитных кожухов и клапанной крышки ДВС.

Откручивается ролик натяжителя ремня ГРМ.

Снимается сам ремень ГРМ.

Снятые ремень ГРМ и ролик натяжителя.

Блок очищается от пыли и грязи.

Устанавливается новый ролик натяжителя ремня ГРМ.

Одевается и натягивается новый ремень ГРМ.

Очищается от грязи шкив коленвала и нижний кожух ремня ГРМ.

Шкив и нижний кожух ремня ГРМ устанавливаются обратно.

Перед установкой вымывается клапанная крышка.

Чистая крышка устанавливается на новую прокладку клапанной крышки.Прокладку необходимо менять при каждом снятии и установке крышки, так как старая прокладка может не обеспечить должной герметичности.

Специальная планка снимается с распредвалов и обезжиривается место посадки клапанной крышки.

Клапанная крышка устанавливается на место.

Последующая сборка навесных элементов производится в порядке, обратном снятию.Перед тем как завести двигатель, обязательно, в ручную проворачивается коленвал и проверяется правильность установки меток ремня ГРМ.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Метки ГРМ Форд Фокус 2 двигатель 1,6 16V

Когда менять ремень ГРМ на Форд Фокус 2?

Когда менять цепь ГРМ на Форд Фокус 2?

гнет! читайте блог на сайте есть таблица. http://atlib.ru/blog/132-gnet-li-klapana

Гнет ли клапана если порвется ремень грм?

Жаль что поздно ознакомился с информацией, буквально на днях уже отвез в сервиз на замену. Очень жаль, зато в дальнейшем буду иметь ввиду как это делается. Да и ваш сайт теперь всегда под рукой.

Чуть-чуть пораньше бы мне почитать(( Всё очень толково разложено по полочкам, оказывается, мог бы и сам. А так 600 рубликов в сервисе содрали, правда и сделали за 20 минут, сам дольше ковырялся бы.

Есть несколько не описанных нюансов, например, болт шкива коленвала одноразовый и закручивается по нормативам 40 нм с докруткой до 90 градусов, почему тут это не описано !? Если этот болт откручивается то всю голову, если не весь движок, на свалку потому что на шкиве ГРМ и на шкиве коленвала нет ни шпонок, ни шлицов, ни конусов. Это все держится на одном единственном болте! так что.

Около недели назад самостоятельно произвел замену ремня ГРМ на своем Фокусе по рекомендациям с этого сайта. Процедура заняла около 40 мин. Ничего особо сложного не было.

Проверяем ремень ГРМ на Форд Фокус 2 своими руками

Часть двигателей, устанавливаемых на второй Фокус, оборудованы ремнём привода газораспределительного механизма, а часть имеют цепной привод.

Особенности двигателей на Форд Фокус 2

Под капотом Форд Фокус 2 1.6

На бензиновых моторах объёмом 1,4L, 1,6L, 1,6 L TiVCT, 2,5L TiVCT установлен зубчатый ремень.

Компания-производитель говорит о необходимости проверки состояния приводного ремня не реже, чем один раз в 30 000 км или чаще. Как проверить ремень ГРМ на Форд Фокус 2 и что для этого нужно знать, разберёмся сейчас.

Опасности, грозящие при износе ремня ГРМ

30 000 км, выделенных заводом на проверку состояния зубчатого ремня, цифра довольно условная.

Дело в том, что износ ремня прогнозировать сложно, его состояние может зависеть не только от качества, заложенного при изготовлении, но и от состояния двигателя. Кроме того, что ремень работает при высоких нагрузках и высокой температуре, на него могут попадать эксплуатационные жидкости, масла (антифриз, тормозная жидкость, вода), а контакт с ними разрушает структуру и поверхность ремня, появляются трещины, возникает расслоение резиноматериала, появляется риск обрыва ремня.

Симптомы износа ремня

Этот ремень ГРМ в критическом состоянии – нужна срочная замена!
- Зубчатая поверхность ремня, внутренняя, ни в коем случае не должна иметь подрезов зубьев, заломов, а тем более, недостающих зубов.
- Наружная часть ремня, кроме следов физического износа и расслоения, не должна иметь следов подгорания или следов замасливания, попадания антифриза.
Даже незначительное рассогласование углов поворота коленвала и распредвала приведёт к очень нежелательной встрече клапанов с поршнями. Это чревато загибом клапанов в лучшем случае, а в худшем — разрушением поршней , загибом шатунов или разрушением коленвала. Исходя из этого, проверяем состояние ремня как минимум каждых 30 тысяч пробега.

Проверка ремня ГРМ на втором Фокусе

Если на поверхности ремня находим малейшие намёки на повреждение, немедленно меняем его, но перед этим необходимо выяснить происхождение масляных потёков и устранить течь, если она есть.

Также ремень меняется при выходе из строя натяжного ролика, но и при визуально хорошем состоянии ремня, тянуть с заменой за 100 тысяч км не рекомендуется. При замене ремня вместе с ним в обязательном порядке меняются поликлиновые ремни привода гидроусилителя и кондиционера, натяжной ролик и одноразовый болт крепления натяжного ролика.

Проверку состояния ремня лучше проводить с помощником, поскольку понадобится проворачивать коленвал вручную и одновременно следить за состоянием ремня. Работу проводим в таком порядке:
1. Устанавливаем автомобиль на смотровую яму или эстакаду.
2. Идём под машину и откручиваем три самореза защитного щитка битой Torx T30, находим их на рамке радиатора.
Вид снизу на защиту двигателя.

Чтобы добраться до ГРМ, снимаем верхнюю декоративную крышку двигателя.

На фото помечены болты крепления крышки ГРМ.

Выводы

Если ремень не имеет визуальных недостатков и пробег от последней замены не превышает 100 тысяч, проводим сборку в обратном порядке, но при необходимости начинаем замену ремня ГРМ. Так можно самостоятельно оценить состояние ремня привода ГРМ на бензиновых моторах Форд Фокус второго поколения. Удачной всем работы и добрых дорог!

Через сколько менять ГРМ на автомобилях Ford Focus?
Полный расклад по всем двигателям и модификациям

Какой привод ГРМ на Вашем Форд Фокус? Цепь или ремень?

Зубчатый ремень привода ГРМ появился на серийных моделях не так давно. До этого распредвал приводился в движение либо через систему шестерён (на совсем уж древних ДВС), либо металлической цепью.

Автомобили Форд Фокус, в зависимости от модификации, могут иметь в конструкции привода ГРМ как цепь, так и ремень, это зависит от модели установленного двигателя.

Какие двигатели с цепью, а какие с ремнём? Чем цепь лучше или хуже ремня? Через сколько км. пробега нужно менять цепь, а через сколько ремень? Какие запчасти лучше использовать при замене? Обо всем этом и многом другом, поговорим в данной статье.

FORD FOCUS I (1 поколение)

Двигатель Форд Фокус 1, точнее двигатели в нашей стране предлагались только бензиновые.

Следующие два мотора Focus I рабочим объемом 1.8 и 2 литра из серии Zetec-E являются братьями близнецами. Разница лишь в диаметре цилиндров. В приводе этих двигателей используется ремень ГРМ.

FORD FOCUS II (2 поколение)

Что касается Форд Фокус второго поколения, то на нашем рынке для данной модификации использовалось шесть двигателей, не считая топовые спортивные комплектации RS и RS500.

FORD FOCUS III (3 поколение)

Модельный ряд двигателей на автомобилях Форд Фокус 3 поколения значителен. Это модифицированные 1.4 и 1.6 экобуст движки, а также 2.5 турбо моторы, имеющие 300 л.с. в RS версиях.
1. Двигатель Ford Focus Duratec Ti-VCT 1,6 л. 105 л.с. Имеет ременный привод ГРМ.
2. Двигатель Ford Focus Duratec Ti-VCT 1,6 л. 125 л.с. Также имеет ременный привод ГРМ.
3. Двигатель Ford Duratec HE Ti-VCT 2,0 л. 150 л.с. создан Mazda. Это GDI двигатель с цепным приводом ГРМ.
Что лучше — цепь или ремень?

Конечно, однозначного ответа на этот вопрос никто не даст, так как каждый из типов имеет как преимущества, так и недостатки, но провести сравнение возможно, и каждый сможет самостоятельно сформулировать. что лучше именно для него.

1. Ресурс. Здесь цепь однозначно выигрывает, поскольку завод даёт гарантию на цепные приводы ГРМ не менее 200 000 км. Ремень же может прожить от 50 до 100 тысяч пробега. А возможно и больше, так как в тех. регламенте Форд Фокус Вы не увидите рекомендаций по замене ранее чем через 120 000 км.

2. Шумность работы. Ремень почти не шумит, а цепь работает шумновато и чем старше цепь, тем сильнее она вытягивается и сильнее шумит. Насколько это актуально в условиях неплохой шумоизоляции Фокуса, зависит от слуха автовладельца, но факт остаётся фактом.

3. Цена замены. Здесь ремень выгоднее, поскольку и он сам и его замена в разы дешевле цепи. Но и менять его нужно чаще, а замена ремня ГРМ на Фокусе — ещё та акробатика. При этом шкивы не установлены на шпонки, а фиксируются на конус, что осложняет и замену, и настройку, и сборку двигателя.

4. Характеристики работы. Цепь в этом плане лучше, поскольку во время работы она не растягивается, поэтому углы установки фаз газораспределения всегда стабильные. Но при этом ремень эластичен и отлично гасит крутильные колебания. А они влияют на ресурс вкладышей коленвала и постели распредвалов. Зато ремень боится резких перепадов температур, не переносит масла и антифриза, изнашивается независимо от пробега.

5. Ременной ДВС быстрее раскручивается. Это тоже общеизвестный факт, который обусловлен тем, что ремень имеет наибольший КПД. То есть он создает наименьшее сопротивление на весь механизм ГРМ. Это обстоятельство позволяет раскручиваться быстрее, в то время, как цепной создает наибольшее сопротивление на всю систему, что и негативно отражается на наборе скорости.

Как видим, у каждого типа привода есть свои недостатки и положительные стороны, поэтому подходить к этому вопросу с точки зрения «что-то 100% лучше» бесполезно.

Поэтому дадим лишь одну рекомендацию — независимо от типа привода, следите за его состоянием как можно чаще и применяйте необходимые меры при первых же признаках неисправности. Для того, чтобы держать данный узел под контролем, проводите регулярное техническое обслуживание, в процессе которого, проводится осмотр и диагностика основных узлов автомобиля.

Подходящие услуги нашего автосервиса:

Через сколько менять ремень ГРМ?

По регламенту ремень ГРМ на автомобилях Форд (ДВС Duratec 1,4L и 1,6L) должен заменяться каждые 120 000 км. пробега или 8 лет эксплуатации.

Это официальные цифры, то есть усреднённый показатель, в рамках которого Форд предполагает сохранение работоспособного состояния ремня ГРМ на Фокусах. Однако важным параметром являются моточасы. Одно дело, когда машина ездит в трассовом режиме с постоянной высокой скоростью и совсем другое - передвижение в условиях мегаполиса с его светофорами и тотальными заторами.

Вместе с ремнем рекомендовано менять ролики. Они отвечают за нормальное вращение рабочих систем с нормальным сопротивлением. О роликах забывать не следует, замена только одного ремня может привести к разным проблемам - от повторной замены, до быстрого обрыва.

Ремень ГРМ на Форд Фокус также следует менять, если вы заметили:
- наличие механических повреждений с зубчатой стороны ремня, его высокая, визуально определяемая степень износа;
- наличие трещин и других повреждений с внешней стороны привода;
- масляные следы на поверхности ремня, способные разрушить материал.
Также, на сокращение регламентного срока замены влияют и другие факторы, а именно, стиль езды и условия эксплуатации. Но за многолетнюю практику, мы не разу не встречали автовладельца, который бы считал что его автомобиль эксплуатируется в неправильном режиме, поэтому совет один - обращайте внимание на состояние ремня и применяйте меры заблоговременно.

Подходящие услуги нашего автосервиса:

Через сколько менять цепь ГРМ?

По регламенту Форд цепь ГРМ должна заменяться:
1. 1.8L (бензиновые) рекомендуется каждые 200 тыс км. пробега.
2. 2.0L (бензин) — 240 тыс км. (г/в до 12.2015), начиная с 01.2016 — 200 тыс. км.
При этом регламент на замену здесь скорее носит рекомендательный характер. Цепи рвутся крайне редко, при предельном растяжении, когда метки уже ушли и мотор потерял тягу, поэтому нужно ориентироваться на степень износа цепи и деталей привода ГРМ.

В среднем, по отзывам владельцев Фокусов всех поколений, цепная передача ГРМ служит от 200 до 350 тыс. км. пробега. Показатель варьируется в зависимости от стиля езды водителя и качества применяемого моторного масла, которым смазываются звенья и шестерни.

Цепь ГРМ на Форд Фокус также следует менять, если вы заметили рокочущий звук, доносящийся из-под крышки при работе силового агрегата. Рокот ослабленной цепи ни с чем не спутаешь, он слышен с той стороны, где расположен механизм газораспределения. В принципе, других внешних показаний к замене нет, так как на звук влияет любая из неисправностей, будь то растяжение, люфт или износ натяжителей.

Общие признаки износа привода ГРМ и последствия неисправности

Хоть ремень, хоть цепь ГРМ, являются важнейшим автомобильным узлом, призваным обеспечивать нормальное функционирование газораспределительной системы и двигателя в целом. Благодаря приводу коленчатый и распределительный валы вращаются одновременно и, соответственно, выполняется синхронная работа поршней и клапанов. Поэтому, при неисправности, меняется работа двигателя, в принципе.

1. Нарушение запуска двигателя, падение его мощности, неровная работа на х/х

Если привод ГРМ значительно изношен или растянут, он в процессе работы может перескакивать на несколько зубьев. В результате этого нарушается работа системы зажигания. Выражается это в преждевременном или, наоборот, запоздалом воспламенении топливной смеси, в итоге двигатель запускается неуверенно, а после запуска начинает сильно вибрировать и резко терять тягу.

2. Появление дыма из выхлопной трубы сопровождаемое повышением расхода

Неисправность выявляется в том числе и по выхлопу. Появление характерных хлопков при работе двигателя, а также черного дыма говорит о перенасыщенной топливной смеси, ее неполном сгорании. Одной из вероятных причин данного проявления служит изношенный привод ГРМ.

3. Полная остановка двигателя

Полная остановка автомобиля на ходу может означать, что произошёл обрыв. В таком случае, при попытке запуска мотор не будет заводится, а стартер будет вращаться легче обычного.

Последствия очевидны. Если откладывать визит в автосервис на неопределенный срок, при обрыве к уже неисбежной замене привода Вы получите следующие дополнения:
1. Часто - погнутые клапана.
2. Реже - пострадавшие поршни и рабочие камеры ГБЦ.
3. Очень редко, но не исключено - необратимые повреждения сопряженных агрегатов.

Как выбрать новый комплект ГРМ для замены?

Как и прочие автомобильные запчасти, цепи и ремни ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. У многих автовладельцев возникает вопрос, стоит ли брать оригинальные детали или можно сэкономить приобретая аналог. Давайте разберемся, что к чему.

Оригиналы: цена на оригинальные детали от Форд, конечно, выше. Но у них есть несомненный плюс – они полностью подойдут под тип и геометрию (габариты и межосевой интервал). Или, как говорят автолюбители, «встанут как родные», а значит, и прослужат дольше.

Оригинальная деталь не обязательно должна быть изготовлена Фордом — для Фокусов натяжные детали могут производить компании под другим брендом. Но все они устанавливаются на конвейре Форда, то есть идеально подходят для Фокусов.

Аналоги. Есть также качественные аналоги. Цена и качество могут не слишком сильно отличаться от оригинала. На них нет этикетки Форд, однако они могут подойти по характеристикам. Среди тех, что пользуются популярностью и подходят для Фокуса, выделяют два бренда:

Bosch из Германии. Фирма, славящаяся в России качеством продукции. Выпускает комплектующие и для других автомобильных систем.
Dayco из Италии. Компания, специализирующаяся именно на выпуске ремней ГРМ.

Подделки. О дешевых деталях из азиатских стран, подделываемых под бренд или даже аналоги, говорить излишне. Опытный глаз автомастера отличит их сразу. Служат они, как правило, недолго. В нашем автосервисе для замены заказываются ремни только у проверенных поставщиков.

На что обратить внимание при покупке цепи ГРМ?

Проверьте цепь на прогиб: возьмите её за один конец и держите плашмя. Второй конец должен провисать не больше, чем на 10 мм.

Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель.

Солидные производители поставляют наиболее полные комплекты для выполнения замены цепи ГРМ. Они включают в себя кроме перечисленного, необходимые прокладки и уплотнения, крепеж.

Цепной привод ГРМ весьма чувствителен к качеству смазки. Несоблюдение рекомендаций автопроизводителя относительно количества масла, его качества и периодичности замены увеличивает риск возникновения неприятностей с цепью. У многих двигателей натяжитель цепи запитан от системы смазки, поэтому качество его работы зависит от уровня давления масла.

На что обратить внимание при покупке ремня ГРМ?

Современный ремень ГРМ — это высокотехнологичная деталь, обладающая высокой прочностью, устойчивостью к повышенным динамическим нагрузкам и износу. В качестве материала для изделия на Форд Фокус используют неопрен либо полихлорпрен, усиленные стекловолоконным, нейлоновым или хлопковым кордом.

Если вы боитесь ошибиться с выбором изделия для замены, обратитесь к специалистам нашего сервиса. Они по VIN-коду подберут подходящий для вашего автомобиля ремень ГРМ.

Выбирая ремень ГРМ на замену, оценивайте его эластичность. Качественное изделие должно хорошо гнуться. Высокая жесткость ремня говорит о его низком качестве.

Дефекты вроде наплывов, пор или зубцов недопустимы.

Старайтесь покупать детали у проверенных продавцов, чтобы уберечься от подделок. На замене ремня ГРМ не экономьте. Пользуйтесь услугами квалифицированных специалистов, которым вы полностью доверяете.

В нашем автосервисе стоимость замены цепи и ремня ГРМ, как и в принципе ремонта автомобилей Форд — одна из самых низких в Зеленограде. Хотя сама процедура с учетом месторасположения ремня и занимает определенное время даже у наших опытных мастеров.

Ford Focus Клуб

я на 70 тысяч поменял. раз на раз конечно не приходится, но думаю не стоит ждать 100-120 тысяч.

мое маленькое неопытное мнение))

pr0L@pS писал(а): я на 70 тысяч поменял. раз на раз конечно не приходится, но думаю не стоит ждать 100-120 тысяч.

мое маленькое неопытное мнение))

ЗАМЕНА ГРМ. КОГДА МЕНЯТЬ?

мое маленькое неопытное мнение))[/quote]
70 тыщ рано. Слышал что завод изготовитель даёт гарантию на ремень ГРМ 160000 км. Форд это надёжно. [/quote]

ну когда снимали, мастер сказал, что тот уже довольно изношенный. я правда не знаю, что за резинку от трусов вместо грм поставил предыдущий водитель :P

комплект (ремень+ролик) мне обошел 4 или 5 тысяч

70 тыщ рано. Слышал что завод изготовитель даёт гарантию на ремень ГРМ 160000 км. Форд это надёжно. [/quote]

комплект (ремень+ролик) мне обошел 4 или 5 тысяч[/quote]
Энто не водитель форда был виноват. Энто мастер разводчик такой папался. Почти уверен. :D

ЗАМЕНА ГРМ. КОГДА МЕНЯТЬ?

замена грм.когда менять?

ЗАМЕНА ГРМ. КОГДА МЕНЯТЬ?

Развод однозначный. Конечно и до 160000 км ждать как-то стремно, можно поменять чуть пораньше. Но вот тут советовать, только вредить. Читал в журнале "Автомеханик"(ну и журнал был супер для сервисменов ох. ый, жаль видимо не выжил в рыночных условиях, издавали в Питере), так вот в нем писали, что одна солидная фирма закупила несколько штук АудиА4, гарантия завода на ремни была около 120 тыщ, когда ремень порвался на втором авто, не доходя до предписанного срока, стали менять на 70000 км.

Вопросы на форум диагностам по Фордам. .
Грамотные диагносты знают, что блок управления постоянно подстраивает параметры управления двигателем в том числе и от показаний датчиков к\вала и датчика распредвалов и по им взаимным показаниям компенсирует отклонение фаз от вытяжки ремня или цепи.
Вопрос 1. Возможно ли в диагностической программе проследить фазовое изменение, указывающее на вытяжку ремня сверх допустимого значения?
Вопрос 2. Возможно ли по косвенным признакам(сдвиг зажигания на более раннее, смещение разгонной характеристики на более высокие обороты) так же определить об приближении окончания ресурса ремня?

Читайте также:
