Багги своими руками с двигателем лифан

Обновлено: 08.01.2025

сборка самодельной багги

Решили заняться с другом созданием мощного заднеприводного багги для езды по грунтовой дороге. Для себя определили, что разгон должен быть около 5 секунд до 100 км в час. В идеале выйти из 5 секунд. Строить по классической схеме, где сердце багги - это двигатель от ВАЗ нам показалось неинтересным. Долго думали, чтобы такое придумать и идея пришла сама собой. В свое время мы ездили с ним в Японию и уже там на выставках познакомились с входящими тогда в популярность электромобилями.

электромотор nissan leaf

За основу Багги мы взяли электрический бесколлекторный мотор от Nissan. Его изюминкой является большой крутящий момент порядка 280Нм с самого начала оборота. Так как багги электрический, а нынче тренд ко всему электрическому добавлять "e", то и наш проект мы назвали еБагги.

В японском электрокаре установлен синхронный трехфазный электромотор мощностью 80 киловатт (109 л.с.) при 2730-9800 оборотов в минуту. Двигатель Nissan Leaf дает крутящий момент 280 Н·м. Паспортный разгон до 100 км/ч составляет 11,9 с. , а максимальная скорость авто равна 145 км/ч. При весе автомобиля значительно превышающим вес нашего багги. График

багги сравнение мощности и крутящего момента от оборотов двигателя

По графику сразу видно, что диапазон работы оборотов двигателя гораздо выше, чем у 1.6 литрового атмосферного собрата. В электромоторе от 0-10500 оборотов. У атмосферника 900-6500. Во вторых полка момента в 280 Нм доступна сразу с 0 оборотов и вплоть до 2700 оборотов и далее идет плавное уменьшение крутящего момента. Связано это с тем, что с ростом оборотов магнитное поле не успевает за скоростью мотора и его влияние на отталкивание ослабевает. Именно поэтому в любом электромобиле типа Теслы, Лифа, да и просто троллейбуса/трамвая вы чувствуете с самого старта пинок а потом плавное ускорение. А вот пик лошадиных сил доступен не сразу, но зато с 2700 и вплоть до 10 тысяч оборотов. Если посчитать площади крутящего момента и мощности, то они будут не менее в чем в 2 раза превышать площади атмосферного двигателя.

электробатарея Nissan leaf

Один из самых дорогих элементов самодельной электробагги это высоковольтная батарея. Мы брали на разборке одну из самых недорогих. Основная задача это покатушки на даче и в деревне, никаких важных поездок по городу или межгороду не предвиделось. Цена батарейки с 6 делениями остатка емкости порядка 100 тысяч рублей. В нашей батареи остаток чуть более 60%, что с весом багги порядка 850 килограмм позволит кататься в районе 80 км по пересеченной местности. Мы хотели оставить именно родной корпус батареи от Ниссан Лиф. Почему? Во первых он герметичен, что позволит испытывать нашу багги и в водных условиях. Во вторых качество исполнения электроники самой батареи и ее защиты на самом высочайшем уровне. В дальнейшем мы можем экспериментировать, меняя ячейки батареи на более современные. Что позволит или значительно уменьшить массу при той же емкости батареи или увеличить емкость при примерно той же массе.

Параметры бaтapeи 24 кВтч; Tип Li-on; Koличecтвo ячeeк192 шт.; Cрок cлyжбы 5 лeт; Macca 270 кг Пoтpeблeниe элeктpoэнepгии нa 100 km 21 кВтч; Врeмя зapядки (220 Вoльт) 9 чacoв; Нoминaльнoe нaпpяжeниe 360 V.

каркас багги сделанной своими руками
подвеска самодельной багги

Основные компоненты подвески было принято решение ставить от Нивы, так как это крайне доступно по наличию и проверено десятилетиями. Исключениями явились картриджи стоек и задние пружины. Они от VW и Mercedes.

Но недостаточно, чтобы багги заработал, просто взять соединить батарею мотор и педаль воедино. Для таких задач нужен мозг, который будет все контролировать. Многие оставляют штатный ниссан, вырезая блок за блоком и часто получая ошибки на самых разных уровнях. Мы пошли дальше, вооружившись устройством для считывания команд CAN шины мы разобрались со всеми блоками, которые нам необходимы. Далее центральный контроллер мы сделали свой. На этапе отладки на ардуино. Далее перейдем на более правильные промышленные решения.

Собрав рулевое управление на багги, мы решили сделать наш проект радиоуправляемым и в дальнейшем автономным. Начали копать в сторону работы электромотора усилителя руля. Выяснили, что его принцип рассчитан на работу тензодатчика. Тензометрический датчик (тензодатчик; от лат. tensus — напряжённый) — датчик, преобразующий величину деформации в удобный для измерения сигнал (обычно электрический), основной компонент тензометра (прибора для измерения деформаций). Далее разобрались с командами, которые необходимо присылать на ЭУР в зависимости от скорости движения. Тем самым научились менять усилия ЭУР как нам надо. Изучив тензодатчик, поняли его непростое управление и сымитировать сигналы на ардуино, подключив библиотеки от пульта PS4 PRO.

Кому интересно, проходите по ссылке на этой картинке - она ведет на видео, где подробно показываем все этапы работы. Через неделю расскажем, как поставили на колеса и про первые испытания.

Багги своими руками это мечта из моего детства. Помню, как мы, дворовые пацаны лет 5 – 7 увлекались техникой. Собирали какие-то железяки, спорили о автомобилях и мотоциклах. Часто подходили к водителям, заезжающим к нам во двор и допытывались у них, сколько машина «берет» , то есть до какой скорости может разогнаться. Дядьки обычно отвечали, кто всерьез, кто шутя. Мы часами могли смотреть, как сосед ремонтирует своего железного коня, а потом устраивали бой за замасленные, отработавшие свое детали, место которым на помойке.

Среди нас даже ходили легенды о виденном лично таком чуде. Я часто мечтал, о том, как буду ездить по тропинкам и дорожкам на таком автомобильчике.

Прошло время, я подрос, научился обращаться с гаечным ключем, дрелью и паяльником. Конечно, из габаритов Москвича я уже вырос, да и для мотора он не подходил совершенно. Но желание соорудить что-то свое, с колесами и мотором меня не оставляло.

Первым собранным своими руками самоходом оказался электровелосипед.

Итак, что-же строить?

Собрать багги своими руками из отслуживших свое изделий совавтопрома?

Или соорудить четырехколесный веломобиль, установив туда моторчик типа советских Д6

А может собрать Cyclecar? Маленький автомобильчик на мопедных колесах с двигателем от мотоблока?

Или –же это будет трайк с обтекаемым кузовом из алюминия мощным электромотором и кучей литиевых аккумуляторов?

Думал я долго. У всех вариантов были свои плюсы и минусы:

Находить Оку и с помощью болгарки и кувалды раскручивать прикипевшие болты, а затем постоянно возиться с мотором не очень хотелось.
Веломобиль оказался бы хлипок для проселочных дорог, на цайклкаре не было подвески и коробки передач.
Электротрайк оказался слишком дорогим и привязанным к розетке.

Начал я с покупки двигателя. Высокая скорость мне была не нужна, следовательно, и не был нужен мощный мотор. Выбор был между мопедными движками и стационарными моторами от мотоблоков.

В пользу первых – наличие коробки передач, генератора, электростартера и сцепления, а вторые отличались большой тягой на низких оборотах, наличием бензобака и большим сроком службы.

Стационарный мотор от мотоблока

Свой выбор я остановил на двигателе Lifan 168, мощностью 5.5 лошадиных сил. Он тоже был оснащен генератором и электростартером, и в отличии от мопедных движков, не требовал отдельной покупки глушителя, бака и прочей мелочевки.

В качестве коробки передач – совершенно необходимой вещи для любого автомобиля, я приобрел КПП мотоцикла Днепр. Конечно, пришлось с ней немного повозиться, поменять масло и сальники.

С колесами тоже были муки выбора. Мопедные не подходили, потому-что плохо держали боковые нагрузки, автомобильные колеса не брал из-за стоимости и веса, колеса от тачек не выдерживали нагрузок. В результате купил колеса от мотоблока.

Ну и еще кучу разной мелочевки. Цепи, звездочки, регулятор напряжения для генератора, амортизаторы, подшипники, болты и гайки, труба из нержавейки для задней оси, тормозной диск от скутера и машинка от него же.

Покупаем сварочный аппарат и учимся варить железо

Заодно был куплен недорогой сварочный инвертор, Ресанта 140., пачка электродов, маска и краги. Испортив несколько метров металлолома и потратив половину электродов, я более – менее научился варить.

Рама укорачивалась, амортизаторы менялись местами, переделывалось рулевое управление и подвеска.

А деталь, которая соединяет первичный вал КПП и маховик я вообще нашел при разборке сарая. Наконец рама была сварена, закреплен двигатель и коробка передач. Самое первое ходовое испытание багги, собранная своими руками, прошла даже не имея рулевого управления. Я установил передние колеса на полуосях в отверстия рычагов передней подвески, включил заднюю передачу, запустил мотор и рукой поджал натяжной ролик. Автомобиль поехал.

Устройство моего багги

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

Как сделать багги своими руками. Описание конструкции

Сейчас самодельный автомобиль ездит, вызывая удивление и улыбки прохожих. Конечно, ему нельзя выезжать на дороги общего пользования. Проект не закончен, нужно усовершенствовать привод переключения передач, установить защитный каркас, более удобные сидения, светотехнику с аккумулятором. Но по тропинкам и проселочным дорожкам моя самоделка ездит достаточно неплохо. Благодаря коробке передач можно ползти с минимальной скоростью по грязи или разгоняться до 30 километров в час на ровной дороге. А удовольствие от прогулок, восторг сына, который прозвал самоделку Динамитом, сознание того, что смог сам собрать автомобиль, стоит и денег и потраченного времени.

Багги своими руками. Несколько фотографий в процессе постройки.

Задняя ось. Процесс подгонки и примерки. Один из корпусных подшипников еще не установлен.

Передняя часть багги. Впоследствии будет переделана.

В процессе создания.

Коробка передач и двигатель. Цепь не натянута. Натяжение регулируется подкладыванием металлических шайб под крепление моторамы.

Вид со стороны моторной передачи. Впоследствии установил центробежное сцепление. Полости в трубах заполнил монтажной пеной.

Общий вид самохода во время одной из испытательных поездок. Вместо сидения лист ОСБ.

Как это сделано, как это работает, как это устроено

Самое познавательное сообщество Живого Журнала

Автор поста решил для своего сына построить багги своими руками с нуля, проект был назван – «Буцефал»

использованы материалы:
-Двигатель «Lifan» 190F-R, 15 л.с, с понижающим редуктором и автоматическим сцеплением.
-Амортизаторы мотоцикла Восход – 4 шт.
-Шаровые опоры ВАЗ 2108 – 4 шт.
-Задний мост, барабаны и прочие детали от классики.
-Колёса также от жигулей.
-трубы (круглая, квадратная).
-металлический лист, полоса, уголок.

Из профильной трубы сварены рычаги передней подвески.

Сделаны крепления под амортизаторы.

Вырисовывается передняя подвеска для багги.

Далее начался процесс изготовления рамы автомобиля.

Установка рулевого управления.

Сборка задней подвески.

Сидение позаимствовано от ВАЗ-2108.

Из листового металла выгнута нижняя часть кузова.

Сделаны тормоза.

Тем временем был куплен двигатель «Лифан» мощностью 15 л/с.

Установили мотор.

Жми на кнопку, чтобы подписаться на "Как это сделано"!

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Мотоблоки — хорошие, высококачественные агрегаты. Но для многих повседневных задач куда лучше подходят багги. Потому важно выяснить, как сделать багги из мотоблока, что для этого понадобится, как правильно использовать созданную машину.

Конструктивные особенности

Главное, что нужно будет менять при создании багги из мотоблока, это рабочее место оператора. В мини-карах используется сиденье, что значительно упрощает длительную работу. Рама может быть куплена в готовом виде или сделана самостоятельно в связке с колесной базой.

Самый простой вариант — опорная рама без привода колесной пары, но с полноценным ручным управлением.

Некоторые люди делают полноформатный блок для мини-багги, куда входит даже рулевая колонка.

Но это скорее напрасная затрата времени и средств, которая не дает реального преимущества при езде. Стоит учитывать, что багги делится на две группы — предназначенную для туризма и используемую в спортивных, гоночных целях. Независимо от этого, надо соблюдать ограничение примерно в 300 кг. Потому от идеи использовать самый мощный мотор придется отказаться. Зато надо уделить внимание оптимальному балансированию конструкции.

Центр тяжести стараются располагать как можно ниже. Вся концепция багги направлена на максимальное повышение проходимости.

. Эту особенность учитывают и при выборе компоновки, когда определяют, куда лучше поставить двигатель.

Колесная база должна быть сравнительно коротка. Ходовую часть нужно усилить, потому что ее стандартный для мотоблоков уровень совершенно не годится.

Багги своими руками или лавочка с мотором

Электровелосипед — генеральная репетиция на пути к «багги своими руками».

Первым собранным своими руками самоходом оказался электровелосипед.

Он справа на фотографии. Конечно, купить батарею и колесо с мотором, а затем прикрутить все это на велик оказалось делом несложным. Но результатом я был доволен. Никогда не забуду первую поездку по ночному городу. Велосипед едет сам! Бесшумно! Не надо крутить педали! Тогда еще электоровелосипеды были редкостью в нашем городе, и часто обгоняемые велоколлеги провожали меня недоумевающими взглядами. Созданию самодельного автомобиля мне мешало отсутствие гаража, ведь даже велосипед с электромотором занимал значительное место в коридоре. И только переехав за город, в частный дом, где было место где развернуться, я и приступил к детальному обдумыванию — как именно собрать багги своими руками.

Начать делать багги своими руками лучше всего с такой части, как рама, ведь на неё мы будем устанавливать всё остальное. Для её изготовления мы взяли трубы. Сделать её не так уж и сложно. Нужно по схемам всё делать поэтапно.

Кузов для багги своими руками вы можете сделать разных вариантов, как чуть поменьше, так и чуть побольше. Первый вариант – и у вас мини багги, второй и с дополнительным сидением – у вас туристический багги. Повторюсь – главное всё делать по схемам.

Покупаем сварочный аппарат и учимся варить железо

Сцепление поначалу решил сделать так-же как и на мотоблоках – ременное с поджимающим роликом. Ну а рулевое управление – от автомобиля Ока. На всё — про всё ушло у меня около 25 000 рублей. Ну и началось. Я поленился сделать даже простой эскиз, не говоря уже о чертежах. За что впоследствии поплатился временем, металлом и деньгами. Что-то приходилось подгонять, обрезать, наваривать.

Рама укорачивалась, амортизаторы менялись местами, переделывалось рулевое управление и подвеска.

Самодельный багги для сына (27 фото изготовления)

Самодельный багги с двигателем от мотоблока: подробные фото и описание изготовления багги.

Приветствую! Решил сделать багги для сына. Кое какие запчасти уже были, кое что пришлось прикупить.

Далее показан сам процесс изготовления багги.

нижняя часть рамы, труба 25 мм.

с помощью трубогиба загнул боковины рамы

задний мост у меня был от ВАЗ-01, редуктор нашел по объявлению, подготовка и покраска моста, замена сальников

прикупил венец на 36 зубов и приварил его к фланцу редуктора ВАЗ, венец под 520 цепь от ИЖ мотоцикла

поначалу закрепил мост сзади жестко без подвески, чуть позже на фото покажу что сделал заднюю подвеску так как без артикуляции подвески ездить очень не комфортно.

перешел на переднюю подвеску, нижний рычаг от тойоты короллы в 110 кузове, купил дешево вместе со ступицами в сборе

изготовление передних стоек (койловеров) чашки делал из 100 трубы

передняя стойка готова, состоит из пружины от хонды црв укороченные и амортизаторов от сузуки джимни

передние койловеры на месте

сухой вид багги, еще много работы впереди

была переделана рулевая рейка от тойоты марк2, сместил механизм червяка к центру и чуть укоротил рейку

далее установлена рулевая колонка от тойоты короллы с большими переделками

дно транспорта сделано из 9 мм березовой фанеры и покрашено черной краской

Двигатель 4-х тактный мощностью 7 л.с.

Решил делать заднюю подвеску, лежали у меня от сузуки джимни передние продольные рычаги в сборе, решил применить их, при этом двигатель будет крепиться непосредственно на мосту

были изготовлены задние стойки, пружины от ваз 01 задние, амортизаторы от сузуки эскудо

к постапокалипсису готов! установил койловеры, сделал проушины для тяги панара, тяга от ВАЗ 01 только укороченная

установил главный тормозной цилиндр от сузуки джимни который подогнал друг:) так же прикрепил педаль тормоза так же от джимни, и педаль газа от короллы

сделав тестовый заезд на багги понял, что родной глушак совсем печальный, сделал самодельный из огнетушителя ОП2

глушитель теперь пацанский:)))

Устройство моего багги

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Самодельный багги для подростка

Самодельный багги-это один из лучших вариантов обучить вашего подрастающего ребенка вождению, привить любовь к технике с малых лет. Конструкция представленного багги простая и надежная, а так же довольно бюджетная. Пошаговые фото сборки прилагаются. Данный багги имеет бензиновый двигатель от мотоблока «Садко» мощностью 6.5 л/с расположенный в задней части машины, для ДВС сварено из трубы и профиля отдельная рама которая крепится к основному остову. Крутящий момент с двигателя передается на редуктор, а уже от него через цепную передачу на ведомую звезду задней оси приводящей в движение колеса.
Рама багги сварена из трубы 22 х 1.5 мм, для придания деталям нужной формы использовался трубогиб. Подвеска сделана интересным образом, а именно полуоси сидят на раме жестко, а вот полурама с двигателем имеют два спаренных амортизатора от мотороллера. Передняя подвеска так же на амортизаторах от скутера, рулевое управление самодельное такое же как на картах. Задние колеса от Отечественного мотороллера «Тулица» передние мотороллер.

Мощности двигателя хватает с запасом, чтобы катать подростка, даже взрослые не прочь прокатиться на багги)

И так, давайте рассмотрим конструктивные особенности машинки

Материалы

Инструменты

Пошаговые фото сборки багги своими руками. Задняя ось багги сделана из расточенной полуоси от автомобиля ЗИЛ, установлен самодельный дифференциал, тормозные диски, ведомая звезда от мотоцикла и опорные подшипники которые собственно и крепятся к раме удерживая ось в заданном положении. Передние колеса заимствованы от скутера, а задние от Отечественного мотороллера «Тулица» ОБРАТИТЕ ВНИМАНИЕ! Двигатель установлен на отдельную полураму, которая крепится к багги рычагами, а в верхней части крепятся два амортизатора от скутера, таким образом получается маятниковая подвеска с жестко сидящей на раме задней осью (см фото ниже) Рулевое управление самодельное сделано по принципу карта. Задние колеса мотороллер Передние скутер ДВС бензиновый 6.5 л/с «Садко» в основном устанавливается на мотоблоки и прочую садовую технику. Шкив 3 ручья Глушитель самодельный Редуктор передает крутящий момент на заднюю ось через цепную передачу и звезду от мотоцикла. Еще раз ВНИМАНИЕ! Рассмотрите как устроена задняя подвеска. В ходе испытаний были выявлены недостатки такой конструкции подвески и было принято решение переделать на независимую на каждое колесо и полуосями. Вот собственно что из этого получилось.. Как вы видите установлены А-образные рычаги. Передняя подвеска. Дифференциал и полуоси. Дисковые тормоза. Вот такой багги получился у автора, конструкция довольно простая, не считая того что для рамы потребуется труба пропущенная через трубогиб. Если есть мысли по упрощению изготовления рамы, то пишите комментарий (конструктивная критика приветствуется)

Как сделать багги своими руками. Описание конструкции

Багги своими руками. Несколько фотографий в процессе постройки.

Задняя ось. Процесс подгонки и примерки. Один из корпусных подшипников еще не установлен.

Передняя часть багги. Впоследствии будет переделана.

В процессе создания.

Общий вид самохода во время одной из испытательных поездок. Вместо сидения лист ОСБ.

Багги с двигателем от мотоблока чертежи

2. Не менее оригинален проект багги товарища vital-bmk из Мариуполя. Конечно это не отдельная самостоятельная машина, а ответвление в основном проекте, поэтому историю создания придётся отдельно вычитывать из БЖ.

ДРУГ багги -это в первую очередь машина отличная для приобретения опыта и навыков вождения экстремального в условиях бездорожья. Пошаговые фото багги сборки прилагаются. Багги по задумке автора быть должно надежной и прочной конструкции, а так же Основные. бюджетным узлы и агрегаты использованы от автомобилей производства Отечественного преимущественно ВАЗ.

Таким образом двигатель (ДВС внутреннего сгорания) бензиновый заимствован с 2109 ВАЗ, ШРУС переделанный, задние стойки от переделанные девятки передние, с расчетом под вес и двигателя от нагрузку расположенного в задней части машины. рейка Рулевая ВАЗ 2109 укороченная, шарниры наружние, ОДА от ОКИ. Дисковые тормоза установлены от Рама.

девятки самодельного багги сварена из трубы СТ-20 , трубы из подвеска 32х2 мм, основные дуги каркаса продольная мм , 45х2 50х2 мм и морда 30х2 мм.

Постройка обошлась багги автору примерно в пятьдесят тысяч что, рублей вполне бюджетно)

И так, давайте технические рассмотрим особенности представленной техники.

Материалы

КПП и ДВС ВАЗ 2109
трубы шовные толщина и диаметры стенки: 30х2, мм 50х2, мм , 45х2 мм, колеса мм
32х2 ВАЗ
амортизаторы и стойки ВАЗ ШРУС
2109
кулак от ВАЗ 2108
рулевая ВАЗ рейка 2109 укороченная
грунт и краска

сварочный

Инструменты аппарат
набор гаечных ключей
УШМ
трубогиб (болгарка)
слесарный и измерительный инструмент

фото Пошаговые сборки багги своими руками.
автор Первоначально произвел 3D моделирование будущей багги на затем, компьютере на основание этого составил чертежи.
передний и Кондуктор рычаг подвески.
Кулак от ВАЗ приварен 2108 к заднему рычагу подвески.
Места усилены соединения и проварены.
Донора завозят в гараж помощи при лебедки.

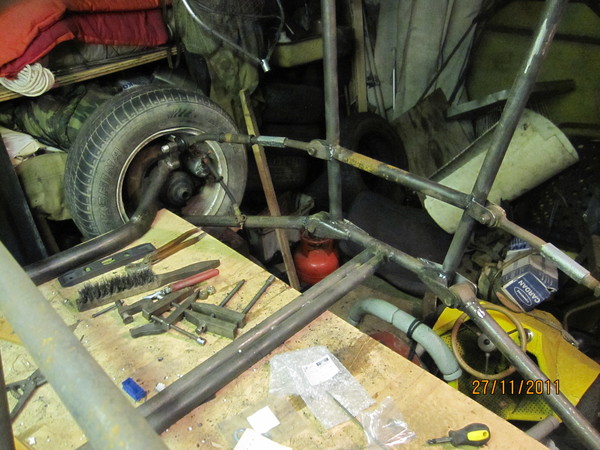

Специально для создания был багги сделан стол. Начало ..
К основанию главные привариваются дуги.
Затем корпус усиливается Задняя.
поперечинами подвеска.

Установлены колеса и вот выкатили впервые к гаражу.

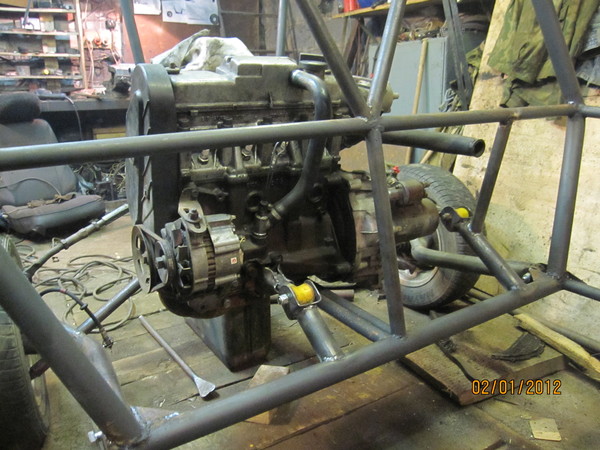

Установка двигателя.

Подгонка и приводов регулировка.

Сидение пилота.

Педальный узел.

Багги. AngryBro своими руками из ВАЗ

Рама багги для

Рама для багги своими чертежи (+ руками)

Чертежи багги своими руками

монстра вариант кстати вполне себе как, но заводит-нибудь после апокалипсиса. А пока пожить надо в этом мире, где все есть еще место красивому и разумному. Поэтому фотография вот багги, на котором мы остановились:

В чертежи на то, что по ходу строительства мы сможем внешний изменять вид рамы так, как хочется нам, мы решили применить такие чертежи на страх свой и риск.

Трубы для багги

вопросы Первые, стоящие при материальном воплощении какой: багги тип трубы использовать, где эти найти трубы.
Для каждого багги-такие строителя вопросы решаются по-разному. В нашем же выбрали мы случае трубы диаметром 40мм и толщиной 3мм стенки.

всего

Да заказали мы услугу, чего тянуть. Но на случай всякий изучили вопрос.

типы Разные трубогибов:

О каких возможностях трубогиба знать нужно, чтобы погнуть трубы для Диапазон:
1. багги диаметров и толщин труб, с которыми работать можно.
2. Максимальный угол изгиба.
3. Точность изгиба угла.

Для нас этих данных достаточно оказалось.

Цена вопроса? Наиболее подходящий гидравлический (трубогиб) под наши условия стоил от 12.рублей 000. Но думаю, вряд ли бы нам удалось такой найти удачный вариант. Вероятнее всего была цена бы в районе 20.000 рублей.

Если том о говорить трубогибе, при помощи которого погнули ребята трубы для нас, то это как был раз гидравлический трубогиб. Какова его точность угла изгиба? Скажем так: что, хорошо мы взяли с собой транспортир. Обычный школьный, такой транспортир. Труба после изгиба пружинила немного назад, приходилось подстраиваться под процессы физические для того, чтобы выверить угол нужный. Наверное, это нормально.

В итоге нам получить удалось правильно изогнутые трубы для части верхней рамы всего за 800 рублей.

металлу по Коронка

Здесь я попытался изобразить 90-градусное двух соединение труб (надеюсь, смысл понятен). вот Так, дельта S в идеале вообще не должно Для. быть этого нужно вырезать у одной из справа (труб) полукруг сверху и снизу. Грубый полукруга радиус = радиусу трубы. Но на практике нужно учитывать еще толщину трубы.

Есть несколько обеспечить способов подобный вырез полукругом. В порядке точности понижения:
1. Фрезерный станок
2. Коронка по металлу
3. Наверное

Болгарка, можно еще более хардкорные придумать способы, но начнем с того, что есть рукой под. Так, глянем. Фрезерный станок. Ау. молчит, Нет. Коронка по металлу. Где-то отдаленным отзывается эхом коронка из строительного магазина.

Едем удивлением и с туда обнаруживаем, что сама коронка районе в стоит 600-1000 рублей. Ага, коронки находим по 200 рублей. Берем две основание. И штуки под него (шпиндель) 800 Пффф! рублей, ну ладно, тоже берем.

В общем, нас у есть теперь коронка со шпинделем, насаживаем это все на дрель. И пытаемся отрезать куски диаметра нужного на нашей трубе.

Испытание 1: режем трубе на кусочек с верхней стороны, подливаем ВД-40 (можно и для) воду охлаждения. Отрезать получилось, но несколько коронки от зубьев отпало.

Испытание 2: режем кусочек на нижней с трубе стороны, подливаем ВД-40 (можно и воду) охлаждения для. Отрезать получилось, все зубья полностью отпали.

Прикинув тенденции, стало понятно, таких что 200-рублевых коронок нам хватит не точно. Подтвердив такую тенденцию на практике, мы проделать успели процентов 5 работы со стыками.

Но мы решили историю закончить со стыками на мажорной ноте! И оставшиеся закончили стыки при помощи маленькой болгарки. аккуратно, Медленно, но верно этот инструмент помог работу довести до результата.

Возможно, мы просто неправильно выбору к подошли коронки. Можете отписаться в комментариях по поводу этому.

Послесловие

Если Вам интересна проекта судьба, или Вы тоже вдохновились и решили багги построить (или поучить нас), можете наш на подписаться канал на YouTube. Следите, комментируйте, удовольствие получайте)

Профессиональный сайт о багги

Как самому сделать Прежде

Геометрические параметры Колёсная.

1. багги база
2. Колея передних колёс
3. задних Колея колёс
4. Габаритная ширина
5. Габаритная Габаритная
6. высота длина
7. Угол въезда
8. Угол Радиусы
9, 10. съезда преодолеваемых препятствий
11. Ширина по зеркалам

компоновка Окончательная багги:

В случае любом надо пытаться и портить черновики, результат иначе будет отличатся от желаемого.

После того, как элементы все более или менее продуманы на приступаем, раме к прорисовке труб рамы. Трубы ряда среднего располагаются на той высоте, на которой лежать удобно руке, при этом защита максимально будет полной от боковых столкновений.

Так выглядит багги в металле (фото из архива автора Щеглова статьи В.)

нас что получилось при замене круглого труб сечения на профильные. Отдельное спасибо за чертёж этот Sfairat

Вот чертежи багги из классики: (картинку на кликнув в новом окне откроется картинка размера большего)

1. Пожалуй стоит начать с проекта "Буцефал" моего друга по переписке Sanusha . Пожалуй самое элегантное и простое исполнение лёгкого багги, в основе которого лежит точно такой же двигатель как у меня — Lifan 190FR.

3. Продолжаем обзор колёсной техники :) следующим кандидатом в мой список стал пожалуй один из самых ярких проектов драйва с мотоблочным двигателем — проект шоссейного квадрика от nika67 из Витебска. Тот же мотоблочный двигатель с редуктором правда на 13 лошадей, ещё конечно плюс коробка от мотоцикла Днепр, но вы посмотрите какое воплощение! Вообще с первого взгляда даже сложно сказать что транспорт гаражного производства. Кажется, что квадроцикл сошёл с производственной линии.

4. Ну раз уж пошёл такой разговор от квадриках, следующим интересным творением для меня стал квадроблок из Питера от Miha1508 . Шести колёсный квадрик спокойно въезжает и выезжает из болота, как по мне так просто супер, эхх… моя табуретка может ездить только по асфальту :)

5. Одним из недавних и интересных проектов, появившихся на драйве, для меня стал проект самоделки из города Кикнур (Кировская область) от Karetn . Как мне кажется проект с самого начала создавался как-то спонтанно без особого плана действий. Создатель переодически за "мыслью" обращается к народу, от чего творение всё становиться похожим на что то вроде маленького "виллиса", по мне так не менее интересно чем предыдущее проекты, тем более он так же попадает в категорию самоделок с двигателем от мотоблока. По словам автора в проекте реализован 6,5 сильный аналог хонды :)

6. Так же одним из молодых проектов Драйва2 является творение родом из Волокаламска в виде гоу-карта от Wowka82 . Скажу так… это именно то что хотел изначально сделать я, ну точнее то к чему я хотел придти :) но в итоге жизнь сложилась так, что я решил запилить тарабайк :) Поэтому для меня этот проект это воплощение моей мечты, хоть и другим человеком но всё же, лично мне приятно на то как это техника "живёт".

7. Пожалуй это самое оригинальное техническое применение мотоблочного двигателя! :) для меня стало пожалуй приятной неожиданностью, что такой транспорт можно сделать самостоятельно в гаражных условиях! и так не буду темнить… это судно на воздушной подушке… да да! эта техника перемещается на тяге от мотоблочных движков. Раньше это был самостоятельный проект, не постесняюсь сказать, моего удалённого наставника Alex5799 из Челябинска :) правда судя по всему он был забанен, что для меня стало очень печальным событием :( и теперь за судьбой этой уникальной техники остаётся следить только в блоге его создателя.

8. Буквально сегодня попался мне вот такой вот замечательный агрегат принадлежащий AleksMlv :) И не смотря на то что техника имеет два колеса, это (обратите внимание!) не мотоцикл, а снегоболтоход! :)) И естественно в качестве силовой установки используется мотоблочный двигатель на 7 лошадок. Хоть и не самоделка, но всё же люди с руками вполне смогут повторить данное чудо в гаражных условиях, поэтому имеет все права место в этой записи :)

9. Ещё один не самостоятельный проект "жителя" Драйва2 Impala2 трайк получился на славу :) К сожалению плотно ознакомиться с творением можно только пообщавшись с создателем. Раньше об этой технике можно было прочитать в бж и блоге, но потом хозяин счёл эту информацию не актуальной и удалил её. Сейчас можно довольствоваться только фото, как и во всех остальных творениях в этой технике так же в качестве силовой установке используется мотоблочный двигатель :)

10. Не лает не кусает, и возит кучу полезного? :) Ну конечно! конечно, я чуть совсем не забыл о самоходных санках, или в простонародии называемых мотособаках. Из свежего на нашем сайте имеется вот такая запись от Sever29 о своей самодельной собачке :)

На этом пока всё! :) если кого пропустил — свистните, обязательно добавлю.
Р.S. Если было интересно не забываем ставить палец вверх и делиться с друзьями:)
Всем хорошего настроения и успехов в начинаниях! :)

Самодельный детский багги, сделанный своими руками для внука.

Чтобы приучать внука к технике, автор изготовил для него отличную самоделку — мини багги с бензиновым мотором.

Далее на фото показана конструкция узлов самодельного багги.

Несущая рама, сделана из трубы прямоугольного сечения 60 х 30 мм.

Нижний рычаг передней подвески с поворотным кулаком от «Оки».

Детали крепления коробки и натяжения цепи.

На самоделку установлен двигатель китайского производства, от мотоблока, рабочий объём — 200 см3. Коробка и сцепление от двигателя «Вятка». Привод на двигатель — ременной.

Амортизаторы от мотороллера «Муравей».

Рулевая рейка от автомобиля «Ока».

Задний мост от грузового мотороллера «Муравей».

Багги сделан для внука, поэтому максимальная скорость машины составляет — 50 км/ч. Но скорость можно увеличить до 100 км/ч, если поменять два шкива, мощности мотора объёмом 200 см.куб. вполне хватает.

Внуку повезло с таким дедом умельцем, отличная самоделка, чтобы с юных лет научиться обращаться с техникой!

Автор самоделки: Поддоскин Михаил. г. Павлово.

Многие люди спрашивают, как самостоятельно изготовить каракат из мотоблока. Сейчас умельцы пытаются модернизировать любую попадающую под руки технику и изготовить что-нибудь необычное. С каждым годом таких людей становится все больше. Особенно часто мастера пытаются соорудить вездеходы, одним из видов является каракат, который сооружают из обычного мотоблока.

Как сделать каракат из мотоблока своими руками

Даже самый простой вариант караката способен развивать скорость до 70 км/час и без труда сможет пройти любое бездорожье и выдержать все возложенные на него нагрузки. Все эти функции он сможет выполнять за счет крепкой подвески, которую с легкостью можно изготовить из стальных труб, соединенных шарнирами и сваркой.

Никаких дорогих материалов не нужно, чтобы изготовить такой агрегат. Остается только слегка подстроиться под манеру управления данным транспортным средством.

Рассмотрим, как сделать каракат из мотоблока своими руками. В процессе создания караката можно выделить следующие этапы:

Изготовление рамы — желательно использовать мотоблок средней или высокой тяжести (использование мотоблока Нева — оптимальный вариант для изготовления такой техники), с применением такого получится хорошего качества вездеход с тремя или четырьмя колесами. Некоторые конструкторы в качестве рамы используют запчасти от мотоцикла Урал или ИЖ.
Создание подвески и заднего моста — конструкция подвески состоит из двух частей, соединенных между собой шарнирами. По желанию разработчика можно сконструировать переднюю и заднюю подвеску, обеспечив их высокую независимость.
Производство и установка колес — самая дорогостоящая и долгособираемая часть караката.
Большинство умельцев не покупают готовые диски, а используют самоделки, представляющие собой покрышки и камеры низкого давления (предпочтительнее использовать данные изделия с грузовых автомобилей: Урал, КамАЗ или с их прицепов).
Монтаж двигателя и систем (тормозной, сцепления, вывода продуктов сгоревшего топлива).

Перед полноценным его использованием на бездорожье следует испытать изготовленный аппарат.

Самодельный квадроцикл из мотоблока

Помимо караката из мотоблока можно соорудить и самодельный квадроцикл из мотоблока, представляющий собой четырехколесный безопасный и маневренный мотоцикл.

Главное — он должен быть оснащен качественным мотором.

Но стоит помнить, что самодельный квадроцикл будет достаточно маневренным и выносливым, как и его оригинал, но по скорости он будет ему намного уступать.

Процесс трансформации мотоблока в квадроцикл осуществляется в 3 последовательных этапа:

Увеличение колесной базы, необходимость которой возникает из-за расположения колес на мотоблоке под двигателем. Этот процесс можно осуществить, выточив на станке вставки или купив в магазине готовые варианты.
Создание рамы, за основу которой можно взять велосипед или мотоцикл. При их отсутствии можно использовать обычные стальные трубы, которые необходимо сварить между собой. Крепление рамы к мотоблоку осуществляется за поворотный шарнир 2 штифтами.
Подбор и монтаж колес — следует использовать низкопрофильную резину. Без дисков здесь не обойтись. Можно использовать камеры от грузовых автомобилей, что позволит избежать установки дополнительных амортизаторов. Для того чтобы резина прослужила на квадроцикле подольше, необходимо взять обычный брезентовый поливочный шланг и обмотать колеса сделанного агрегата в несколько слоев. Чтобы он не размотался, его концы фиксируются клеем.

Трицикл из мотоблока

Рассмотрим, как сделать трицикл из мотоблока. Создание такого транспорта совсем немного будет отличаться от сооружения квадроцикла. Единственное, в качестве рамы можно использовать скутер или мотоцикл, а сам мотоблок будет располагаться под сиденьем водителя либо сразу за ним. Аналогично сооружение трайка.

Трицикл — это любое трехколесное транспортное средство от велосипеда до автомобиля, а трайк — трехколесный мотоцикл. При этом некоторые специалисты утверждают, что «трайк» с американского английского переводится как «трицикл».

Существует также багги с двигателем от мотоблока. Багги своими руками создается не так часто, как рассмотренные выше агрегаты.

Для его создания потребуется:

труба;
колеса от прицепов, тележек, мотороллеров, мотоколясок или квадроциклов;
ступицы колес, руля, задней оси, тормозного диска;
система торможения;
мотоблок;
сиденье.

Сам процесс изготовления напоминает предыдущие самоделки.

Так можно использовать обычные мотокультиваторы. Всего несколько дополнительных запчастей, немного хитрости, смекалки и воображения, и можно своими руками изготовить различного рода мотовездеходы, которым не страшны ни овраги, ни холмы и даже болота.

Читайте также:
