Авторы и администрация сайта не несут ответственности за возможный ущерб, причиненный в результате использования доработок и/или технологий, описанных в данном разделе. Во многих случаях производитель предупреждает об изменении условий гарантии после самостоятельной доработки, более подробную информацию об этом можно получить у официального дилера. Некоторые изменения требуют регистрации в ГИБДД и соблюдения иных процедур, установленных действующим законодательством. Помните, что все изменения в конструкцию вы вносите на свой страх и риск, пожалуйста, руководствуйтесь здравым смыслом.
Продолжим серию статей о модернизации. Поскольку головной свет на Каптиве мягко говоря слабый — следующим этапом будет установка ПТФ, т.к. в комплектации LS данных фар нет. Кроме использования в условиях тумана или снегопада, противотуманные фары значительно улучшают видимость непосредственно перед автомобилем и обеспечивают освещение боковых зон.
Сразу предупредим, что базовая подготовка под установку ПТФ в Каптиве C140 уже реализована, все цепи управления разведены. Не реализовано только само подключение фар: отсутствует проводка до них, реле и предохранитель. Также нет включения противотуманок на подрулевом переключателе освещения, кольцо управления включает только задний противотуманный фонарь. Ниже описана установка фар и электрические подключения, переделка подрулевого переключателя освещения будет описана в следующей статье.
Инструменты: отвёртка крестовая PH2, отвёртка плоская, торцевой ключ с головками на 7, 10, 13 (рожковыми и накидными можно, но удобнее торцевым), пассатижи, нож для снятия изоляции (стриппер), паяльник (при монтаже клеммы пайкой).
Запчасти и материалы (с кодами GM):
Облицовка противотуманной фары левая 20999626.
Облицовка противотуманной фары правая 20999627.
Фара противотуманная передняя (2 шт.) 20780914.
Разъем для подключения ПТФ с цоколем PSX24W.
Реле бензонасоса Chevrolet Cruze 13500113.
Предохранитель 15А (1 шт.).
Стяжка нейлоновая 150 — 300 мм (1 шт.).
Провод многожильный медный (5 метров).
Клемма ножевая 0,5х2,8 мм розетка (2 шт.).
Краткие пояснения к запчастям и материалам. Желательно иметь реле 12В 20А, но его модель узнать не удалось. Подходит реле бензонасоса 13500113 от Шевроле Круз, рассчитанное на ток 15А, для питания двух ламп ПТФ (в сумме около 4А) этого вполне достаточно.
ПТФ, реле GM 13500113
ПТФ, клемма ножевая 2,8 мм, розетка/мама
Все пояснения, направления и т.п. даны исходя из того, что вы стоите перед передним бампером и смотрите против движения автомобиля, если не указано иное. Как поставить ПТФ и протянуть провода к блоку предохранителей рассказывать не будем, здесь сложностей нет. Отметим только, что проще всего это делать на снятом бампере. Процедуру его снятия мы опишем отдельно.
Пошаговое руководство:
ПТФ, разборка блока предохранителей
4. Головкой на 7 равномерно отворачиваем три болта в корпусе блока предохранителей, стараясь не допускать большого перекоса. Следим, чтобы все язычки защёлок (из п.3) вышли из пазов. После поднятия блока предохранителей на несколько миллиметров над корпусом, распорки можно убрать. Когда все три болта вывернуты полностью — вынимаем блок предохранителей.
ПТФ, клемма 2,8 мм доработанная
ПТФ, разъем X3 (J3)
7. Не устанавливая на место (в корпус блока), вставляем разъём X3 в ответную часть разъёма блока предохранителей, завинчиваем болт, фиксирующий его. Проверяем сопротивление между установленными клеммами (со стороны проводов) и 87 контактом реле ПТФ (на фотографии ниже — правый верхний контакт), оно должно быть близко к нулю. Замеряем глубиномером штангенциркуля расстояние от низа разъёма до низа клеммы. Разница с предыдущим измерением должна быть не более 3-4 мм, в противном случае необходимо разобрать разъём заново и добиться совмещения прорезей. Если разница в пределах допуска — тем же глубиномером можно утопить клемму до упора. Закрываем крышку разъёма, к ней стяжкой фиксируем жгут и наши провода ПТФ. Устанавливаем блок предохранителей на место, по очереди равномерно закручиваем два оставшихся болта. Осаживаем блок предохранителей до его фиксации всеми защёлками. Остальную сборку производим в обратном порядке.
ПТФ, реле и предохранитель под капотом
Цепь передних и задних противотуманных фар Chevrolet Captiva
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| GX101 (черный/серый) | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
| GX401 (черный/серый) | Кузов | Правая сторона багажника |
| GX402 (черный/серый) | Кузов | Правая сторона багажника |

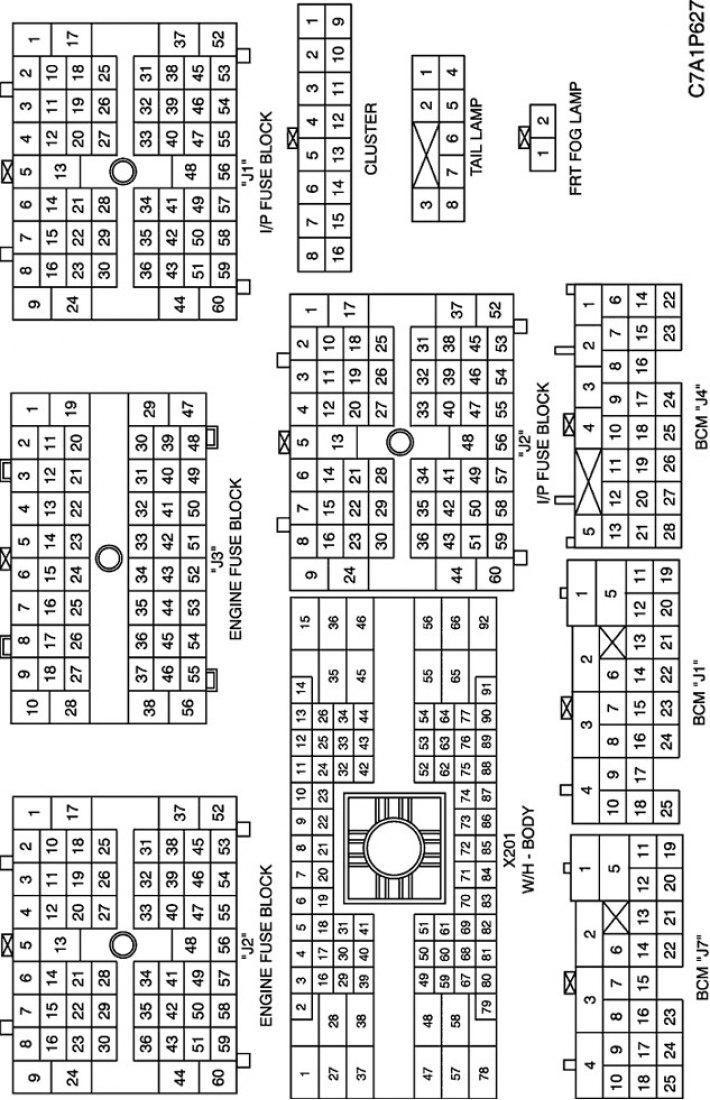

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

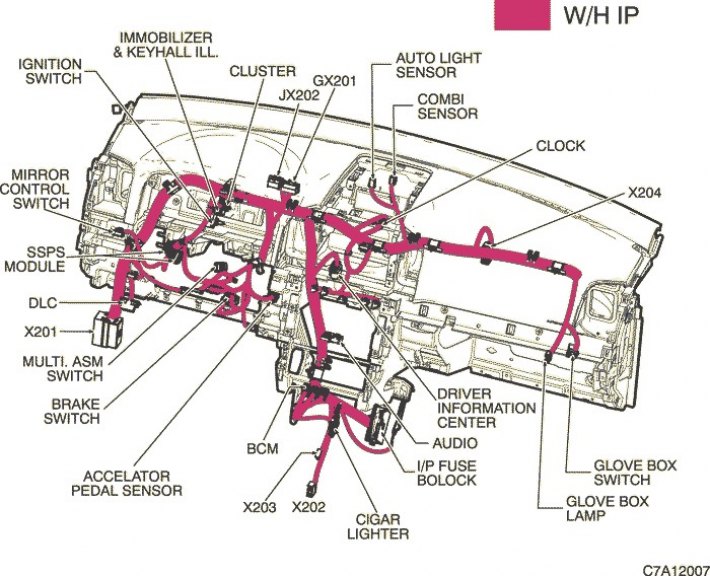

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

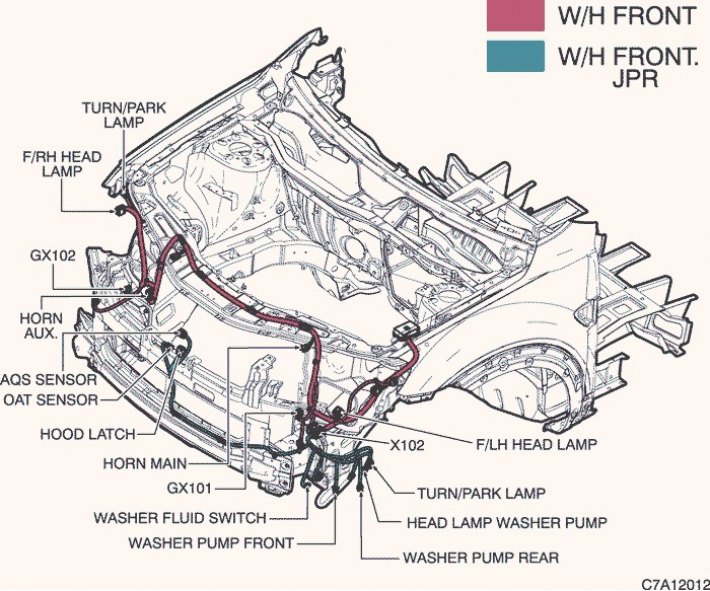

Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

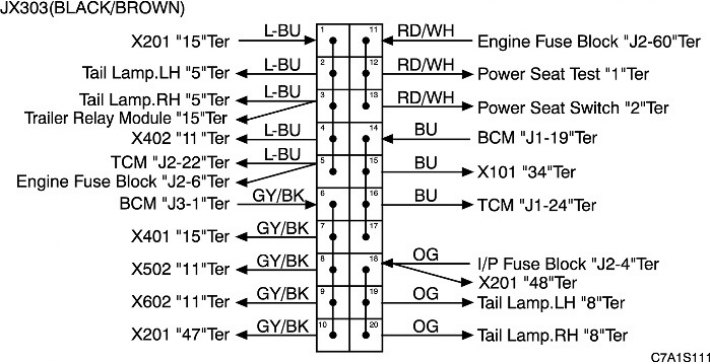

г. КОНТАКТНАЯ КОЛОДКА
Видео про "Цепь передних и задних противотуманных фар" для Chevrolet Captiva
Установка ДХО на Captiva C140 за 5 минут Снимаем верхнюю консоль / Замена лампочек переднего плафона Шевроле Каптива С140 НОВИЧКАМ! Замена масла - своими рукамиАвторы и администрация сайта не несут ответственности за возможный ущерб, причиненный в результате использования доработок и/или технологий, описанных в данном разделе. Во многих случаях производитель предупреждает об изменении условий гарантии после самостоятельной доработки, более подробную информацию об этом можно получить у официального дилера. Некоторые изменения требуют регистрации в ГИБДД и соблюдения иных процедур, установленных действующим законодательством. Помните, что все изменения в конструкцию вы вносите на свой страх и риск, пожалуйста, руководствуйтесь здравым смыслом.
Продолжим серию статей о модернизации. Поскольку головной свет на Каптиве мягко говоря слабый — следующим этапом будет установка ПТФ, т.к. в комплектации LS данных фар нет. Кроме использования в условиях тумана или снегопада, противотуманные фары значительно улучшают видимость непосредственно перед автомобилем и обеспечивают освещение боковых зон.
Сразу предупредим, что базовая подготовка под установку ПТФ в Каптиве C140 уже реализована, все цепи управления разведены. Не реализовано только само подключение фар: отсутствует проводка до них, реле и предохранитель. Также нет включения противотуманок на подрулевом переключателе освещения, кольцо управления включает только задний противотуманный фонарь. Ниже описана установка фар и электрические подключения, переделка подрулевого переключателя освещения будет описана в следующей статье.
Инструменты: отвёртка крестовая PH2, отвёртка плоская, торцевой ключ с головками на 7, 10, 13 (рожковыми и накидными можно, но удобнее торцевым), пассатижи, нож для снятия изоляции (стриппер), паяльник (при монтаже клеммы пайкой).
Запчасти и материалы (с кодами GM):
Облицовка противотуманной фары левая 20999626.
Облицовка противотуманной фары правая 20999627.
Фара противотуманная передняя (2 шт.) 20780914.
Разъем для подключения ПТФ с цоколем PSX24W.
Реле бензонасоса Chevrolet Cruze 13500113.
Предохранитель 15А (1 шт.).
Стяжка нейлоновая 150 — 300 мм (1 шт.).
Провод многожильный медный (5 метров).
Клемма ножевая 0,5х2,8 мм розетка (2 шт.).
Краткие пояснения к запчастям и материалам. Желательно иметь реле 12В 20А, но его модель узнать не удалось. Подходит реле бензонасоса 13500113 от Шевроле Круз, рассчитанное на ток 15А, для питания двух ламп ПТФ (в сумме около 4А) этого вполне достаточно.
ПТФ, реле GM 13500113
ПТФ, клемма ножевая 2,8 мм, розетка/мама
Все пояснения, направления и т.п. даны исходя из того, что вы стоите перед передним бампером и смотрите против движения автомобиля, если не указано иное. Как поставить ПТФ и протянуть провода к блоку предохранителей рассказывать не будем, здесь сложностей нет. Отметим только, что проще всего это делать на снятом бампере. Процедуру его снятия мы опишем отдельно.
Пошаговое руководство:
ПТФ, разборка блока предохранителей
4. Головкой на 7 равномерно отворачиваем три болта в корпусе блока предохранителей, стараясь не допускать большого перекоса. Следим, чтобы все язычки защёлок (из п.3) вышли из пазов. После поднятия блока предохранителей на несколько миллиметров над корпусом, распорки можно убрать. Когда все три болта вывернуты полностью — вынимаем блок предохранителей.
ПТФ, клемма 2,8 мм доработанная
ПТФ, разъем X3 (J3)
7. Не устанавливая на место (в корпус блока), вставляем разъём X3 в ответную часть разъёма блока предохранителей, завинчиваем болт, фиксирующий его. Проверяем сопротивление между установленными клеммами (со стороны проводов) и 87 контактом реле ПТФ (на фотографии ниже — правый верхний контакт), оно должно быть близко к нулю. Замеряем глубиномером штангенциркуля расстояние от низа разъёма до низа клеммы. Разница с предыдущим измерением должна быть не более 3-4 мм, в противном случае необходимо разобрать разъём заново и добиться совмещения прорезей. Если разница в пределах допуска — тем же глубиномером можно утопить клемму до упора. Закрываем крышку разъёма, к ней стяжкой фиксируем жгут и наши провода ПТФ. Устанавливаем блок предохранителей на место, по очереди равномерно закручиваем два оставшихся болта. Осаживаем блок предохранителей до его фиксации всеми защёлками. Остальную сборку производим в обратном порядке.
ПТФ, реле и предохранитель под капотом
Авторы и администрация сайта не несут ответственности за возможный ущерб, причиненный в результате использования доработок и/или технологий, описанных в данном разделе. Во многих случаях производитель предупреждает об изменении условий гарантии после самостоятельной доработки, более подробную информацию об этом можно получить у официального дилера. Некоторые изменения требуют регистрации в ГИБДД и соблюдения иных процедур, установленных действующим законодательством. Помните, что все изменения в конструкцию вы вносите на свой страх и риск, пожалуйста, руководствуйтесь здравым смыслом.
Продолжаем тему с установкой ПТФ. Возможно смонтировать дополнительный выключатель в любом удобном месте, но это несколько расходится с нашим пониманием доработки функционала автомобиля. Здесь же мы разберем два варианта управления ПТФ без применения дополнительных выключателей и т.п.
Первый вариант прост, как все гениальное: необходимо купить подрулевой переключатель, в котором реализована функция управления передними противотуманными фарами. Для замены выполните пункт 1 данной инструкции.
Второй вариант несколько сложнее: это доработка штатного переключателя. Разработана она была нашими украинскими коллегами более трёх лет назад, опробована на модели C100 и за прошедшее время практически не изменилась. Процедура требует некоторого терпения, но вполне доступна для выполнения в домашних условиях. Единственным инструментом, без которого не обойтись, является паяльник с тонким жалом. Желательно, чтобы мощность паяльника была не выше 25 Ватт, чтобы избежать перегрева контактов и отслоения печатных проводников. Более мощный несложно переделать, навив на жало одножильный медный провод без изоляции сечением 2,5 — 6 кв.мм и отогнув этот провод вперед на 1-2 см длиннее штатного жала. На конце сделать срез под 45 градусов и облудить его. Если не знакомы с технологией пайки — неплохо хотя бы в общих чертах ознакомиться с ней, благо статей в Интернете предостаточно.
Итак, если всё вышесказанное не заставило вас отказаться от доработки — приступаем к модернизации подрулевого переключателя. По мере необходимости основные моменты будут иллюстрироваться фотографиями.
Инструменты: крестовая отвёртка PH2, отвёртка с плоским тонким шлицом, острые бокорезы (кусачки), пассатижи, инструмент для работы с пластиковыми элементами (желательно), иголка — 2 шт (желательно), нож для резки бумаги, паяльник.
Материалы: канцелярская скрепка (2-3 шт), гибкий многожильный провод сечением около 0,5 кв. мм (20 см), флюс, припой, спички.
1. Необходимо снять левый подрулевой переключатель с рулевой колонки. Для этого откручиваем винт в углублении справа от рычага фиксации положения рулевой колонки (в нижней части кожуха рулевой колонки).
Переключатель ПТФ, расположение винта крепления кожуха
Поворачиваем рулевое колесо на 90 градусов вправо. Откручиваем саморез на кожухе справа от рулевого колеса.
Переключатель ПТФ, саморез крепления кожуха, правый
Поворачиваем руль влево на 180 градусов (90 градусов влево, если смотреть от положения прямолинейного движения). Откручиваем следующий саморез, расположенный симметрично предыдущему.
Переключатель ПТФ, саморез крепления кожуха, левый
Переключатель ПТФ, защелка крепления кожуха
Вынимаем подрулевой переключатель из пазов, сжав фиксаторы-защёлки сверху и снизу и тянем его влево. Направление сжатия на фото показано стрелками.
Переключатель ПТФ, снятие переключателя внешнего освещения
Отключаем разъём подрулевого переключателя. Для этого сдвигаем вверх серый фиксатор и нажимая на защёлку вынимаем разъём.
Переключатель ПТФ, отсоединение разъема переключателя
Переключатель ПТФ, извлечение фиксатора скрепкой
Переключатель ПТФ, извлечение фиксатора булавкой
Вставляем изготовленную скрепку примерно на 7-8 мм в отверстие, расположенное снизу-сзади головки многофункционального рычага, обеспечивающего выключение/включение всех внешних световых приборов. Если правильно подобрали размер выступающего кончика — входит с небольшим усилием. Как только усилие ослабнет и скрепка будет свободно перемещаться и проворачиваться, дальнейшее движение можно прекратить. Взявшись пассатижами за выступающую часть скрепки, необходимо придать ей наклон с небольшим усилием, чтобы обеспечить надёжное зацепление скрепки за внутренний срез трубки. Не ослабляя усилия наклона, вытягиваем трубку-фиксатор из головки рычага. Не рекомендуется браться за частично вынутую трубку пассатижами во избежание её деформации.
3. С этого момента начинается собственно разборка переключателя. Для этого важно использовать чистую ровную поверхность с достаточной освещённостью. Контакты и трущиеся элементы содержат специальную смазку, поэтому крайне желательно избегать попадания в них стружки, песка, пыли и т.п.
Снимаем головку рычага. При помощи двух скрепок, иголок или спичек (срезав один конец спички под острым углом) отжимаем изнутри наружу защёлки белого кольца-фиксатора и снимаем само кольцо с оси (штока). Не применяйте больших усилий при отгибании защёлок во избежание их поломки!
Переключатель ПТФ, белое кольцо-фиксатор
Снимаем поворотное контактное кольцо. Снимаем ответную часть контактного кольца и отпаиваем провода. Перед тем, как отпаивать — желательно записать/зарисовать цвет проводов и расположение контактов (если отличается от приведённого ниже рисунка). На рисунке приведено расположение контактов со стороны контактных площадок.
Переключатель ПТФ, распайка контактов переключателя освещения
Снимаем кольцо-ограничитель. Для этого также, как и с белым кольцом-фиксатором отгибаем защёлки, которые удерживают кольцо на штоке. Снимаем контактное кольцо включения ПТФ. Сдвигаем ответную часть контактного кольца, провода отпаивать не нужно. Пропускаем тонкий многожильный провод от платы с контактами в шток вместе с остальными проводами. Провод припаиваем к свободному контакту на контактном кольце включения противотуманок (на фото — красный провод).
Переключатель ПТФ, распайка контактов переключателя
Разбираем корпус переключателя. Плоской отвёрткой с тонким шлицом отгибаем корпус, в образовавшийся зазор возле защёлки вставляем спичку, заточенную под острым углом. Повторяем аналогичную процедуру с остальными защёлками (как минимум — с трёх сторон выключателя). Помогая тонкой отвёрткой, аккуратно вынимаем верхнюю часть переключателя (с разъёмом). Будьте внимательны, внутри выключателя находятся два подвижных контакта. Чтобы не уронить и не потерять их можно вынуть и установить на место после того, как припаяете провод.
Переключатель ПТФ, разборка корпуса переключателя
Выравниваем провод по длине с остальными проводами, зачищаем и облуживаем. Второй конец провода припаиваем ко второму снизу контакту на плате (на фото — красный провод).
Переключатель ПТФ, место пайки провода
Дорабатываем контактное кольцо включения ПТФ. Ножом для резки бумаги аккуратно делаем три прорези, симметричные существующим. Результат показан на фото ниже. Вырезанные участки обведены красным контуром (до переделки эти места залиты пластмассой). Для лучшего представления, прорезь справа оставлена без контура. Не забудьте после завершения очистить контактное кольцо от пластмассовой стружки и крошек.
Переключатель ПТФ, контактное кольцо после доработки
4. При сборке обратите внимание на аккуратность укладки проводов в ручку переключателя и свободный ход доработанного нами контактного кольца ПТФ. При правильной доработке, угол поворота данного кольца по часовой стрелке (включение заднего фонаря) и против часовой стрелки (включение передних фар) будет одинаковым. Поворот кольца в обе стороны должен происходить без каких-либо усилий. Только убедившись в этом, можно припаивать провода к следующему контактному кольцу. Дальнейшая сборка выключателя и установка его на рулевую колонку производится в обратном порядке. При установке белого кольца-фиксатора обратите внимание на расположение отверстия для трубки-фиксатора на контактном кольце включения внешних световых приборов — отверстие должно располагаться сзади-снизу (если смотреть со стороны маркировки на выключателях).
Доброго времени суток!
Комплектация авто у меня не из богатых и по умолчанию отсутствовали ПТФ. В совокупности с плохим зрением был однозначно намерен их доустановить.
Озадачившись возможностью установки случайно нарвался на статью Ramzes34rus где он поменял себе штатные ПТФ на линзы. Штатки год пролежали у него в гараже, в ожидании меня =). Списались, купил, приехали…
Отмыл и сразу же вставил вот такие лампы
Ну а дальше в гараж, руководствуясь предыдущим опытом колег по цеху…
Сразу скажу, устанавливать ПТФ на авто не снимая бампер — тот еще гемор. Очень неудобно подлазить к узлам крепления через отверстия передних фар. Не поленитесь и снимите бампер, времени будет потрачено значительно меньше.
Снимаем бампер. Откручиваем саморезы, там ничего сложного, самое важное — аккуратно отщёлкнуть бампер с краёв
и прикручиваем обычными саморезами с прес-шайбой ПТФ
Ставим всё на место. Дальше проводка. Были куплены герметичные разъемы под лампы ПТФ
несколько метров провода, гофра и ВАГовские разъемы VAG N90 684 405 для подключения в блок предохранителей в штатные гнезда. Минус ПТФ кинул на ближайшие к ним болты, плюсовой провод прокинул в штатной гофре, расположенной по верху телевизора до самого блока.
подпаиваемся двумя плюсовыми проводами к ВАГовским разъемам (не обращайте внимания на цвет проводов, как говорится 'что было')
и вставляем их в серую колодку блока предохранителей в гнезда 24 и 25
Под капотом всё. Дальнейшая проводка у нас уже есть, остается допилить подрулевой переключатель. Тут вариантов два: либо переделать родной, либо купить новый с расширенным функционалом. Как разобрать бороду для снятия переключателя и его переделка описаны тут, я же пошел более простым путем, т.к. цена "правильного" переключателя — в районе 1тыс. руб, Был куплен переключатель подрулевой General Motors 96628502 и благополучно установлен на авто по инструкции выше.
ну и проверяем работу
Осталось дождаться ночи и проверить как светят (возможно придется отстроить на стене).
