Топливную рампу снимают для замены при повреждении (поломка штуцеров), для заме­ны форсунок или для получения доступа к дру­гим узлам. Вам потребуются: ключи "на 10", "на 12", отвертка с плоским лезвием. 1. Снизьте давление в системе питания (см. "Снижение давления в системе питания дви­гателям"). 2. Снимите декоративный кожух двигателя (см. "Снятие и установка декоративного кожуха двигателя").

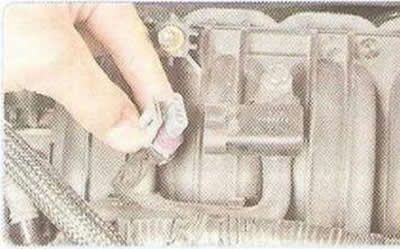

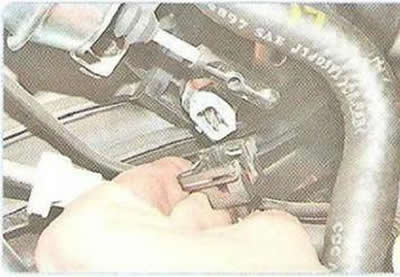

3. Нажмите на пружинный фиксатор и отсое­дините колодку жгута проводов от разъема дат­чика температуры воздуха во впускной трубе.

4. Отожмите фиксатор.

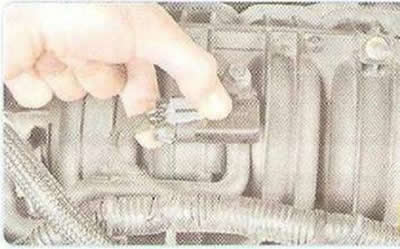

5. . и отсоедините колодку моторного жгута проводов от разъема датчика абсолютного давления во впускной трубе.

6. Поддев отверткой.

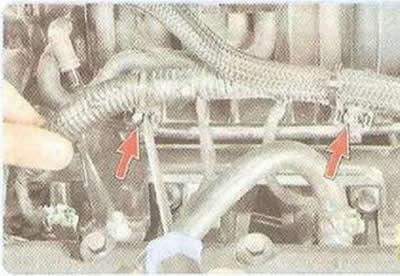

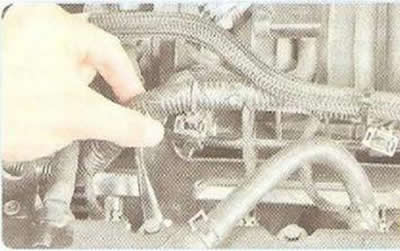

7. . снимите хомуты крепления моторного жгута проводов с фиксаторов на впускной тру­бе и отведите жгут проводов в сторону.

8. Сжав отогнутые усики хомута крепления отводящего шланга системы вентиляции кар­тера, сдвиньте хомут по шлангу.

9. . и снимите шланг с патрубка крышки го­ловки блока цилиндров.

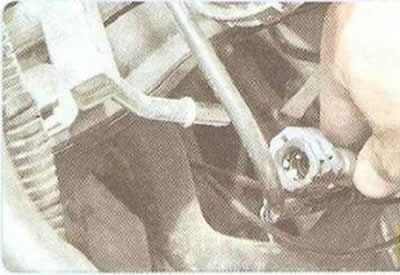

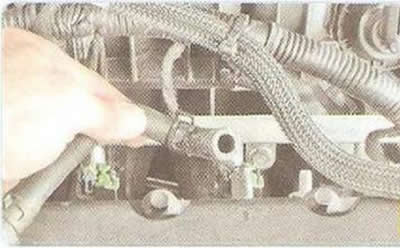

10. Отожмите фиксаторы наконечника топ­ливного шланга.

11. . и отсоедините топливный шланг от штуцера топливной рампы.

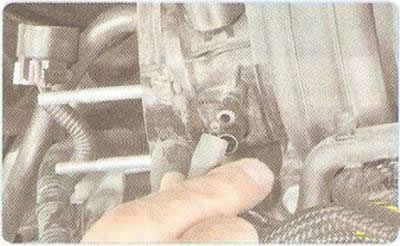

12. Отсоедините шланг датчика абсолютно­го давления от патрубка впускной трубы.

13. Отсоедините от штуцера впускной тру­бы шланг продувки адсорбера.

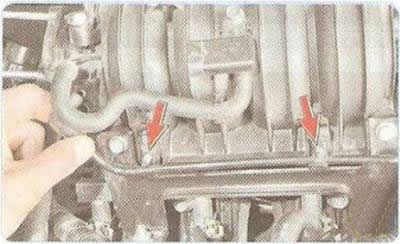

14. . и отсоедините шланг продувки адсор­бера из держателей впускной трубы.

15. Отверните две гайки крепления крон­штейна впускной трубы к головке блока ци­линдров, выверните два болта крепления кронштейна к впускной трубе.

16. . и снимите кронштейн.

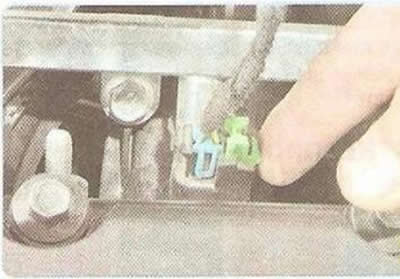

17. Сдвиньте фиксатор колодок моторного жгута проводов.

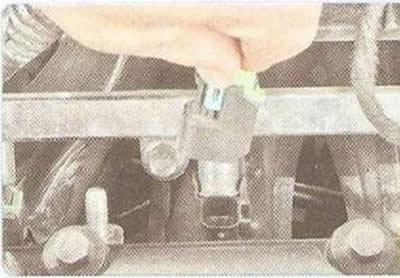

18. . и отсоедините колодки от разъемов форсунок.

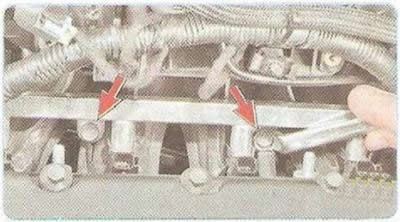

19. Выверните два болта крепления топлив­ной рампы к впускной трубе.

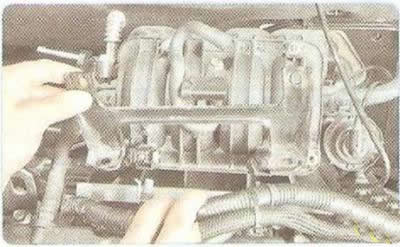

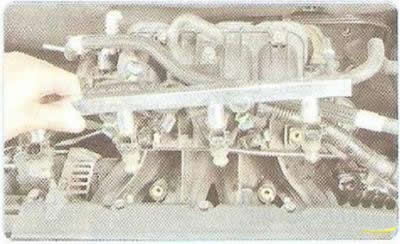

20. . и снимите рампу, вынимая форсунки из отверстий впускной трубы.

Предупреждение: Если при снятии рампы какая-либо из форсу­нок останется во впускной трубе, обязатель­но замените фиксатор этой форсунки.

21. При необходимости снимите с рампы форсунки (см. "Снятие, проверка и установка форсунок").

Примечание: Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

22. Установите топливную рампу в последо­вательности, обратной разборке и снятию, смазав уплотнительные кольца форсунок мо­торным маслом. 23. Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения шланга с рампой и уплотнений форсунок.

Видео про "Снятие и установка топливной рампы" для Chevrolet Cruze

Демонтаж форсунок с рампы и сборка Промывка форсунок и дросселя Шеврале Авео 2008г Шлак в рампе форсунок Лачетти

Рассмотрены схемы электрооборудования для автомобилей chevrolet cruze 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Для увеличения электросхем нажмите на изображении схемы.

Обозначения к электрическим схемам вы найдете в конце страницы.

Антиблокировочная система тормозов (ABS)

Выключатель блокировки замков дверей

Датчики температуры воздуха

Замок зажигания (без центральной блокировки замков дверей)

. Дополнительный обогреватель системы отопления

Замок зажигания (с центральной блокировкой замков дверей)

Датчики концентрации кислорода

Датчики абсолютного давления и температуры охлаждающей жидкости

Датчики температуры в салоне и освещения

Аудиосистема (вариантное исполнение)

Аудиосистема (вариантное исполнение)

Сигнальные лампы в панели приборов

Прикуриватель и розетка для подключения дополнительного оборудования

Лампы освещения в салоне

Наружное освещение автомобиля

Наружное освещение автомобиля (вариантное исполнение)

Низкоскоростная сеть передачи данных (GMLAN)

Монтажные блоки и аккумуляторная батарея

Органы управления на рулевом колесе

Стеклоочиститель ветрового окна

. Корректор света фар

Система охлаждения двигателя

Датчики углового перемещения руля, положения педали акселератора и гидроэлектронный модуль ABS

Система питания двигателя

Система зажигания и зарядки аккумуляторной батареи

Система управления автоматической коробкой передач

Компрессор кондиционера (вариантное исполненние)

Электровентиляторы системы отопления (кондиционирования) и вентиляции салона

Монтажный блок в панели приборов

Монтажный блок в моторном отсеке

Монтажный блок в моторном отсеке

Монтажный блок в моторном отсеке

Блок управления системой отопления, кондиционирования и вентиляции

Высокоскоростная сеть передачи данных (GMLAN)

Высокоскоростная сеть передачи данных (GMLAN)

Антиблокировочная система тормозов (ABS) с системой курсовой устойчивости (ESP

Обозначения к электрическим схемам шевроле круз.

А22 — клавиши управления аудиосистемой

АТ — блок управления автоматической коробкой передач

В1 — датчик давления хладагента в системе кондиционирования

B5LF — датчик вращения левого переднего колеса

B5LR — датчик вращения левого заднего колеса

B5RF — датчик вращения правого переднего колеса

B5RR — датчик вращения правого заднего колеса

B7D — датчик температуры воздуха

В7Н — датчик температуры воздуха

В10В — датчик света

В22 — датчик положения педали тормоза

В25В — датчик положения педали сцепления

В39 — датчик температуры испарителя кондиционера

В55 — датчик открытия капота

В99 — датчик углового перемещения руля

В119 — датчик положения педали акселератора

В160 — датчик дождя и света

С1 — аккумуляторная батарея

CF5 — блок управления электроприводом люка

E2LF — лампа левого переднего габаритного огня

E2RF — лампа правого переднего габаритного огня

E4N — лампа левого указателя поворота

Е4Р — лампа правого указателя поворота

Е5АА — лампа левого заднего фонаря стоп-сигнала

Е5АВ — лампа правого заднего фонаря стоп-сигнала

Е5Е — лампа левого заднего габаритного огня

E5F — лампа правого заднего габаритного огня

Е7 — лампа фонарей освещения номерного знака

E8S — лампа освещения порога

E13L — левая фара

E13R — правая фара

E32F — передний прикуриватель

F1 — F70 — предохранители

G12 — топливный насос G13 — генератор

G24 — омыватель ветрового стекла

G101 — G402 — штекерный соединитель

J100 — 0500- штекерная колодка

0L9 — гидроэлектронный модуль ABS

К8 — электровентилятор системы отопления, кондиционирования и вентиляции

К9 — диагностический разъем

К17 — гидроэлектронный модуль ABS

К20 — электронный блок управления двигателем

К27 — реле топливного насоса

К29 — реле обогрева сидений

К36 — пневматический ограничитель

К43 — модуль управления гидро­усилителем рулевого управления

К60 — рулевая колонка

К71 — блок управления коробкой передач

К77 — центральный замок

К84 — реле центрального замка

К85 — датчик непристегнутых ремней

КС7 — розетка заднего пассажира

KR3 — реле звукового сигнала

KR11 — реле насоса омывателя ветрового стекла

KR12B — реле стеклоочистителя ветрового окна

KR12C — реле переключения скорости стеклоочистителя ветрового окна

KR20A — реле вентилятора системы охлаждения

KR20B — реле вентилятора системы охлаждения

KR20E — реле переключения скорости вращения вентилятора системы охлаждения

KR20F — реле вентилятора системы охлаждения

KR23A — реле топливного насоса

KR27 — реле стартера

KR29 — реле муфты компрессора кондиционера

KR48 — реле дальнего света фар

KR70 — вспомогательное реле

KR73 — реле зажигания

KR75 — силовое реле

M6L — датчик температуры окружающего воздуха

M29L — электрокорректор света левой фары

M29R — электрокорректор света правой фары

М37 — замок двери

МТ — блок управления механической коробкой передач

М75 — электродвигатель стеклоочистителя ветрового стекла

Р2 — сигнальная лампа положения селектора автоматической коробки передач

Р9 — информационный дисплей

Р12 — звуковой сигнал

Р14 — сигнальная лампа неисправности системы подушек безопасности

Р16 — панель приборов

Р16 — сигнальная лампа разряда аккумуляторной батареи

Q2 — муфта компрессора кондиционера

Q17A — топливная форсунка 1-го цилиндра

Q17B — топливная форсунка 2 — го цилиндра

Q17C — топливная форсунка 3 — го цилиндра

Q17D — топливная форсунка 4 — го цилиндра

S13D — клавиша выключения блокировки дверей

S30 — переключатель наружного освещения

S33 — выключатель звукового сигнала

S39 — выключатель (замок) зажигания

S38 — выключатель (замок) зажигания

S48C — блок управления панелью приборов

S52 — пульт регулировки наружных зеркал заднего вида

S58 — реле открытия багажника

S70L — рычаг переключателя указателей поворота и включения дальнего света фар

S70R — рычаг переключателя очистителя и омывателя ветрового стекла

S72 — клавиша электропривода люка

S78 — рычаг переключателя указателя поворота и включения дальнего света фар

S80 — рычаг переключателя очистителя и омывателя ветрового стекла

S88 — клавиша электропривода люка

Т4Е — антенна сотового телефона и навигационная антенна

Т8 — катушка зажигания

Х50А — монтажный блок реле,

предохранителей и плавких вставок

Х50В — монтажный блок реле, предохранителей и плавких вставок

X50D — монтажный блок реле, предохранителей и плавких вставок

Х51А — монтажный блок предохранителей в панели приборов

Х80Н — розетка в центральной консоли для питания дополнительного оборудования

Владельцы автомобилей с опытом знают, что замене топливного фильтра необходимо уделять внимание, поскольку от работы этого элемента зависит качество езды. Сегодня мы расскажем вам, где расположен топливный фильтр Chevrolet Cruze (или фильтр бензина), и что необходимо для его ремонта или замены.

Особенности системы очистки топлива на Шевроле Круз

В зависимости от года выпуска и независимо от типа двигателя, на Шевроле Круз устанавливали либо только фильтр грубой очистки (сеточку), либо и сеточку, и фильтрующий элемент.

Оба этих фильтра находятся в одном топливном модуле, а сам модуль расположен в бензобаке. Ситуация осложняется тем, что на Крузе не предусмотрен лючок в полу кузова для обслуживания или замены топливного модуля. При этом в модуле скомпонованы топливные фильтры, датчик указателя уровня топлива, топливный насос и регулятор давления.

Когда менять топливный фильтр?

В руководстве по эксплуатации ни слова не сказано про замену фильтрующих элементов, а на СТО за эту работу могут взять не менее 5 тысяч. Именно поэтому все будем делать своими руками.

Опасность несвоевременной замены

Процесс замены фильтра проходит одинаково, как на автомобилях старого, так и нового образца. Компания рекомендует в случае выхода из строя любого элемента топливного модуля менять его в сборе, но ситуация с ценами следующая:

Есть ещё несколько заменителей, но цена их не меньше тех же 10 тысяч. Именно поэтому проще и дешевле заменить хоть фильтрующий элемент, хоть сеточку своими руками.

Где топливный фильтр

Инженеры Chevrolet Cruze не посчитали нужным устанавливать его в свои автомобили, топливный насос с фильтром грубой очистки, в виде сеточки, расположен в баке автомобиля и это единственная съемная деталь которую можно назвать фильтром.

Установить фильтр тонкой очистки на Chevrolet Cruze конечно можно, поставить его куда нибудь в бензопровод до топливной рампы, но т.к. в автомобиле фильтр не предусмотрен установка фильтра может негативно сказаться на работе двигателя и самого насоса, взять к примеру давление которое должно быть в топливной рампе.

Требуемые инструменты

Для того чтобы успешно произвести замену топливного фильтра в Шевроле Круз с двигателями 1.6 (109 л.с) и 1.8 (141 л.с) литра автовладельцу понадобиться набор инструментов, который приведен в таблице ниже.

ИнструментыПримечание

Домкрат или подъемник	Можно поставить авто на смотровую яму
Молоток среднего размера	Для открытия крышки лючка
Пруток	Можно воспользоваться тупым гвоздем
Отвертка	С крестовым и плоским лезвием

В процессе замены топливного фильтра возможно небольшое вытекание бензина из насоса. Также необходимо очистить крышку лючка перед ее открытием, чтобы в бензобак не попали частицы грязи и пыли. Для этих целей следует воспользоваться ветошью.

Когда менять топливный фильтр

• нестабильная работа двигателя.
• провалы при резком нажатии на газ, авто тупит.
• потеря прежней динамики, как будто авто держат.
• автомобиль дергается при резком нажатии акселератора.
• повышенный расход топлива.

Диагностика топливного фильтра и насоса не займет много времени и именно поэтому целесообразно начать поиск неисправности именно с них.

Диагностика работы топливного насоса производится с помощью обычного манометра который цепляется к шлангу подачи и к топливной рампе, а по его показаниям можно судить о работоспособности насоса.

Артикулы топливного фильтра

Фирменной сеточки GM даже не предлагает, намекая, что нужно менять модуль в сборе, но есть аналогичные по конструкции и конфигурации, к примеру, от Тойота Королла или Мазды 6 по цене 300 рублей за штуку.

А бумажный фильтрующий элемент, к примеру Meyle 29- или Delphi HDF623 стоят в диапазоне 800-900 рублей в комплекте с уплотнительным кольцом. Для замены нам понадобится стандартный набор инструментов и фильтры.

Алгоритм замены на Шевроле Круз

Перед тем как снимать топливный модуль, необходимо сбросить давление в топливной магистрали.

Вытаскиваем этот предохранитель!

Для этого ищем предохранитель №20 номиналом 20 А в подкапотном монтажном блоке и вынимаем его. После чего запускаем двигатель и оставляем его работать на холостых оборотах до полной остановки.

Давление в системе сброшено, снимаем модуль по такому алгоритму:

1. Снимаем минусовую клемму с аккумулятора.
2. Снимаем бензобак. Для этого откручиваем четыре винта крепления стягивающих хомутов, предварительно отсоединив шланги и жгут проводов к топливному модулю.


Демонтаж хомутов топливного бака.

6 болтов крепление топливного насоса отмечены стрелочками

Сняли топливный модуль! Ковыряем!

Сняли крышку, меняем фильтр.

Пользуясь такой технологией, можно быстро своими руками заменить топливные фильтры на Шевроле Круз. Чистого всем бензина и солнечных дорог!

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Тэги: Шевроле Круз

Стоимость замены на СТО

Стоимость услуги по замене фильтрующего компонента на станциях техобслуживания может составить около 5 тысяч рублей. Поэтому для многих автовладельцев целесообразней сменить ТФ самостоятельно.

На видео ниже представлен еще один, более сложный вариант замены бензинового фильтра, со снятием бака (материал снят и опубликован каналом Ремонт авто)

Кол-во блоков: 11 | Общее кол-во символов: 7462
Количество использованных доноров: 6
Информация по каждому донору:

Автолюбители с опытом знают, что замене топливного фильтра следует уделять внимание, поскольку от работоспособности этого элемента зависит качество езды. Сегодня мы расскажем вам, где расположен топливный фильтр Chevrolet Cruze (или фильтр бензина), что необходимо для его ремонта и видео замены элемента.

Где находится фильтр?

Непосредственно такого элемента, как топливный фильтр, в автомобилях Chevrolet Cruze нет. Разработчик посчитал ненужным устанавливать его на свои авто. Вернее, самого фильтра нет, но есть сеточка, которая отвечает за фильтрацию заправляемого топлива. Ее можно условно назвать фильтром.

Дело в том, что по мнению производителя, бензонасос устанавливается на транспортные средства Cruze на весь срок эксплуатации авто. Поэтому его замена считается разработчиком нецелесообразной. Однако из-за низкого качества бензина на российских и украинских автозаправочных станциях, у владельцев Cruze часто возникает необходимость смены фильтрующего элемента.

Сама сетка, как сказано выше, расположена в бензонасосе, который, в свою очередь, находится в топливном баке. Чтобы добраться до фильтрующей сеточки, нужно будет снять заднее сидение вашего Chevrolet Cruze, а после этого демонтировать и произвести разбор бензонасоса.

Как часто нужно менять?

Если вы почувствовали, что:

то, по всей видимости, пришло время поменять фильтрующую сетку.

Прошу совета! Купил новый Chevrolet Cruze где полтора года назад. Ездил, не знал беды. Но тут вдруг машина начала троить, а иногда и вовсе не заводится! Поспрашивал у мастеров на СТО, все как один советуют менять топливный фильтр! Посмотрел в инструкции по эксплуатации, там ни слова не сказано о том, как часто нужно его менять. Где можно найти инструкцию по замене, желательно с видео?

Такими вопросами буквально пестрит Интернет. Специально для таких пользователей мы разработали эту инструкцию. Что касается сроков замены, то здесь нельзя ответить однозначно. Если вы заправляетесь некачественным бензином, то приготовьтесь это делать чаще. В частности, на практике у российских автолюбителей проблемы с фильтрующей сеткой Chevrolet Cruze возникают после 60 тысяч километров пробега.

Если вы прошли этот километраж и почувствовали, что авто едет не так, как обычно, то рекомендуем вам произвести осмотр бензонасоса и сеточки.

Процесс замены

Итак, если вы приняли решение самостоятельно произвести замену топливного фильтра, то предлагаем вам ознакомиться с подробным мануалом по ремонту. Если вы не уверены в своих силах, то лучше доверьте это дело мастерам, но учтите, что за такие услуги придется платить. Вы хотите сэкономить деньги? Тогда сделайте это самостоятельно!

Подготовка

Купите и подготовьте все, что вам может потребоваться при выполнении ремонтных работ по замене топливного фильтра.

В частности, речь идет о:

1. Новом топливном фильтре (то есть сеточке). Желательно приобрести оригинальную от компании Chevrolet, но можно и купить отечественную. По этому поводу есть много мнений. Одни автолюбители говорят, что кроме оригинала лучше ничего не устанавливать. Другие утверждают, что фильтрующие сетки российского производства более качественно очищают топливо в бензобаке, поскольку они сделаны в России и ориентированы на отечественный бензин. Как быть в этом случае — решать исключительно вам.
2. Отвертке со шлицевым наконечником.
3. Ветоши.

Инструкция

Перед тем, как приступить к ремонту элемента, следует сбросить давление в системе. Для этого выключите зажигание и найдите блок предохранителей. Необходимо демонтировать тот предохранитель, который отвечает за работу бензонасоса. Когда это сделано, заведите двигатель и дайте ему поработать какое-то время. Когда машина заглохнет — давление в системе будет сброшено.

1. Люк для бензонасосахх в автомобиле Chevrolet Cruze не предусмотрен, поэтому для того, чтобы до него добраться, необходимо полностью демонтировать бак.
2. К топливному насосу подключен жгут с проводами: вам необходимо его отсоединить.
3. Также вы увидите несколько патрубков, по которым бензин поступает в насос и выходит из него. Вам нужно их аккуратно отсоединить. Для этого воспользуйтесь отверткой с плоским наконечником: подденьте патрубки и демонтируйте фиксаторы.
4. После этого нужно аккуратно снять патрубки. Оберните их ветошью, поскольку в них может остаться бензин.
5. Теперь вам нужно открутить непосредственно саму крышку бензонасоса. Аккуратно, не спеша начните проворачивать фиксирующий диск в направлении против часовой стрелки. В комплектации Chevrolet Cruze в месте установки бензонасоса должен находиться специальный ключ, предназначенный для демонтажа устройства. Но если его нет, то можете воспользоваться подручными инструментами, а именно отверткой и молотком.
6. Когда у вас получилось открутить фиксирующий диск, аккуратно демонтируйте его и вытащите из места крепления сам насос.
7. На самом бензонасосе вы увидите разъемы: их необходимо отсоединить.
8. На корпусе бензонасоса вы также увидите четыре защелки. Их также нужно отжать.
9. Отжав защелки, подденьте отверткой верхнюю часть топливного насоса. Она должна сняться без проблем.
10. Сделав это, вы увидите фильтрующую сетку. Если проблема некорректной работы двигателя транспортного средства заключалась именно в ней, то она может даже не давать просвета из-за грязи. Вряд ли вам поможет очистка этого элемента, поэтому лучше просто замените сам фильтр. Сборку элементов производите в обратной последовательности.

В этом видео показан процесс смены фильтрующей сетки на примере модели Aveo — для Cruze процесс замены будет идентичным.

Читайте также:


• Как проверить электроклапан на тнвд

• Схема регулятора давления газа

• Как проверить бензонасос на ваз 2105 инжектор

• При какой температуре срабатывает вентилятор на гранте 8 клапанной

• Ошибка p0037 шевроле круз
