Пятиступенчатая механическая коробка передач Ford Mondeo
Пятиступенчатая механическая коробка передач
Стандартно mondeo передает свою мощность двигателя на ведущие колеса посредством вручную переключаемой пятиступенчатой коробки передач (МТХ-75). МТХ-75-коробка передач является старым знакомым из фонда агрегатов ford: ее, например, используют также и мощные варианты focus. mondeo 2001 переключает и управляет, разумеется, основательно модифицированный вариант МТХ-75. Она, например, обладает.
- новыми внешними кулисами переключения передач,
- выходным валом другой конструкции – малая шестерня здесь является прочной составной частью вала,
- согласованным с новым двигателем корпусом коробки передач.
Как и прежде, коробка передач МТХ-75 работает как конструкция из двух валов: буква М обозначает ручная, Т – коробка передач, Х – передний привод, и число 75 характеризует расстояние в миллиметрах между ведущим и ведомым валами.
При нейтральном положении никакое из ведущих колес не контактирует с ведущим или ведомым валом: никакого крутящего момента не передается на дифференциал. Только один конический роликовый подшипник располагает ведущий и ведомый валы со сторон сцепления и коробки передач у соответствующих половинок корпуса коробки передач. Малая шестерня ведомого вала находится в постоянном зацеплении с цилиндрическим зубчатым колесом дифференциала – это деталь ведомого вала. Передаточные шестерни – 1/3 передача и муфта синхронизатора – 1/3 передача располагаются на ведущем валу. Зацепление для передач 1, 2 и обратного хода являются деталями ведомого вала. Передаточные шестерни 1/2/5 и обратный ход располагаются на ведомом валу. Зацепление для 3 и 4 передач, а также малая шестерня ведущего вала являются деталями ведомого вала. Передачи 1–3 имеют двойную синхронизацию. Она состоит из внутреннего синхронизирующего кольца, конусного кольца, наружного синхронизирующего кольца и корпуса синхронизатора. Передаточное колесо не имеет конусной поверхности: синхронизация выполняется с помощью синхронизирующих колец и соединенного кинематическим замыканием с передаточным колесом конусным кольцом. Кроме того, также синхронизируется и обратный ход.
Двойная синхронизация стандарт для первых трех передач
1 - Передаточная шестерня,
2 - Внутреннее синхронизирующее кольцо,
3 - Конусное кольцо,
4 - Наружное синхронизирующее кольцо,
5 - Тело синхронизатора.
Ремонт коробки передач – при сомнениях вариант для мастерско
Современная конструкция коробки передач: механическая коробка МТХ-75
1 - Картер сцепления,
2 - Ведущий вал,
3 - Трансмиссия,
4 - Ведомый вал,
5 - Промежуточная шестерня обратного хода,
6 - Корпус коробки передач,
7 - Внешнее переключение.
Так функционирует механическая коробка передач
Мощность двигателя передается через сцепление на ведущий вал (входной вал) механической коробки передач. На этом валу располагаются пять шестерен с косыми зубьями (плюс одна шестерня для обратного хода). Все передаточные шестерни имеют своего подходящего напарника на ведомом валу, и они находятся в постоянном контакте между собой.
Шестерни и валы
До того момента, пока шестерни не войдут в контакт со своим партнером, они вращаются свободно. Как только включается передача, соответствующая пара шестерен соединяется друг с другом в силовом замыкании. Рычаг переключения передач посредством тросовых тяг, балансиров и штанг действует на вилку переключения передач. Она соединяет передаточные колеса силовым замыканием друг с другом с помощью подвижной втулки. Чтобы оба колеса в процессе переключения быстро и бесшумно нашли друг друга, синхронизирующие кольца приводят эту парочку к одинаковым частотам вращения: они тормозят для этого в пусковом конусе более быструю шестерню до тех пор, пока профили зубцов передаточных колес не войдут в бесшумный контакт и не заскользят одно в другом.
Первые три передачи переводят частоту вращения двигателя в более медленную. Начиная с четвертой передачи ведущие колеса вращаются уже быстрее чем двигатель. Эксперты говорят здесь о долго передающей коробке передач, которая осознанно поддерживает стабильный крутящий момент в новых двигателях ford. На пятой передаче разница между частотами вращения двигателя и привода возрастает еще больше: это щадит двигатель, не затягивая петлю на его шее, и снижает, преимущественно на длинных дистанциях, расход топлива. На всех передних передачах зазор образуют два зубчатых колеса. Только задняя передача использует три шестерни. Третья шестерня, называемая также промежуточной, вращается на собственном валу, она становится активной тогда, когда для заднего хода ведомому валу необходимо изменить направление вращения.
Короткий путь: силовой поток в первой передаче.
1 - Ведущий вал,
2 - Ведомый вал,
3 - Малая шестерня ведомого вала,
4 - Передаточная шестерня,
5 - Синхронизатор,
6 - Зацепление
Изменение направления вращения: промежуточное колесо делает это возможным.
1 - Ведущий вал,
2 - Ведомый вал,
3 - Малая шестерня ведомого вала,
4 - Синхронизатор, 5-я передача и задний ход,
5 - Передаточная шестерня заднего хода,
6 - Промежуточная шестерня заднего хода,
7 - Зацепление обратного хода.
Видео про "Пятиступенчатая механическая коробка передач" для Ford Mondeo
Замена синхронизатора в КПП Форд Фокус 2 Как работает кулиса Форд Мондеу 3 и что там есть. Замена масла МКПП Ford Focus 2На автомобили Ford Mondeo в базовой комплектации устанавливают (в зависимости от типа применяемого двигателя) механические коробки передач моделей iB5, МТХ-75, MМТ6 или MТ-66. Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатых коробок MМТ6 и MТ-66 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобилях с бензиновым двигателем рабочим объемом 2,3 л и дизельным двигателем объемом 2,0 л может быть установлена шестиступенчатая автоматическая коробка передач, установочные размеры которой аналогичны размерам механических коробок. В связи с этим в данном разделе снятие и установка механической коробки передач описаны на примере только механической коробки передач iB5. Остальные коробки передач снимают и устанавливают практически аналогично.
Рис. 6.4. Принципиальная схема пятиступенчатой механической коробки передач мод. iB5: 1 – задняя крышка картера коробки передач; 2 – картер коробки передач; 3 – сапун; 4 – рабочий цилиндр гидропривода выключения сцепления; 5 – картер сцепления; 6 – подшипник выключения сцепления; 7 – первичный вал; 8 – вторичный вал; 9 – главная передача и дифференциал.
Рис. 6.5. Принципиальная схема шестиступенчатой механической коробки передач мод. МТХ-75: 1 – шестерня передачи заднего хода; 2 – шестерня V передачи; 3 – ведущая шестерня IV передачи; 4 – муфта включения III и IV передач; 5 – картер коробки передач; 6 – ведущая шестерня III передачи; 7 – шестерня II передачи; 8 – шестерня I передачи; 9 – картер сцепления; 10 – первичный вал; 11 – корпус дифференциала; 12 – ведущая шестерня главной передачи; 13 – ведущая шестерня I передачи; 14 – муфта включения I и II передач; 15 – ведущая шестерня II передачи; 16 – шестерня III передачи; 17 – вторичный вал; 18 – шестерня IV передачи; 19 – ведущая шестерня V передачи; 20 – муфта включения V передачи и передачи заднего хода; 21 – ведущая шестерня передачи заднего хода.
Механическая коробка передач мод. iB5 (рис. 6.4) или МТХ-75 (рис. 6.5) выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода. Механическая коробка передач мод. MМТ6 выполнена по трехвальной схеме с шестью синхронизированными передачами переднего хода.
Рис. 6.6. Принципиальная схема шестиступенчатой механической коробки передач мод.
МТ-66: 1 – шестерня VI передачи; 2 – вторичный вал I и II передач; 3 – шестерня V передачи; 4 – ведущая шестерня II передачи; 5 – муфта включения передачи заднего хода; 6 – ведущая шестерня передачи заднего хода; 7 – вторичный вал передачи заднего хода; 8 – выходная шестерня передачи заднего хода; 9 – муфта включения I и II передач; 10 – ведущая шестерня I передачи; 11 – выходная шестерня I и II передач; 12 – шестерня III передачи; 13 – первичный вал; 14 – шестерня I передачи; 15 – ведущая шестерня III передачи; 16 – вторичный вал III и IV передач; 17 – выходная шестерня III и IV передач; 18 – ведомая шестерня главной пары; 19 – корпус дифференциала; 20 – муфта включения III и IV передач; 21 – ведущая шестерня IV передачи; 22 – шестерня II передачи; 23 – шестерня IV передачи; 24 – ведущая шестерня V передачи; 25 – муфта включения IV и VI передач; 26 – ведущая шестерня VI передачи.
Механическая коробка передач мод. МТ-66 (рис. 6.6) выполнена по четырёхвальной схеме с тройной синхронизацией I и II передач, с двойной синхронизацией III передачи и с одинарной синхронизацией IV, V и VI передач. Коробка передач и главная передача с дифференциалом имеют общий картер. К передней части картера коробки передач присоединен картер сцепления. На заднюю часть картера коробки передач установлена стальная штампованная крышка.
Передачи переднего хода включаются осевым перемещением муфт синхронизаторов, установленных на валах. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма – рычаг выбора передачи и рычаг переключения.
Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг переключения передач механизма переключения изготовлен за одно целое с массивным противовесом.
Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.
Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками.
Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с бензиновым двигателем рабочим объемом 2,3 л и 2-литровым дизельным двигателем одинаковы по конструкции и различаются только передаточными числами.
Особенностью автоматических коробок передач автомобилей Ford Mondeo по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, и довести частоту вращения коленчатого вала двигателя до диапазона максимального крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, или понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача.
Автоматическая коробка передач состоит из гидротрансформатора, насоса, планетарного редуктора, многодисковых муфт, многодисковых тормозов и блока клапанов.
Рис. 6.7. Гидротрансформатор: 1 – ведущий диск; 2 – картер гидротрансформатора; 3 – турбина; 4 – обгонная муфта; 5 – реактор; 6 – насосное колесо.
Гидротрансформатор (рис. 6.7) выполняет роль сцепления и служит для плавного соединения двигателя и механизма коробки передач, увеличения крутящего момента в начале движения автомобиля. Корпус гидротрансформатора соединен с коленчатым валом двигателя через ведущий диск и постоянно вращается при работе двигателя.
Внутренняя полость гидротрансформатора заполнена рабочей жидкостью для автоматических коробок передач. Коленчатый вал двигателя вращает гидротрансформатор и приводит в действие насосное колесо, которое создает потоки рабочей жидкости в направлении турбинного колеса. Турбинное колесо начинает вращаться за счет потоков рабочей жидкости, создаваемых насосным колесом.
При большой разности частот вращения турбинного и насосного колес реактор изменяет направление потока жидкости, увеличивая крутящий момент. По мере уменьшения разницы частот он исключается из работы, так как установлен на обгонной муфте.
Насос, установленный в передней части картера коробки передач, создает давление и подает рабочую жидкость ко всем системам в коробке передач.
Рис. 6.8. Планетарный редуктор системы Равинье: 1 – длинный сателлит; 2 – водило; 3 – малая солнечная шестерня; 4 – большая солнечная шестерня; 5 – короткий сателлит; 6 – коронная шестерня.
Планетарный редуктор системы Равинье (рис. 6.8) представляет собой зубчатую передачу с наружными и внутренними зацеплениями шестерен, которая обеспечивает различные способы соединения ее элементов для получения различных передаточных чисел.
Рис. 6.9. Схема работы многодисковой муфты: А – многодисковая муфта включена; В – многодисковая муфта выключена; 1 – шариковый клапан; 2 – уплотнительное кольцо; 3 – поршень; 4 – фрикционный диск; 5 – фрикционный диск с накладками; 6 – упорный диск; 7 – ступица муфты; 8 – упор пружины; 9 – стопорное кольцо; 10 – возвратная пружина.
Рис. 6.10. Схема работы дискового тормоза: А – тормоза включены; В – тормоза выключены; 1 – упорный диск; 2 – фрикционные тормозные диски с накладками; 3 – фрикционный диск; 4 – возвратная пружина; 5 – поршень; 6 – картер коробки передач; 7 – крышка картера коробки передач.
Принципы работы многодисковой муфты (рис. 6.9) и дискового тормоза (рис. 6.10) очень сходны. Разница заключается в том, что многодисковая муфта соединяет звенья коробки передач между собой, а дисковый тормоз – с картером коробки. Рабочая жидкость, подаваемая к муфте, приводит в действие поршень, за счет чего фрикционные диски сжимаются. Звенья, блокируемые муфтой, начинают вращаться за одно целое.
При отключении дисковых тормозов рабочая жидкость перестает подаваться в муфту и поршень под действием возвратной пружины возвращается в исходное положение.
Особенность конструкции многодисковой муфты состоит в том, что она находится в постоянном вращении. Под действием центробежной силы, действующей на рабочую жидкость, создаются давление, которое не дает разблокироваться муфте. Дополнительно в муфте установлен шариковый клапан, расположенный как можно ближе к краю от центра муфты. При повышении давления рабочей жидкости в камере многодисковой муфты шариковый клапан закрывает сливное отверстие, а при снижении давления в камере шариковый клапан под действием центробежной силы открывает сливное отверстие и муфта разблокируется.
Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте тоннеля пола, что и рычаг управления механической коробкой передач, и соединен с блоком управления на коробке передач тросом.
Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.
Для ремонта коробки передач, особенно автоматической коробки, требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости ремонтируйте коробку передач на специализированном сервисе.
ПРИМЕЧАНИЕ Расположение элементов и основных агрегатов автомобилей, оснащенных остальными двигателями всех объемов, практически аналогично.
Рис. 1.1. Габаритные размеры автомобиля с кузовом седан.
Рис. 1.2. Габаритные размеры автомобиля с кузовом хэтчбек.
Рис. 1.3. Габаритные размеры автомобиля с кузовом универсал.
Рис. 1.4. Подкапотное пространство автомобиля с двигателем 2,3 л Duratec-HE (вид сверху, с установленным декоративным кожухом): 1 – расширительный бачок; 2 – пробка расширительного бачка; 3 – бачок гидроусилителя рулевого управления; 4 – правая опора подвески силового агрегата; 5 – пробка маслоналивной горловины; 6 – указатель уровня масла (маслоизмерительный щуп); 7 – декоративный кожух двигателя; 8 – глушитель шума впуска; 9 – бачок главного тормозного цилиндра; 10 – аккумуляторная батарея; 11 – монтажный блок реле, предохранителей и плавких вставок; 12 – воздушный фильтр; 13 – наливная горловина бачка омывателя; 14 – замок капота; 15 – верхний кожух радиатора.
Рис. 1.5. Подкапотное пространство автомобиля с двигателем 2,3 л Duratec-HE (вид сверху, со снятым декоративным кожухом): 1 – электромагнитный клапан изменения фаз газораспределения; 2 – катушки зажигания; 3 – крышка головки блока цилиндров; 4 – датчик положения распределительного вала; 5 – блок управляющих клапанов механизма изменения геометрии впускной трубы; 6 – воздухоподводящий рукав; 7 – дроссельный узел; 8 – впускная труба; 9 – клапаны механизма изменения геометрии впускной трубы; 10 – топливная рампа.
Рис. 1.6. Подкапотное пространство автомобиля с двигателем 2,3 л Duratec-HE и основные агрегаты автомобиля (вид снизу, защита картера двигателя снята): 1 – привод правого переднего колеса; 2 – рычаг передней подвески; 3 – двигатель; 4 – масляный фильтр; 5 – промежуточный вал; 6 – коробка передач; 7 – поперечина передней подвески; 8 – привод левого переднего колеса; 9 – тормозной механизм переднего колеса; 10 – поперечина кронштейна приемной трубы системы выпуска отработавших газов; 11 – задняя опора подвески силового агрегата; 12 – рулевой механизм; 13 – нейтрализатор отработавших газов.
Рис. 1.7. Основные агрегаты автомобиля (вид снизу сзади): 1 – левый основной глушитель; 2 – термоэкран; 3 – подводящая труба основных глушителей; 4 – подрамник задней подвески; 5 – правый основной глушитель; 6 – тормозной механизм заднего колеса; 7 – стойка стабилизатора поперечной устойчивости; 8 – задний нижний рычаг; 9 – пружина задней подвески; 10 – кронштейн крепления штанги стабилизатора; 11 – топливный бак; 12 – стабилизатор поперечной устойчивости.
6. Отсоедините от коробки передач тросы управления коробкой передач (см. Замена тросов управления коробкой передач).
7. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).
8. Отсоедините колодку жгута проводов от выключателя света заднего хода (см. Проверка и замена выключателя света заднего хода)…
10….отсоедините от картера коробки передач держатель жгута проводов выключателя света заднего хода и отведите жгут в сторону.
11. Отсоедините колодку жгута проводов от датчика скорости (см. Проверка и замена датчиков системы управления двигателем).
12. Поддев отвёрткой, снимите пружинный фиксатор наконечника шланга гидропривода выключения сцепления…
13….и отсоедините шланг от трубки гидропривода.
ПРИМЕЧАНИЕ.
Примите меры против вытекания масла из трубки гидропривода выключения сцепления (например, заглушив отверстие трубки ветошью или деревянной пробкой).
14. Выверните болт крепления кронштейнов шлангов к картеру коробки передач…
15….и отведите кронштейн вместе со шлангами в сторону.
17….отсоедините провода от кронштейна и отведите их в сторону.
18. Выверните болты крепления и снимите с картера сцепления стартер, не отсоединяя от него провода (см. Снятие и установка стартера). Отведите стартер в сторону и закрепите любым способом, чтобы он не мешал дальнейшей работе.
19. Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма. Аналогичную опору установите под коробку передач.
20. Снимите левую опору подвески силового агрегата (см. Замена левой опоры подвески силового агрегата).
21. Выверните по одному болту крепления картера коробки передач к двигателю сверху слева…
23….два болта сбоку слева…
24….и пять болтов снизу.
25. Снимите заднюю опору подвески силового агрегата (см. Замена задней опоры подвески силового агрегата).
26. Сдвиньте коробку передач назад до момента выхода первичного вала коробки из ступицы ведомого диска сцепления.
27. Сдвиньте коробку максимально назад, уберите из-под нее опору и, наклонив заднюю часть коробки вниз, снимите с автомобиля.
ПРЕДУПРЕЖДЕНИЕ.
При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.
28. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.
ПОЛЕЗНЫЕ СОВЕТЫ.
Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.
Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. Снятие и установка сцепления).
29. Залейте масло в коробку передач (см. Замена масла в механической коробке передач или рабочей жидкости в автоматической коробке передач).
30. Удалите воздух из гидропривода выключения сцепления (см. Прокачка гидропривода выключения сцепления).
31. При необходимости отрегулируйте привод управления коробкой передач (см. Регулировка привода управления коробкой передач).
Для снятия автоматической коробки передач выполните следующие операции.
1. Установите автомобиль на подъемник или смотровую канаву.
2. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и глушителя шума впуска).
3. Снимите брызговик и защиту картера двигателя (см. Снятие и установка брызговика и защиты картера двигателя).
4. Слейте масло (жидкость) из коробки передач (см. Замена масла в механической коробке передач или рабочей жидкости в автоматической коробке передач).
5. Снимите приводы передних колес (см. Снятие и установка приводов передних колес).
7. Нажмите на фиксатор…
8….и отсоедините наконечник троса от рычага блока переключения коробки передач.
9. Отожмите фиксатор…
10….и отсоедините колодку жгута проводов от блока переключения коробки передач.
11. Разъедините шланги магистрали охлаждения рабочей жидкости автоматической коробки передач.
12. Снимите стартер (см. Снятие и установка стартера).
13. Отверните четыре гайки крепления гидротрансформатора к ведущему диску.
ПРИМЕЧАНИЯ.
Для доступа к гайкам крепления гидротрансформатора к ведущему диску проворачивайте коленчатый вал за болт крепления шкива.
14. Установите под двигатель и коробку передач надежные опоры.
16. Выверните три болта верхнего крепления коробки передач к двигателю…
17….два боковых болта крепления…
18….четыре болта нижнего крепления и снимите автоматическую коробку передач с автомобиля.
19. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.
20. Залейте рабочую жидкость в коробку передач (см. Замена масла в механической коробке передач или рабочей жидкости в автоматической коробке передач).
21. При необходимости отрегулируйте привод управления коробкой передач (см. Регулировка привода управления коробкой передач).

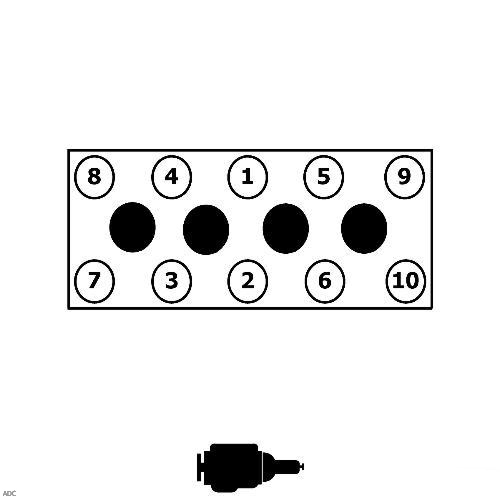

Ступень 01 5 Nm Использовать новый винт(ы). Ступень 02 15 Nm Ступень 03 45 Nm Ступень 04 90° Ступень 05 90°
Впускной коллектор
Выпускной коллектор
Свечи зажигания
Труба распределителя топлива
Датчик детонации
Датчик положения коленвала
Ременный шкив - насоса охлажд. средств
Насос подачи охлаждающих средств
Центральный винт коленчатого вала
Ведущий диск сцепления
Маховик
Винт(ы) спуска масла
Цепная звёздочка масляного насоса
Масляный картер
Корпус масляного фильтра
Масляный насос
Подшипник двигателя
Стопор против проворачивания
Кронштейн нижнего рычага передней подвески
Агрегатный кронштейн
Пластина(-ы) жёсткости подрамника
Катализатор
Кислородный датчик
Генератор
Стартёр
Компрессор кондиционера
Напорная магистраль компрессора кондиционера
Насос усилителя рулевого управления
Гидропровод(-ы) на насосе усилителя рулевого управления
Моменты затяжки на передней ходовой части
Амортизационная стойка
Шток поршня амортизатора
Карданный шарнир рулевого механизма
Рулевая передача
Напорная магистраль на рулевом механизме
Обратный слив на рулевом механизме
Нижний поперечный рычаг подвески переднего моста
спереди, на подрамнике 80 Nm + 120° Использовать новый винт(ы). стойка подшипника, сзади, на подрамнике 140 Nm + 45° Использовать новый винт(ы).
Крепление колеса
Ступица/подшипник ступицы переднего колеса
Датчик(-и) давления воздуха в шинах
Поперечная рулевая тяга на рулевом механизме
Головка поперечной рулевой тяги на поворотном кулаке
Наконечник поперечной рулевой тяги на поперечной рулевой тяге
Подшипник стабилизатора переднего моста на подрамнике
Стойка стабилизатора переднего моста на амортизационной стойке
Стойка стабилизатора переднего моста на стабилизаторе
Шарнир независимой подвески переднего моста на поворотном кулаке
Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс
Суппорт дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза задних колёс
Кронштейн суппорта дискового тормоза передних колёс
Датчик - числа оборотов колеса
Тормозная магистраль
Тормозной шланг
Моменты затяжки для коробки передач
Главный цилиндр сцепления
Выжимной цилиндр
Фланцевое соединение коробки передач с двигателем
Держатель коробки перемены передач
Подшипник коробки перемены передач
винт(ы), на кронштейне КПП 133 Nm Использовать новый винт(ы). гайка(и), на кузове 80 Nm винт(ы), на кузове 25 Nm
Приводной вал
Резьбовая пробка маслоналивного отверстия коробки передач
Резьбовая пробка маслосливного отверстия коробки передач
Моменты затяжки на задней ходовой части
Балка заднего моста
Подшипниковая опора стабилизатора заднего моста
Продольный рычаг подвески заднего моста
Верхний поперечный рычаг подвески заднего моста
Задний нижний поперечный рычаг подвески заднего моста
на поворотном кулаке 120 Nm на несущей балке моста, Ступень 01 8 Nm эксцентриковый винт на несущей балке моста, Ступень 02 103 Nm
