Противотуманные фары одна из важных опций современного автомобиля. Езда в условиях недостаточной видимости (дождь, снегопад, туман) или ограниченной видимости (горные дороги, крутые повороты) на автомобиле без противотуманных фар небезопасна.
Используя обычные фары в плохую погоду, водитель ничего не видит кроме белой пелены. Этот эффект происходит потому, что свет от фар отражается от мельчайших частиц влаги в воздухе на уровне глаз водителя.
Противотуманные фары из-за низкого расположения освещают дорогу ниже уровня глаз водителя. К тому же тумана нет над самой поверхностью дороги, благодаря этому свет от противотуманок распространяется на большую дистанцию. Также, из-за более широкого пучка света, они освещают край обочины, что улучшает возможность маневрирования.
Какой цвет противотуманных фар предпочтительней
Наиболее широко применяемый в противотуманках желтый и белый свет. Однако специалисты утверждают, что важнее всего – равномерное распределение светового пока. Поэтому основной критерий – угол рассеивания светового луча над проезжей частью. Он составляет – от 60 до 70 градусов. В вертикальной плоскости он должен быть не меньше 5 градусов. Также верхняя граница луча должна быть четко очерчена.
Установка противотуманных фар Авео Т-250
Для установки ПТФ вам потребуются следующие детали:
Порядок действий по установке ПТФ
- Перед началом монтажа противотуманных фар их можно покрасить в цвет кузова (по желанию). Для этого понадобится мелкая наждачная бумага, грунтовка, баллончик краски, лак.
- Снимите передний бампер (подробная инструкция расписана тут).
- Снимите заглушки в месте установки ПТФ.
- Установите на их место противотуманки.
Подключать ПТФ желательно по заводской схеме.

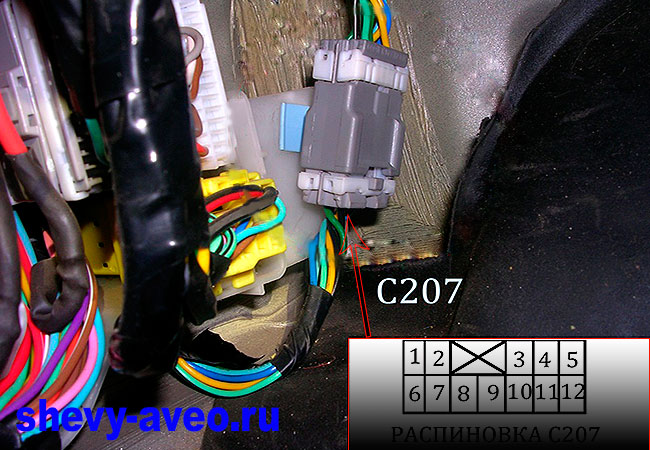

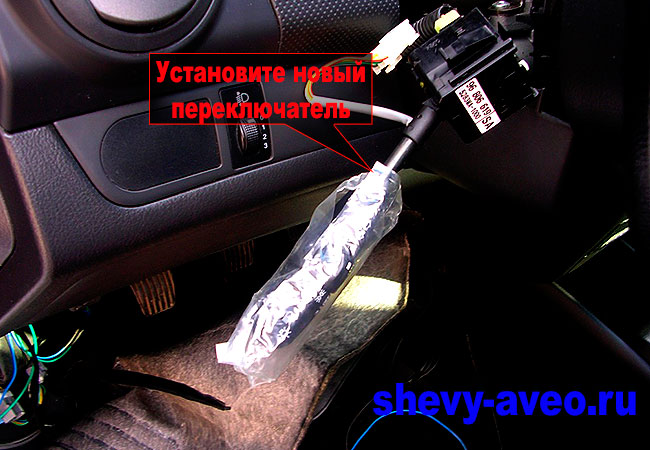

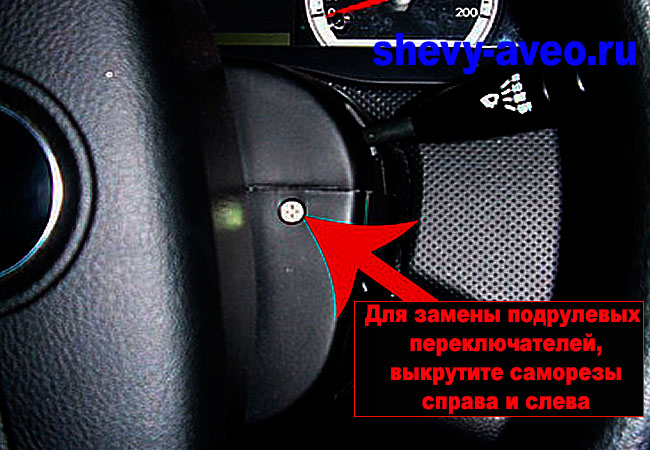

- В районе левой ноги водителя, за обивкой, найдите колодку С207 (номера считаются со стороны проводов),
Синим обозначены провода, которые следует добавить.
Упрощенная схема подключения ПТФ

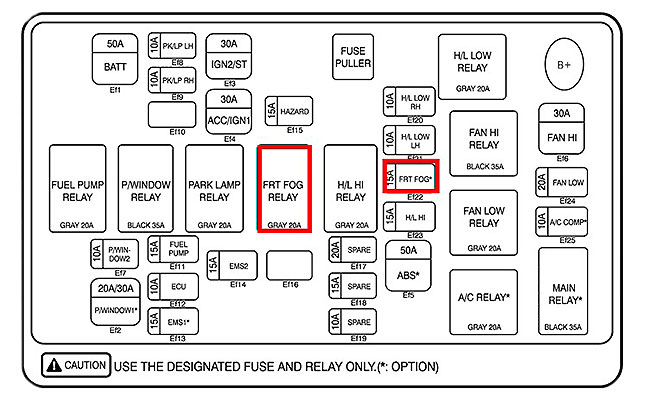

Наружный блок предохранителей
- Индикатор туманок на моделях Шевроле Авео после 2008 года впаян производителем.
- После установки и подключения ПТФ, всю проводку спрячьте в гофру, тканевую ленту и заизолируйте все контакты.
Регулировка ПТФ
Порядок действий по регулировке противотуманок
- Проверьте давление в шинах и доведите его до предусмотренного инструкцией по эксплуатации значения (для Шевроле Авео – 2,1 кПа).
- Загрузите автомобиль до веса, который соответствует основному периоду эксплуатации (подобная процедура также выполняется во время замены сайлентблоков передних рычагов).
- Поставьте автомобиль на расстоянии 5 метров от стенда (в домашних условиях используйте гаражные ворота или стену).
- Начертите на стенде следующую схему, где:
Н – расстояние от земли до центра фары.
Расстояние между точками А и Б – расстояние между центрами противотуманных фар. - Включите противотуманные фары, одну закройте чем-нибудь плотным и приступайте к регулировке.
- В конце откройте обе ПТФ и проверьте идентичность световых пятен на схеме.
Более точную регулировку ПТФ можно произвести на СТО, используя устройство, имеющее оптический измерительный узел под названием реглоскоп.
Качественные эл.схемы автомобиля Chevrolet Aveo с 2003 г. выпуска, и его модификаций. Сборник будет полезен, как инструкция по ремонту электрической части двигателя, трансмиссии и электрооборудования осветительных устройств. Детально описаны элементы системы управления впрыском и список ремонтно-восстановительных работ при неполадках автомашины. Для увеличения картинки - клик. Вторая часть Chevrolet Aveo здесь.
Схема сборки и разборки генератора авто
Схема сборки и разборки стартера авто
Прверка зарядки, установка генератора, стартера - инструкция
Описание аккумулятора Chevrolet Aveo
Пример чтения электросхем
Схема системы пуска и зарядки АКБ
Сигнал превышения скорости и датчики Авео
Система управления холостым ходом - схема принципиальная
Система впрыска, шина данных Chevrolet Aveo
Указатель температуры, одометр и сигнальные лампы авто
Элементы индикации - электросхема
Схема фар и противотуманок Chevrolet Aveo
Схема принципиальная габаритных фонарей автомобиля Авео
Цветные схемы электрооборудования автомобиля Chevrolet Aveo с 2011 года, модификация T300. Показаны русскоязычные схемы и соединения электрической проводки узлов приборов автомобиля Шевроле Авео. Соединение приборов, соединения звукового сигнала, стеклоочиститель и омыватель ветрового стекла, соединения стеклоподъемников передних дверей, соединения комбинации приборов, антиблокировочная система тормозов, система управления двигателем и другие. Схемы для более старой версии Aveo смотрите здесь.
Электрооборудование Шевроле Авео Т300
Потребители, подключенные через монтажный блок моторного отсека
Блоки реле и приборов Авео Т300
Подключение ламп, фар и подсветки
Насос системы охлаждения авто
Управление системой кондиционирования и преобразователь напряжения
Схема подсоединения противоугонной системы
Другие элементы электросхемы Aveo New T300
Предохранители автомобиля AVEO T300
Предохранители в Aveo New T300 расположены в двух местах: в подкапотном пространстве и в салоне под приборной панелью. Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя. В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. Перед заменой предохранителя отключите соответствующий источник или выключите зажигание. Дефектный предохранитель можно определить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями. Кроме того, в блоке могут быть установлены дополнительные предохранители.
На электрических схемах, представленных в данном пособии, приняты условные обозначения, приведенные ниже.
Примечание: наличие в схеме надписи (): HV-Type или Q: MR-Type, или <>: Sirius D4 указывает на то, что в круглых, квадратных или фигурных скобках заключены номера контактов разъемов блоков управления двигателем указанных в примечании типов. Практически, до настоящего времени все автомобили Shevrolel, выпускаемые в Украине оснащались блоками типа HV-240.
А: Верхние горизонтальные линии - линии подачи питания при различных условиях:
Цепь 30 - подача питания непосредственно от АКБ, минуя переключатель замка зажигания.
Цепь 15 - подача питания при включенном зажигании и стартере.
Цепь 15А - подача питания при включенном зажигании и выключенном стартере.
Цепь 15С - подача питания при включенном зажигании и режиме "АСС".
Цепь 58 - подача питания в цепи освещения при 1 и 2 положении переключателя света.
В: Ef20 - предохранитель №20 в блоке предохранителей, расположенном в моторном отсеке. F2 - предохранитель №2 в блоке предохранителей, расположенном в пассажирском салоне.
С: Разъемы (С101 - С902) (см. описание разъемов).
D: Узлы сращивания кабелей (S101 - S303) (см. описание).
Е: Внутренние цепи компонентов схемы (реле) указано наименование компонента и номер контакта в разъеме.
F: Внутренние цепи компонентов схемы (переключатель) указаны наименование компонента, номер контакта в разъеме и цепи внешних соединений.
G: Аббревиатуры, обозначающие цвет изоляции проводов.
Н: Нижняя горизонтальная линия: линия заземления на "массу" (G101 - G401) Обозначение В означает заземление на корпус (body).
Условные обозначения компонентов
С: разъем; D: диод Ef: предохранитель, расположенный в блоке реле и предохранителей, размещенном в моторном отсеке; F: предохранитель, расположенный в блоке реле и предохранителей, размещенном в пассажирском салоне;
Процедура замены лампочки в передней фаре достаточно проста и под силу даже ребенку. Поэтому не стоит ехать на СТО и платить деньги за то, что сможете сделать самостоятельно. Ваши затраты на замену лампочек будут состоять только из стоимости самих лампочек (в пределах 200-300 руб.).
В передних фарах Шевроле Авео штатные лампочки имеют маркировку Н4 – 60/55W.
Маркировка лампочек в переднюю фару Шевроле Авео
Совет! Желательно менять сразу две лампочки, тогда обе фары будут светить одинаковым светом.
Замена лампочки в передней фаре
- Откройте капот автомобиля, с обратной стороны фар находится резиновая крышка-пыльник с разъемом, подключенным к лампочке.
Обратная сторона передней фары
Отсоедините штекер от контактов лампочки
Штекер электропитания лампочки
Резиновая крышка передней фары
Усики крепления лампочки
Достаньте лампочку из фары
Внимание! В связи с тем, что лампочки нагреваются до высокой температуры, не рекомендуется дотрагиваться до их стекол открытыми участками кожи. Они должны быть стерильно чистыми, иначе лампочки быстро перегорят.
Лампочка в переднюю фару
Вставьте новую лампу в фару
Установите резиновую крышку на место
Подключите питание к лампочке
Проверьте работу новых лампочек
Количество и мощность лампочек передних фар
В Авео Т-250 в передней части автомобиля используются следующие лампочки:
