И еще раз огромное спасибо!)
сорян, да. Украину блокирует.
Спасибо!
Не работают ссылки( можете перезалить? спасибо
У меня работают.
А у Вас территориальные ограничения должно быть.
Не работают ссылки( можете перезалить? спасибо
Доброго времени суток! Не могу скачать Ваш альбом электро схем для 13 года. Если Вам не трудно перезалейте пожалуйста на Google диск. С Украины даже под VPN не скачивается. Заранее огромное Спасибо! Лера.
Хорошо немного позже!
Я сейчас на отдыхе. Не за компом
Проделанная работа просто колоссальна!
Спасибо огромное!
Спасибо за поддержку
Спасибо огромное ! Планов много по доработкам, наверняка пригодится информация.
Огромное человеческое спасибо, дружище! Хоть у меня и 2018 г.в., но, думаю, в большей части схемы схожи.
Расскажи как ты их делал (чуть подробнее), попробую сделать аналогичное для новых машин
Я скачал и схемы рестайлинг!
Просто в том виде в каком они сейчас находятся они не удобны и не пригодны для работы с ними.
Это куча файлов, чуть больше тысячи
Чтобы превратить их в похожий альбом нужно время.
Напиши в личку расскажу как это было сделано.
спасибо
может есть сервис мануал для авто с 2013 года?
в идеале на 2017 рестайл
ПС эти соответствуют 2017?
Эти схемы скачаны мной по win моей машины с сайта этис! У меня куга 2013 (2012) года дорестайл.
Что подразумевает под сервисмануалом?
Для более легкого ориентирования в создаваемых файлах, (до этого я дошел не сразу, поэтому наверное надо об этом упомянуть)
нужно создаваемым папкам присваивать имена такие же, как в стартовой странице названы разделы (я назвал ее содержание)
Сохраняемым файлам присваеваем имена по порядку (1, 2, 3, 4, и т.д.).
Так проще.
И так, теперь у нас на компьютере появилась куча папок
Запускаем редактор PDF файлов.
Я использовал такой.
Рассказывать буду про работу в этом редакторе.
Заходим в папку, выделяем лежащие в ней файлы и кликнув правой кнопкой мыши, в контекстном меню выбираем "Объединить файлы в программе Acrobat"
После объединения фалы откроются в окне редактора.
Перелистываем получившийся сборник и просматриваем одинакового ли, размера наши схемы? (не знаю почему, но иногда они бывают разных размеров).
Выбираем самый широкий и самый высокий.
Затем нажимаем в строке меню "Редактирование".
В открывшемся контекстном меню выбираем "Редактировать текст и изображение".
Ждем когда закончится преобразование.
В появившейся дополнительной панели инструментов выбираем "Кадрировать страницы" и выделяем границу нашей будущей схемы (пока строго на глаз).
Кликаем мышкой внутри этой границы 2 раза.
Попадаем на такую страничку.
здесь нас интересует 2 выделенные области.
1. Область кадрирования
Исходим из того что по высоте мы выбрали максимально возможный размер, и зная соотношение сторон формата А4 (1,414),
путем несложных арифметических действий получаем требуемую ширину- 128,77х1,414=182,08
2. Меняя значения слева и справа, добиваемся изменения области кадрирования по ширине до 182 мм, стараясь что бы наша схема оставалась по центру.
3. Задаем диапазон страниц (если размер одинаков, то выбираем "все")
Жмем "ОК"
Получаем готовый 9 страничный (в примере было 9 файлов) альбомчик.
На той же панели инструментов, выбираем "Колонтитулы" и в появившемся меню выбираем "Добавить".
Откроется новое окно.
здесь изменяя значения раздела "Поле (мм)", добиваемся размещения колонтитулов в свободной от текста части страницы.
Заполнив поля колонтитулов.
Жмем сохранить параметры и задаем имя этих параметров.
Это станет шаблоном, и в дальнейшем при кадрировании других страниц, мы будем не добавлять, а обновлять колонтитул
После нажатия кнопки "ОК", в нашем альбомчике появляются название раздела и количество страниц в этом разделе.
Чтобы добавить водяной знак, аналогичные действия проводим с закладкой "Водяной знак".
После этого сохраняем наш файл, выбрав для его названия имя папки.
Так постепенно наша папка наполняется отдельными файлами, которые впоследствии мы объединим в 1 общий.
1 год
Важные сведения о модулях BCM.
Подскажите у меня не горит освещение номера,что сделать и как быть.Лампочки менял,слышал что есть такая хрень что при неисправности выключается линия модулем и потом висит код ошибки и это в модуле ВСМ.
4 июня 2018 mobile
Коллеги, приветствую всех. Помогите пожалуйста найти + подсветки кнопок, ФК2Рестайл тренд плюс. Хочу поставить точечную подсветку (просто два диода) на всех машинах до куги была. Да и очень мне не нравится, что свет идет из-за плеча.
Скидывал датчик с кнопки SOS но там почему-то 10.8 вольт всего, поэтому не стал подключатся.
Спасибо
Зашел на сайт ETIS, смотрю, там ссылки появились (а может быть, и раньше были, да только заметил) на электросхемы, кузовные элементы и ремонт. Думаю, до чего дошёл прогресс, тыкаю – ан нет, посмотреть только за денежку
Друзья, подскажите, если поменять BCM на куге с дорестайлового на рестайл, кроме прошивки что-то потребуется допиливать? Проводку и т.п.?
Всем привет!

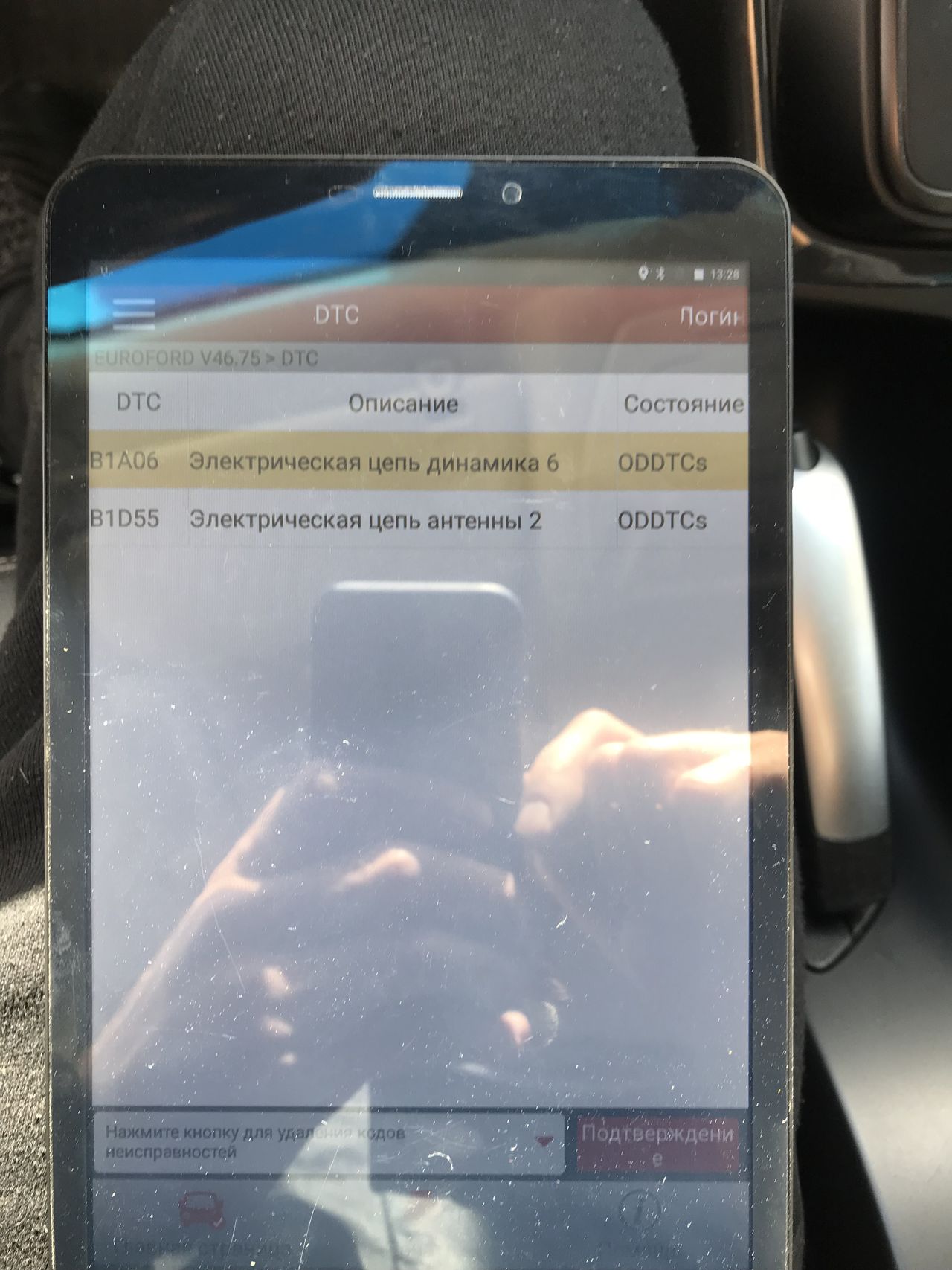

Ситуация следующая:куга 13 год,звук магнитоллы пропадает с сильными хлопками,может долгое время не появляться звук,затем снова играет
Подскажите какой динамик именно 6? Кто то сталкивалс с подобной проблемой.
Магнитола Сони
Доброго времени суток! У меня форд эскейп американка 2013 года(он же куга мк 2 ). По штату у эскейпа нету задней противотуманки. Мне ее необходимо поставить. Примитивную схему нашёл в интернете. Силовой плюс от аккумулятора, предохранитель, четырехконтактное реле, туманка. Управляющий плюс от блока включения света, кнопка и на реле. Тут вроде все понятно. Меня интересует с какого провода можно взять силовой плюс под торпедой чтобы не тащить с акума. И можно ли подключить эту систему к приборке чтобы на ней светилась индикация туманен при включении. В приборке светодиод на месте значка задней противотуманки присутствует. Спасибо!
Ford Kuga Club Russia (Форд Куга Клуб)
Форум клуба владельцев кроссовера
Электросхемы, разъемы, проводка [K2]
Электросхемы, разъемы, проводка [K2]
В потолочной консоли нашел два незадействованных разъема.
Как я понимаю белый - скорее всего микрофон, там всего-то и надо пару проводов, а красный?
Последний раз редактировалось Dimaz55 07 авг 2018, 08:34, всего редактировалось 3 раз(а).
Причина: Схемы в шапку!
ЕСЛИ Я СТАНУ СОВЕРШАТЬ ТЕ ПОСТУПКИ,КОТОРЫЕ ЖДУТ ОТ МЕНЯ ЛЮДИ - Я ПОПАДУ К НИМ В РАБСТВО!
Paulo Coelho*s
capitan
Датчики движения (или объёма?) видел, а микрофон разве там?
My3bIKAHT
а как консоль расколупал?
очень на это надеюсь, но не уверен. В принципе как раз 6 гнезд (3 на зеркало, 3 на датчик дождя) и провод судя по схеме где-то здесь подключается, но кто его знает, может еще что-то вроде разноцветной подсветки как на фокусе?
нене, сигнализация с датчиками у меня есть и подключена
Толяныч из Екб писал(а): capitan
Датчики движения (или объёма?) видел, а микрофон разве там?
My3bIKAHT
а как консоль расколупал?
Микрофон в консоль ставится, да. Я так понимаю где решетка, с обратной стороны.
Расколупывается легко: отгибаем и вытаскиваем с защелок блок внутри консоли, в котором датчики объема. А потом изнутри аккуратно по краям отгибаем защелки всей оставшейся консоли.
Если кому-то интересно - нашел вторую антенну для ключа. Одна в багажном отделении где запаска на дне, вторая рядом с консолью над головой водителя.
Смысл в том, что мне как раз приехал штатный датчик дождя и света и я пытаюсь найти куда его все-таки подключать ) тянуть провода к гему не хочется да и схем электрических пока нигде не видел.
здесь датчики не показаны,но разъем для них есть,красный квадрат - место микрофона.
Толяныч из Екб "расколуповыватьть" надо по желтым стрелкам.
это микрофон,по бокам датчики движения и объема.
Спасибо STIG за фото!
My3bIKAHT
А это,ОПЯТЬ,раньше тебя нашли,смотри число на фото:
ЕСЛИ Я СТАНУ СОВЕРШАТЬ ТЕ ПОСТУПКИ,КОТОРЫЕ ЖДУТ ОТ МЕНЯ ЛЮДИ - Я ПОПАДУ К НИМ В РАБСТВО!
Paulo Coelho*s
не, я вот такую нашел
Ну да черт с ними с антеннами, мне бы с красным разъемом разобраться
что-то неохота тратить еще 800 рублей на проводку для зеркала и датчиков чтобы выяснить что ее в итоге некуда подключить )
судя по всему это:
1L2T-14489-EB
C2LS32
TO PASSENGER AIRBAG INDICATION HARNESS 14335
То есть для подключения индикатора отключений подушки переднего пассажира
ЗЫ:Посмотри стр. 110 со схемами на ФФ3
Посмотрел схему электрооборудования на третьем фокусе. Конечно там черт ногу сломит, но я так понял красный разъем - это под консоль "Многоцв. фонов. светодиодн. освещен". В куге такая же консоль присутствует. Значит надо будет тянуть проводку до гема.
SirCharlie
да, но это если только два провода задействовано. Там дальше еще несколько вариантов есть этого разъема (зависит от наличия панорамной крыши тоже).
Никто не знает что за разъем находится под бардачком справа, около модуля Sync, (6-контактов красная фишка) ?
Понятно теперь. Я ищу куда у меня приходит коаксиальный кабель от камеры заднего вида, который начинается разъемом факра под потолком слева около задней двери. В том месте куда он приходит у фокусов (в центральный тоннель со стороны пассажира) его нет. Остаются наверно только стойки слева да справа.
Проводка под него есть, нет проводки в задней двери. Покупать нужно будет:
1789591 Модуль камеры
3001337 РазлиЧный Крепеж; Фиксатор; 6 X 18MM
1789592 Камера
1804166 Провод В Сборе; С эл/прив.поднимаемой задн.двери; Многофункц.навиг.дисплей Low TFT; Неподвижн.камера задн.вида
+ неизвестен код кронштейна камеры - возможно подойдет от фокуса, стоит не дорого.
Что не увидел у тебя 5229876
Этот я не буду покупать. Дорого. Своими проводами доведу от камеры до разъема в задней двери. Для этого конечно нужна схема проводки от камеры до разъема, цвета проводов возможно совпадут с цветом в фокусе3. Мне не понятно почему 5229876 такой дорогой, золотые жилы что ли. Там проводки то в двери 50 сантиметров.
Клубни!
Кто нибудь имеет информацию именно по Куга-2 о пинах и названиях шин на диагностическом разъеме DLC?
Точно знаю только о:
пины 6 и 14 это HS-шина CAN.
пины 3 и 11 это MS-шина CAN.
16 пин это +12 вольт.
А остальные пины за что отвечают?
