Привет из 1979 года. Баек про эту магнитолу,наслушался не мало. В том числе и такую, что данная модель Sanyo , была выпущена в пику Sharp GF-777. Однако этого не может быть, ибо появилась она на свет, раньше, чем всеми нами любимый "три топора". . Коллекция у вас может быть, может не быть, но если вам нравятся винтажные магнитолы, то именно эта модель должна у вас стоять на полке. Видел и слышал достаточно много моделей, среднего форм фактора, но почти все они, по звучанию, лично моих ожиданий не оправдывали. К этой магнитоле, по её способностям, так же относился весьма и весьма скептично. но мое текущее окружение "винтажистов", в один голос хвалили сей аппарат. И было пару высказываний, что Sharp GF-777, она тоже переиграет. Вот здесь у меня уже закрались сильные подозрения. Ибо "три топора", доводил до ума практически недавно, и хорошо знаю, как звучит ИСПРАВНЫЙ. кстати, ключевой момент ко всем магнитолам - они не плохо работают, по звуку , только если исправны на все 100%. А с этой позицией, у большей половины будут проблемы. Довести любой аппарат, до заводского состояния, достаточно не простая работа. Вернемся к нашему Sanyo M9998K. Попал он ко мне, на оживление, практически с идеальной косметикой. Но по электрической части был полный швах. Низкочастотный тракт работал "косо и криво". В кассетной части куда то запропастился один канал. И плюсом набор старческих болезней, таких как полностью дубовый прижимной ролик, головка с износом не менее 70%, высохшие емкости в фильтрах ВЧ. Разобрав магнитолу, внимательно изучив схемотехнику, понял, что потенциал у нее очень и очень большой. И в случае доведения до ума, она точно сможет по соревноваться с "Тремя топориками". Когда электрическая часть была восстановлена, и ЛПМ получил новую сендастовую головку. занялся небольшим тюнингом. Была сделана полная подсветка индикаторам, строго совпадающая по спектру свечения, с заводской подсветкой на краю шкалы приемника. Сказался мой модельный опыт, и весь свет распределился практически равномерно, без пятен и лишних засветок. Ну и на закуску, обработка акустических полостей, специальным шумопоглотителем, который пришел к нам из мира "Car Audio Hi-Fi", и использую его уже не первый раз. Перед окончательной сборкой, тонкие регулировки, и снятие АЧХ. И вот здесь у нас сюрпрайз ! При неравномерности АЧХ в 3 dB, кассетная часть выдает 30 - 18 000 Гц, на ленте Type II и Type IV, по уровню записи в -10 dB. Сам звуковой тракт ( УНЧ+Акустика) уверенно отыгрывает 65 - 17 000 Гц. Это полное соответсвие ( с большим запасом ! ) по стандарту DIN 45 500. У самой магнитолы, очень хорошо развита сестема коммутаций. При необходимости, с современно цифрой, она "скреститься" легким движением руки. То есть ни входы, ни выходы "колхозить" не придется, все уже есть на борту. И опять же, с запасом. Аппарат может работат с виниловой вертушкой ( головка тип ММ), так как имеет собственный корректор RIAA. На мой слух, очень сбалансированное звучание, и не смотря на то, что аппарат почти вдвое меньше , чем GF-777, по уровню громкости, и тембральной окраске, они действительно сопоставимы.
Прислали на ремонт Sanyo M 9975K, видал когда-то такую же на блошином рынке, но эрекции она у меня не вызвала, в переносном смысле, конечно. Средний класс аппаратуры, хотя и неплохой аппарат. На те года так и вообще хороший, особенно если с нашими аппаратами сравнивать. Хозяин возжелал вытянуть эту Sanyo M 9975K по максимуму, в списке дефектов указал также отсутствующий пасик на счетчике и утерянную крышку батарейного отсека. Ну счетчик-то вещь не мудреная, а вот как я мог крышку восстановить - для меня загадка.
Но и другие дефекты, касающиеся протяжки и тюнера, как потом оказалось, легкими не были.
Спросил нового владельца, что побудило его купить сей аппарат? Хороший внешний вид, сообщил мне он причину той негоции. Вот так вот трупы и покупаются.
Но сейчас эта Sanyo M 9975K еще не молодая девочка, но точно уже не труп. Если положить два полных дня на ремонт, то иногда удается оживлять мертвецов, просто иногда из них вместо воскресшего Лазаря могут получаться зомби. Надеюсь, что данное Sanyo M 9975K таки стала живым аппаратом.
Слева от шкалы пара "бегущих огней" и светодиод Стерео. Огоньки прыгают в зависимости от уровня громкости, а не от величины сигнала.
Справа ручка настройки тюнера и ручка точной настройки на КВ диапазонах. Они уже в отличие от верхних крутилок не хромированы.

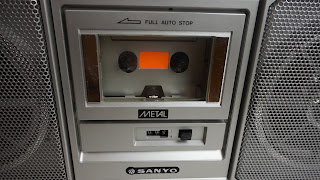

"Стеклянная" протяжка. Она не работала, оказалось, что тот, кто ее ремонтировал ранее, собрал неправильно.

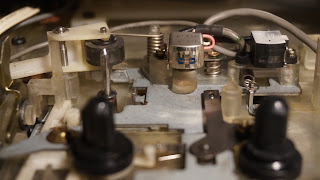

Металлическая лапка между подкассетниками, как оказалось, была заправлена выше детали автостопа, а должна была располагаться ниже.
Это сделано для того, чтобы металлические рычаги протяжки, которые соединены с массой аппарат, не коротили напряжение на контактных группах.
Тюнер. На первый взгляд все так вроде бы и нормально. Но фактически принимаемый диапазон 73-63 мГц явно не соответствовал шкале магнитолы.
Значит, в аппарат лазили и не в том смысле, что раскурочили его почем зря. Кто-то целенаправленно поменял частоту приема тюнера.
Катушки этого Sanyo M 9975K мало того, что расположены в неудобных местах, намотаны плотно виток к витку, так еще и были залиты чем-то в виде клея "Момент" или БФ-6.
Принципиальной схемы на Sanyo M 9975K я не нашел. Опущу промежуточные операции, но все же мне удалось перестроить тюнер на 87,5-108 Мгц.
Перестроил как сам гетеродин, так и входной контур. Но так как я настраивал тюнер со снятой шкалой, оказалось, что его стрелка двигалась не на всю длину шкалы, а не доходила пару сантиметров до правого края.
Оказалось, что так как на шкиве ручки настройки тюнера было намотано целых 6 витков вместо обычных трех, то нитка в правой части шкалы перехлестывалась с остальными витками и блокировала дальнейших ход стрелки. Пришлось изобретать конструкцию, чтобы нитка всегда подавалась на край намотки, а не сваливалась на другие витки сверху.
Теперь нитка была отодвинута на пару миллиметров в сторону и не перехлестывалась, потому стрелка уже могла доходить до самого правого конца шкалы.

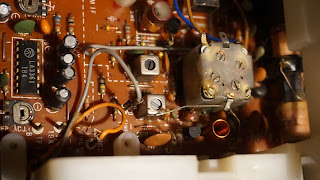

Далее пришлось разбираться со стереодекодером. Он практически не включался. Вся обвязка была вроде нормальная, потому я даже поменял микросхему на точно такую же, но это ничего не дало. Но потом вроде бы обнаружил проблему, на 16 ноге микросхемы LA3361 должно было быть напряжение порядка 3-4 вольт, но его там практически не было.
После того, как тюнер заработал, подправил кое-что по мелочи, ну вот например убрал обруч на столбике, скрученный из толстой алюминиевой проволоки и поставил вместо него свернутую в трубку алюминиевую полоску, после чего проклеил эту конструкцию Супер клеем.
Итого. Сейчас аппарат вроде бы более-менее относительно неплохо работает. Как долго может продолжаться это счастье, не известно никому и даже богу. Вещи-то старые, ломкие.
Ниже живые картинки на эту тему.
Сделана она в Японии, так что качество этого варианта не вызывает сомнений. На тот момент очень функциональная магнитола. Из функций здесь есть двух кассетная магнитола, одна дека с авто реверсом, очень качественный радиоприемник, принимает волны во всех диапазонах FM/SW/MW, приемник аналоговый и имеет точную настройку в отличии от современных моделей частота не плавает и не уходит.
Есть пяти полосный эквалайзер, очень популярная на тот момент функция и встречалась далеко не у всех магнитол. Каждый канал имеет свою регулировку громкости, своего рода баланс.
Правая колонка . Мощный качественный звук . Колонки можно разнести тем самым создать более хорошую стерео базу
Правая колонка . Мощный качественный звук . Колонки можно разнести тем самым создать более хорошую стерео базу
Также магнитола имеет функцию записи как с радиоприемника так и с микрофона. Конечно есть функция перезаписи с кассеты на кассету. Есть у этой магнитолы и линейный вход. Его очень удобно использовать если нужно записать на кассету с другого носителя , например с диска.
правая колонка. Переключатели диапазонов радиоприемника, эквалайзер, настройка радиоприемника, рядом со шкалой , точная настройка на волну радиостанции
правая колонка. Переключатели диапазонов радиоприемника, эквалайзер, настройка радиоприемника, рядом со шкалой , точная настройка на волну радиостанции
Выход для наушников, как не странно на современных моделях этих выходов нет совсем, здесь есть. При работе магнитофона, можно выбрать один из трех режимов, проигрывания кассеты: проиграть в одну сторону, в одну и другую сторону или играть всю кассету по кругу без остановок.
Колонки магнитолы отстегиваются , их можно разнести по разным углам комнаты, для усиления стерео эффекта.
Эта модель может заинтересовать не только меломанов, которые предпочитают аналоговый звук цифре, но и коллекционеров, ведь эту магнитолу в 80-е годы можно было купить только в магазине Березка, за валюту, а как мы все знаем, возможностей купить там было далеко не у всех. Звук этой магнитолы приятно радует и по сей день. Однозначно рекомендуем.
- Выходная мощность: 2х8 Ватт
- Высота: 24,5 см
- Ширина: 65 см
- Глубина: 19 см
- Вес:6 кг
- Диаметр динамика: 2х4 дюйм
- Диаметр твитера: 2шт х 1.5 дюйм
- Эквалайзер: Есть
- Радиоприемник: Есть
- Линейный вход (AUX): Есть
- Выход для наушников: Есть
- Кассета: Есть, 2 кассетные деки.
- FM-диапазон: Да
- SW-диапазон: Да
- AM- диапазон: Да
- Воспроизводимые форматы: Кассета
