Возможные неисправности рулевой колонки и методы их устранения Daewoo Matiz
версия для печати
Возможные неисправности замка блокировки рулевой колонки и методы их устранения приведены в табл. 6.10.
Таблица 6.10 Возможные неисправности замка блокировки рулевой колонки и методы их устранения
Возможная причина
Метод устранения
Замок не отпирается
Повреждение цилиндра замка
Замените цилиндр замка
Отсутствие свободного движения включателя зажигания
Смажьте включатель зажигания
Ненадлежащее соединение или повреждение крепления рулевой колонки
Снимите рулевой вал и прочистите рулевую колонку
При необходимости замените крепление рулевой колонки
Замок не запирается
Повреждение цилиндра замка
Замените цилиндр замка
Отсутствие свободного движения включателя зажигания
Смажьте включатель зажигания
Ненадлежащее соединение или повреждение крепления рулевой колонки
Снимите рулевой вал и прочистите рулевую колонку
При необходимости замените крепление рулевой колонки
Большое усилие при повороте замка
Повреждение цилиндра замка
Замените цилиндр замка
Отсутствие свободного движения включателя зажигания
Смажьте включатель зажигания
Чрезмерное несовпадение крепления с кожухом
Выровняйте кожух с креплением
При необходимости замените кожух
Ключ нельзя снять с положения "В"
Включатель зажигания неправильно собран
Повторно соберите включатель зажигания
Повреждение цилиндра замка
Замените цилиндр замка
Возможные неисправности рулевой колонки и методы их устранения приведены в таблице 6.11.
Таблица 6.11 Возможные неисправности рулевой колонки и методы их устранения
Возможная причина
Метод устранения
Шум в рулевой колонке
Ненадлежащая установка промежуточного вала к шарниру колонки
Затяните соединения стяжными болтами
При необходимости замените промежуточный вал
Несоосность рулевой колонки
Замените центровочную втулку
Отсутствие смазки на шарнирах
Отсутствие смазки на рулевом валу
Смажьте подшипник рулевого вала
Ненадлежащее размещение стопорного кольца вала
Отрегулируйте размещение стопорного кольца вала
При необходимости замените стопорное кольцо
Ненадлежащая установка стяжных болтов промежуточного вала
Затяните промежуточные болты
Большое усилие на рулевой вал
Несоосность рулевой колонки
Замените центровочную втулку
Замените крепление рулевой колонки
Отсутствие свободного хода универсального шарнира рулевого вала
Смажьте универсальный шарнир рулевого вала
При необходимости замените вал рулевой колонки
Зазор в рулевой колонке
Ненадлежащая установка гаек крепления кронштейна рулевой колонки
Затяните гайки крепления кронштейна рулевой колонки
Ослабление опорных болтов крепления рулевой колонки с кожухом
Ослабление рулевого колеса
Ненадлежащее размещение подшипника в креплении
Правильно разместите подшипники
При необходимости замените крепление рулевой колонки
Ослабление опорных болтов крепления рулевой колонки
Возможные неисправности переключателя поворота и методы их устранения приведены в табл. 6.12.
Таблица 6.12 Возможные неисправности переключателя поворота и методы их устранения
Возможная причина
Метод устранения
Сигнал поворота не функционирует
Неправильная установка переключателя сигнала поворота
Снимите и проверьте переключатель сигнала поворота
Повторно установите переключатель
Поломка или отсутствие детали в механизме выключения
Замените переключатель сигнала поворота
Инородный предмет в креплении переключателя сигнала поворота
Удалите инородный предмет
Сигнал поворота не выключается
Поломка или отсутствие детали в механизме выключения
Замените переключатель сигнала поворота
Трудная работа сигнала поворота
Ненадлежащая установка переключателя и рычага сигнала поворота
Снимите и проверьте переключатель и рычаг сигнала поворота
Переустановите переключатель и рычаг сигнала поворота
Инородный предмет в креплении переключателя сигнала поворота
Удалите все инородные предметы
Сигнал поворота не указывает изменение направления движения
Поломка накладки давления, изменения направления движения или поломка серьги пружины
Замените переключатель сигнала поворота
Ненадлежащая работа пружины изменения направления движения
Замените переключатель сигнала поворота
Ненадлежащая установка переключателя сигнала поворота
Замените переключатель сигнала поворота
Не горит лампа сигнала поворота
Не работает прерыватель указателя поворотов
Замените указатель поворота
Неисправность переключателя сигнала поворота
Замените переключатель сигнала поворота
Ненадлежащее соединение разъема шасси с валом
Повторно соедините разъем шасси с валом
Указатель поворота включается, но не мигает
Не работает указатель поворота
Замените указатель поворота
Не мигает правая или левая лампа сигнала поворота
Не работает указатель поворота
Замените указатель поворота
Лампы сигнала поворота светятся очень слабо
Не работает указатель поворота
Замените указатель поворота
Возможные неисправности включателя зажигания и методы их устранения приведены в табл. 6.13.
Таблица 6.13 Возможные неисправности включателя зажигания и методы их устранения
Возможная причина
Метод устранения
Электрическая система не функционирует
Повреждение включателя зажигания
Замените включатель зажигания
Неправильно установлен включатель зажигания
Снимите и проверьте включатель зажигания
Переустановите включатель зажигания
Неправильно установлен электрический разъем включателя зажигания
Повторно соедините электрический разъем включателя зажигания
Замените электрический разъем включателя зажигания
Система зажигания не переключается
Повреждение включателя зажигания
Замените включатель зажигания
Неправильно установлен включатель зажигания
Снимите и проверьте включатель зажигания
Переустановите включатель зажигания
Возможные неисправности рычага переключателя стеклоочистителя и методы их устранения приведены в табл. 6.14.
Таблица 6.14 Возможные неисправности рычага переключателя стеклоочистителя и методы их устранения
Возможная причина
Метод устранения
Переключатель не работает в режимах: I, Low (низкий), High (высокий), Int (прерывистый), или Wash (омывать)
Повреждение переключателя стеклоочистителя
Замените переключатель стеклоочистителя
Неправильно установлен переключатель стеклоочистителя
Снимите и проверьте переключатель стеклоочистителя
Переустановите переключатель стеклоочистителя
Видео про "Возможные неисправности рулевой колонки и методы их устранения" для Daewoo Matiz
Как определить неисправность рулевой рейки - видео Что делать, если застучала рулевая рейка? Причины стука рулевой рейки. Как правильно подтянуть рейкуВ дополнение к функции управления рулевое колесо также элемент, обеспечивающий безопасность водителя.
Предупреждение
Для обеспечения надлежащей функции энергопоглощения используйте только соответствующие винты, болты и гайки, затягиваемые установленной величиной момента затяжки.
Энергопоглощающая рулевая колонка спроектирована для уменьшения травмирования водителя при ударе тела водителя о рулевое колесо.
Выключатель зажигания и замок блокировки расположены на колонке, блокируя работу зажигания и рулевое управление и препятствуя краже автомобиля.
Переключатели рулевой колонки включают сигналы поворота, дальний и ближний свет фар, стеклоочистители и стеклоомыватели.
Нанесите тонкий слой литиевой смазки на все трущиеся поверхности при разборке и сборке для обеспечения надлежащей работы.
Рулевую колонку можно легко разобрать и собрать.
Рис. 6.49. Травмобезопасный механизм рулевой колонки: а - верхний кронштейн рулевой колонки; b - рулевая колонка; с - вал рулевой колонки
Травмобезопасный механизм рулевой колонки показан на
Рис. 6.50. Рулевое колесо и рулевая колонка: 1 - кнопка выключателя звукового сигнала; 2 - гайка крепления рулевого колеса; 3 - блокирующая пластина; 4 - рулевое колесо; 5 - верхний кожух рулевой колонки; 6 - нижний кожух рулевой колонки; 7 - переключатель сигнала поворота; 8 - переключатель стеклоочистителя; 9 - рулевая колонка в сборе; 10 - стопорное кольцо; 11 - шайба; 12 - пружина; 13 - корпус переключателей; 14 - болт; 15 - опорный болт; 16 - корпус рулевой колонки; 17 - кожух рулевой колонки; 18 - стопорный винт; 19 - выключатель зажигания; 20 - корпус замка в сборе; 21 - вал рулевой колонки; 22 - стяжной болт; 23 - промежуточный вал; 24 - верхняя гайка крепления рулевой колонки; 25 - нижний болт крепления рулевой колонки
Рулевое колесо и рулевая колонка показаны на рис. 6.50.
Технические данные рулевого колеса приведены в табл. 6.8.
Таблица 6.8 Технические данные рулевого колеса
Наименование
С подушкой безопасности, диаметр, мм
Без подушки безопасности, диаметр, мм
Люфт (двигатель выключен), мм
Моменты затяжки рулевого колеса приведены в табл. 6.9.
Таблица 6.9 Моменты затяжки рулевого колеса, Н·м
Гайка крепления рулевого колеса
Верхняя гайка крепления рулевой колонки
Нижняя гайка крепления рулевой колонки
Верхний стяжной болт крепления промежуточного вала
Нижний стяжной болт крепления промежуточного вала
Видео про "Описание конструкции" для Daewoo Matiz
Теория ДВС: Двигатель Daewoo Matiz 1.0 (обзор конструкции) Обзор б/у авто Daewoo Matiz Блок цилиндров Матиз.Система гидроусилителя рулевого управления состоит из трех компонентов:
- насоса гидроусилителя руля;
- бачка для жидкости усилителя рулевого управления;
- рулевого механизма, состоящего из зубчатой рейки и шестерни.
Насос гидроусилителя рулевого управления лопастного типа создает гидравлическое давление для системы. Насос гидроусилителя рулевого управления приводится в действие от двигателя. Клапан уменьшения давления, расположенный внутри клапана контроля потока жидкости, ограничивает давление насоса. В рулевом механизме имеется вращательный клапан контроля, который направляет жидкость, идущую от насоса гидроусилителя рулевого управления к одной или другой стороне поршня зубчатой рейки рулевого механизма. Поршень и зубчатая рейка составляют одну неотъемлемую часть рулевого механизма. Поршень зубчатой рейки преобразовывает давление жидкости в линейную силу, которая двигает рейку налево и направо. Эта сила затем передается через рулевые тяги и наконечники рулевых тяг на поворотные кулаки, которые поворачивают колеса.

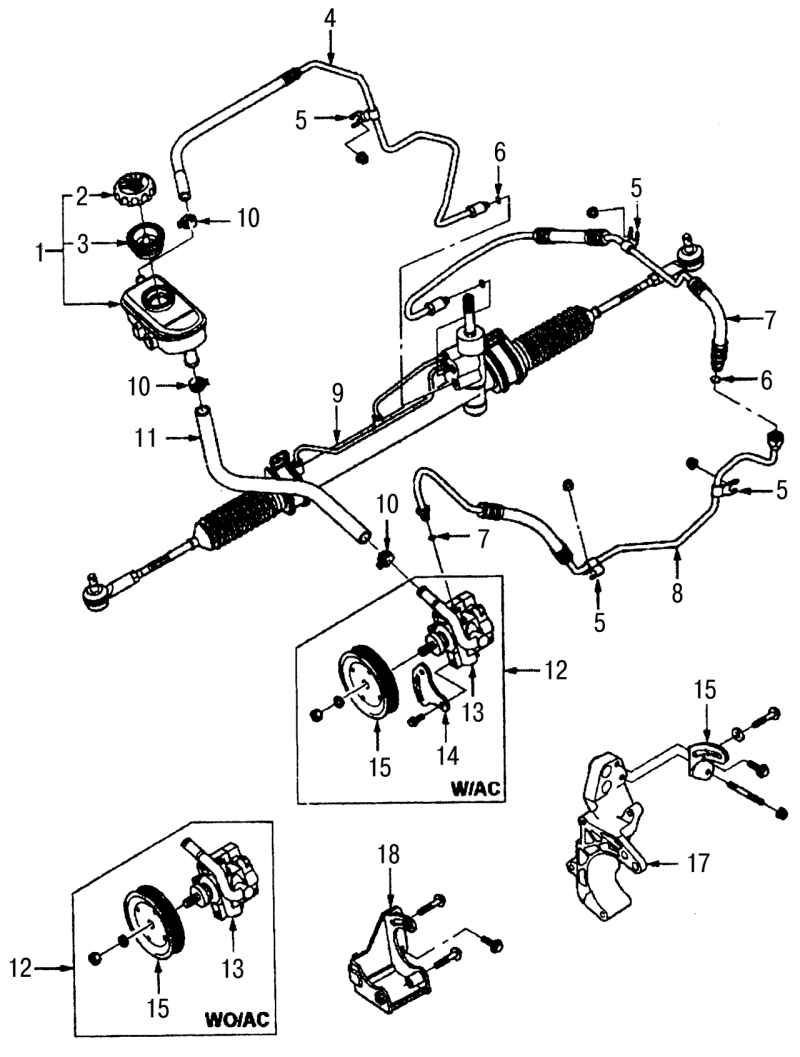

Рис. 6.1. Элементы рулевого управления с гидроусилителем руля: 1 - бачок для жидкости гидроусилителя рулевого управления; 2 - крышка бачка для жидкости гидроусилителя рулевого управления; 3 - щиток бачка для жидкости гидроусилителя рулевого управления; 4 - линия возврата; 5 - зажим; 6 - уплотнительное кольцо; 7 - трубка давления рулевого механизма; 8 - трубка давления насоса; 9 - рулевой механизм с усилителем; 10 - зажим; 11 - линия подачи; 12 - насос гидроусилителя рулевого управления в сборе; 13 - насос гидроусилителя рулевого управления; 14 - передний кронштейн; 15 - шкив насоса гидроусилителя рулевого управления; 16 - задний кронштейн; 17 - главный кронштейн (с кондиционером и усилителем); 18 - кронштейн крепления насоса гидроусилителя рулевого управления (без кондиционера)
Элементы рулевого управления с гидроусилителем руля приведены на рис. 6.1.
Моменты затяжки элементов рулевого управления с гидроусилителем руля приведены в табл. 6.1.
Таблица 6.1 Моменты затяжки элементов рулевого управления с гидроусилителем руля, Н·м
Включатель давления гидроусилителя руля
Штуцер трубок давления насоса гидроусилителя рулевого механизма
Штуцер трубок давления рулевого механизма
Штуцер трубок возврата рулевого механизма
Соединяющая муфта трубок давления гидроусилителя рулевого механизма
Гайка зажима трубок давления гидроусилителя рулевого механизма
Гайка зажима трубок возврата гидроусилителя рулевого механизма
Видео про "Описание конструкции" для Daewoo Matiz
Теория ДВС: Двигатель Daewoo Matiz 1.0 (обзор конструкции) Обзор б/у авто Daewoo Matiz Блок цилиндров Матиз.
Установите рулевое колесо с блокирующей пластиной и гайкой. При установке совместите рулевой вал с рулевым колесом в соответствии с ранее нанесенными метками.
Рис. 6.54. Направления сжатия фиксаторов (1) для извлечения переключателя поворота из корпуса и расположение электрического разъема (2) переключателя
Сожмите фиксаторы 1 ( рис. 6.54) и извлеките переключатель поворота из корпуса. Отсоедините от переключателя электрический разъем 2.
Рис. 6.55. Направления сжатия фиксаторов (1) для извлечения переключателя стеклоочистителя из корпуса и расположение электрического разъема (2) переключателя
Сожмите фиксаторы 1 ( рис. 6.55) и извлеките переключатель стеклоочистителя из корпуса. Отсоедините от переключателя электрический разъем 2.
Рис. 6.56. Расположение электрического разъема (1) выключателя звукового сигнала и винтов (2) крепления корпуса переключателей
Рис. 6.58. Место нанесения меток (1) совмещения на промежуточном валу и валу рулевой колонки и расположение стяжного болта (2) крепления промежуточного вала и нижних гаек (3) крепления рулевой колонки
Нельзя ударять по рулевой колонке. Пластмассовая муфта, установленная для обеспечения безопасности водителя, может быть сломана.
Расположите центровочную втулку на нижней части вала рулевой колонки для облегчения установки втулки в кожух рулевой колонки.
Установите рулевую колонку, при этом совместите метки 1 (см. рис. 6.58) на промежуточном валу и валу рулевой колонки.
Рис. 6.63. Расположение и моменты затяжки болта (1) крепления промежуточного вала и нижних гаек (2) крепления рулевой колонки
Вверните верхний стяжной болт 1 ( рис. 6.63) крепления промежуточного вала и затяните его моментом 21—29 Н·м.
Рис. 6.64. Место нанесения меток (1) совмещения на промежуточном валу и валу рулевой колонки и расположение верхнего (2) и нижнего (3) стяжных болтов крепления промежуточного вала
Установите промежуточный вал, при этом совместите метки 1 (см. рис. 6.64) на промежуточном валу и валу рулевой колонки.
