Устройство и принцип действия автомобильных технологий, узлов и агрегатов

Full-Time

Основные достоинства — проходимость, относительная предсказуемость, конструктивная надежность.
Основной минус — недостаточный коэффициент блокировки вискомуфтой.

V-Flex (он же — Coupling Assy-Hydraulic)

На моделях TEANA (J31), LAFESTA (B30), WINGROAD/AD (Y11), PRAIRIE (M12), AVENIR (W11), PRESAGE (U30, U31), BASSARA (JU30), PRIMERA (P12), EXPERT (VW11), SERENA (C24, C25) муфта имеет собственную конструкцию, отличную от обычных вискомуфт (см. ниже) и установлена на корпусе заднего дифференциала, т.е. уже за карданным валом. Это отличие никак не влияет на общие свойства конструкции.

При заклинивании вискомуфты такая машина становится постоянно-жестко-полноприводной, что может привести к поломке трансмиссии на твердых покрытиях.

Плюсы — простота и дешевизна.
Минусы — неоднозначность поведения, недостаточный коэффициент блокировки и низкая скорость срабатывания.

Впоследствии V-Flex был практически полностью вытеснен схемой ATC.

Конструкция вискомуфты Coupling Assy-Hydraulic

Ведущий вал муфты имеет на своем конце диск с наклонной рабочей поверхностью. При возникновении разности скоростей вращения ведущего и ведомого валов, поршневые насосы (плунжеры) по всему периметру наклонной шайбы приходят в движение и нагнетают давление в рабочий контур вязкостной муфты, при этом обратные клапана сжимают фрикционный пакет в нижней части муфты, что и приводит к передаче момента от ведущего вала к ведомому.

При минимальных скоростях вращения давление в рабочем контуре муфты ниже минимально возможного для блокировки фрикционов, поэтому муфту можно даже прокрутить от руки.

Симптомы заклинившей вискомуфты Coupling Assy-Hydraulic

Вид на автомобиль со стороны. Автомобиль испытывает большое сопротивление движению в повороте, независимо от покрытия дороги. Видео замедлено для наглядного выделения пробуксовки заднего внутреннего колеса.

ATC (она же All-Mode 4×4)

Наиболее распространенная сейчас система ATC (Active Torque Control) для исходно-переднеприводных моделей (Serena, Presage U31, Primera P12, другая часть Avenir’ов, свежий Wingroad, свежий Sunny) аналогична такой же тойотовской. В обычном состоянии привод осуществляется только на передние колеса, задний мост подключается электромеханической муфтой, установленной на корпусе редуктора. Подключение автоматически осуществляет электронный блок управления в зависимости от условий движения (в основном, ориентируясь на пробуксовку передних колес), при этом муфта позволяет более-менее плавно изменять подаваемый назад момент.

All Mode 4×4-i with TORQUE VECTORING

Фирменная система управления полным приводом (как исходно-переднеприводных, так и исходно-заднеприводных машин) часто называется ATTESA (Advanced Total Traction Engineering System for All), но Ниссан использует это имя слишком произвольно, так что для характеристики конкретного типа привода его применять бесполезно. Поэтому мы придерживаемся более известных наименований.

Плюсы — наличие такой системы несомненно лучше просто постоянного 2WD; не требуется дополнительных операций для подключения переднего моста.
Минусы — постоянный задний привод со всеми его особенностями лишь отчасти, в некоторых ситуациях, компенсируется подключаемым передним.

Подобная схема, отличающаяся от TOD наличием понижающей передачи, используется и на некоторых средних джипах (например, Terrano/Regulus R50).

GT-R R35

Nissan LSD

Изложенное ниже действительно для всех дифференциалов повышенного трения Datsun/Nissan.

Nissan использует LSD типа Salisbury, состоящий из сборки фрикционных дисков и колец, которые несут функциональную нагрузку по распределению мощности между колесами.

Терминология

Некоторые детали из LSD отсутствуют в стандартном дифференциале.

Корпус (Case) состоит из двух частей скрепленных болтами — крышки и основной части, внутри которой есть четыре большие проточки, параллельные линии оси. Крышка крепится болтами к зубчатому венцу ведущей шестерни.

Прижимные кольца (Pressure Rings) — два больших кольца, которые устанавливаются в корпусе дифференциала.

Сателлит (Pinion Gear) — почти не отличается от стандартного. Устанавливается на оси со специальным профилем (установка на сечение B-B на рисунке ниже) , входит в зацепление с шестернями полуосей.

Ось сателлитов (Pinion Shaft) — как сказано выше, на оси крепятся сателлиты (сечение B-B), но кроме этого, средняя часть имеет плоскости (сечение C-C), и единственное отличие от стандартной — это наличие V-образного профиля на концах (сечение A-A). Этот профиль нужен для установки прижимных колец.

Фрикционные диски (Friction Disks) — имеют отверстие с 6 вырезами для крепления на шестерне полуоси. Изготавливаются из стали и имеют различную толщину, 1.5-1.6 мм.

Фрикционные кольца (Friction Plates) — выглядят как диски, только имеют 4 выступа на внешней стороне. Эти выступы входят в пазы на корпусе дифференциала. По толщине идентичны фрикционным дискам.

Пружинные диски и кольца (Spring Disks and Spring Plates). Некоторые LSD (например, Н233В) имеют их, а некоторые нет (С200). Они такие же, как фрикционные диски и кольца. Единственное отличие — те плоские, а эти слегка вогнутые. Техническое название — пружина Бельвиля (Belleville spring). Основное назначение сделать работу LSD более эффективной. Когда эта система установлена, то сборка состоит из пары диск-кольцо на каждой стороне.

Рисунок показывает, как соединены фрикционные кольца, диски, придавливающие диски и шестерни полуосей.

Вид компонентов в собранном виде в разрезе (без соблюдения масштаба):

Фрикционное кольцо или пружинное кольцо
Фрикционный диск или пружинный диск
Фрикционное кольцо
Фрикционный диск
Фрикционное кольцо
Фрикционный диск
Прижимное кольцо (заштриховано)
Шестерня полуоси (не показано на рисунке)
Оси сателлитов с сателлитами (центр рисунка)
Шестерня полуоси (не показано на рисунке)
Прижимное кольцо (заштриховано)
Фрикционный диск
Фрикционное кольцо
Фрикционный диск
Фрикционное кольцо
Фрикционный диск или пружинный диск
Фрикционное кольцо или пружинное кольцо

Принцип действия

Основа — взаимодействие дисков и колец. Диск крепится к шестерне полуоси, а кольцо на корпусе дифференциала. Если шестерня полуоси крутится со скоростью иной, чем скорость корпуса дифференциала (он прикреплен к зубчатому венцу ведущей шестерни), то возникает вращение дисков между кольцами. Принцип трения в связке диск-кольцо-масло и положен в основу действия LSD. Причем сопротивление скольжению пропорционально приложенной силе, чем больше сила тем больше сопротивление.

Одним словом, в обычном режиме передача силы происходит по схеме ведущая шестерня — зубчатый венец, прикрепленный к корпусу дифференциала, и фрикционные кольца, которые тоже соединены с корпусом. Прижимные кольца вращаются вместе корпусом дифференциала и передают вращение на оси сателлитов, те в свою очередь на сателлиты, а сателлиты на шестерни полуосей.

Соответственно, при потере сцепления одного колеса с дорогой возникает разница скоростей между дисками и кольцами. Давление прижимает фрикционные диски к кольцам, и как следствие увеличивается сопротивление скольжению. Если в вашем LSD нет пружин Бельвиля (Belleville spring plates and disks), то срабатывание будет происходить внезапно, а применение этого механизма делает блокировку более плавной.

Для проверки работы дифференциала достаточно вывесить задний мост и попробовать прокрутить одну ось, придерживая другую. Сначала два человека вращают оба колеса в одном направлении, а затем один из них придерживает свое колесо.

Разблокирующее давление (Breakaway Pressure) определяется крутящим моментом, необходимым для того, чтобы диски и кольца начали скользить. На практике это момент, который образуется во время пробуксовки колес. Если приложите крутящий момент на одну ось, а другую ось заблокируете на месте, то эта ось не будет крутиться до достижения определенного давления.

Настройка такого дифференциала проводится только на спортивных машинах и зависит от ряда причин, от колес до подвески. Настройка осуществляется специальными проставками, причем их толщина меняется на десятые доли миллиметра. Так же имеет значение толщина фрикционных дисков и колец. В обычной машине используются стандартные диски и кольца.

Автомобиль в вариантном исполнении оснащают полным приводом колес с системой перераспределения крутящего момента, которая с помощью электромагнитных муфт 5 (рис. 6.9) задних полуосей распределяет крутящий момент между задними колесами (до 50% всего крутящего момента на наружное колесо). На полноприводные автомобили устанавливают турбодвигатель MR16DDT и бесступенчатый вариатор CVT-M6 (рис. 6.10).

Раздаточная коробка автомобиля Nissan Juke жестко прикреплена к картеру вариатора. Приводом для ведущего вала 1 (рис. 6.11) раздаточной коробки служит шестерня корпуса дифференциала 6 (см. рис. 6.9), во внутренние шлицы которой вставлен ведущий вал.

Коническая гипоидная шестерня ведущего вала раздаточной коробки входит в зацепление с ведомой шестерней, выполненной за одно целое с выходным валом 6 (см. рис. 6.11) раздаточной коробки, на конце которого выполнено резьбовое соединение с фланцем 7 выходного вала раздаточной коробки.

Межосевой дифференциал в раздаточной коробке отсутствует, так как функцию перераспределения момента между осями в зависимости от дорожных условий выполняют электромагнитные муфты, установленные на ведущем валу редуктора заднего моста.

Полость картера раздаточной коробки уплотнена сальниками 3 и 9 ведущего вала раздаточной коробки, а также сальником 8 выходного вала.

Рис. 6.9. Схема трансмиссии полноприводного автомобиля (4WD): 1 - двигатель; 2 - раздаточная коробка; 3 - карданная передача; 4 - редуктор заднего моста; 5 - электромагнитная муфта подключения задних колес; 6 - дифференциал; 7 - вариатор

Рис. 6.11. Принципиальная схема раздаточной коробки: 1 - ведущий вал; 2 - крышка; 3, 9 - сальники ведущего вала; 4 - корпус; 5 - главная передача; б - выходной вал; 7 - фланец выходного вала; 8 - сальник выходного вала

Рис. 6.12. Принципиальная схема редуктора заднего моста с электромагнитными муфтами подключения задних колес: 1 - вал-шестерня; 2 - фланец редуктора заднего моста; 3,19 - кронштейны; 4 - передний подшипник вала- шестерни; 5 - распорное кольцо; б - задний подшипник вала-шестерни; 1,16 - электромагниты муфт подключения приводов задних колес; 8,15 - сальники внутренних шарниров приводов колес; 9 - муфта привода правого заднего колеса; 10,13 - подшипники ведущих валов; 11 - картер главной передачи; 12 - ведущий вал; 14 - муфта привода левого заднего колеса; 17 - шестерня главной передачи; 18 - картер вала-шестерни

Для ремонта раздаточной коробки требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном подразделе рассмотрены только обслуживание, снятие и установка раздаточной коробки, замена ее уплотнений. Для ремонта раздаточной коробки обращайтесь в специализированный сервис.

Редуктор заднего моста подвешен на трех резинометаллических подушках, смонтированных на кронштейнах.

Фланец 2 (рис. 6.12) редуктора заднего моста соединен с фланцем карданного шарнира заднего вала карданной передачи.

Крутящий момент от карданной передачи постоянно передается на ведущий вал 12, на котором установлены электромагнитные муфты 9 и 14, которые частично или полностью блокируются, управляемые сигналами специального блока управления полным приводом в зависимости от дорожных условий.

Блок управления получает информацию о следующих параметрах:

- нагрузка двигателя (от датчика положения дроссельной заслонки);

- траектория движения автомобиля (от датчика угла поворота рулевого колеса);

- скорость движения автомобиля и разность значений частоты вращения передних колес (от датчика скорости автомобиля и от датчиков частоты вращения колес);

- режим торможения (от блока управления антиблокировочной системой тормозов).

По результату обработки полученной информации блок перераспределяет крутящий момент между задними колесами, включая электромагнитные муфты.

От электромагнитных муфт редуктора крутящий момент передается к задним колесам с помощью приводов, аналогичных приводам передних колес.

Главная передача одноступенчатая, гипоидная. Ведущий вап-шестерня 1 установлен в передней части картера редуктора на двух роликовых конических подшипниках 4 и 6.

Герметичность картера редуктора заднего моста обеспечена двумя сальниками 8 и 15 внутренних шарниров приводов задних колес, аналогичных по конструкции сальникам приводов передних колес, а также сальником вапа-шестерни в передней части редуктора.

Для ремонта редуктора заднего моста и особенно электромагнитной муфты подключения полного привода требуются большой набор специальных инструментов и соответствующая подготовка исполните-

Рис. 6.13. Карданная передача: 1 - карданный шарнир переднего вала; 2 - передний вал карданной передачи; 3 - промежуточная опора карданного вала; 4 - шарнир равных угловых скоростей; 5 - задний Бал карданной передачи; 6 - карданный шарнир заднего вала; 7 - кронштейн промежуточной опоры карданного вала

ля, поэтому в здесь рассмотрены только снятие редуктора заднего моста в сборе с электромагнитной муфтой и замена уплотнений. В случае необходимости ремонта редуктора или муфты обращайтесь в специализированный сервис.

Применяемая на автомобиле карданная передача состоит из двух валов - переднего 2 (рис. 6.13) и заднего 5, а также из промежуточной опоры 3.

Фланец карданного шарнира 1 (см. рис. 6.13) присоединен к фланцу выходного вала раздаточной коробки с одной стороны и к переднему валу 2 карданной передачи с другой стороны.

На хвостовик переднего вала карданной передачи установлен подшипник промежуточной опоры 3 с эластичной муфтой.

Передний вал 2 соединен с задним валом 5 через шарнир 4 равных угловых скоростей, по своей конструкции аналогичный наружному шарниру равных угловых скоростей привода переднего (заднего) колеса.

Шарнир установлен на шлицевом хвостовике переднего вала и зафиксирован на нем пружинным стопорным кольцом.

Передняя часть заднего вала карданной передачи является корпусом шарнира равных угловых скоростей.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПЕРЕДНЕЙ КАРДАННОЙ ПЕРЕДАЧИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Стук в карданной передаче при трогании с места, при резком разгоне или переключении передач

Ослабление крепления фланцев вала

Затяните гайки фланцев вала

Износ карданных шарниров

Шум и вибрация карданной передачи

Деформация вала передачи

Замените вал в сборе

Дисбаланс вал карданной передачи

Проверьте и отбалансируйте вал

Износ карданных шарниров

Задний вал 5 карданной передачи соединен с карданным шарниром 6, фланец карданного шарнира в свою очередь соединен с фланцем редуктора заднего моста.

Видео по теме "Nissan Juke ТРАНСМИССИЯ ПОЛНОПРИВОДНОГО АВТОМОБИЛЯ (4WD)"

Nissan Juke - ВАРИАТОР больше не проблема! ClinliCar подбор авто СПб. Автоподбор Ремонт вариатора Ниссан Жук CVT JF015E (1080p) 2017 Nissan Kicks. Новый компактный кроссовер от Ниссан. Между Nissan Juke и Nissan Qashqai.

Приводы передних колес состоят из наружных 9 (рис. 6.7) и внутренних 2 шарниров равных угловых скоростей (ШРУСов), соединенных валами 7. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым делает возможными и осевые смещения валов при повороте передних колес и работе подвески.

Наружный шарнир типа Бирфильд состоит из корпуса 1 (рис. 6.8), сепаратора 4, обоймы 3 и шести шариков 2. В корпусе шарнира и в обойме предусмотрены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней гайкой.

Обойма наружного шарнира установлена на шлицах вала 7 (см. рис. 6.7) между упорным буртиком и стопорным кольцом.

Рис. 6.7. Приводы передних колес: А - привод правого колеса; Б - привод левого колеса; 1 - стопорное кольцо внутреннего шарнира; 2 - внутренний шарнир; 3 - большой хомут крепления чехла шарнира; 4 - чехол внутреннего шарнира; 5 - малый хомут крепления чехла шарнира; б - динамические демпферы; 7 - валы привода; 8 - чехол наружного шарнира; 9 - наружный шарнир; 10 - шлицевый наконечник крепления ступицы колеса

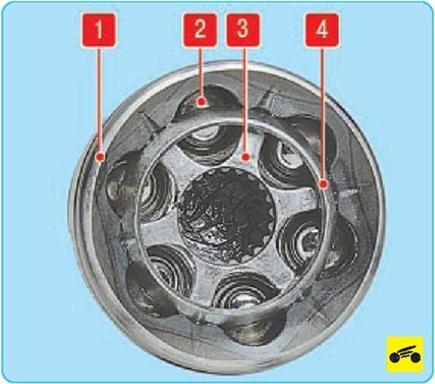

Рис 6.8. Наружный шарнир: 1 - корпус; 2 - шарик; 3 - обойма; 4 - сепаратор

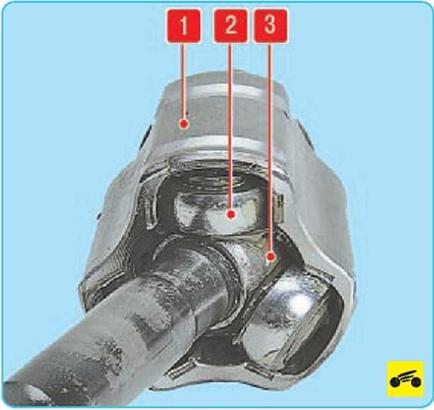

Рис. 6.9. Внутренний шарнир: 1 - корпус; 2 - ролик; 3 - ступица

Внутренний шарнир типа Трипод состоит из корпуса 1 (рис. 6.9) и трех роликов 2 на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы 3. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу стопорным кольцом, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевый наконечник корпуса внутреннего шарнира закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом.

Ниссан Жук. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПРИВОДОВ ПЕРЕДНИХ КОЛЕС, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Вибрация при движении автомобиля

Сильный износ наружного шарнира привода колеса

Замените изношенный шарнир

Деформация вала привода колеса

Замените шарнир в сборе

Износ роликов внутреннего шарнира привода колеса

Замените внутренний шарнир

Ослабление гайки крепления ступицы

Затяните или замените гайку

Увод автомобиля в сторону

Износ или повреждение обоймы внутреннего шарнира

Износ или повреждение наружного шарнира

Повреждение или деформация вала привода колеса

Ослабление гайки крепления ступицы

Затяните или замените гайку

Вытекание смазки из шарнира

Износ или разрыв защитного чехла наружного или внутреннего шарниров

Осмотрите шарнир, при наличии люфта замените. Замените поврежденный чехол и смазку

Недостаточная затяжка хомутов

Замените и надежно затяните хомуты

Шум, стук со стороны переднего колеса при движении автомобиля

Повреждение или деформация вала привода колеса

Биение вала привода переднего колеса

Износ роликов внутреннего шарнира привода колеса

Замените внутренний шарнир

Ослабление гайки крепления ступицы

Затяните или замените гайку

Стук при поворотах автомобиля

Сильный износ наружного шарнира привода колеса

В наружном шарнире установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя, и в запасные части поставляют только шарнир в сборе, а также малый ремкомплект, включающий в себя стопорное и упорное кольца, чехол и хомуты крепления чехла и динамического демпфера.

Внутренний шарнир поставляют в запасные части в виде двух ремкомплектов: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомп- лекту наружного шарнира.

Для смазки шарниров применяют специальную смазку с дисульфидом молибдена (отечественный аналог - ШРУС-4). Герметизация шарниров обеспечена резиновыми чехлами 4 и 8 (см. рис. 6.7), закрепленными на корпусах шарниров хомутами 3 и 5.

Валы приводов левого и правого колеса выполнены разной длины (левый длиннее), что обусловлено компоновкой моторного отсека автомобиля, и поэтому невзаимозаменяемы. Шарниры равных угловых скоростей обоих приводов одинаковы (внутренний шарнир правого привода одинаков с внутренним левого привода, аналогичны и наружные).

Конструкция привода правого колеса переднеприводного автомобиля с двигателем MR16DDT и механической коробкой передач отличается наличием промежуточной опоры А, промежуточного вала Б и подшипника В, установленного во фланце промежуточной опоры. Промежуточная опора А крепится к блоку цилиндров двигателя и к коробке передач.

На автомобиле с полным приводом промежуточная опора Б привода правого переднего колеса крепится двумя болтами А к раздаточной коробке.

Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации шарниры приводов часто меняют или ремонтируют. Такая работа довольно дорога и трудоемка. Для того чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.

Ниссан Жук. ПРОВЕРКА ЗАЩИТНЫХ ЧЕХЛОВ ПРИВОДОВ ПЕРЕДНИХ КОЛЕС

Шарниры приводов очень долговечны. Однако при повреждении защитных чехлов в шарниры попадает вода и грязь, в результате чего они быстро выходят из строя. Работа по замене приводов передних колес довольно трудоемкая, а приводы недешевы. Для того чтобы серьезно сэкономить свое время и деньги, избегайте повреждения защитных чехлов шарниров (например, вследствие наезда на торчащую из земли проволоку) и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега.

1. Установите автомобиль на смотровую канаву или эстакаду.

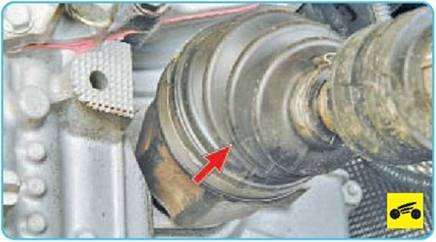

2. Осмотрите защитные чехлы внутреннего.

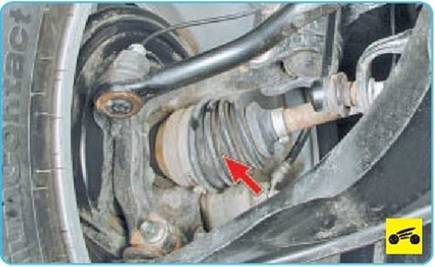

3. . и наружного шарниров привода левого колеса.

4. На чехлах не должно быть трещин и разрывов. Поврежденные чехлы замените.

5. Аналогично осмотрите защитные чехлы шарниров привода правого колеса.

6. Проверьте плотность прилегания поясков чехла и надежность крепления хомутов. Чехол не должен проворачиваться на шарнире, а хомуты - на чехле. В противном случае замените хомуты.

Видео по теме "Nissan Juke ПРИВОДЫ ПЕРЕДНИХ КОЛЕС"

Вибрация при разгоне. Диагностика приводов. "Гараж №6" Как проверить ШРУСы? / Diagnostics of CV joints Nissan X-Trail Вибрация, гул при наборе скорости от 40 км.ч.

4. Снять датчик линейного ускорения.

5. Отсоединить разъем проводов блока управления полным приводом.

6. Отвернуть гайки крепления блока управления полным приводом.

7. Снять блок управления полным приводом.

Установка

Установка производится в порядке, обратном снятию, с учетом следующего:

1. После установки необходимо выполнить процедуру калибровки датчика линейного ускорения.

2. При установке блока управления полным приводом необходимо выполнить следующую процедуру:

• Совместить фиксирующие отверстия (А) кронштейна, как показано на рисунке, после чего наживить болты крепления.

• В случае замены блока управления полным приводом новым необходимо, удерживая блок управления, удалить защитную бумагу с клейкой поверхности кронштейна, после чего приклеить его к передней левой напольной панели.

В случае замены блока управления полным приводом необходимо выполнить процедуру настройки исходных параметров при помощи диагностического оборудования.

• Затянуть болты крепления моментом затяжки 8.0 Н-м.

Снятие и установка переключателя режимов полного привода

Снятие

1. Снять нижнюю облицовку приборной панели.

2. Снять переключатель режимов полного привода.

Установка

Установка производится в порядке, обратном снятию.
